Familias de muebles de baño para Revit
Muebles de lavabo, armarios y sistemas de almacenamiento para baños, listos para colocar en tu proyecto de Revit.
1. INFORMACIÓN GENERAL
- Nombre del conjunto Muebles de baño
- Versión del conjunto 1.1.0
- Versión de Revit 2019
Descripción
Este conjunto de familias permite modelar muebles de baño en Autodesk Revit.
Puedes crear muebles con o sin lavabo, armarios suspendidos con espejo, columnas, estanterías y otras configuraciones con dimensiones exactas.
Está pensado para diseñadores de interiores y arquitectos. Las familias no tienen suficiente detalle para modelar muebles destinados a su fabricación.
Carga y colocación
Para ver y cargar las familias, abre el proyecto de muebles de baño, copia las que necesites con Ctrl+C y pégalas en tu proyecto con Ctrl+V. También puedes abrir la carpeta de archivos de familia y arrastrarlos al proyecto.
Las imágenes y los nombres de los parámetros corresponden a la versión inglesa del conjunto. Las explicaciones están en español.

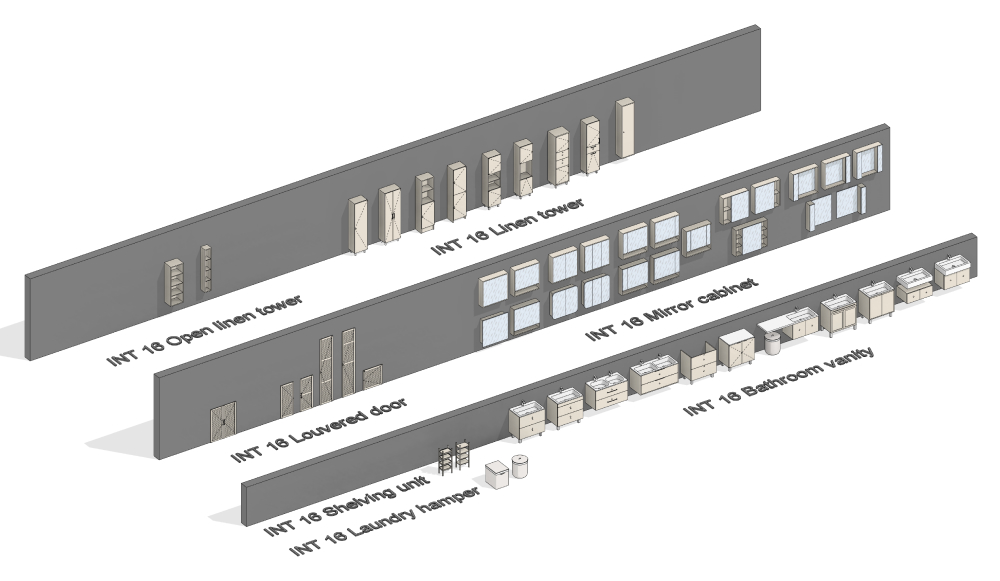

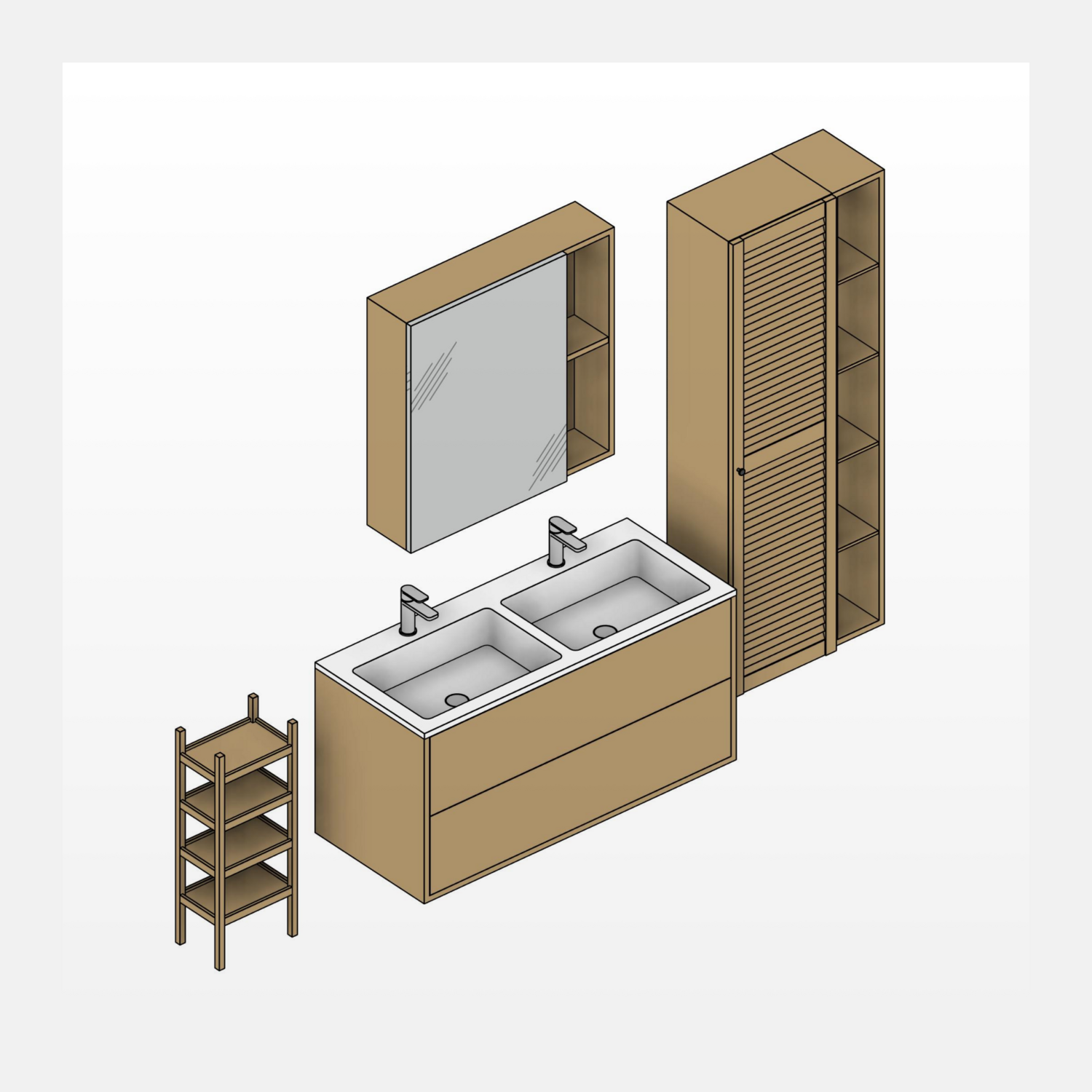

2. CONTENIDO DEL CONJUNTO
- Columna de baño (INT 16 Linen tower)
- Columna abierta (INT 16 Open linen tower)
- Puerta de lamas (INT 16 Louvered door)
- Puerta doble de lamas
- Armario con espejo (INT 16 Mirror cabinet)
- Mueble de lavabo (INT 16 Bathroom vanity)
- Estantería (INT 16 Shelving unit)
- Cesto de ropa (INT 16 Laundry hamper)
3. FAMILIAS

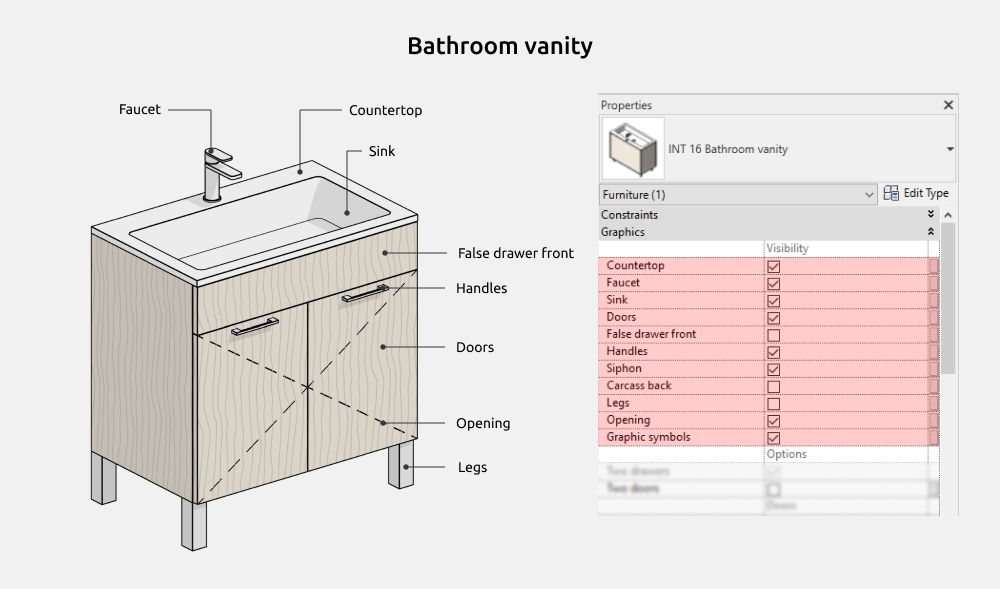

Mueble de lavabo (Bathroom vanity)
Esta familia permite crear muebles de lavabo de distintas configuraciones.
Puedes activar o desactivar estos elementos.
- Encimera (Countertop)
- Grifo (Faucet)
- Lavabo (Sink)
- Frentes (Doors)
- Falso frente de cajón (False drawer front)
- Tiradores (Handles)
- Sifón (Siphon)
- Panel trasero del cuerpo (Carcass back)
- Patas (Legs)
- Apertura (Opening)
- Símbolos gráficos (Graphic symbols)

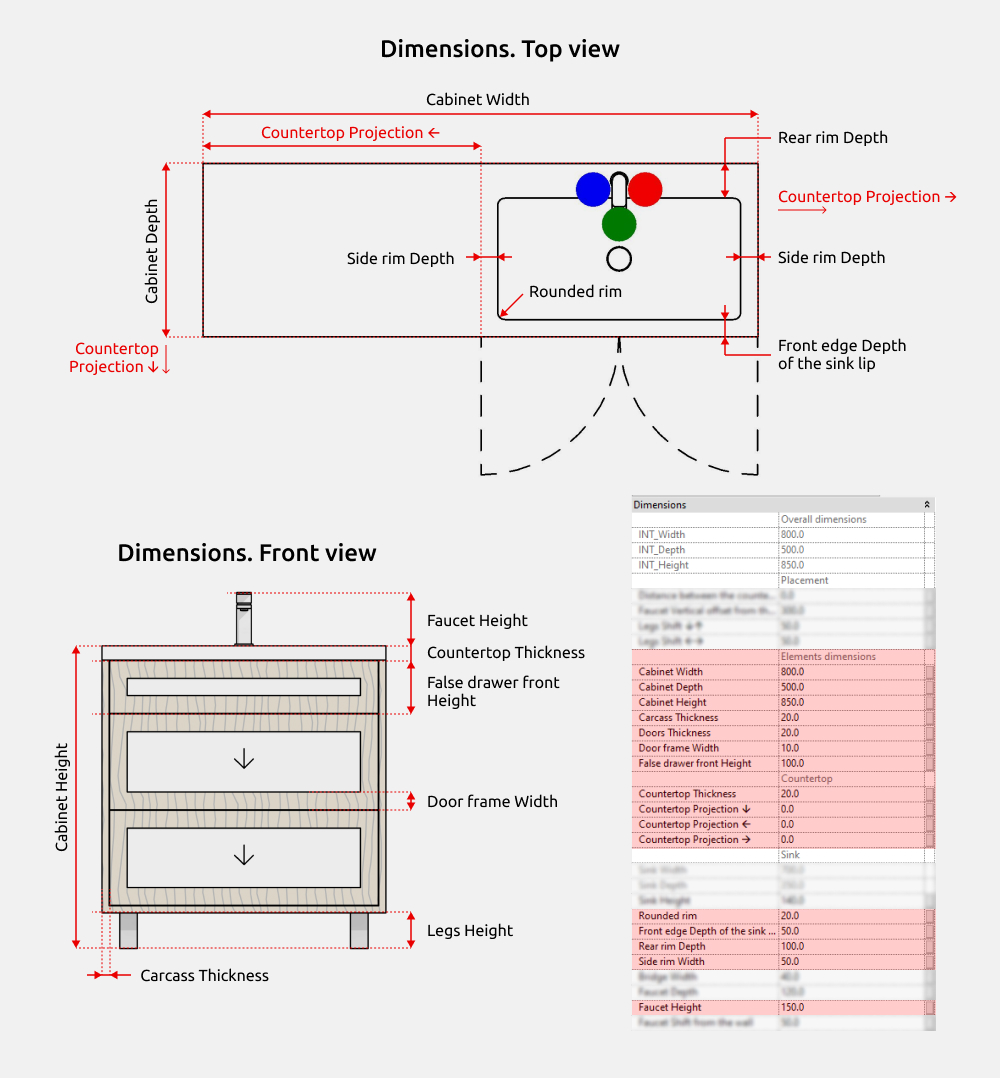

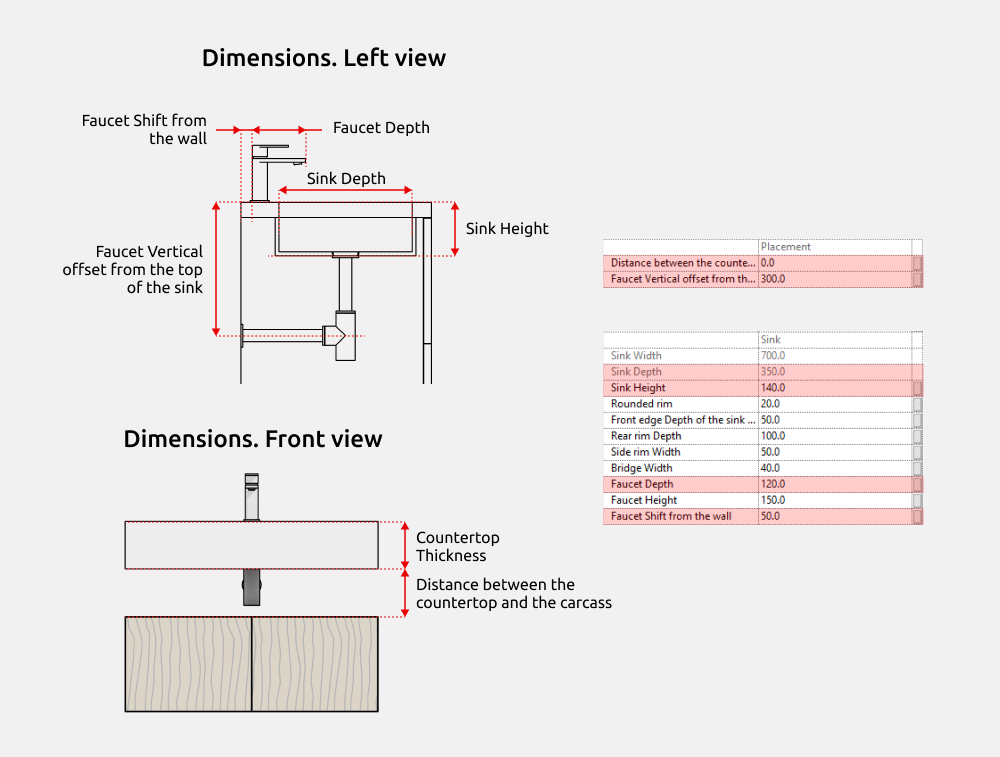

Dimensiones
Cabinet Height es la altura del mueble e incluye las alturas de los elementos activados, como las patas, el falso frente y la encimera.
Los parámetros de dimensiones con el prefijo INT son compartidos y se pueden utilizar en las tablas de planificación.

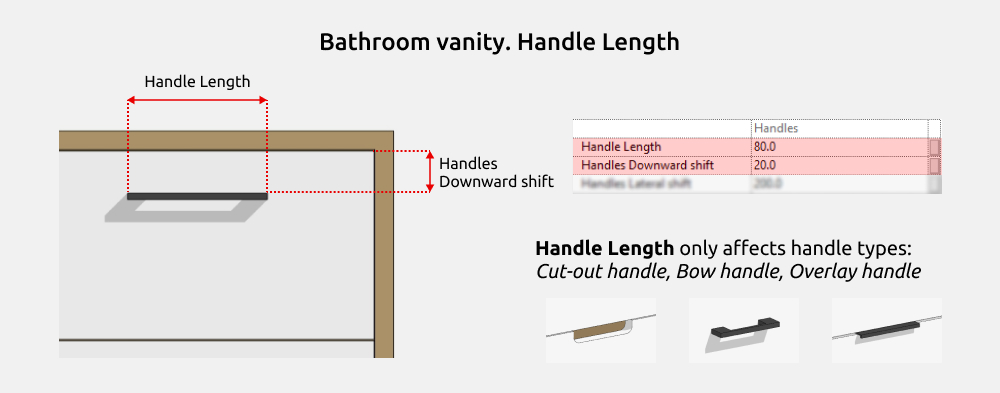

Los tiradores recortados (Cut-out handle), de puente (Bow handle) y superpuestos (Overlay handle) permiten modificar su anchura. Los recortados y superpuestos siempre están centrados en el borde superior del frente.

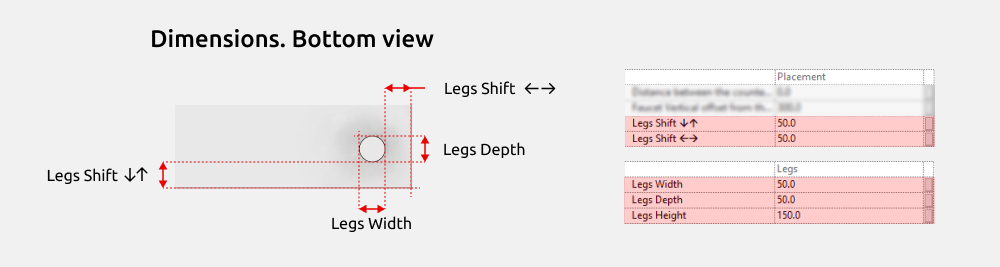

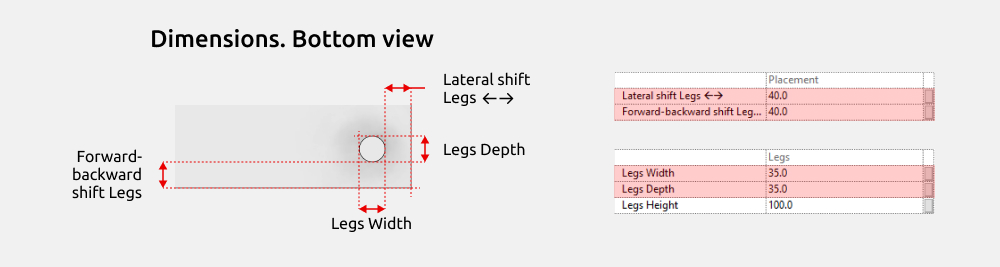

Legs Shift ↔ y Legs Shift ↓↑ desplazan las patas hacia el centro del mueble, lateralmente y de delante hacia atrás.

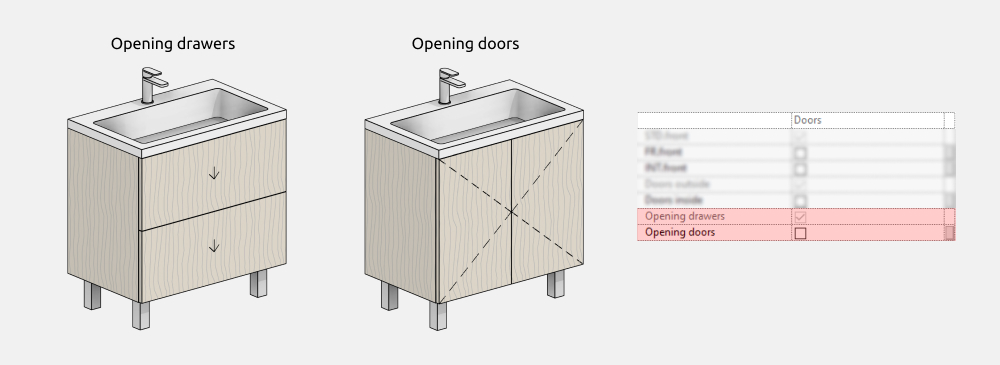

Frentes

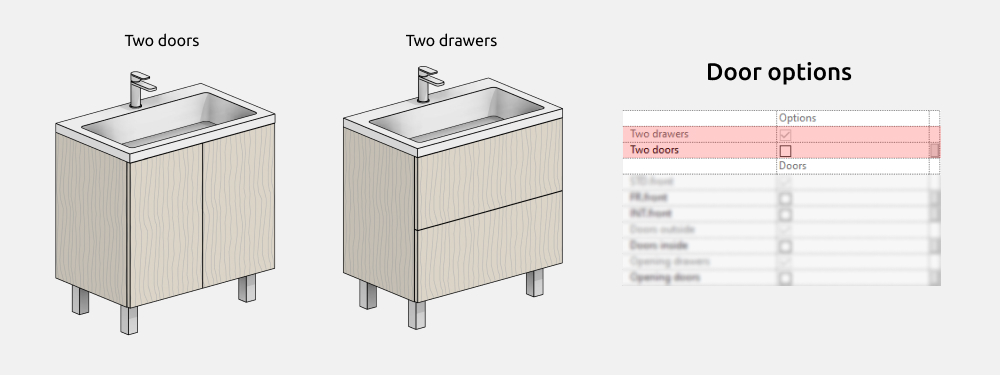

El mueble puede tener dos puertas o dos cajones.

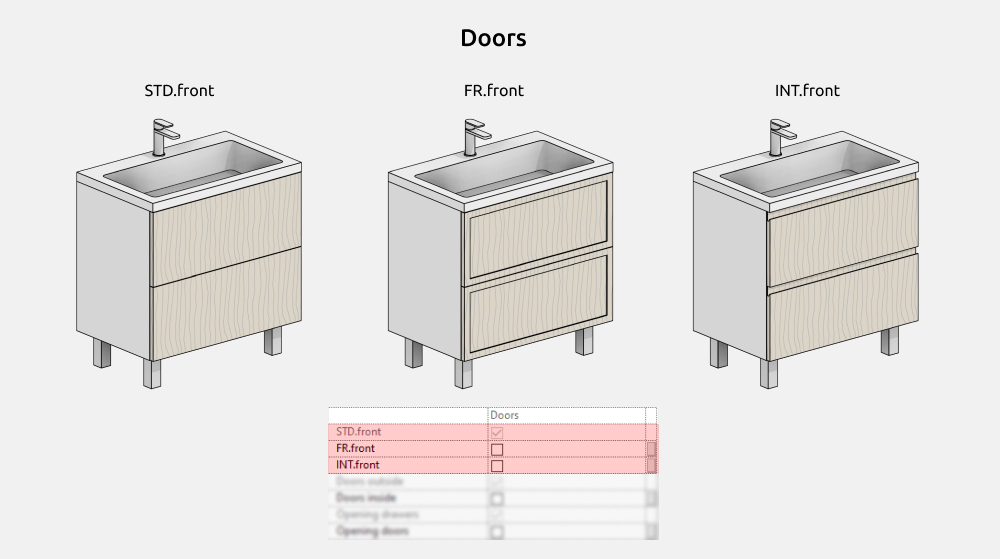

La lista de tipos de frente ofrece estas opciones.
- Frente liso (STD.front)
- Frente con marco exterior (FR.front)
- Frente con tirador integrado (INT.front)

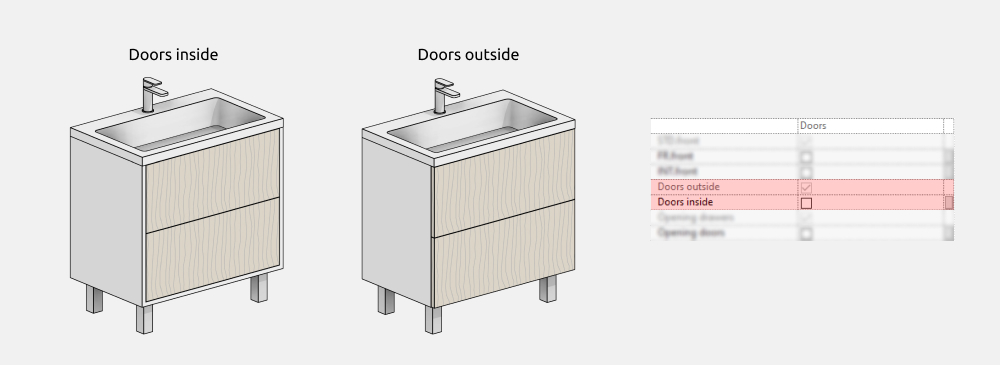

Todos los tipos de frente pueden ser remetidos o superpuestos.
Al activar Opening, elige un tipo de apertura que corresponda a la disposición de los frentes.

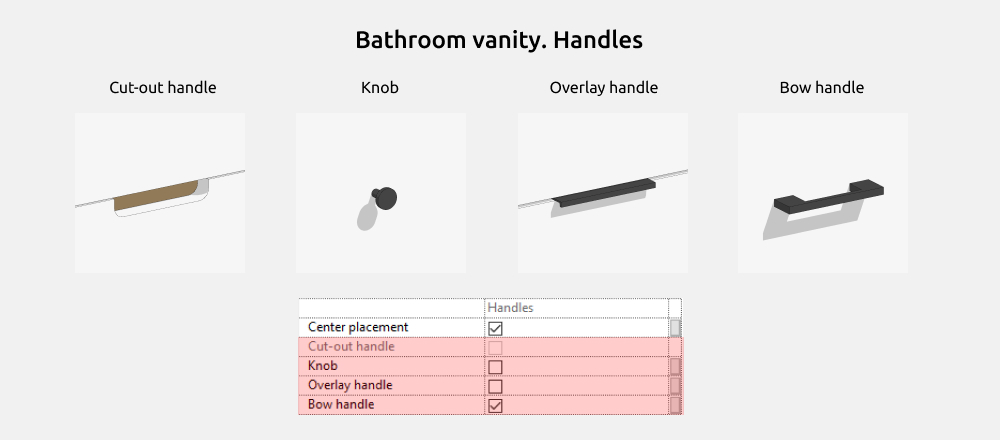

Tiradores
Puedes elegir estas formas.
- Pomo (Knob)
- Recorte (Cut-out handle)
- Tirador de puente (Bow handle)
- Tirador superpuesto (Overlay handle)
Si desactivas Center placement, los tiradores se desplazan hacia el borde superior del frente. Entonces puedes ajustar su distancia a ese borde en el apartado de dimensiones.

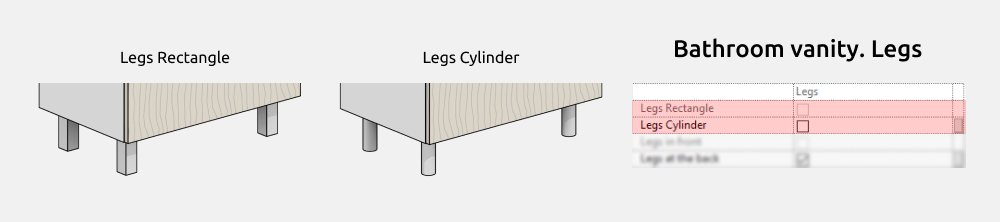

Patas
El mueble tiene patas rectangulares (Rectangle) o cilíndricas (Cylinder). Puedes desactivar todas las patas o solo las traseras.

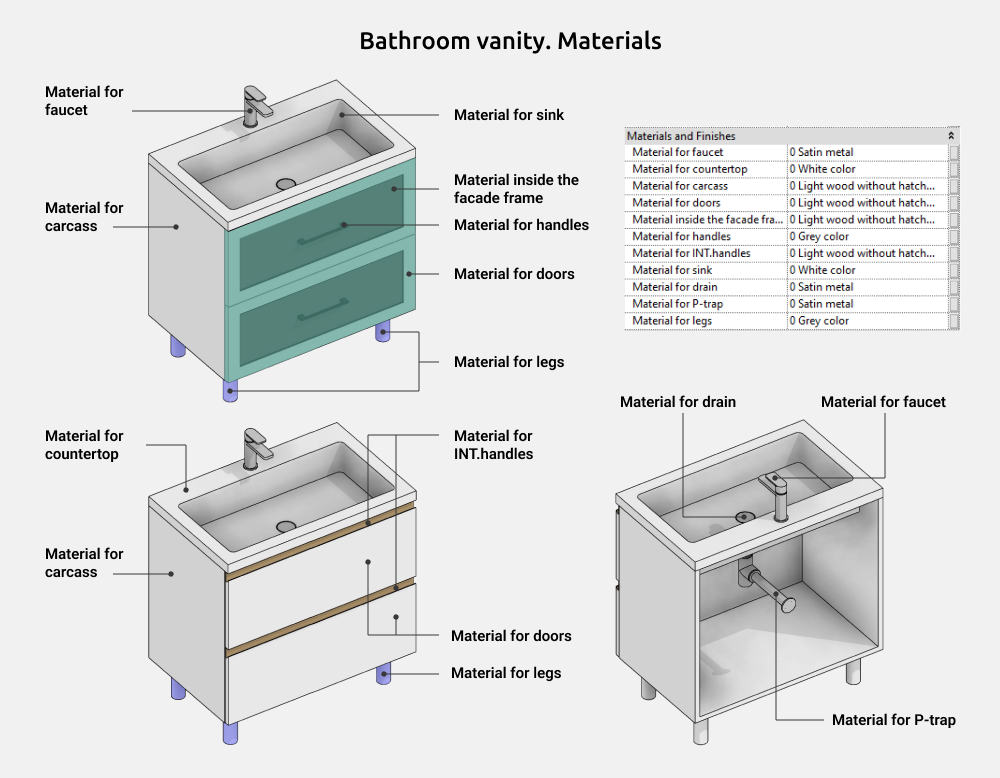

Materiales

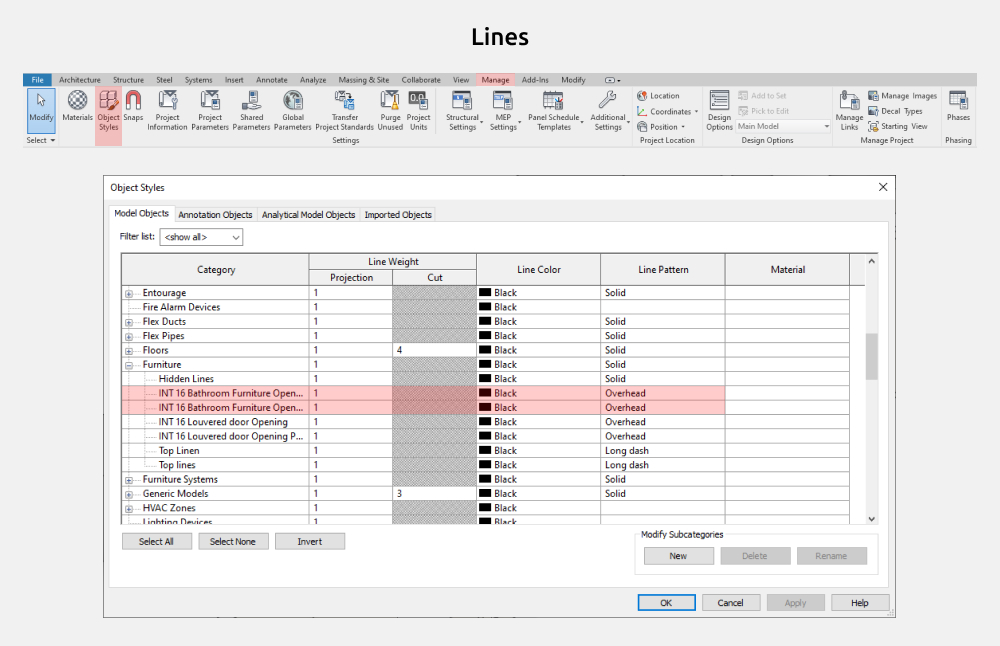

Ajustes gráficos

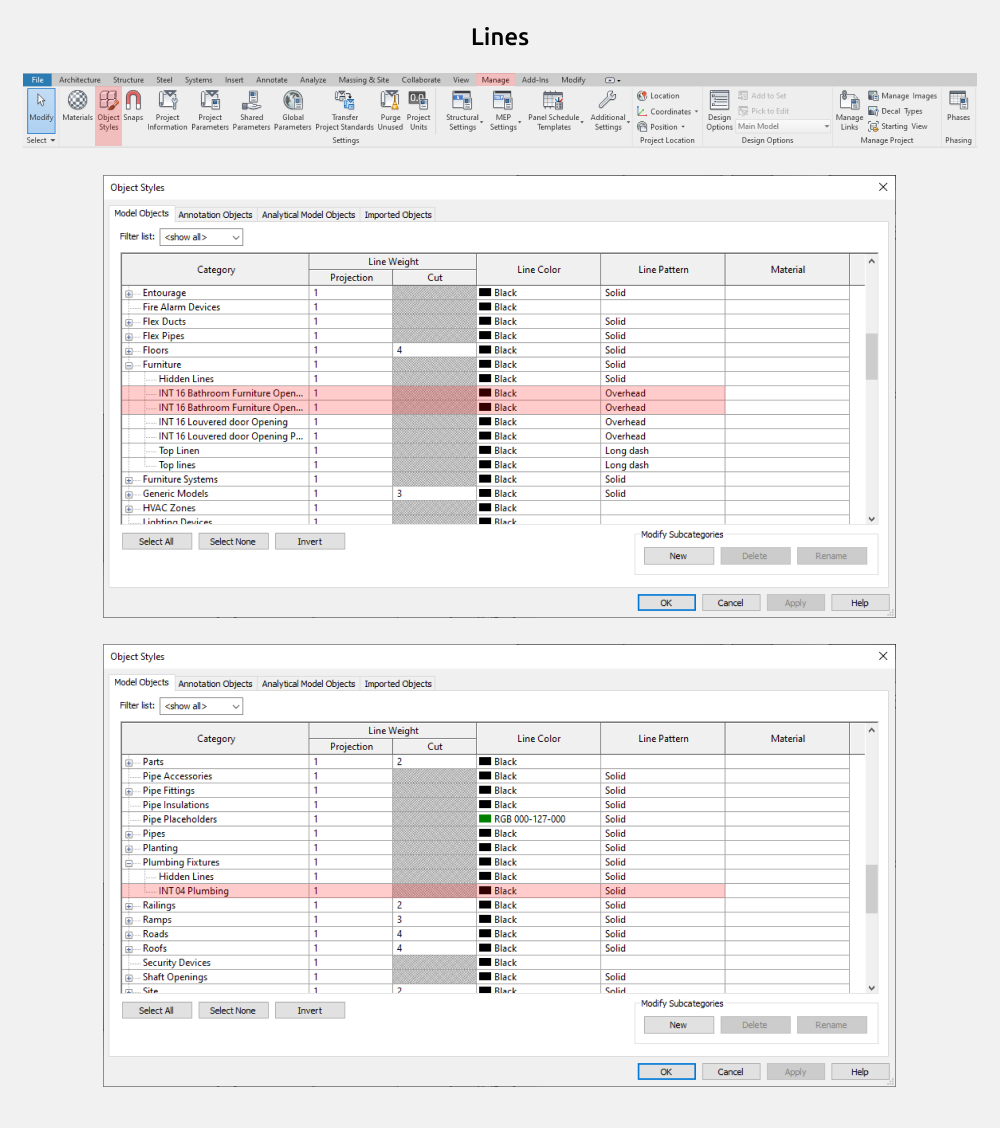

Para cambiar el color, el grosor o el patrón de las líneas, o desactivar las líneas de apertura, abre la ficha Gestionar, selecciona Estilos de objeto y busca Mobiliario o Aparatos sanitarios.
Armario con espejo (Mirror cabinet)
Esta familia permite crear armarios suspendidos de distintas configuraciones.

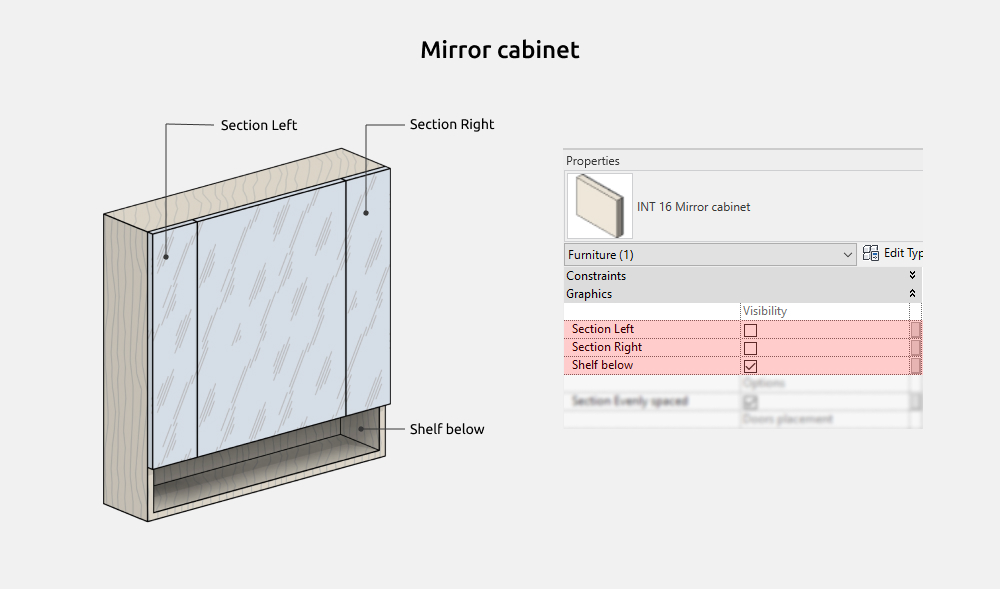

Puedes activar o desactivar la sección izquierda (Section Left), la derecha (Section Right) y la balda inferior (Shelf below).

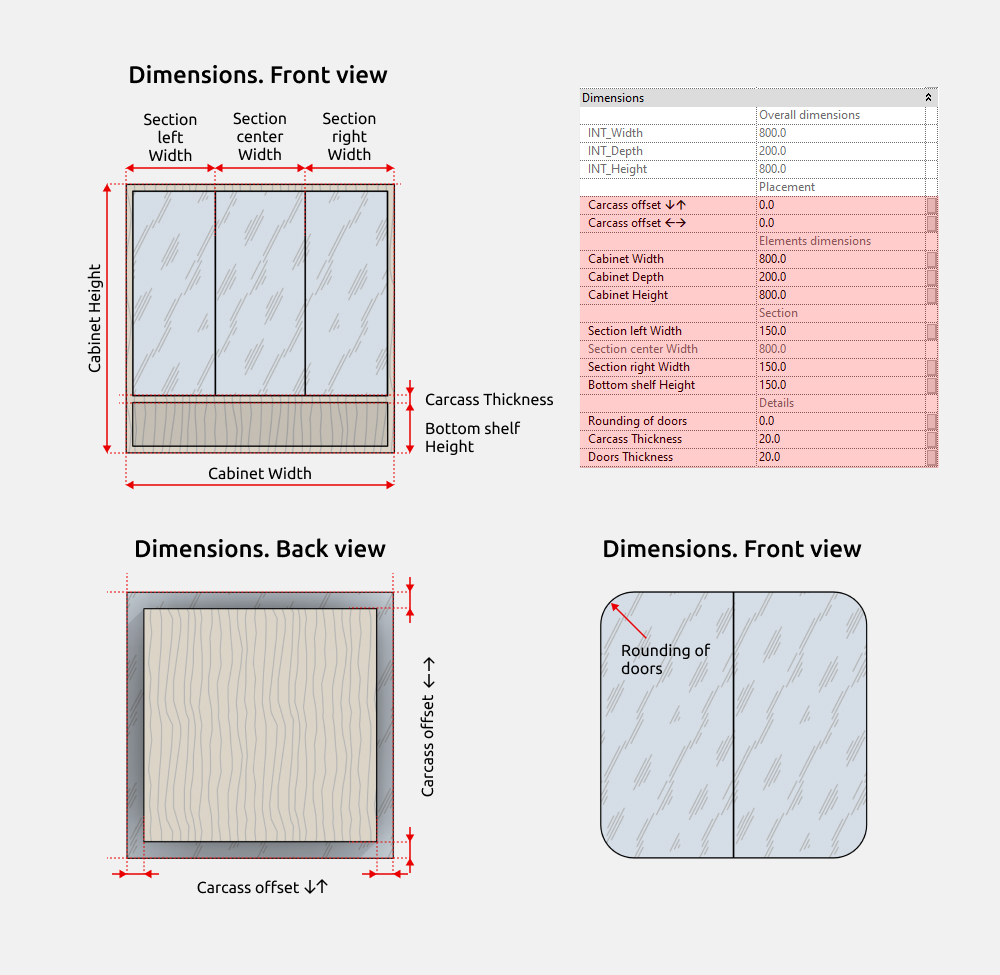

Dimensiones
Los parámetros de dimensiones con el prefijo INT son compartidos y se pueden utilizar en las tablas de planificación.
Opciones del armario

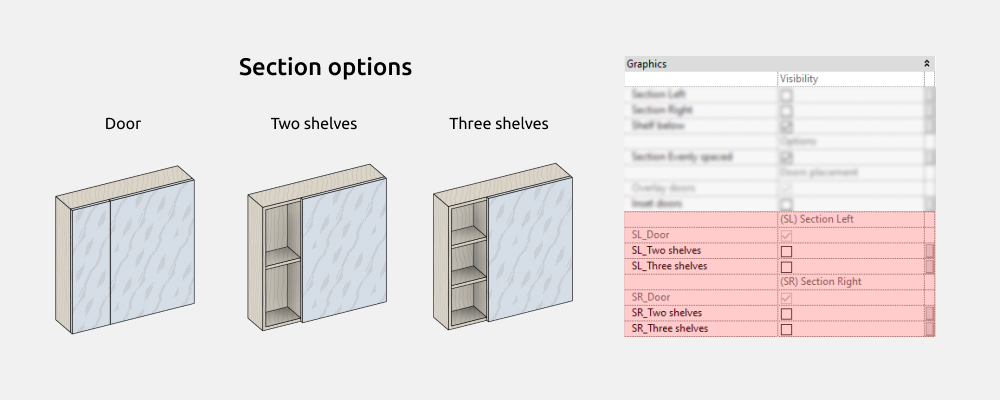

Puedes configurar el número de secciones y hacerlas iguales o ajustarlas por separado. La anchura de cada sección se configura individualmente. Las secciones laterales pueden tener un frente, dos baldas o tres baldas y se ajustan de manera independiente.

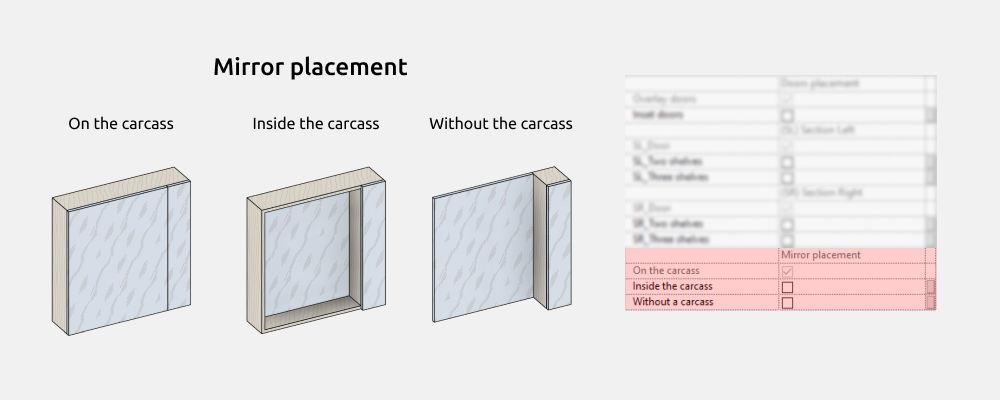

En la sección central, el espejo puede colocarse sobre el cuerpo como una puerta, dentro del cuerpo dejando una balda o directamente en la pared sin cuerpo. Esta última opción puede combinarse con una o dos secciones laterales.

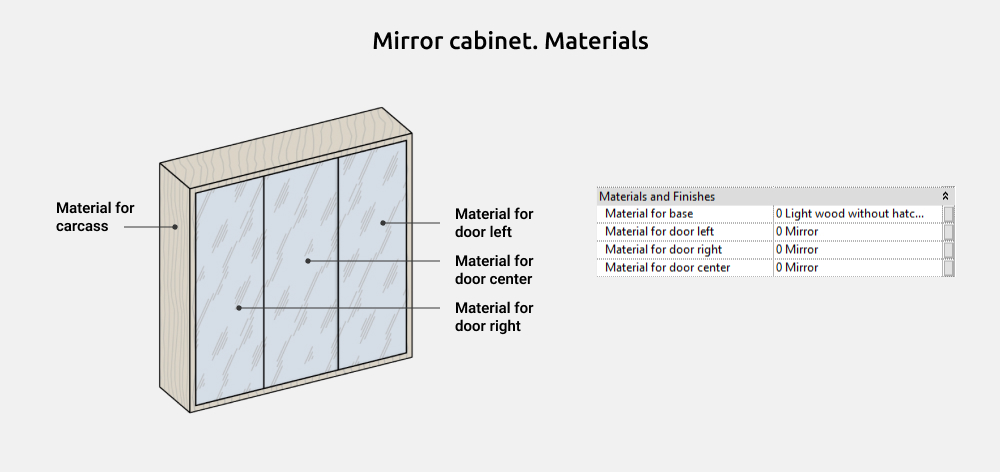

Materiales
Columna de baño (Linen tower)
Esta familia permite crear armarios estrechos de distintas configuraciones.

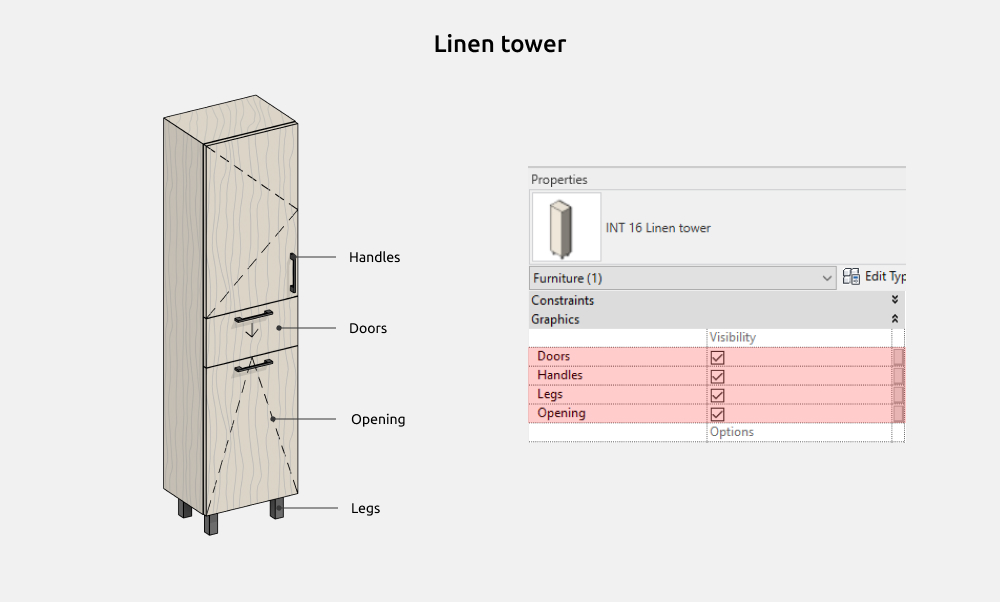

Puedes activar o desactivar los frentes (Doors), los tiradores (Handles), las patas (Legs) y la apertura (Opening).

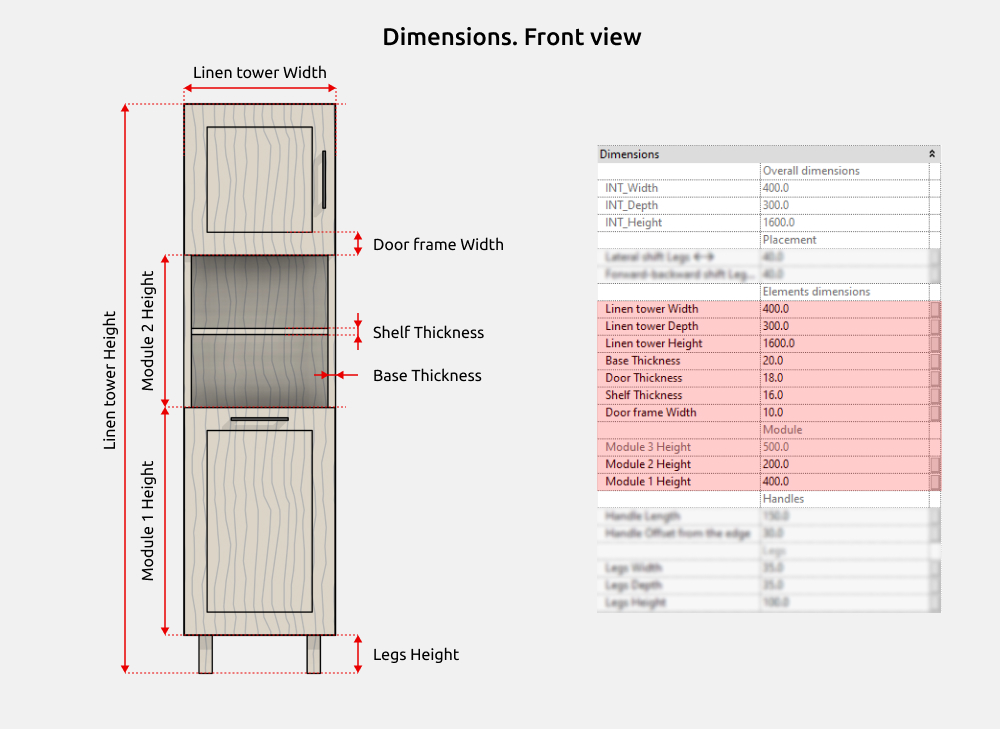

Dimensiones
Los parámetros de dimensiones con el prefijo INT son compartidos y se pueden utilizar en las tablas de planificación.

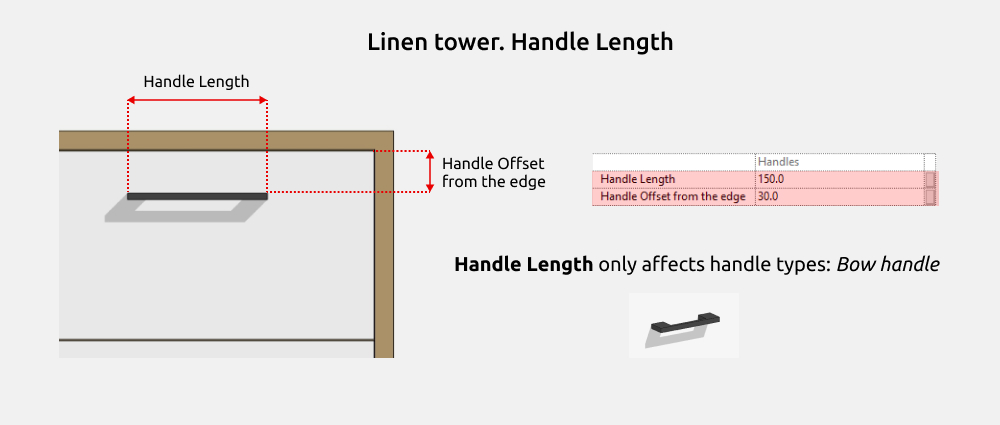

Los tiradores de puente permiten modificar su anchura.
Lateral shift Legs ↔ y Forward-backward shift Legs desplazan las patas hacia el centro del mueble.

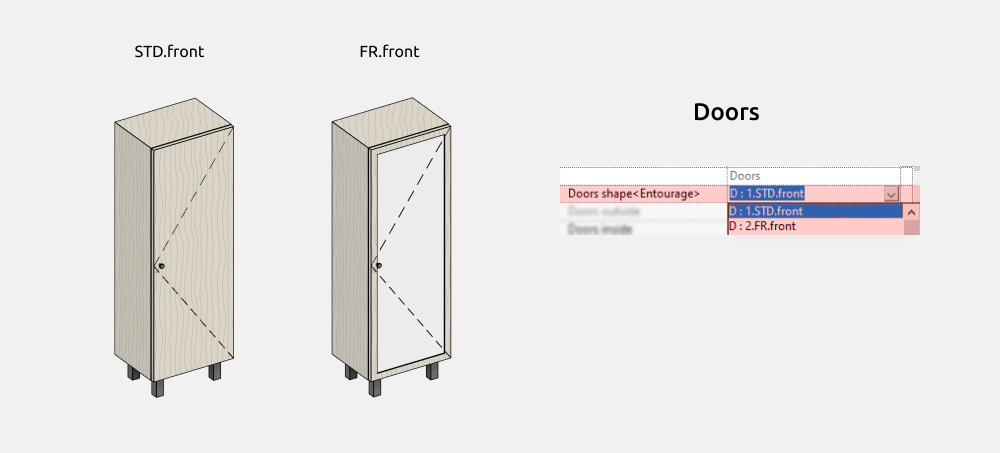

Frentes

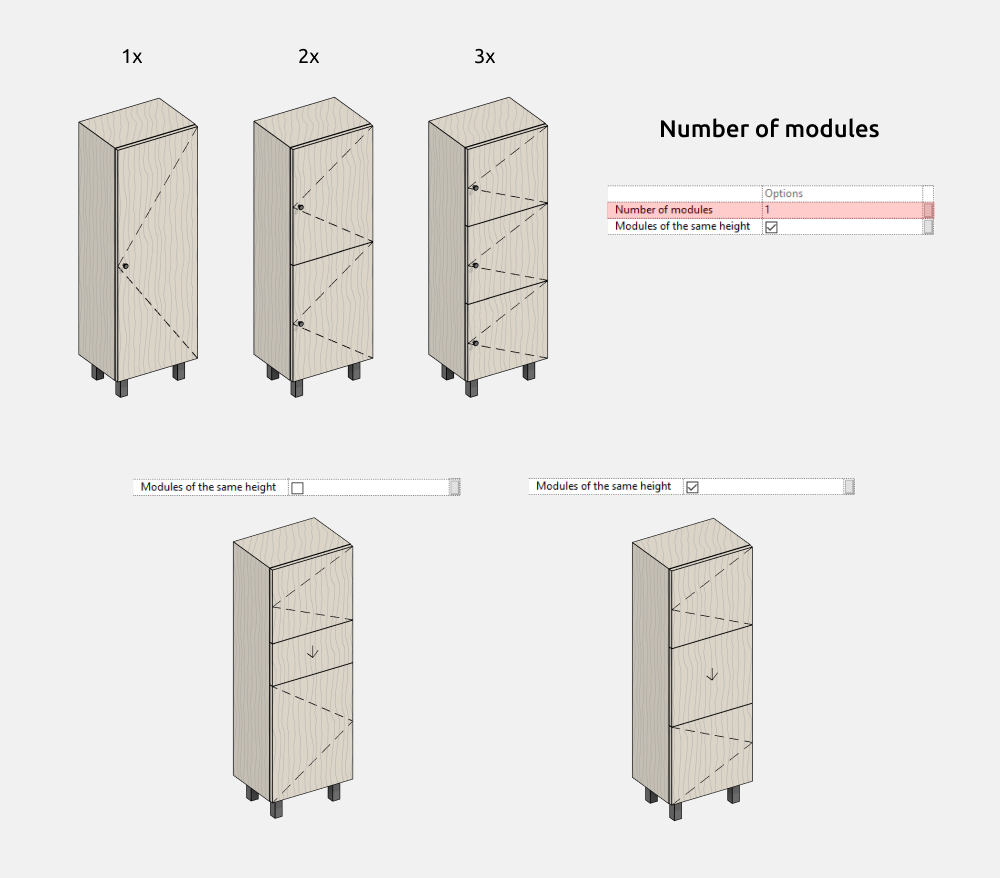

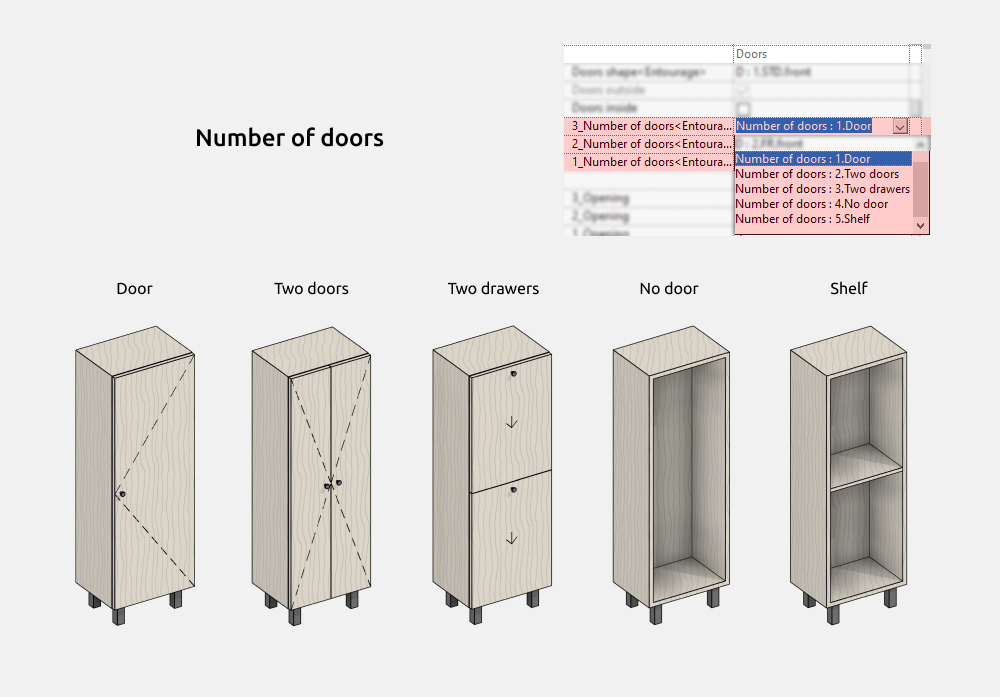

La columna puede tener entre uno y tres módulos, iguales o configurados de manera independiente. La altura de cada módulo se ajusta por separado, excepto la del módulo 3, que se calcula restando las alturas de los módulos 1 y 2 a la altura total de la columna.
La lista ofrece frentes lisos (STD.front) y frentes con marco exterior (FR.front).
Cada módulo se configura por separado.

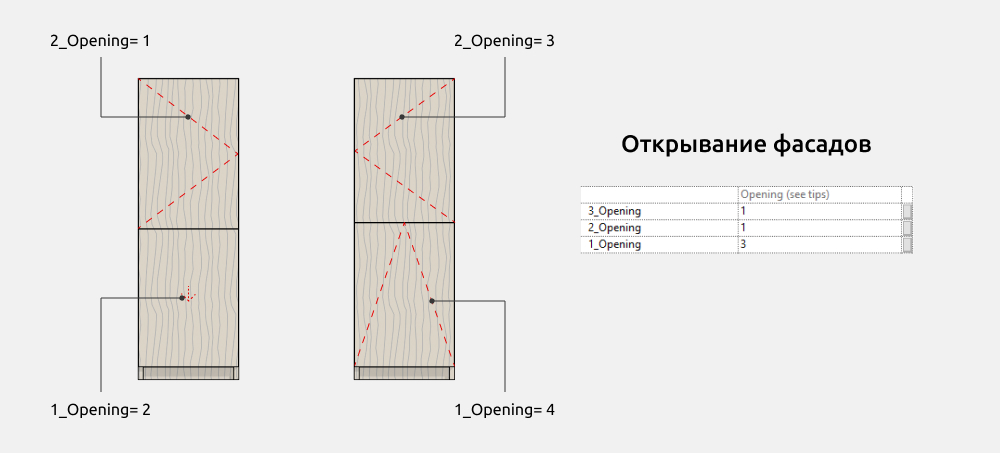

También se ajusta por separado el tipo de apertura de cada módulo.
- Apertura a la izquierda (Left-hinged)
- Cajón (Drawer)
- Apertura a la derecha (Right-hinged)
- Abatible hacia abajo (Drop-down)

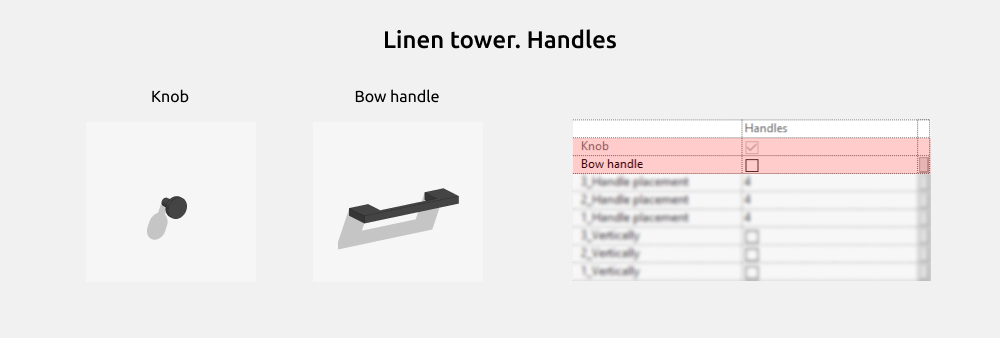

Tiradores
La familia incluye pomos (Knob) y tiradores de puente (Bow). Los tiradores de puente se pueden orientar vertical u horizontalmente.

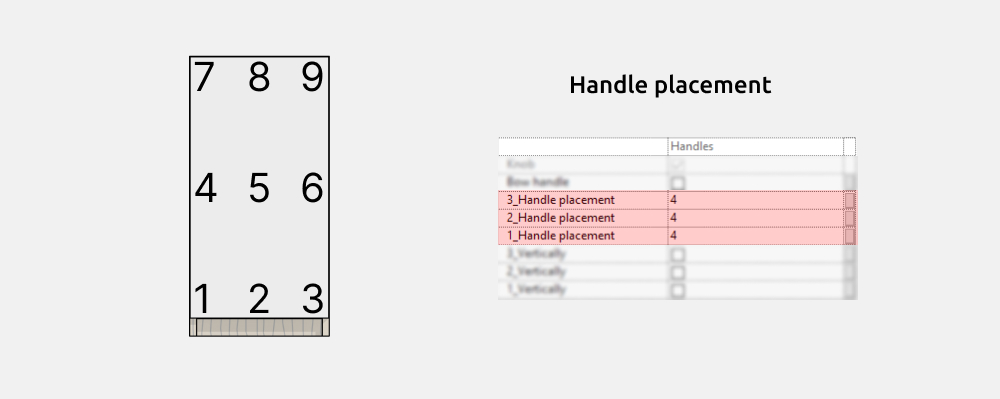

La posición del tirador se ajusta para cada frente. Si se utiliza un tirador de puente, también se configura su orientación.

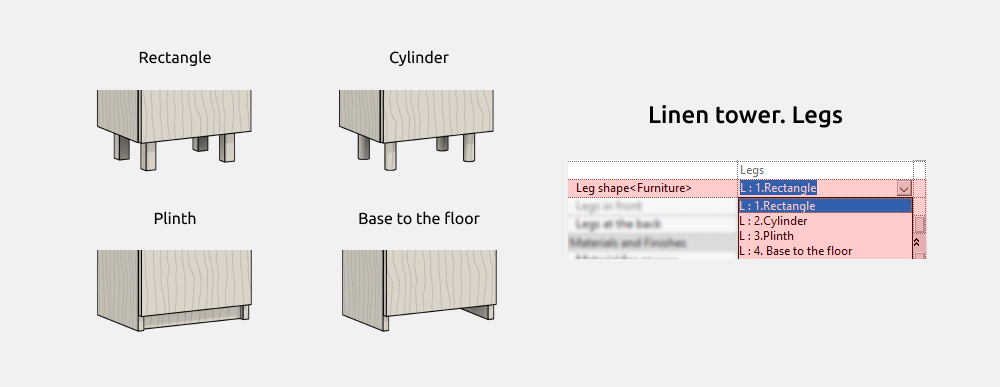

Patas
La lista de formas incluye estas opciones.
- Rectangular (Rectangle)
- Cilíndrica (Cylinder)
- Zócalo (Plinth)
- Cuerpo hasta el suelo (Base to the floor)

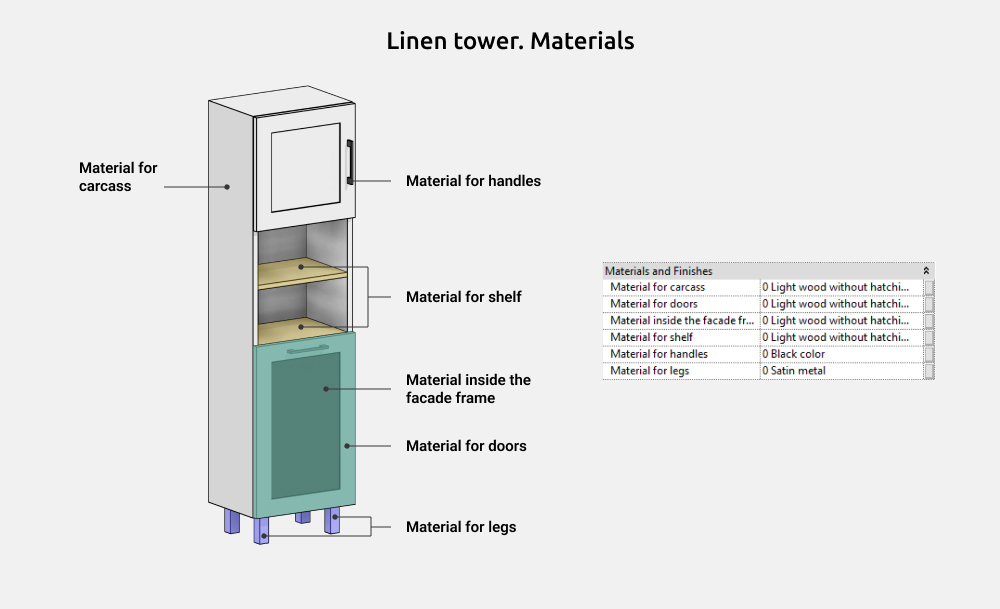

Materiales
Ajustes gráficos
Para cambiar el color, el grosor o el patrón de las líneas, o desactivar las líneas de apertura, abre la ficha Gestionar, selecciona Estilos de objeto y busca Mobiliario.
Puerta de lamas (Louvered door)
Esta familia permite crear puertas independientes y frentes de armario.

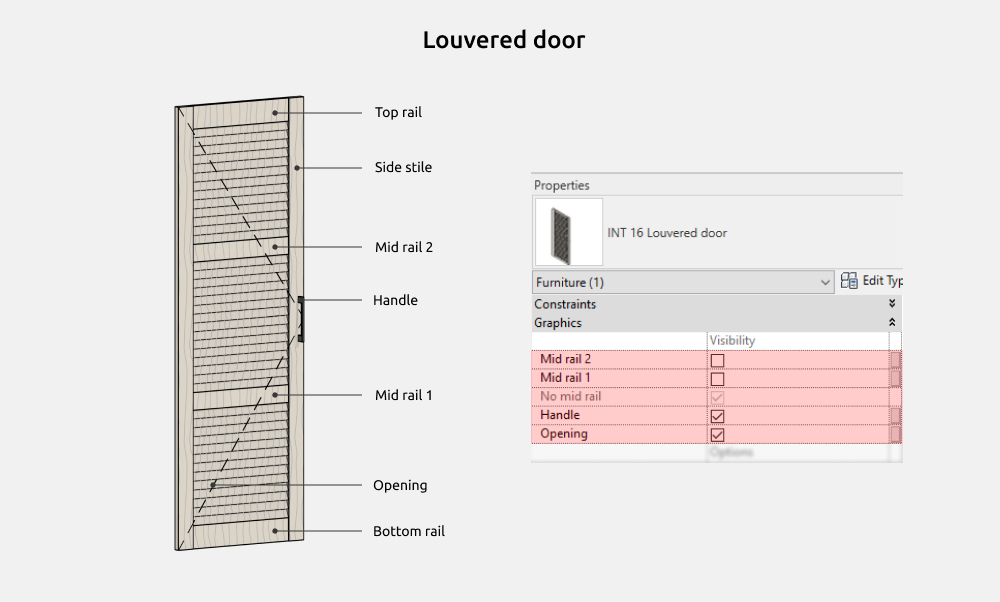

Puedes activar o desactivar el travesaño 2 (Mid rail 2), el travesaño 1 (Mid rail 1), el tirador (Handle) y la apertura (Opening).

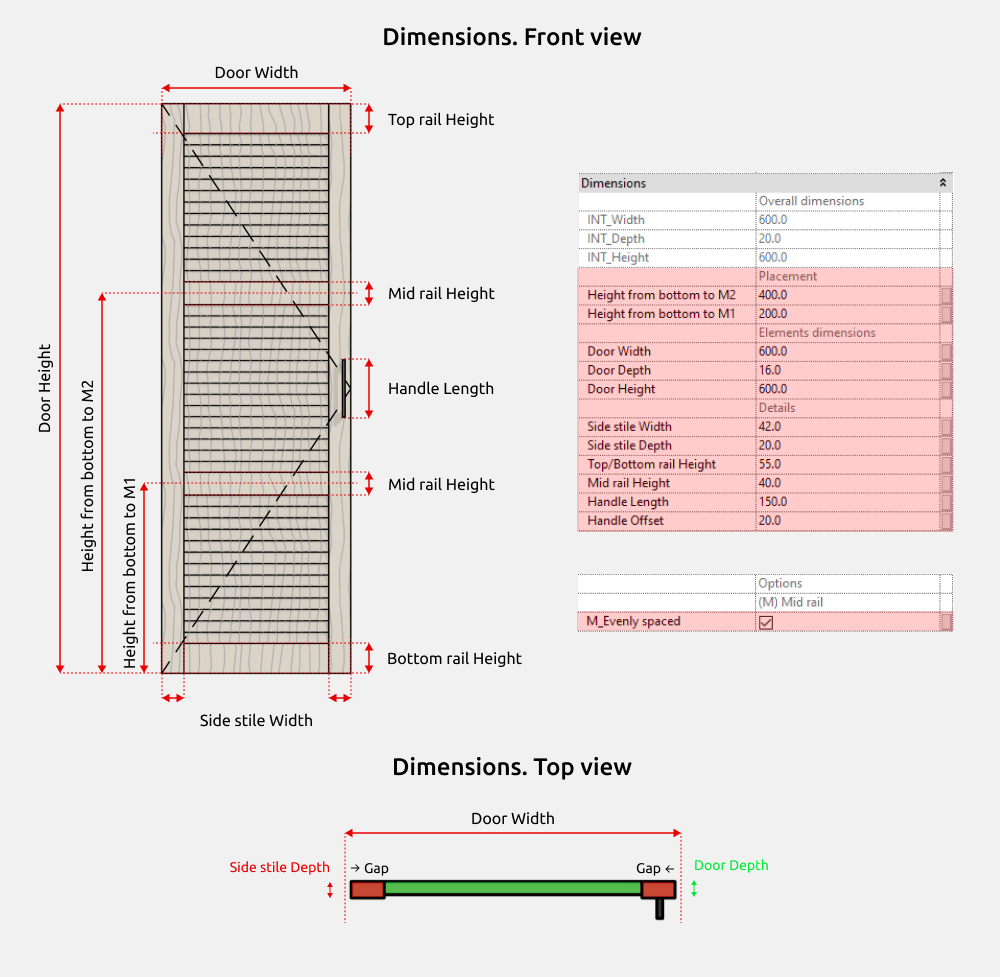

Dimensiones
Los parámetros de dimensiones con el prefijo INT son compartidos y se pueden utilizar en las tablas de planificación.
Tiradores

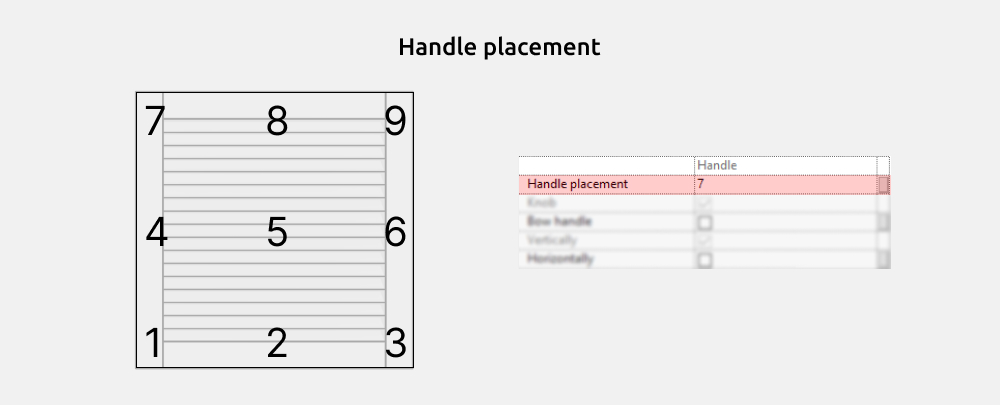

La posición del tirador se puede ajustar.
Ajustes gráficos
Para cambiar el color, el grosor o el patrón de las líneas, o desactivar las líneas de apertura, abre la ficha Gestionar, selecciona Estilos de objeto y busca Mobiliario.
