Familias de cortinas y persianas para Revit
Cortinas, persianas y visillos para vestir las ventanas de tu proyecto de Revit.
Las imágenes y los nombres de los parámetros corresponden a la versión inglesa del conjunto. Las explicaciones están en español.
1. INFORMACIÓN GENERAL
- Nombre del conjunto Cortinas y persianas
- Versión del conjunto 1.0.1
- Versión de Revit 2019
Descripción
Este conjunto de familias permite representar distintas soluciones para vestir ventanas en proyectos de arquitectura e interiorismo. Incluye parámetros para ajustar el aspecto, la colocación, las dimensiones y los materiales de las cortinas y persianas.
Carga y colocación
Para ver y cargar las familias, abre el proyecto del conjunto de cortinas y persianas, copia las que necesites con Ctrl+C y pégalas en tu proyecto con Ctrl+V. También puedes abrir la carpeta de archivos de familia y arrastrarlos al proyecto.
2. CONTENIDO DEL CONJUNTO
El conjunto incluye las siguientes familias de la categoría Mobiliario.

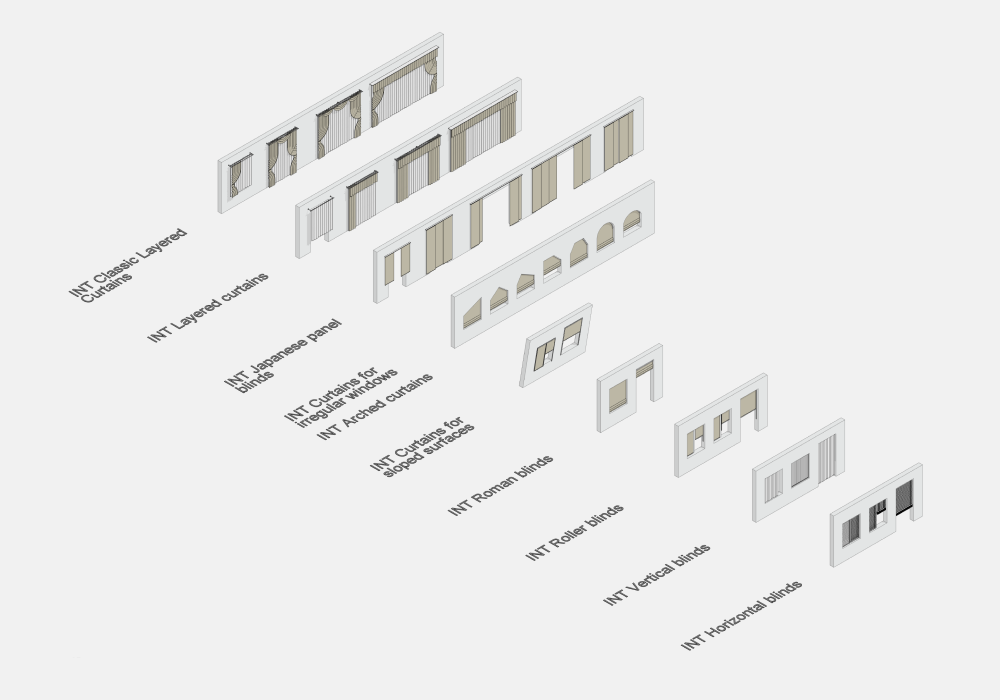

- Paneles japoneses (Japanese panel blinds)
- Cortinas superpuestas (Layered curtains)
- Cortinas clásicas superpuestas (Classic layered curtains)
- Persianas venecianas (Horizontal Blinds)
- Persianas de lamas verticales (Vertical blinds)
- Estores enrollables (Roller blinds)
- Estores plegables (Roman blinds)
- Cortinas para superficies inclinadas (Curtains for sloped surfaces)
- Cortinas para ventanas irregulares (Curtains for irregular windows)
- Cortinas en arco (Arched curtains)
3. FAMILIAS
Colocación de cortinas y persianas

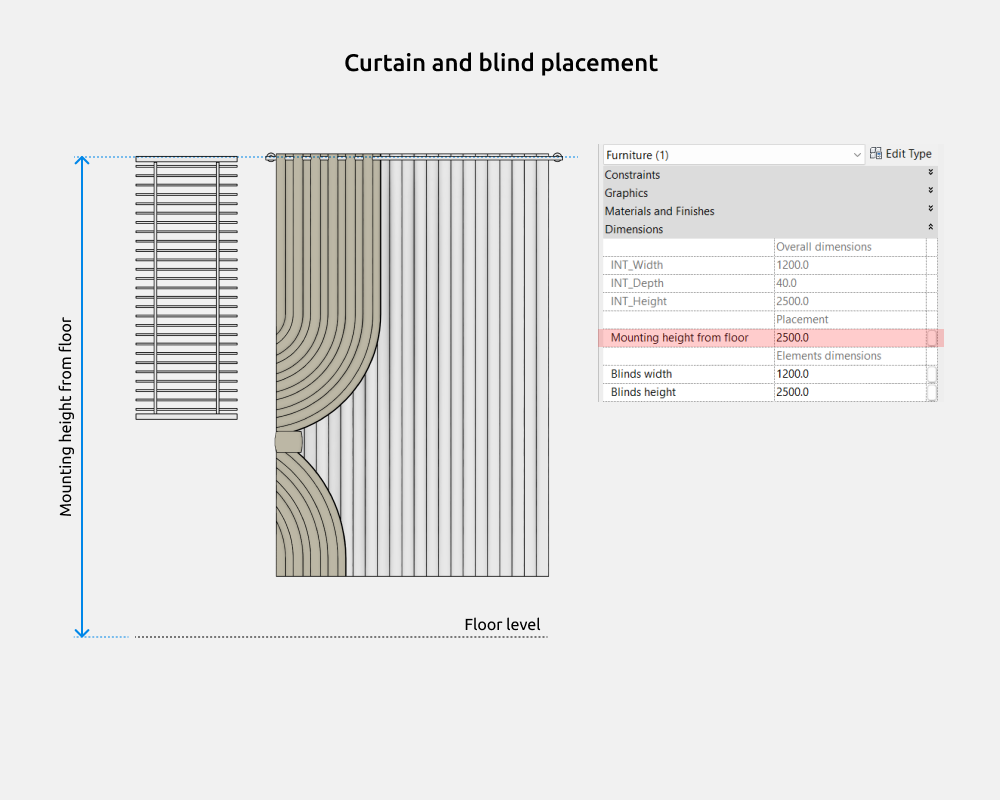

El parámetro Mounting height from floor, presente en la mayoría de las familias del conjunto, mide la distancia desde el suelo hasta el punto más alto de la cortina o persiana.
Paneles japoneses

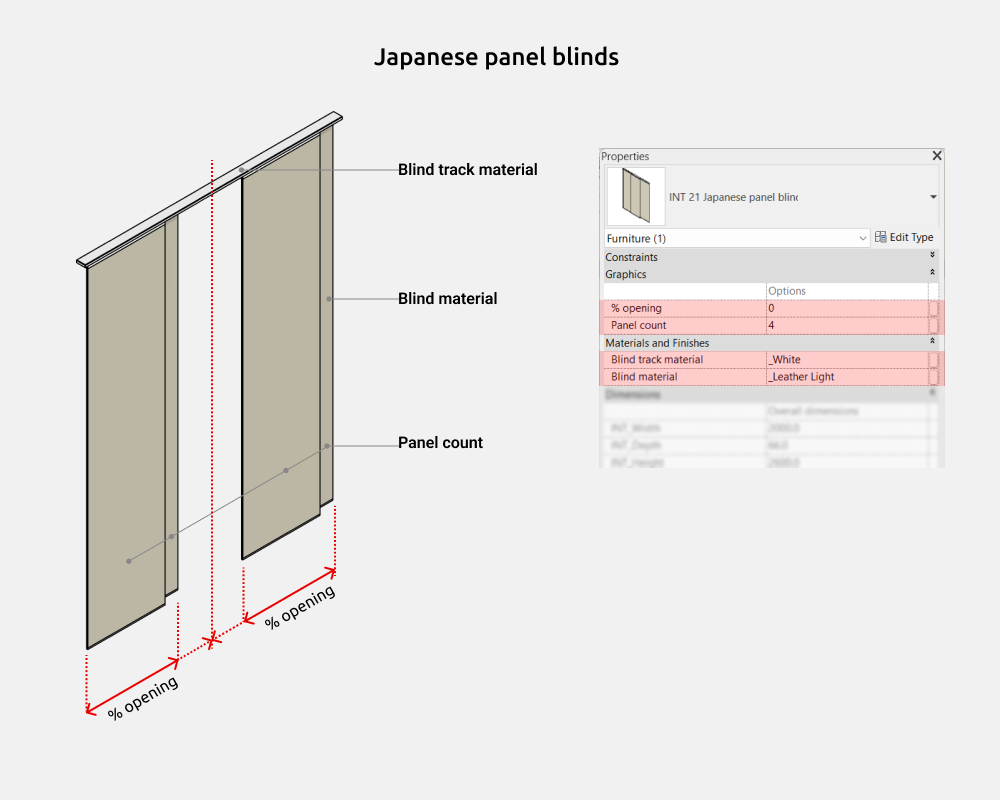

Puedes ajustar el porcentaje de apertura (% opening) y el número de paneles (Panel count).
El porcentaje de apertura aparece en muchas familias del conjunto. Controla cuánto se abren o cierran, sin modificar los parámetros de dimensiones de sus elementos.

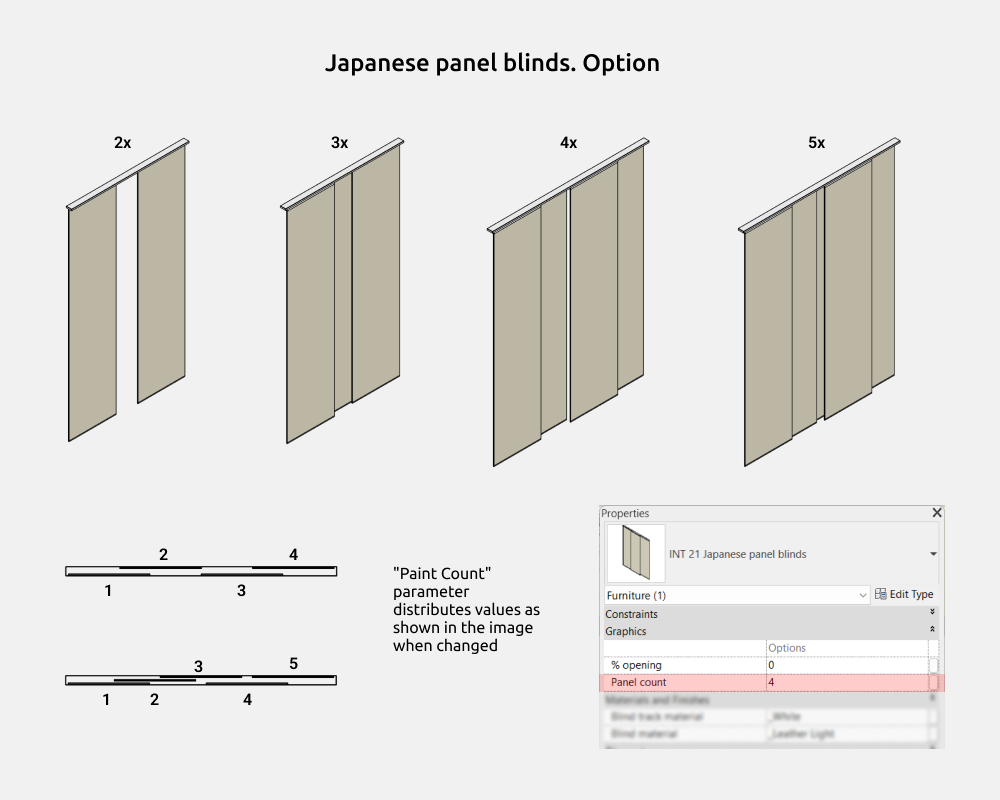

Introduce un número en Panel count para cambiar la cantidad de paneles.
Offset from floor mide la distancia desde el suelo hasta el punto más bajo de la familia y aparece en muchas familias del conjunto.

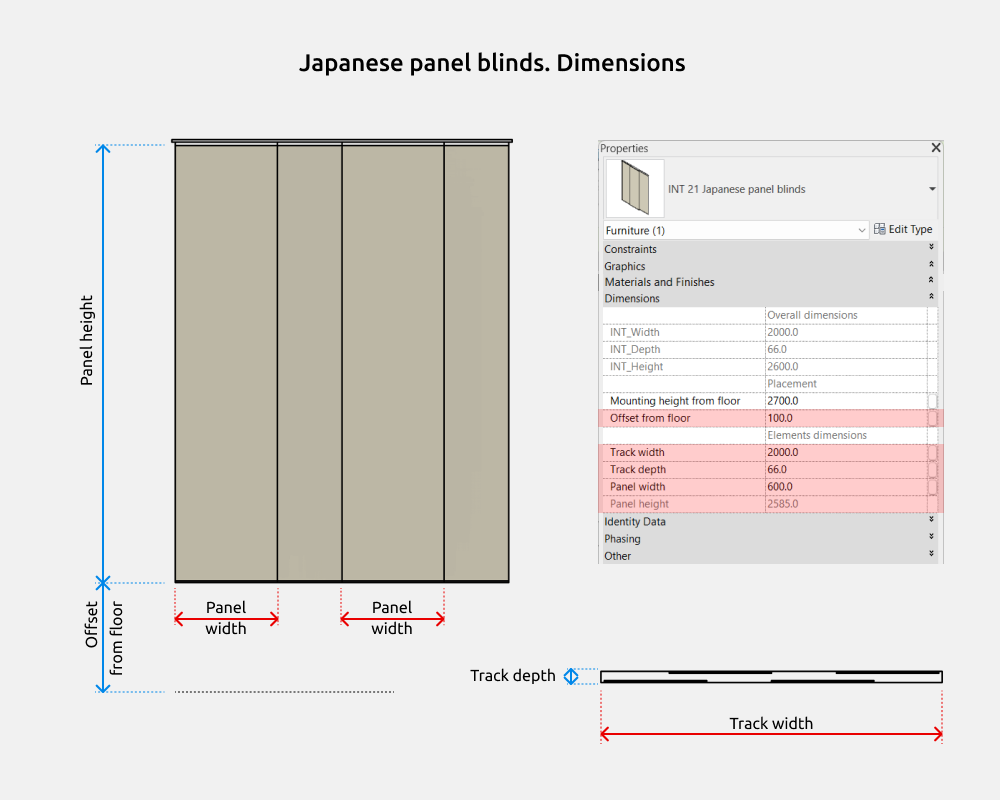

La altura del carril (Track height) tiene un valor fijo de 15 mm. Track width y Track depth definen las dimensiones generales. Panel width y Panel height corresponden a un solo panel.
Los parámetros que aparecen en gris no se pueden modificar directamente, pero permiten entender el cálculo de dimensiones. Por ejemplo, Panel height descuenta la altura del carril y muestra la altura del tejido del panel.
Cortinas superpuestas

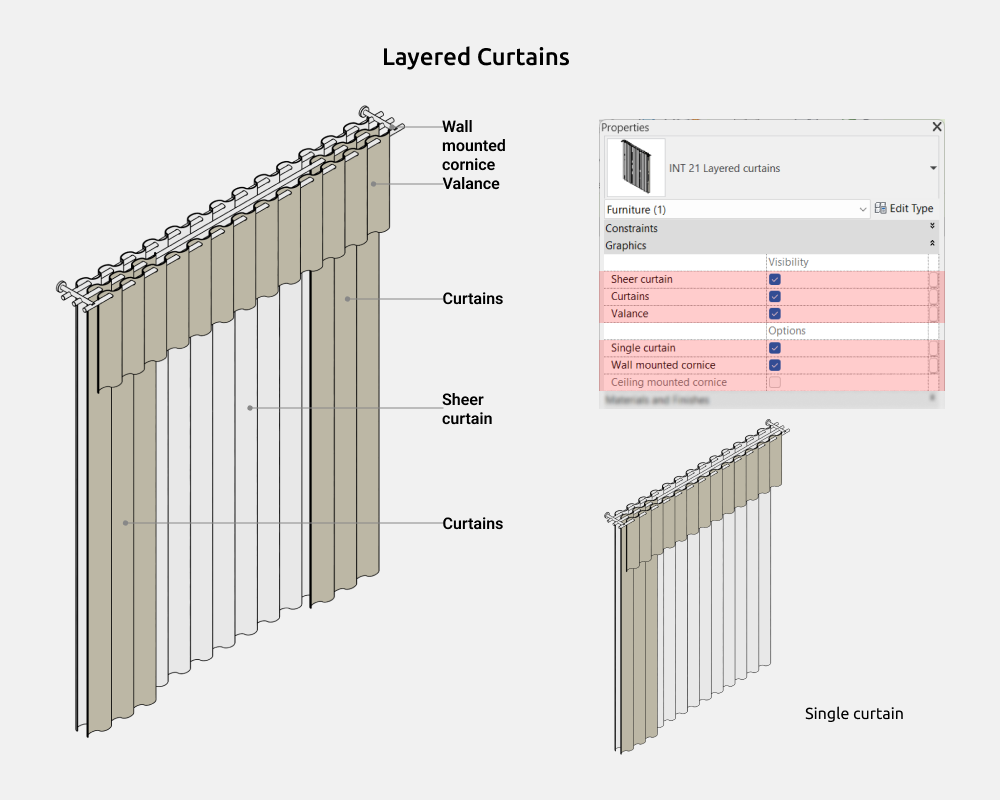

Puedes activar o desactivar estos elementos.
- Visillo (Sheer curtain)
- Cortinas (Curtains)
- Galería textil (Valance)
Single curtain desactiva la cortina de la derecha.
Hay dos tipos de montaje del cortinero.
- A pared (Wall mounted cornice). Se fija a una superficie vertical y queda separado del techo.
- A techo (Ceiling mounted cornice). Se fija directamente al techo y permite una instalación oculta o integrada.

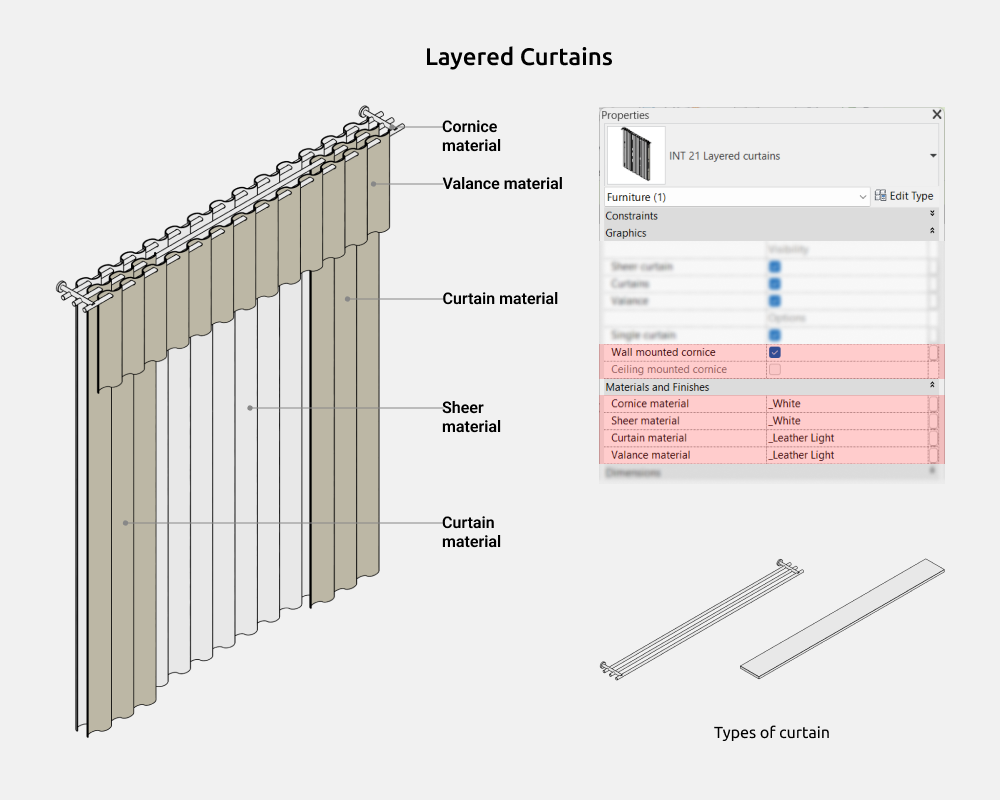

Puedes ajustar el aspecto mediante los parámetros de materiales.
- Material del cortinero (Cornice material)
- Material del visillo (Sheer material)
- Material de la cortina (Curtain material)
- Material de la galería (Valance material)

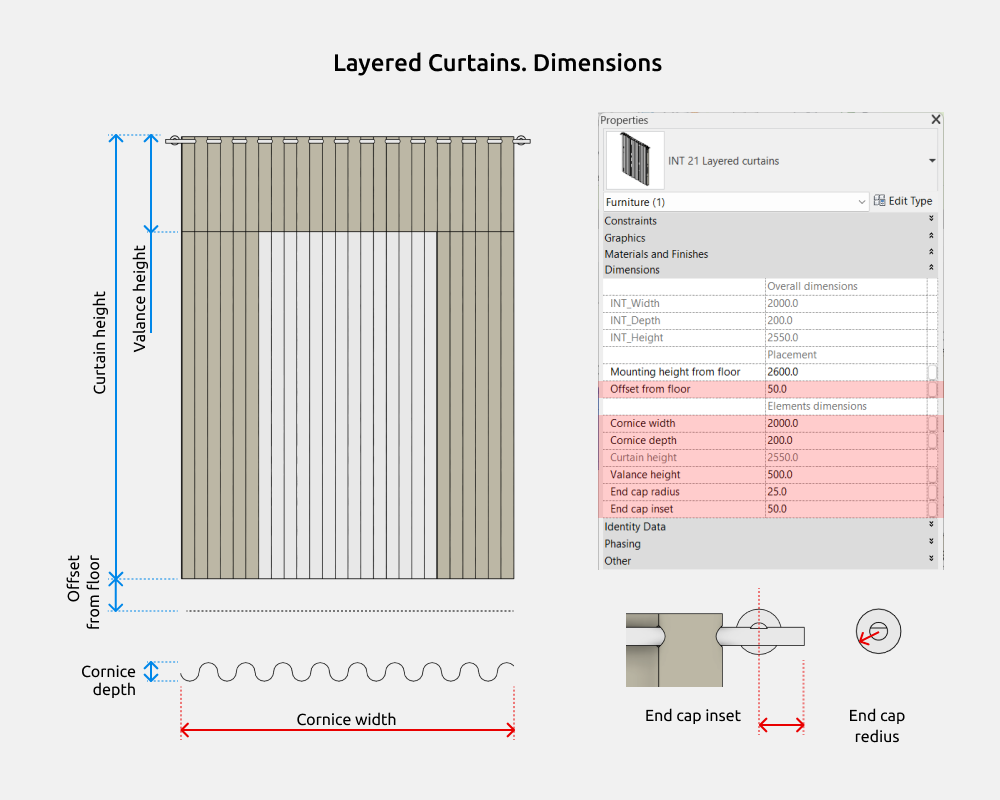

Offset from floor mide la separación entre el suelo y el punto más bajo de la familia. Cornice width, Cornice depth y Curtain height corresponden a las dimensiones generales.
La altura de la galería (Valance height), el radio de los remates (End cap radius) y su desplazamiento hacia dentro (End cap inset) se ajustan por separado.
Los parámetros en gris no se pueden editar directamente. Curtain height, por ejemplo, descuenta la separación del suelo para calcular la altura de la cortina.
Cortinas clásicas superpuestas

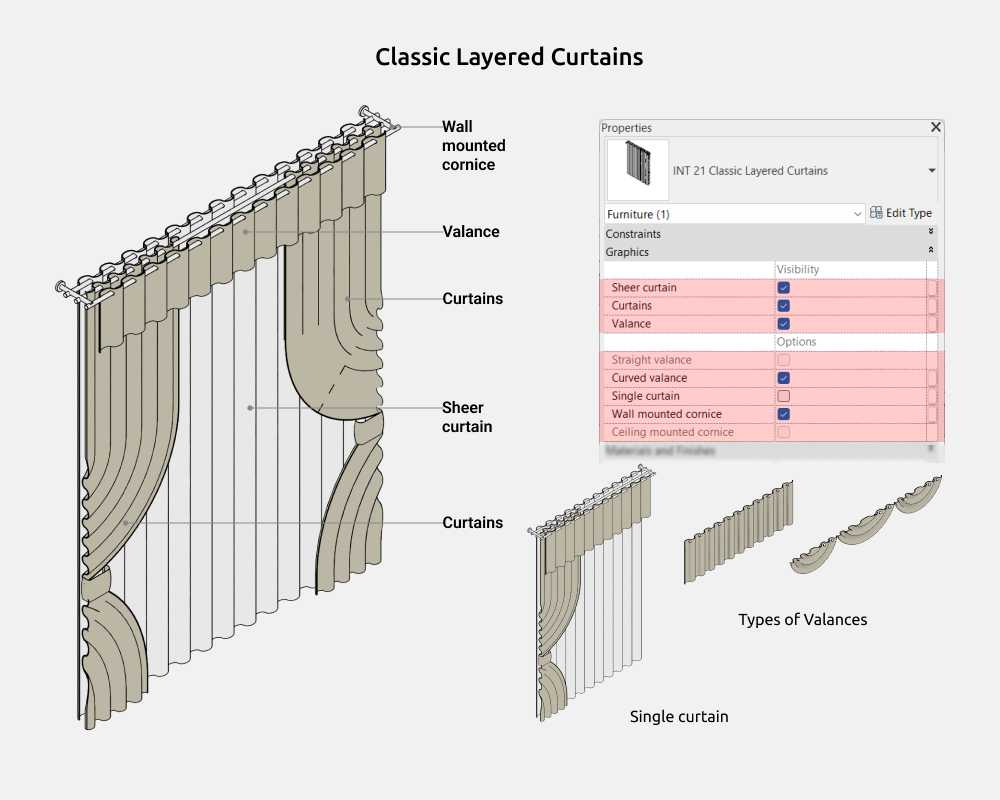

Puedes activar o desactivar el visillo (Sheer curtain), la cortina (Curtains) y la galería (Valance).
La galería puede ser recta (Straight valance) o curva (Curved valance). Single curtain desactiva la cortina de la derecha.

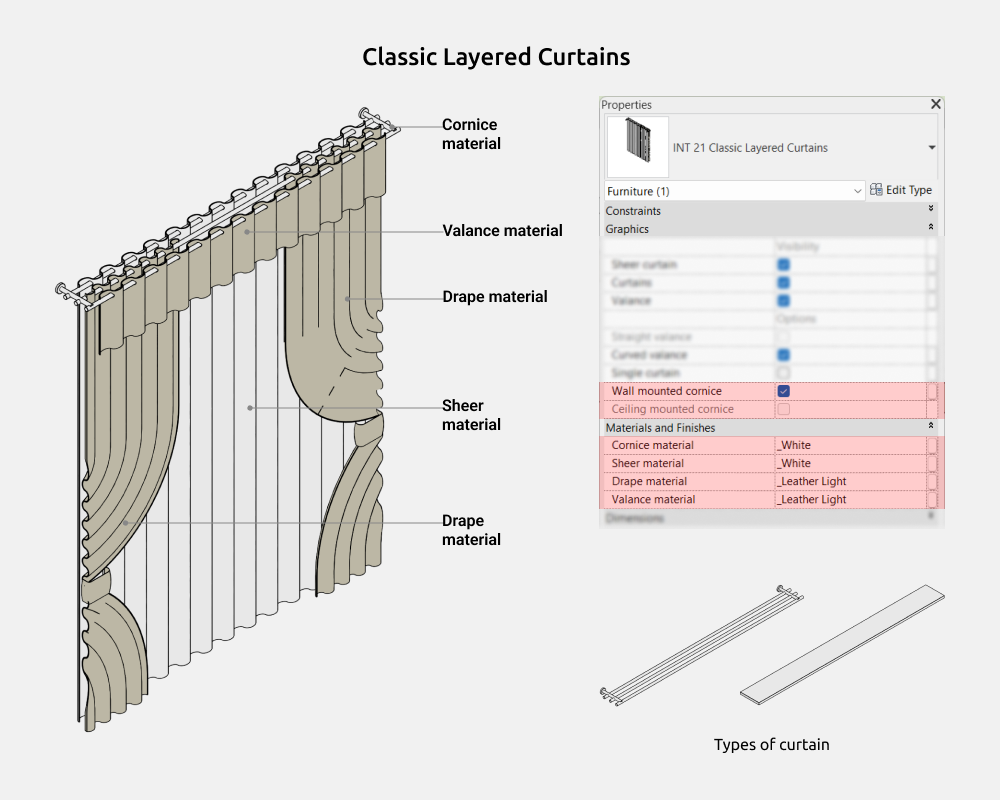

El cortinero se puede montar en la pared con Wall mounted cornice, separado del techo, o directamente en el techo con Ceiling mounted cornice, adecuado para una instalación oculta o integrada.
Los parámetros de materiales permiten ajustar el material del cortinero (Cornice material), del visillo (Sheer material), de la cortina (Drape material) y de la galería (Valance material).

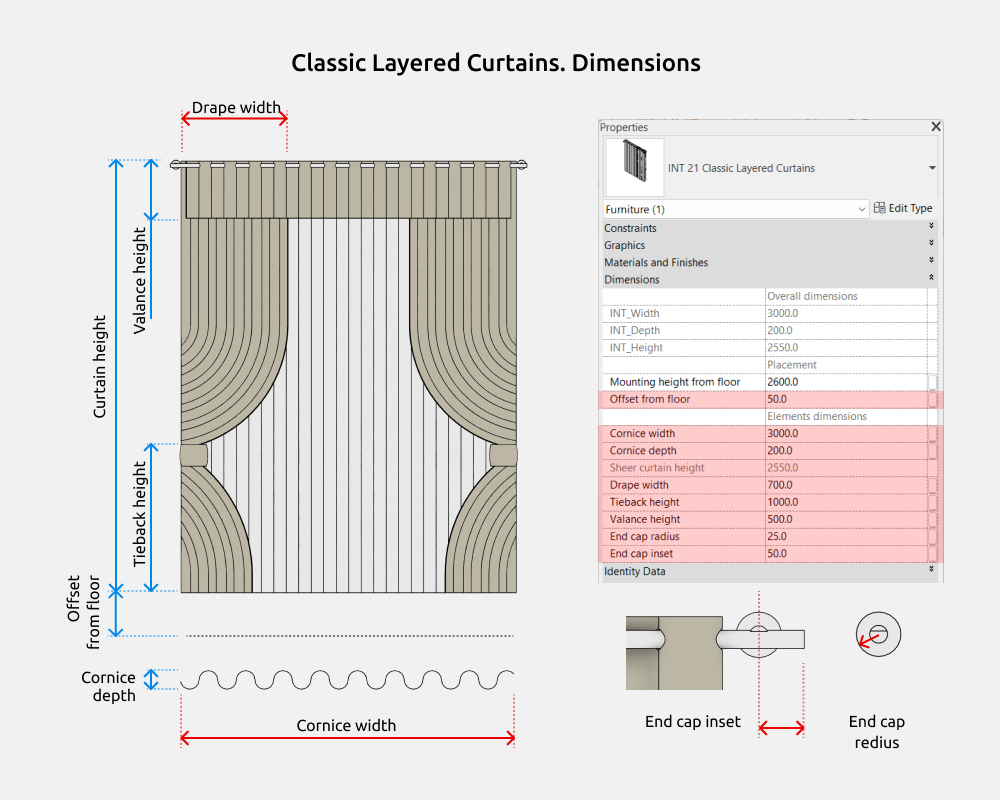

Offset from floor mide la separación desde el suelo hasta la parte inferior. Cornice width, Cornice depth y Sheer curtain height definen las dimensiones generales.
También puedes ajustar la anchura de una cortina (Drape width), la altura del alzapaños respecto a la parte inferior de la cortina (Tieback height), la altura de la galería (Valance height), el radio de los remates (End cap radius) y su desplazamiento hacia dentro (End cap inset).
Los parámetros en gris no se pueden modificar directamente. Sheer curtain height descuenta la separación del suelo y muestra la altura resultante.

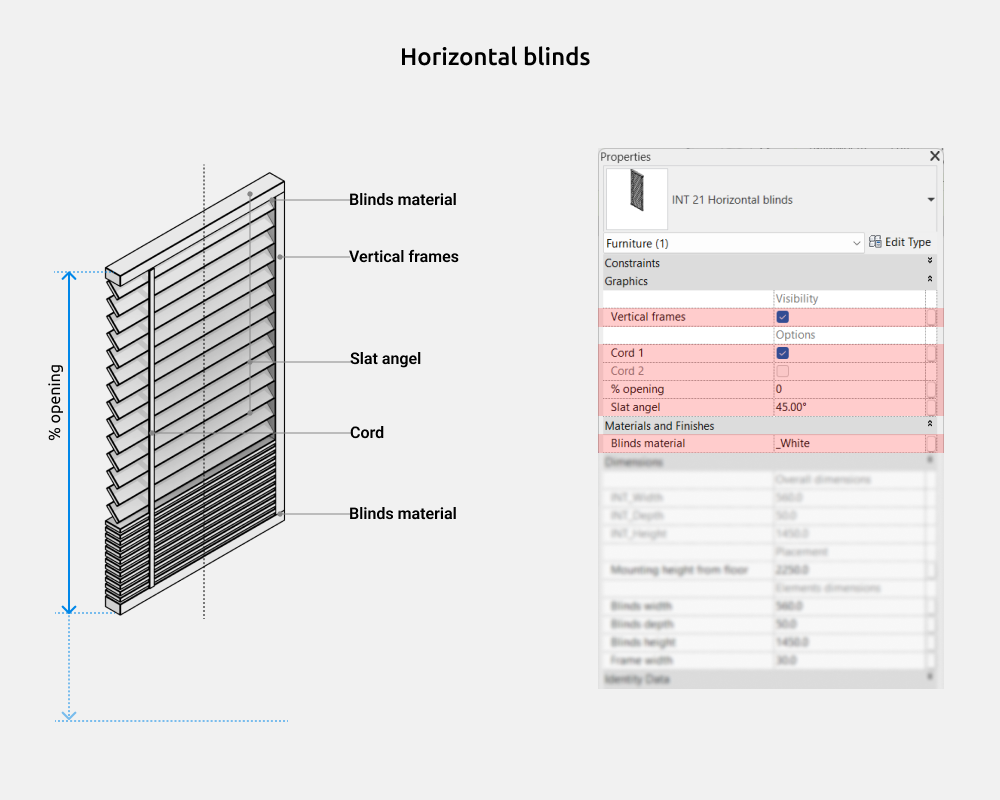

Persianas venecianas
Puedes activar o desactivar los marcos verticales con Vertical frames.
En las opciones puedes elegir el tipo de cordón cuando los marcos verticales están desactivados y ajustar el ángulo de las lamas con Slat angel. El porcentaje de apertura controla cuánto se abre o cierra la persiana sin cambiar los parámetros de dimensiones de los elementos.

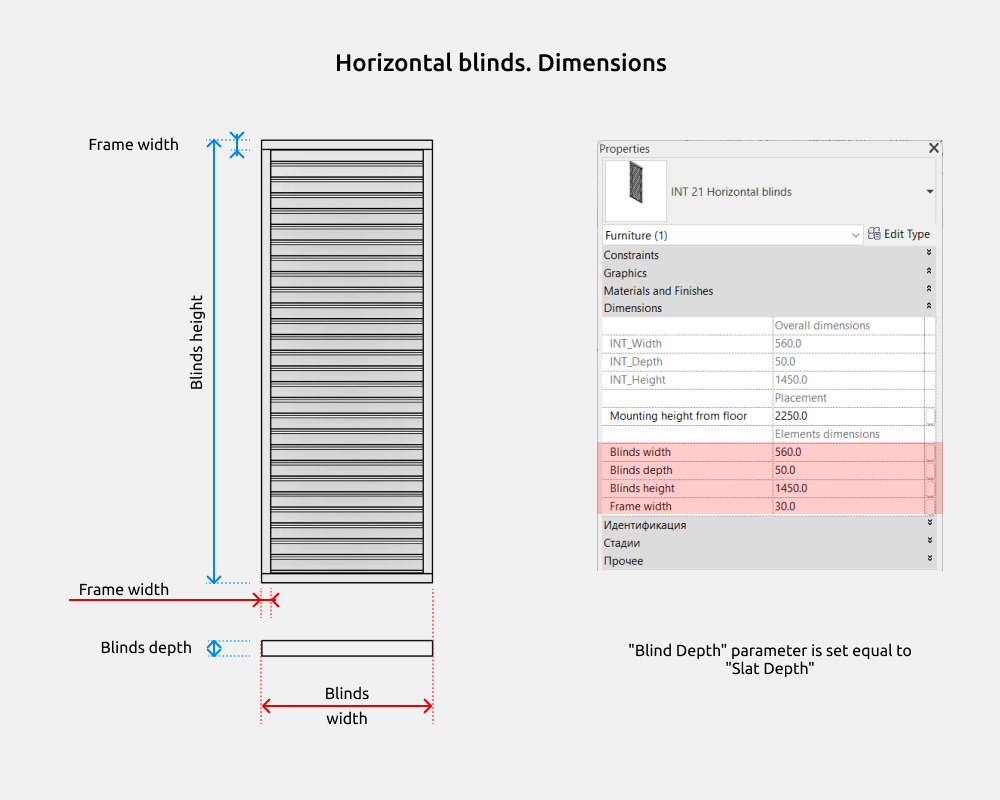

Blinds width, Blinds depth y Blinds height definen las dimensiones generales. Frame width ajusta la anchura del marco por separado.
Los parámetros en gris, como ADSK_Dimension_Width, no están pensados para editarse manualmente. Intervienen en los cálculos de dimensiones y en el funcionamiento de las fórmulas.
Persianas de lamas verticales
Puedes activar o desactivar el marco con Blind frame.

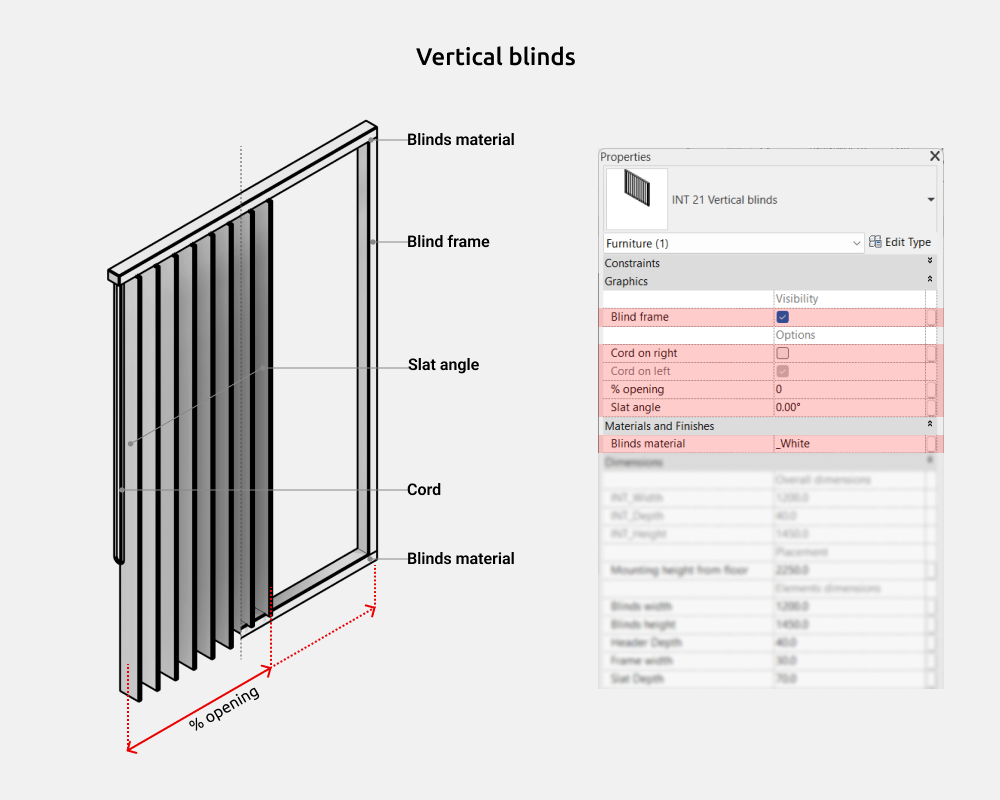

En las opciones puedes elegir el tipo de cordón cuando el marco está desactivado y ajustar el ángulo de las lamas con Slat angle. El porcentaje de apertura no modifica los parámetros de dimensiones de los elementos.

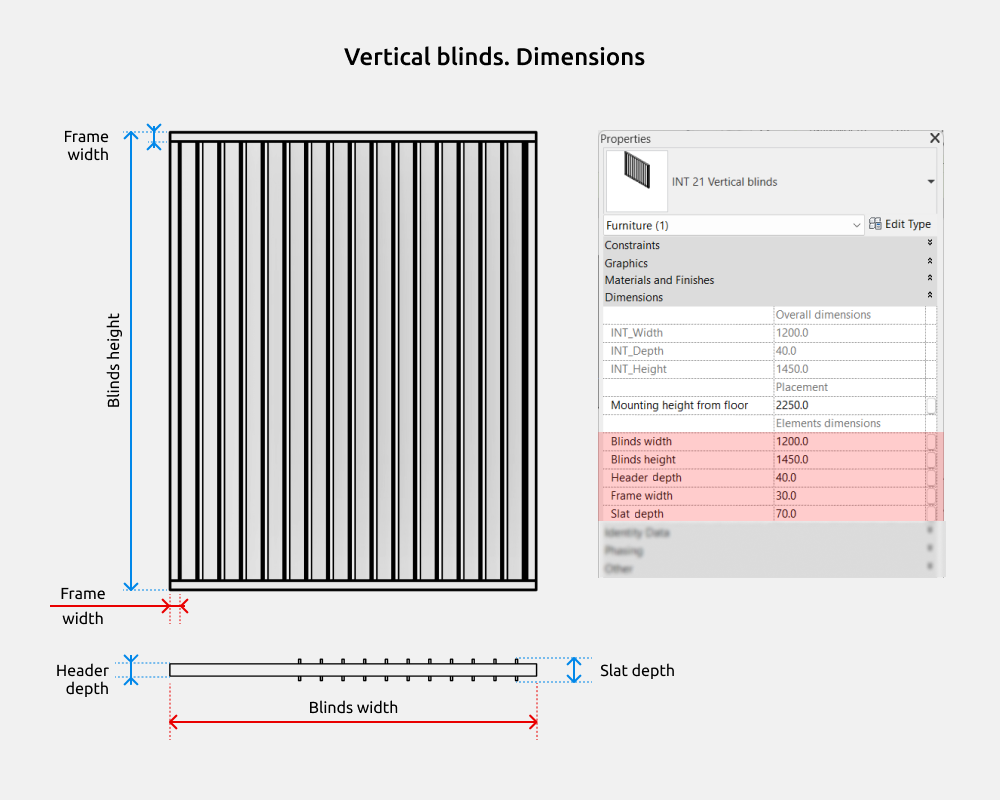

Blinds width, Header depth y Blinds height definen las dimensiones generales. Frame width y Slat depth ajustan por separado la anchura del marco y la profundidad de las lamas.
Los parámetros en gris, como ADSK_Dimension_Width, se utilizan en los cálculos y las fórmulas y no se editan manualmente.
Estores enrollables
Puedes activar o desactivar la tapa con Cassette cover.

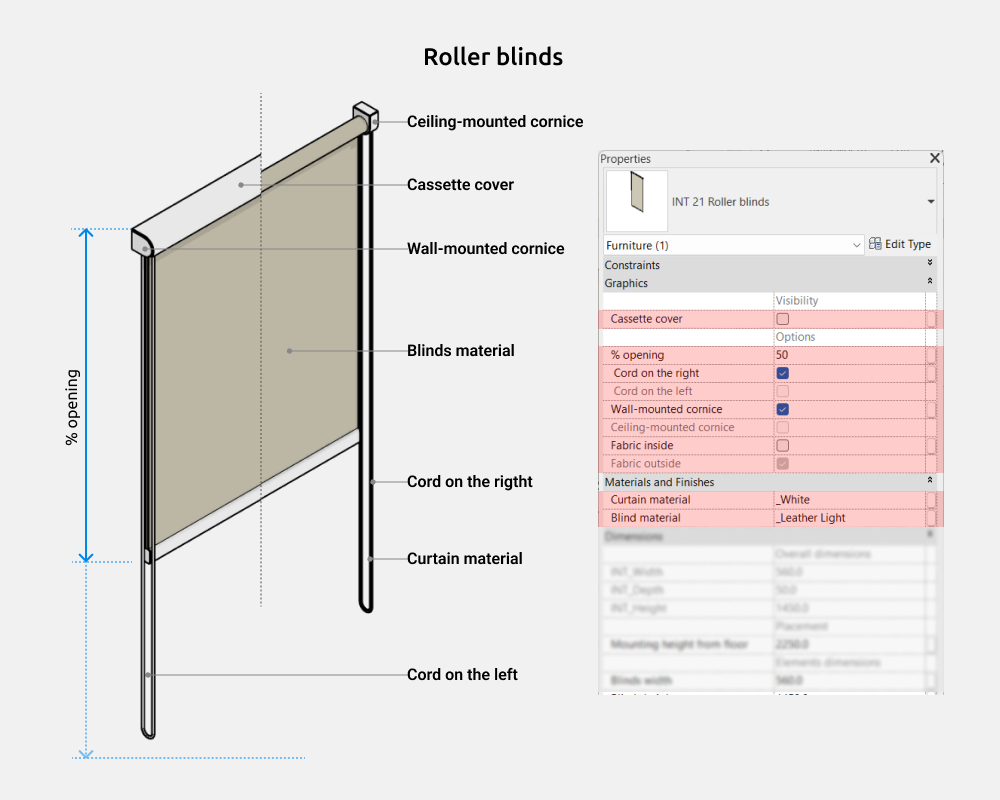

En las opciones puedes elegir el tipo de cordón, el montaje a pared o a techo y la posición del tejido por dentro o por fuera. El porcentaje de apertura controla la apertura y el cierre sin modificar los parámetros de dimensiones de los elementos.

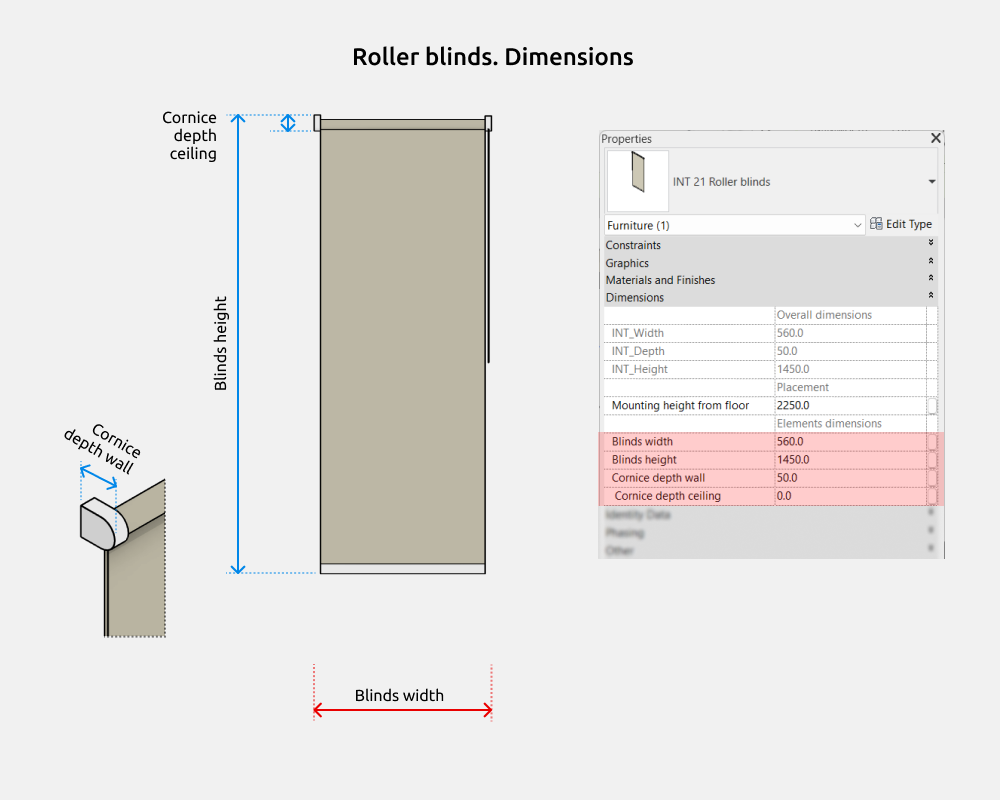

Blinds width, Blinds height y Cornice depth wall definen las dimensiones generales.
Cornice depth wall se utiliza con el montaje a pared. Cuando esta opción está desactivada, la profundidad del cortinero es de 40 mm. Cornice depth ceiling se utiliza con el montaje a techo.
Los parámetros en gris, como ADSK_Dimension_Width, intervienen en los cálculos y las fórmulas y no se editan manualmente.
Estores plegables

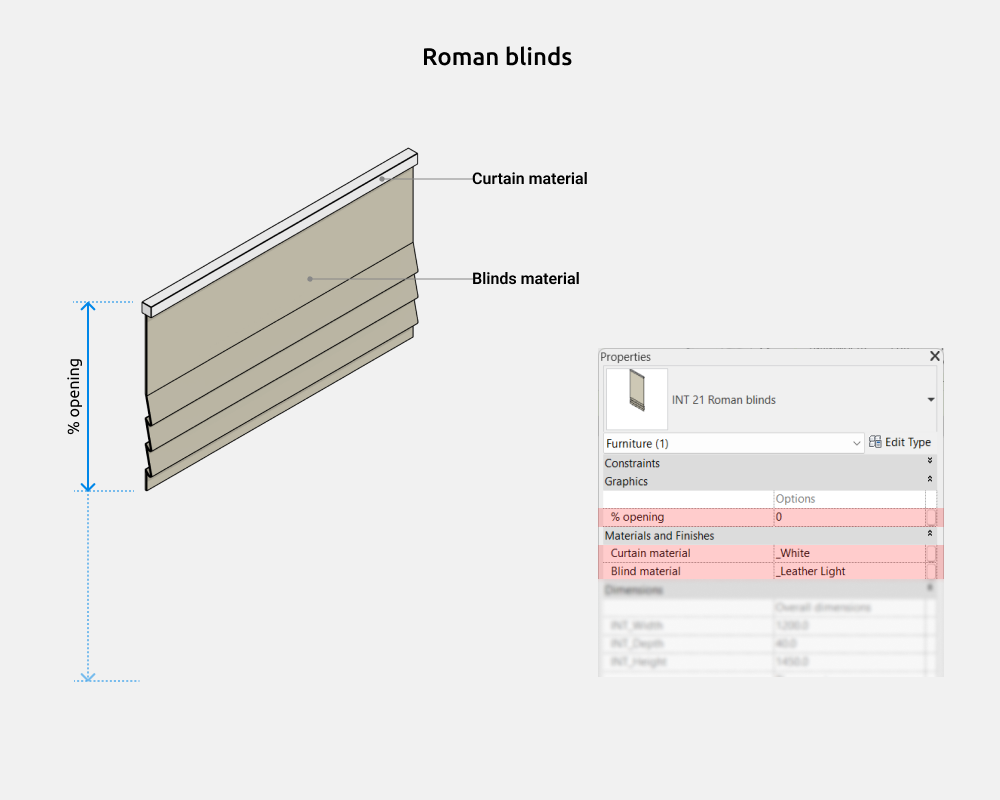

El porcentaje de apertura controla la apertura y el cierre sin modificar las dimensiones de los elementos. Puedes ajustar el material del cortinero (Cornice material) y el del tejido (Curtain material).

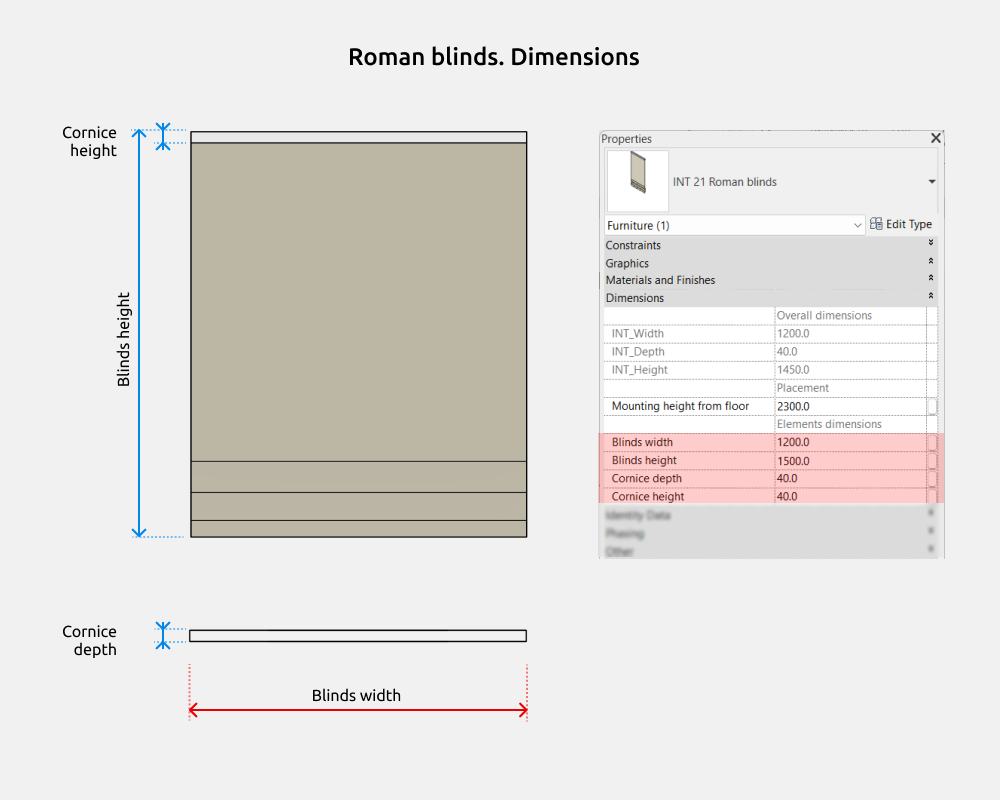

Blinds width, Cornice depth y Blinds height definen las dimensiones generales. Cornice height ajusta la altura del cortinero por separado.
Los parámetros en gris, como ADSK_Dimension_Width, se utilizan para los cálculos y las fórmulas y no se editan manualmente.
Cortinas para superficies inclinadas

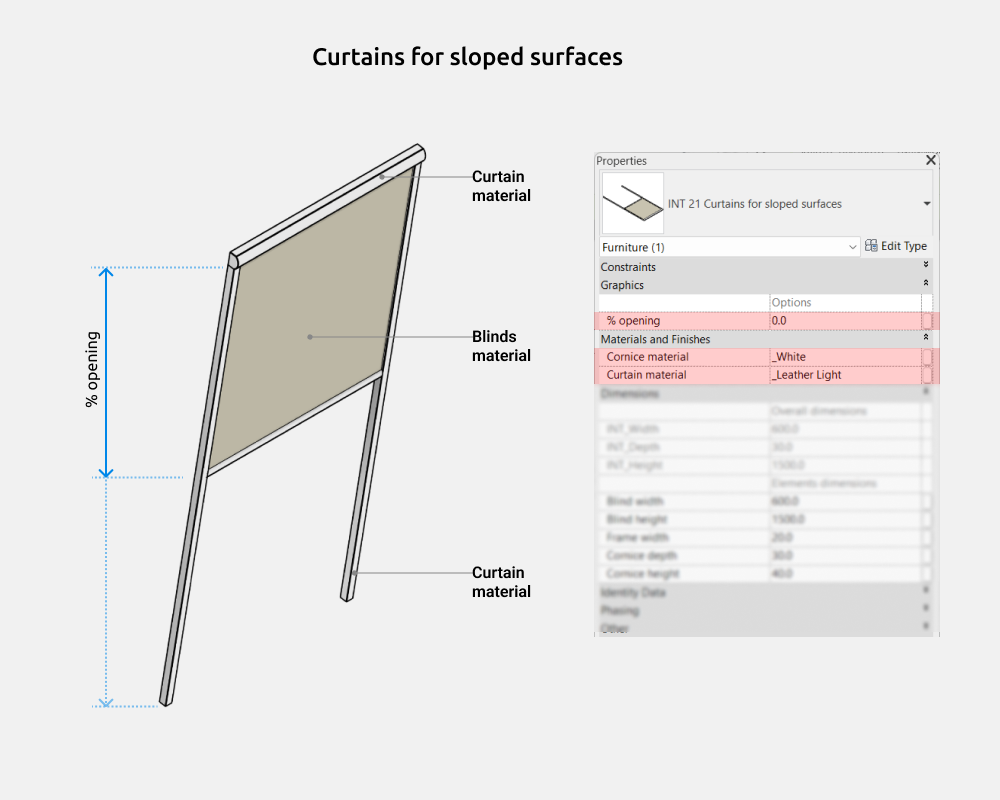

El porcentaje de apertura controla la apertura y el cierre sin cambiar los parámetros de dimensiones. Cornice material y Curtain material permiten ajustar los materiales del cortinero y del tejido.

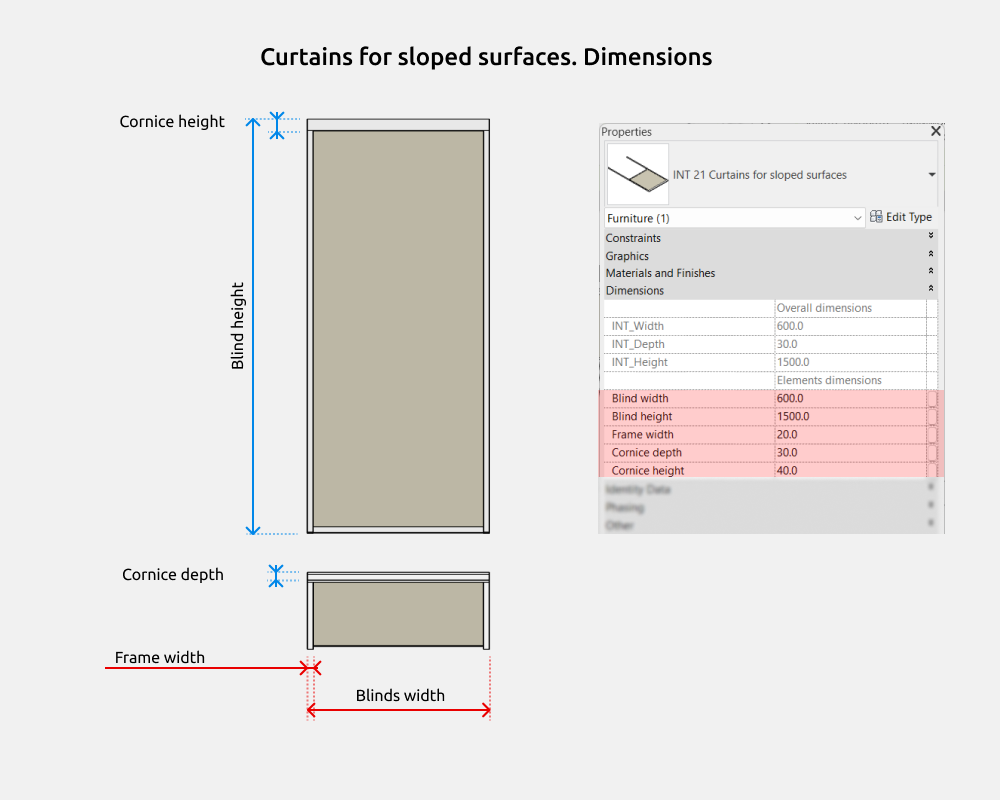

Blind width, Cornice depth y Blind height definen las dimensiones generales. Frame width y Cornice height se ajustan por separado.
Los parámetros en gris, como ADSK_Dimension_Width, se utilizan en los cálculos y las fórmulas y no se editan manualmente.
Cortinas para ventanas irregulares

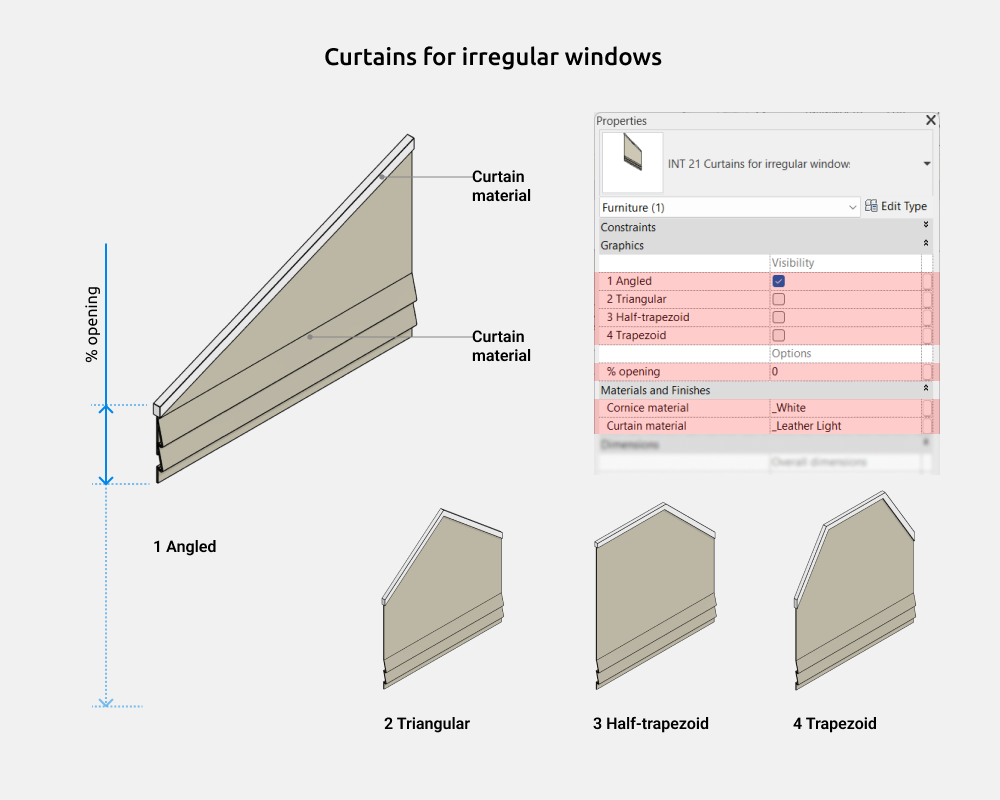

Los siguientes interruptores permiten activar o desactivar las formas.
- Con una pendiente (1 Angled)
- Triangular (2 Triangular)
- Medio trapecio (3 Half-trapezoid)
- Trapecio (4 Trapezoid)
% opening controla la apertura y el cierre sin modificar los parámetros de dimensiones. Cornice material y Curtain material permiten ajustar los materiales del cortinero y del tejido.

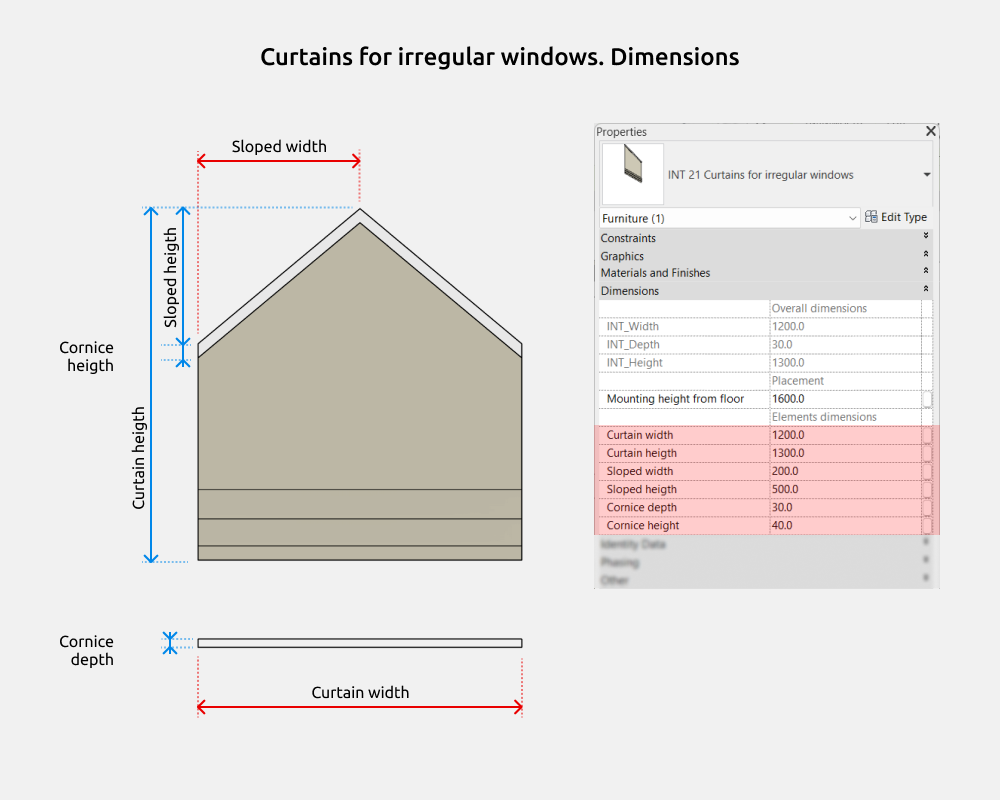

Curtain width, Cornice depth y Curtain height definen las dimensiones generales. La anchura y la altura de la pendiente (Sloped width y Sloped height), así como la altura y la profundidad del cortinero, se controlan mediante sus parámetros.
Los parámetros en gris, como ADSK_Dimension_Width, se utilizan en los cálculos y las fórmulas y no se editan manualmente.
Cortinas en arco

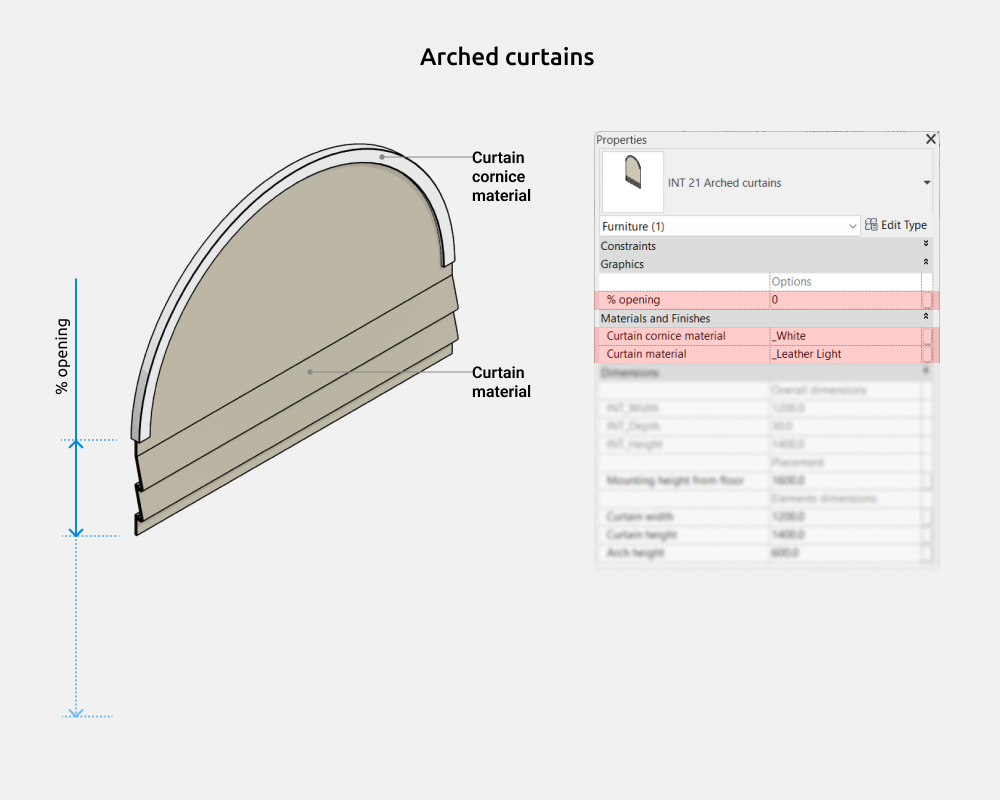

El porcentaje de apertura controla la apertura y el cierre sin cambiar los parámetros de dimensiones. Cornice material y Curtain material permiten ajustar los materiales del cortinero y del tejido.

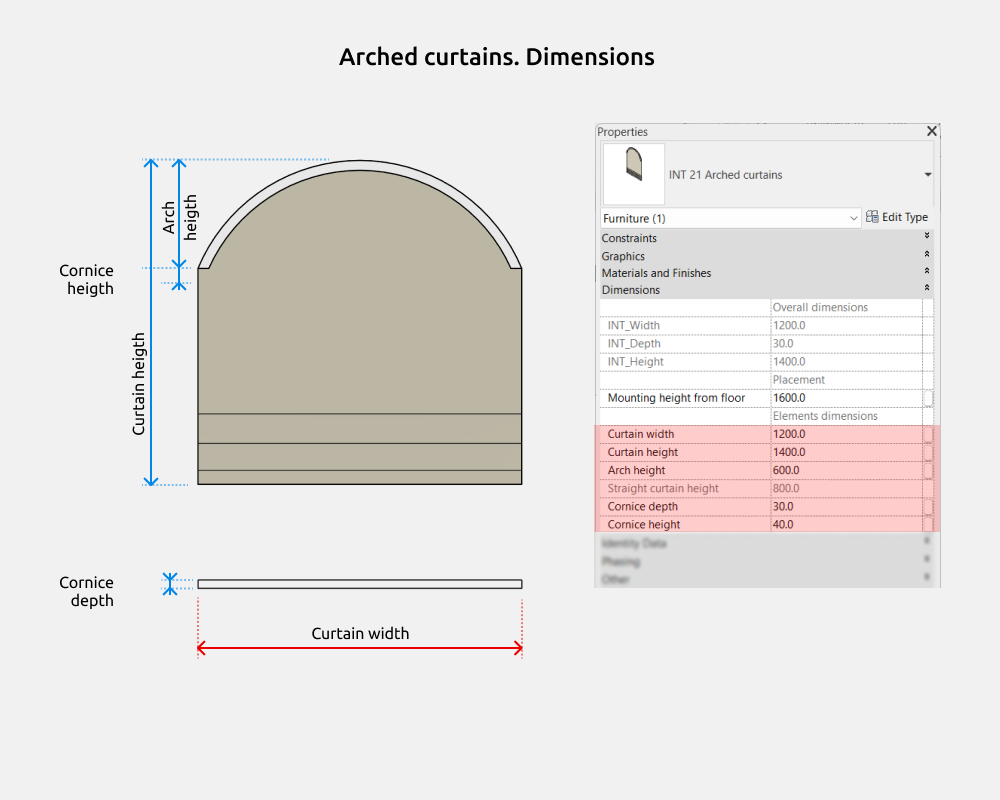

Curtain width, Cornice depth y Curtain height definen las dimensiones generales. La altura del arco (Arch height) y las dimensiones del cortinero se ajustan mediante sus parámetros específicos.
Los parámetros en gris, como ADSK_Dimension_Width, se utilizan en los cálculos y las fórmulas y no se editan manualmente.
4. REPRESENTACIÓN GRÁFICA
Ajustes gráficos

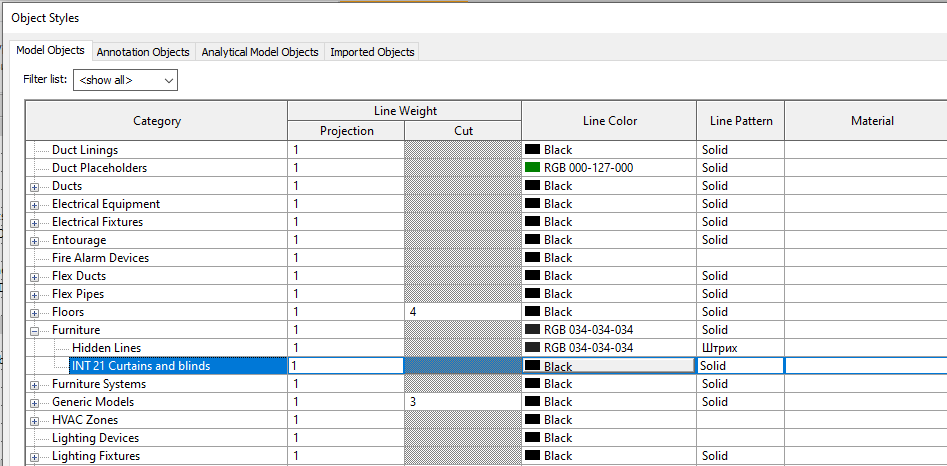

Para cambiar el color, el grosor o el patrón de las líneas, abre la ficha Gestionar, selecciona Estilos de objeto y busca INT 21 Curtains and blinds en la categoría Mobiliario.
En las familias de cortinas superpuestas y cortinas clásicas, cambia el color del patrón para modificar su representación en las plantas.
