Familias de estanterías para Revit
Baldas y estanterías en distintas configuraciones, listas para colocar en tu proyecto de Revit.
1. INFORMACIÓN GENERAL
- Nombre del conjunto Estanterías
- Versión del conjunto 1.1.0
- Versión de Revit 2019
Descripción
Este conjunto de familias de estanterías está pensado para proyectos BIM de interiorismo y arquitectura en Autodesk Revit. La biblioteca incluye familias paramétricas de estanterías y objetos decorativos.
Está dirigido a diseñadores de interiores, arquitectos y proyectistas que trabajan en proyectos residenciales y de uso público.
Carga y colocación
Para ver y cargar las familias, abre el proyecto de estanterías, copia las que necesites con Ctrl+C y pégalas en tu proyecto con Ctrl+V. También puedes abrir la carpeta de archivos de familia y arrastrarlos al proyecto.
Las imágenes y los nombres de los parámetros corresponden a la versión inglesa del conjunto. Las explicaciones están en español.

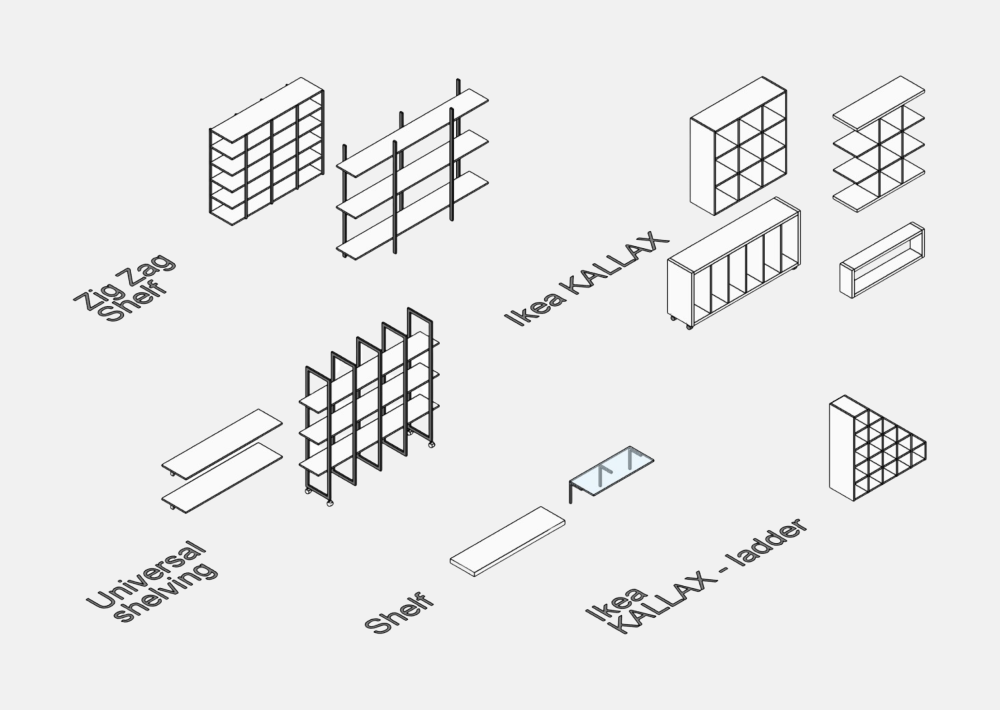

2. CONTENIDO DEL CONJUNTO
- Ikea KALLAX escalonada (Ikea KALLAX - ladder)
- Ikea KALLAX
- Balda (Shelf)
- Estantería en zigzag (Zig Zag Shelf)
- Estantería universal (Universal shelving)

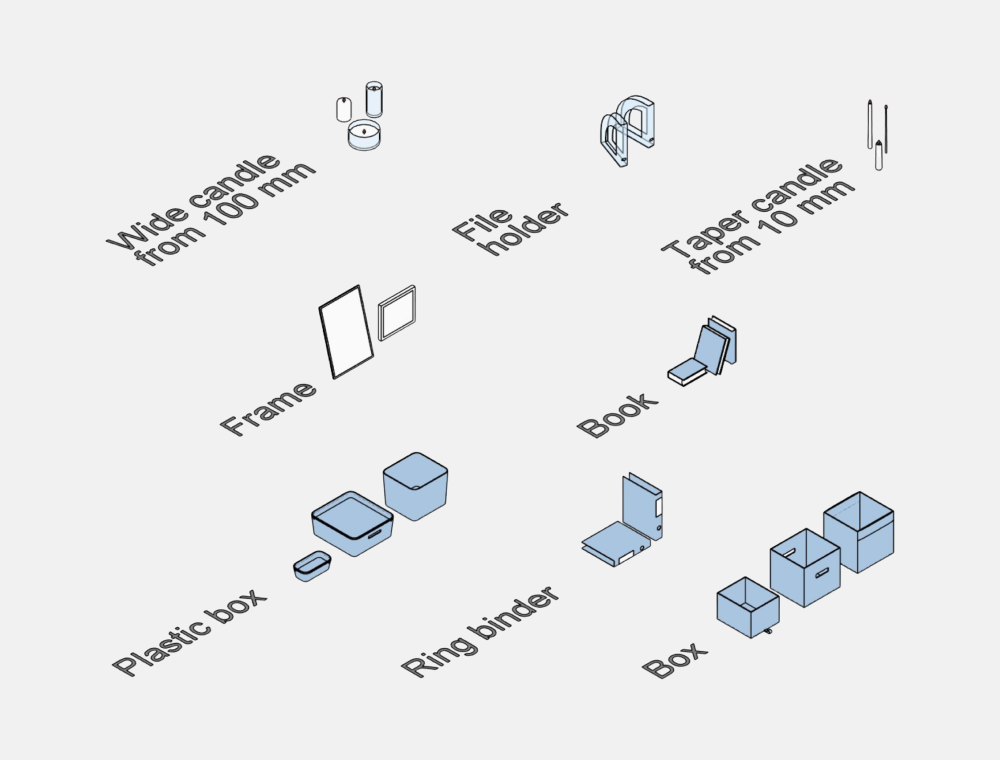

Familias de decoración.
- Libro (Book)
- Revistero (File holder)
- Archivador de anillas (Ring binder)
- Marco (Frame)
- Vela estrecha a partir de 10 mm (Taper candle from 10 mm)
- Vela ancha a partir de 100 mm (Wide candle from 100 mm)
- Caja de plástico (Plastic box)
- Caja (Box)
3. FAMILIAS
Estanterías
Dimensiones generales

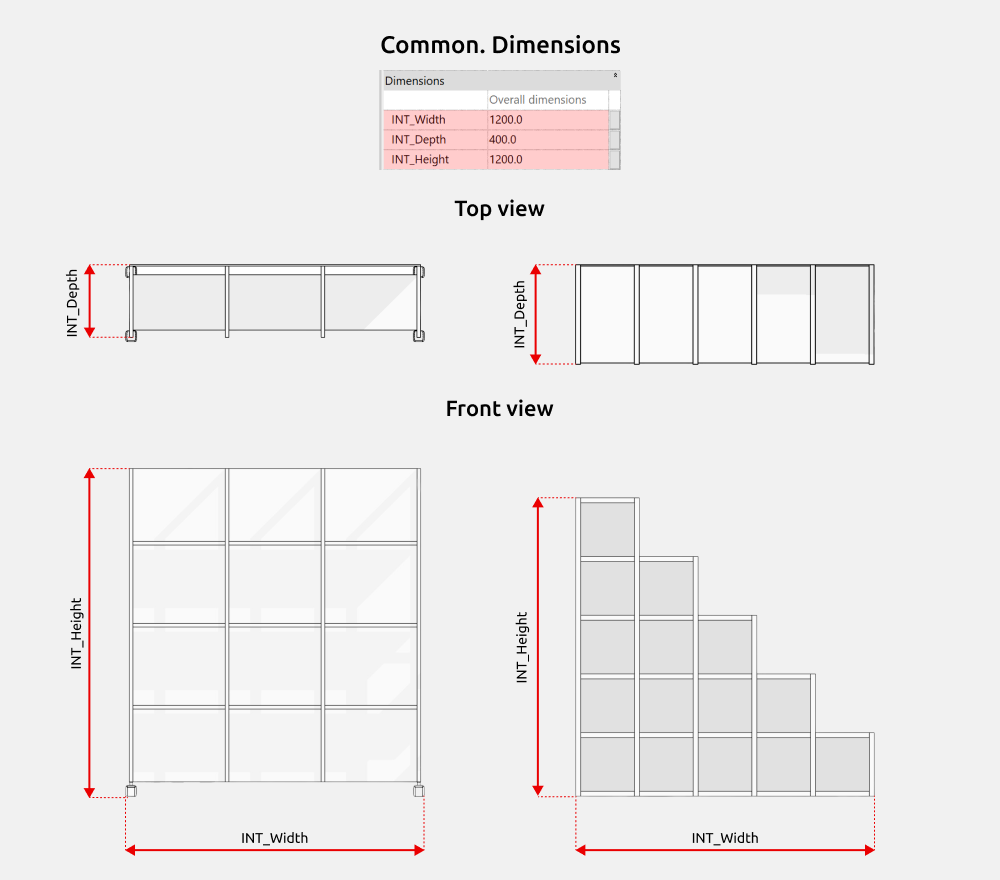

INT_Width, INT_Depth e INT_Height controlan la anchura, la profundidad y la altura totales de las estanterías.

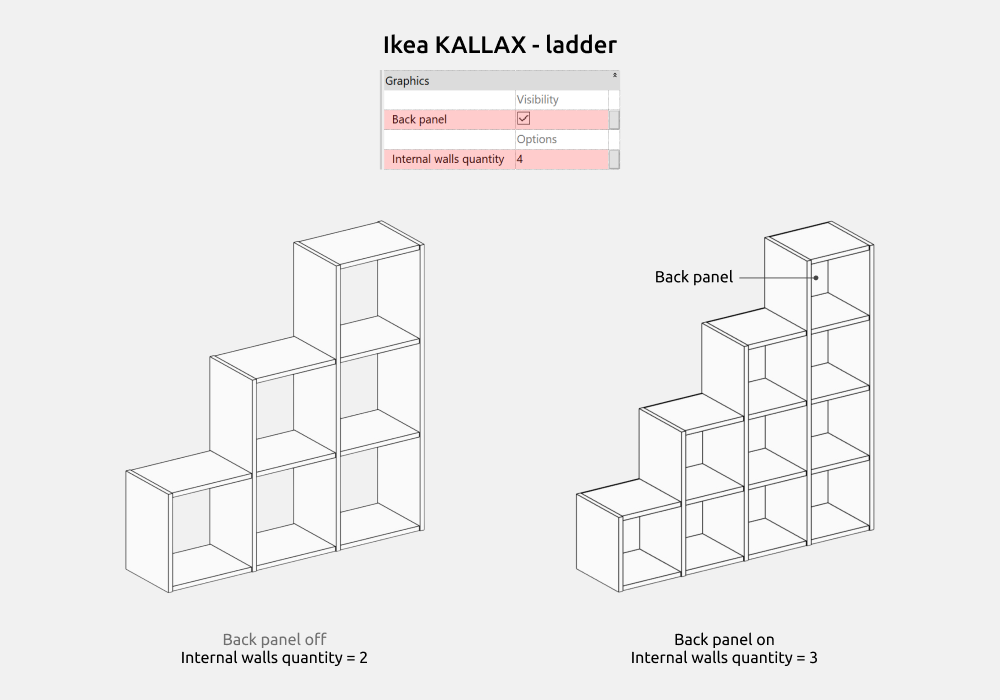

Ikea KALLAX escalonada (Ikea KALLAX - ladder)
Puedes activar o desactivar el panel trasero mediante Back panel.
Internal walls quantity permite cambiar el número de divisiones interiores.
Ikea KALLAX

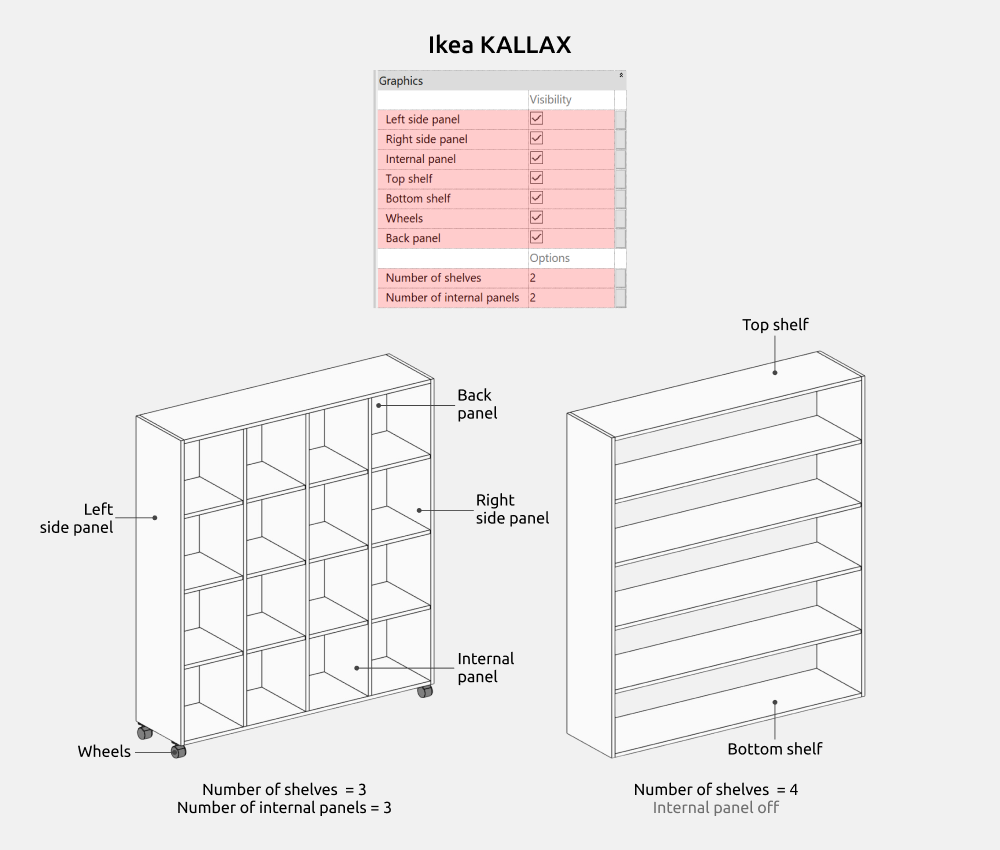

Puedes activar o desactivar estos elementos.
- Panel izquierdo (Left side panel)
- Panel derecho (Right side panel)
- Divisiones interiores (Internal panel)
- Balda superior (Top shelf)
- Balda inferior (Bottom shelf)
- Ruedas (Wheels)
- Panel trasero (Back panel)
Number of shelves cambia el número de baldas y Number of internal panels cambia el de divisiones interiores.

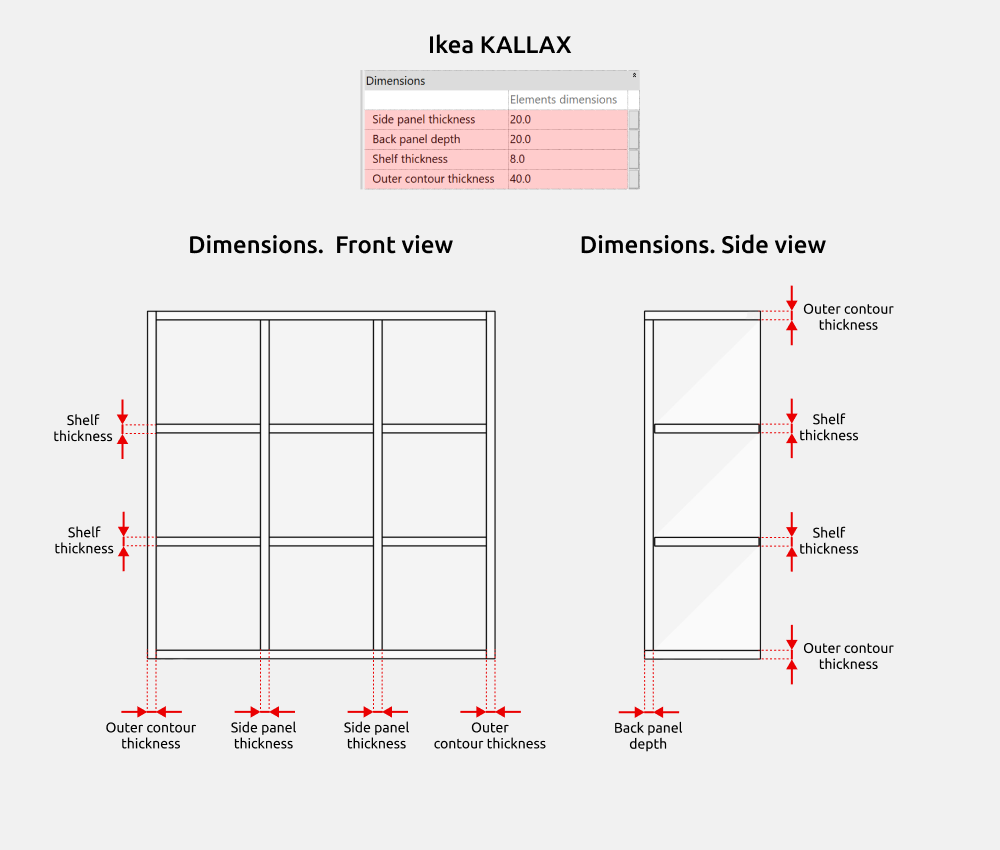

Dimensiones
- Side panel thickness indica el espesor de las divisiones interiores.
- Back panel depth indica la profundidad del panel trasero.
- Shelf thickness indica el espesor de las baldas interiores.
- Outer contour thickness indica el espesor de los laterales y de las baldas superior e inferior.
Balda (Shelf)

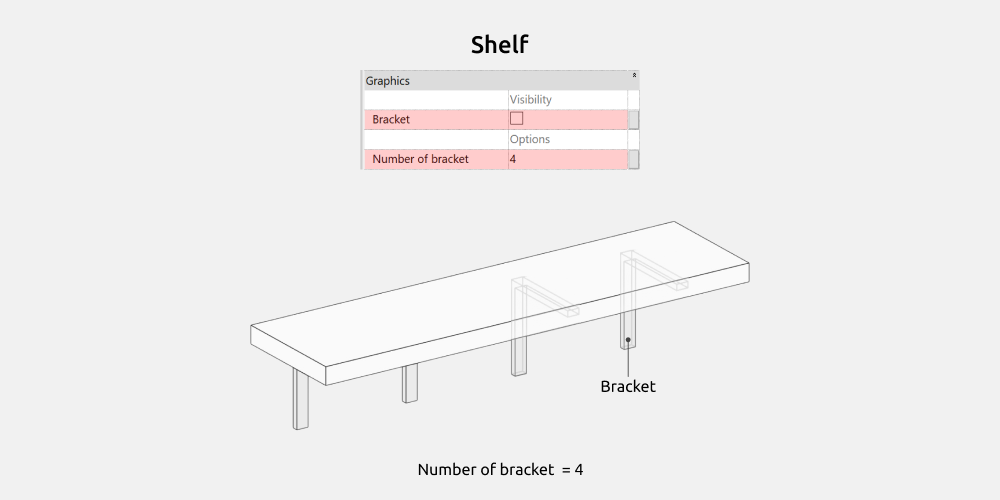

Puedes activar o desactivar los soportes con Bracket y cambiar su cantidad mediante Number of bracket.
Dimensiones

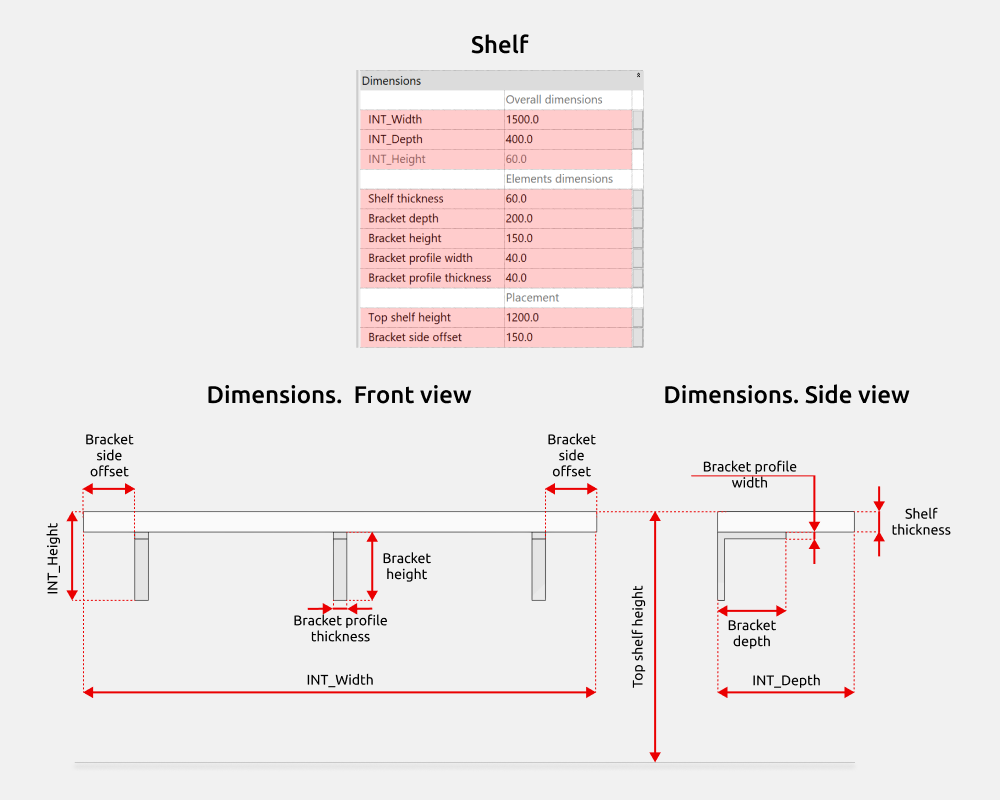

INT_Width, INT_Depth e INT_Height describen las dimensiones generales de la balda.
Algunos parámetros aparecen en gris y no se pueden modificar, pero ayudan a entender el cálculo de las dimensiones. Por ejemplo, INT_Height muestra la altura total de la balda, que resulta de sumar su espesor y la altura del soporte.
Top shelf height controla la altura de colocación de la balda. Bracket side offset controla el desplazamiento de los soportes a lo largo de su anchura.

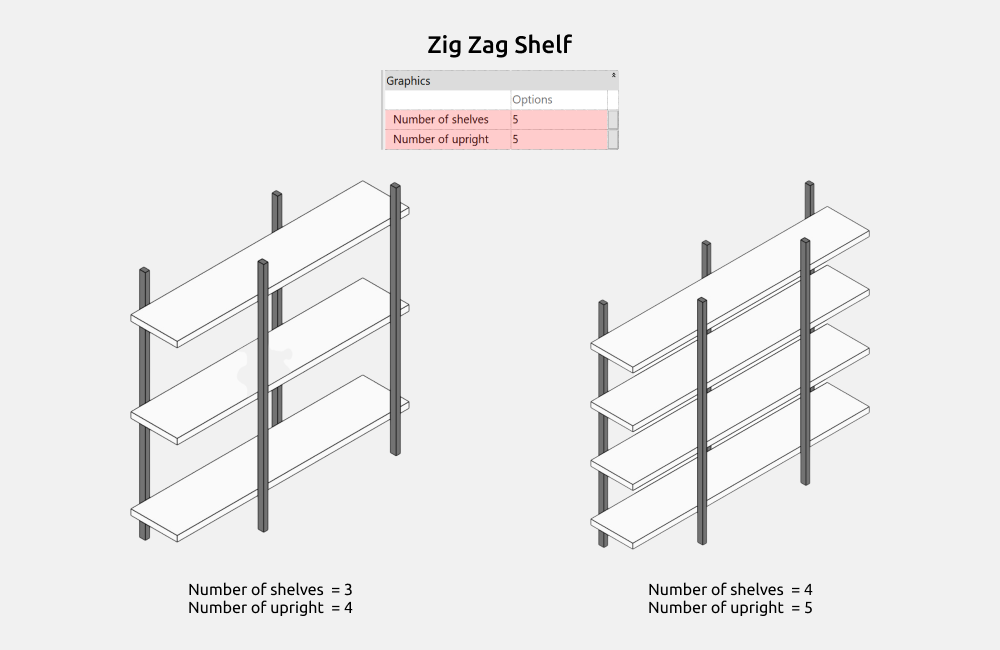

Estantería en zigzag (Zig Zag Shelf)
Puedes cambiar el número de baldas y de montantes con Number of shelves y Number of upright.

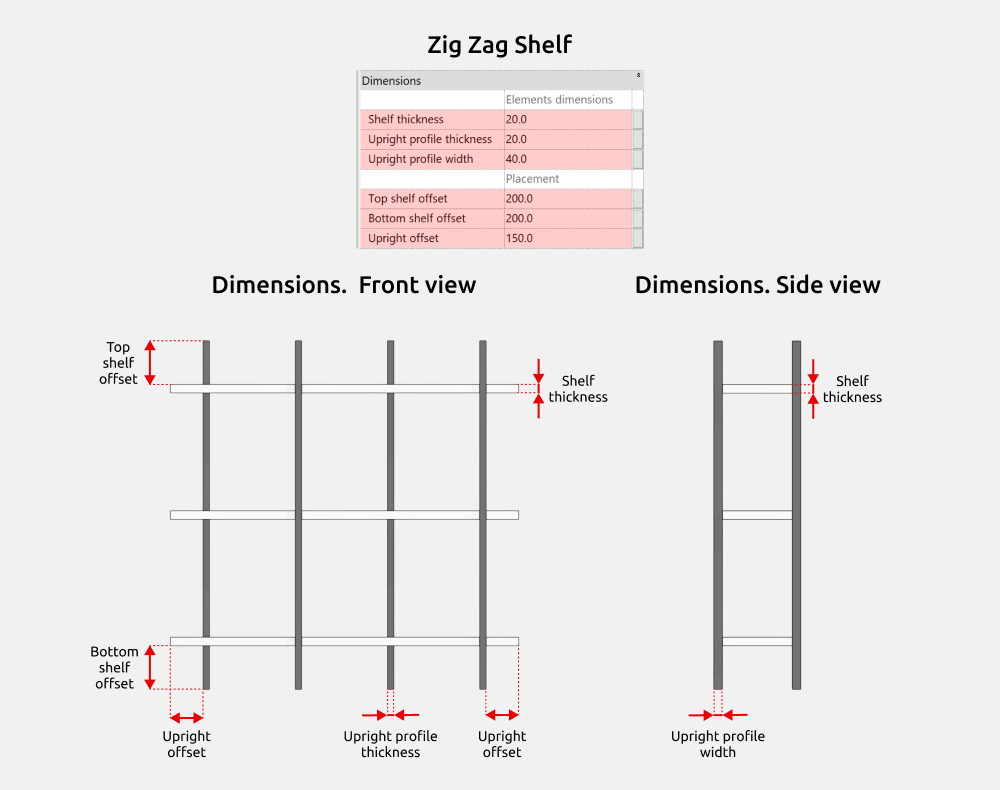

Dimensiones
Upright offset controla el desplazamiento de los montantes a lo largo de la anchura de la estantería.
Upright profile thickness y Upright profile width definen el espesor y la anchura del perfil del montante.
Top shelf offset y Bottom shelf offset ajustan el desplazamiento de las baldas superior e inferior. Shelf thickness controla el espesor de la balda.

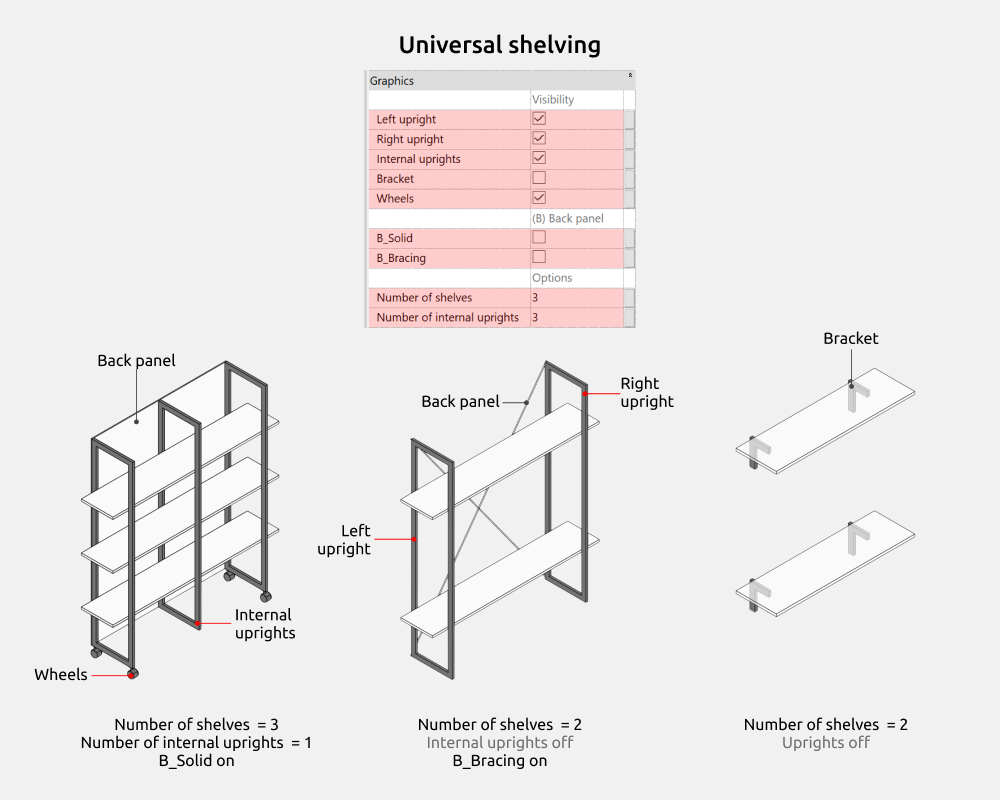

Estantería universal (Universal shelving)
Puedes activar o desactivar los siguientes elementos.
- Montante izquierdo (Left upright)
- Montante derecho (Right upright)
- Montantes interiores (Internal uprights)
- Soporte (Bracket)
- Ruedas (Wheels)
Tipos de panel trasero disponibles.
- Panel continuo (B_Solid)
- Arriostramiento (B_Bracing)
Number of shelves y Number of internal uprights permiten ajustar el número de baldas y de montantes interiores.
Dimensiones

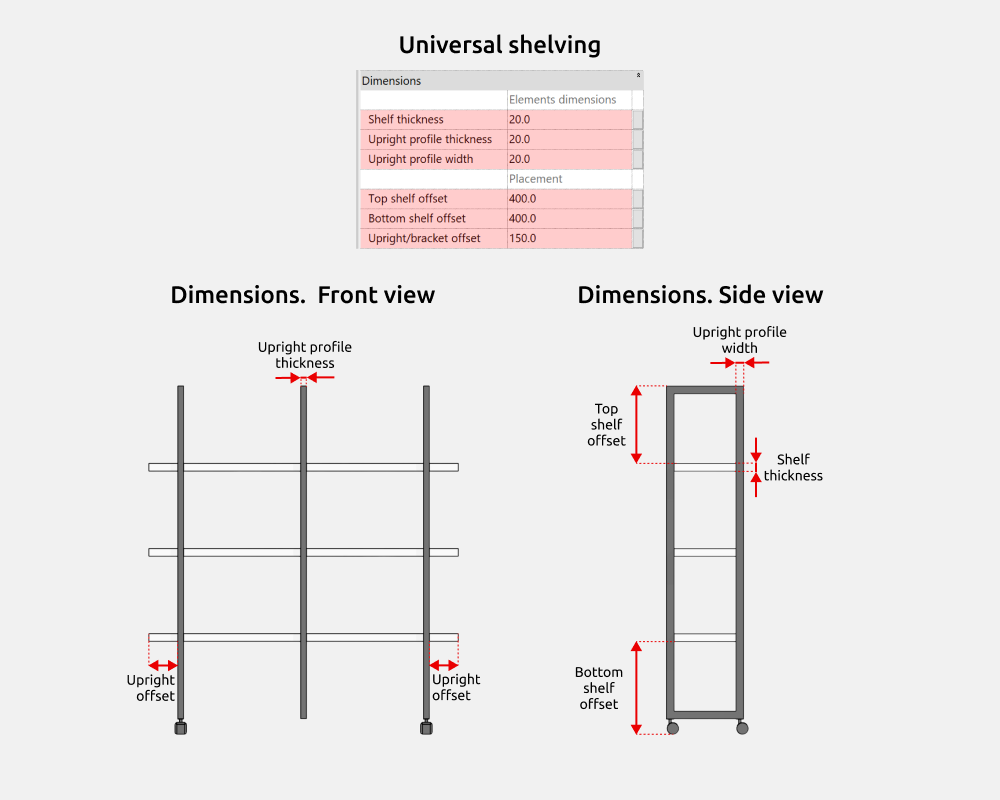

Upright/bracket offset controla el desplazamiento de los montantes a lo largo de la anchura de la estantería.
Upright profile thickness y Upright profile width definen el espesor y la anchura del perfil del montante.
Top shelf offset y Bottom shelf offset ajustan el desplazamiento de las baldas superior e inferior. Shelf thickness controla su espesor.
Upright/bracket offset también controla el desplazamiento lateral de los soportes.

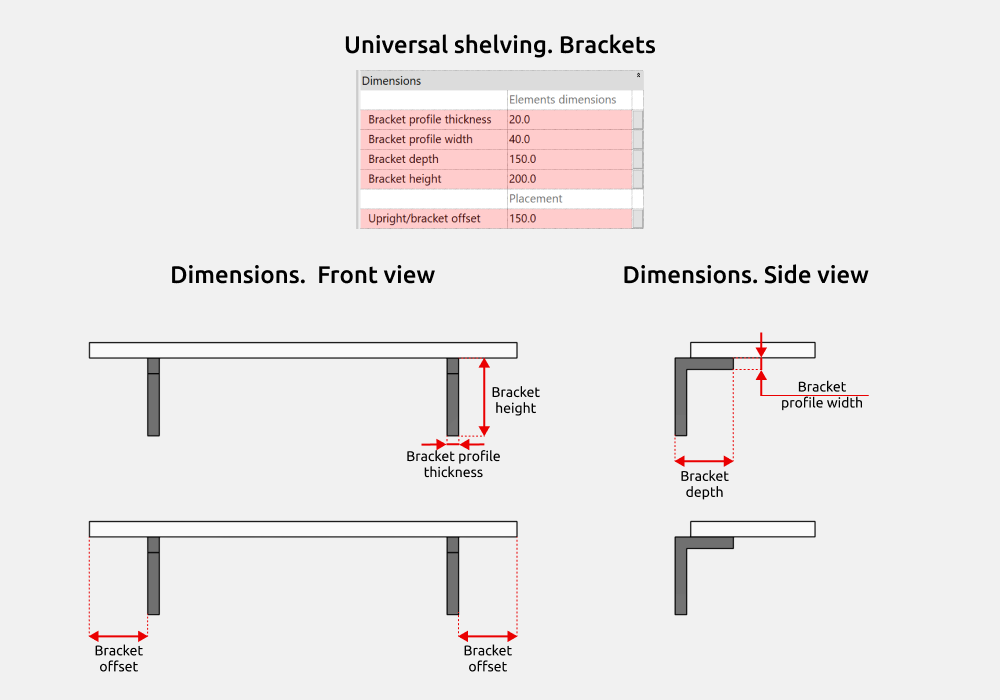

Bracket depth, Bracket height, Bracket profile thickness y Bracket profile width permiten ajustar la profundidad y la altura del soporte, así como el espesor y la anchura de su perfil.
Opciones

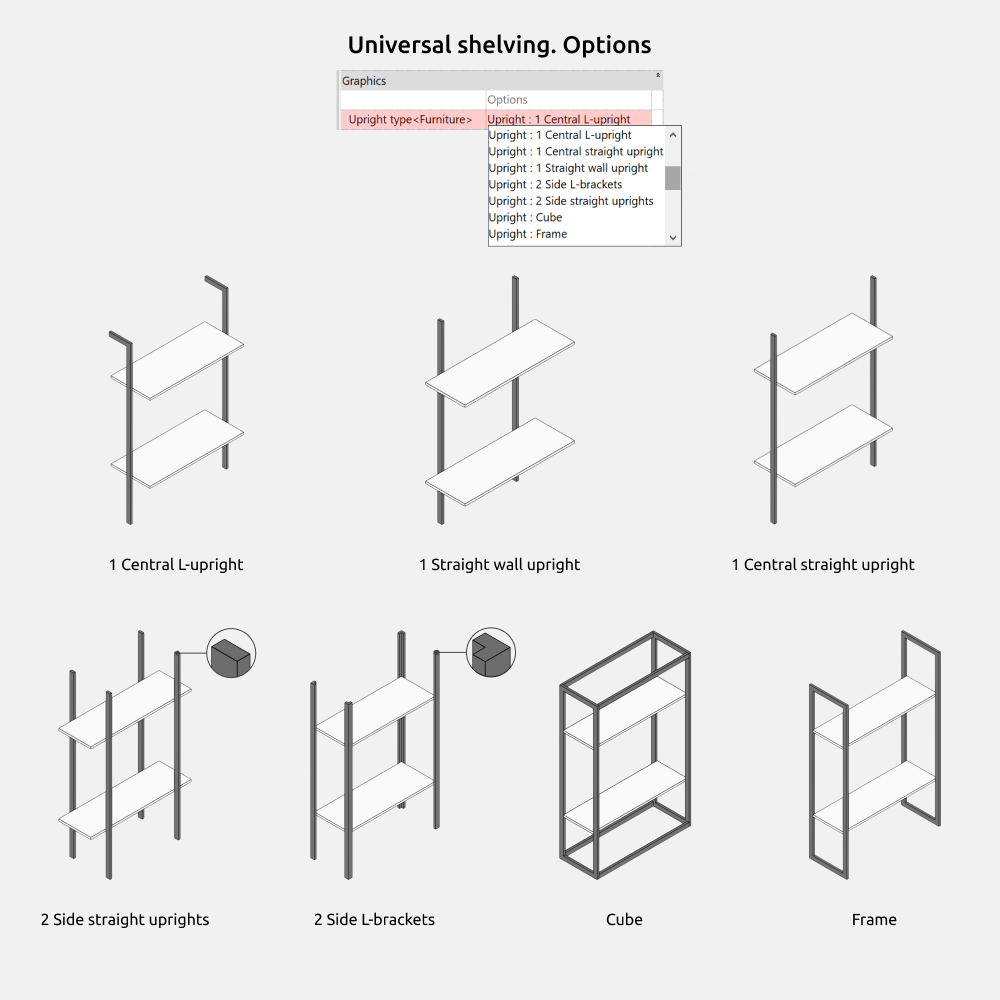

Puedes elegir estos tipos de montante.
- Un montante central en L (1 Central L-upright)
- Un montante recto junto a la pared (1 Straight wall upright)
- Un montante recto central (1 Central straight upright)
- Dos montantes rectos laterales (2 Side straight uprights)
- Dos soportes laterales en L (2 Side L-brackets)
- Cubo (Cube)
- Marco (Frame)
Decoración
Las familias de decoración permiten llenar las estanterías y los sistemas de almacenamiento abiertos según las necesidades del interior.
Su altura, anchura y profundidad se pueden ajustar para adaptar los objetos a las dimensiones concretas de las baldas.
¿Te gustan estas familias?
Estas familias forman parte del set completo de familias de Revit para diseñadores de interiores: todo lo que necesitas para modelar interiores, en un solo paquete.
Ver el set completo →
