Бесплатные семейства Revit: как избежать ошибок в проекте
Когда скачиваете семейство Revit, убедитесь, сможете ли вы настроить его под свой проект. Недостаточно одного красивого внешнего вида. Семейство может быть непараметрическим, и нужные вам параметры могут отсутствовать.
Я создаю семейства Revit для дизайнеров интерьера. Для меня важно, чтобы модель была красивой и ее можно было гибко настроить. Поэтому в нашей библиотеке BIMCORE мы делаем параметрические семейства.

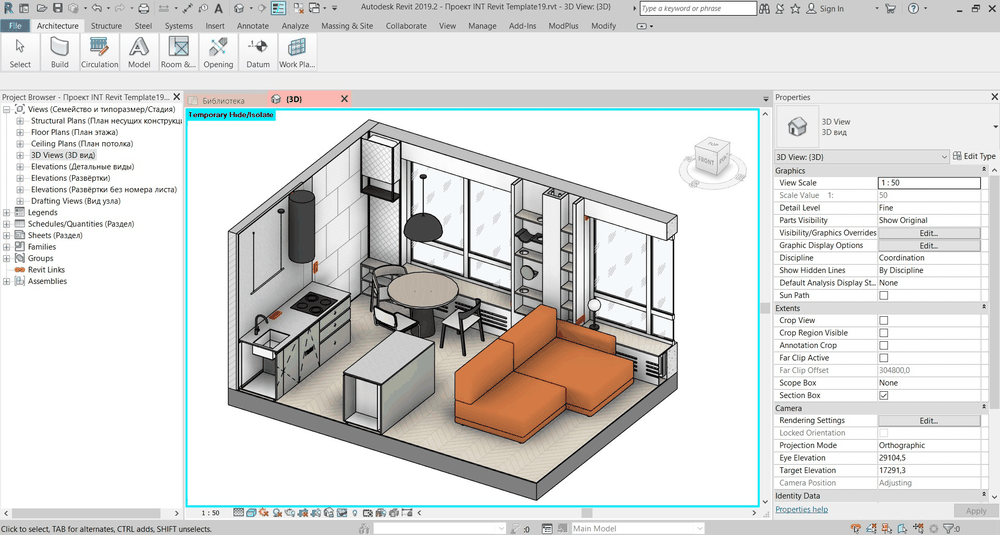

Интерьерный проект в Revit с мебелью BIMCORE.
Чем вы рискуете, оставляя в проекте непараметрическое семейство
Допустим, вы скачали диван, который похож на выбранный для проекта. Он подходит по форме, но отличается по ширине и глубине. Если оставить его как есть, вы можете оценить планировку и эргономику неверно. На плане места будет достаточно, а после установки реального дивана проход может оказаться слишком узким.
Со шкафом или кухней последствия могут быть заметнее. Более глубокий корпус занимает часть прохода. Открытая дверца может упереться в стол или в потолочный светильник. Такие вещи лучше увидеть в модели до того, как мебель заказана.
У непараметрического семейства нужные размеры нельзя просто поменять в свойствах. Придётся редактировать семейство или искать другую модель. Если уже столкнулись с этим, можете воспользоваться нашим семейством кухни для Revit. Оно максимально гибкое и гарантирует, что вы избежите ошибок.
Зачем нужны параметрические семейства
В параметрическом семействе размеры и другие свойства связаны с моделью. Например, вы меняете ширину дивана, и его геометрия перестраивается по правилам, заложенным при создании семейства. Какие именно изменения доступны, зависит от конкретного семейства и разработчика.

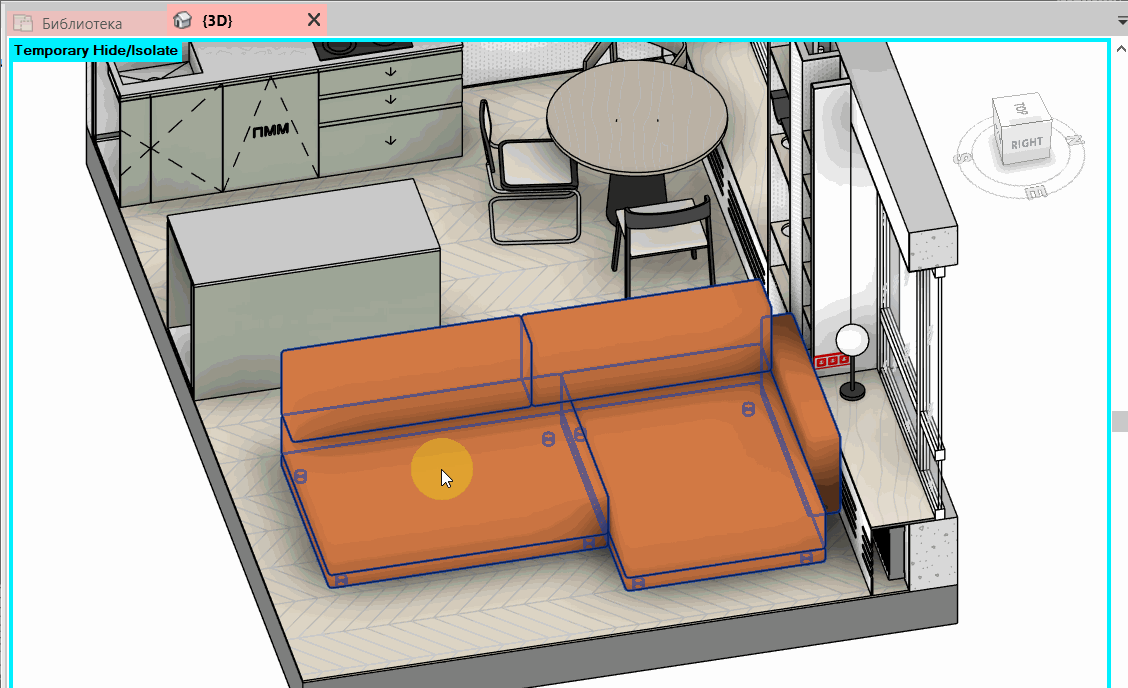

Размер дивана меняется через параметры семейства непосредственно в интерьерном проекте.
Для интерьерного проекта я вижу в этом несколько преимуществ.
Быстрая настройка. Можно менять габариты, материалы и конфигурацию через параметры. Это особенно удобно, когда заказчик просит заменить предмет после согласования планировки.
Проверка реальной эргономики. После ввода нужных размеров видно, сколько места занимает мебель. Проходы можно измерить и проверить на соответствие нормам.
Проще заметить пересечения. На плане и в 3D можно посмотреть, не заходит ли мебель на соседний предмет. Если в семействе предусмотрено открывание, можно также проверить положение дверцы. Это поможет увидеть ошибку и быстро ее исправить, пока это не стало проблемой.
Модель ближе к будущему интерьеру. Когда размеры, форма и материалы соответствуют выбранному решению, заказчику проще понять, какой результат вы предлагаете. Для этого важны материалы и исходная форма семейства. Мы в полном интерьерном наборе делаем все, чтобы вам не пришлось искать семейства.
Бесплатное семейство тоже может подойти
Бесплатность сама по себе ничего не говорит о качестве файла. Среди бесплатных семейств есть параметрические модели. Есть и модели конкретных производителей с фиксированными размерами, которые подходят, если в проекте используется именно его.
Я бы смотрел на то, отвечает ли семейство вашей задаче. Если размеры совпадают с выбранным изделием и ничего менять не требуется, фиксированная модель может быть вполне подходящей. Однако если вам понадобится заменить ее на другую, сразу возникнут сложности с поиском. Поэтому мы предлагаем использовать наши универсальные семейства, не привязанные к производителям.
Источники для скачивания бесплатных семейств собраны в нашей статье о бесплатных семействах Revit.
Как проверить любое семейство после скачивания?
Перед использованием в рабочем проекте загрузите семейство в отдельный тестовый файл.
- Сверьте ширину, глубину и высоту семейства с вашим проектом. Посмотрите, что именно входит в указанный размер.
- Измените параметры, которые понадобятся в проекте. Проверьте, меняется ли геометрия при изменении размеров.
- Посмотрите, как ведет себя семейство на плане, развёртке и в 3D. Проверьте, подходит ли его отображение для ваших чертежей.
- Проверьте, как ведет себя семейство на низком, среднем и высоком уровне детализации. Иногда ничего не будет меняться, но часто для низкого уровня детализации делается упрощенное отображение.
При вводе размеров учитывайте возможность производителя сделать это. Ввести произвольное число в модель проще, чем изготовить предмет такого размера.
Какой подход мы используем в BIMCORE
Наш полный интерьерный набор объединяет параметрические семейства для работы над интерьером частного дома или квартиры. Их можно гибко настраивать при подготовке чертежей и для демонстрации проекта заказчику.
Если вы регулярно делаете интерьеры в Revit, такая библиотека позволяет вам использовать одни и те же семейства в разных проектах, не тратя время на поиск новых. Можно попробовать нашу библиотеку с одной категории, например посмотреть, как устроены наши семейства кухни, и оценить, подходят ли они для вашей работы.
Проект Revit с семействами диванов из набора Диваны.
Посмотрите наш интерьерный набор и выберите семейства, с которыми сможете точнее показать свой проект и удобнее вносить изменения.
