5 причин, почему семейство Revit плохо отображается на плане
Семейство размещено в Revit и в 3D выглядит красиво, а на плане видны лишние линии, не получается настроить материал, под семейством видно покрытие пола или сплошная белая заливка, которую не получается изменить? Причина почти всегда одна из пяти. Ниже разместил их в том порядке, в котором их удобно проверять в проекте, от импорта и настроек проекта к редактированию семейства.
1. Импортированная геометрия

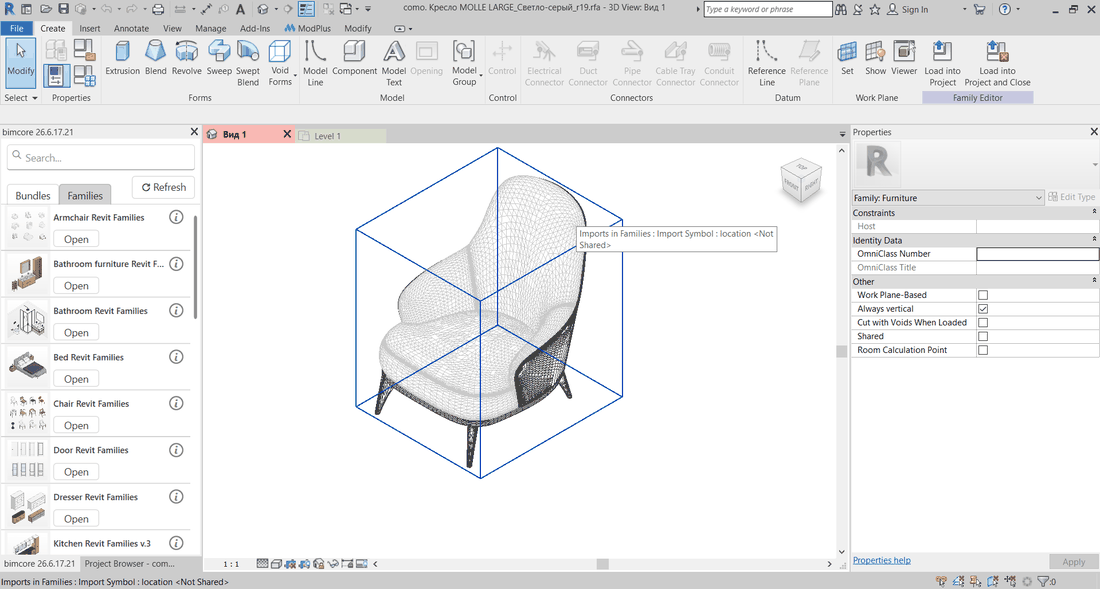

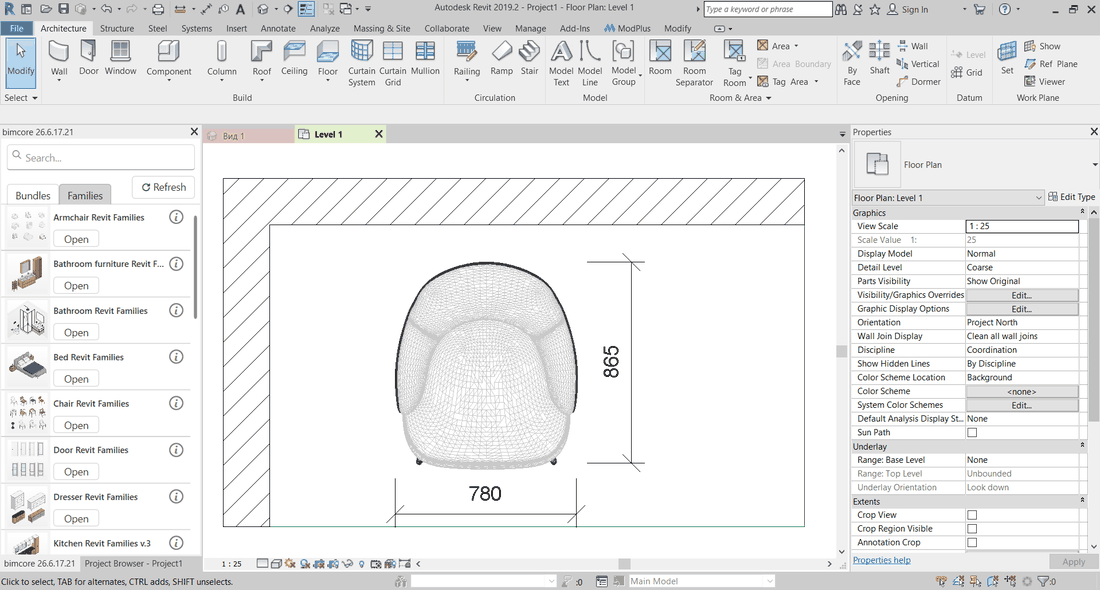

Семейство собрано не из геометрии Revit, а из импортированного файла из AutoCAD, 3ds Max или другой программы. Такие семейства часто раздают бесплатно, и снаружи они выглядят впечатляюще реалистично. Но отображение на плане у таких семейств часто страдает. Из-за большого количества граней на таких моделях образуется сетка из линий, которую убрать очень сложно. Материалы у такого семейства тоже почти нельзя изменить.
Проверка вашего случая. Выберите семейство и откройте его в редакторе семейств. Если геометрия выделяется одним куском и в свойствах видно, что это импорт, перед вами именно этот случай.
Пользуйтесь такими семействами с осторожностью!

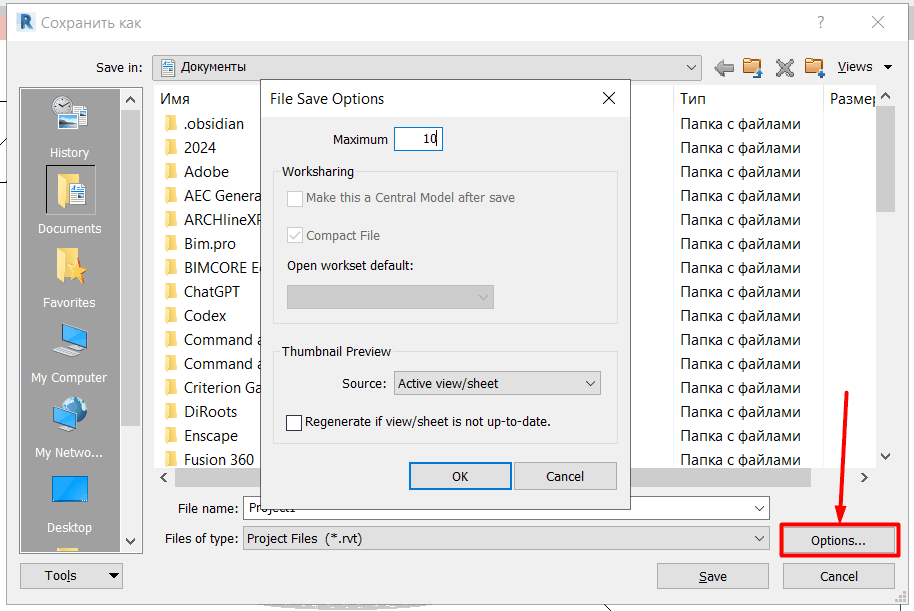

Импортированная геометрия тяжёлая, и файл с ней чаще ломается, его не получается открыть, и из-за этого приходится переделывать всю работу с нуля. Чтобы избежать серьёзных последствий, перед работой с таким семейством нажмите Сохранить как, дальше кликните Опции и поставьте в поле Максимум значение 10. Если файл повредится, у вас останется 10 предыдущих версий проекта.
Предыдущая версия проекта появляется каждый раз, когда вы нажимаете Сохранить.
Что еще нужно проверить в бесплатных семействах до загрузки в проект, я разобрал в статье о рисках бесплатных семейств Revit.
2. Низкий уровень детализации
У большинства семейств три варианта отображения на плане. На низком уровне детализации часто видна упрощённая геометрия семейства, на среднем и высоком появляется модель целиком. Если настройка у плана стоит на низком уровне, шкаф превращается в прямоугольник, а сложная мебель может исчезнуть совсем.

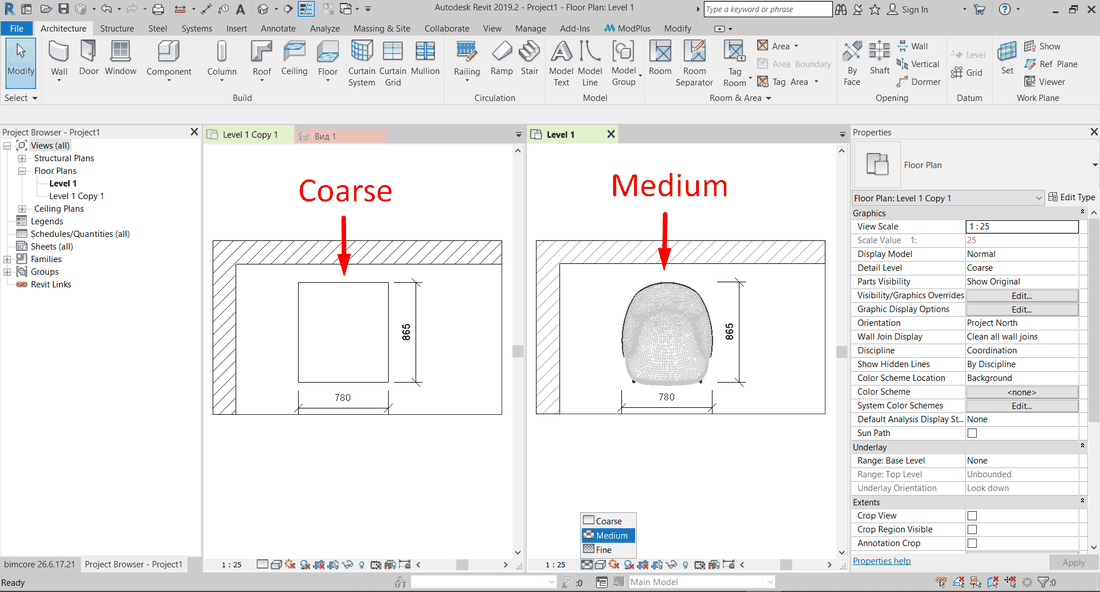

Переключите Уровень детализации на панели управления видом внизу окна на Средний или Высокий и посмотрите на семейство ещё раз. Если отображение изменилось, то проблема решена.

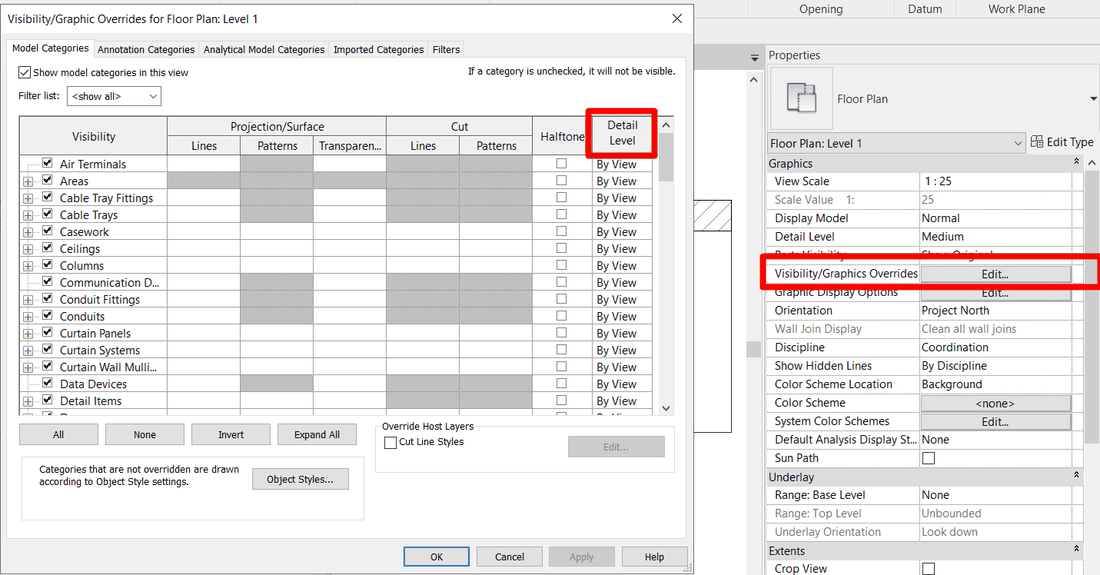

Если для категории назначен фиксированный уровень детализации в окне Переопределения видимости/графики, то семейство может не изменить отображение при смене уровня детализации. Проверьте настройки в этом окне до того, как решить, что это не ваш случай.

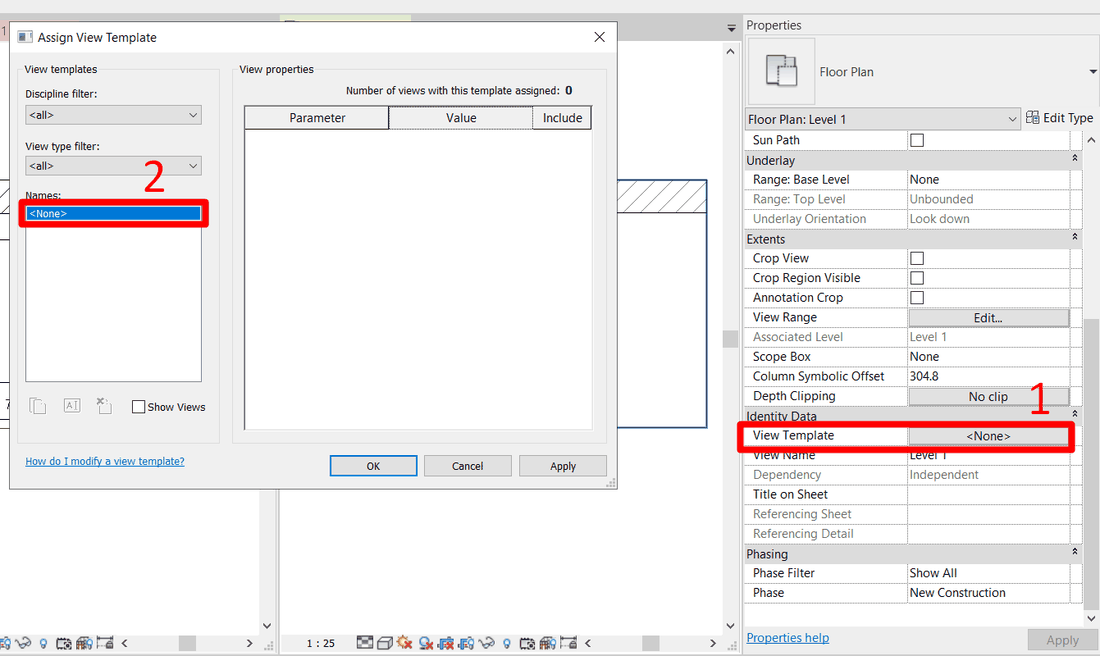

Если плану назначен шаблон вида, уровень детализации может быть закреплён шаблоном. Тогда меняйте настройку в шаблоне или снимите его с этого плана.
3. Визуальный стиль «Каркас»

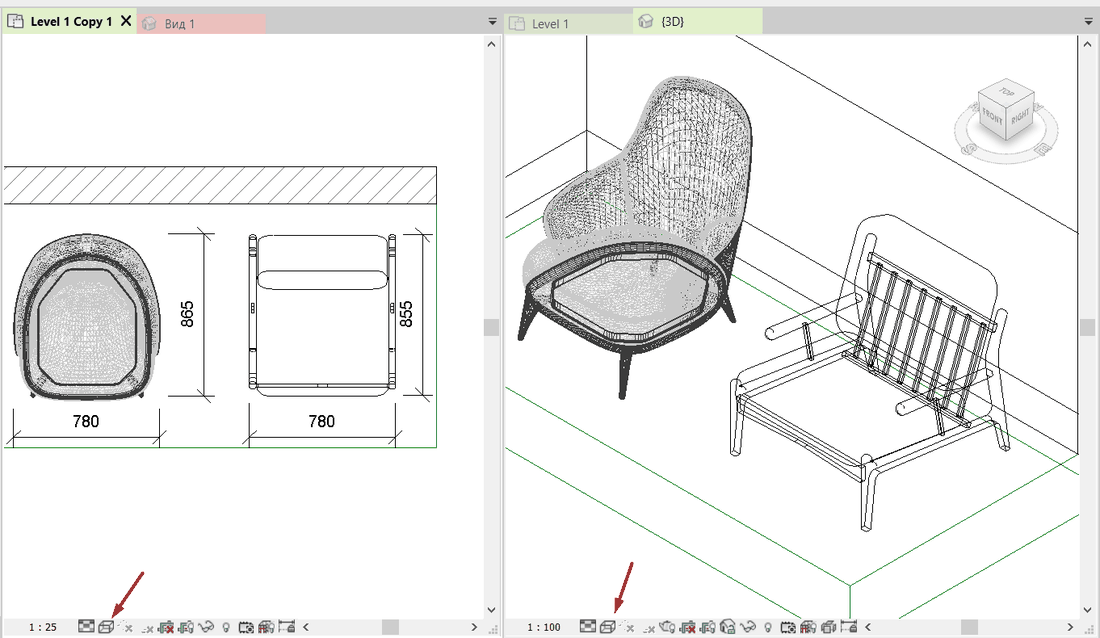

В стиле Каркас Revit показывает только рёбра модели, всё семейство при этом прозрачное. На плане все элементы становятся прозрачными, заливки пропадают, а сквозь мебель видно всё, что находится под ней. Стиль легко включить случайно и потом искать проблему в семействе.

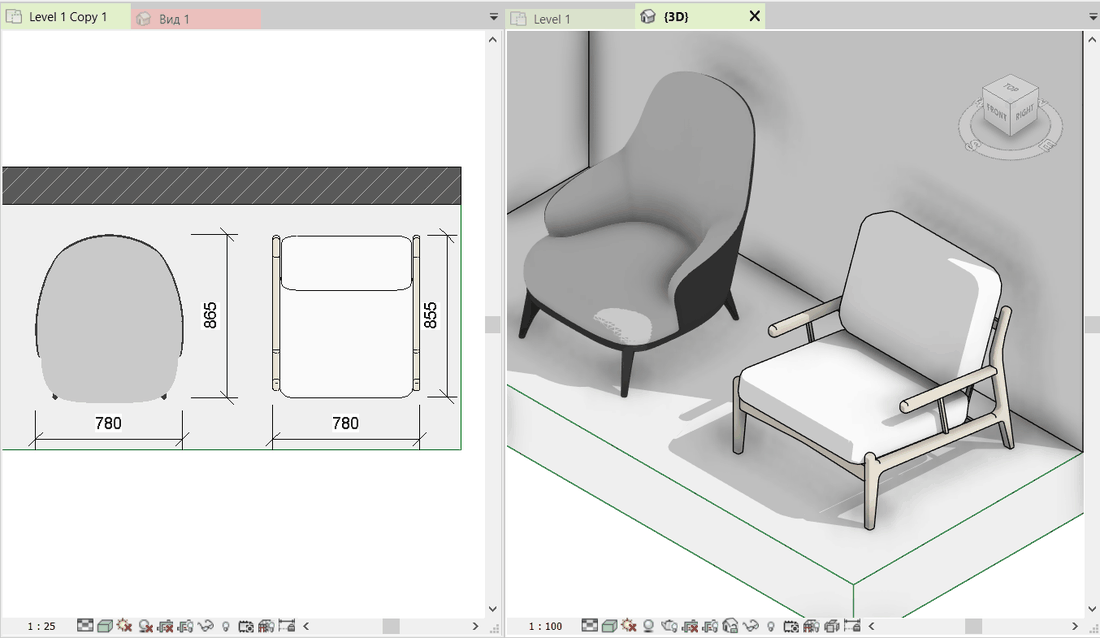

Откройте Визуальный стиль на панели управления видом и выберите Невидимые линии или Заливка. В первом случае мебель получит непрозрачный контур, во втором ещё и цвет материалов. Для чертежей обычно достаточно стиля Невидимые линии, для 3D лучше использовать Заливка.
4. Прозрачность
Прозрачность назначают категории, фильтру или отдельному элементу, и она сохраняется в виде, пока её не снять. Обычно её ставят на время, чтобы увидеть элементы под мебелью, и забывают вернуть.

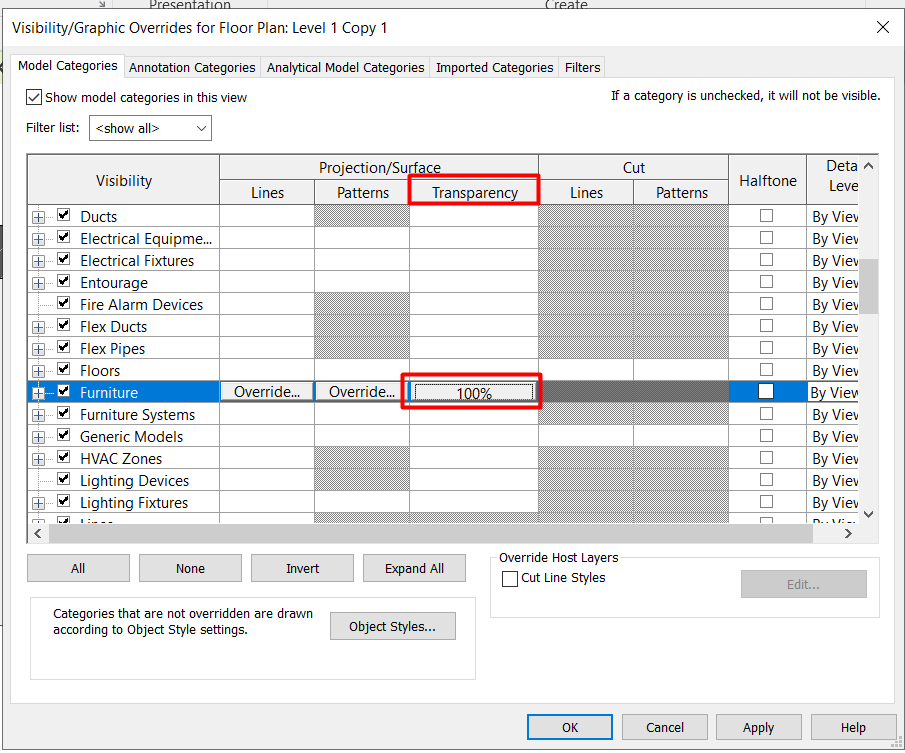

Откройте Переопределения видимости/графики и проверьте столбец Прозрачность у категорий мебели, оборудования и обобщённых моделей. Затем проверьте вкладку с фильтрами.

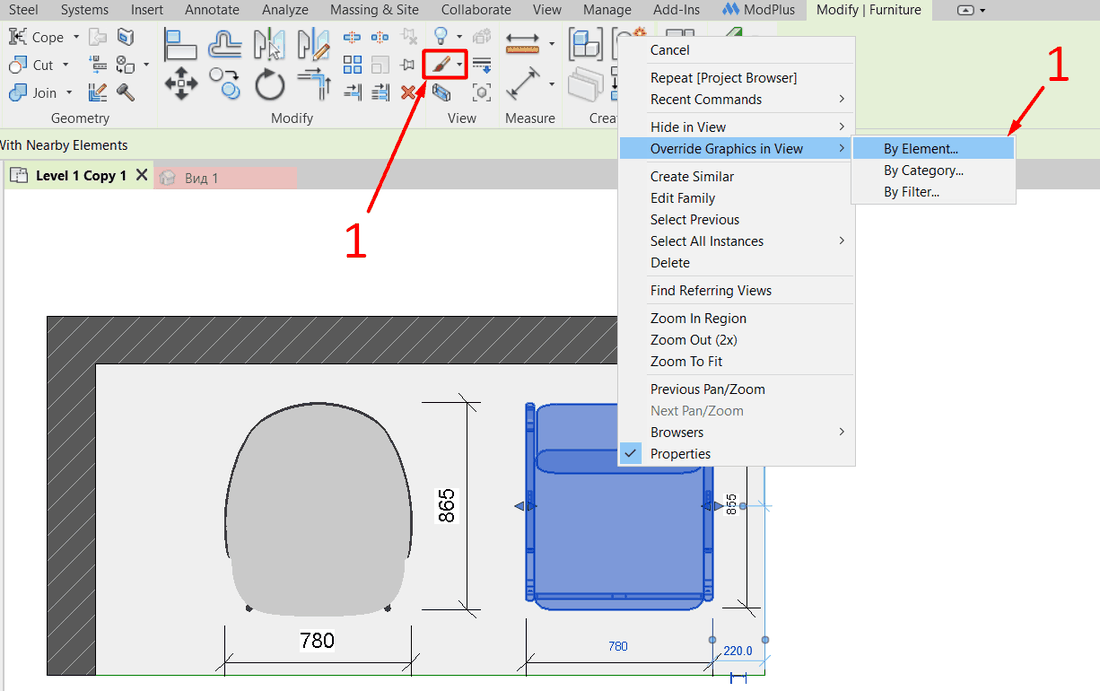

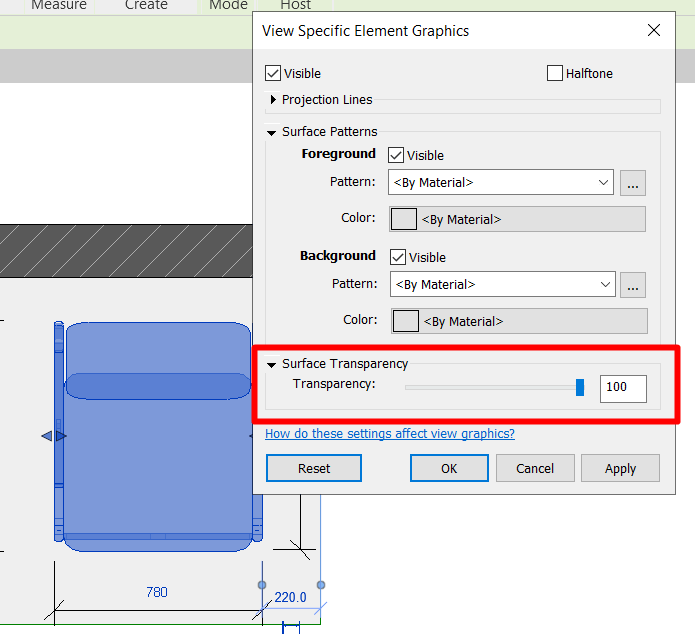

Если прозрачно только одно семейство, щёлкните по нему правой кнопкой, выберите Переопределить графику на виде, затем По элементу и верните прозрачность поверхности в 0.

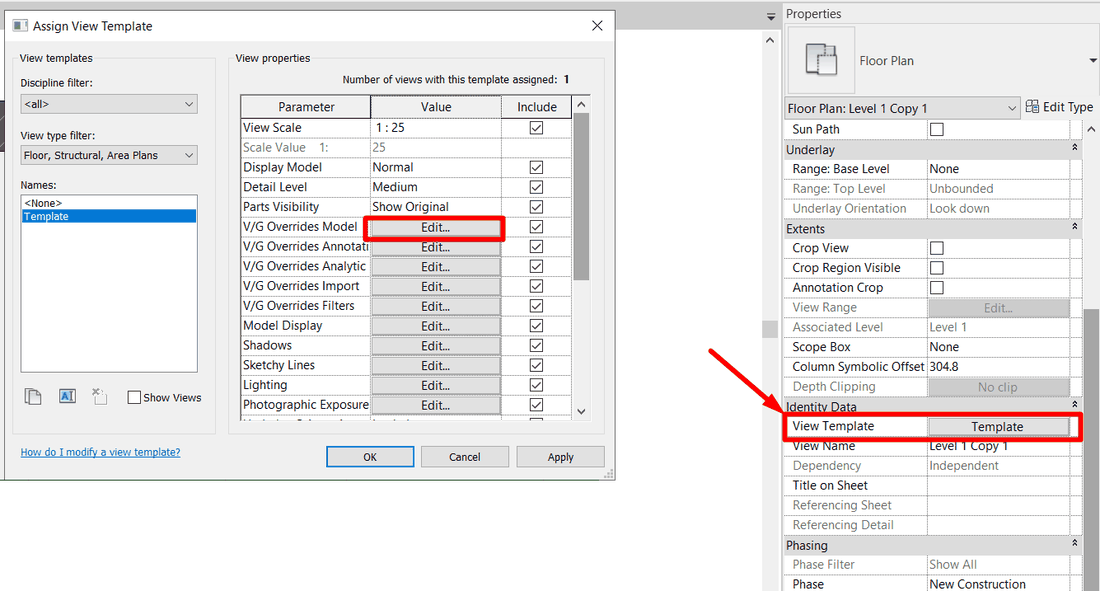

Если прозрачность стоит на нескольких планах сразу и вы не можете её изменить, проверьте, не назначен ли виду шаблон вида. Одно исправление в шаблоне снимет её со всех планов, к которым он применён.
5. В семействе настроено 2D-обозначение вместо 3D
Часть семейств сделана так, что на плане вместо модели показывается 2D-обозначение из символических линий и области маскировки. Объёмная геометрия на плане при этом выключена. Обозначение рисовали под один размер и одну форму, поэтому после изменения параметров оно расходится с моделью, а при масках закрывает заливку и материалы.
Откройте семейство в редакторе семейств и посмотрите план. Если на нём лежат символические линии или область маскировки, а модель не видна, у вас есть два пути.
Первый способ: удалите 2D-обозначение целиком, выделите объёмную геометрию, нажмите Параметры видимости и включите показ на планах. Revit будет показывать на плане реальную форму семейства. Если категория относится к разрезаемым, геометрия также будет отображаться в сечении секущей плоскостью.

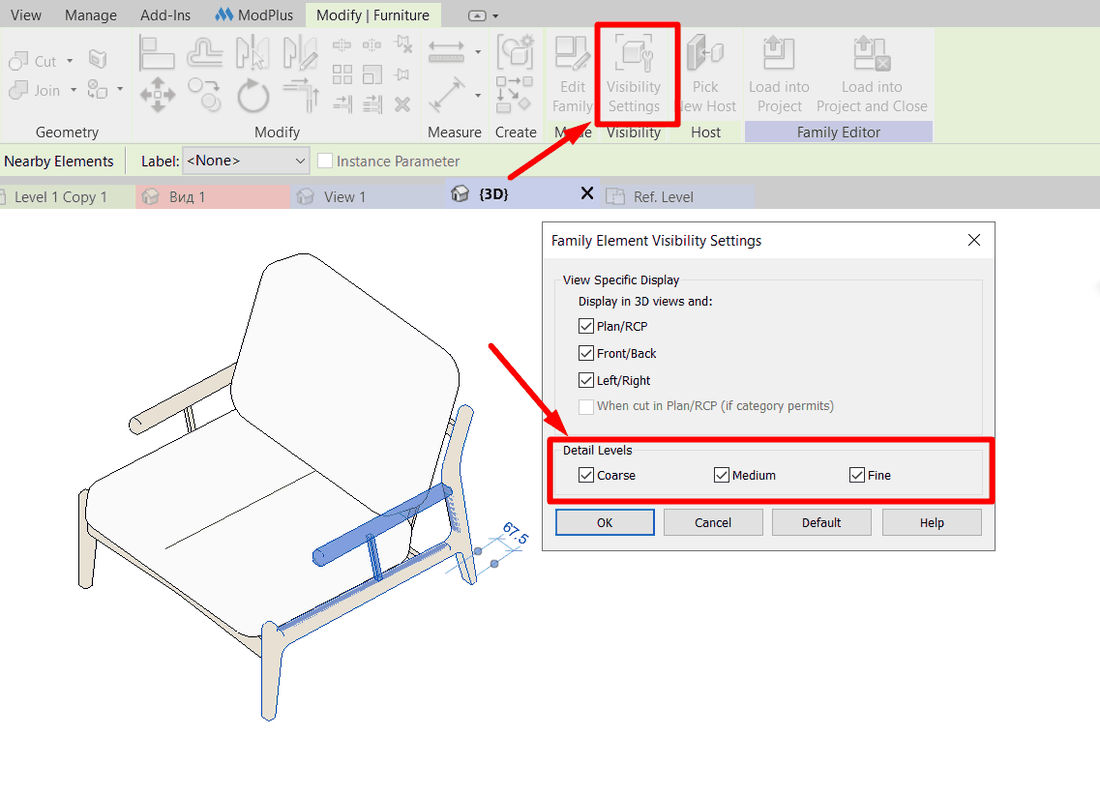

Второй способ: оставьте обозначение для одного уровня детализации, например для Низкий, а для среднего и высокого включите объёмную геометрию. Для этого в окне Параметры видимости у символических линий оставьте только низкий уровень, а у геометрии включите план и уровни Средний и Высокий. Загрузите семейство обратно в проект и проверьте план на всех трёх уровнях.
Что проверить, если коротко
| Что вы видите на плане | Что проверить | Что получите |
|---|---|---|
| Клубок линий, нет заливки, не режется | Импорт в редакторе семейств, резервные копии | Понимание, что семейство нужно заменить или перестроить |
| Прямоугольник вместо мебели или пустое место | Уровень детализации вида или категории | Модель появляется на среднем и высоком уровне |
| Прозрачны все элементы вида | Визуальный стиль | Непрозрачный контур и заливка на всём плане |
| Прозрачны отдельные категории или один предмет | Столбец «Прозрачность» в окне «Переопределения видимости/графики», переопределение элемента | Прозрачность снята там, где её забыли |
| Модель есть в 3D, на плане плоское обозначение | Символические линии и Параметры видимости в семействе | План показывает реальную форму и материалы |
