Сантехника для Revit

1. ОБЩИЕ ДАННЫЕ

• Название набора: Сантехника
• Версия набора 1.3.0
• Версия Revit: 2019

Описание

Набор семейств сантехники для Revit предназначен для работы в Autodesk Revit и использования в BIM-проектах интерьеров и архитектуры. Библиотека включает параметрические семейства сантехнического оборудования, разработанные с учетом точных размеров и требований к проектированию санузлов и постирочных.

С помощью семейств можно создавать и настраивать ванны, раковины, душевые кабины, душевые системы, смесители, полотенцесушители, сантехническое оборудование и аксессуары для ванных комнат.

Набор предназначен для дизайнеров интерьера, архитекторов и проектировщиков, работающих в Autodesk Revit над жилыми и общественными объектами.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект с сантехническими приборами и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

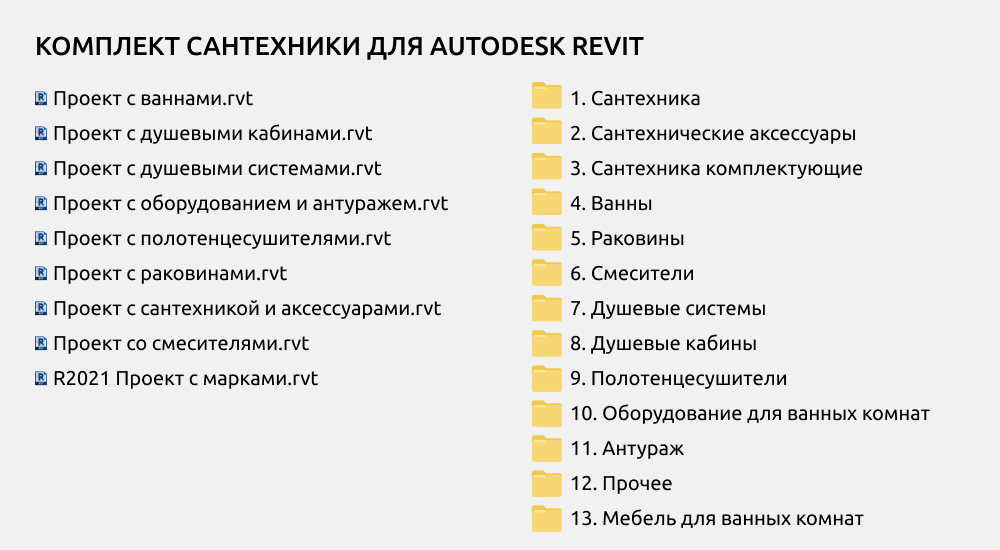

2. СОСТАВ НАБОРА

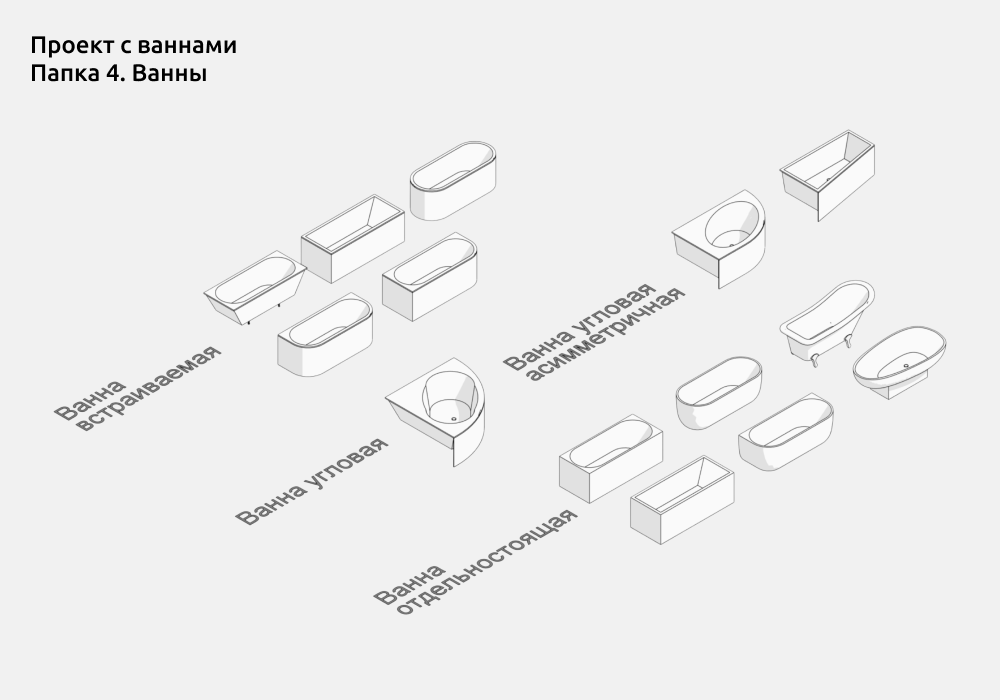

Проект с ваннами

В состав проекта с ванными входят следующие семейства из папки под номером 4 Ванны:

• Ванна встраиваемая
• Ванна отдельностоящая
• Ванна угловая асимметричная
• Ванна угловая

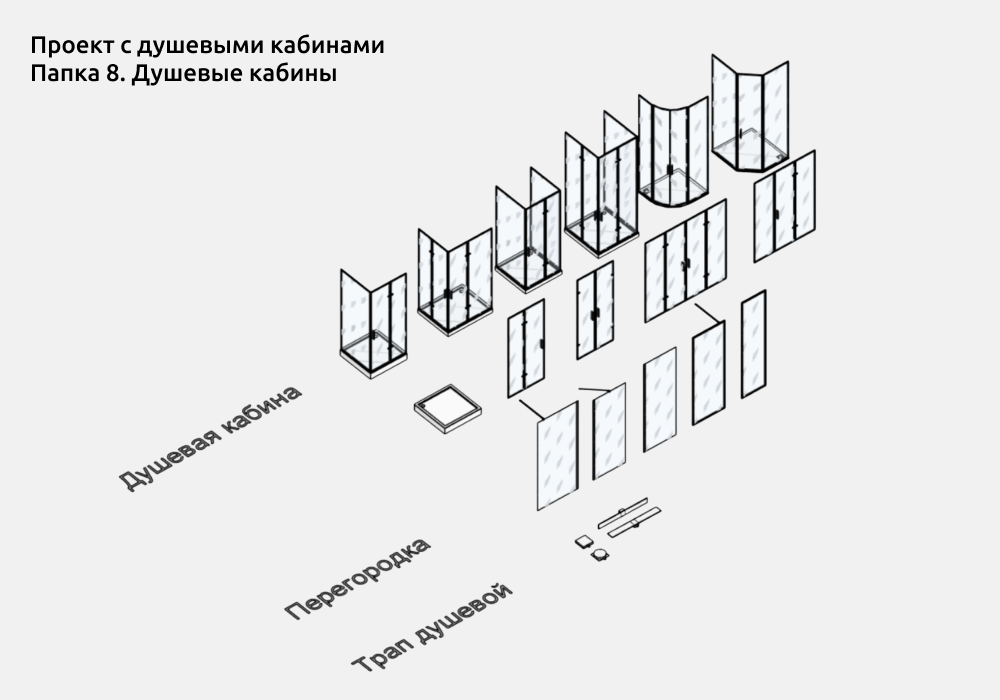

Проект с душевыми кабинами

В состав проекта с душевыми кабинами входят следующие семейства из папки под номером 8 Душевые кабины:

• Душевая кабина
• Перегородка
• Трап душевой

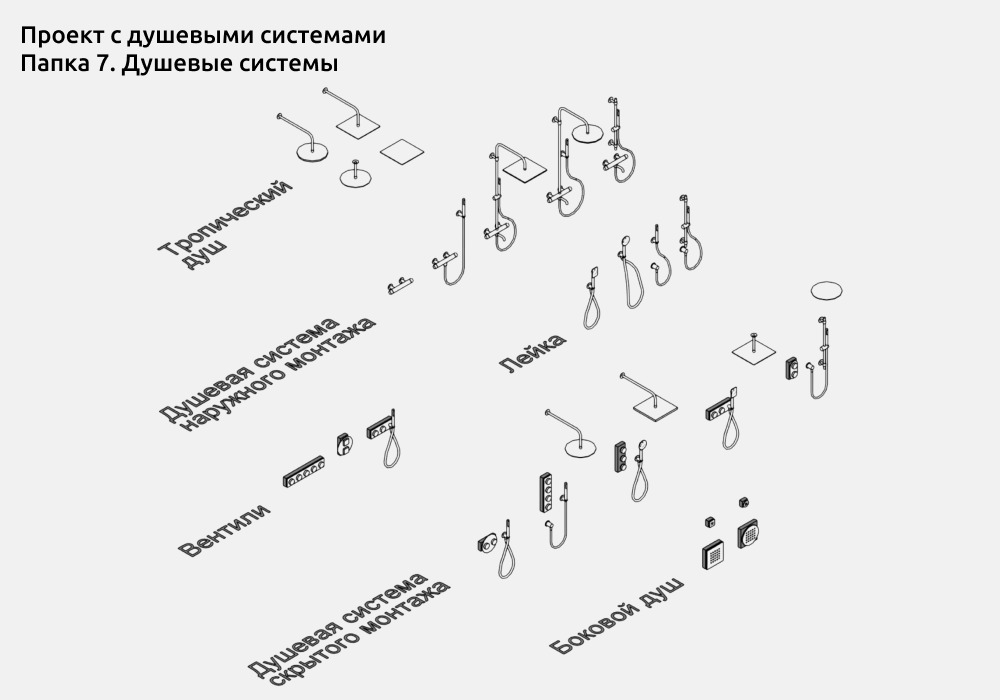

Проект с душевыми системами

В состав проекта с душевыми системами входят следующие семейства из папки под номером 7 Душевые системы:

• Боковой душ
• Вентили
• Душевая система наружного монтажа

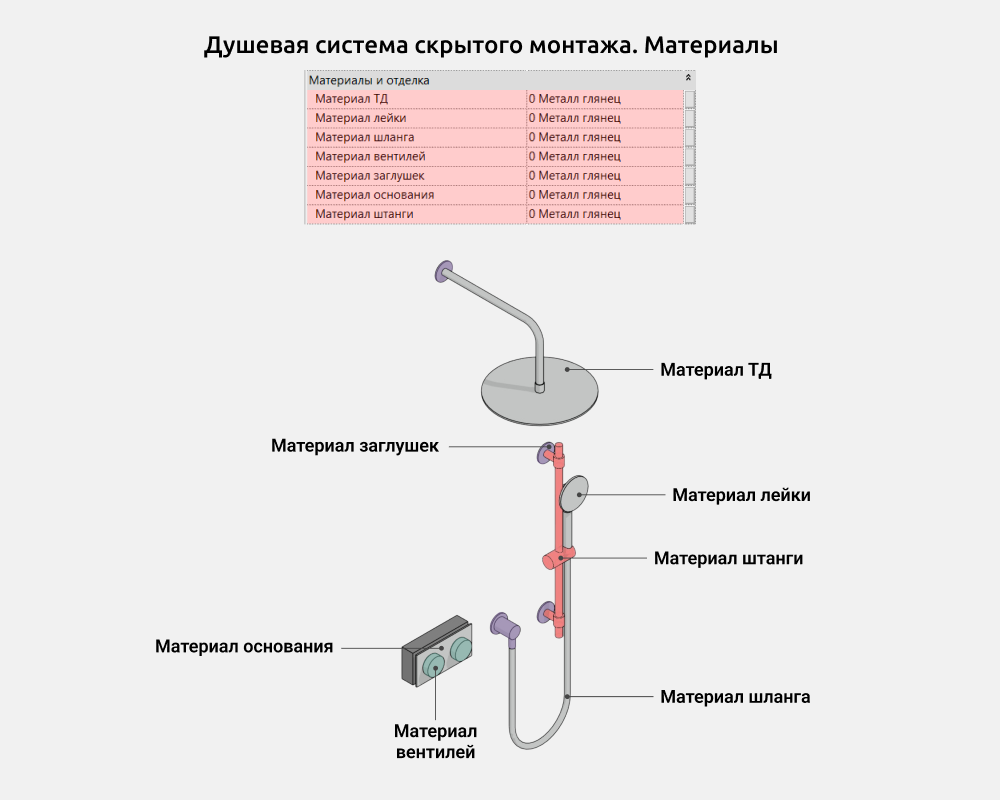

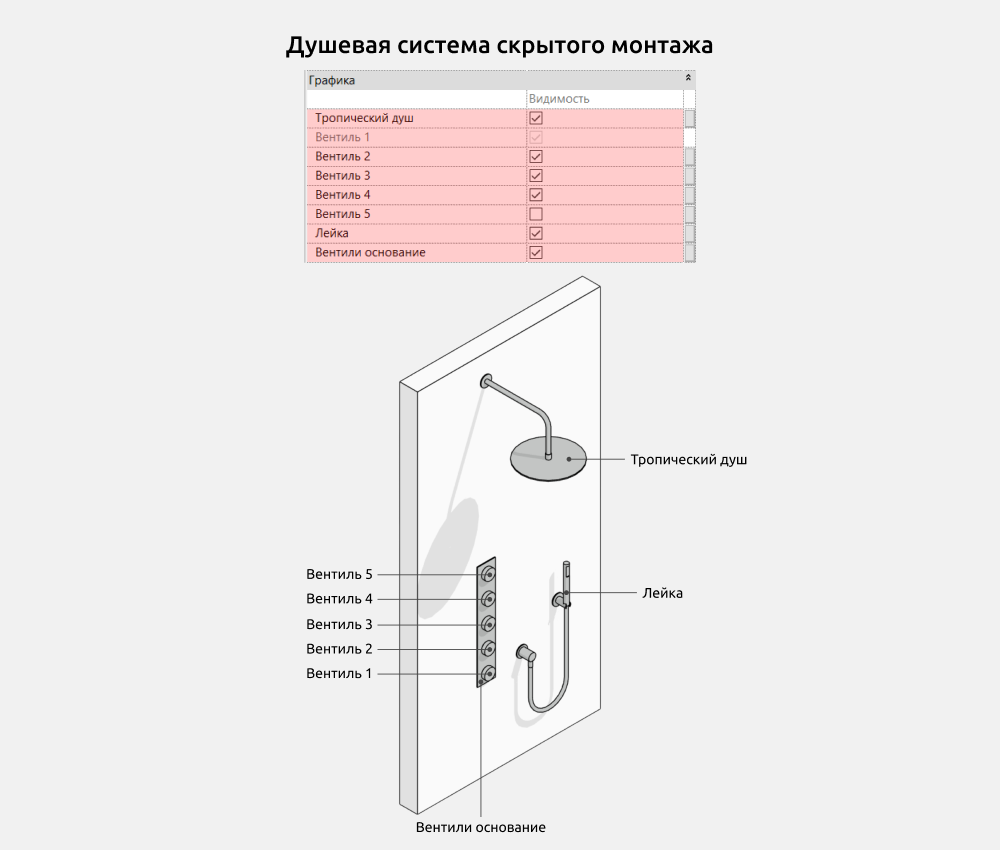

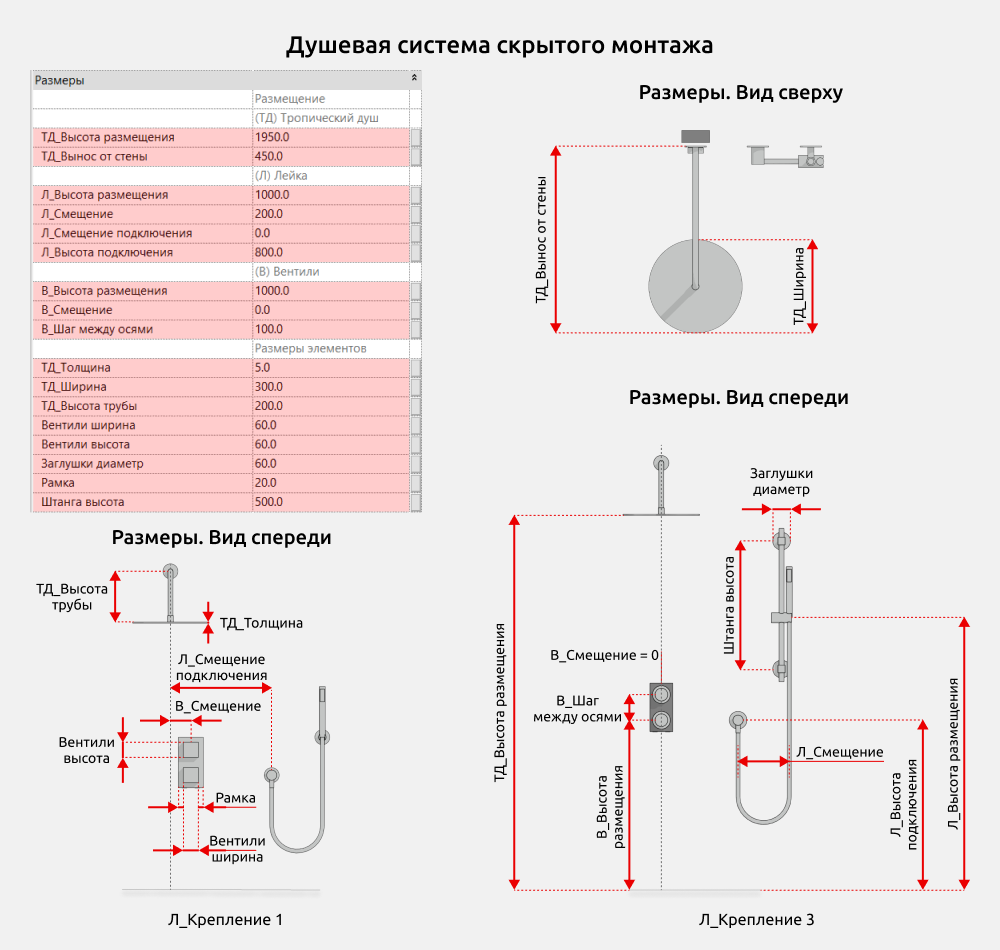

• Душевая система скрытого монтажа

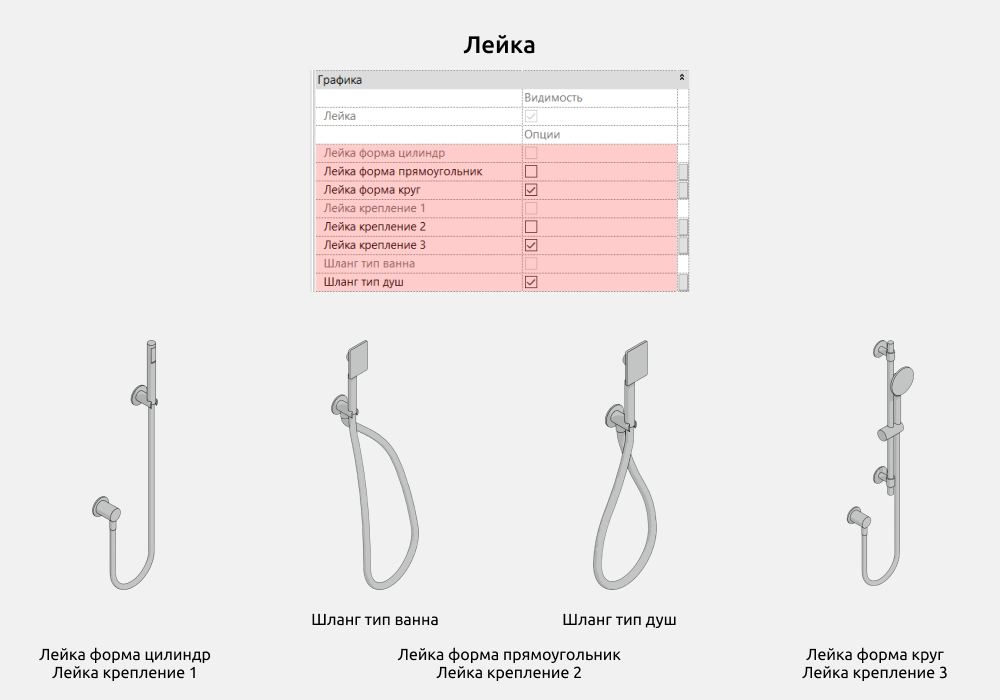

• Лейка
• Тропический душ

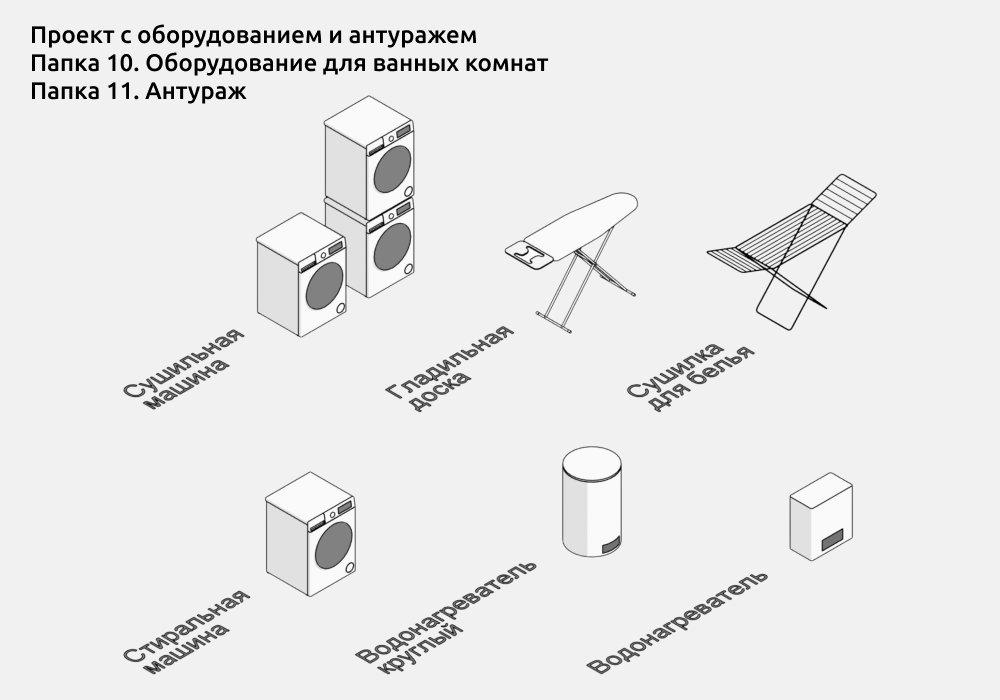

Проект с оборудованием и антуражем

В состав проекта с оборудованием и антуражем входят семейства из папки под номером 10 Оборудование для ванных комнат и папки под номером 11 Антураж.

Оборудование:

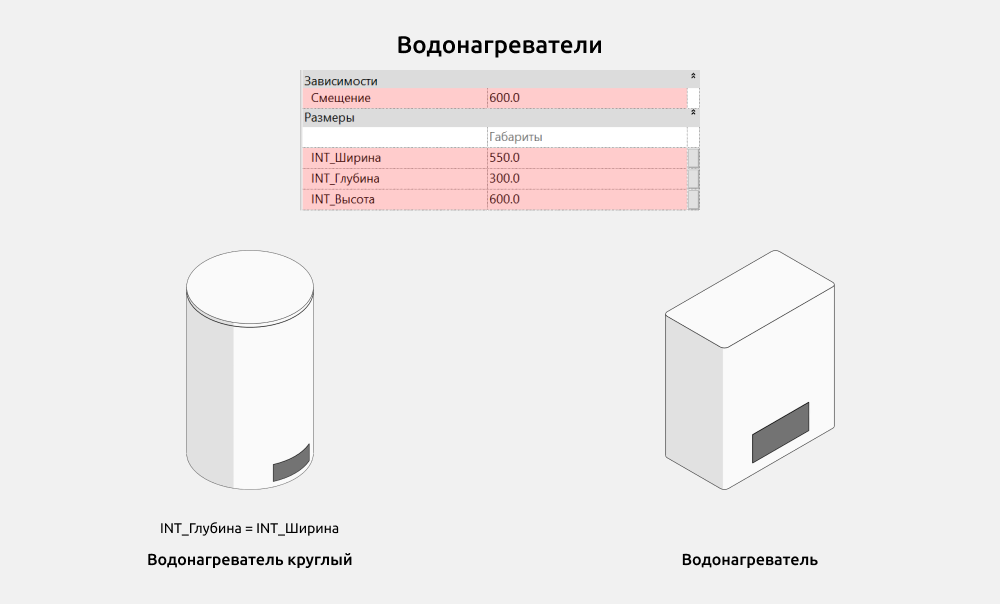

• Водонагреватель круглый
• Водонагреватель

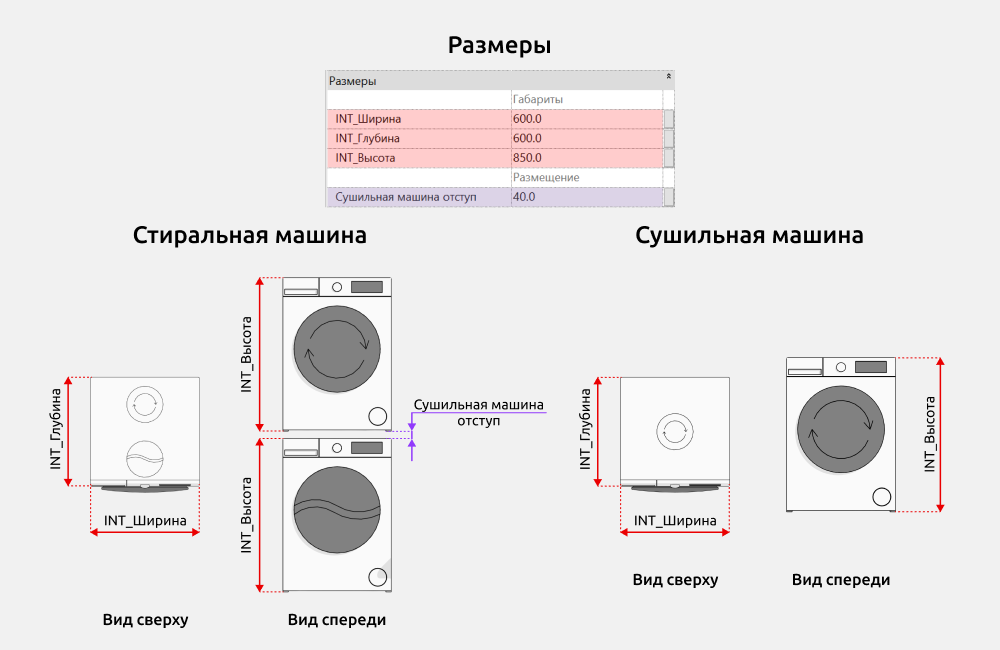

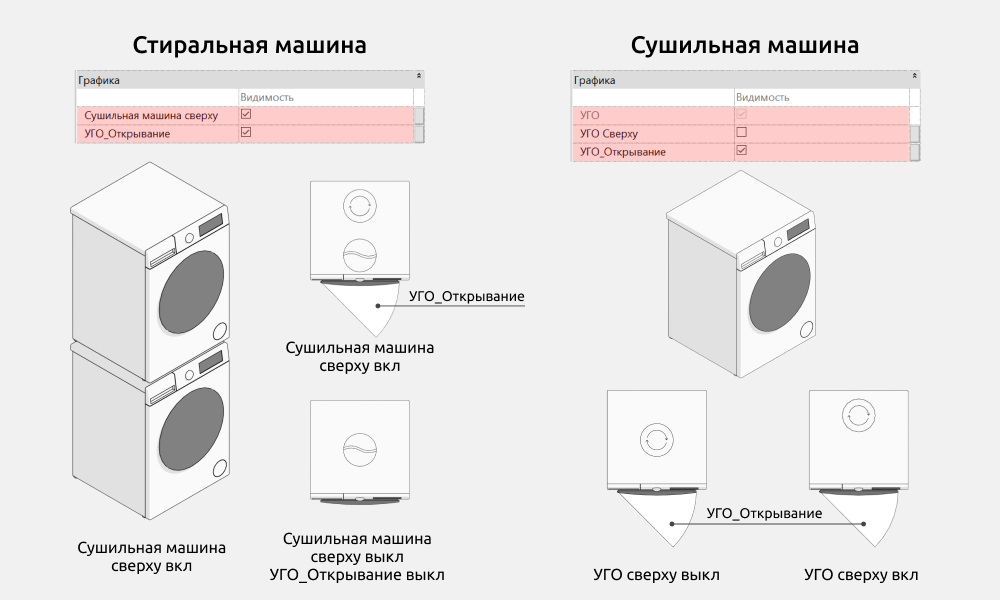

• Стиральная машина
• Сушильная машина

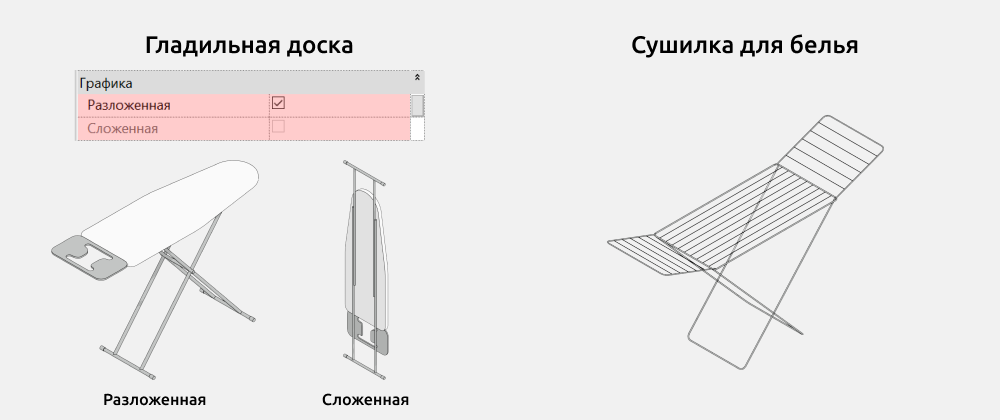

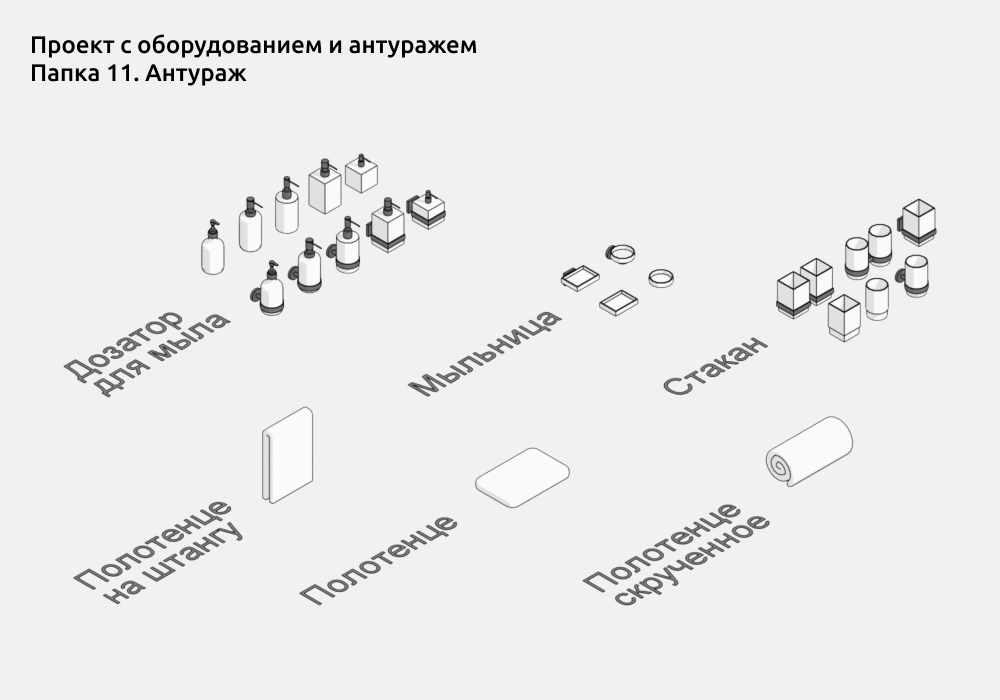

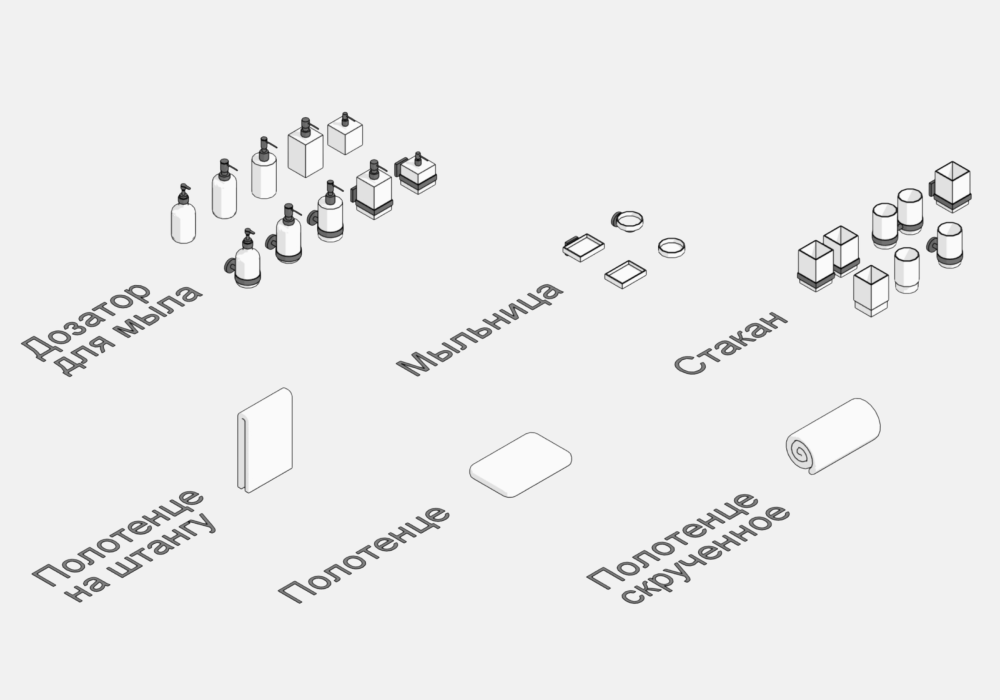

Антураж:

• Гладильная доска
• Дозатор для мыла
• Мыльница
• Полотенце на штангу
• Полотенце скрученное
• Полотенце
• Стакан
• Сушилка для белья

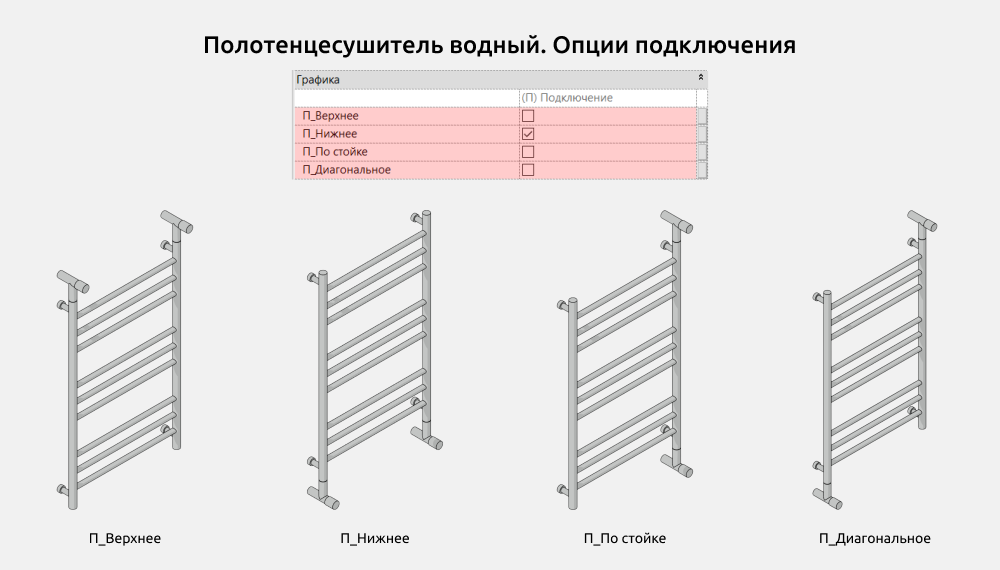

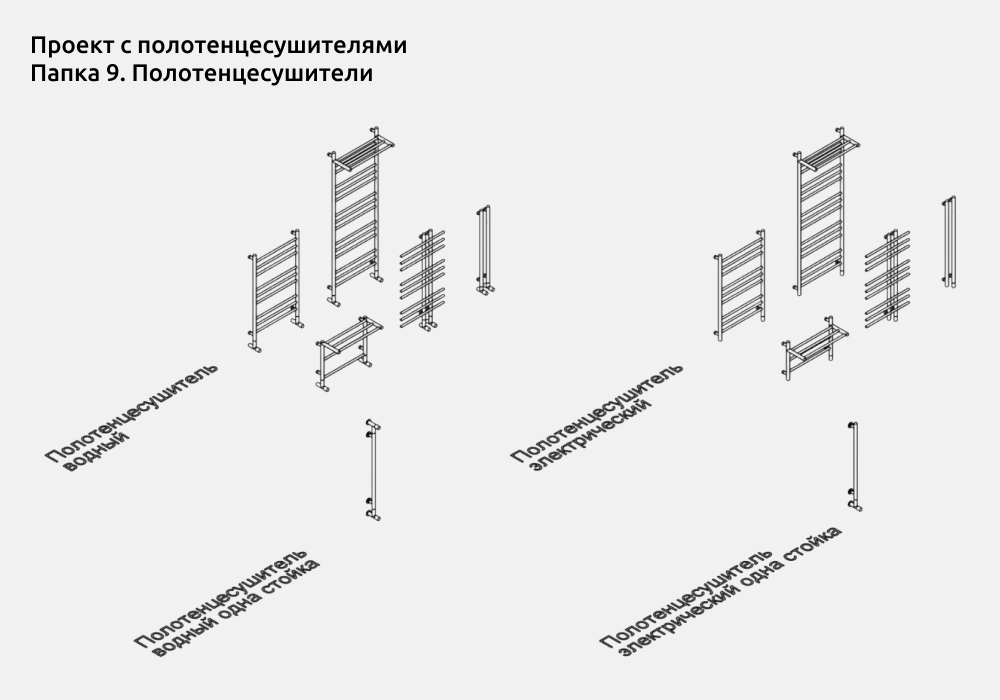

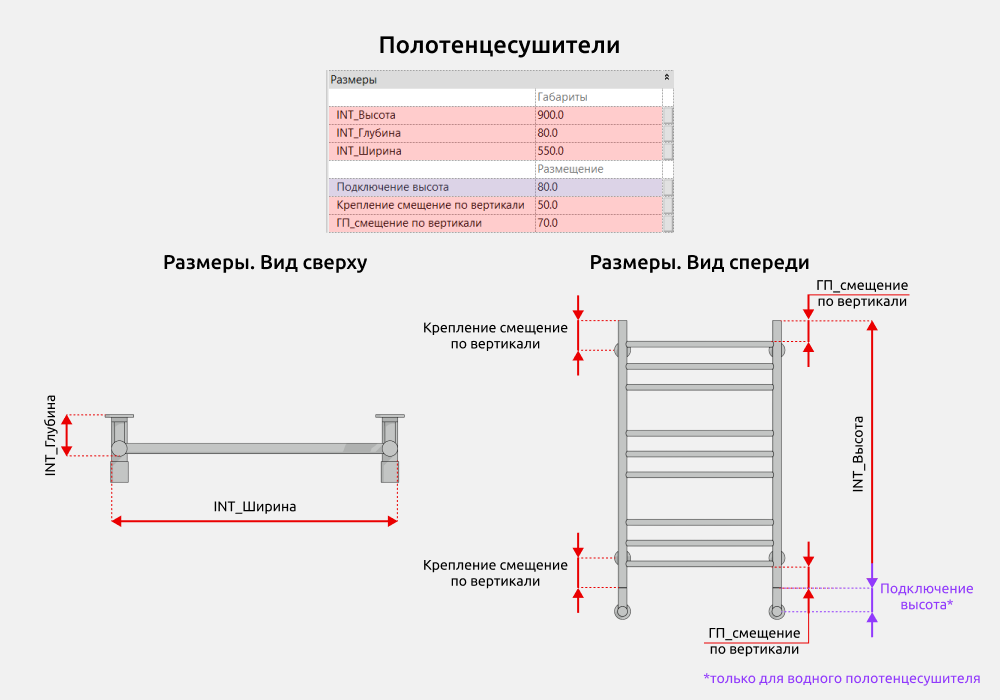

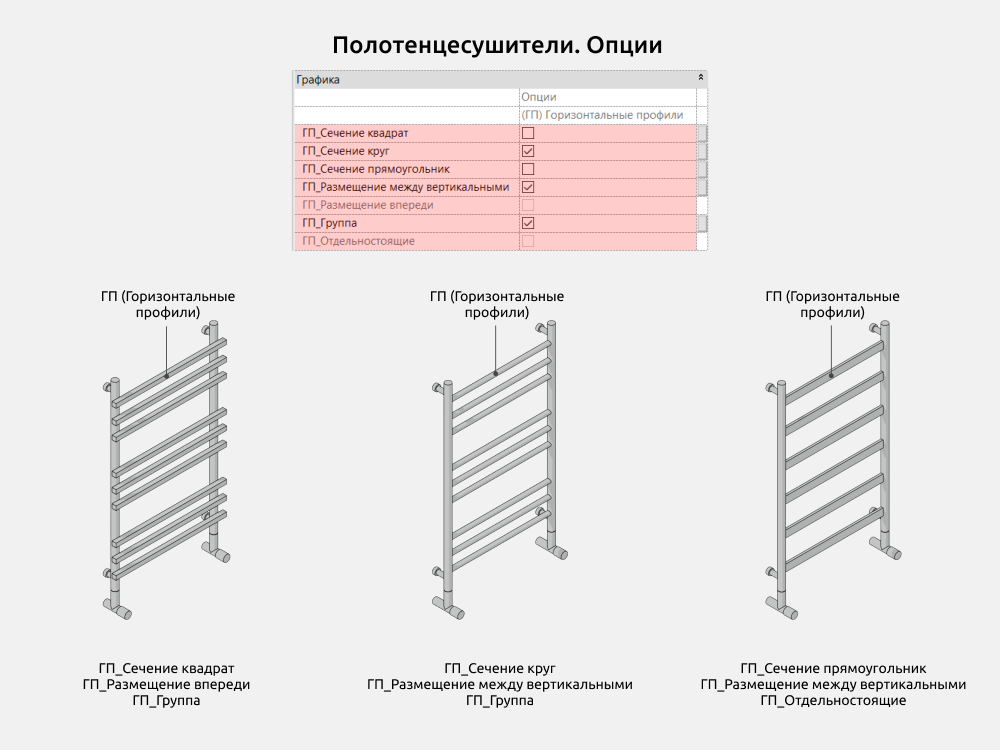

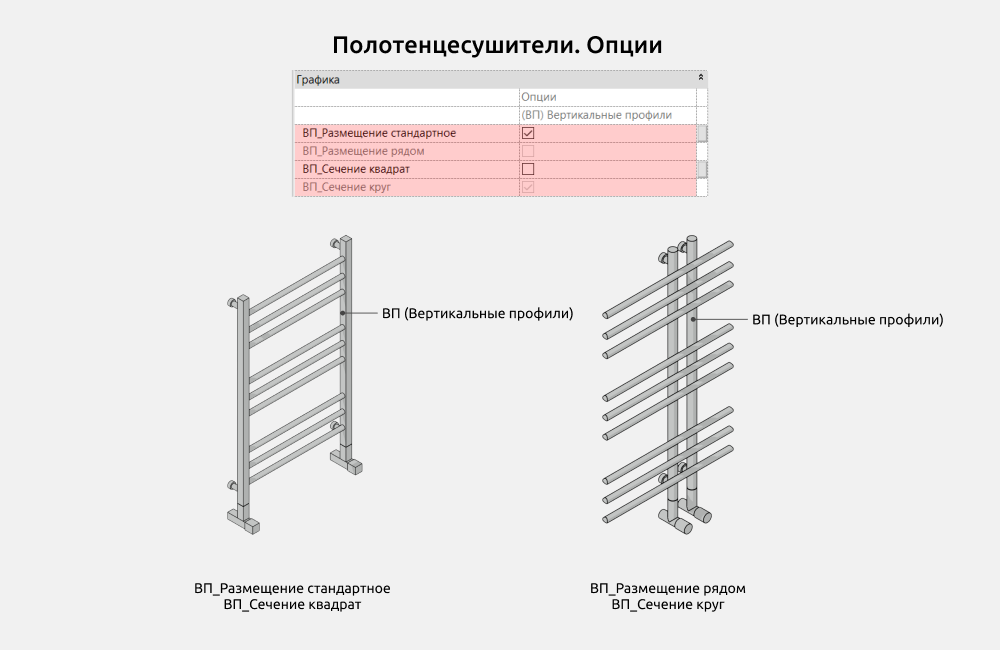

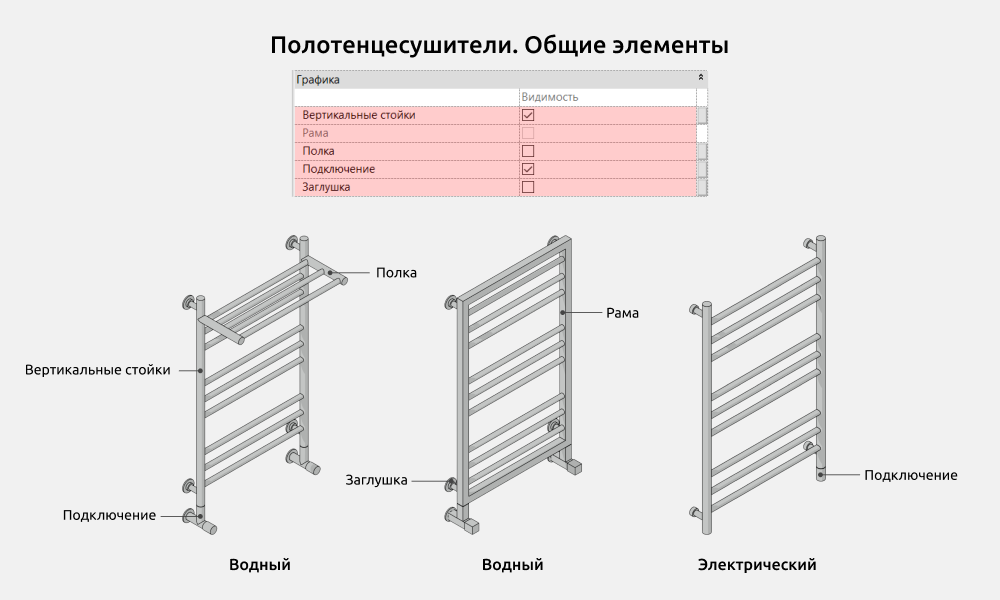

Проект с полотенцесушителями

В состав проекта с полотенцесушителями входят следующие семейства из папки под номером 9 Полотенцесушители:

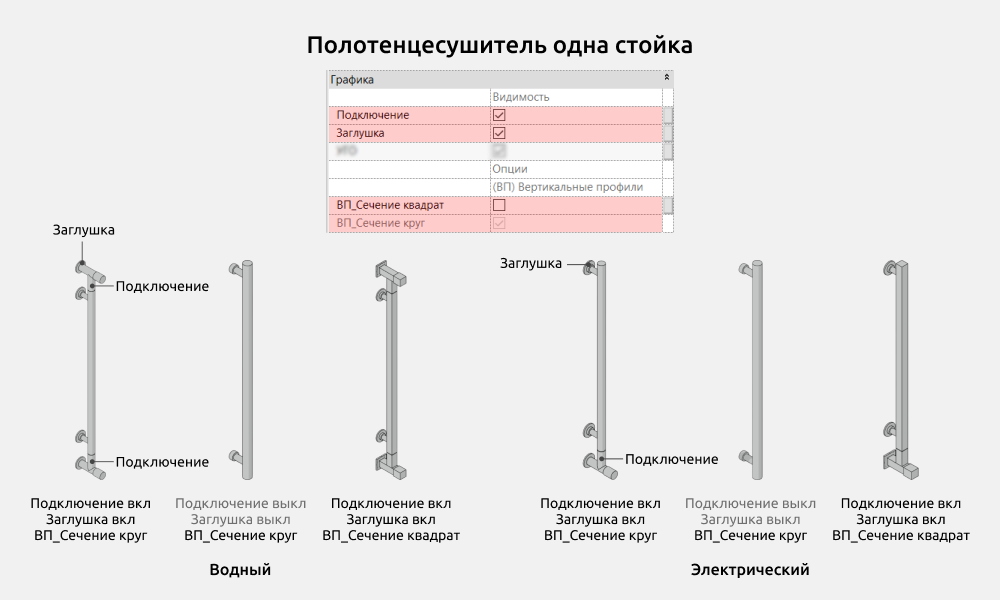

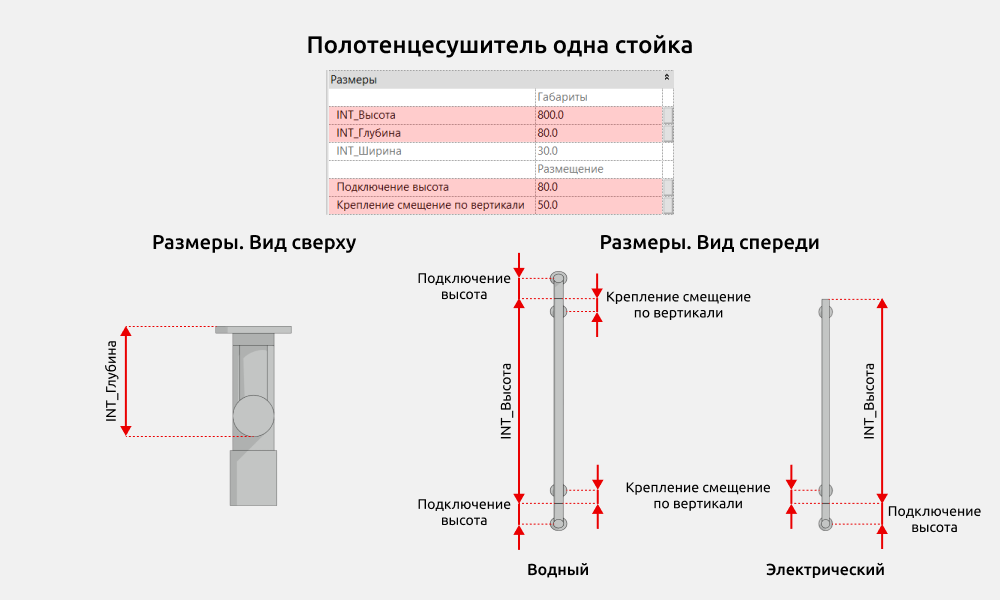

• Полотенцесушитель водный одна стойка
• Полотенцесушитель водный
• Полотенцесушитель электрический одна стойка
• Полотенцесушитель электрический

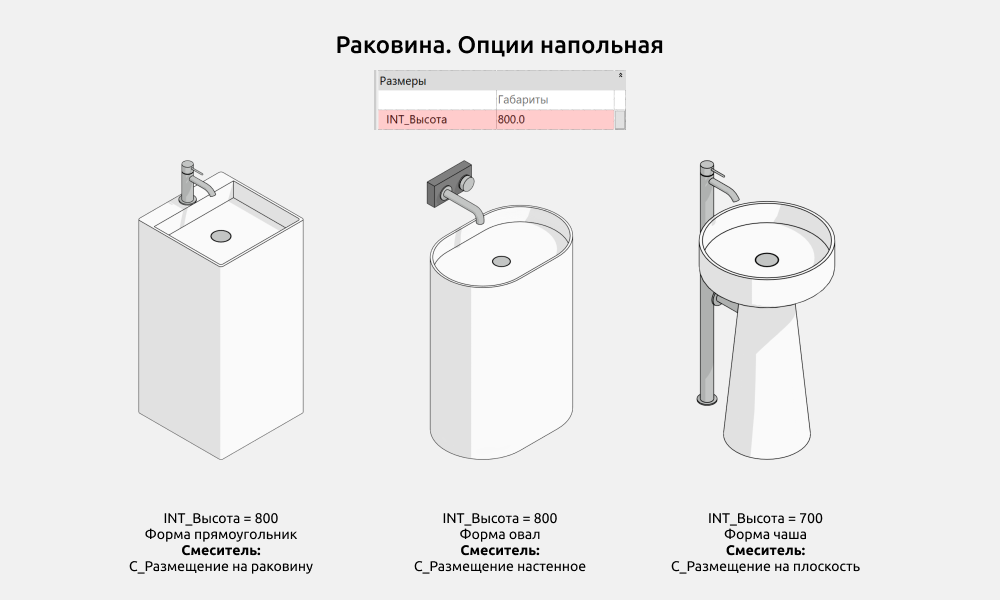

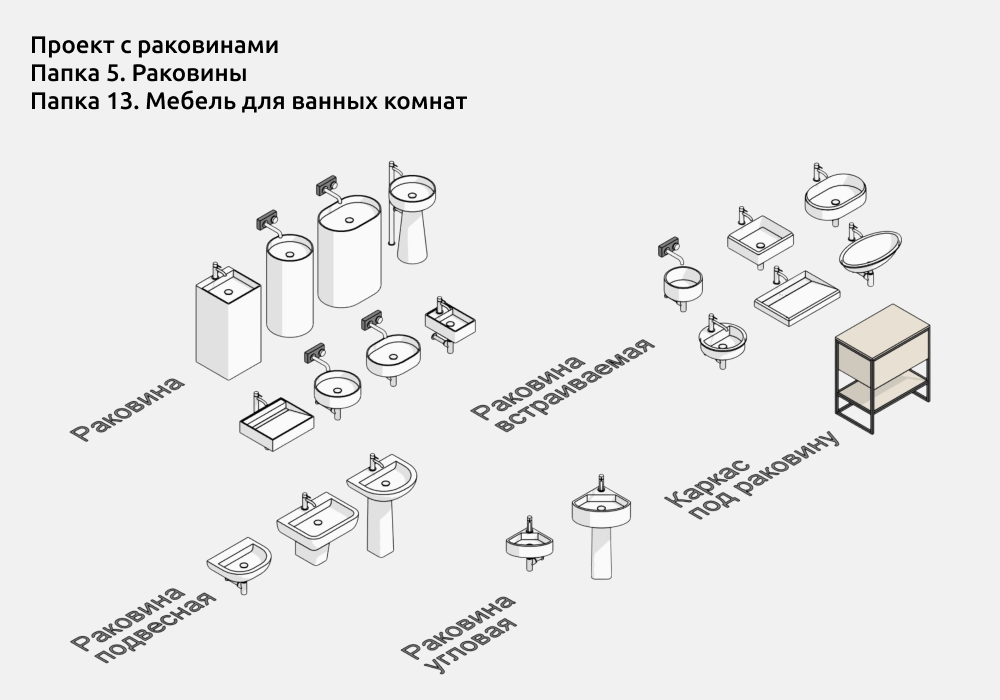

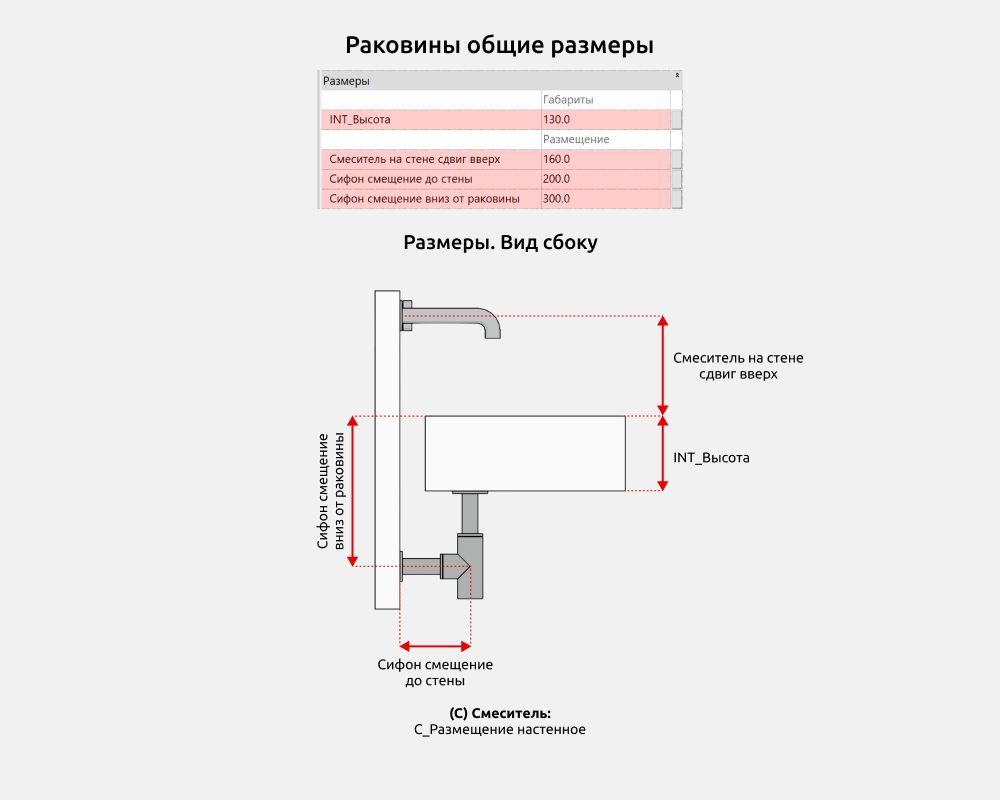

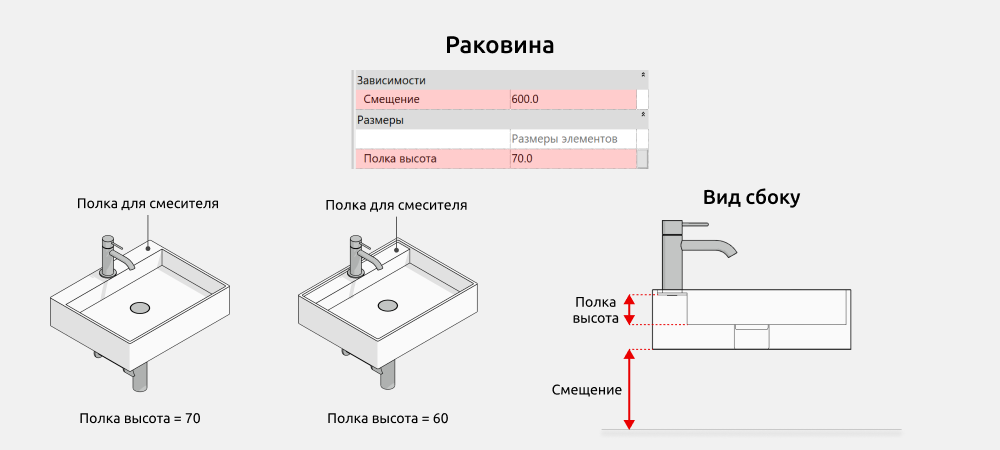

Проект с раковинами

В состав проекта с раковинами входят семейства из папки под номером 5 Раковины и папки под номером 13 Мебель для ванных комнат.

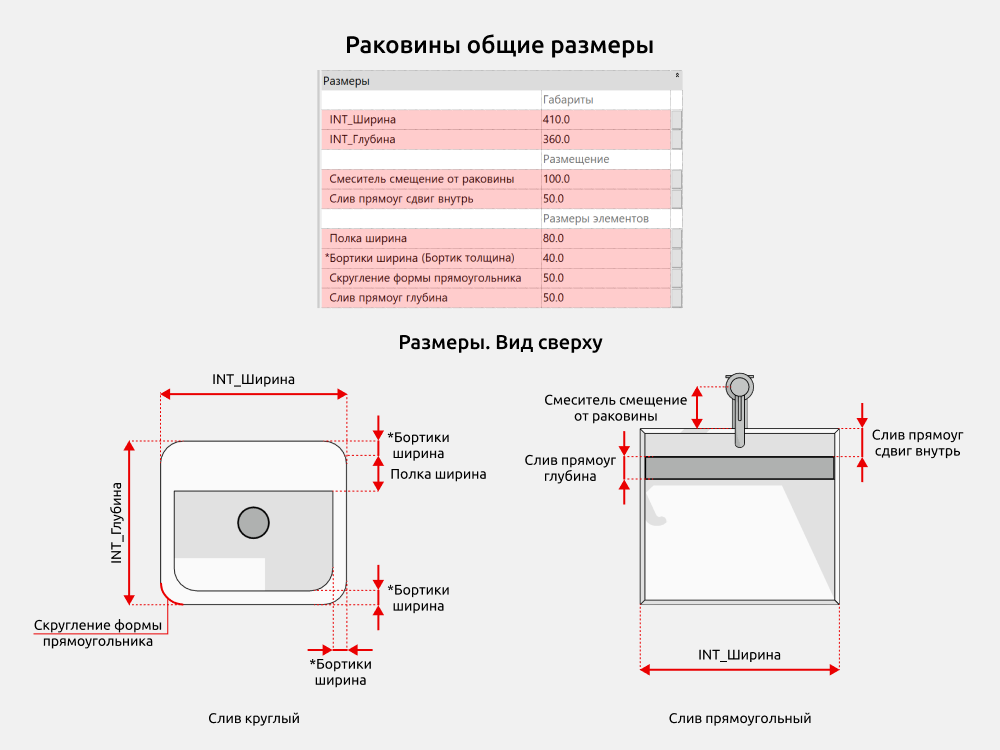

Раковины:

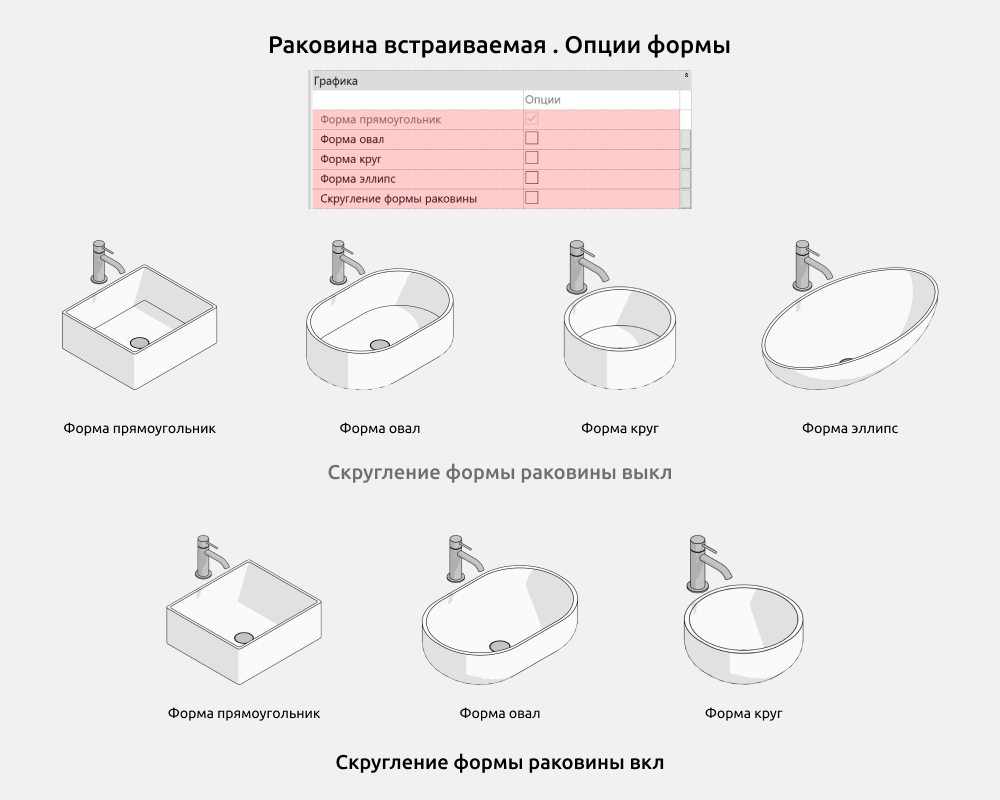

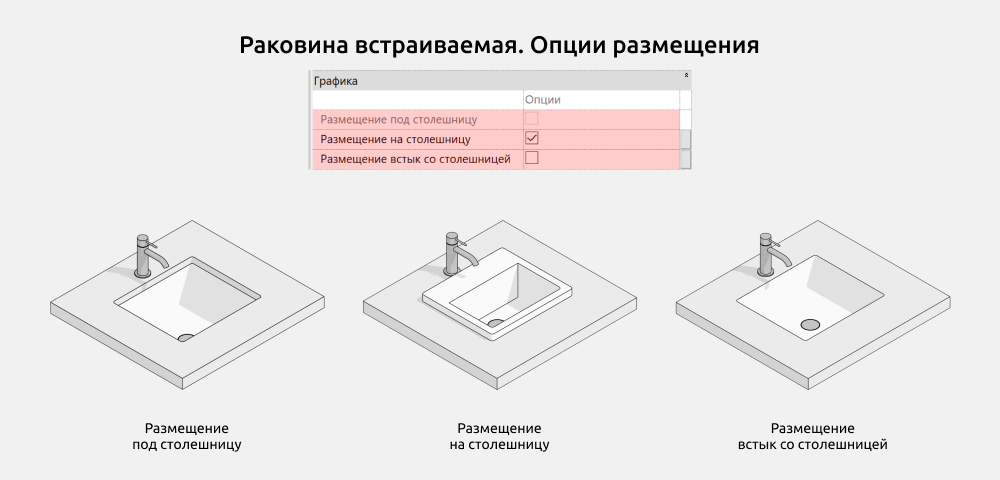

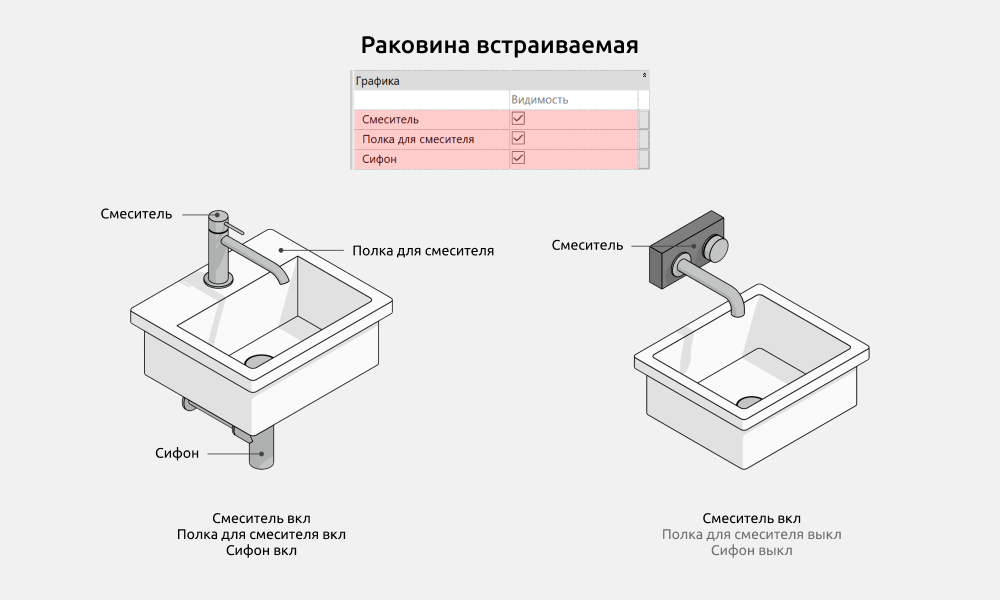

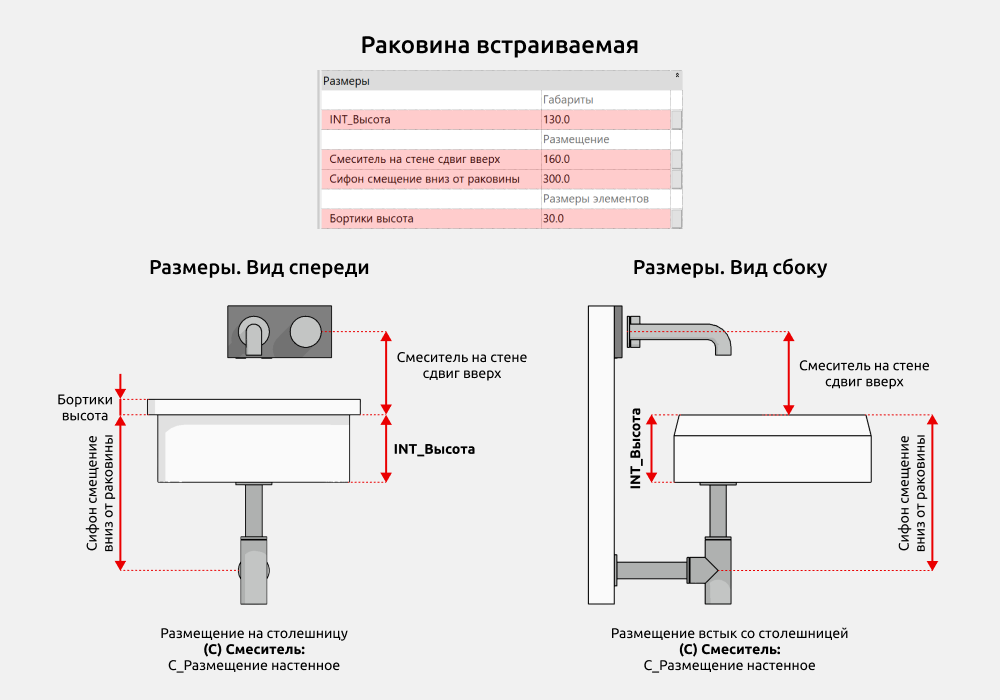

• Раковина встраиваемая

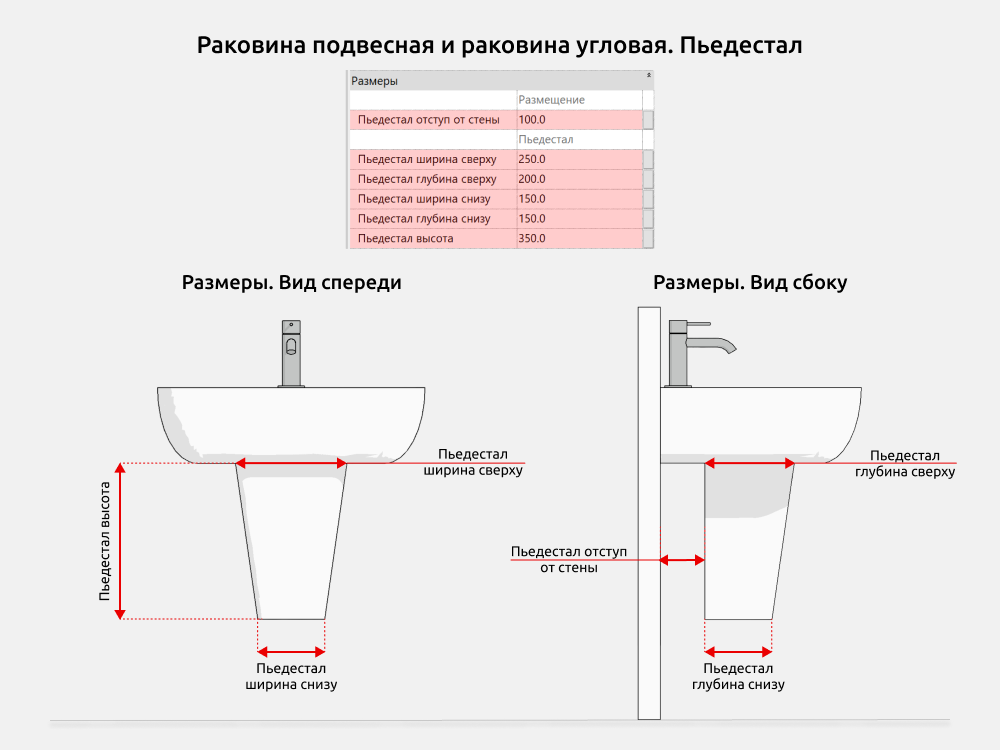

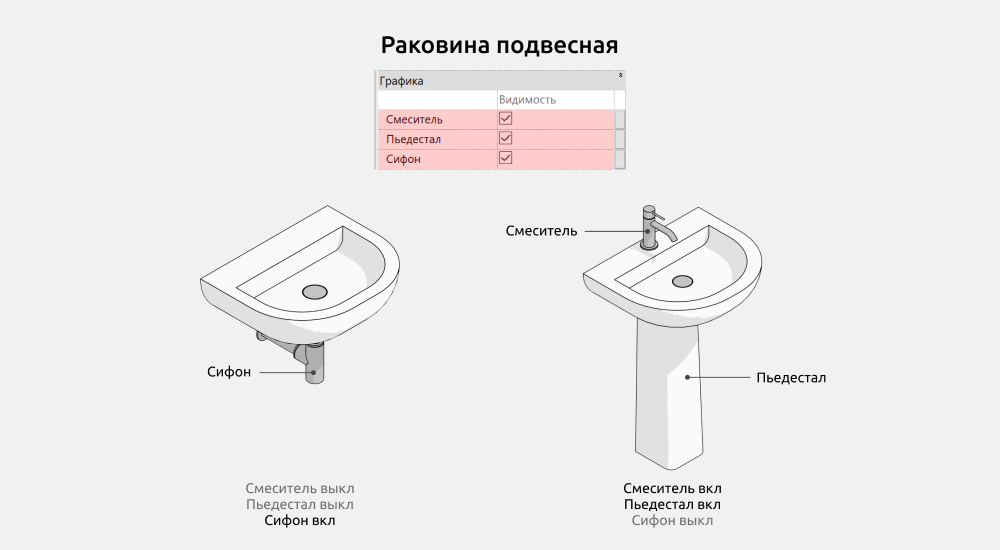

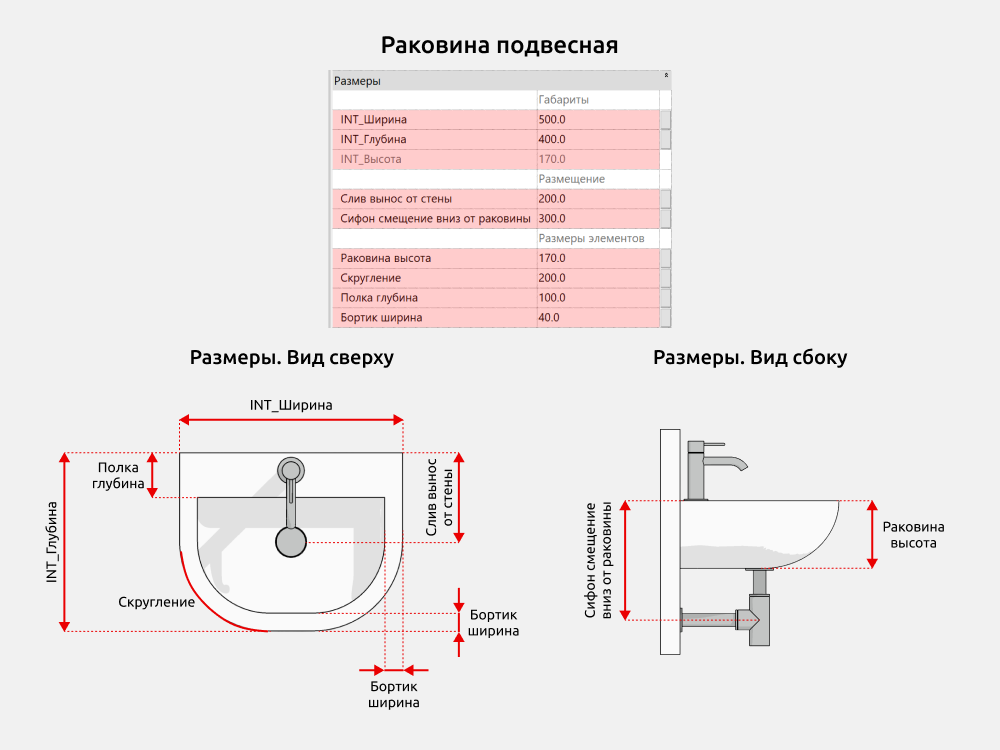

• Раковина подвесная

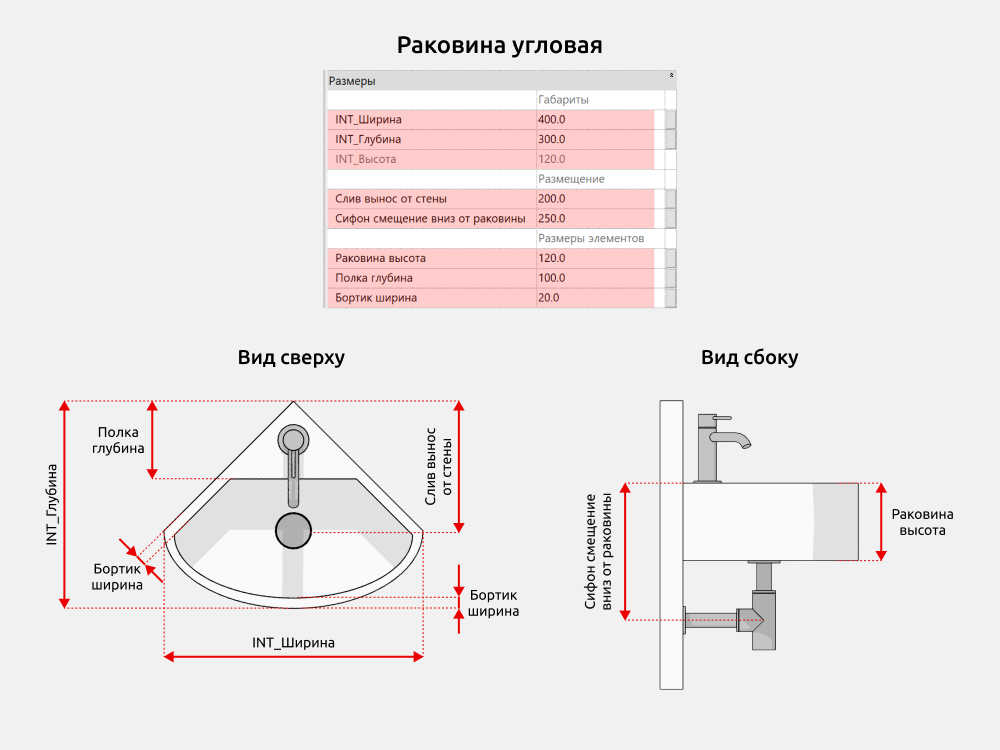

• Раковина угловая

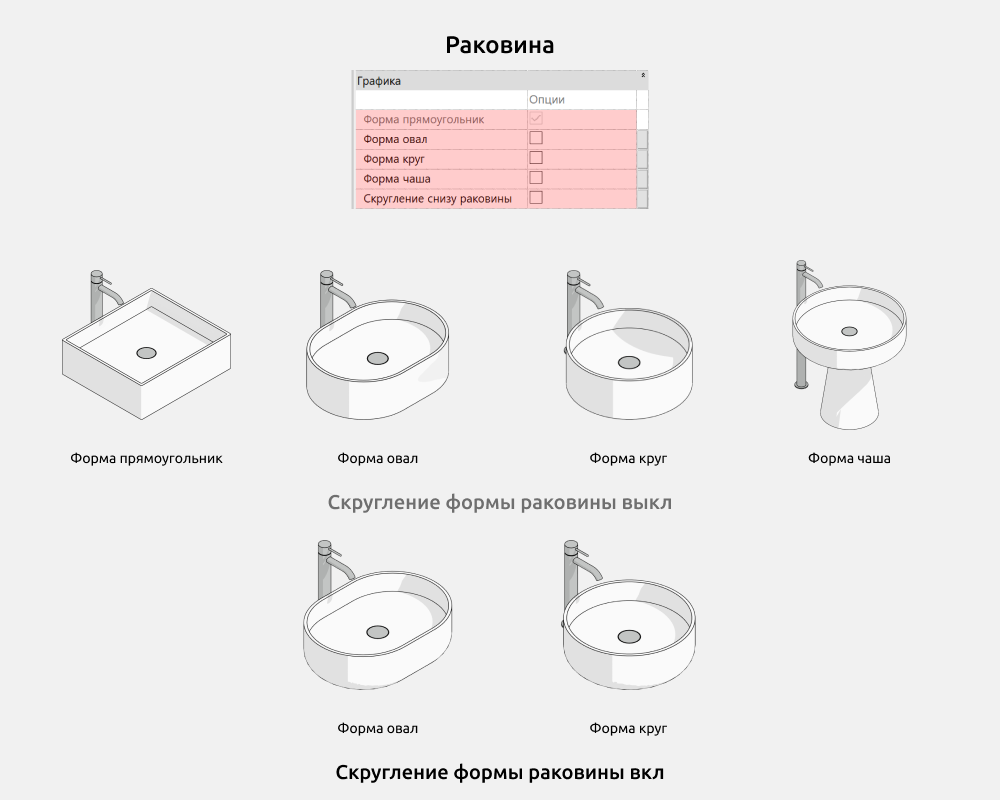

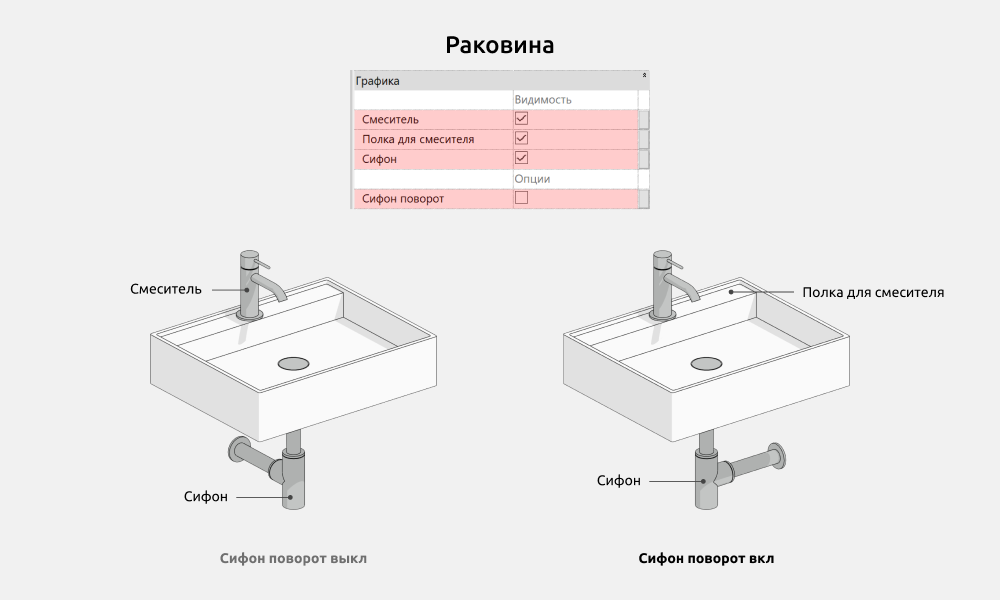

• Раковина

Мебель для ванных комнат:

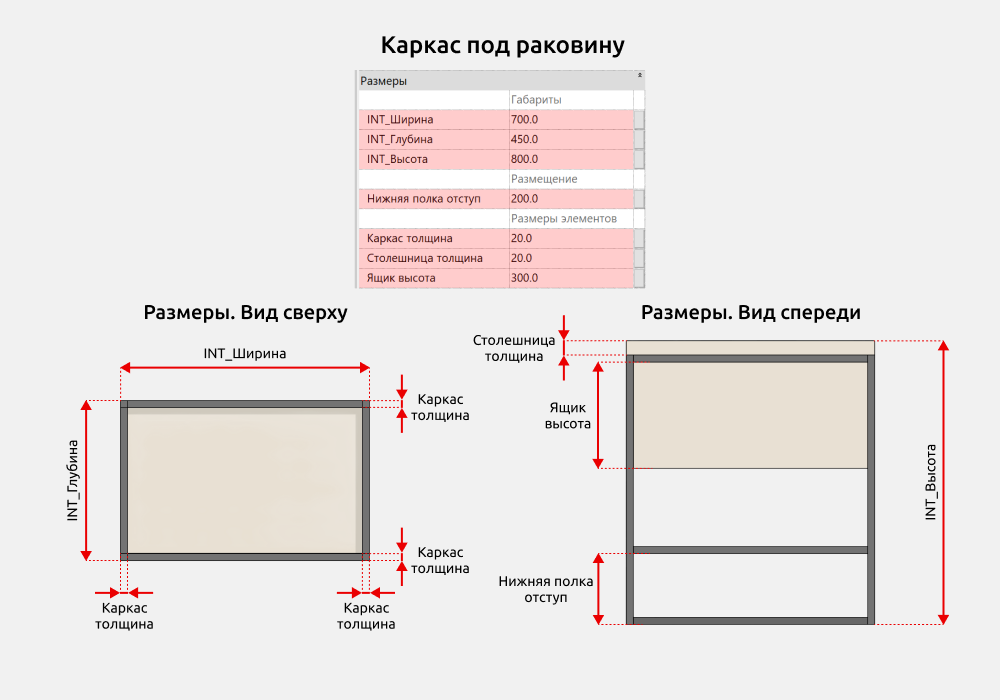

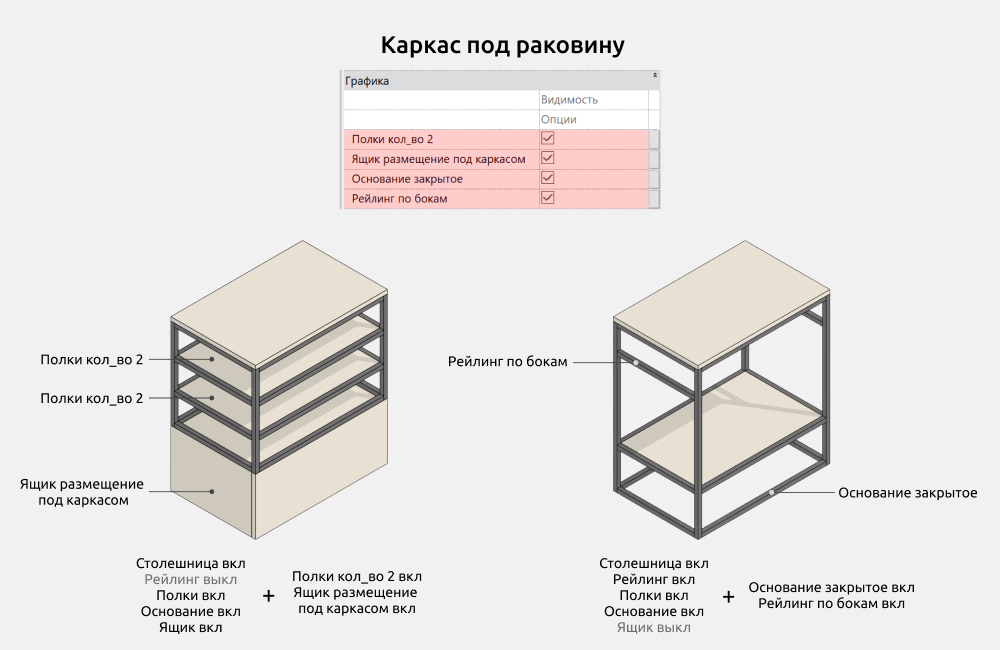

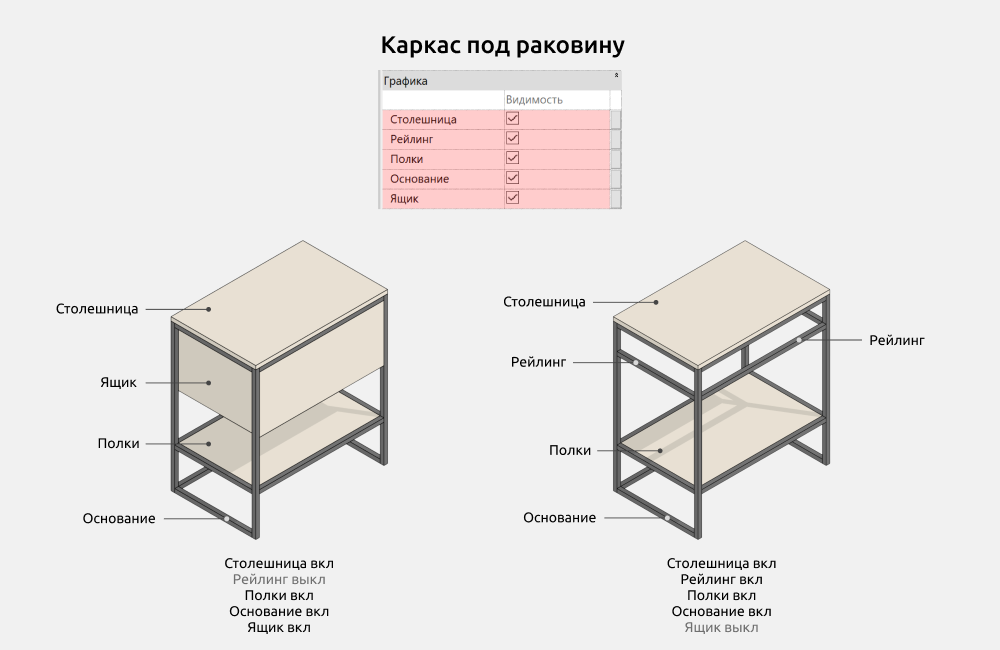

• Каркас под раковину

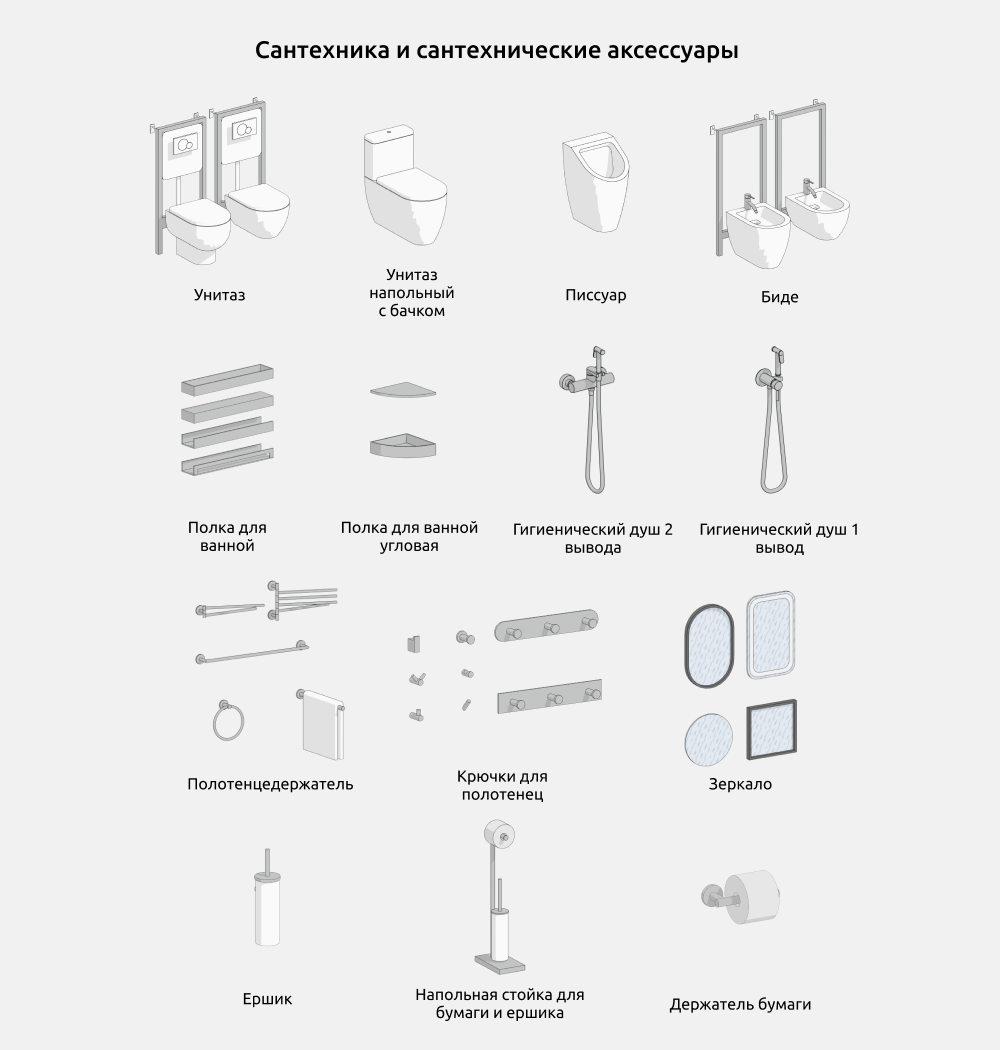

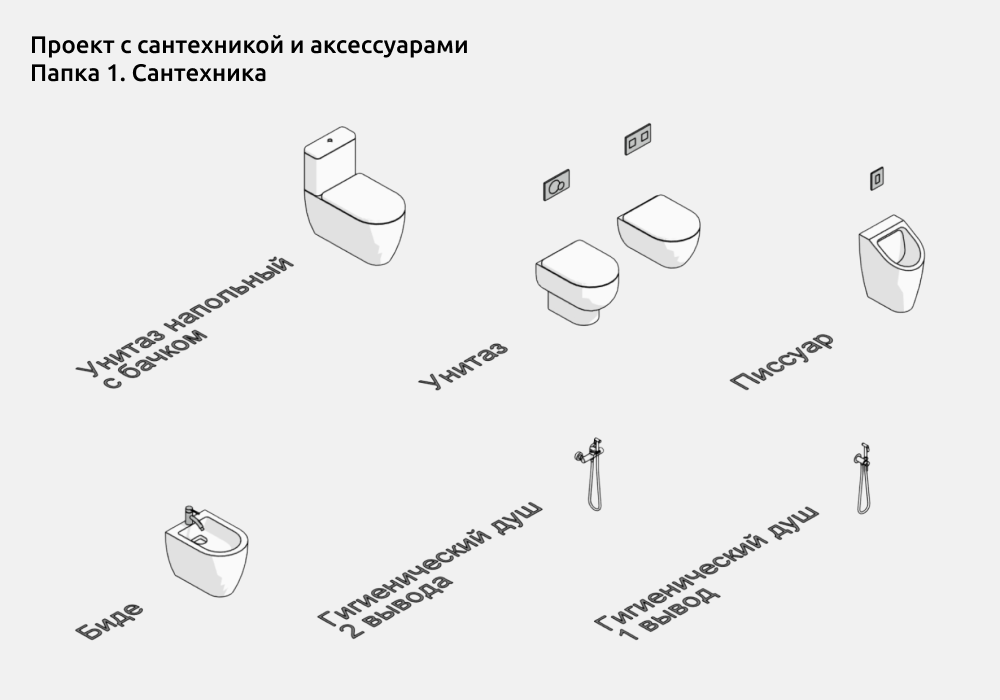

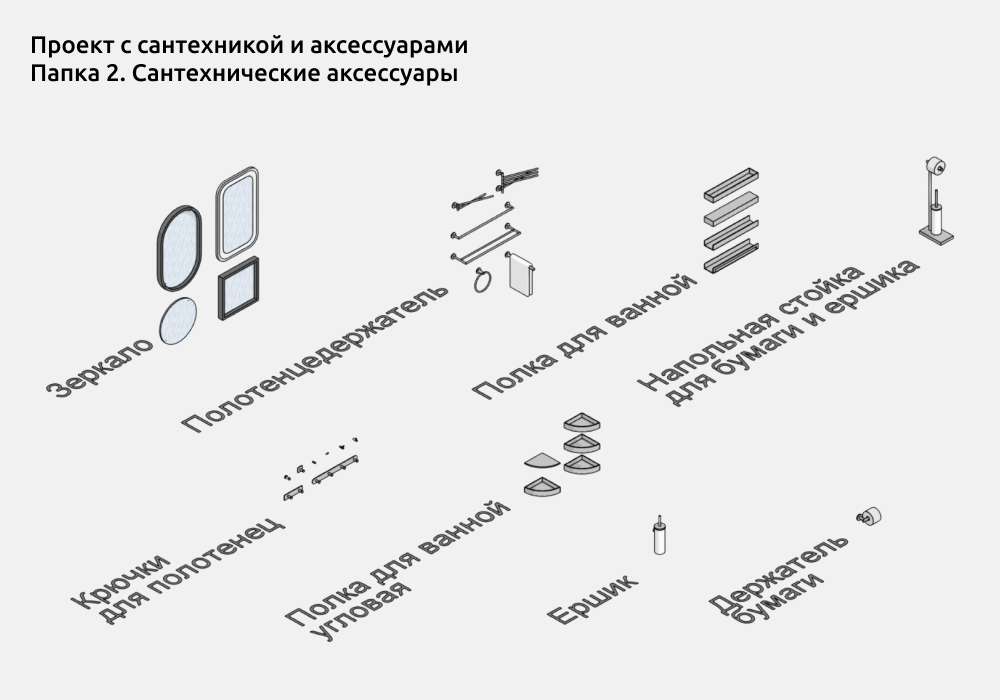

Проект с сантехникой и аксессуарами

В состав проекта с сантехникой и аксессуарами входят семейства из папки под номером 1 Сантехника и папки под номером 2 Сантехнические аксессуары.

Сантехника:

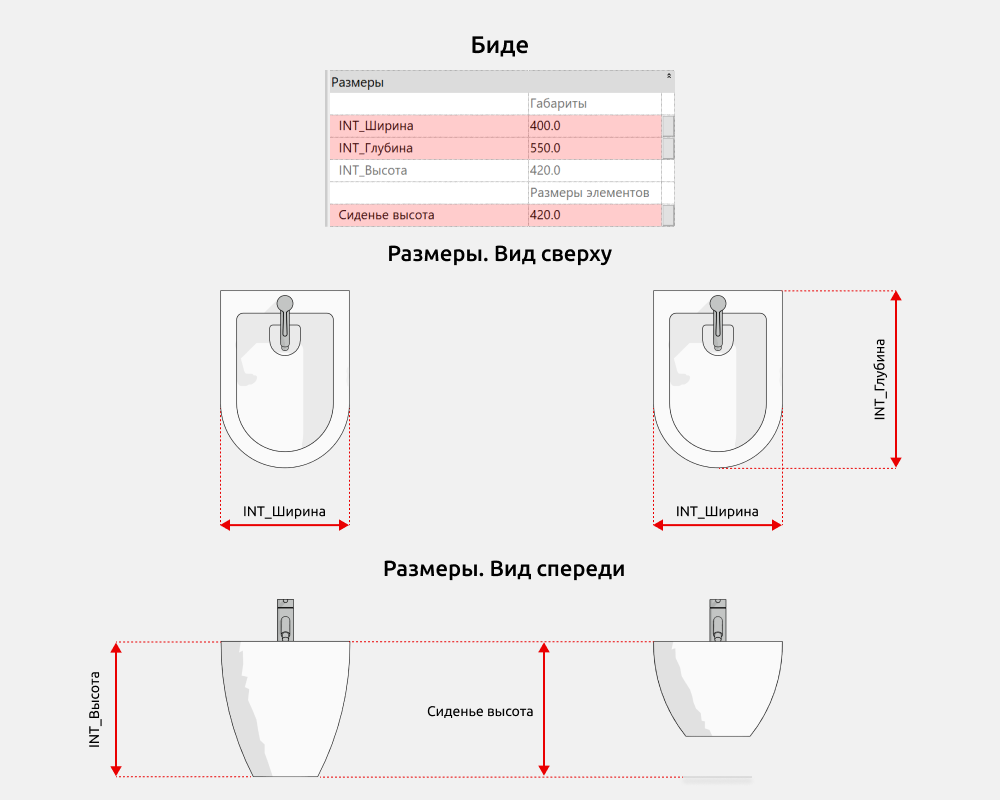

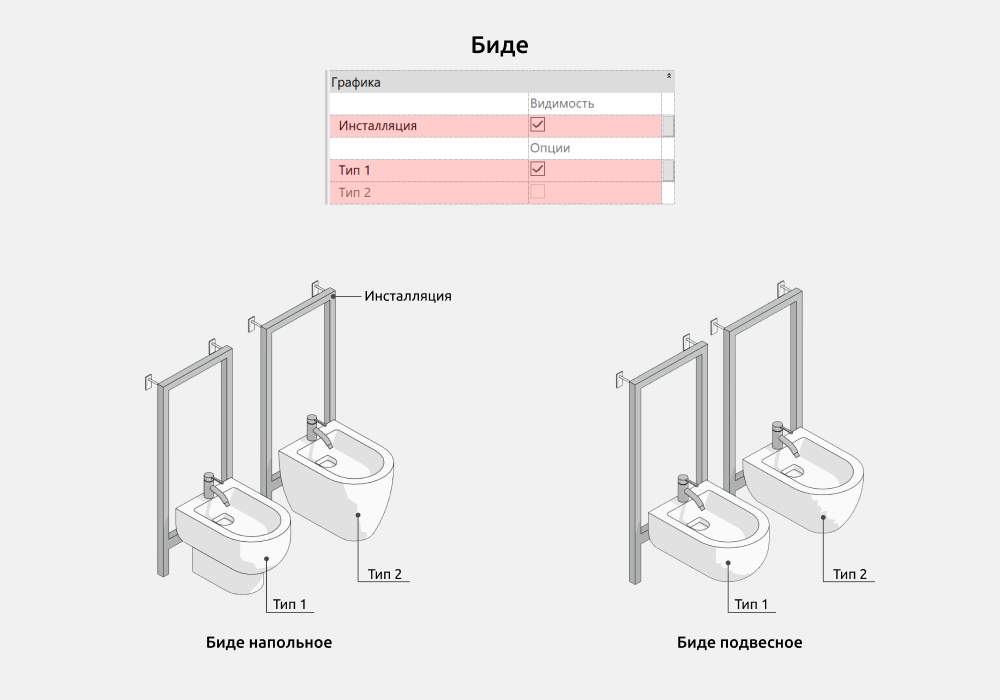

• Биде

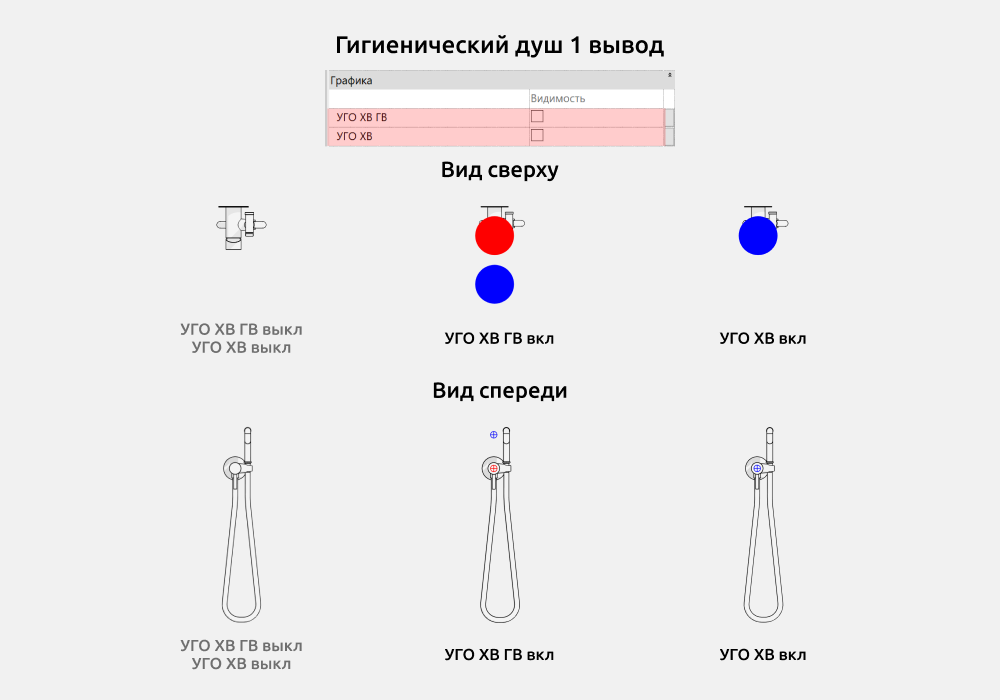

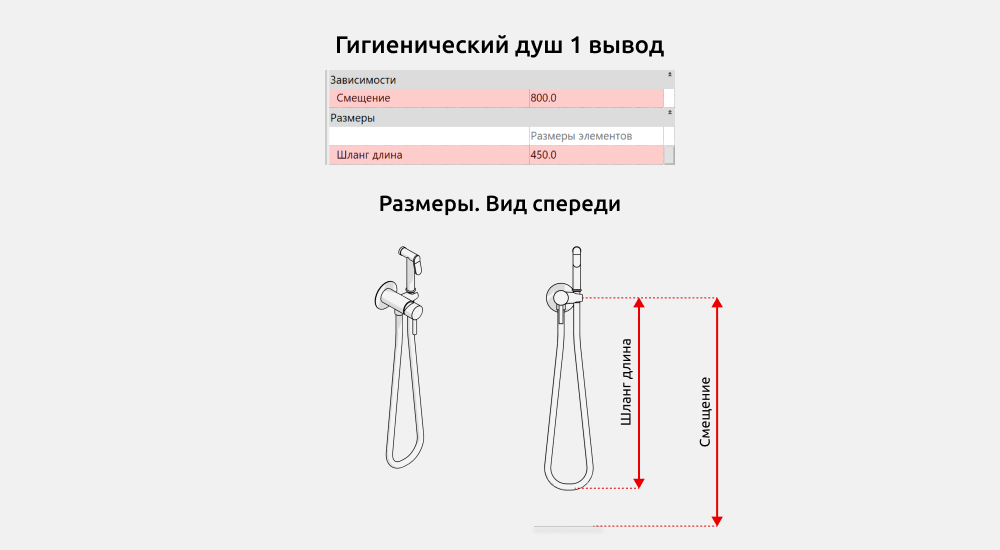

• Гигиенический душ 1 вывод

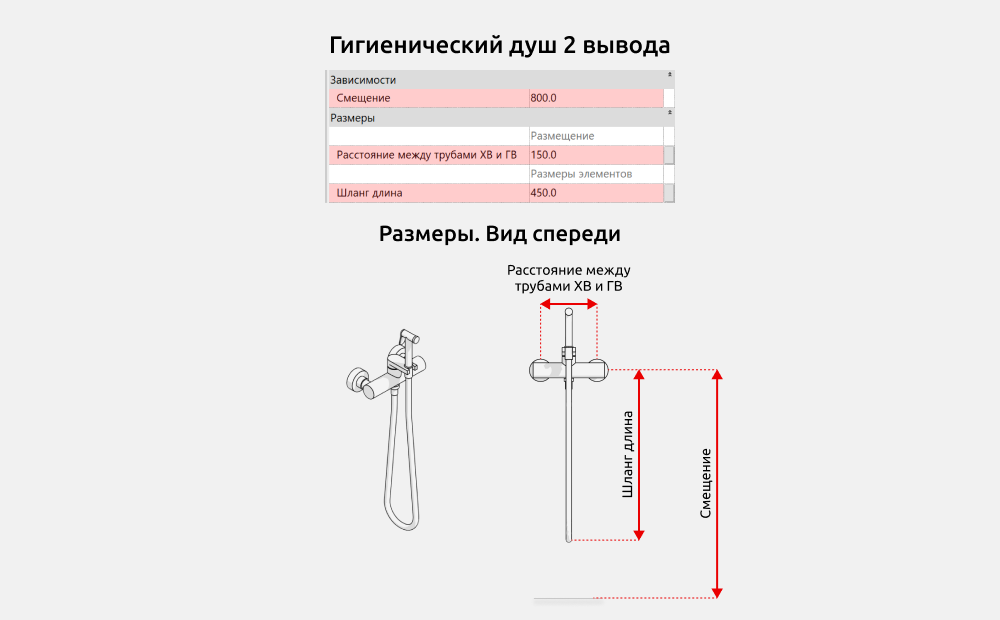

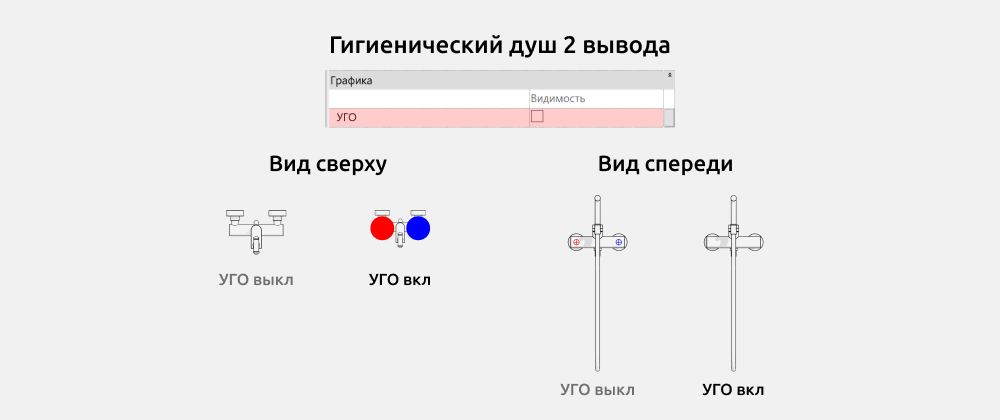

• Гигиенический душ 2 вывода

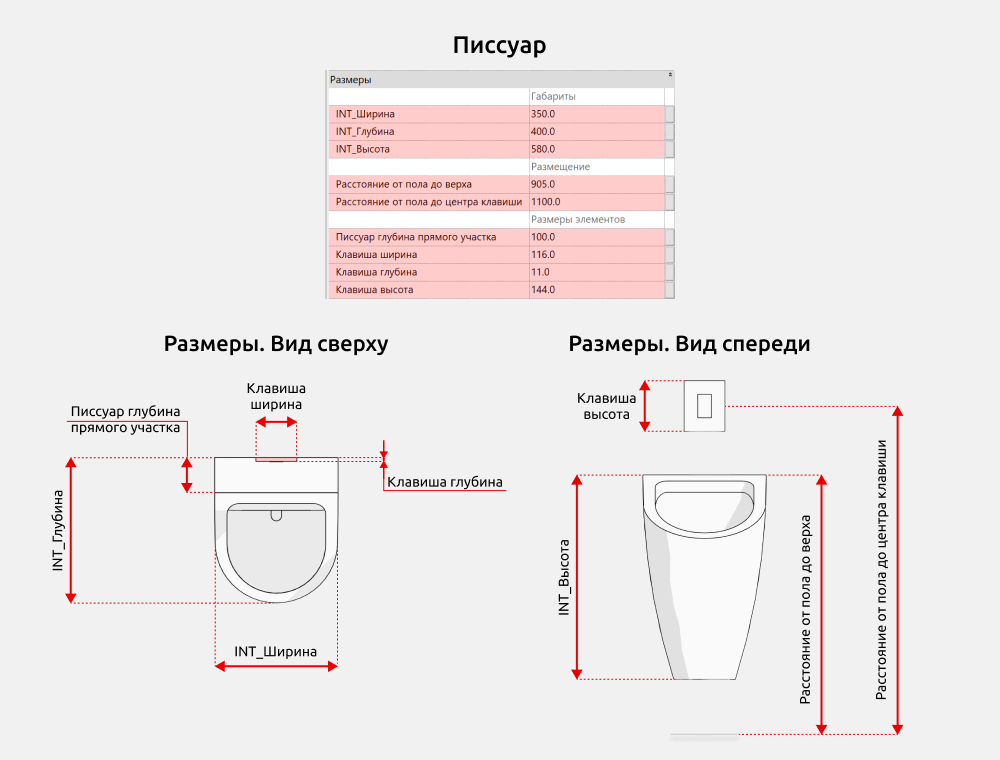

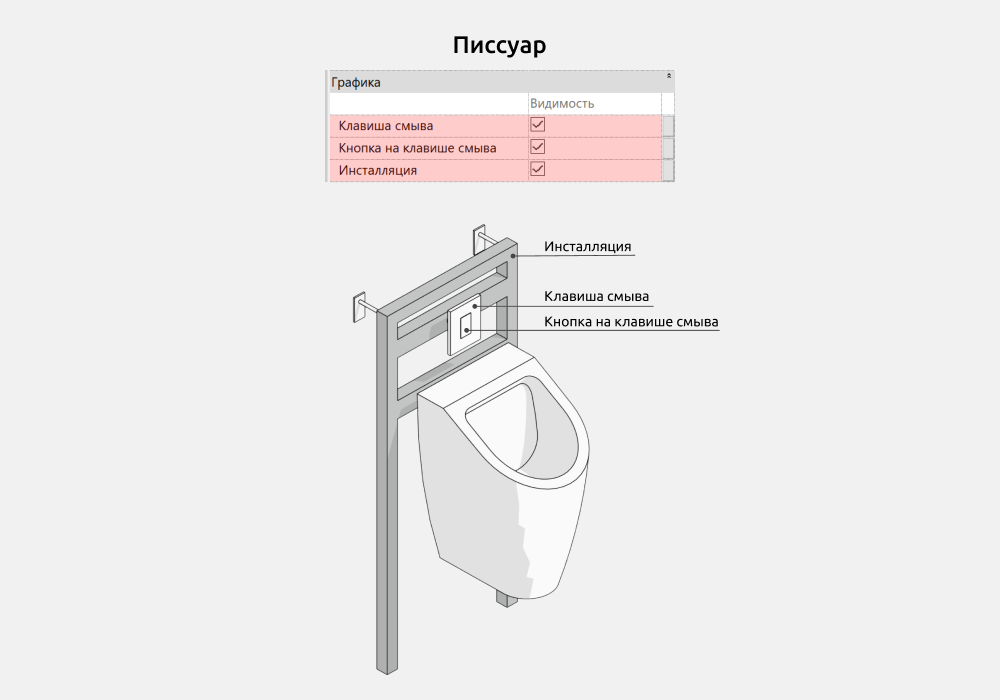

• Писсуар

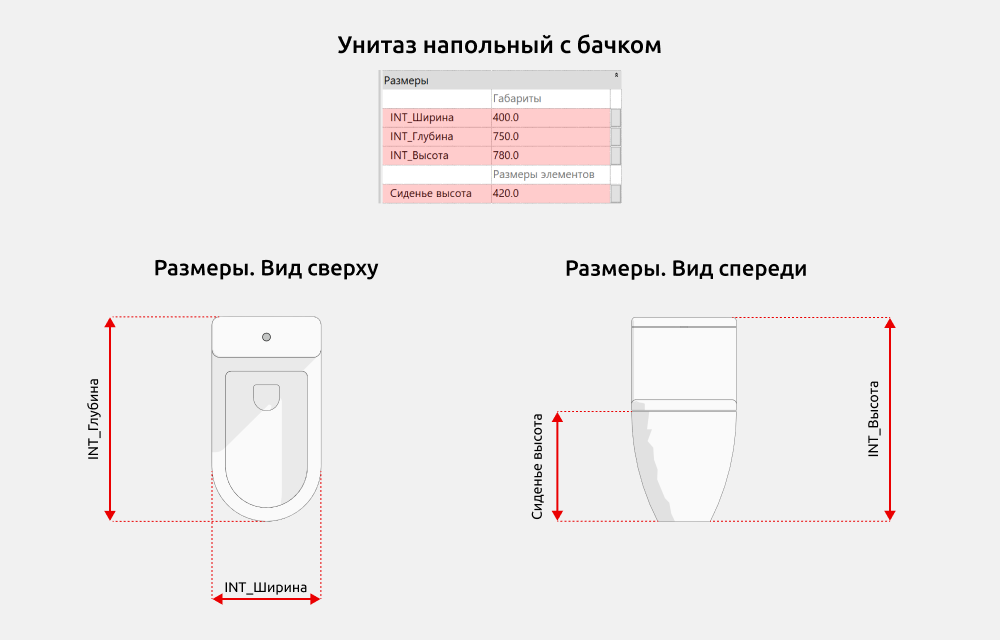

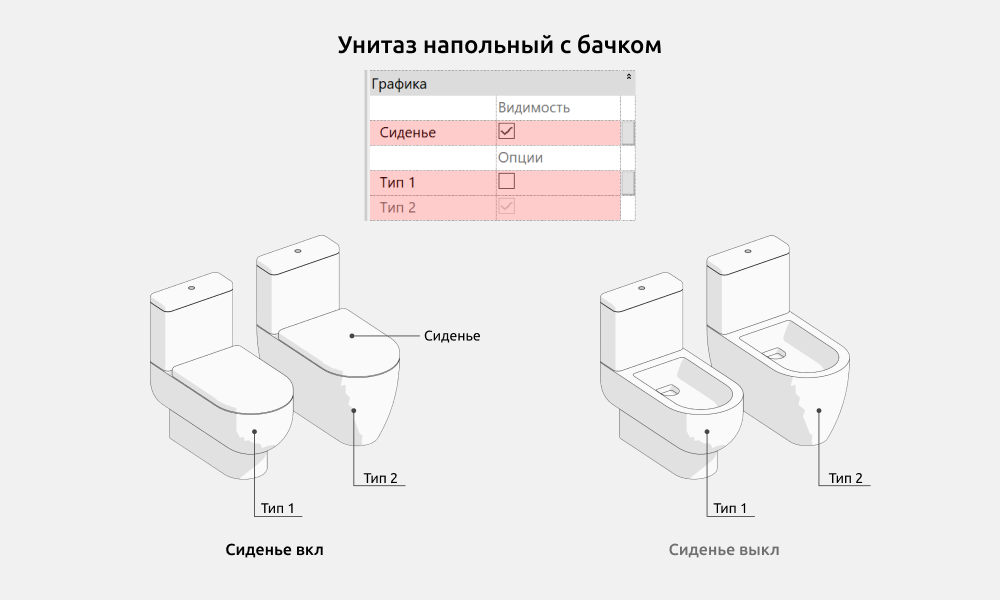

• Унитаз напольный с бачком

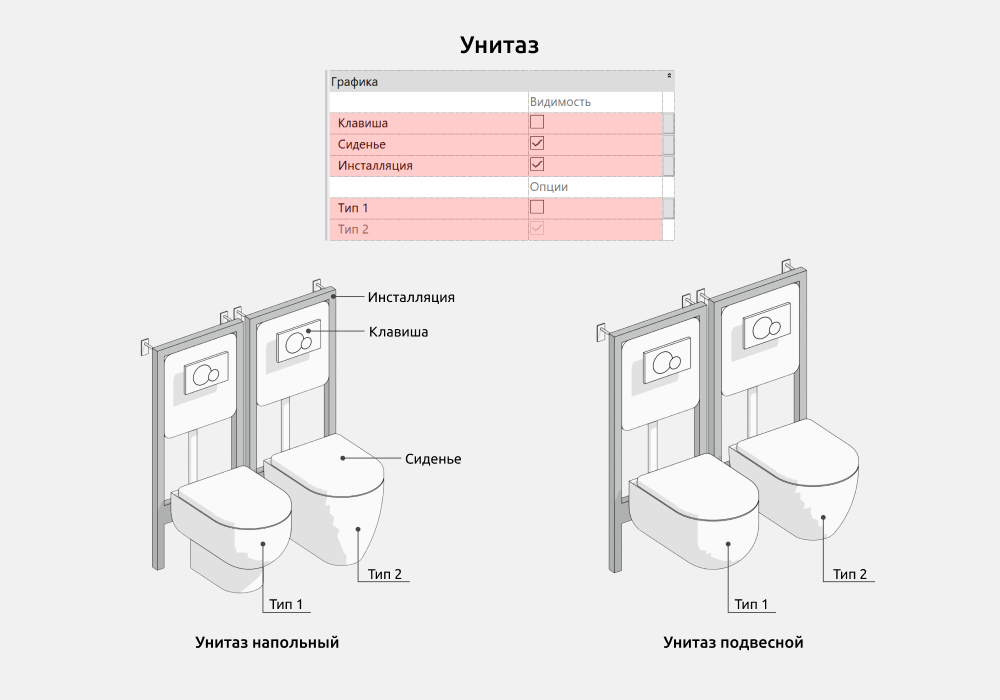

• Унитаз

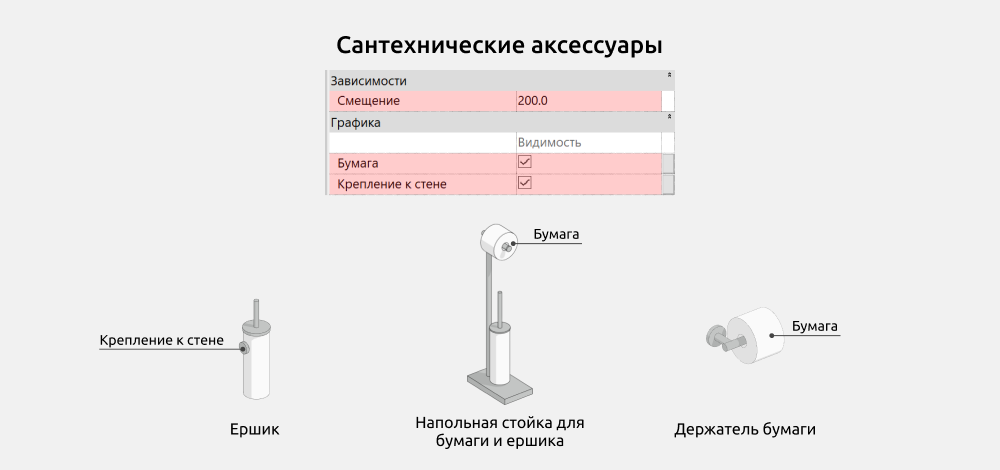

Сантехнические аксессуары:

• Держатель бумаги
• Ершик

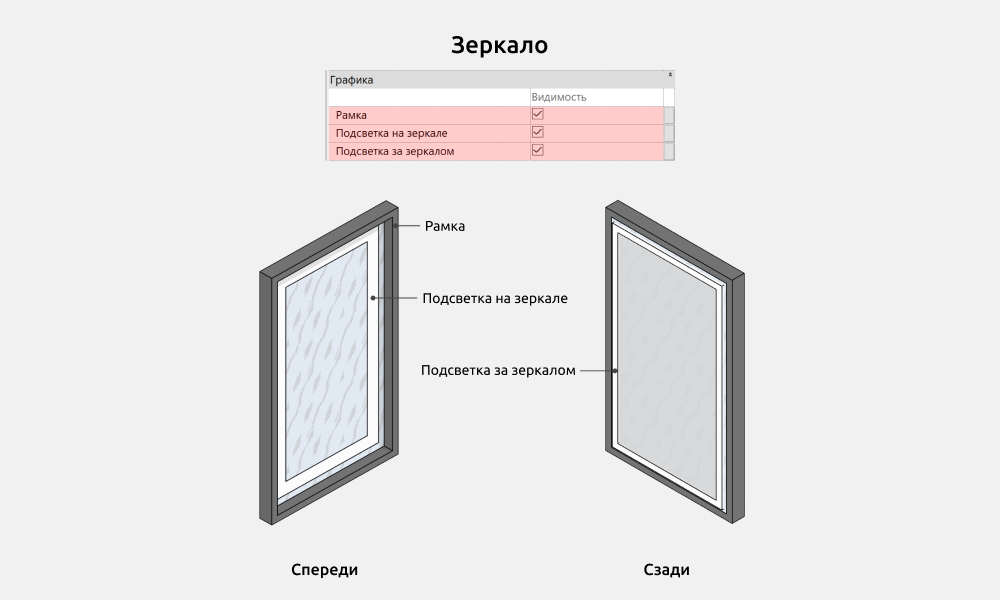

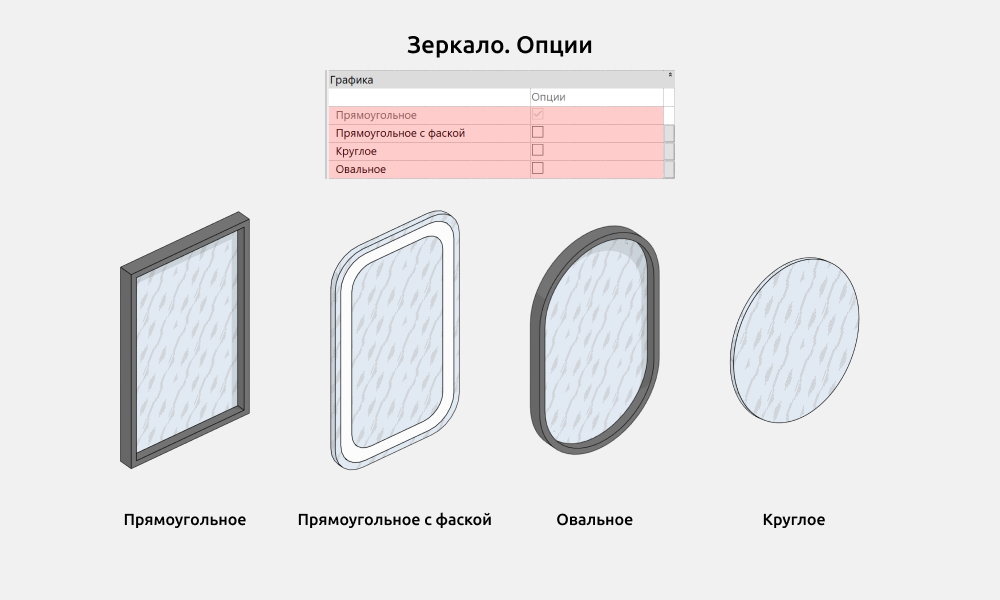

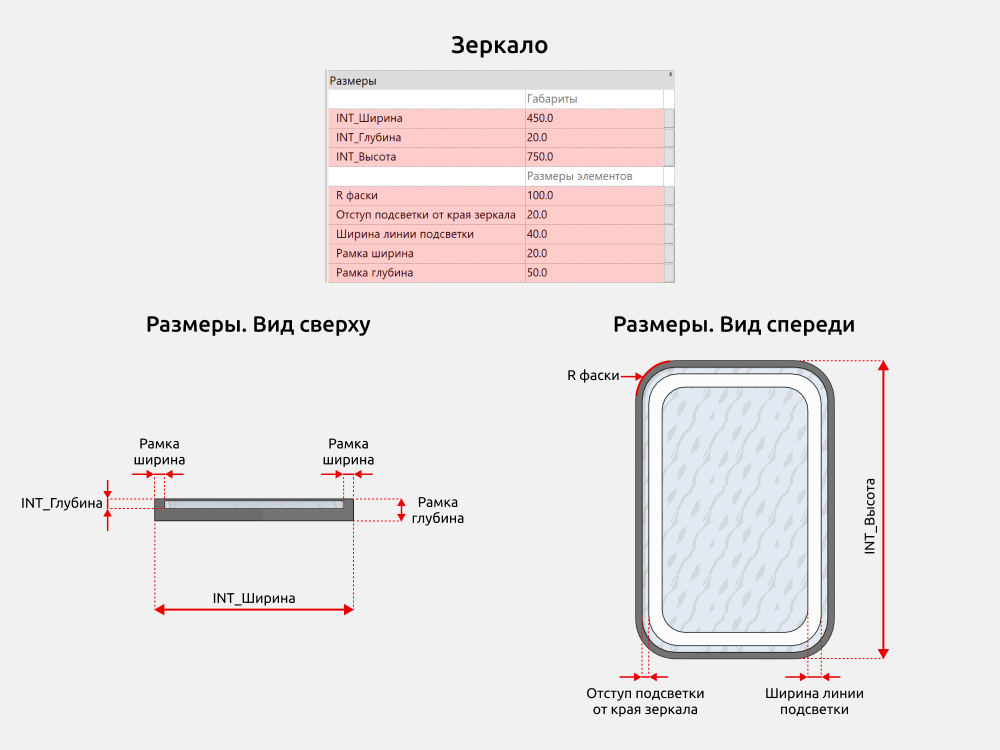

• Зеркало

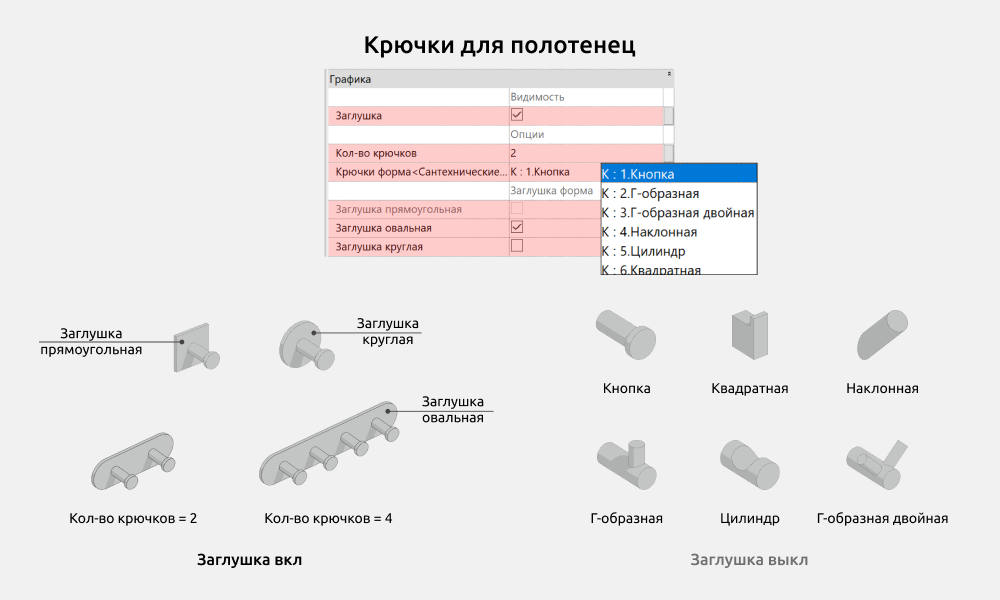

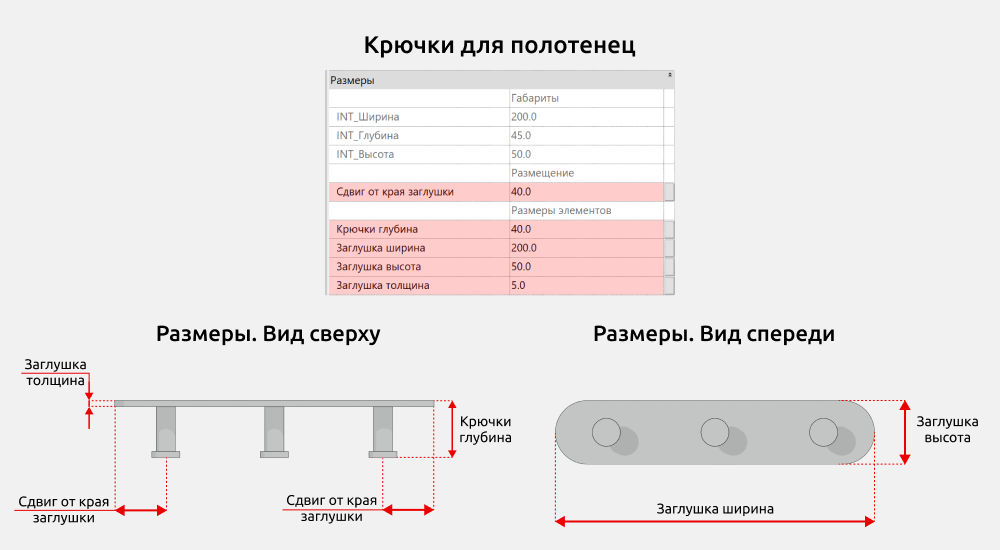

• Крючки для полотенец
• Напольная стойка для бумаги и ершика

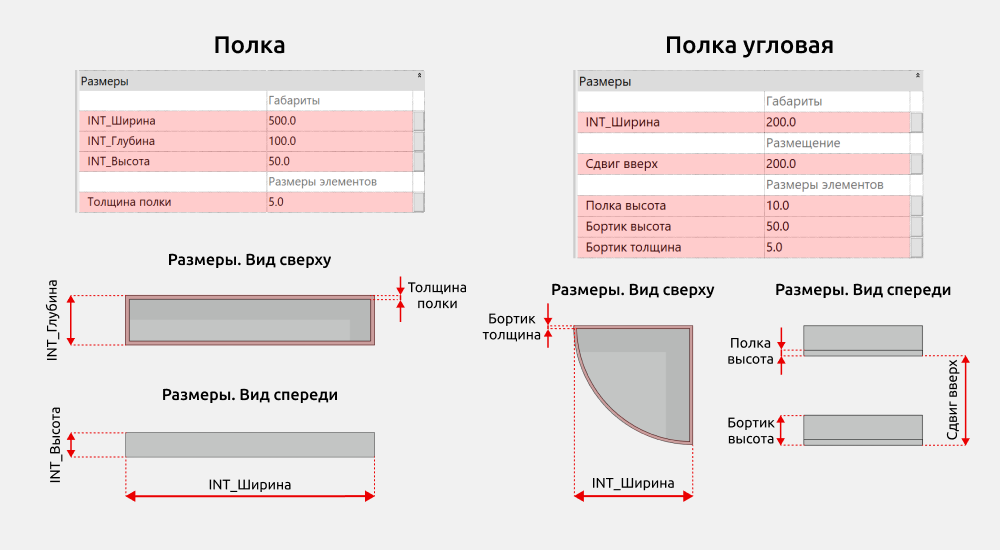

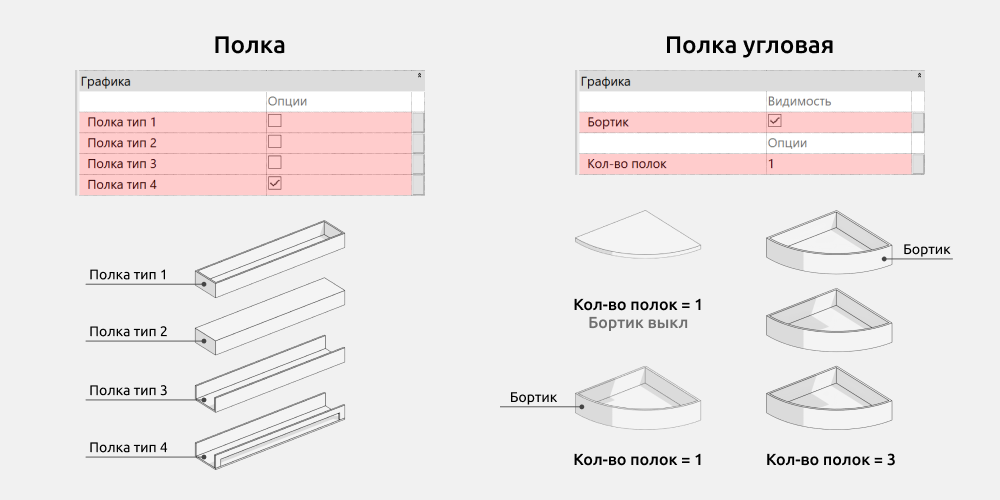

• Полка для ванной угловая
• Полка для ванной

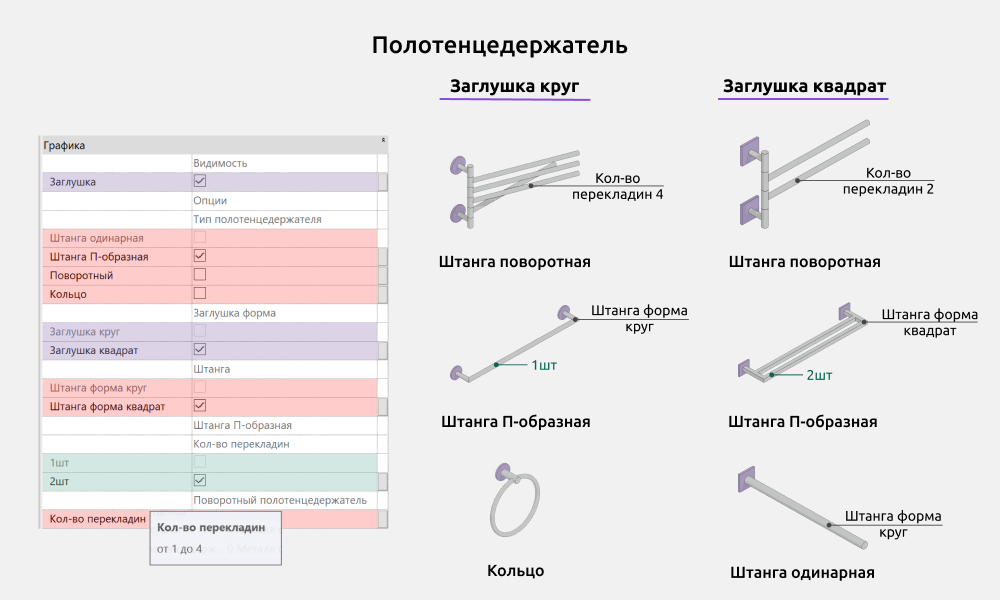

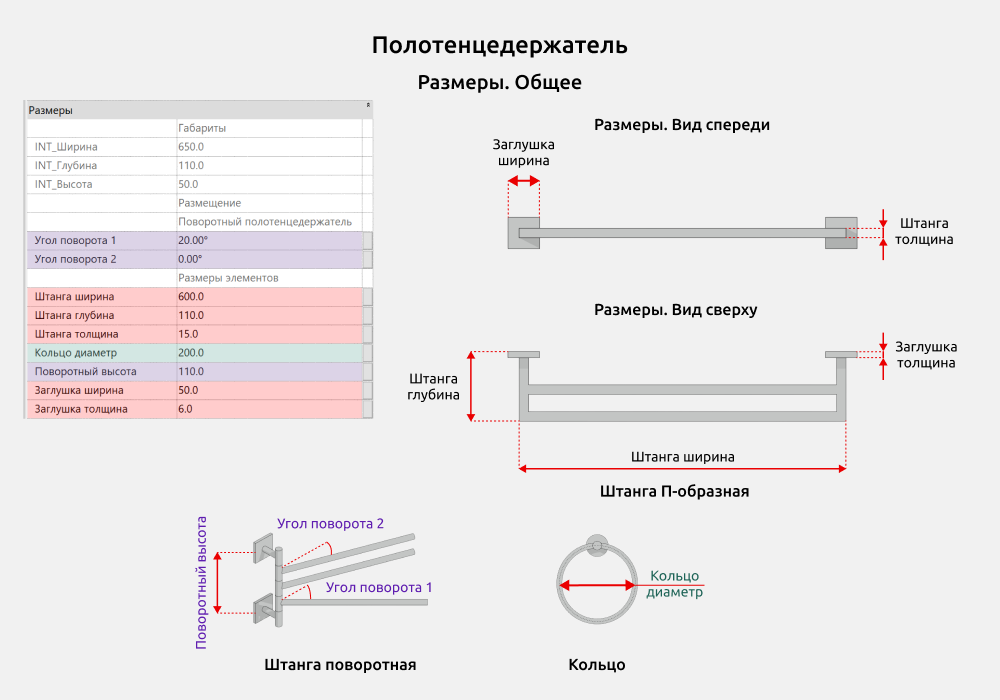

• Полотенцедержатель

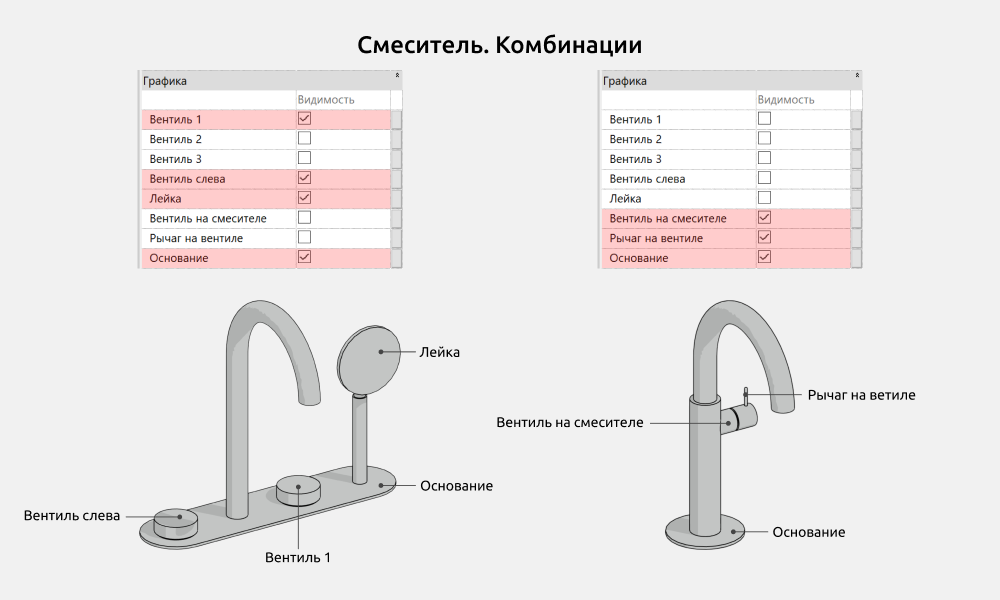

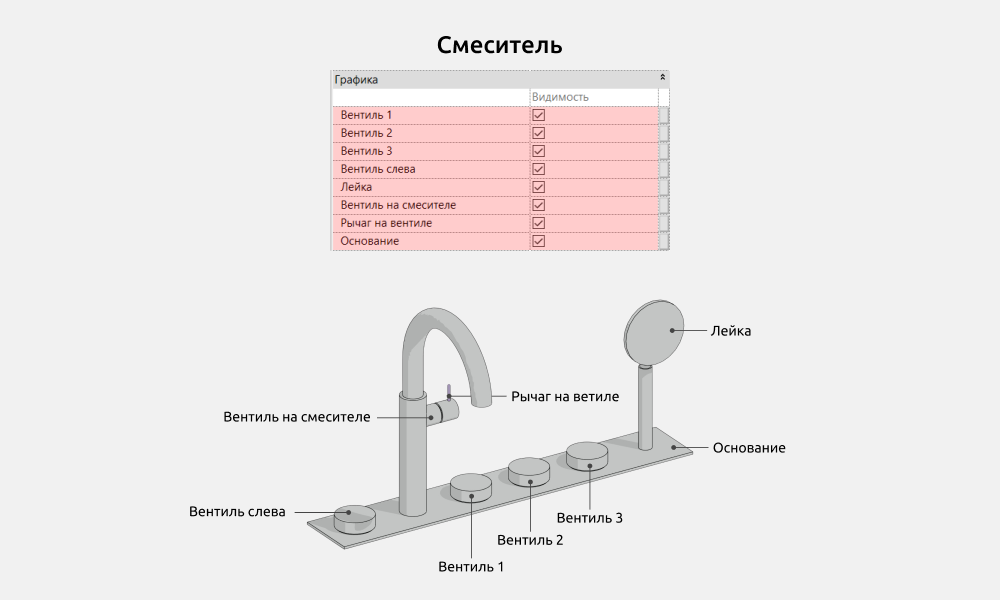

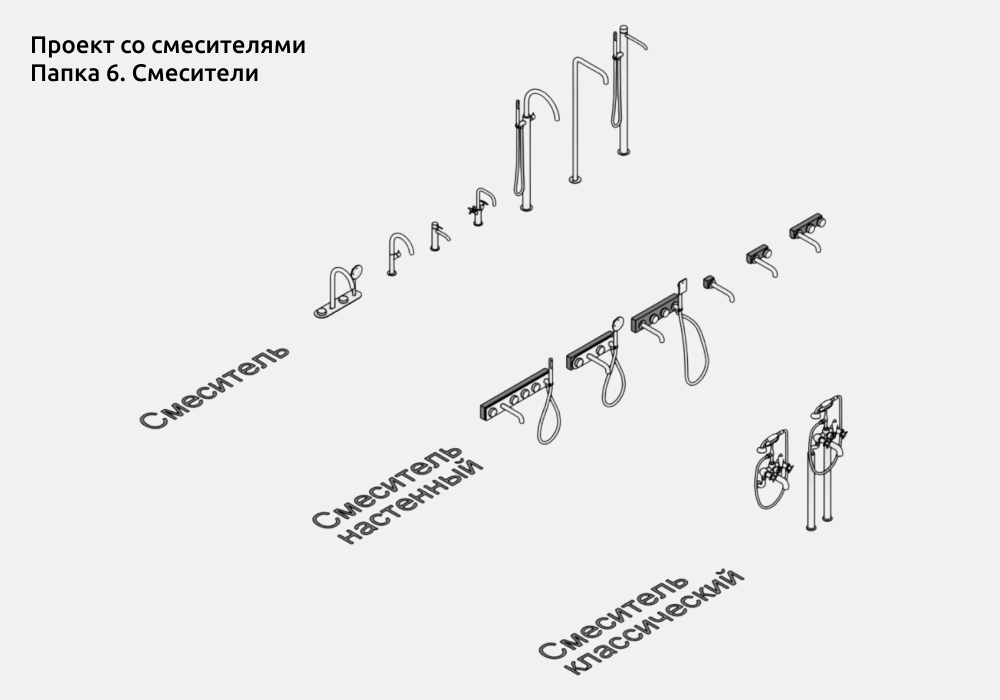

Проект со смесителями

В состав проекта со смесителями входят следующие семейства из папки под номером 6 Смесители:

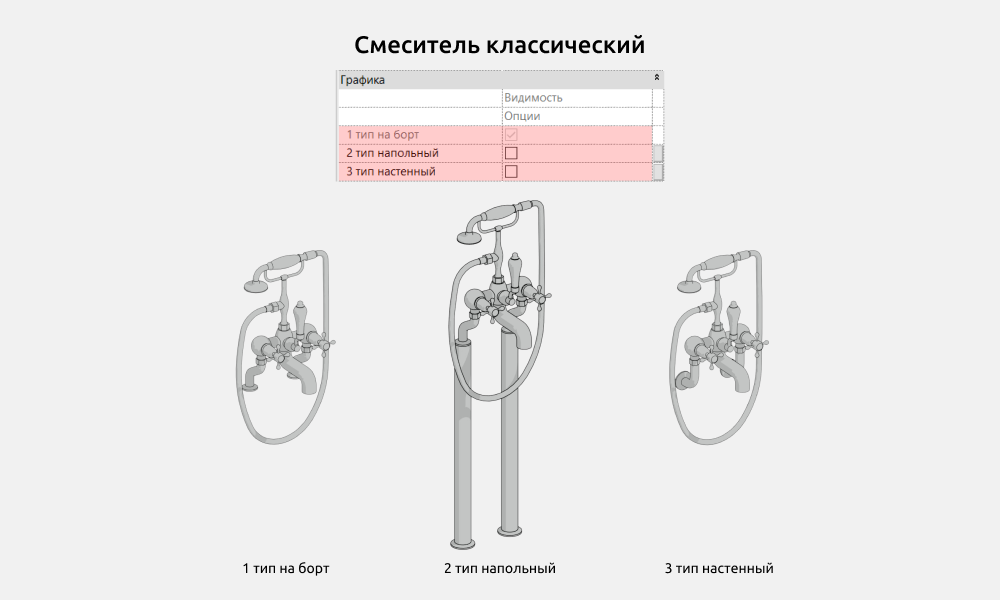

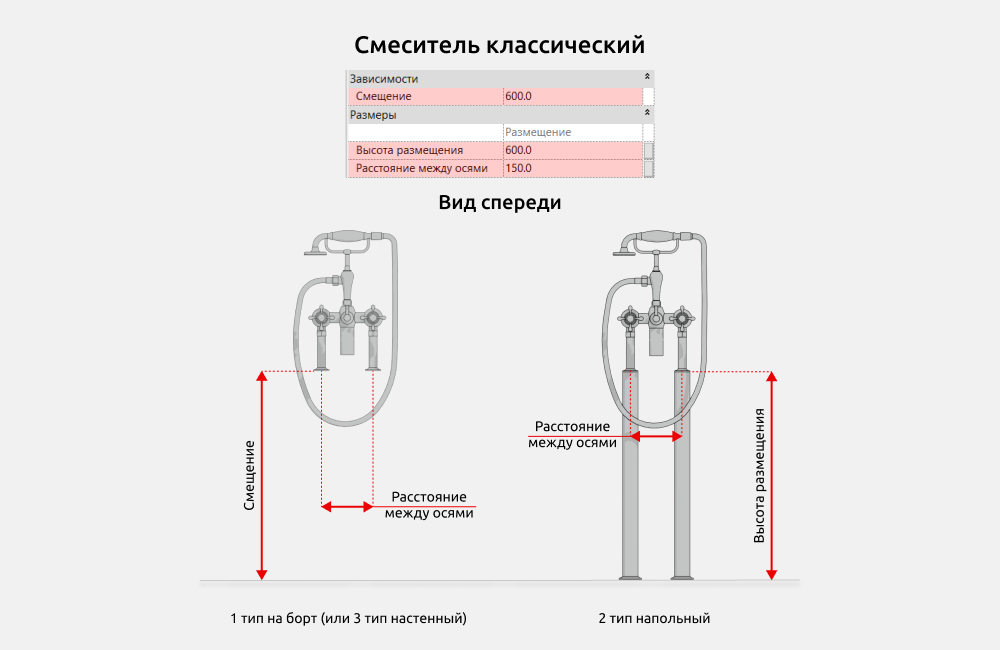

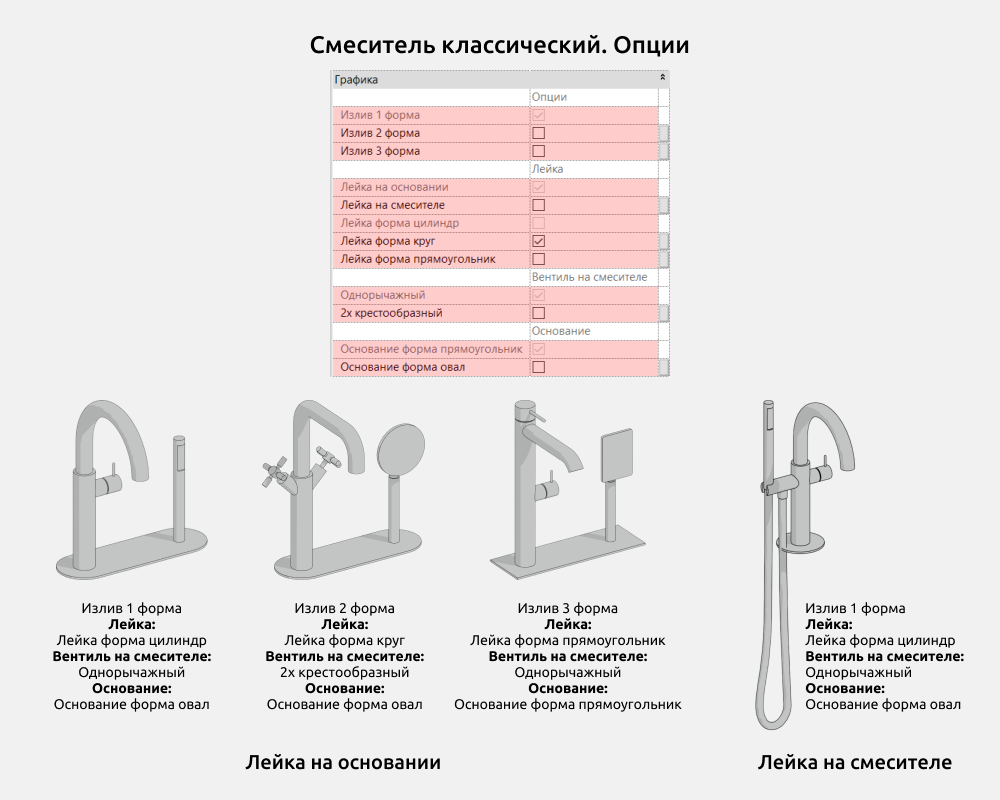

• Смеситель классический

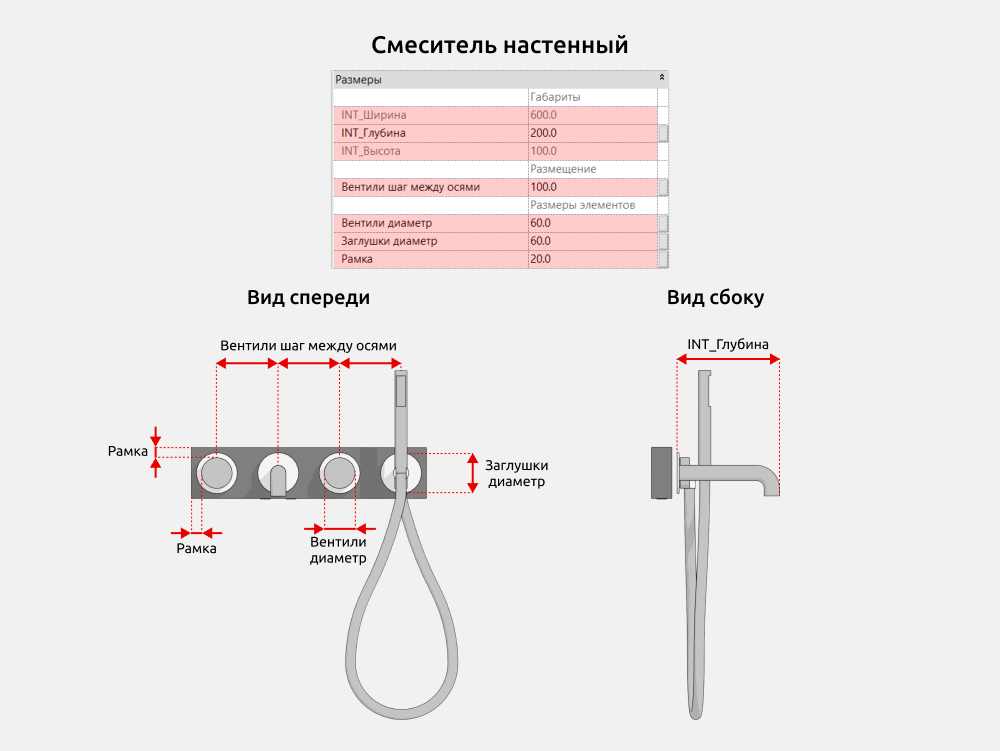

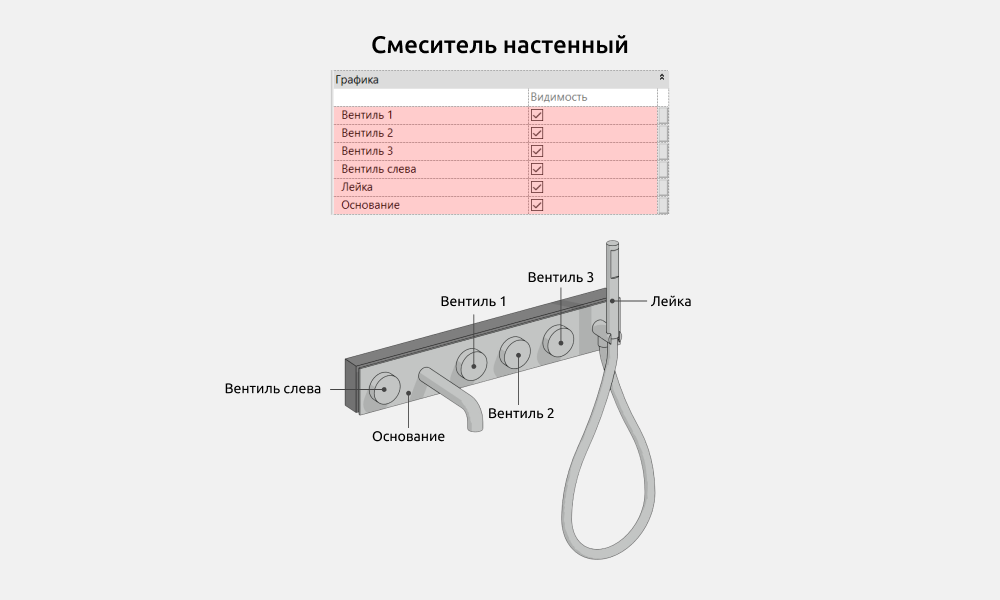

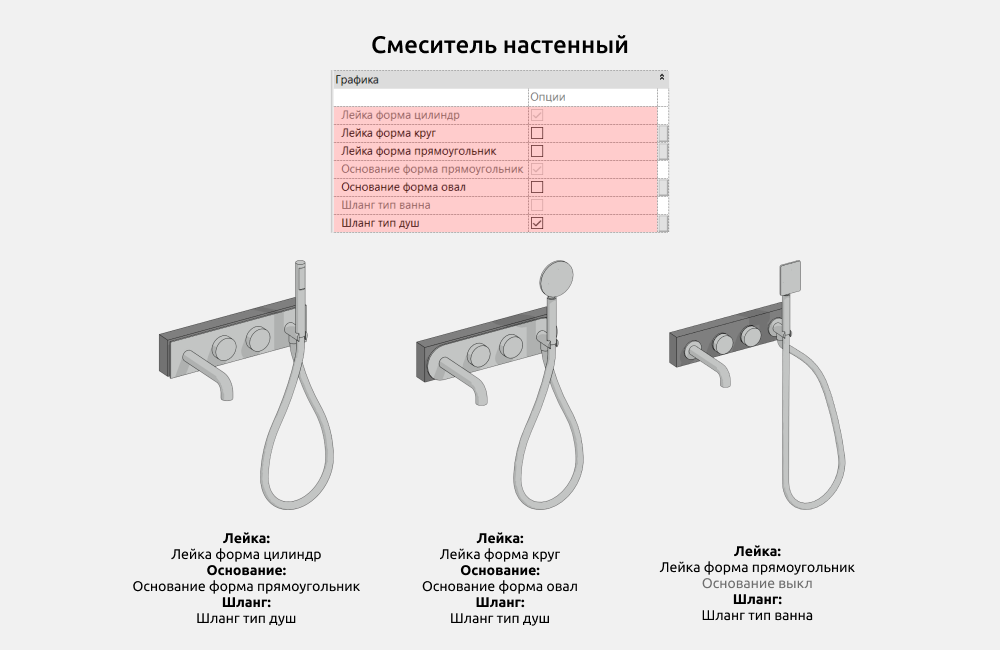

• Смеситель настенный

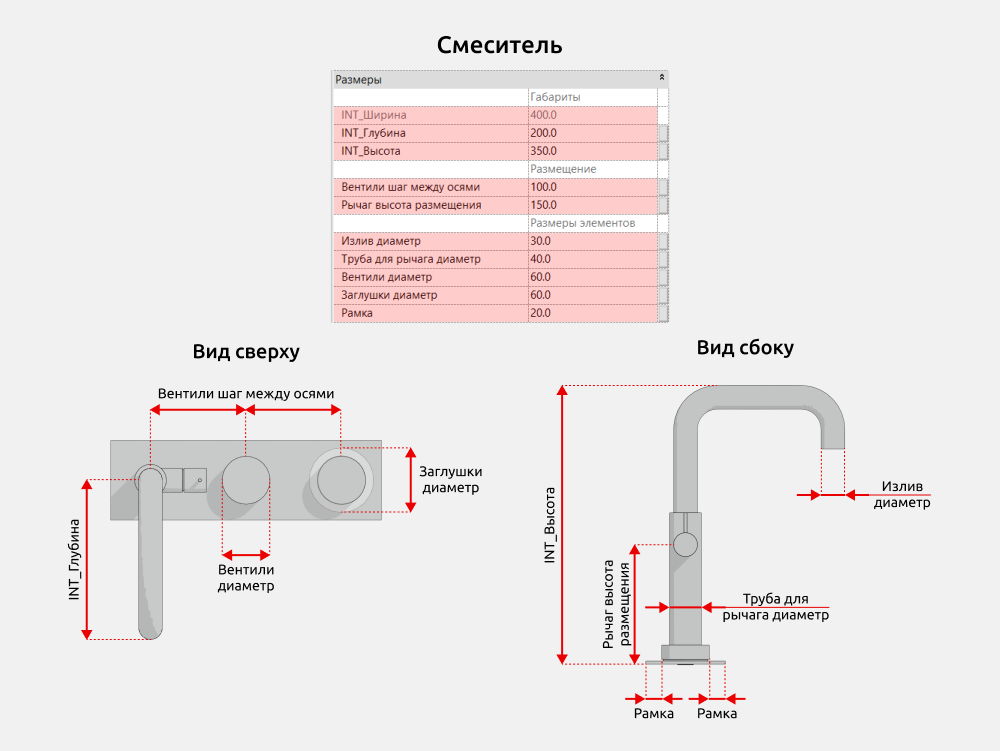

• Смеситель

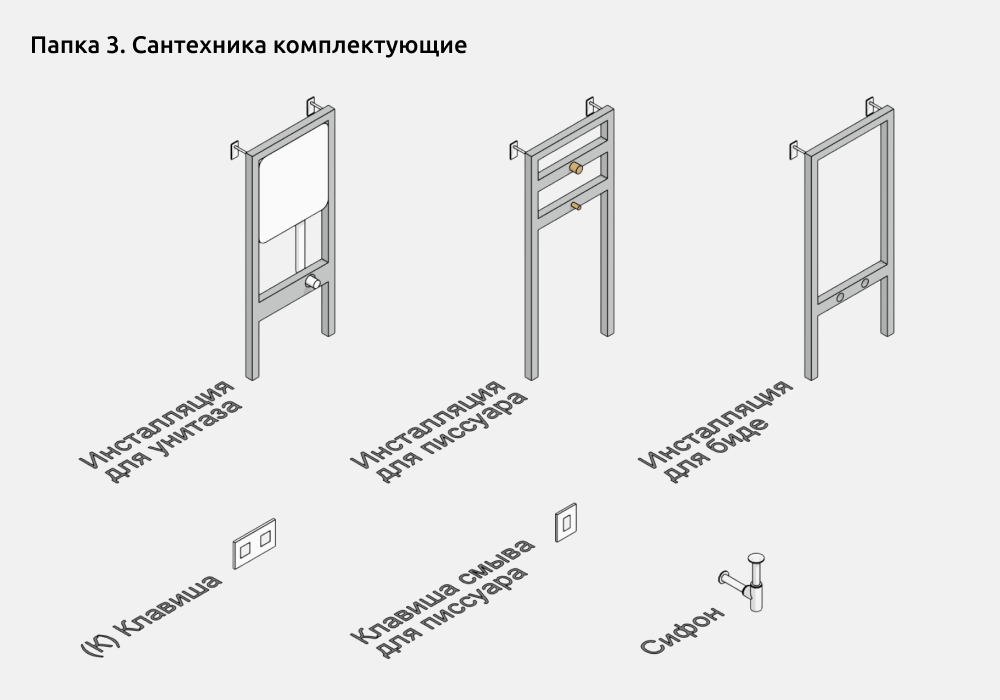

Сантехника комплектующие

Если необходимо, то можно отдельно использовать комплектующие семейств из папки под номером 3 Сантехника комплектующие, в которой расположены следующие семейства:

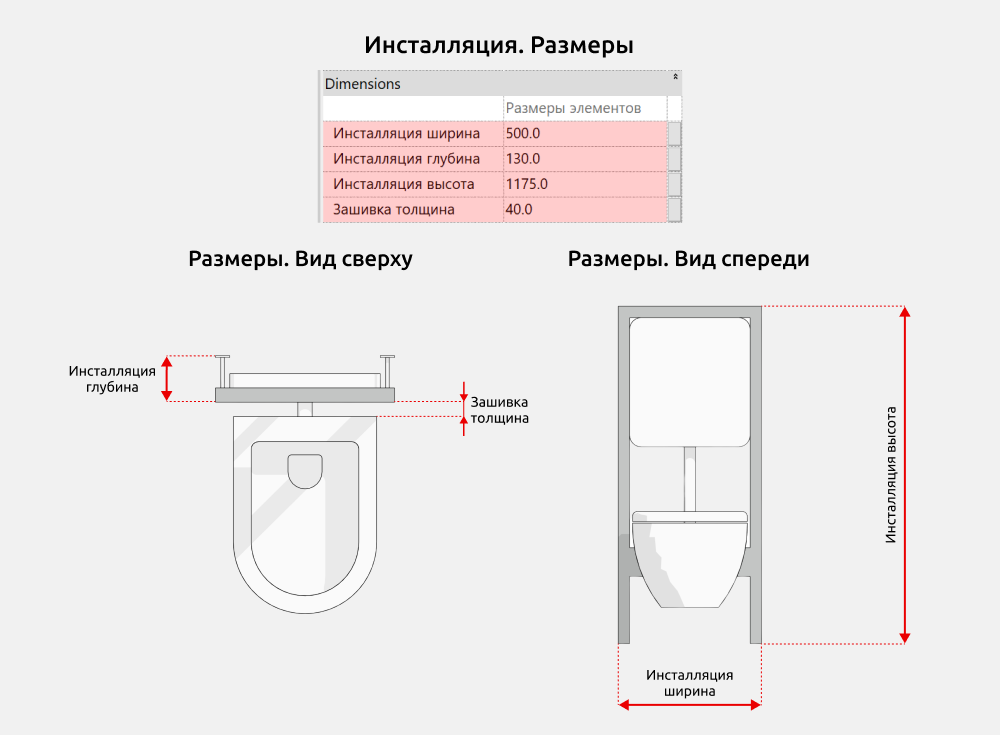

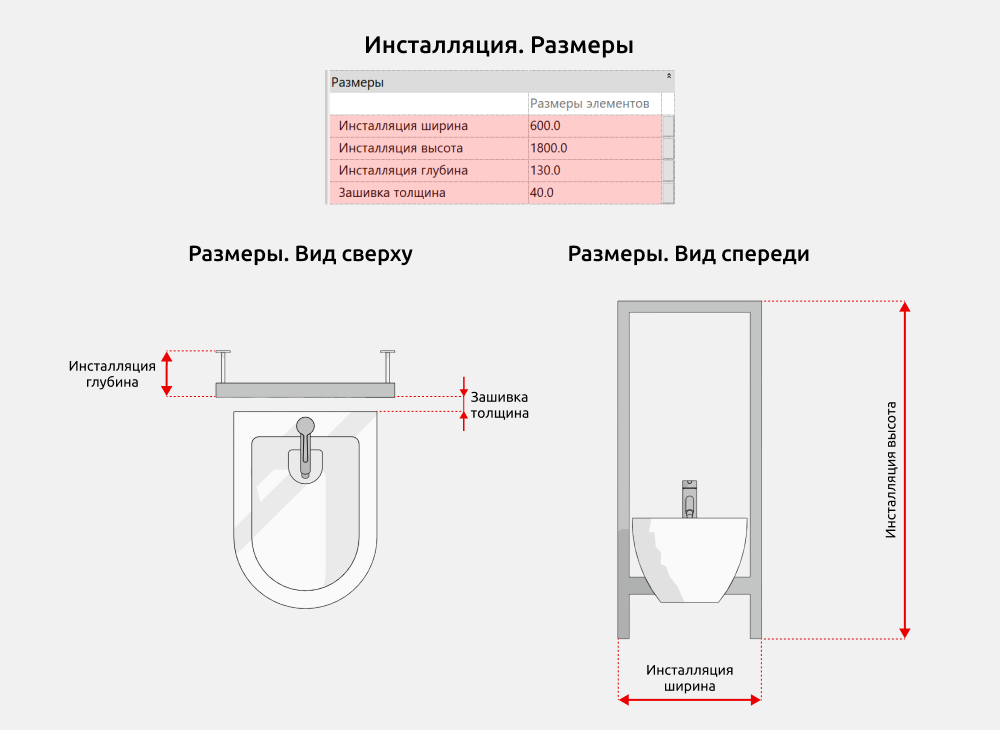

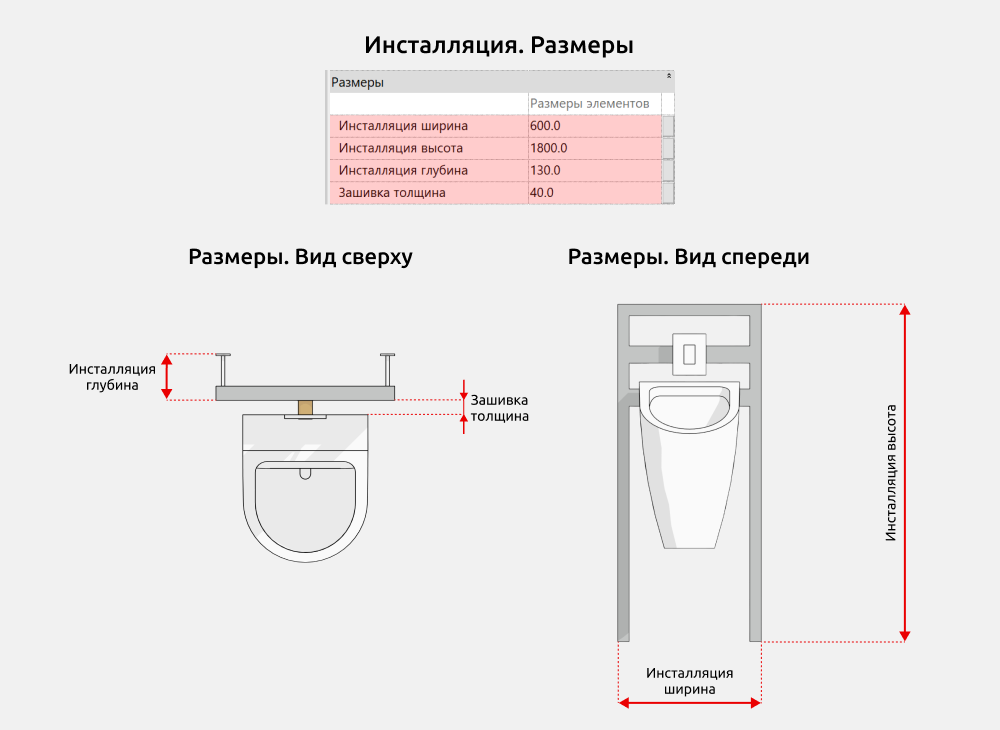

• Инсталляция для биде
• Инсталляция для писсуара
• Инсталляция для унитаза
• К
• Клавиша смыва для писсуара
• Сифон

3. СЕМЕЙСТВА

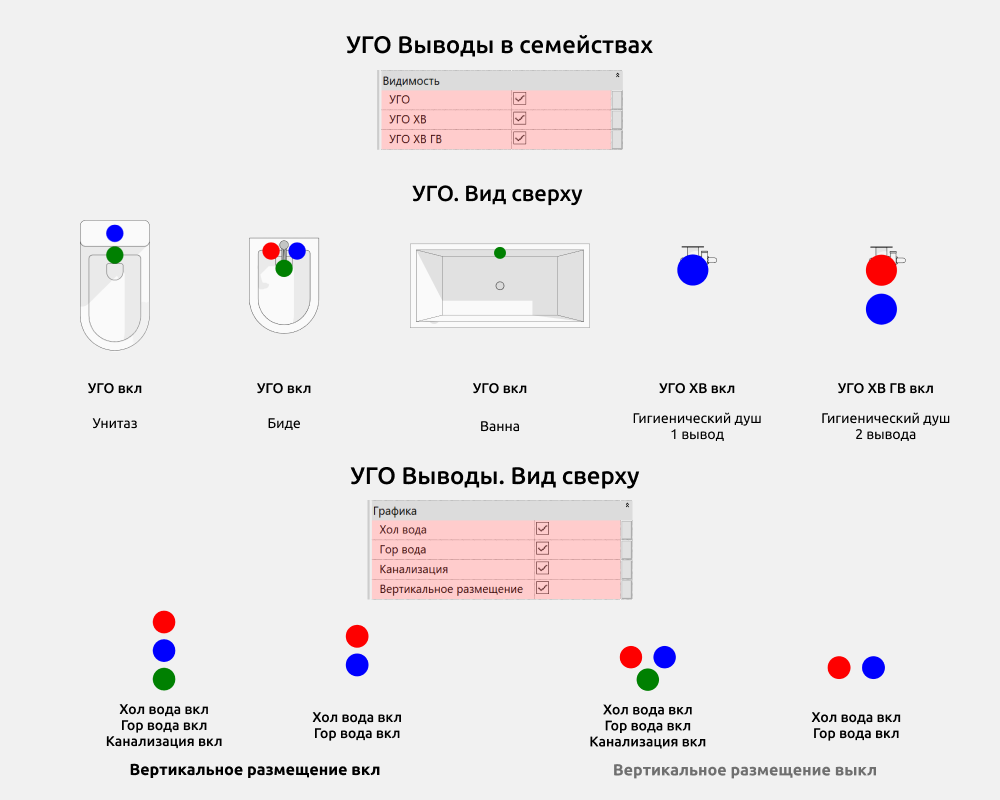

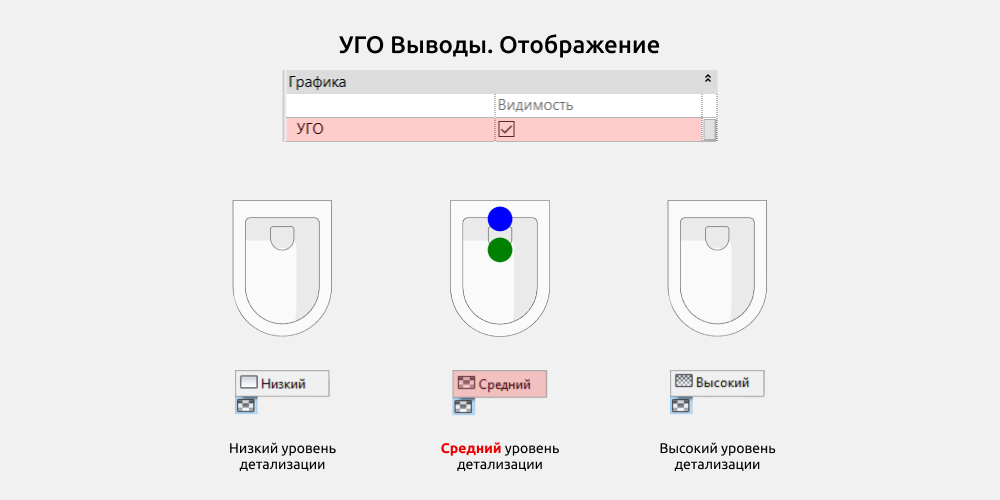

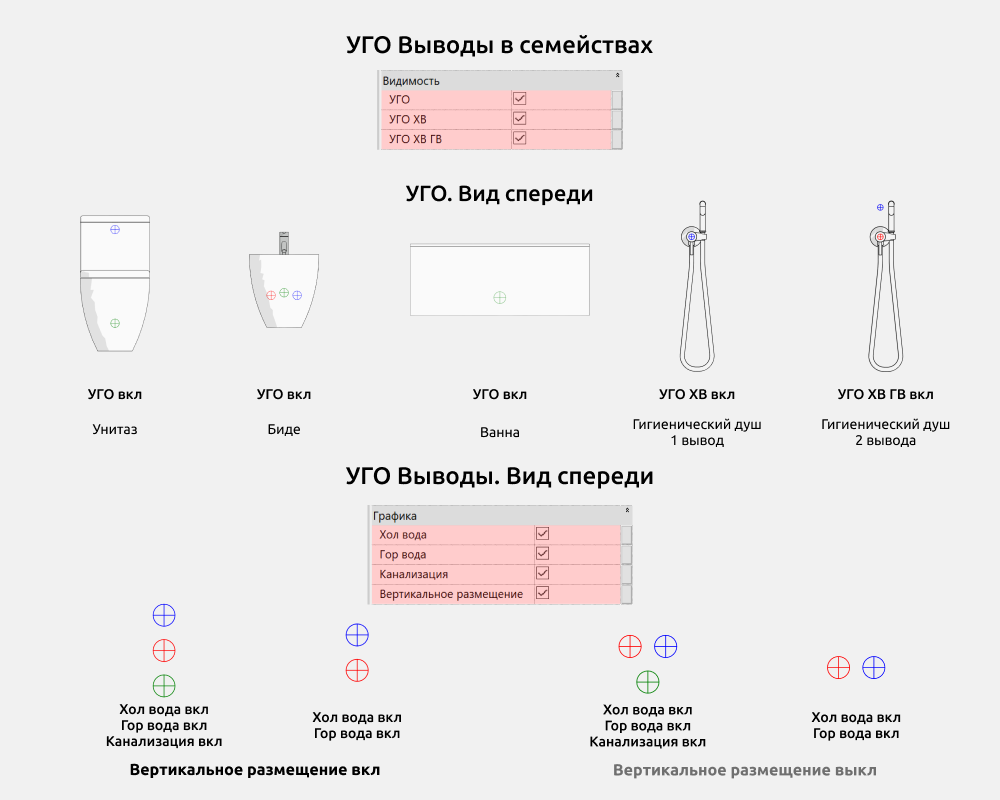

УГО Выводы

На виде сверху на среднем уровне детализации можно включить условно-графическое обозначение (УГО) выводов воды, чтобы показать, какие трубы нужно подводить к этому участку.

Чтобы включить УГО, необходимо выполнить следующие шаги:

1. В свойствах в группировании Графика поставить галочку на параметр видимости “УГО”.

2. Изменить уровень детализации вида на средний.

Отображение УГО на виде сверху зависит от того, какие системы включены в параметрах Графики внутри родительского семейства для УГО Выводы, а также от параметра “Вертикальное размещение”.

Условные обозначения по типу системы:

• Синий - холодное водоснабжение
• Красный - горячее водоснабжение
• Зеленый - канализация

На виде спереди УГО выводов в семействах выполнено в виде круговых маркеров с осевыми линиями.

Цвет маркеров также обозначает тип системы.

Отображение УГО зависит от включенных параметров по типу системы и параметра “Вертикальное размещение”.

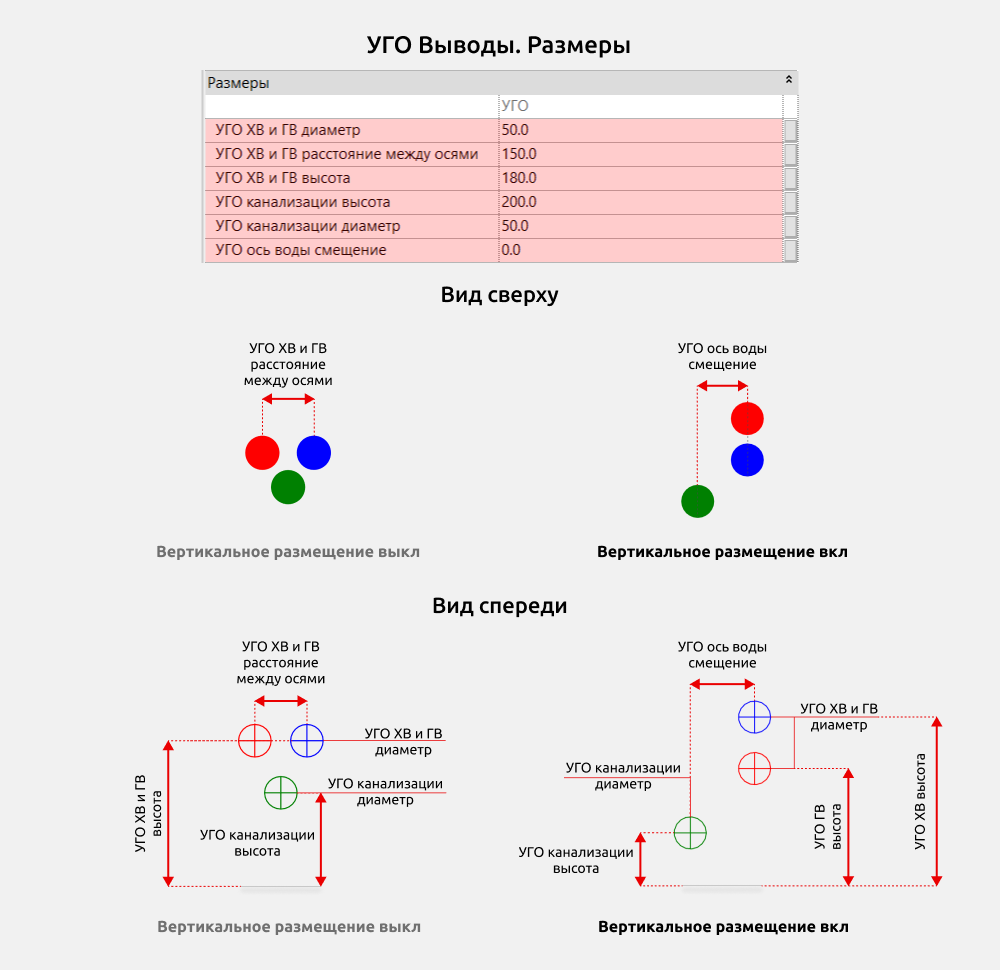

Параметры УГО Выводы. Общие размеры

В подгруппе УГО в группировании Размеры расположены параметры, управляющие размерами и положением условно-графического обозначения относительно элементов родительского семейства.

Параметры, встречающиеся в семействах:

• УГО ХВ и ГВ высота: высота вывода холодной и горячей воды
• УГО канализации высота: высота вывода канализации
• УГО ХВ и ГВ диаметр: диаметр окружностей УГО холодной воды и горячей воды
• УГО канализации диаметр: диаметр окружности УГО канализации
• УГО ось воды смещение: смещение вывода холодной воды (или холодной и горячей воды) от канализации

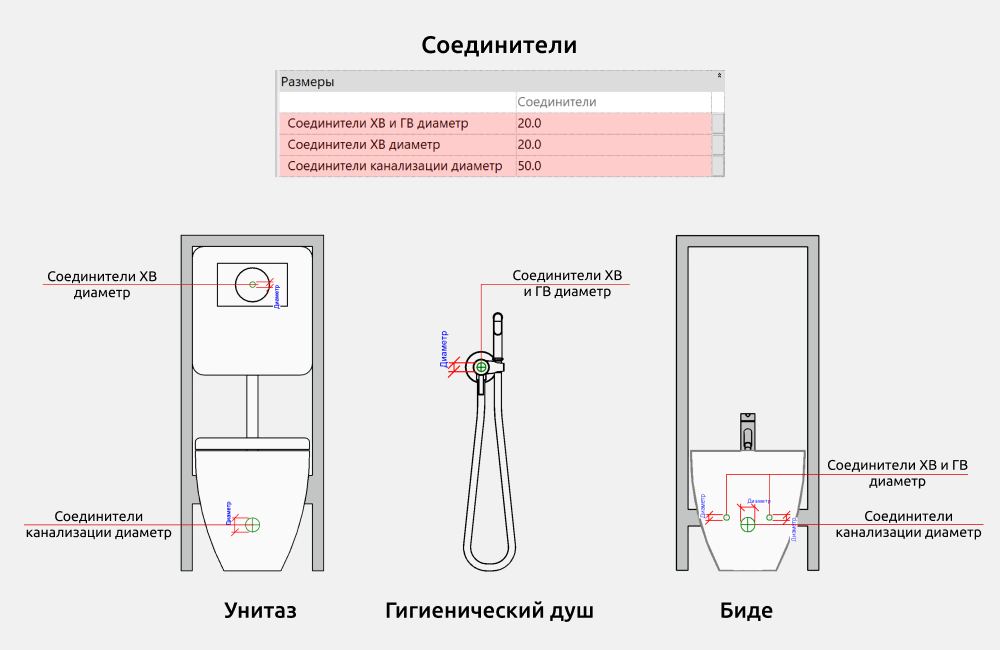

Коннекторы

В некоторых семействах предусмотрены соединители к сетям холодного, горячего водоснабжения и водоотведения.

Размеры соединителей можно указать с помощью параметров:

• Соединители ХВ диаметр
• Соединители ХВ и ГВ диаметр
• Соединители канализации диаметр

Ванны

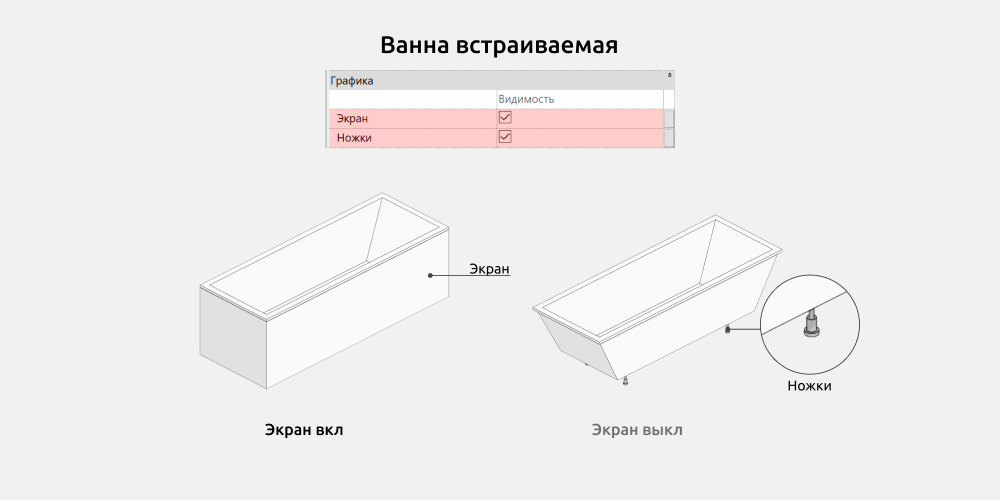

Ванна встраиваемая

У встраиваемой ванны при необходимости можно включить/выключить следующие элементы:

• Экран
• Ножки

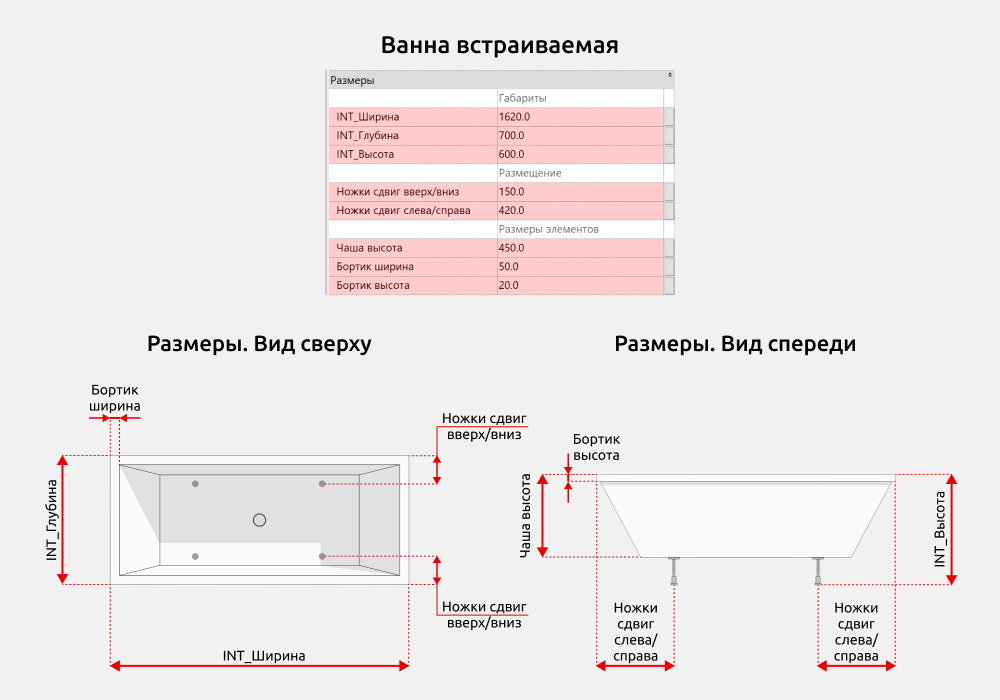

Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют габаритами ванной.

“Ножки сдвиг вверх вниз”: Расстояние ножек от края по короткой стороне.

“Ножки сдвиг слева/справа”: Расстояние ножек от края по длинной стороне ванны.

“Чаша высота”: Расстояние от дна ванны до края бортика. Изменяется за счет высоты ножек.

“Бортик ширина”: Ширина от внутреннего края чаши до внешнего края ванны.

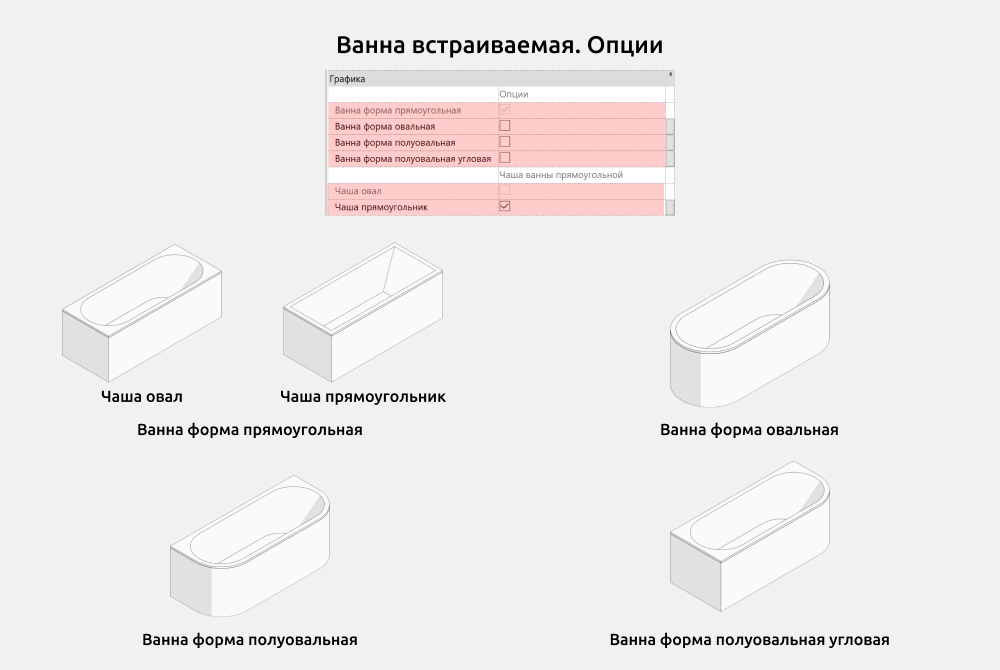

Опции

В опциях можно изменить форму ванны:

• Ванна форма прямоугольная
• Чаша овал
• Чаша прямоугольник
• Ванна форма овальная
• Ванна форма полуовальная
• Ванна форма полуовальная угловая

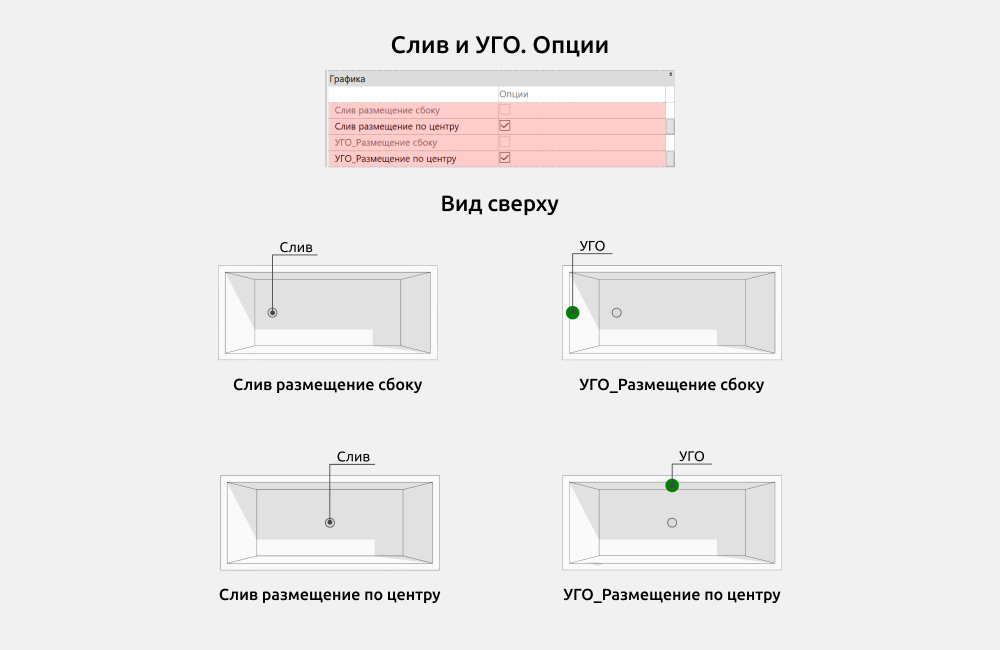

Изменить положение слива:

• Слив размещение сбоку
• Слив размещение по центру

Изменить положение УГО:

• УГО_Размещение сбоку
• УГО_Размещение по центру

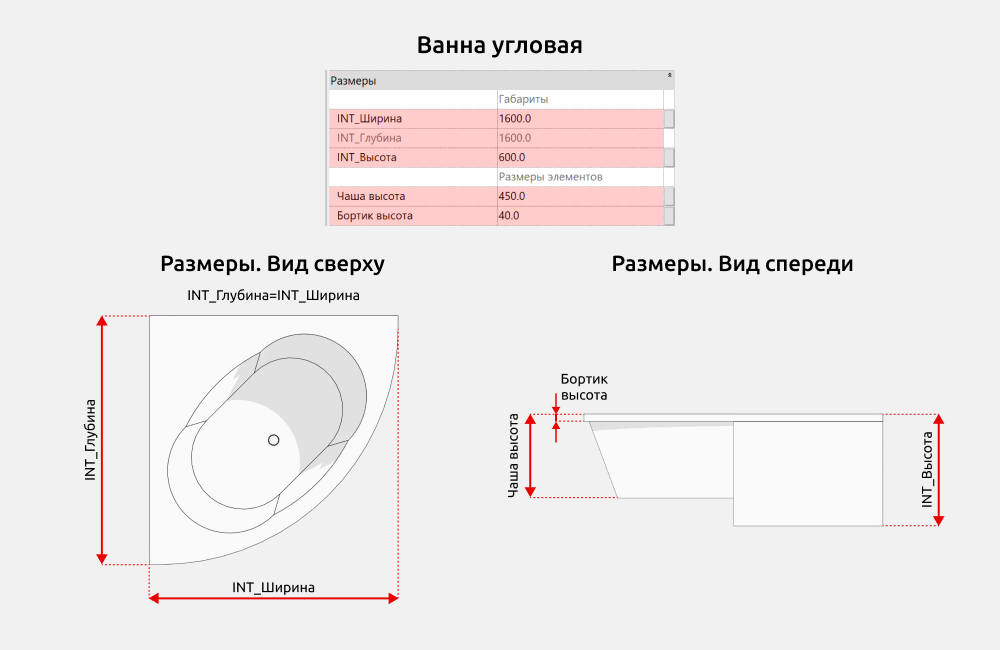

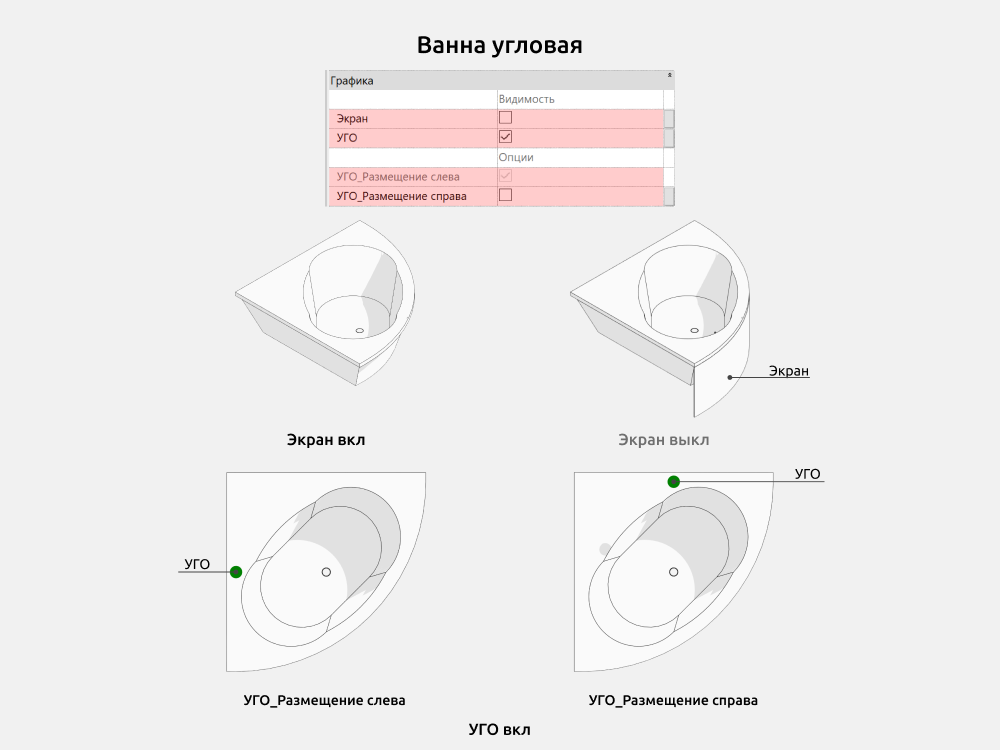

Ванна угловая

Для угловой ванны можно включать/выключать видимость экрана.

Также можно выбирать размещение УГО:

• УГО_Размещение слева
• УГО_Размещение справа

Размеры

В угловой ванне меняются габариты “INT_Ширина” и “INT_Высота”. Параметр “INT_Глубина” = “INT_Ширина”.

Можно управлять размерами элементов: “Чаша высота” и “Бортик высота”.

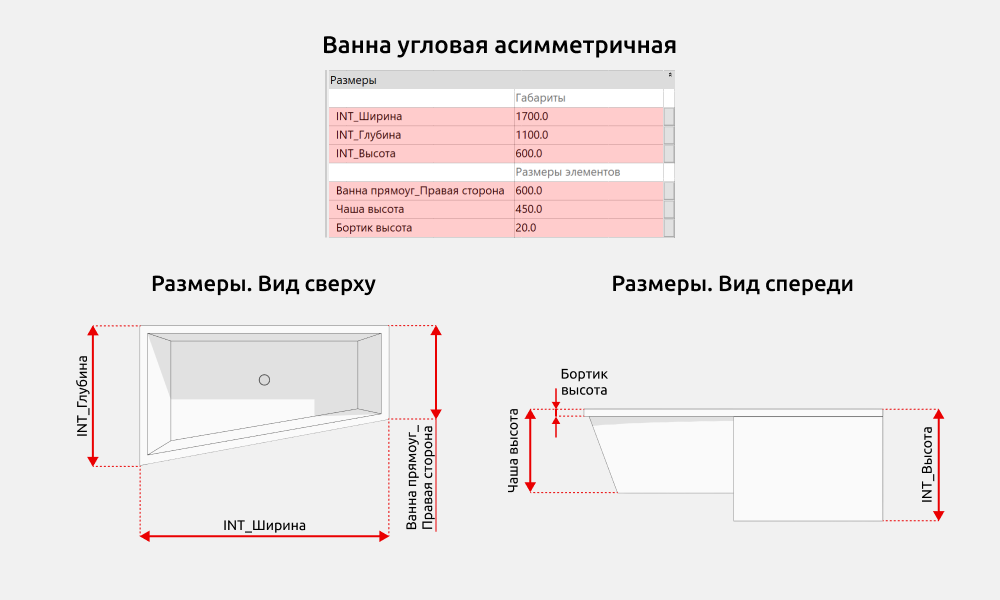

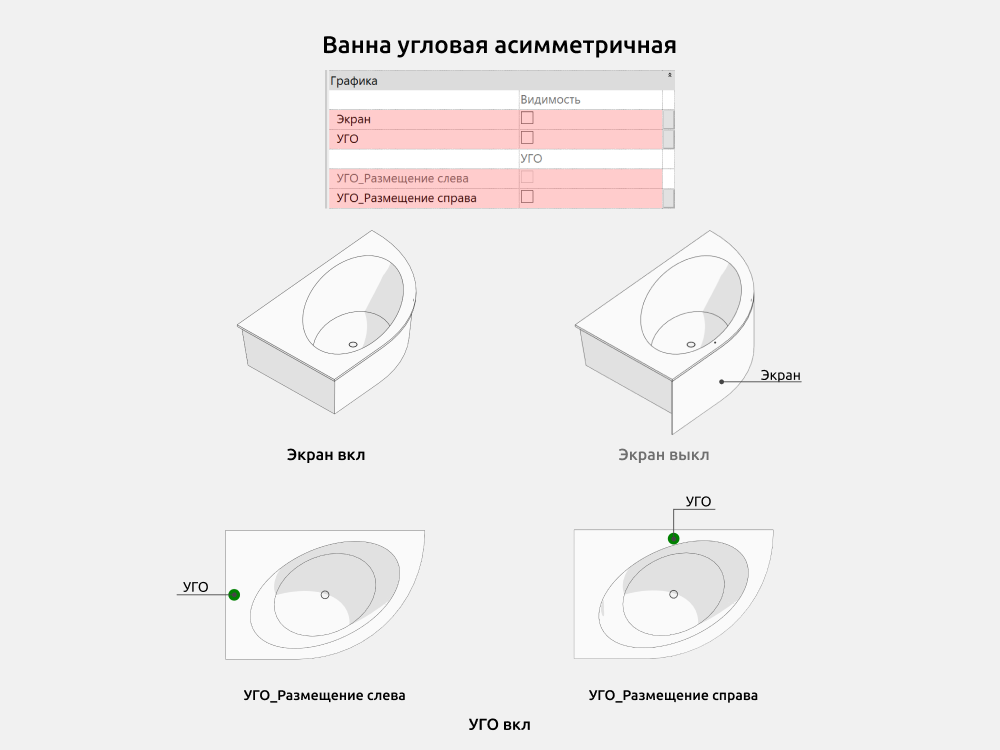

Ванна угловая ассиметричная

Для угловой ассиметричной ванны можно включать/выключать видимость экрана.

Также можно выбирать размещение УГО:

• УГО_Размещение слева
• УГО_Размещение справа

Размеры

Меняются габариты “INT_Ширина” и “INT_Высота”. Параметр “INT_Глубина” = “INT_Ширина”.

Можно управлять размерами элементов: “Ванна прямоуг_Правая сторона” (только для ванны прямоугольной формы), “Чаша высота” и “Бортик высота”.

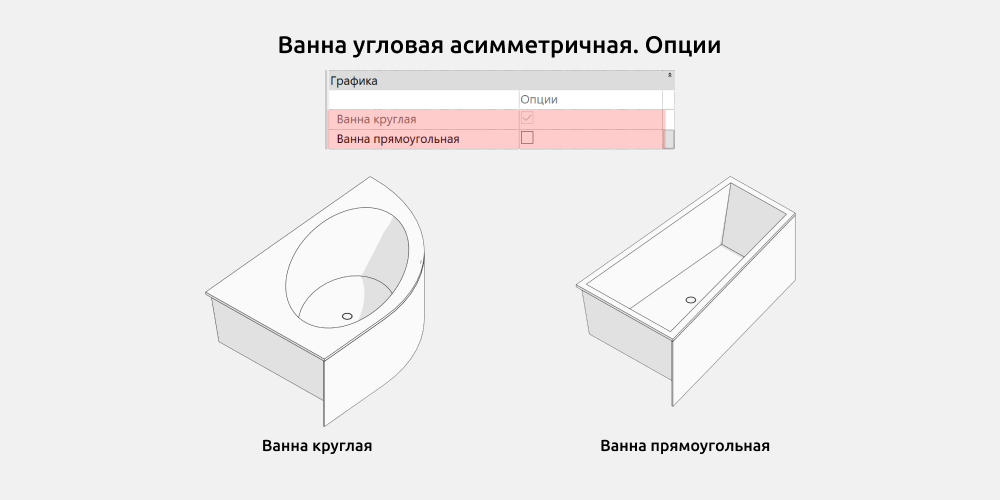

Опции

Выбрать форму ванны:

• Ванна круглая
• Ванна прямоугольная

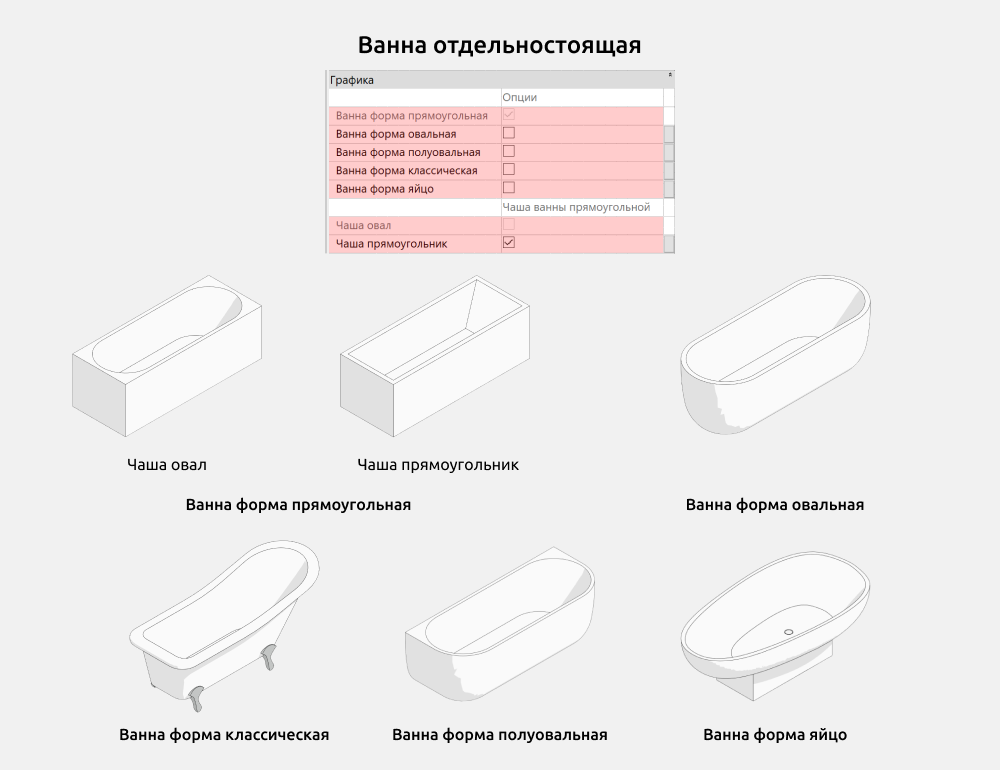

Ванна отдельностоящая

Для отдельно стоящей ванны можно выбрать форму:

• Ванна форма прямоугольная
• Чаша овал
• Чаша прямоугольник
• Ванна форма овальная
• Ванна форма классическая
• Ванна форма полуовальная
• Ванна форма яйцо

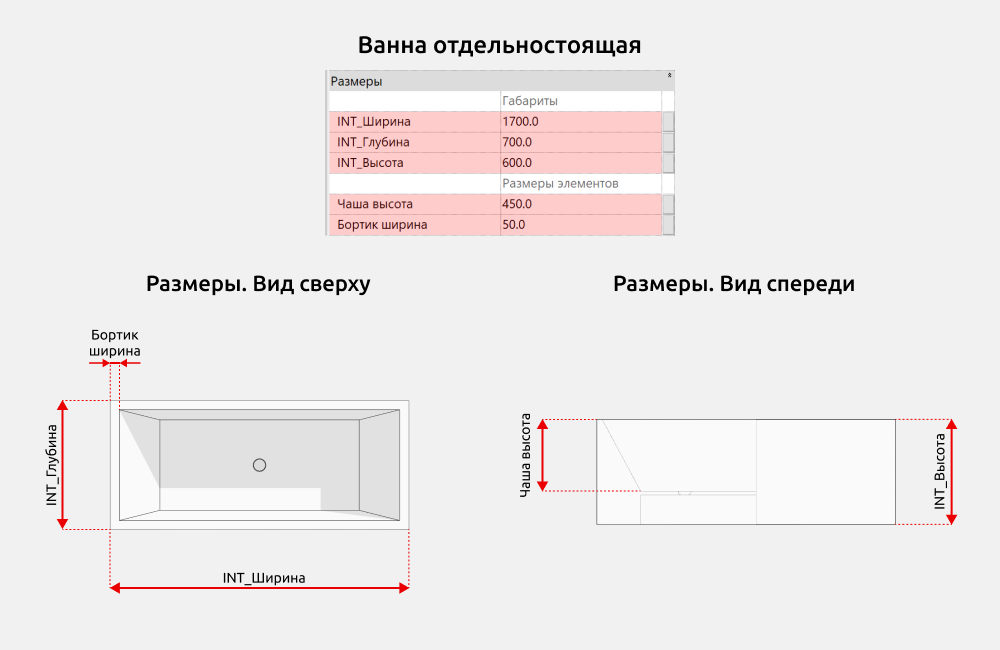

Размеры

Меняются все габариты - прямоугольная, овальная, полуовальная ванны.

Можно менять следующие размеры элементов:

• Чаша высота
• Бортик ширина

Особенности формы ванны:

• Ванна форма классическая: меняется только “INT_Ширина”
• Ванна форма яйцо: меняется только “INT_Высота”

Опции

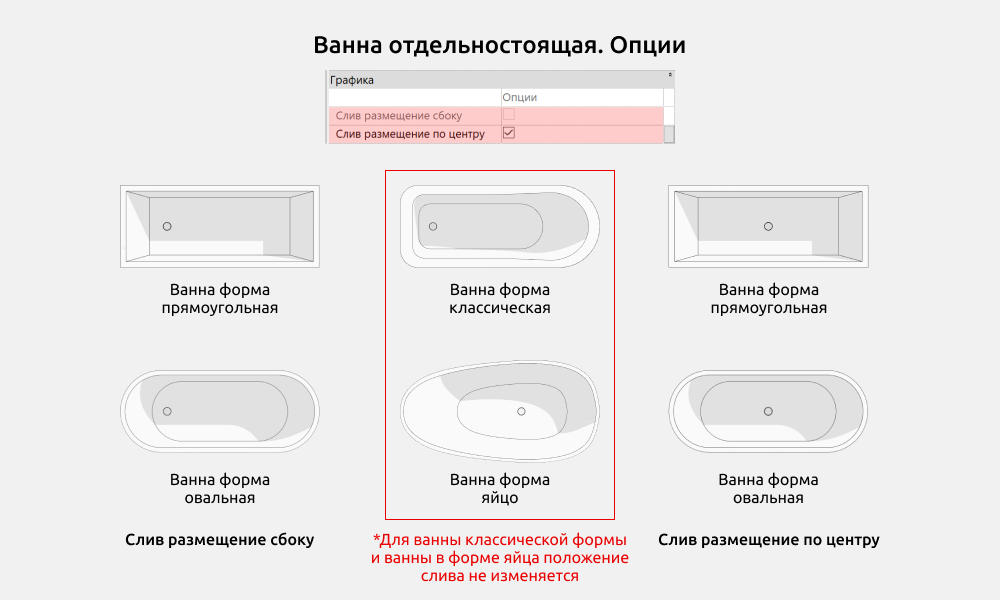

Меняется расположение слива:

• Слив размещение сбоку
• Слив размещение по центру

Особенности формы ванны:

Для ванны классической формы и ванны в форме яйца положение слива не изменяется.

Душевые кабины

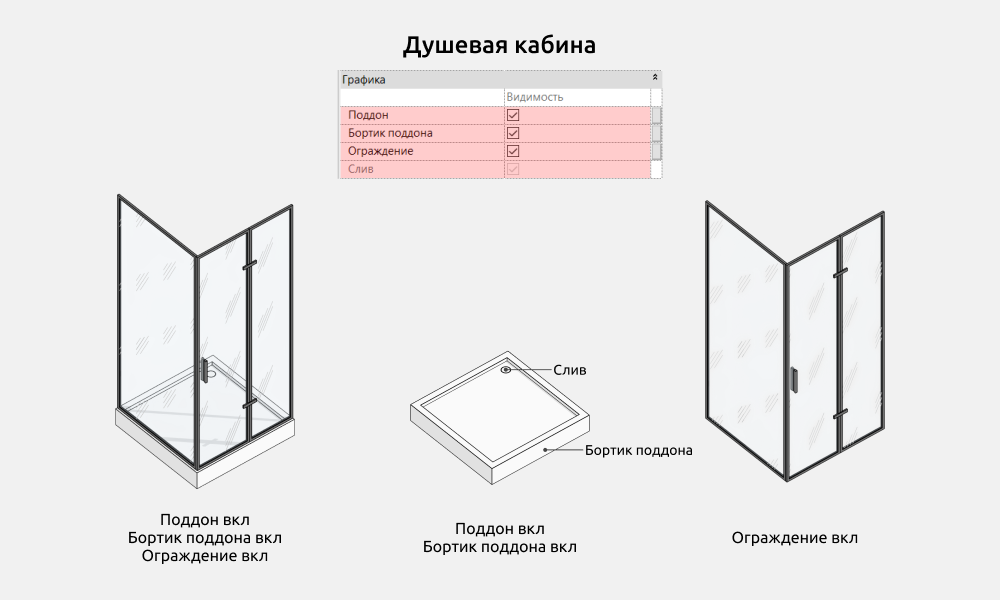

Душевая кабина

Здесь можно включать/выключать следующие элементы:

• Поддон
• Бортик поддона
• Ограждение

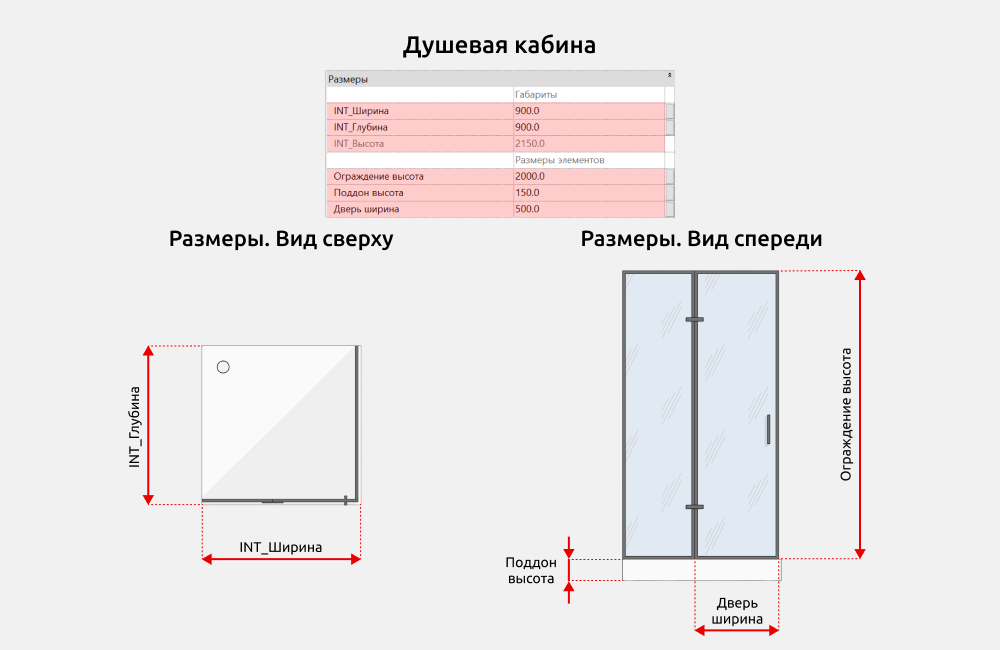

Размеры

Меняются габариты INT_Ширина, INT_Глубина  и INT_Высота.

Также можно изменять размеры элементов для высоты ограждения, высоты поддона и ширины двери.

Опции

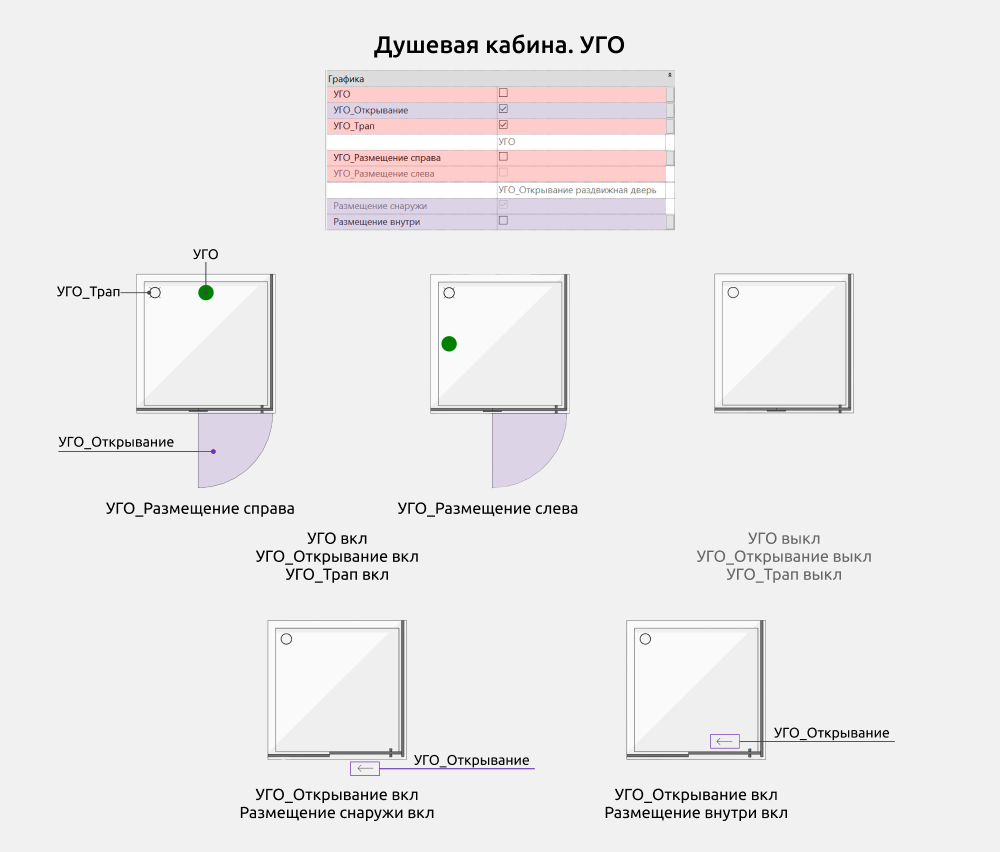

Можно включить условные обозначения:

• УГО (Средний уровень детализации)
• УГО_Открывание
• УГО_Трап

Для условно-графического обозначения подключения труб можно выбрать его положение:

• УГО_Размещение справа
• УГО_Размещение слева

Если выбрана раздвижная дверь, то УГО_Открывание отображается в виде стрелочки и имеет дополнительные опции:

• Размещение снаружи
• Размещение внутри

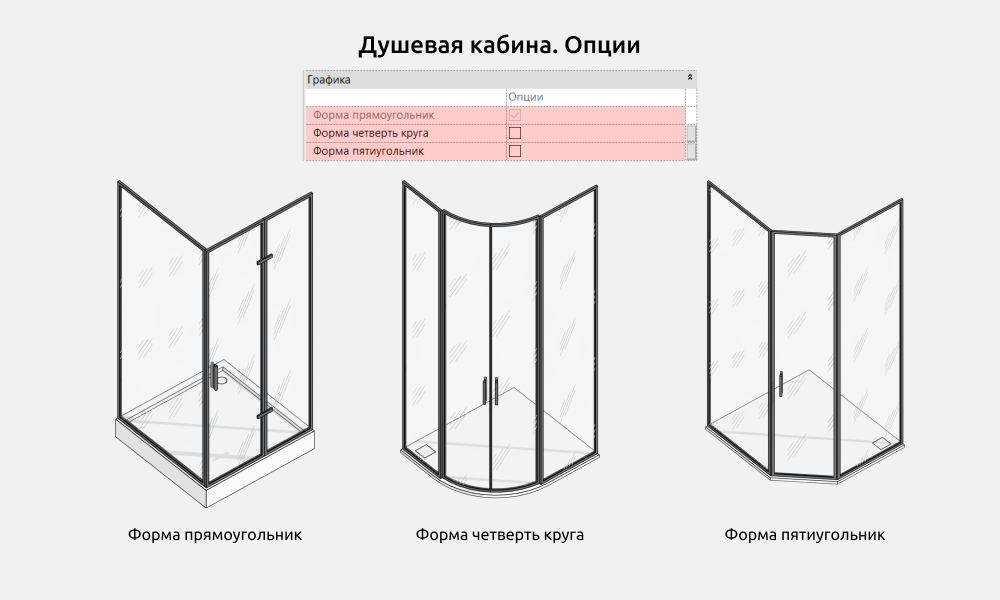

В опциях можно выбрать форму ограждения и поддона:

• Форма прямоугольник
• Форма четверть круга
• Форма пятиугольник

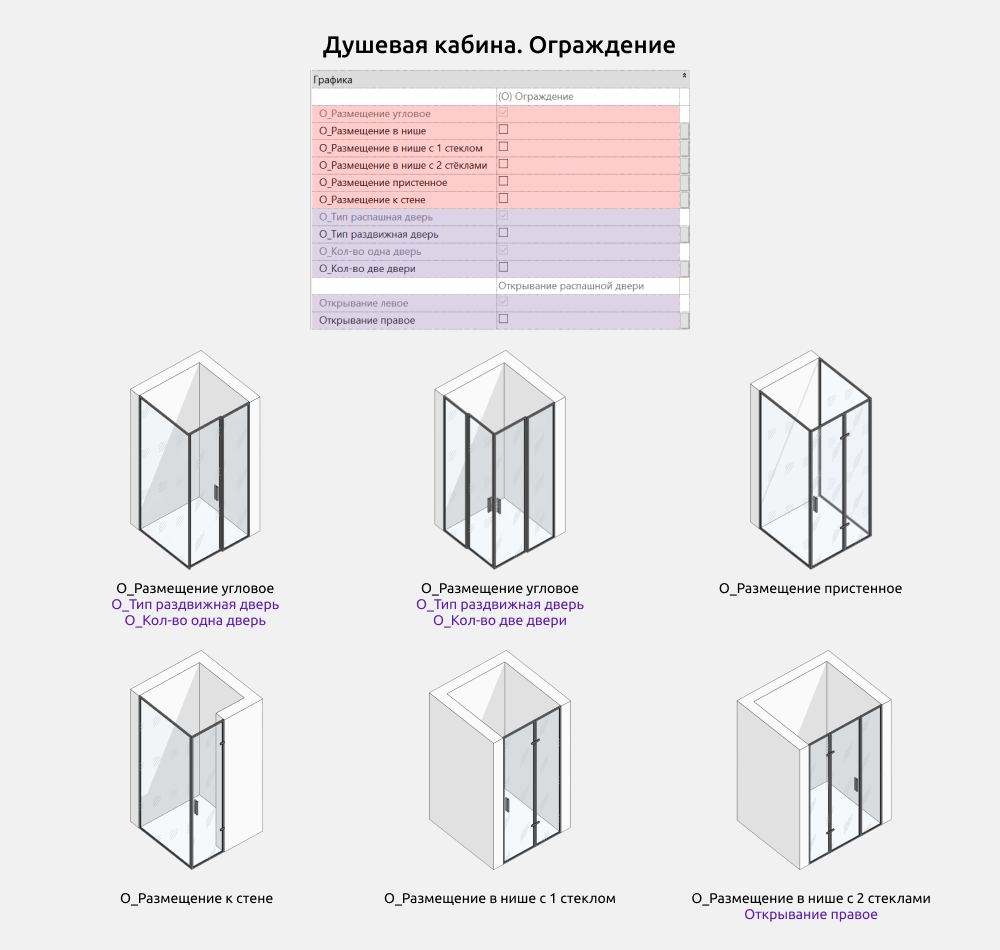

У душевой кабины можно выбрать тип размещения ограждения:

• О_Размещение угловое
• О_Размещение в нише
• О_Размещение в нише с 1 стеклом
• О_Размещение в нише с 2 стеклами
• О_Размещение пристенное
• О_Размещение к стене

Выбрать тип и количество дверей:

• О_Тип распашная дверь
• О_Тип раздвижная дверь
• О_Кол-во одна дверь
• О_Кол-во две двери

Выбрать тип открывания двери:

• Открывание левое
• Открывание правое

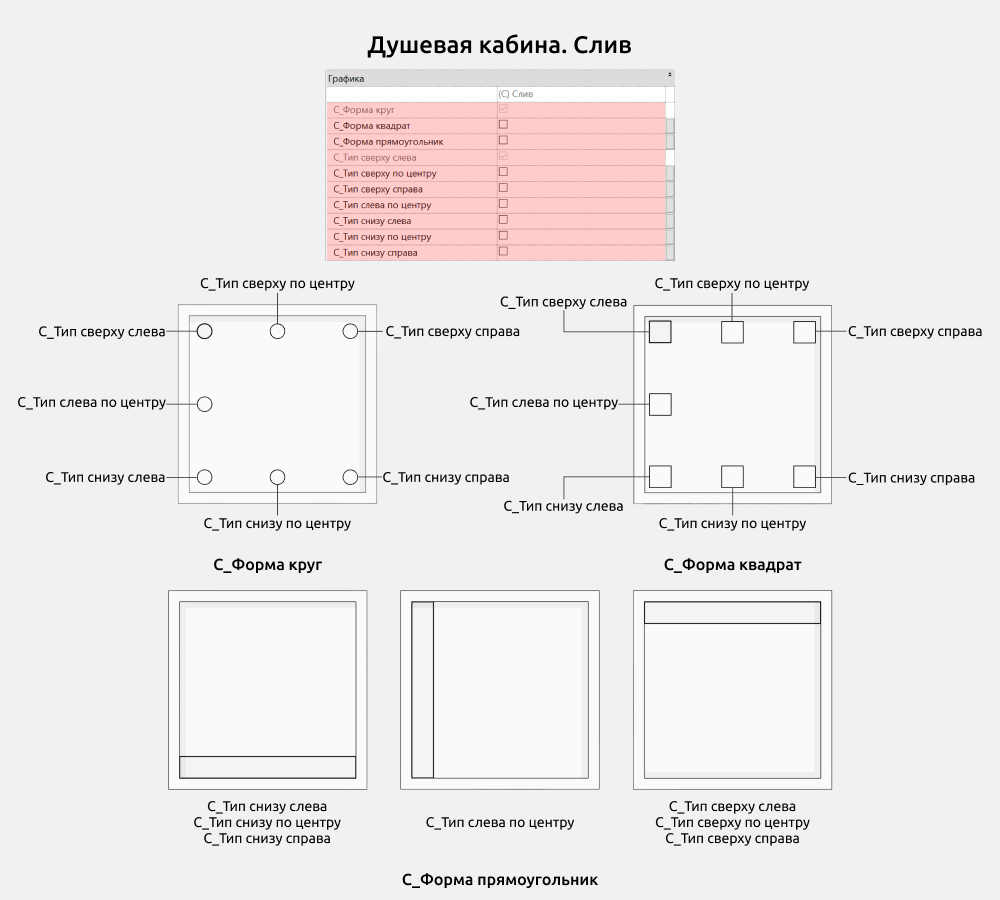

Можно выбрать тип слива для поддона:

• С_Форма круг
• С_Форма квадрат
• С_Форма прямоугольник

Также можно выбрать вариант размещения слива на поддоне.

Для круглого и квадратного:

• С_Тип сверху слева
• С_Тип сверху по центру
• С_Тип сверху справа
• С_Тип слева по центру
• С_Тип снизу слева
• С_Тип снизу по центру
• С_Тип снизу справа

Прямоугольный слив размещается по трем сторонам на поддоне: сверху, слева и снизу.

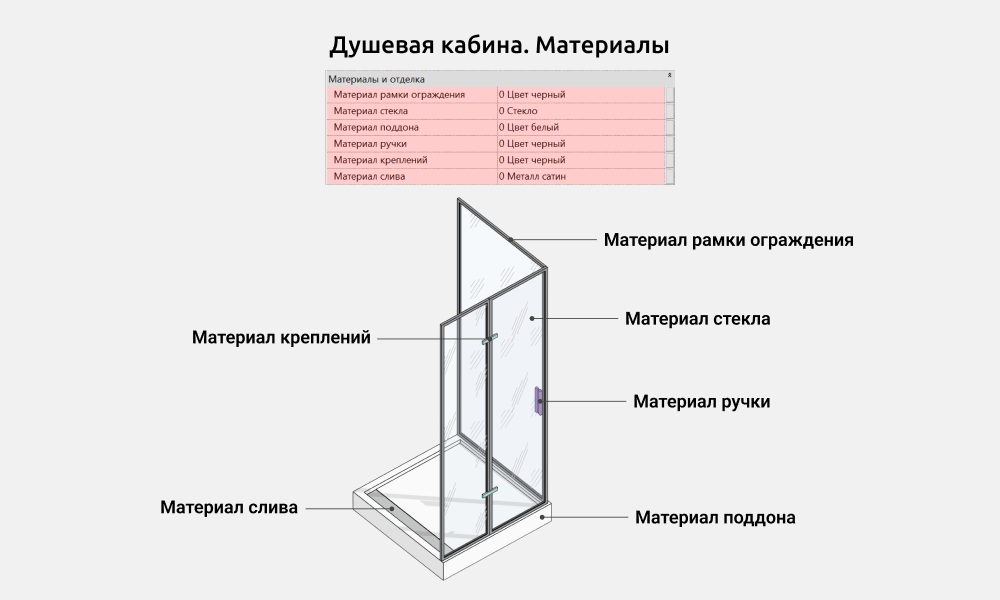

Материалы

Можно менять материалы рамки ограждения, стекла, поддона, ручки, креплений и слива.

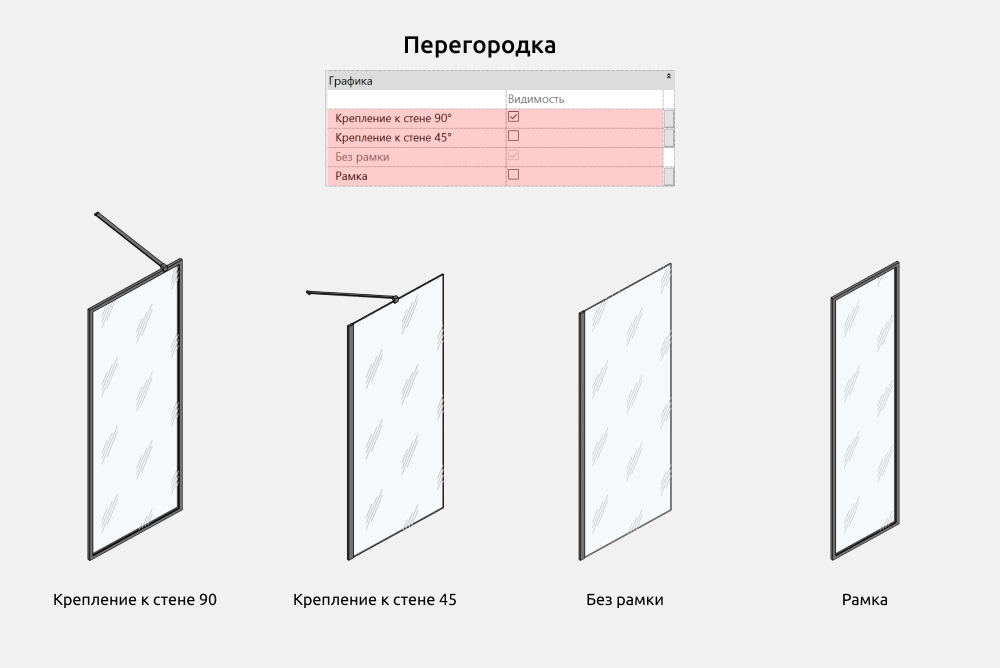

Перегородка

Здесь можно включить/выключить следующие элементы:

• Крепление к стене 90°
• Крепление к стене 45°
• Без рамки
• Рамка

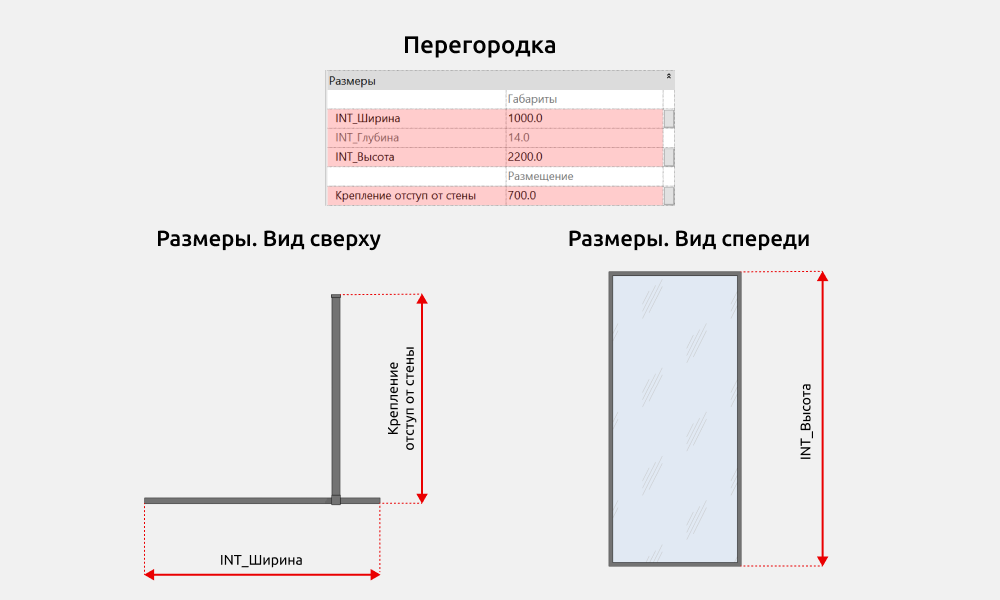

Размеры

Меняются габариты “INT_Ширина” и “INT_Высота”.

С помощью параметра “Крепление отступ от стены” можно задать отступ перегородки от стены.

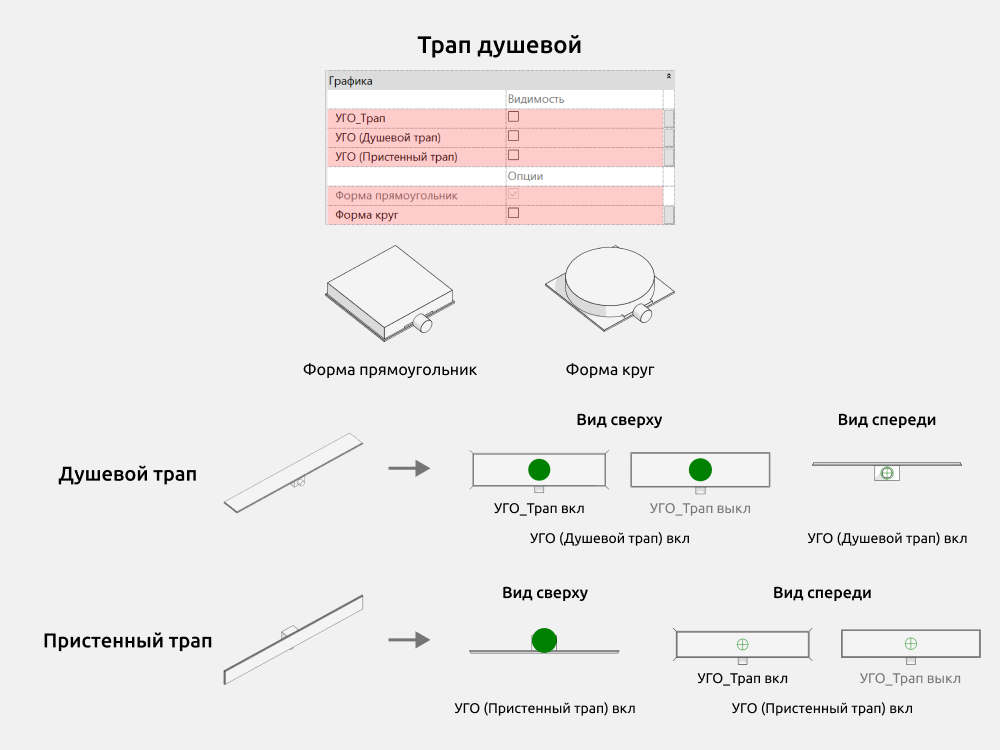

Трап душевой

Меняется форма трапа:

• Форма прямоугольник
• Форма круг

Для трапа можно включить/выключить УГО:

• УГО_Трап
• УГО (Душевой трап)*
• УГО (Пристенный трап)**

• Если трап размещается в поддоне/полу, необходимо включать УГО (Душевой трап), тогда на виде сверху и на виде спереди будет верное условно-графическое отображение.

**Если трап размещается в стене, необходимо включать УГО (Пристенный трап).

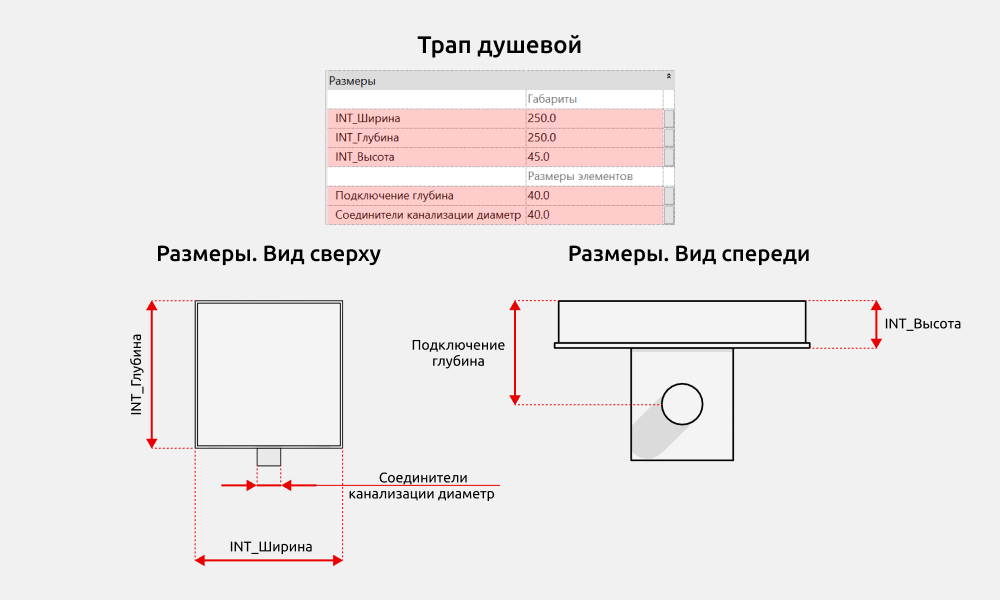

Размеры

Меняются габариты “INT_Ширина”,” INT_Глубина” и “INT_Высота”.

Также можно менять диаметр труб подключения канализации и глубину подключения.

Душевые системы

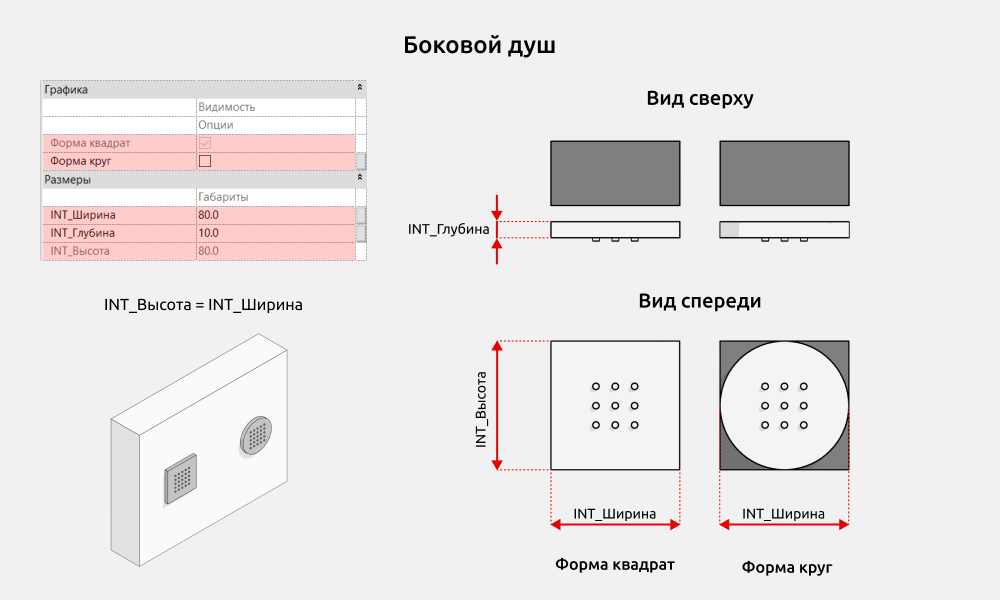

Боковой душ

В семействе бокового душа можно выбрать тип формы:

• Форма квадрат
• Форма круг

Меняются габариты “INT_Ширина”, “INT_Глубина” и “INT_Высота”.

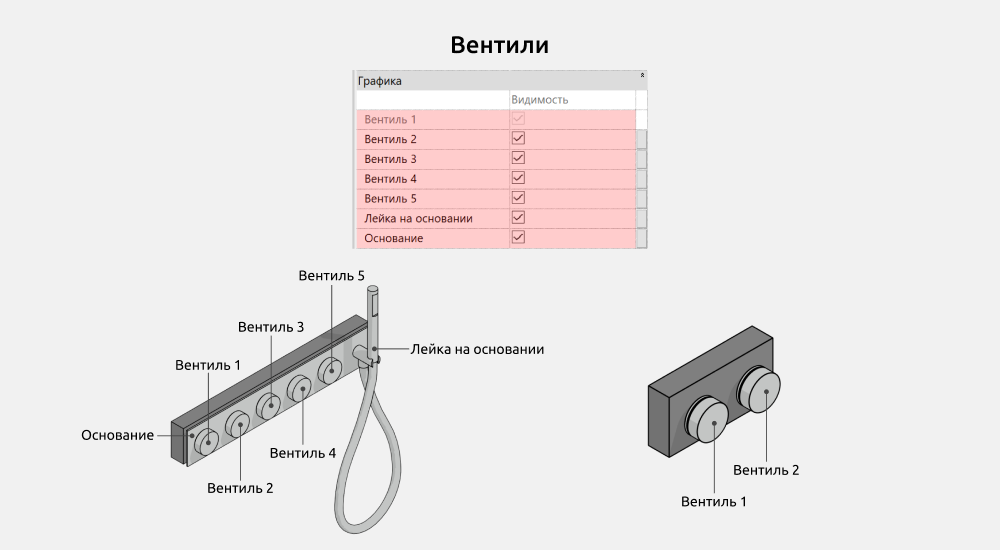

Вентили

В семействе вентилей доступны следующие элементы для включения/выключения:

• Вентиль 1
• Вентиль 2
• Вентиль 3
• Вентиль 4
• Вентиль 5
• Лейка на основании
• Основание

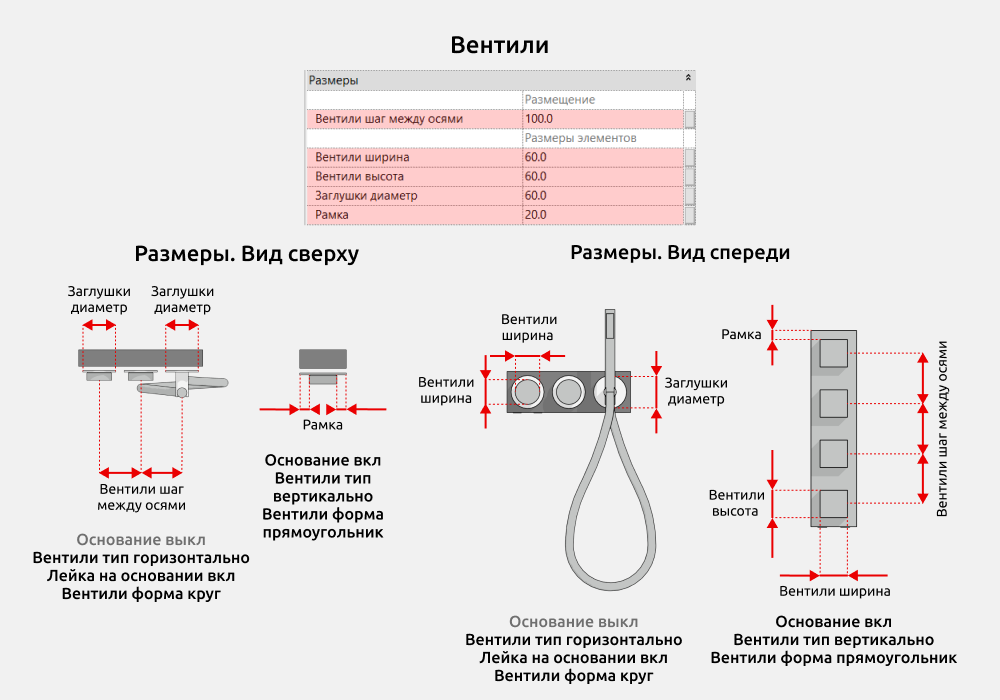

Размеры

Параметр "Вентили шаг между осями" задает расстояние между центрами (осями) вентилей и лейки (если опция лейки включена).

Различия размеров по форме вентилей:

Для вентилей прямоугольной формы можно изменять параметры: “Вентили ширина”, “Вентили высота”.

Для вентилей круглой формы параметр “Вентили высота” не изменяется, их диаметр зависит от параметра “Вентили ширина”.

Параметр “Заглушка диаметр” доступен для изменения только когда включена Лейка и выключено Основание.

Параметр "Рамка" регулирует отступ (расстояние) от края основания до края вентиля.

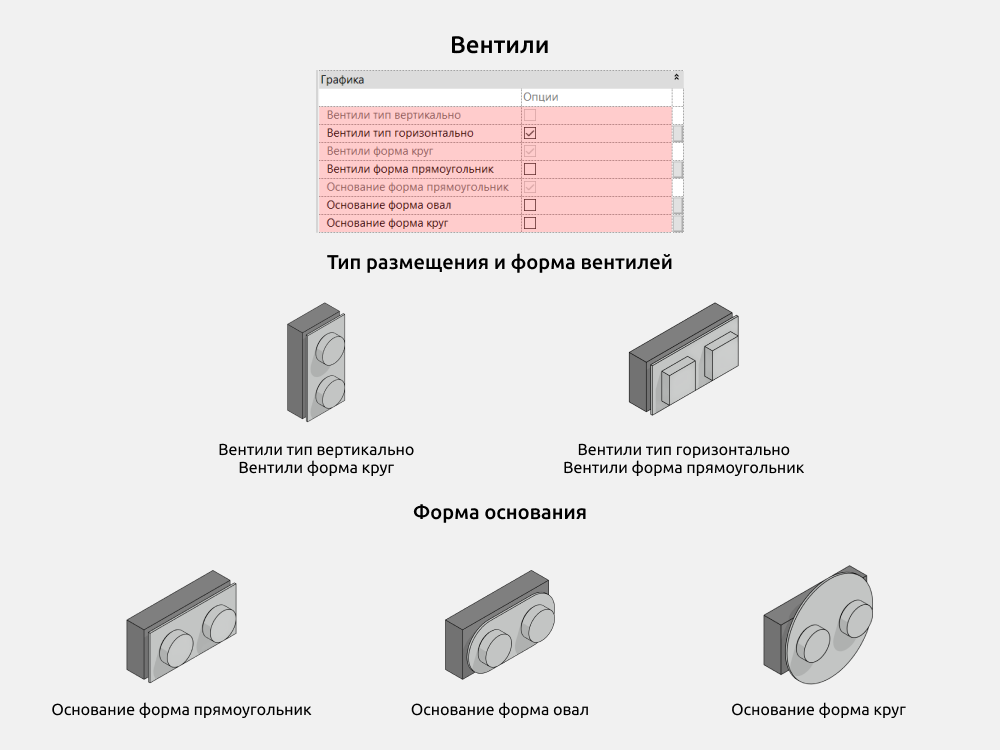

Опции

Для вентилей доступен выбор типа размещения:

• Вентили тип вертикально
• Вентили тип горизонтально

Также доступен выбор формы вентилей:

• Вентили форма круг
• Вентили форма прямоугольник

Форма основания задается независимо от вентилей:

• Основание форма прямоугольник
• Основание форма овал
• Основание форма круг

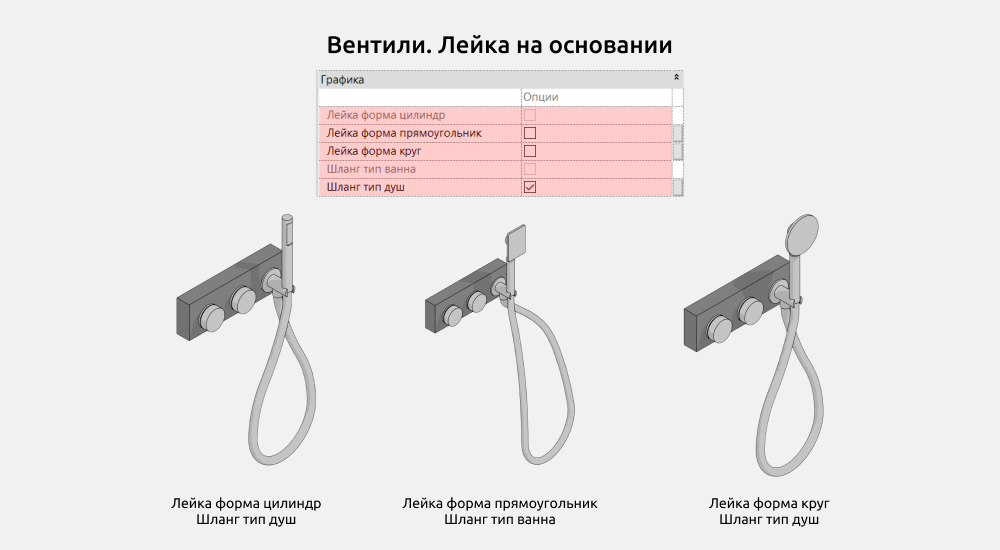

Для лейки (при включенном параметре “Лейка на основании”) доступен выбор формы:

• Лейка форма цилиндр
• Лейка форма прямоугольник
• Лейка форма круг

Также доступен выбор типа шланга:

• Шланг тип ванна
• Шланг тип душ

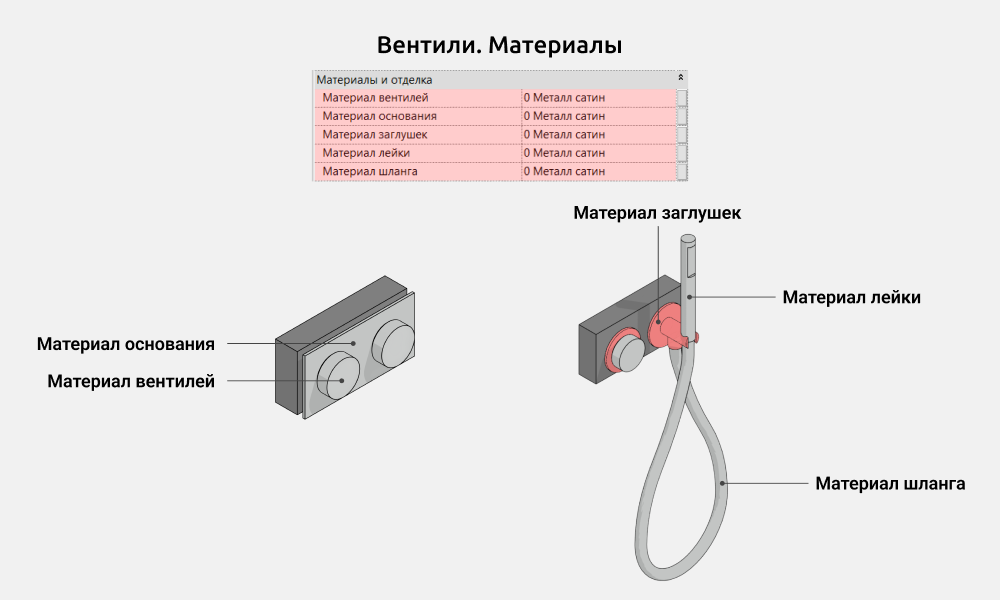

Материалы

В семействе вентилей назначаются материалы у следующих элементов:

• Материал вентилей
• Материал основания
• Материал заглушек
• Материал лейки
• Материал шланга

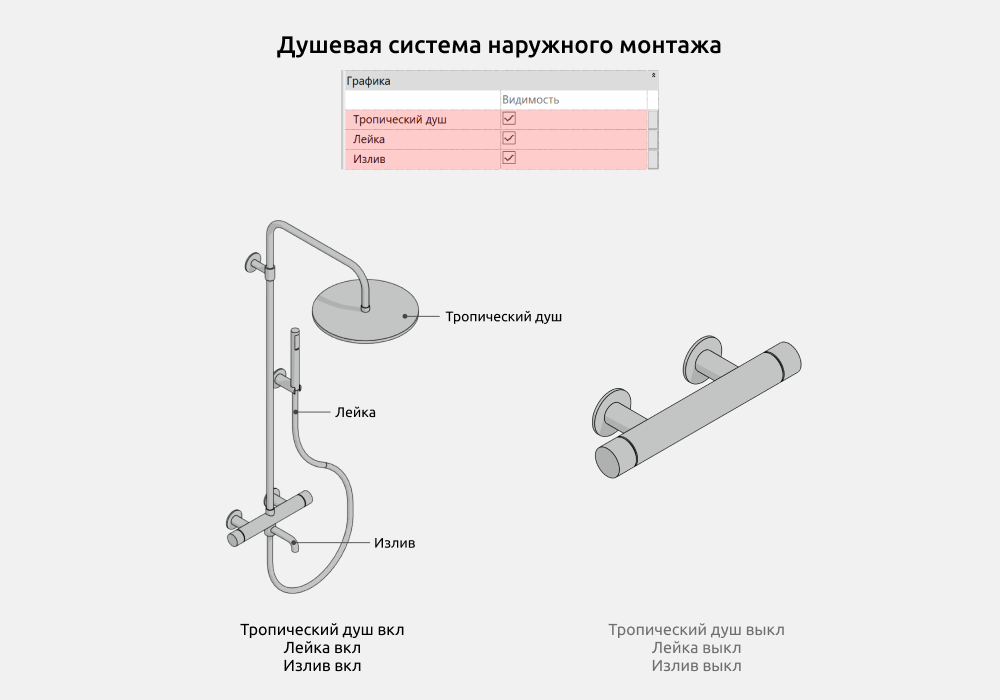

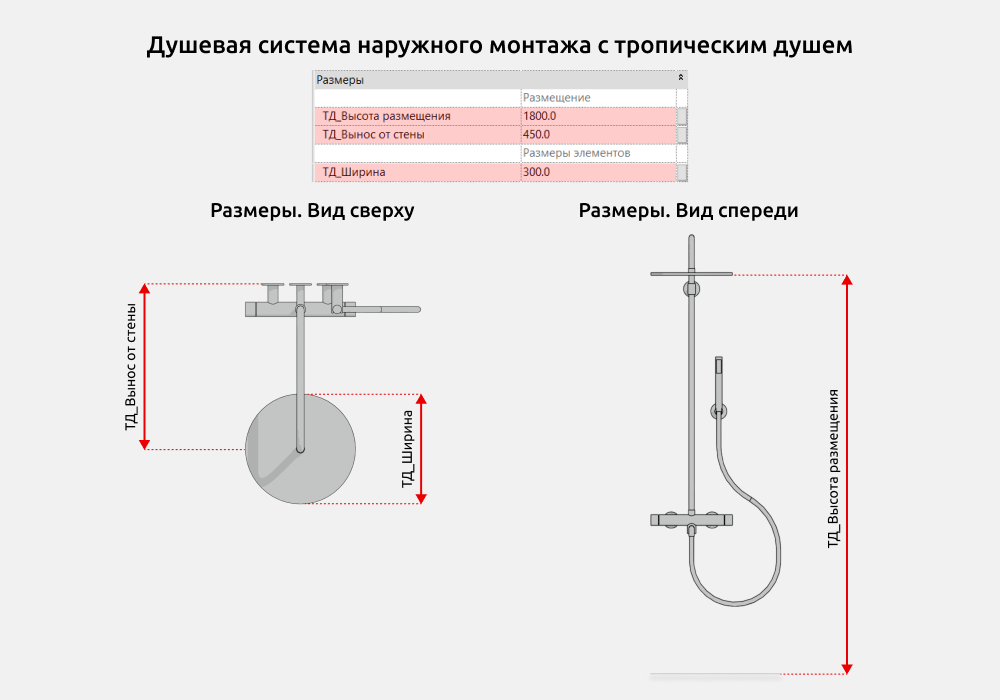

Душевая система наружного монтажа

В семействе доступны следующие элементы для включения/выключения:

• Тропический душ
• Лейка
• Излив

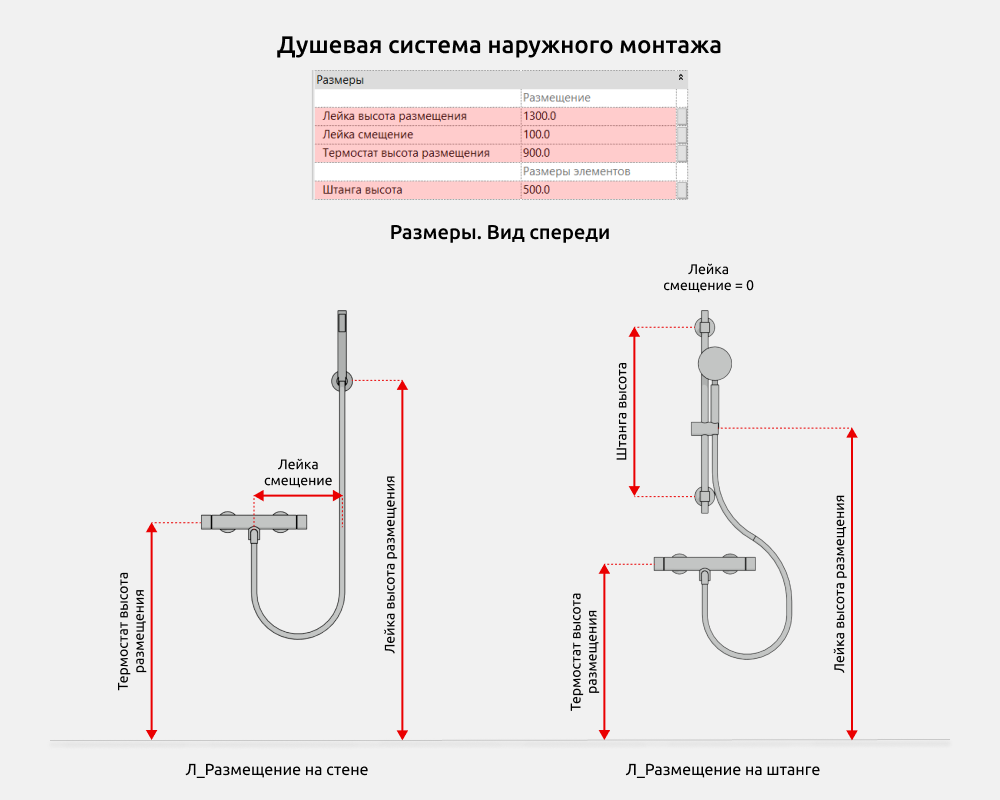

Размеры

Параметры тропического душа активны только при включенном параметре “Тропический душ”.

Основные параметры размещения и размеров элементов для душа:

• ТД_Высота размещения
• ТД_Выносо от стены
• ТД_Ширина

Положение термостата и лейки:

• Лейка высота размещения
• Лейка смещение
• Термостат высота размещения

Параметр “Штанга высота” активен только при включенном параметре “Л_Размещение на штанге”.

Параметры “Лейка смещение” и “Лейка высота размещения” неактивны при включенном параметре “Л_Размещение на стойке”.

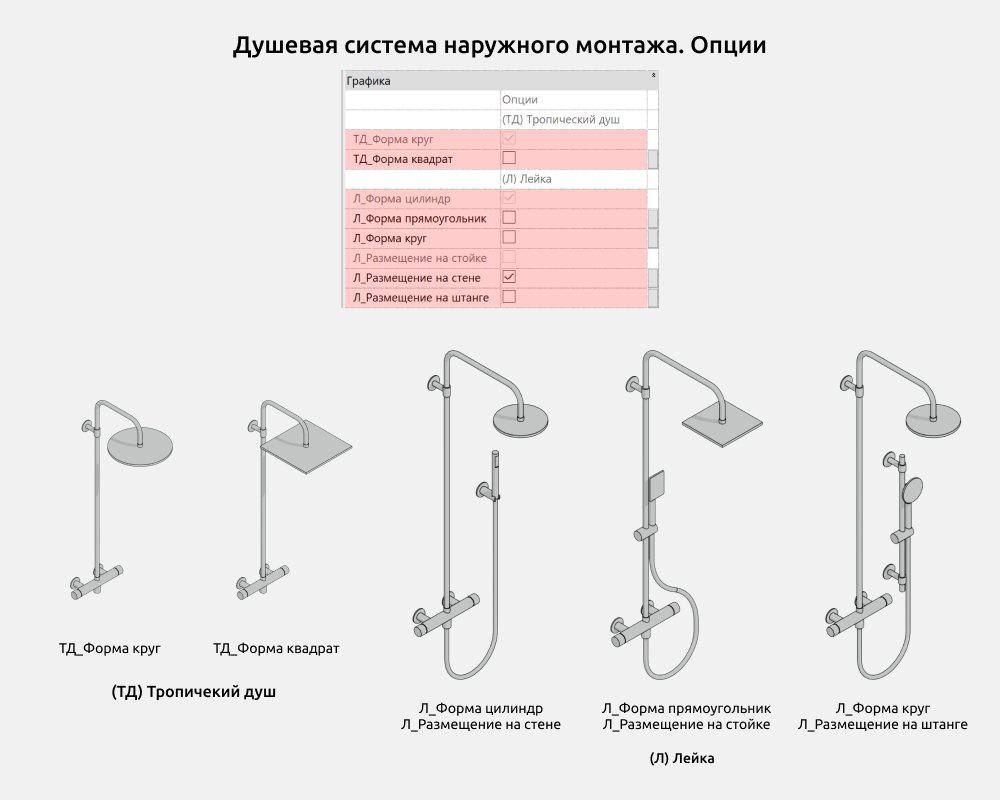

Опции

В семействе душевой системы наружного монтажа доступны опции у тропического душа и лейки.

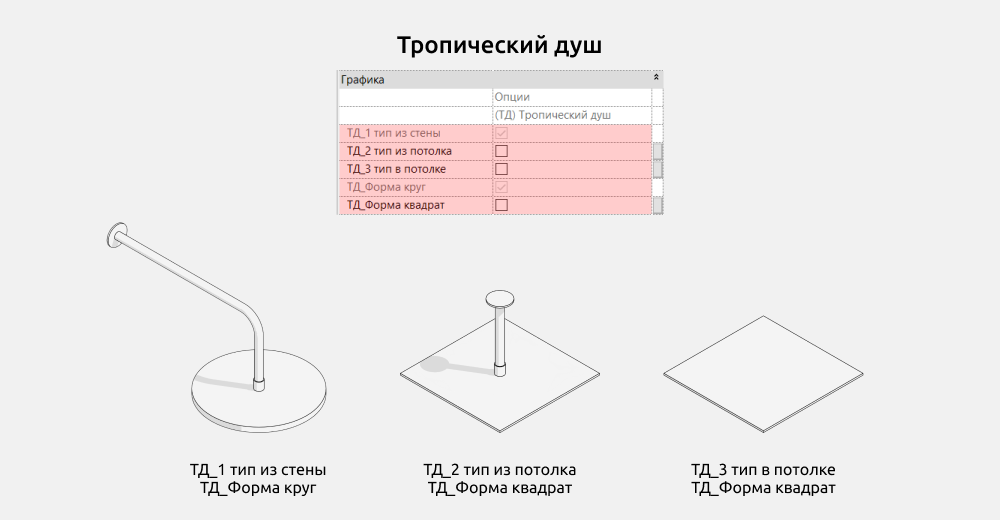

Для тропического душа (при включенном параметре “Тропический душ”) доступен выбор формы:

• ТД_Форма круг
• ТД_Форма квадрат

Для лейки (при включенном параметре “Лейка”) доступен выбор формы:

• Лейка форма цилиндр
• Лейка форма прямоугольник
• Лейка форма круг

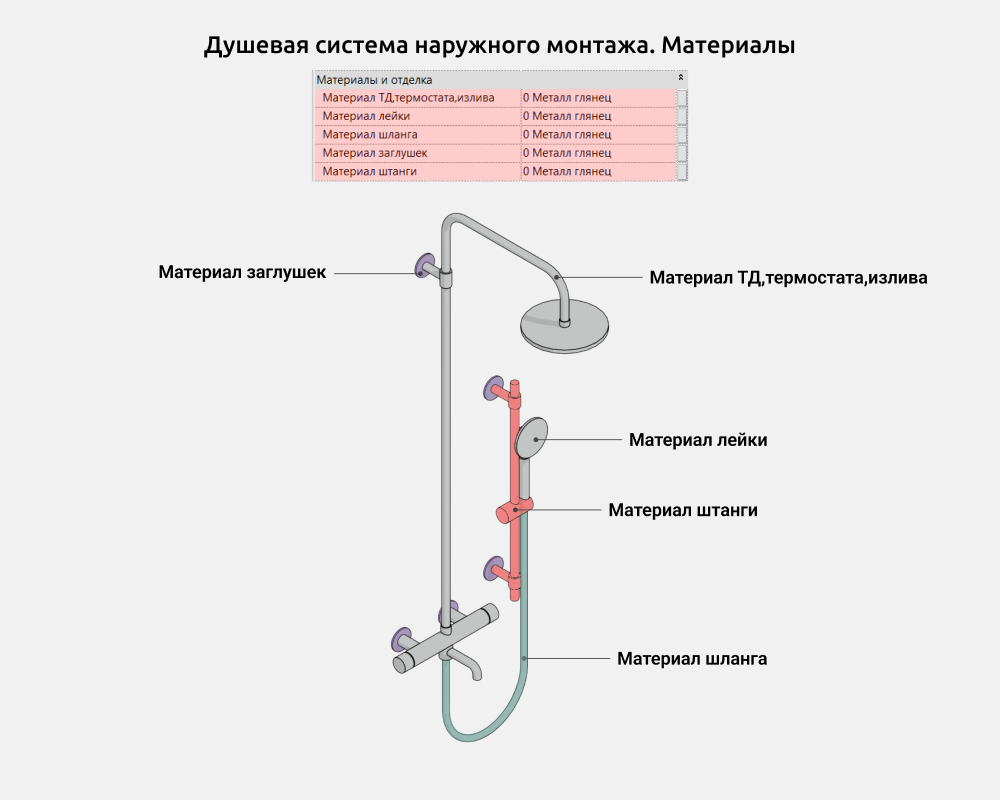

Материалы

В семействе душевой                системы наружного монтажа назначаются материалы у следующих элементов:

• Материал ТД,термостата,излива
• Материал лейки
• Материал шланга
• Материал заглушек
• Материал штанги

Душевая система скрытого монтажа

В семействе доступны следующие элементы для включения/выключения:

• Тропический душ
• Вентиль 1
• Вентиль 2
• Вентиль 3
• Вентиль 4
• Вентиль 5
• Лейка
• Вентили основание

Размеры

В семействе душевой системы скрытого монтажа доступны параметры размещения и размеров.

Для тропического душа (при включенном параметре “Тропический душ”):

• ТД_Высота размещения
• ТД_Вынос от стены
• ТД_Толщина
• ТД_Ширина
• ТД_Высота трубы

Для лейки (при включенном параметре “Лейка”):

• Л_Высота размещения
• Л_Смещение
• Л_Смещение подключения
• Л_Высота подключения
• Штанга высота
• Заглушки диаметр (для лейки и вентилей)

Для вентилей:

• В_Высота размещения
• В_Смещение
• В_Шаг между осями
• Вентили ширина
• Вентили высота
• Заглушки диаметр (для лейки и вентилей)
• Рамка

Опции

В семействе душевой системы скрытого монтажа доступны опции у тропического душа, лейки и вентилей.

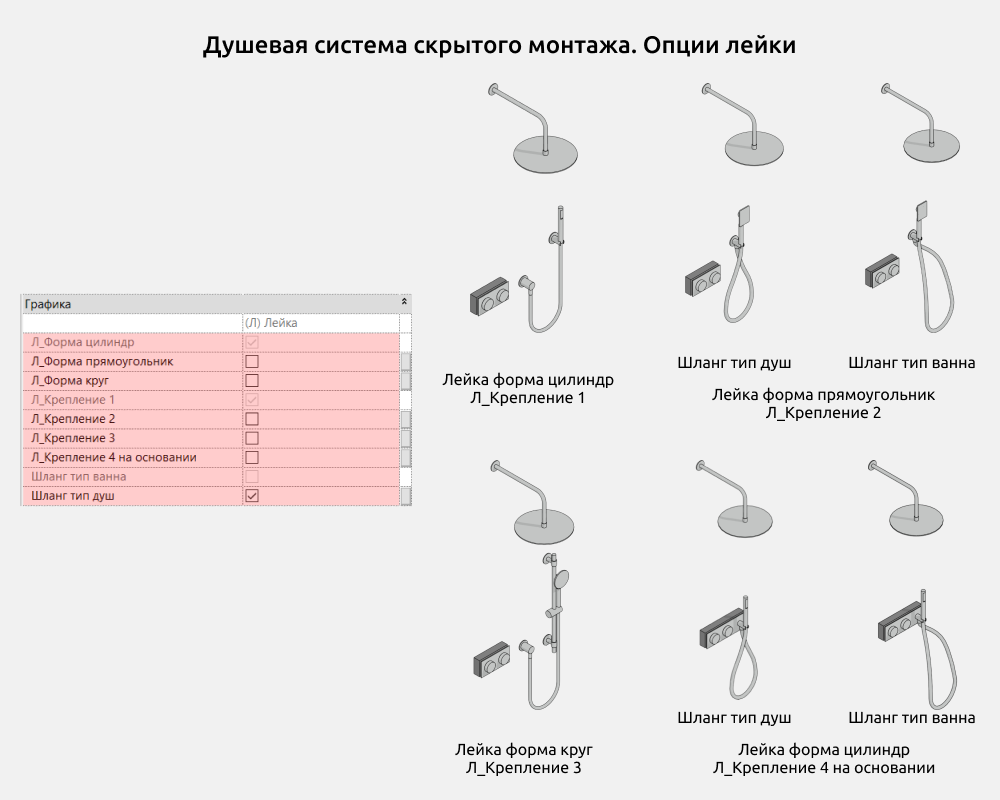

Опции Лейки (Л):

Доступен выбор ее формы (независимо от типа крепления):

• Л_форма цилиндр
• Л_форма прямоугольник
• Л_форма круг

Отдельно выбирается  тип крепления:

• Л_крепление 1
• Л_крепление 2
• Л_крепление 3
• Л_крепление 4 на основании

Для “Л_крепление 2” и “Л_крепление 4 на основании” дополнительно доступен выбор типа шланга:

• Шланг тип ванна
• Шланг тип душ

С опциями Тропического душа (ТД) подробнее можно ознакомиться в пункте Тропический душ.

С опциями  Вентилей (В) подробнее можно ознакомиться в пункте Вентили.

Материалы

В семействе душевой                системы скрытого монтажа назначаются материалы у следующих элементов:

• Материал ТД
• Материал лейки
• Материал шланга
• Материал вентилей
• Материал заглушек
• Материал основания
• Материал штанги

Лейка

В семействе лейки доступен выбор ее формы (независимо от типа крепления):

• Лейка форма цилиндр
• Лейка форма прямоугольник
• Лейка форма круг

Отдельно выбирается  тип крепления:

• Лейка крепление 1
• Лейка крепление 2
• Лейка крепление 3

Для “Лейка крепление 2” дополнительно доступен выбор типа шланга:

• Шланг тип ванна
• Шланг тип душ

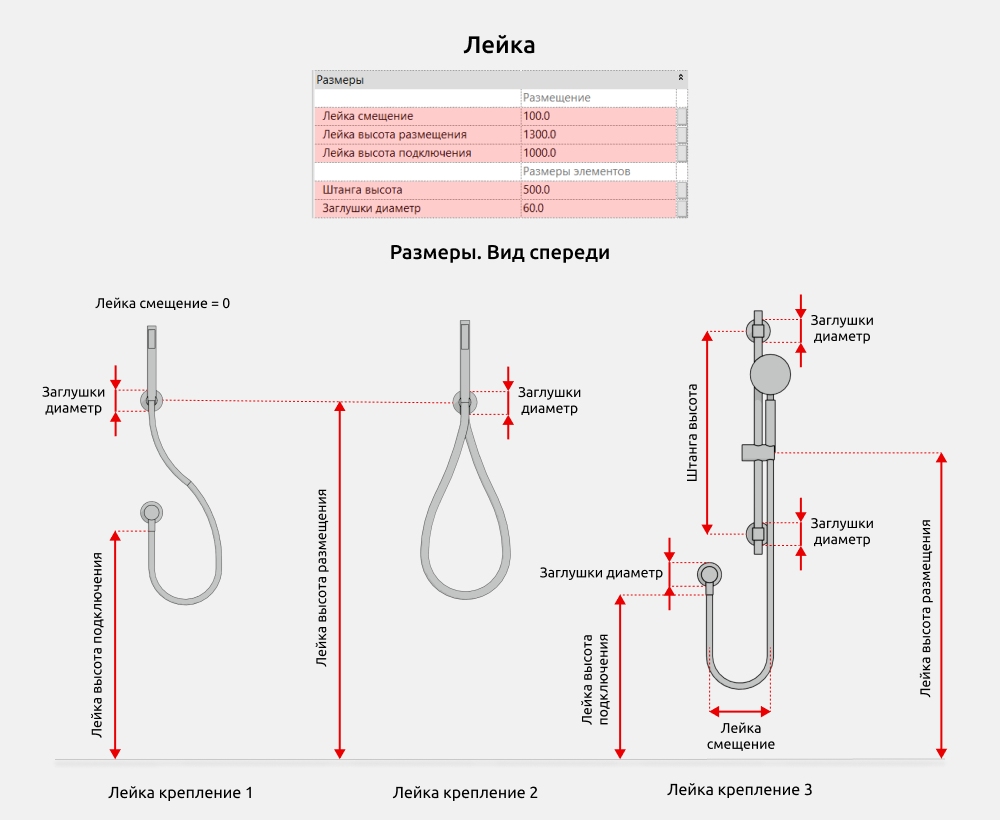

Размеры

• Лейка смещение
• Доступен только для крепления 1 и крепления 3
• Смещение лейки (от  0 до любого значения)
• Лейка высота размещения
• Доступен всегда
• Расстояние лейки от плоскости размещения
• Лейка высота подключения
• Доступен только для крепления 1 и крепления 3
• Расстояние подключения от плоскости размещения
• Заглушки диаметр
• Доступен всегда
• Диаметр всех заглушек выбранного типа крепления
• Штанга высота
• Доступен только для крепления 3
• Расстояние между креплениями штанги.

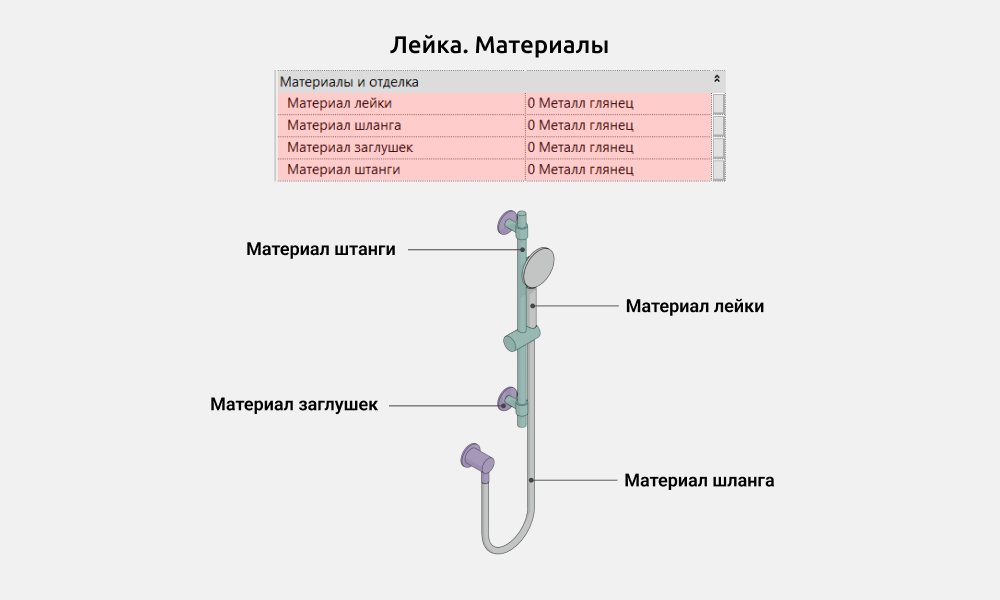

Материалы

В семействе лейки назначаются материалы у следующих элементов:

• Материал лейки
• Материал шланга
• Материал заглушек
• Материал штанги

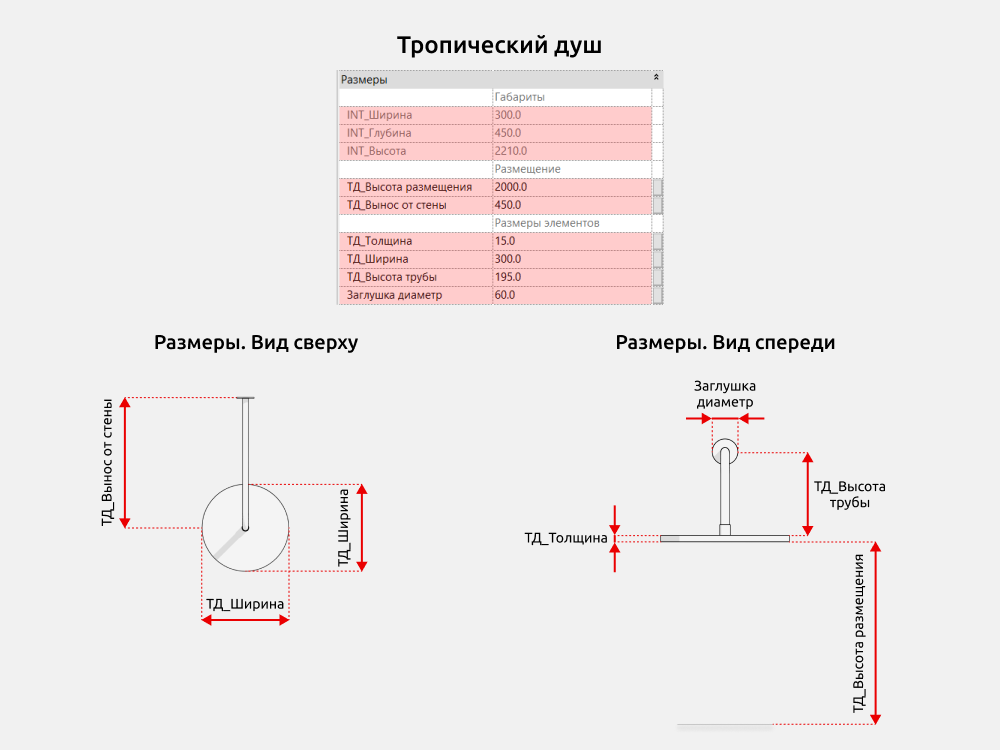

Тропический душ

Для тропического душа можно выбрать тип размещения:

• ТД_1 тип из стены
• ТД_2 тип из потолка
• ТД_3 тип в потолке

Также можно выбрать форму:

• ТД_Форма круг
• ТД_Форма квадрат

Размеры

В семействе тропического душа настраиваются параметры размещения и размеров элементов: высота размещения тропического душа и высота трубы, вынос от стены, ширина и толщина, а также диаметр заглушки.

Оборудование и антураж

Водонагреватели

В наборе представлено два вида водонагревателей: прямоугольной формы и круглой формы.

Размещение по высоте изменяется с помощью инструмента “Смещение”.

Меняются габариты “INT_Ширина”, “INT_Глубина” и “INT_Высота”.

У круглого водонагревателя параметр “INT_Глубина” = “INT_Ширина”.

Сушильная и стиральная машины

У стиральной машины можно включить/выключить следующие элементы:

• Сушильная машина сверху
• УГО_Открывание

У сушильной машины:

• УГО
• УГО_Сверху
• УГО_Открывание

Размеры

Меняются габариты “NT_Ширина”, “INT_Глубина” и “INT_Высота”.

Можно изменить параметр размещения “Сушильная машина отступ” - размер между стиральной и сушильной машиной.

Антураж

Дозатор для мыла

В семействе можно включить/выключить держатель.

5 типов дозаторов выбираются галочкой видимости.

Мыльница

Для мыльницы можно включить/выключить держатель, также выбрать форму: прямоугольную или круглую.

Меняется значение размера выноса от стены и ширины заглушки.

Стакан

Для стакана можно включить/выключить держатель, также выбрать форму: квадратную или круглую.

Можно выбрать количество стаканов в типоразмере: 1 или 2.

Полотенца:

Меняются общие габариты.

У семейства гладильной доски доступен выбор отображения:

• Разложенная
• Сложенная

У семейства сушилки для белья предусмотрен только один вариант отображения.

Полотенцесушители

Полотенцесушители водный и электрический одна стойка

В семействе доступны следующие элементы для включения/выключения:

• Подключение
• Заглушка

Доступен выбор сечения вертикального профиля:

• ВП_Сечение квадрат
• ВП_Сечение круг

Размеры

Параметры, управляющие габаритами: “INT_Высота”, “INT_Глубина”.

Параметр “Подключение высота” задает расстояние от начала вертикального профиля полотенцесушителя до точки подключения.

Параметр “Крепление смещение по вертикали” задает расстояние от начала профиля до центра крепления.

Полотенцесушители

В семействе доступны следующие элементы для включения/выключения:

• Вертикальные стойки
• Рама
• Полка
• Подключение
• Заглушка

Размеры

Параметры, управляющие габаритами: “INT_Высота”, “INT_Глубина”, “INT_Высота”.

Параметр “Крепление смещение по вертикали” задает расстояние от начала профиля до центра крепления.

Параметр “ГП смещение по вертикали” задает расстояние от начала профиля до края горизонтального профиля.

*Параметр “Подключение высота” доступен только в семействе Водного полотенцесушителя. Он задает расстояние от начала вертикального профиля полотенцесушителя до точки подключения.

Опции

В семействе полотенцесушителей доступны опции для вертикального профиля.

При включенном параметре “Вертикальные стойки” доступен выбор размещения:

• ВП_Размещение стандартное
• ВП_Размещение рядом

Также доступен выбор сечения:

• ВП_Сечение квадрат
• ВП_Сечение круг

В семействе полотенцесушителей доступны опции для горизонтального профиля.

Выбор сечения ГП:

• ГП_Сечение квадрат
• ГП_Сечение круг
• ГП_Сечение прямоугольник

Размещение относительно вертикального профиля:

• ГП_Размещение между вертикальными
• ГП_Размещение впереди (ГП размещается поверх вертикального профиля)

Группировка ГП:

• ГП_Группа (3 горизонтальных профиля размещаются равномерно по высоте)
• ГП_Отдельностоящие (одиночные горизонтальные профили размещаются равномерно высоте)

Для водного полотенцесушителя доступен выбор размещения подключения:

• П_Верхнее
• П_Нижнее
• П_По стойке
• П_Диагональное

Раковины

Общие элементы

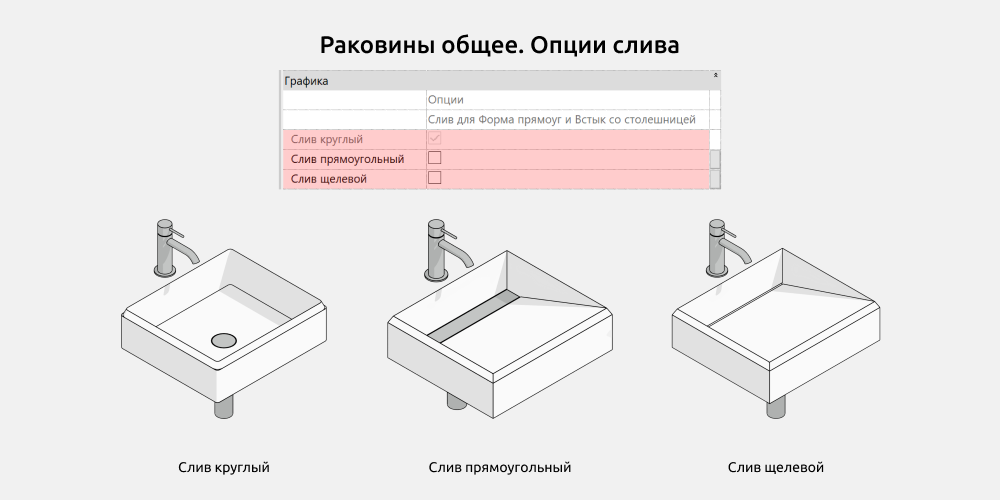

Слив

По умолчанию ко всем раковинам применяется круглый слив.

Выбор слива доступен только для прямоугольной раковины (и если в семействе “Раковина встраиваемая” выбрано размещение “Встык со столешницей”):

• Слив круглый
• Слив прямоугольный
• Слив щелевой

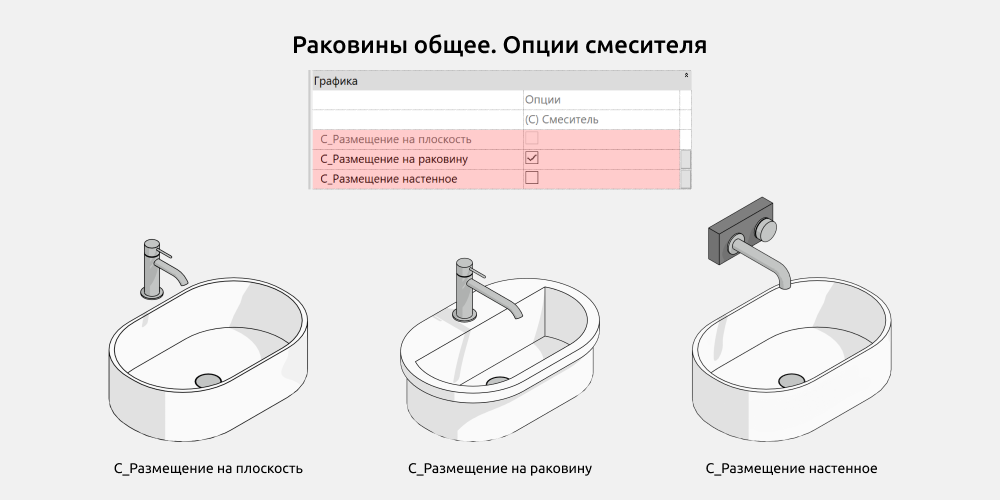

Смеситель

Выбор размещения смесителя:

• С_Размещение на плоскость
• С_Размещение на раковину
• С_Размещение настенное

Для встраиваемой раковины опция “С_Размещение на раковину” только при “Размещение на столешницу”.

Размеры

Параметры, управляющие габаритами: “INT_Ширина”, “INT_Глубина”.

Параметр “Faucet offset from the sink” управляет расстоянием от оси смесителя до края раковины только для опций “F_Placement on the plane” и “F_Wall-mounted placement”.

*Важно: В семействе раковины параметр “Edge width” называется “Edge thickness”

Параметр, управляющий габаритами: “INT_Высота”.

Параметр “Смеситель на стене сдвиг вверх” - расстояние от верха раковины до оси смесителя (Доступен при включенном параметре “Смеситель” и включенной опции “С_Размещение настенное”).

Параметр “Сифон смещение вниз от раковины” - расстояние от верха раковины до горизонтальной оси сифона.

Параметр “Сифон смещение до стены ” - расстояние от поверхности стены до вертикальной оси сифона.

Параметры управляющие размещением сифона доступны при включенном параметре “Сифон”.

Размеры пьедестала

Для раковины подвесной и раковины угловой можно изменять размеры пьедестала.

Параметр “Пьедестал высота” задает вертикальный размер от верхней точки примыкания к раковине до основания пьедестала.

Параметры “Пьедестал ширина (глубина) сверху “задает ширину (глубину) пьедестала в верхней части (в месте примыкания к раковине).

“Пьедестал ширина (глубина) снизу” задает ширину (глубину) пьедестала в нижней части (у основания).

Эти параметры формируют трапециевидную геометрию пьедестала.

Раковина встраиваемая

В семействе доступны следующие элементы для включения/выключения:

• Смеситель
• Полка для смесителя
• Сифон

Полка для смесителя включается только при включенной опции “Размещение на столешницу”

Размеры

Параметр габарита “INT_Высота” управляет основным габаритом (бортики не включены в основной габарит).

Параметр “Бортики высота” доступен только при включенной опции “Размещение на столешницу”.

Важно: Параметр “Сифон смещение вниз от раковины” отсчитывается всегда от основного габарита раковины без учета бортиков.

Подробнее с параметрами размеров встраиваемой раковины можно ознакомиться в пункте “Общие элементы” в подпункте Размеры.

Опции

Для встраиваемой раковины доступен выбор размещения:

• Размещение под столешницу
• Размещение на столешницу
• Размещение встык со столешницей

Выбор формы раковины:

• Форма прямоугольник
• Форма овал
• Форма круг
• Форма эллипс

Скругление формы раковины можно задать для всех форм, кроме “Форма эллипс”

С остальными опциями можно ознакомиться в пункте “Общие элементы”.

Раковина

В семействе доступны следующие элементы для включения/выключения:

• Смеситель
• Полка для смесителя
• Сифон
• Сифон поворот

Подробнее с опциями можно ознакомиться в пункте “Общие элементы”.

Размеры

Параметр “Полка высота” доступен только при включенном параметре “Полка для смесителя”. Он задает расстояние от дна раковины до верха полки.

Размещение по высоте выполняется с помощью инструмента “Смещение” в группировании Зависимости.

Подробнее с параметрами размеров раковины можно ознакомиться в пункте “Общие элементы” в подпункте Размеры.

Опции

Выбор формы раковины:

• Форма прямоугольник
• Форма овал
• Форма круг
• Форма чаша

Скругление формы раковины можно задать для форм раковины:

• Форма овал
• Форма круг

Параметр "INT_Высота" позволяет установить раковину на пол, задавая полную высоту от основания до верха бортиков (для напольного размещения).

С остальными опциями можно ознакомиться в пункте “Общие элементы”.

Раковина подвесная

В семействе доступны следующие элементы для включения/выключения:

• Смеситель
• Пьедестал
• Сифон

Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют общими габаритами семейства.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, INT_Высота показывает высоту раковины. При включенном пьедестале автоматически складывается из высоты пьедестала и высоты самой раковины.

Подробнее с параметрами размеров пьедестала можно ознакомиться в пункте “Общие элементы” в подпункте Размеры пьедестала.

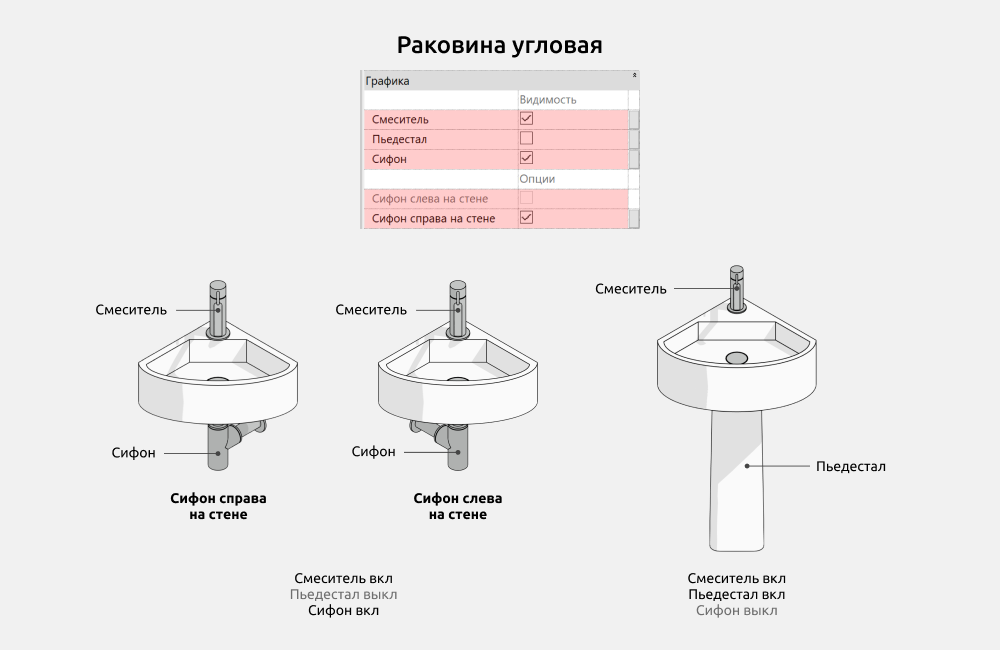

Раковина угловая

В семействе доступны следующие элементы для включения/выключения:

• Смеситель
• Пьедестал
• Сифон

Выбор размещения для сифона:

• Сифон слева на стене
• Сифон справа на стене

Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют общими габаритами семейства.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, INT_Высота показывает высоту раковины. При включенном пьедестале автоматически складывается из высоты пьедестала и высоты самой раковины.

Подробнее с параметрами размеров пьедестала можно ознакомиться в пункте “Общие элементы” в подпункте Размеры пьедестала.

Каркас под раковину

В семействе доступны следующие элементы для включения/выключения:

• Столешница
• Рейлинг
• Полки
• Основание
• Ящик

Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют общими габаритами семейства.

Параметр “INT_Высота” - это параметр высоты, в котором есть другие мелкие высоты элементов, если они включены по галочке (Столешница толщина, Ящик высота, Нижняя полка оступ).

Опции

Дополнительные опции, доступные для включения:

• Полки кол_во 2
• Ящик размещение под каркасом
• Основание закрытое
• Рейлинг по бокам

Опция “Полки кол_во 2” добавляет вторую полку (доступна только при включенном параметре “Полки”).

Опция “Ящик размещение под каркасом” опускает ящик на уровень основания каркаса (доступна только при включенном параметре “Ящик”).

Опция “Основание закрытое” добавляет горизонтальный профиль в основании по длинной стороне (доступна только при включенном параметре “Основание”) .

Опция “Рейлинг по бокам” отключает рейлинг между вертикальными профилями по длинной стороне каркаса (доступна только при включенном параметре “Рейлинг”) .

Сантехника и аксессуары

Сантехника

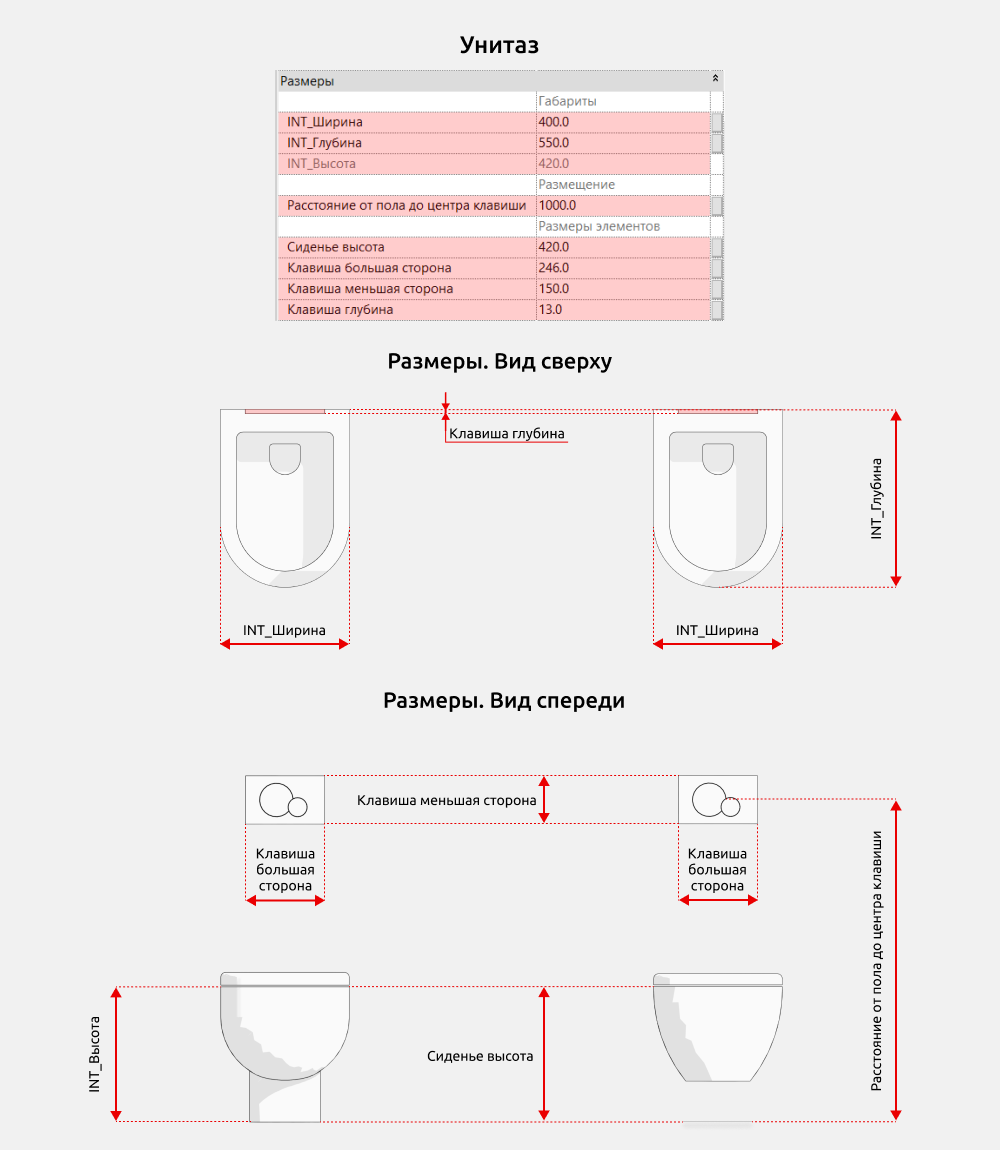

Унитаз

Семейство унитаза имеет 2 типоразмера: Унитаз напольный и Унитаз подвесной.

В семействе унитаза можно включить/выключить следующие элементы:

• Клавиша
• Сиденье (Крышка унитаза)
• Инсталляция

Можно выбрать тип:

• Тип 1
• Тип 2

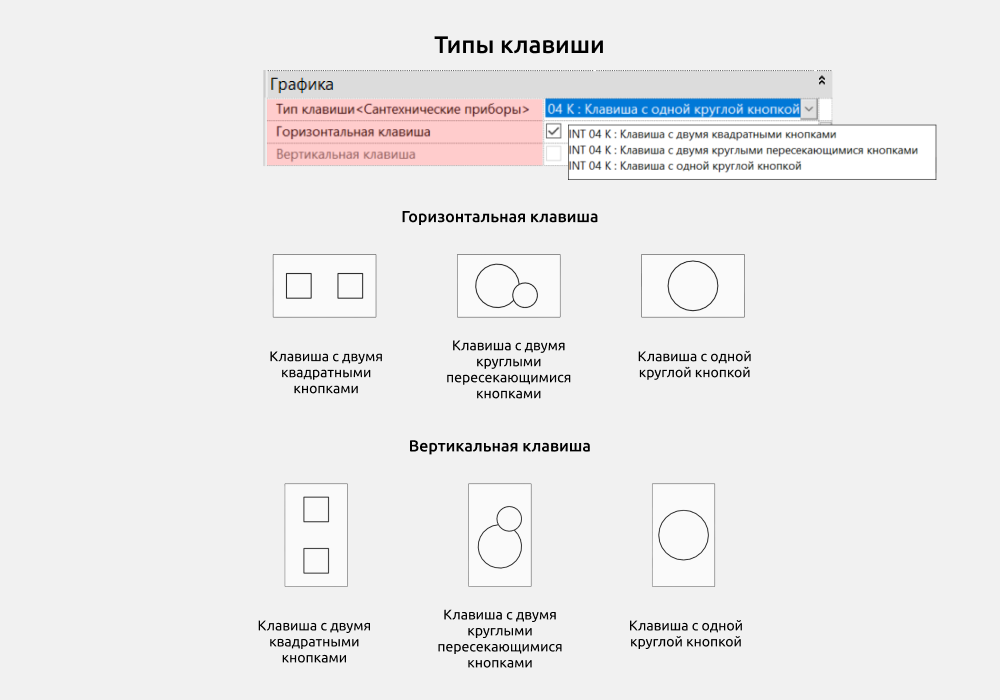

Тип клавиши можно выбрать в выпадающем списке у семейства унитаза. Это:

• Клавиша с двумя квадратными кнопками
• Клавиша с двумя круглыми пересекающимися кнопками
• Клавиша с одной круглой кнопкой

Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют габаритами унитаза.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для расчетов размеров. Например, INT_Высота. Он зависит от параметра “Сиденье высота”.

Можно менять размеры клавиши с помощью параметров “Клавиша большая сторона”, “Клавиша меньшая сторона”, “Клавиша глубина”.

Можно менять высоту сиденья относительно уровня чистого пола с помощью параметра “Сиденье высота”.

Также можно управлять высотой клавиши с помощью параметра “Расстояние от пола до центра клавиши”.

Инсталляция

У инсталляции можно менять габариты: “Инсталляция ширина”, “Инсталляция глубина”, “Инсталляция высота”.

“Зашивка толщина”: расстояние унитаза от инсталляции, которое закрывается гипсокартоном.

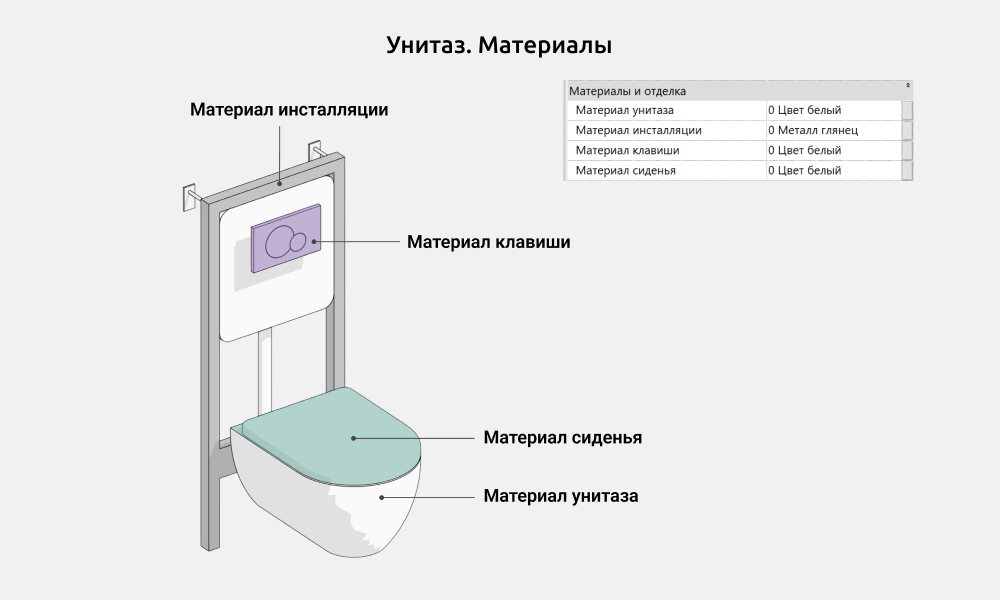

Материалы

Можно менять материалы унитаза, инсталляции, клавиши, сиденья.

Унитаз напольный с бачком

В семействе унитаза напольного с бачком можно включить/выключить следующие элементы:

• Сиденье (Крышка унитаза)

Можно выбрать тип:

• Тип 1
• Тип 2

Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют габаритами унитаза.

Можно менять высоту сиденья относительно уровня чистого пола с помощью параметра “Сиденье высота”.

Биде

Семейство биде имеет 2 типоразмера: Биде напольное и Биде подвесное.

В семействе биде можно включить/выключить следующие элементы:

• Инсталляция

Можно выбрать тип:

• Тип 1
• Тип 2

Размеры

Параметры INT_Ширина INT_Глубина и INT_Высота управляют габаритами биде.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для расчетов размеров. Например, INT_Высота. Он равен параметру Сиденье высота.

Можно менять размер высоты сиденья биде с помощью параметра Сиденье высота.

Инсталляция

У инсталляции можно менять габариты: Инсталляция ширина, Инсталляция глубина, Инсталляция высота.

Зашивка толщина: расстояние биде от инсталляции, которое закрывается гипсокартоном.

Писсуар

Для писсуара можно включать/выключать следующие элементы:

• Клавиша смыва
• Кнопка на клавише смыва
• Инсталляция

Размеры

Параметры “INT_Ширина”, |INT_Глубина| и “INT_Высота” управляют габаритами писсуара.

Можно менять размеры клавиши с помощью параметров “Клавиша ширина”, “Клавиша глубина” и “Клавиша высота”. Также можно менять высоту клавиши с помощью параметра “Расстояние от пола до центра клавиши”.

Параметр “Писсуар глубина прямого участка” изменяет расстояние прямого участка от стены до слива писсуара.

Параметр “Расстояние от пола до верха” позволяет задать высоту писсуара от уровня чистого пола.

Инсталляция

У инсталляции можно менять габариты: Инсталляция ширина, Инсталляция глубина, Инсталляция высота.

Зашивка толщина: расстояние писсуара от инсталляции, которое закрывается гипсокартоном.

Гигиенический душ 1 вывод

Добавлена возможность включения/выключения видимости УГО:

• УГО ХВ ГВ
• УГО ХВ

Размеры

Размещение по высоте выполняется с помощью инструмента “Смещение” в группировании Зависимости.

Длина шланга изменяется с помощью параметра “Шланг длина”.

Гигиенический душ 2 вывода

У гигиенического душа с двумя выводами можно включать/выключать УГО.

Размеры

Размещение по высоте выполняется с помощью инструмента Смещение в группировании Зависимости.

Длина шланга изменяется с помощью параметра “Шланг длина”.

Можно изменять расстояние между трубами ХВ и ГВ.

Аксессуары

Зеркало

Для зеркала можно включать/выключать следующие элементы:

• Рамка
• Подсветка на зеркале
• Подсветка за зеркалом

Размеры

Меняются габариты “INT_Ширина”, “INT_Глубина” и “INT_Высота”.

Можно менять размеры элементов: “R фаски” у прямоугольного зеркала с фаской, “Отступ подсветки от края зеркала”, “Ширина линии подсветки” “Рамка ширина” и “Рамка глубина”.

Зеркало размещается и изменяется по высоте с помощью инструмента “Смещение”.

Опции

Можно менять форму зеркала:

• Прямоугольное
• Прямоугольное с фаской
• Круглое
• Овальное

Полотенцедержатель

Для всех полотенцедержателей можно включать/отключать заглушку и менять ее форму:

• Заглушка круг
• Заглушка квадрат

Можно выбрать тип полотенцедержателя:

• Штанга одинарная
• Штанга П-образная
• Поворотный
• Кольцо

Для полотенцедержателей Штанга одинарная и Штанга П-образная можно менять форму штанги:

• Штанга форма круг
• Штанга форма квадрат

Для Штанги П-образной можно выбрать Количество перекладин:

• 1шт
• 2шт

Для Поворотного полотенцедержателя можно выбрать количество перекладин от 1 до 4 с помощью параметра Кол-во перекладин.

Размеры

Только для поворотного полотенцедержателя (Штанга поворотная) изменяются следующие параметры:

• Угол поворота 1: угол поворота первой штанги снизу
• Угол поворота 2: угол поворота последующих штанг
• Поворотный высота: расстояние между креплениями заглушек

Только для полотенцедержателя в форме кольца изменяется:

• Кольцо диаметр

Для всех полотенцедержателей изменяются параметры:

• Штанга ширина
• Штанга глубина
• Штанга толщина

Для всех полотенцедержателей, у которых включены заглушки, изменяются:

• Заглушка ширина
• Заглушка толщина

Крючки для полотенец

Для крючков можно включать/выключать заглушку и выбирать ее форму:

• Заглушка прямоугольная
• Заглушка овальная
• Заглушка круглая

Доступен выбор количества крючков на одной основе с помощью параметра “Кол-во крючков”.

Также задается форма крючков:

• 1.Кнопка
• 2.Г-образная
• 3.Г-образная двойная
• 4.Наклонная
• 5.Цилиндр
• 6.Квадратная

Размеры

В семействе изменяются следующие параметры:

• Сдвиг от края заглушки
• Крючки глубина
• Заглушка ширина
• Заглушка высота
• Заглушка толщина

Напольная стойка для бумаги и ершика, Ершик и Держатель бумаги

Семейство ершика можно разместить как на стену, так и на пол.

Для семейств ершика и бумаги размещение и изменение по высоте задается с помощью инструмента смещение.

Полки для ванной

Для семейства полки можно выбрать тип.

Для семейства угловой полки предусмотрена возможность включения/выключения бортика и изменения количества полок.

Размеры

Полки размещаются и изменяются по высоте с помощью инструмента смещение.

Для семейства полки:

Меняются габариты “INT_Ширина”, “INT_Глубина” и “INT_Высота”.

Можно изменять размер толщины полки.

Для семейства угловой полки:

Меняется габарит “INT_Ширина”.

Можно менять размеры элементов: высоту полки, высоту бортика и толщину бортика.

Смесители

Смеситель

В семействе доступны следующие элементы для включения/выключения:

• Вентиль 1
• Вентиль 2
• Вентиль 3
• Вентиль слева
• Лейка
• Вентиль на смесителе
• Рычаг на вентиле
• Основание

Варианты комбинаций

Параметры группы «Графика» позволяют гибко управлять составом и внешним видом смесителя за счет включения и отключения отдельных элементов семейства.

Комбинируя параметры видимости, можно формировать различные типы смесителей в рамках одного семейства.

Для первой комбинации включены параметры видимости:

• Вентиль 1
• Вентиль слева
• Лейка
• Основание

Для второй комбинации включены параметры видимости:

• Вентиль на смесителе
• Рычаг на вентиле
• Основание

Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют габаритами смесителя.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, INT_Ширина. Параметр показывает ширину смесителя, т.к.она считается по формуле исходя из количества вентилей и наличия лейки и шага между осями.

Опции

В семействе смесителя доступны опции для излива, лейки, вентиля на основании и основания.

Выбор формы излива:

• Излив 1 форма
• Излив 2 форма
• Излив 3 форма

При включенном параметре “Лейка” доступны:

Выбор размещения лейки:

• Лейка на основании
• Лейка на смесителе

Выбор формы лейки:

• Лейка форма цилиндр
• Лейка форма круг
• Лейка форма прямоугольник

При включенном параметре “Вентиль на смесителе” доступен выбор формы смесителя:

• Однорычажный
• 2х крестообразный

При включенном параметре “Основание” доступен выбор формы основания:

• Основание форма прямоугольник
• Основание форма овал

Смеситель настенный

В семействе доступны следующие элементы для включения/выключения:

• Вентиль 1
• Вентиль 2
• Вентиль 3
• Вентиль слева
• Лейка
• Основание

Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют габаритами смесителя.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, INT_Ширина. Параметр показывает ширину смесителя, т.к.она считается по формуле исходя из количества вентилей и наличия лейки и шага между осями.

Опции

В семействе смесителя доступны опции для лейки, типа шланга и основания.

При включенном параметре “Лейка” доступны:

Выбор формы лейки:

• Лейка форма цилиндр
• Лейка форма круг
• Лейка форма прямоугольник

Также доступен выбор типа шланга:

• Шланг тип ванна
• Шланг тип душ

При включенном параметре “Основание” доступен выбор формы смесителя:

• Основание форма прямоугольник
• Основание форма овал

Смеситель классический

В семействе доступен выбор типа смесителя:

• 1 тип на борт
• 2 тип напольный
• 3 тип настенный

Размеры

Параметр “Высота размещения” доступен только для смесителя при включенном параметре “2 тип напольный”. Для смесителей “1 тип на борт” и “3 тип настенный” изменять высоту можно с помощью инструмента “Смещение” в проекте Revit.

Параметр “Расстояние между осями” задает расстояние между центрами (осями) вентилей и работает для всех типов смесителей.

4. ОФОРМЛЕНИЕ

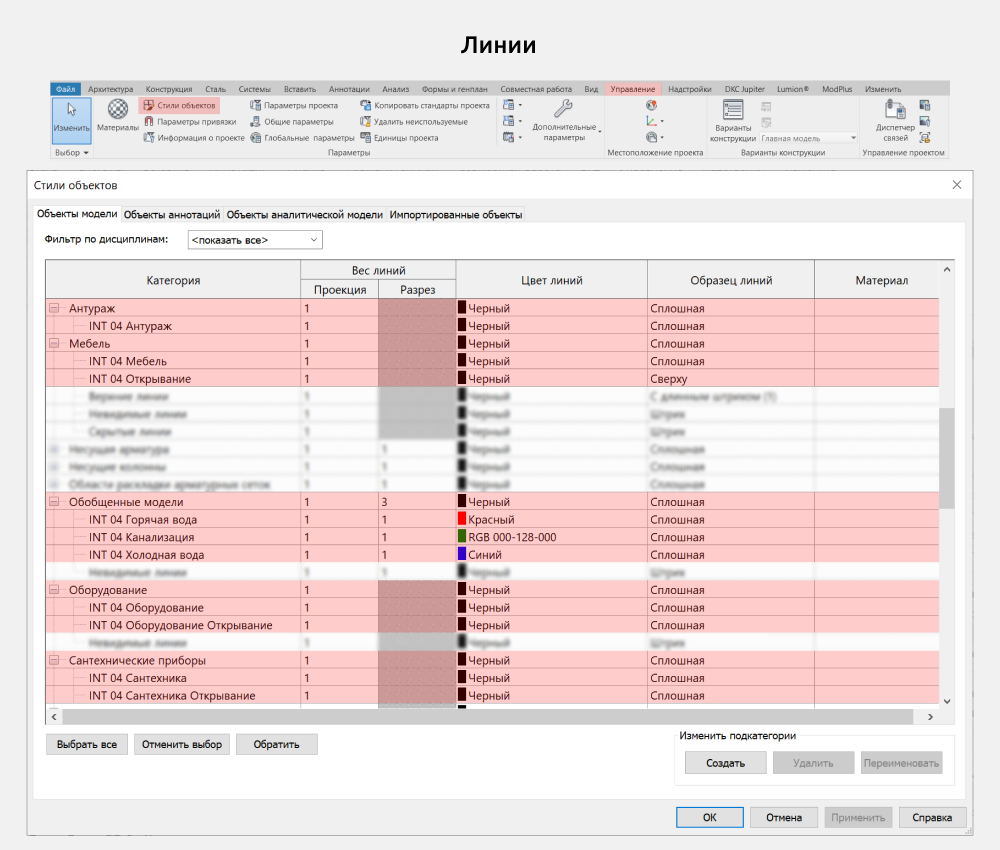

Настройки графики

Чтобы поменять цвет/вес/тип линий семейств, нужно перейти в Управление - Стили объектов - Категории:

• Антураж
• Мебель
• Обобщенные модели
• Оборудование
• Сантехнические приборы

Понравились семейства?

Эти семейства — часть полного набора семейств Revit для дизайнеров интерьера: всё для проектирования интерьеров в одном комплекте.

Посмотреть весь набор →
