Мебель для ванной для Revit

1. ОБЩИЕ ДАННЫЕ

• Название набора: Мебель для ванной
• Версия набора 1.1.0
• Версия Revit: 2019

Описание

Этот набор семейств для Revit предназначен для моделирования мебели для ванных комнат в Autodesk Revit.

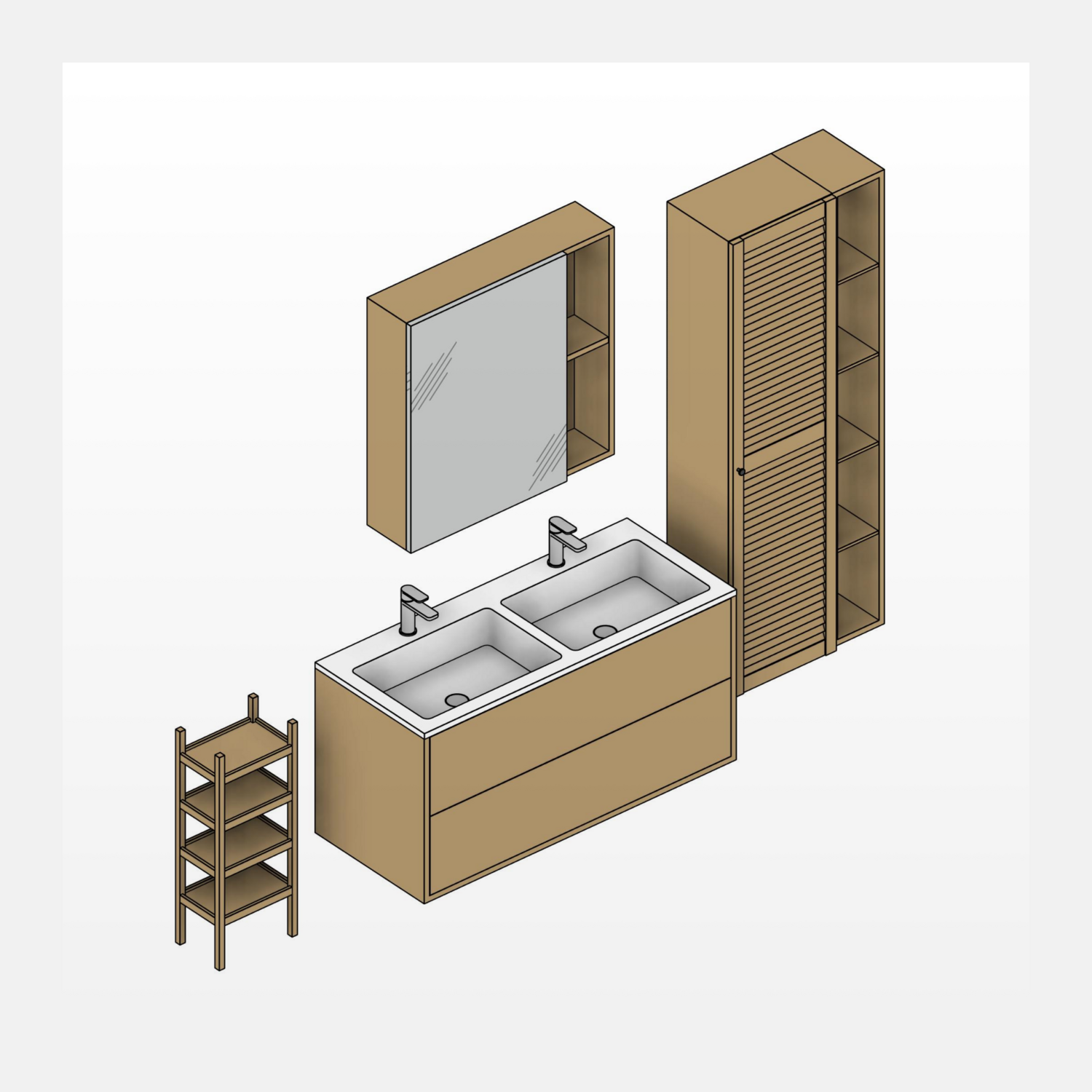

С помощью семейств можно создать тумбы с раковиной и без, подвесные шкафы с зеркалом, пеналы, стеллажи и прочее различной конфигурации по точным размерам.

Подходит дизайнерам интерьера и архитекторам. Для моделирования корпусной мебели мебельщиками семейства недостаточно детализированные.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект с мебелью для ванной и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

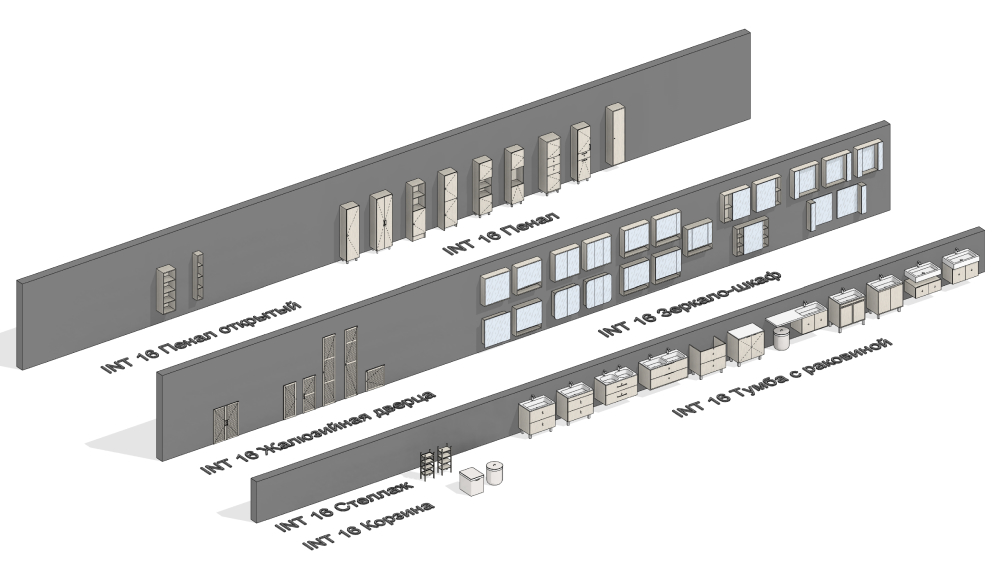

2. СОСТАВ НАБОРА

В состав набора входят следующие семейства:

• Пенал
• Пенал открытый
• Жалюзийные двери
• Жалюзийные двери двойные
• Зеркало-шкаф
• Тумба с раковиной
• Стеллаж
• Корзина

3. СЕМЕЙСТВА

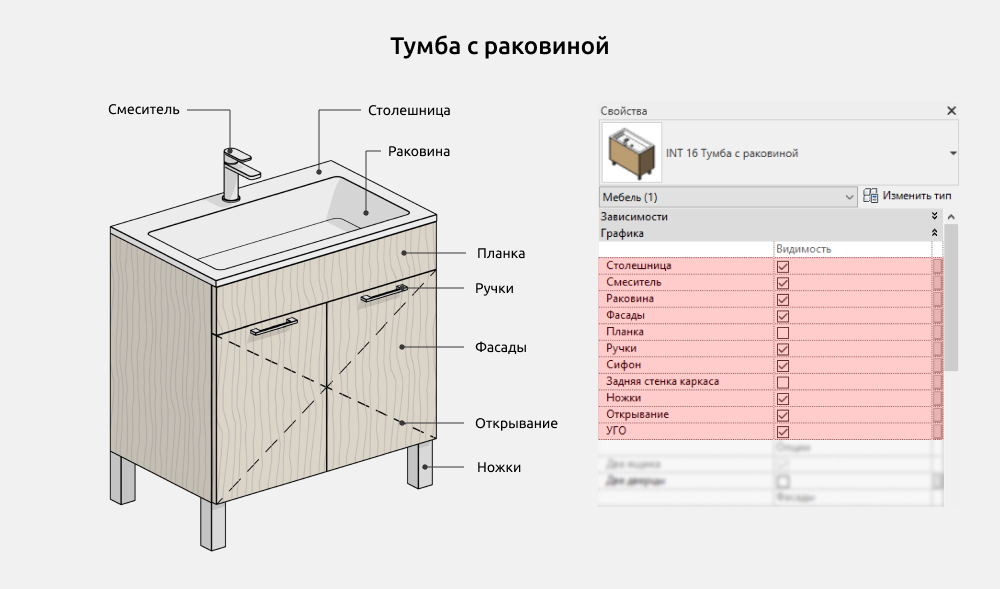

Тумба с раковиной

Семейство Тумба с раковиной используется для построения тумб различной конфигурации.

Здесь можно включить/выключить следующие элементы:

• Столешница
• Смеситель
• Раковина
• Фасады
• Планка
• Ручки
• Сифон
• Задняя стенка каркаса
• Ножки
• Открывание
• УГО

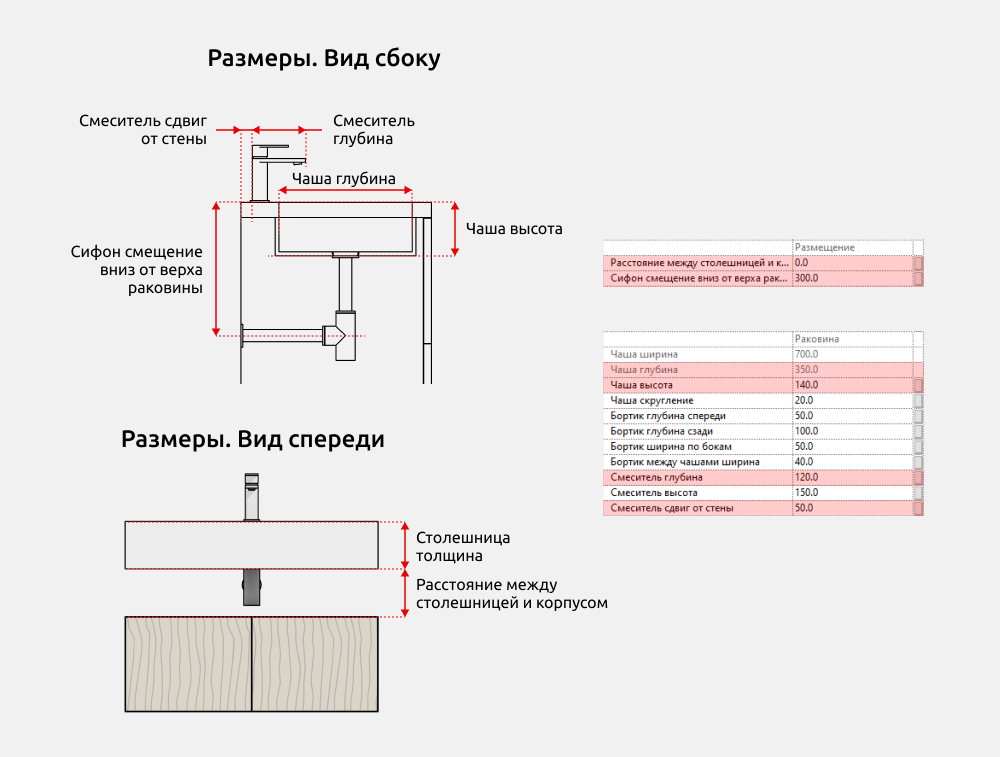

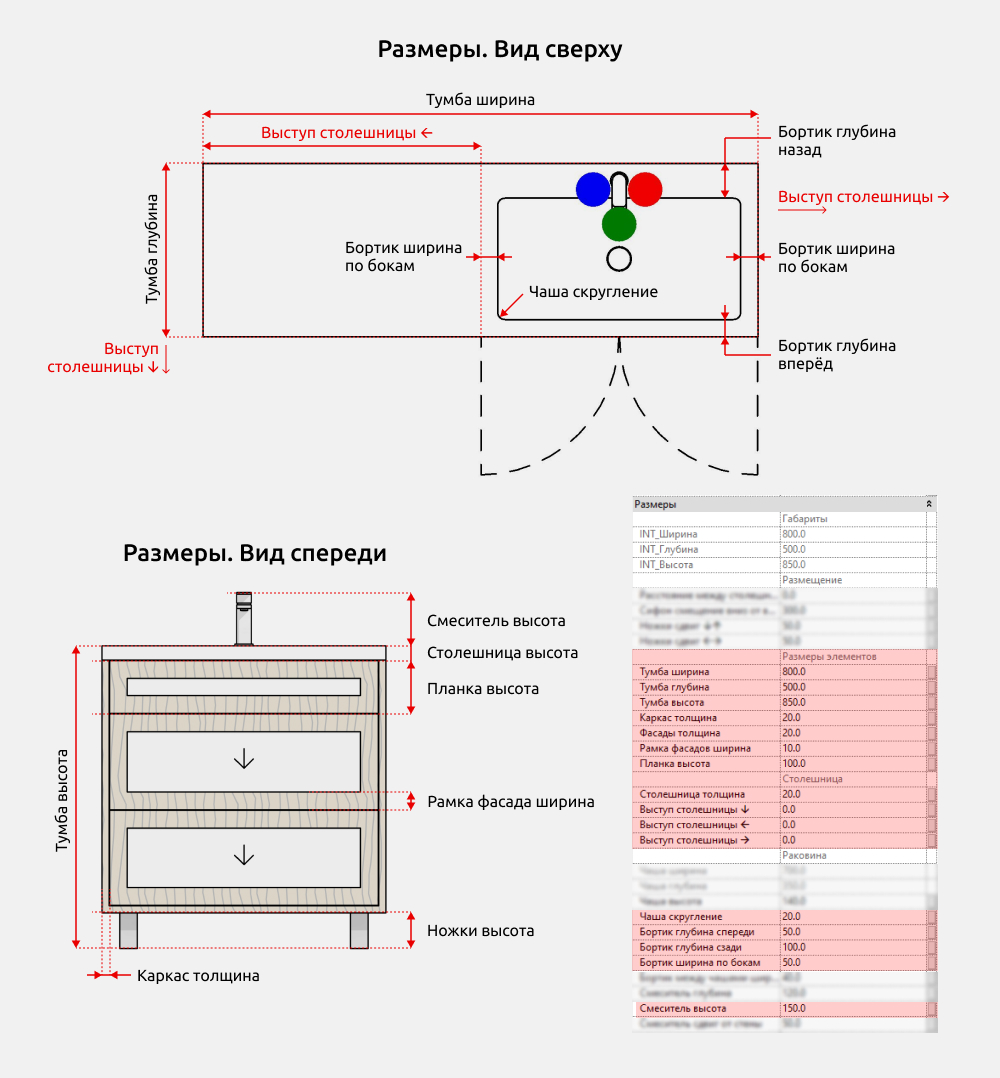

Размеры

Тумба высота - это параметр высоты, в котором есть другие мелкие высоты элементов, если они включены по галочке (Ножки высота, Планка высота, Столешница толщина).

Размеры начинающиеся с INT являются общими и могут быть использованы в спецификациях при необходимости.

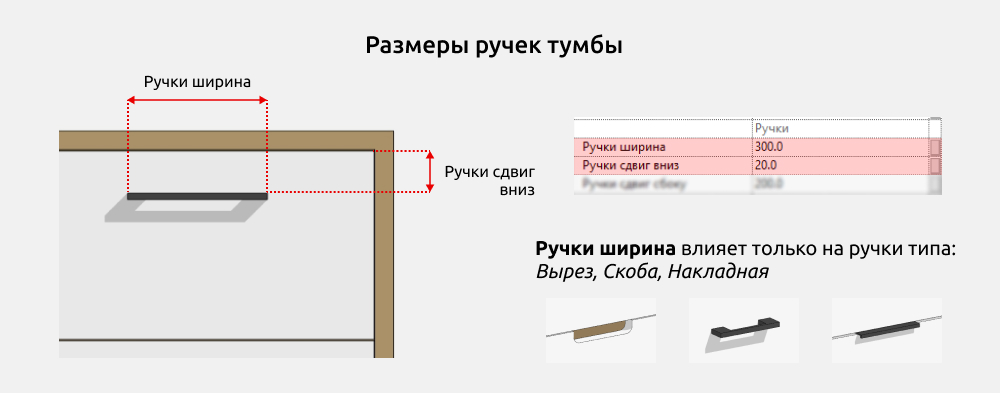

Ручки типа вырез, скоба и накладная имеют возможность менять свою ширину. Ручки типа вырез и накладная всегда расположены по центру верхнего края фасада.

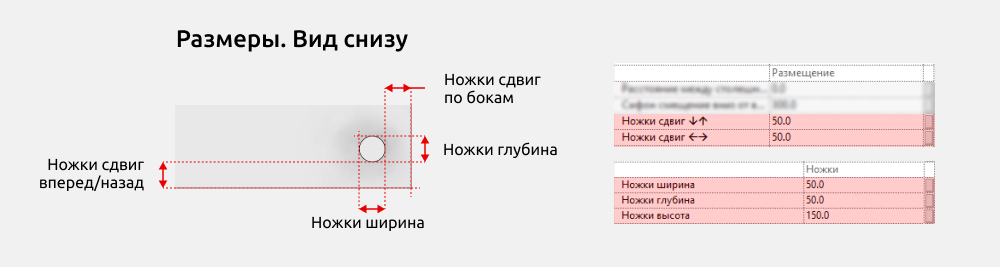

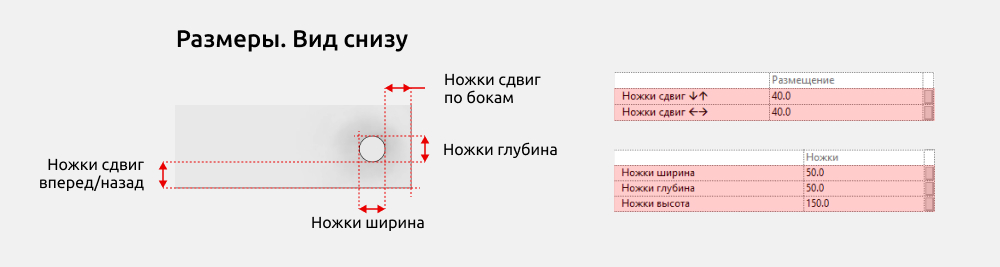

Параметр Ножки сдвиг по бокам и Ножки сдвиг вперед/назад  влияет на перемещение ножек к центру тумбы.

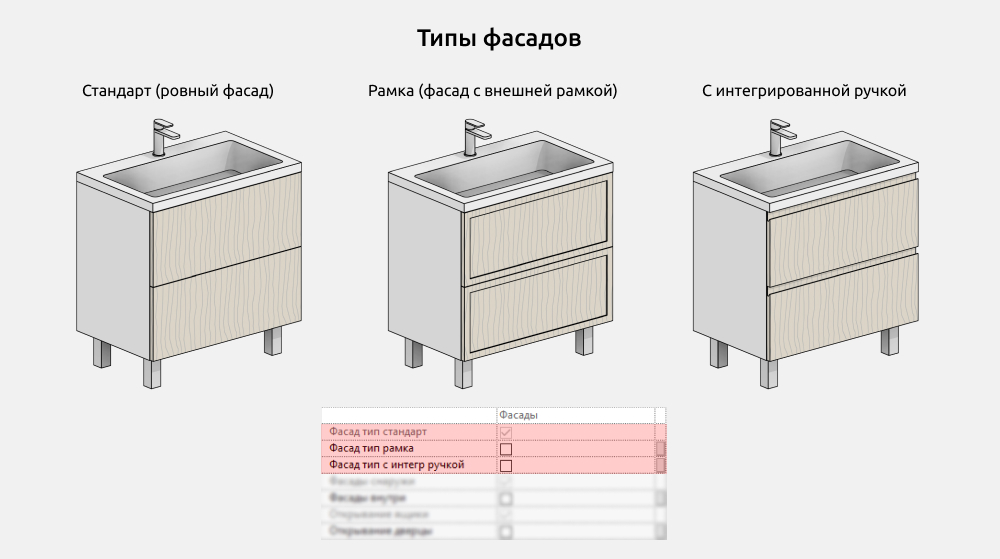

Фасады

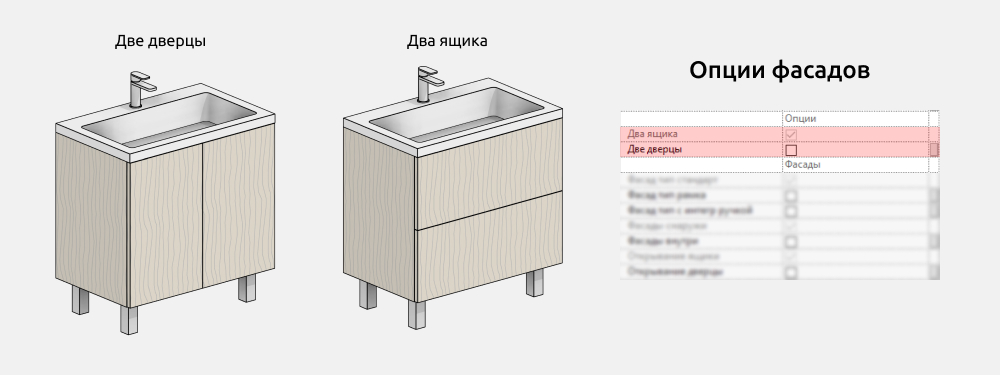

У тумбы может быть два типа расположения фасадов в виде двух дверец, либо два ящика.

В выпадающем списке типа фасадов:

• Стандарт (ровный фасад)
• Рамка (фасад с внешней рамкой)
• С интегрированной ручкой

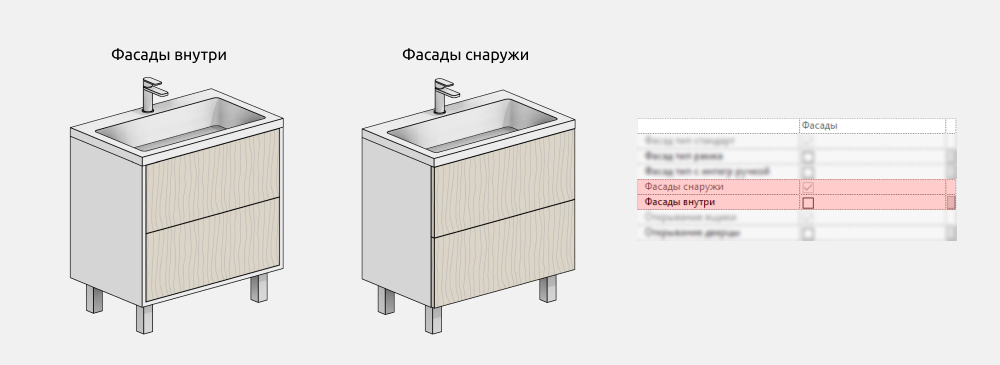

Все типы фасадов могут быть внутренними и наружными.

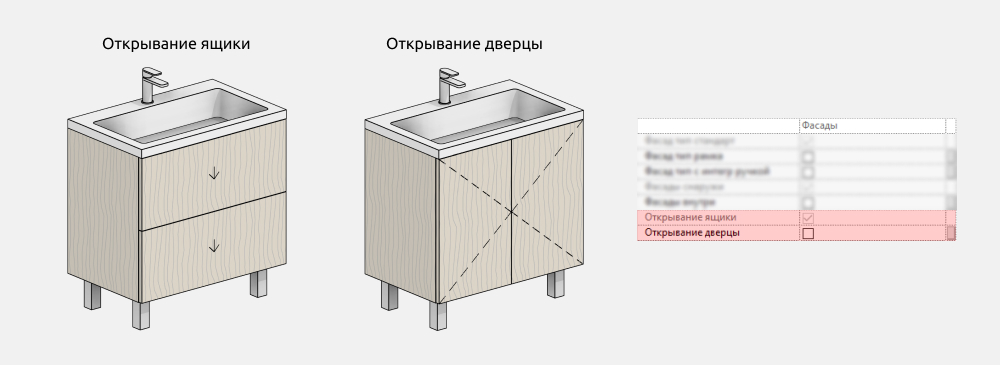

При включенной видимости Открывание, необходимо выбрать тип открывания в соответствии с типом расположением фасадов.

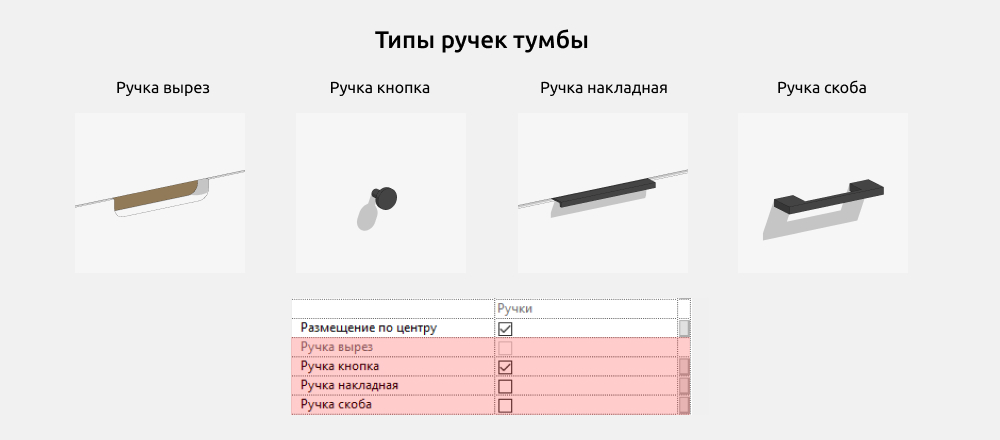

Ручки

В данном разделе можно выбрать форму ручек:

• Кнопка
• Вырез
• Скоба
• Накладная

Если убрать галочку с параметра “Размещение по центру”, тогда они переместятся к верхней границе фасада. И в разделе “Размеры” появится возможность регулировать расстояние ручки от верхнего края фасада.

Ножки

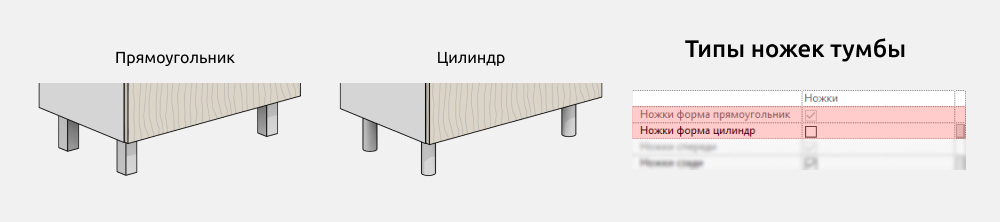

У тумбы есть два типа ножек: Прямоугольник и Цилиндр. У тумбы можно отключить все ножки или только задние.

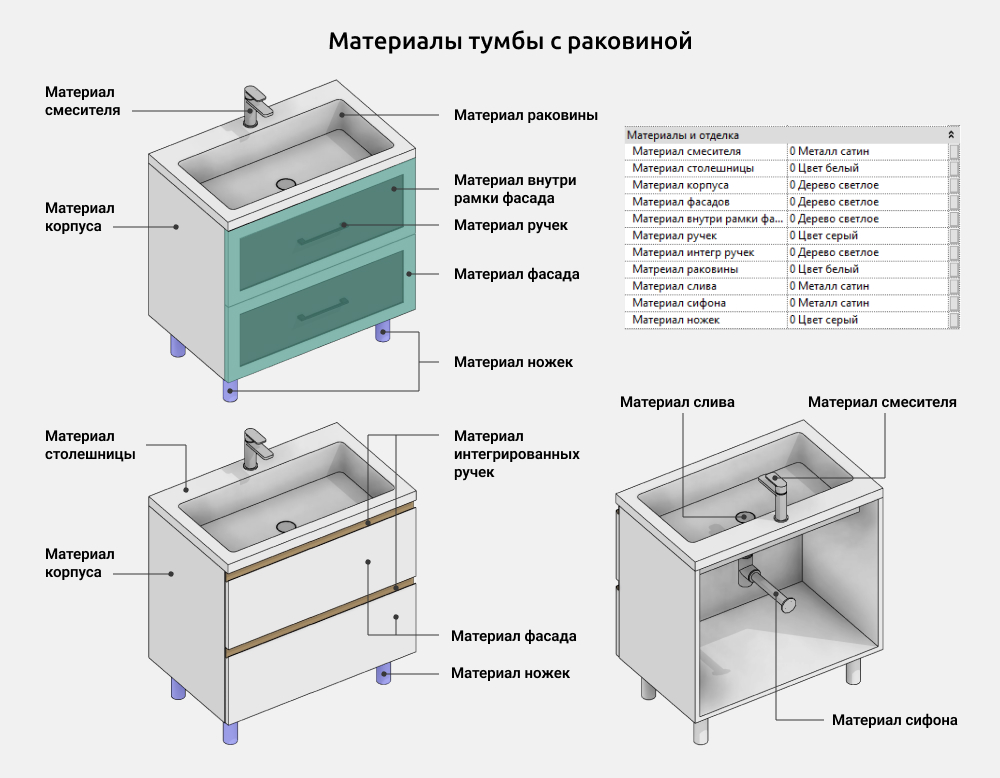

Материалы

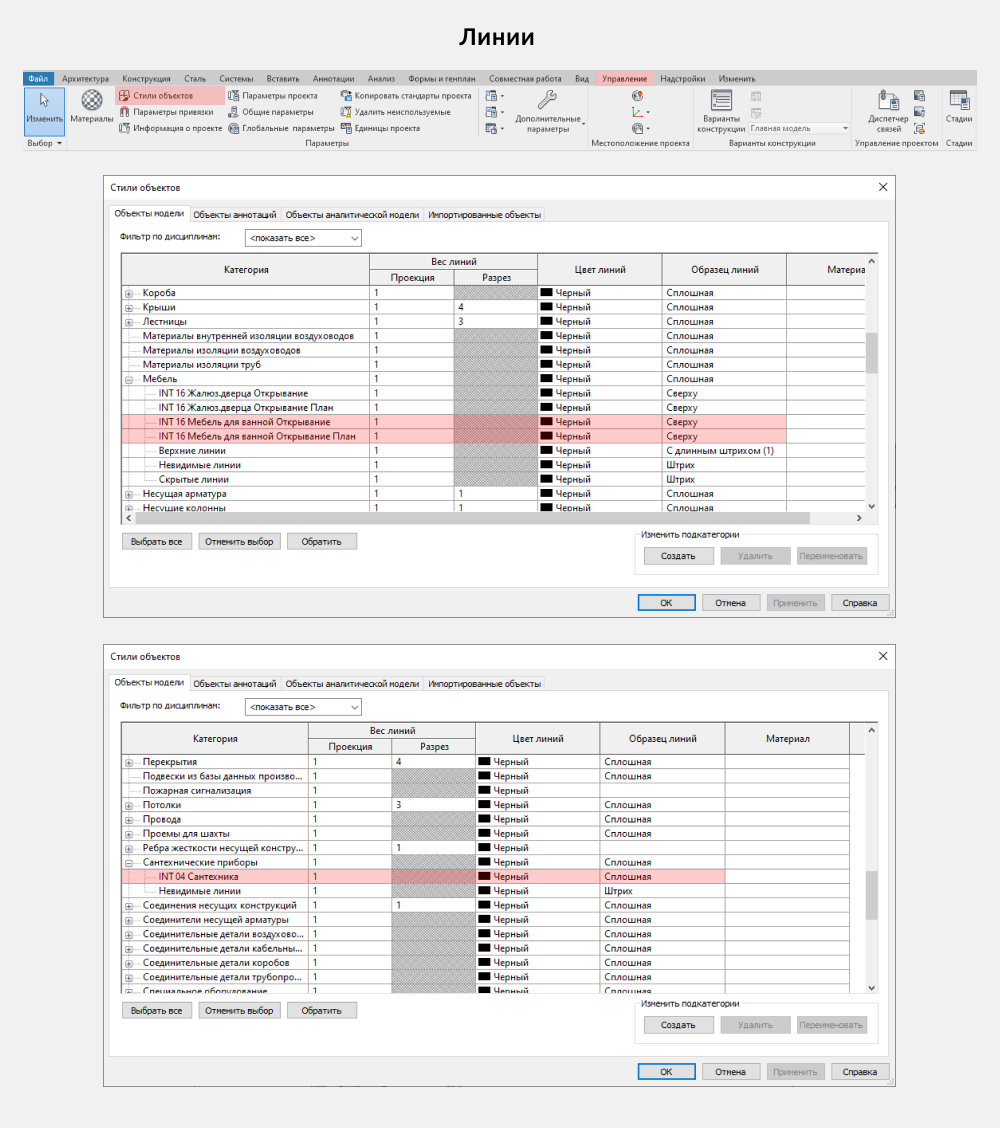

Настройки графики

Чтобы поменять цвет/вес/тип или выключить отображение открывания линий семейства, нужно перейти в Управление - Стили объектов - Мебель/Сантехнические приборы

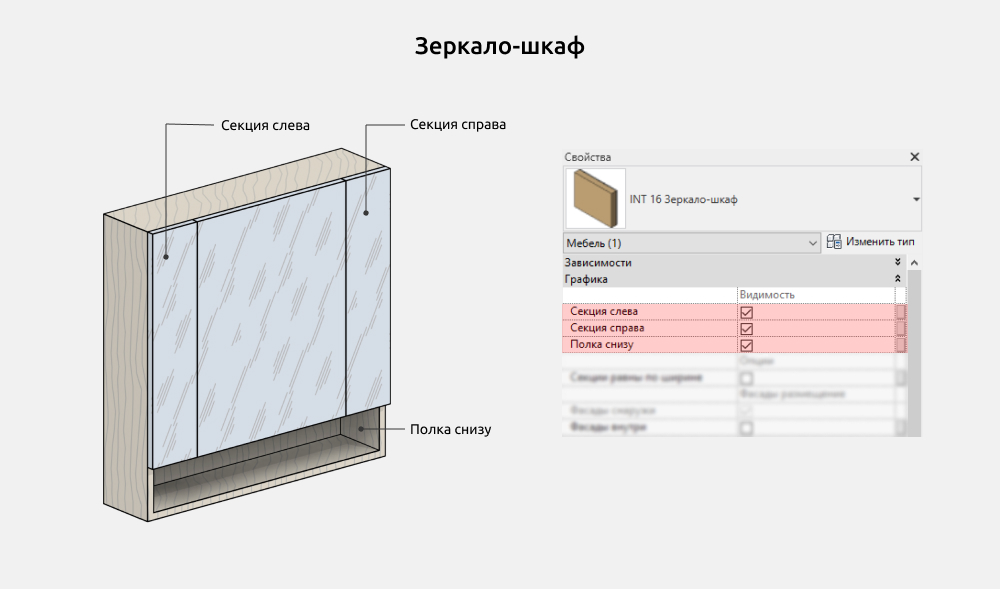

Зеркало-шкаф

Семейство Зеркало-шкаф используется для построения подвесных шкафов различной конфигурации.

Здесь можно включить/выключить следующие элементы:

• Секция слева
• Секция справа
• Полка снизу

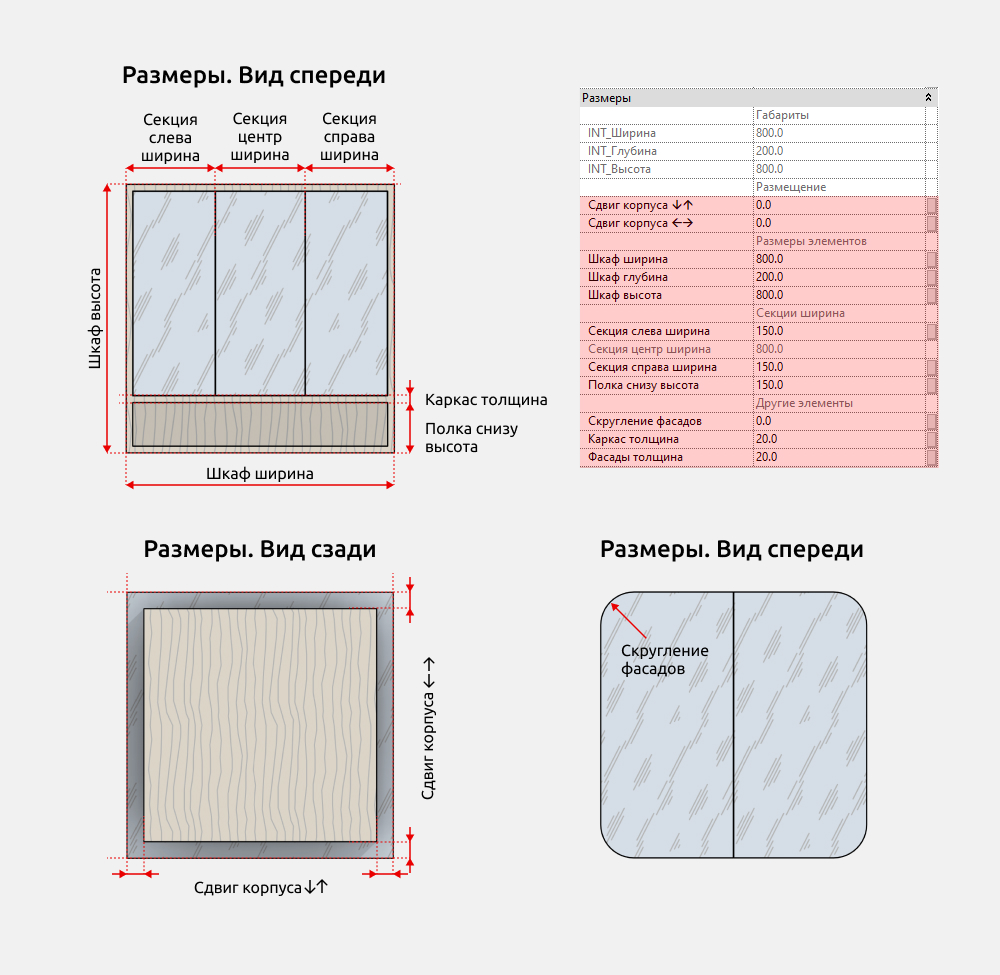

Размеры

Размеры начинающиеся с INT являются общими и могут быть использованы в спецификациях при необходимости.

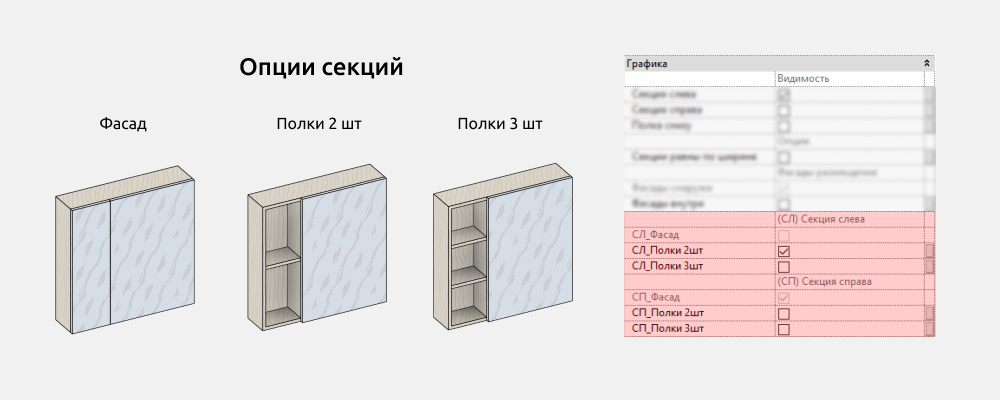

Опции шкафа

У шкафов настраивается количество секций. Они могут быть равнозначны или настраиваться по отдельности. Ширина каждой секции настраивается по отдельности. У боковых секций может быть фасад, 2 или 3 полки. Секции настраиваются вне зависимости друг от друга.

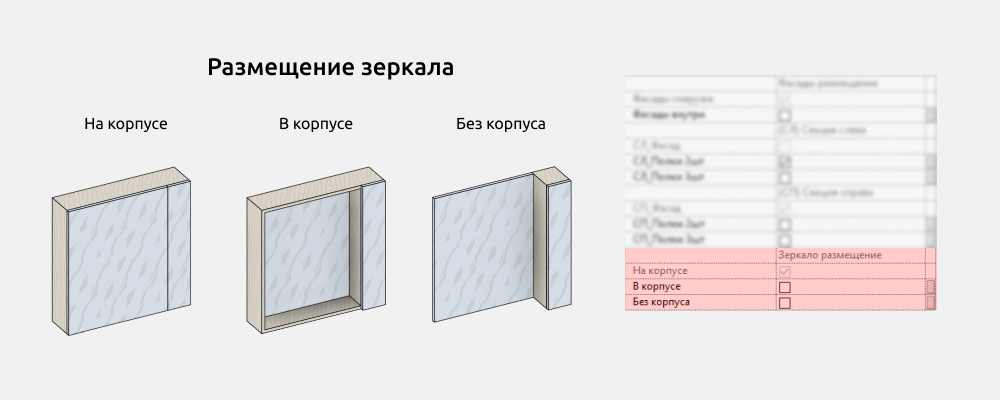

У центральной секции зеркало может располагаться в 3 вариантах: на корпусе (как фасад), в корпусе (образуя полку), без корпуса (зеркало на стене, может быть с одной или двумя боковыми секциями).

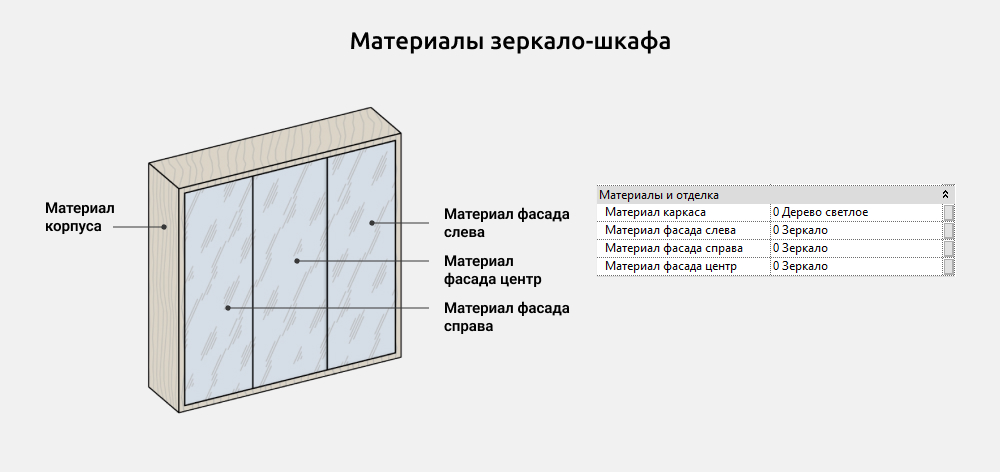

Материалы

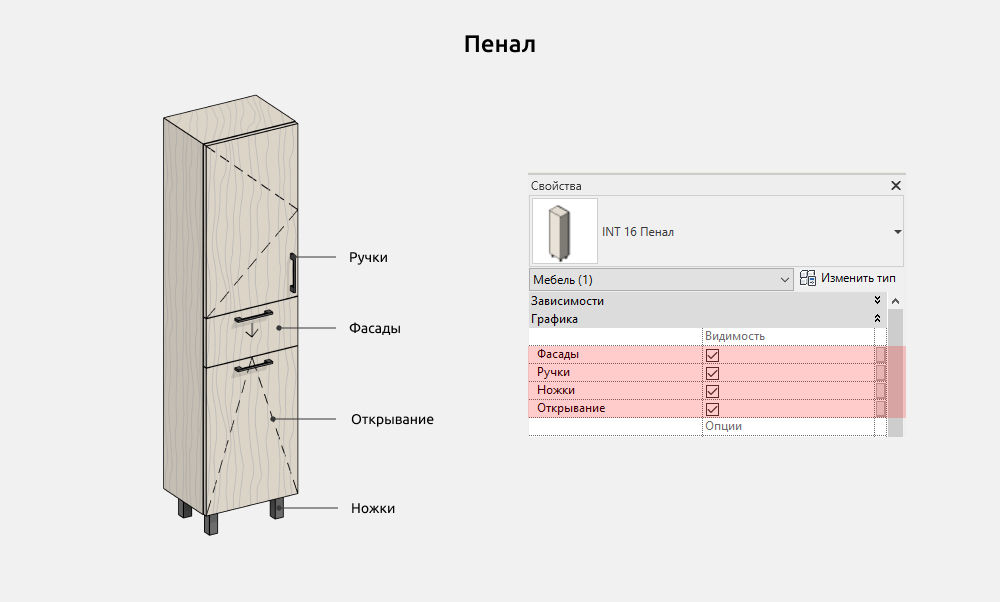

Пенал

Семейство Пенал используется для построения узких шкафов различной конфигурации.

Здесь можно включить/выключить следующие элементы:

• Фасады
• Ручки
• Ножки
• Открывание

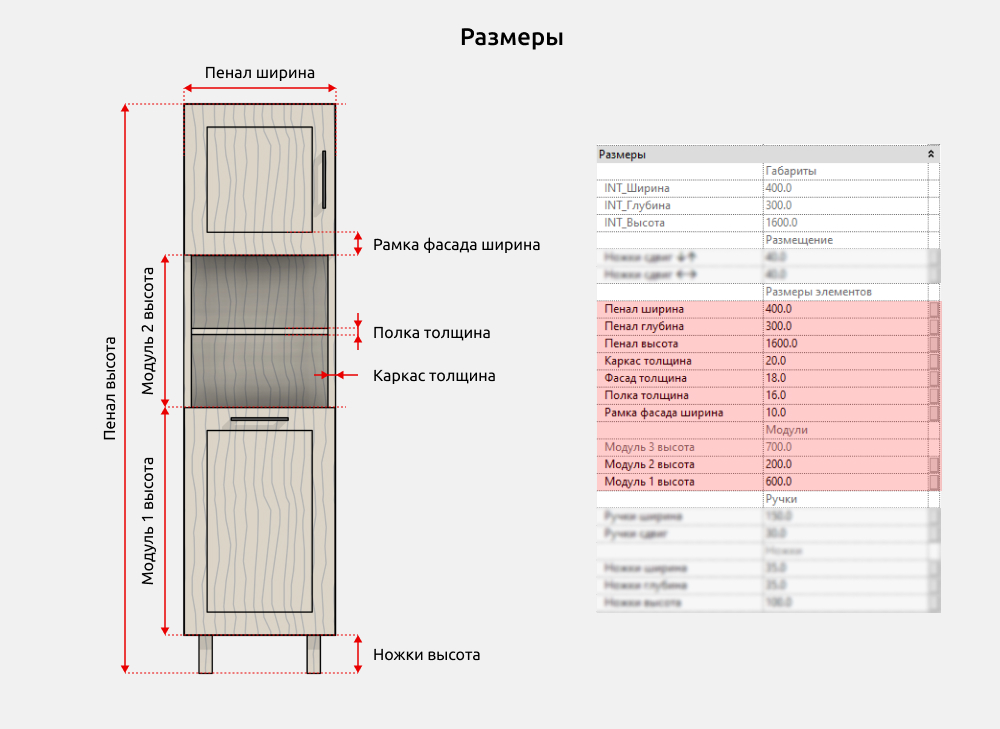

Размеры

Размеры начинающиеся с INT являются общими и могут быть использованы в спецификациях при необходимости.

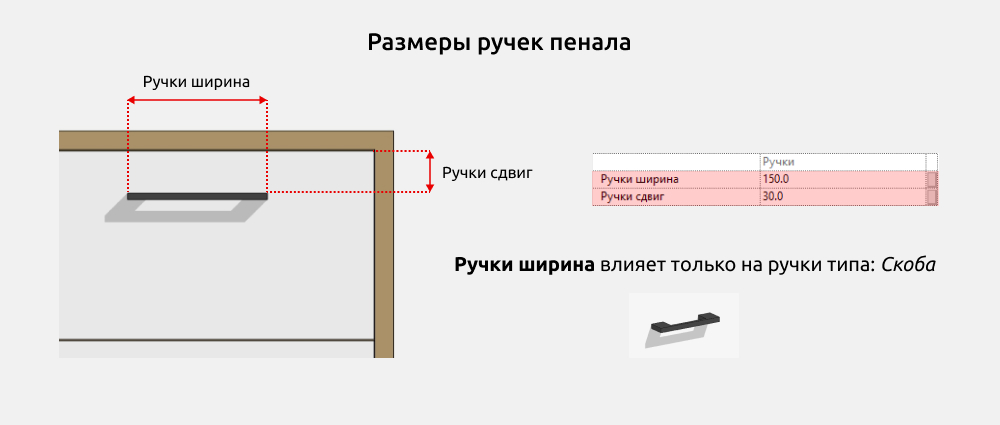

Ручки типа скоба имеют возможность менять свою ширину.

Параметр Ножки сдвиг по бокам и Ножки сдвиг вперед/назад  влияет на перемещение ножек к центру тумбы.

Фасады

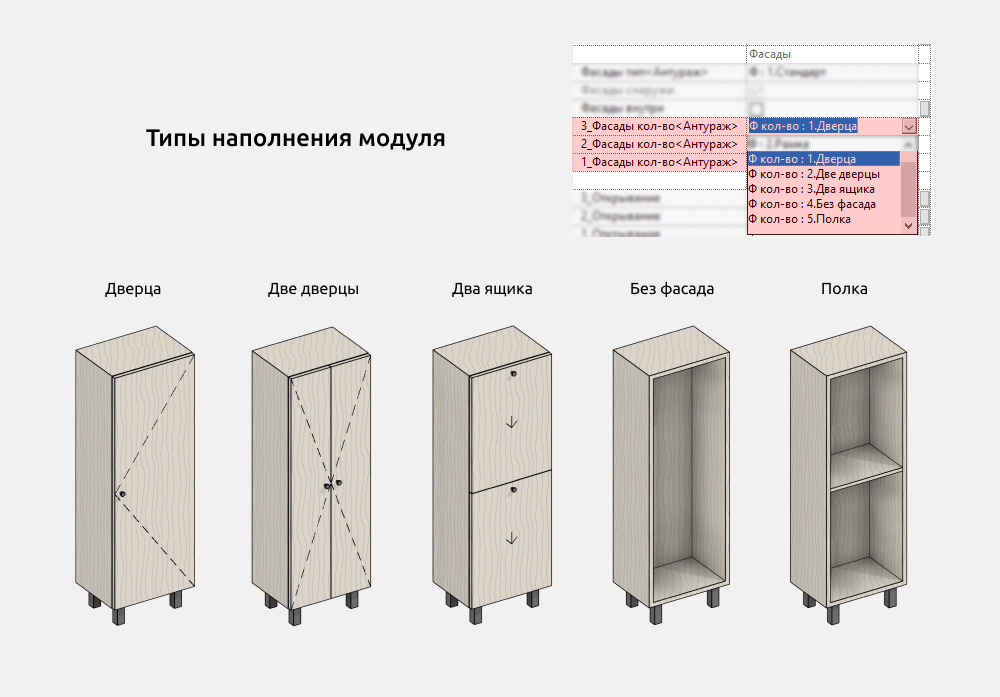

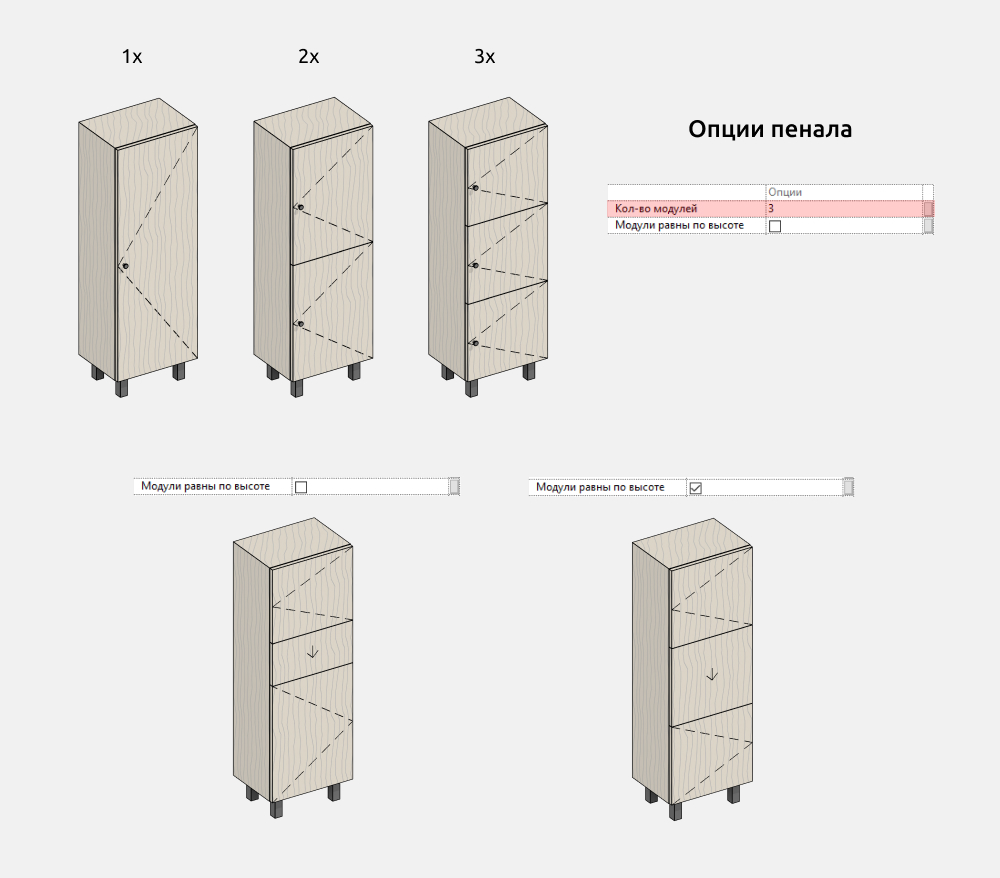

У пенала настраивается количество модулей от 1 до 3. Они могут быть равнозначны или настраиваться по отдельности. Высота каждого модуля настраивается по отдельности, кроме Модуля 3. Оно рассчитывается вычитанием общей высоты модулей 1 и 2 из общего размера пенала.

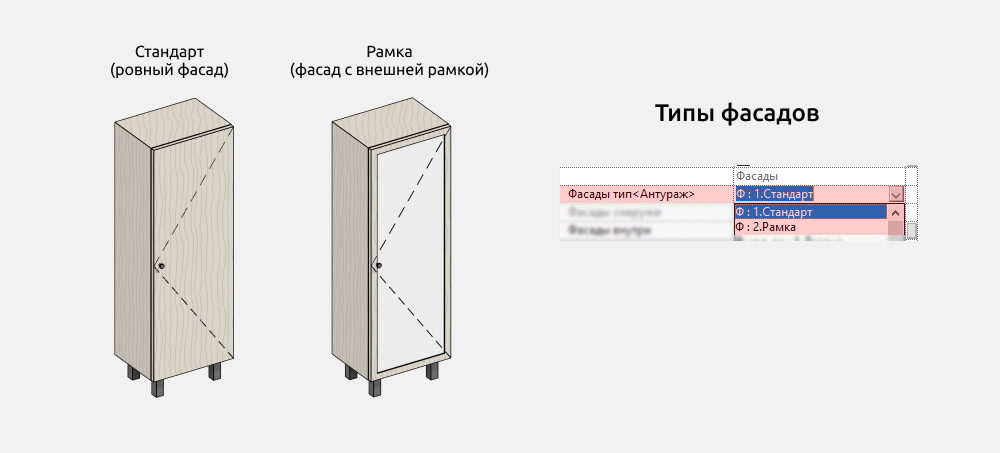

В выпадающем списке типа фасадов:

• Стандарт (ровный фасад)
• Рамка (фасад с внешней рамкой)

Каждый модуль в тумбе настраивается по отдельности.

Тип открывания фасадов каждого модуля настраивается отдельно.

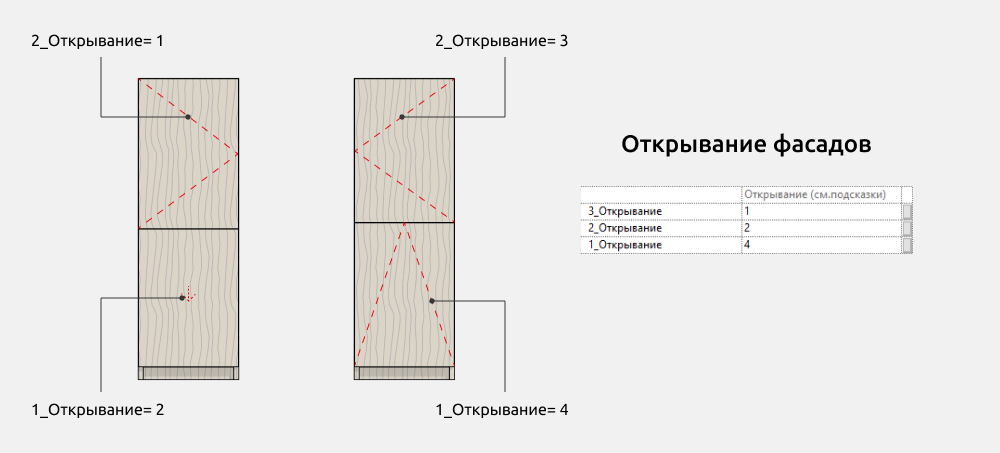

Тип открывания:

1 - Левое открывание

2 - Выдвижной ящик

3 - Правое открывание

4 - Откидной вниз

Ручки

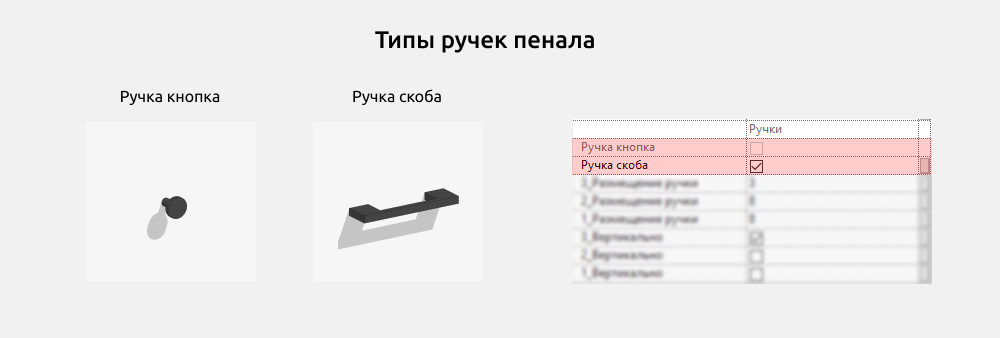

У данного семейства есть два типа ручек: кнопка и скоба. Ручка типа скоба может менять ориентацию между вертикальной и горизонтальной.

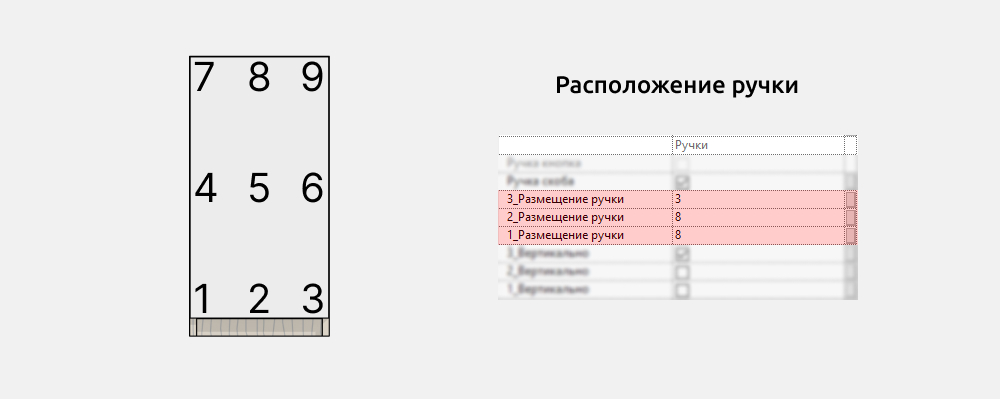

Для каждого фасада настраивается расположение ручек и их ориентация при выборе ручки скоба.

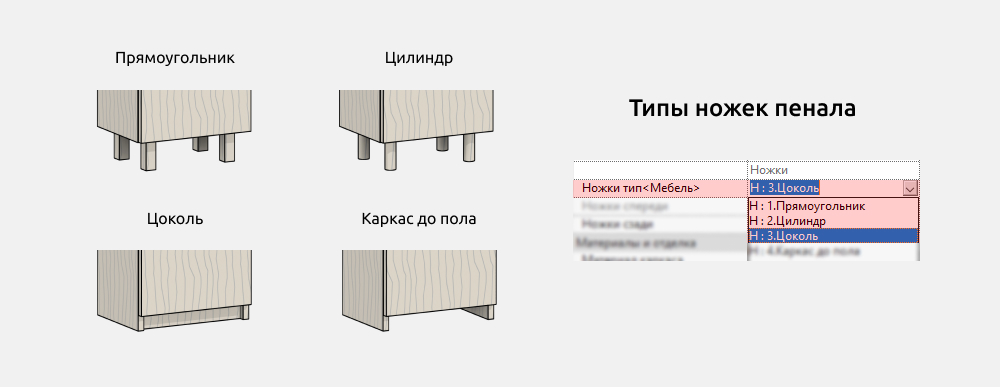

Ножки

В выпадающем списке форма ножек:

• Прямоугольник
• Цилиндр
• Цоколь
• Каркас до пола

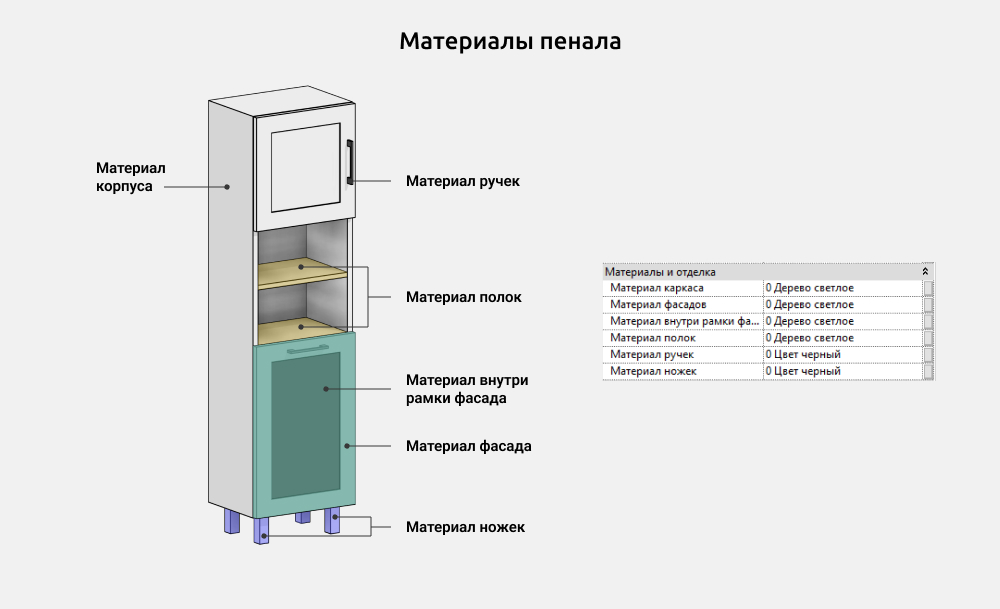

Материалы

Настройки графики

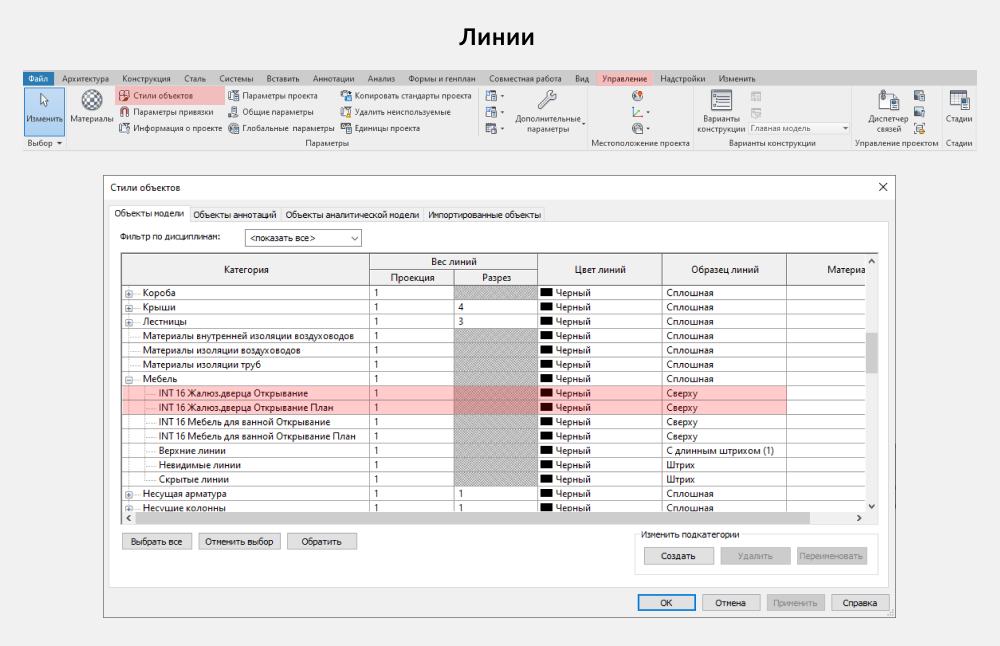

Чтобы поменять цвет/вес/тип или выключить отображение открывания линий семейства, нужно перейти в Управление - Стили объектов - Мебель

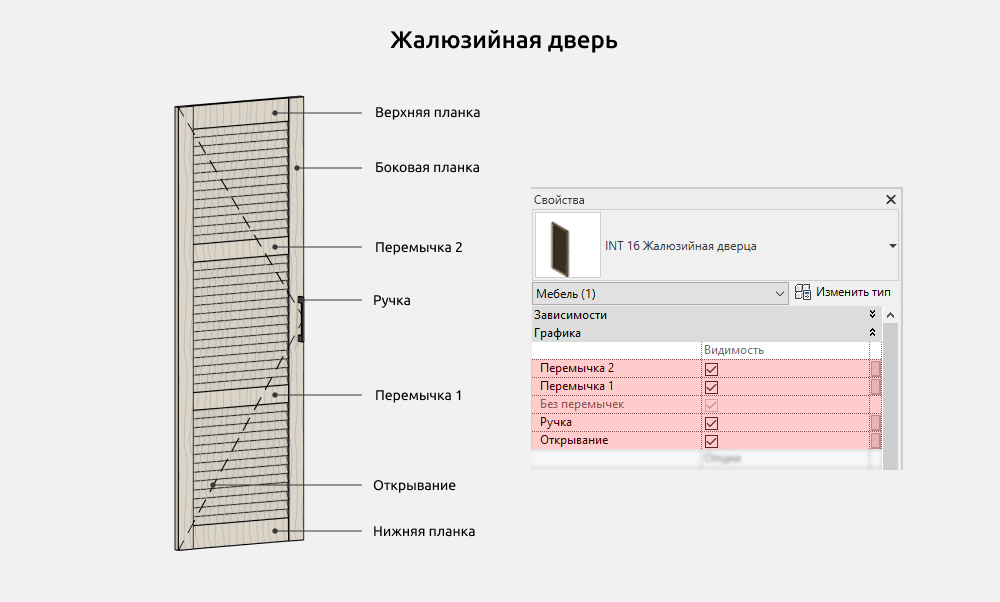

Жалюзийная дверь

Семейство Жалюзийная дверь используется для построения, как отдельных дверей, так и для фасадов шкафов.

Здесь можно включить/выключить следующие элементы:

• Перемычка 2
• Перемычка 1
• Ручка
• Открывание

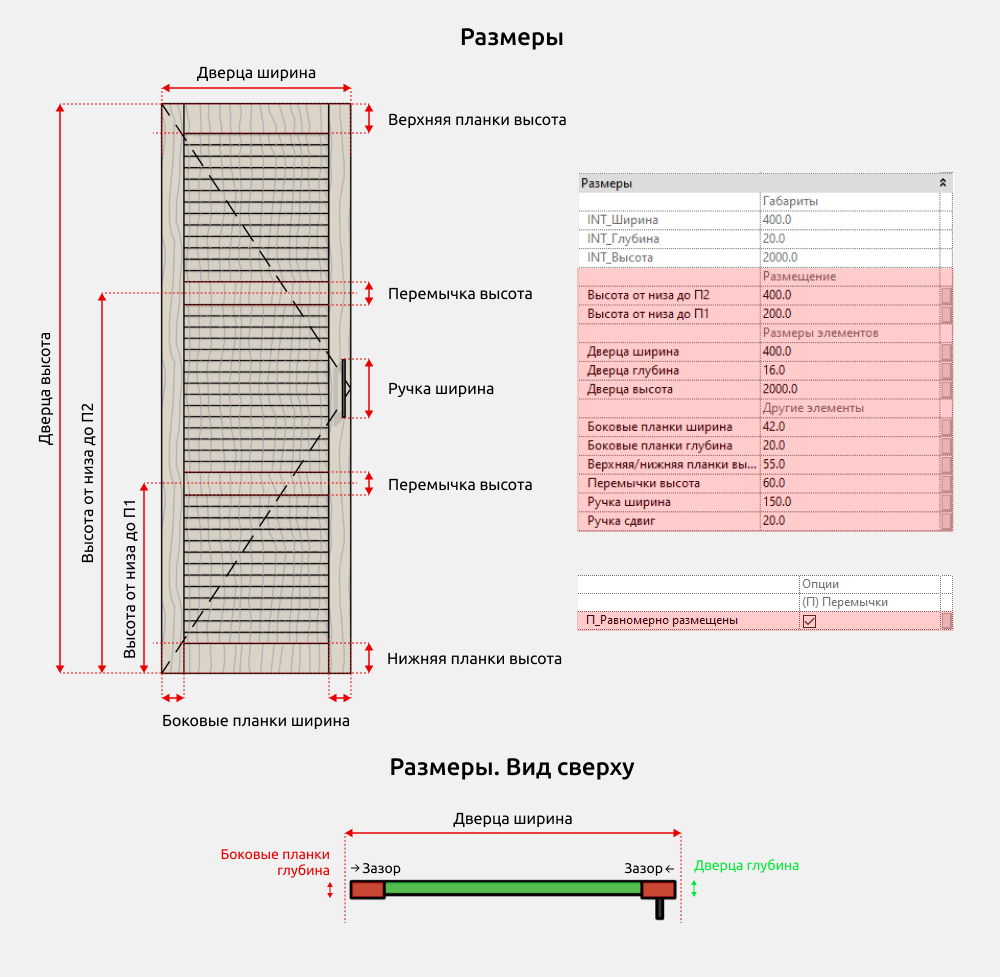

Размеры

Размеры начинающиеся с INT являются общими и могут быть использованы в спецификациях при необходимости.

Ручки

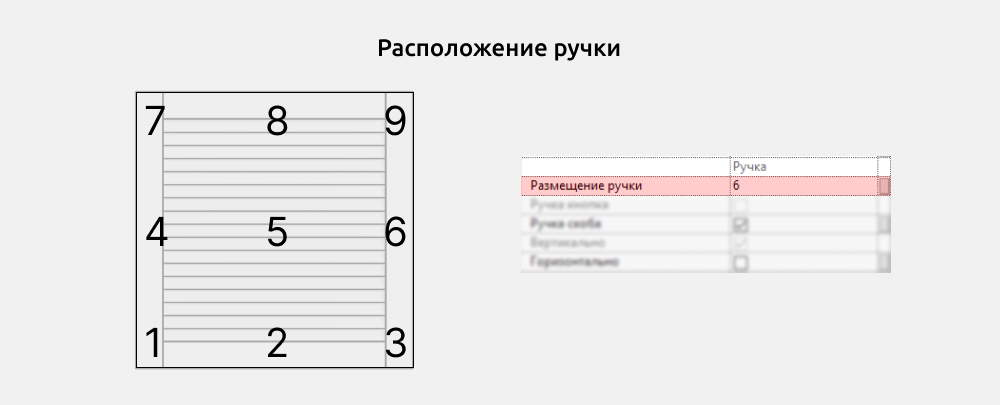

Для двери настраивается расположение ручек.

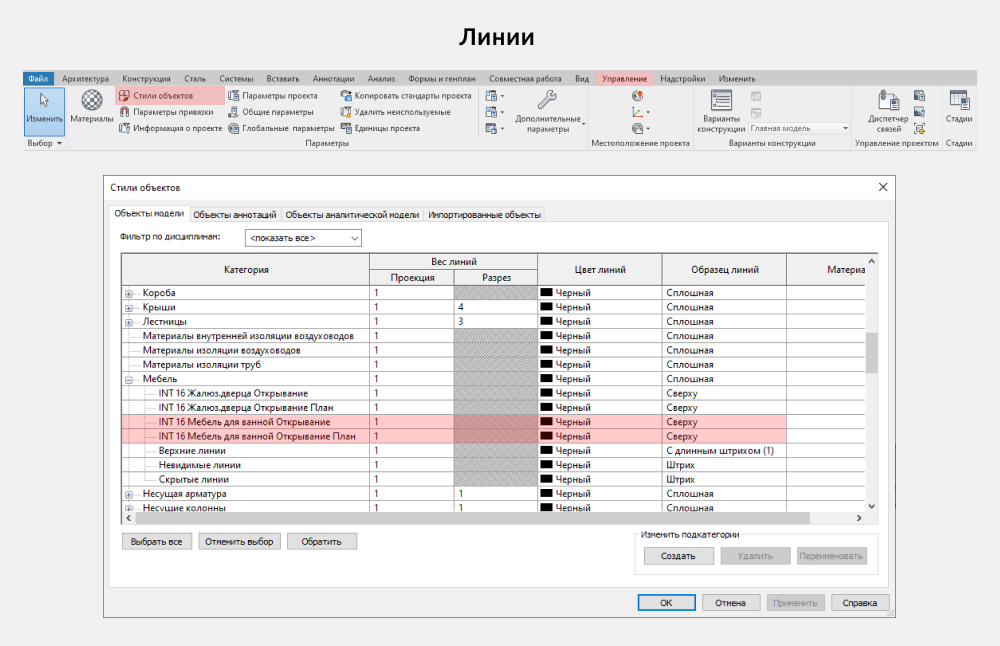

Настройки графики

Чтобы поменять цвет/вес/тип или выключить отображение открывания линий семейства, нужно перейти в Управление - Стили объектов - Мебель.
