Стулья для Revit

1. ОБЩИЕ ДАННЫЕ

• Название набора: Стулья
• Версия набора 1.0.0
• Версия Revit: 2019

Описание

Этот набор семейств для Revit предназначен для моделирования стульев в Autodesk Revit.

С помощью семейств можно создать стулья и барные стулья базовых форм и видов, а также популярные дизайнерские модели.

Подходит дизайнерам интерьера и архитекторам. Для моделирования стульев мебельщиками семейства недостаточно детализированные.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект стульев и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

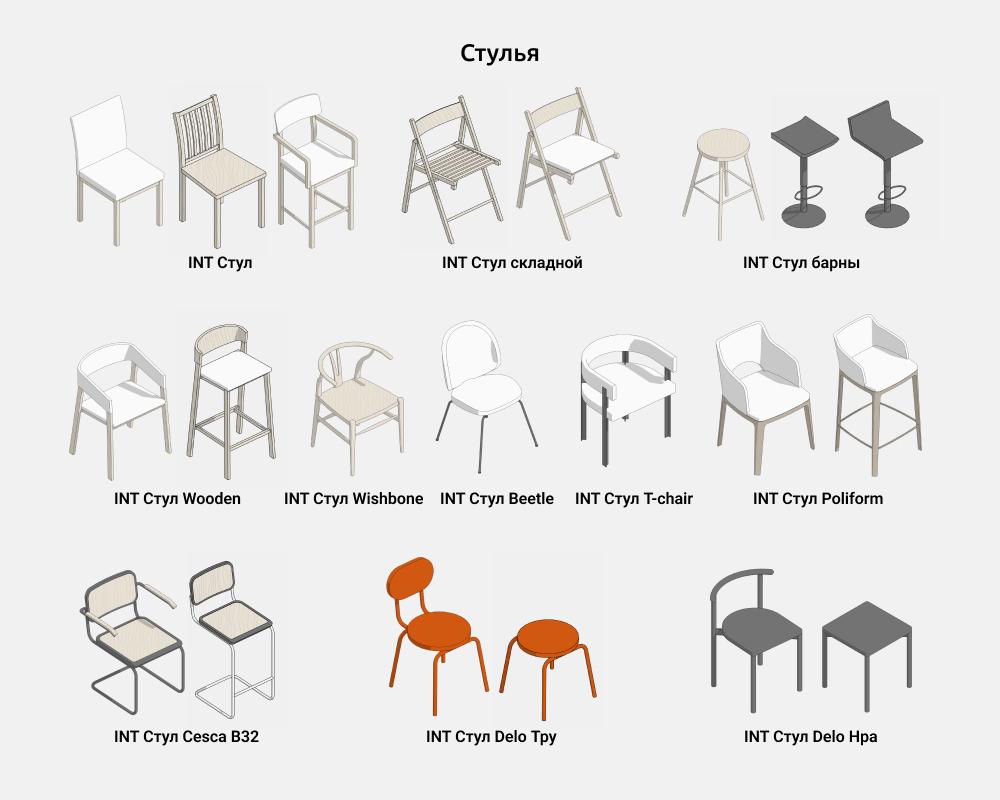

2. СОСТАВ НАБОРА

В состав набора входят следующие параметрические семейства:

• Стул
• Стул барный

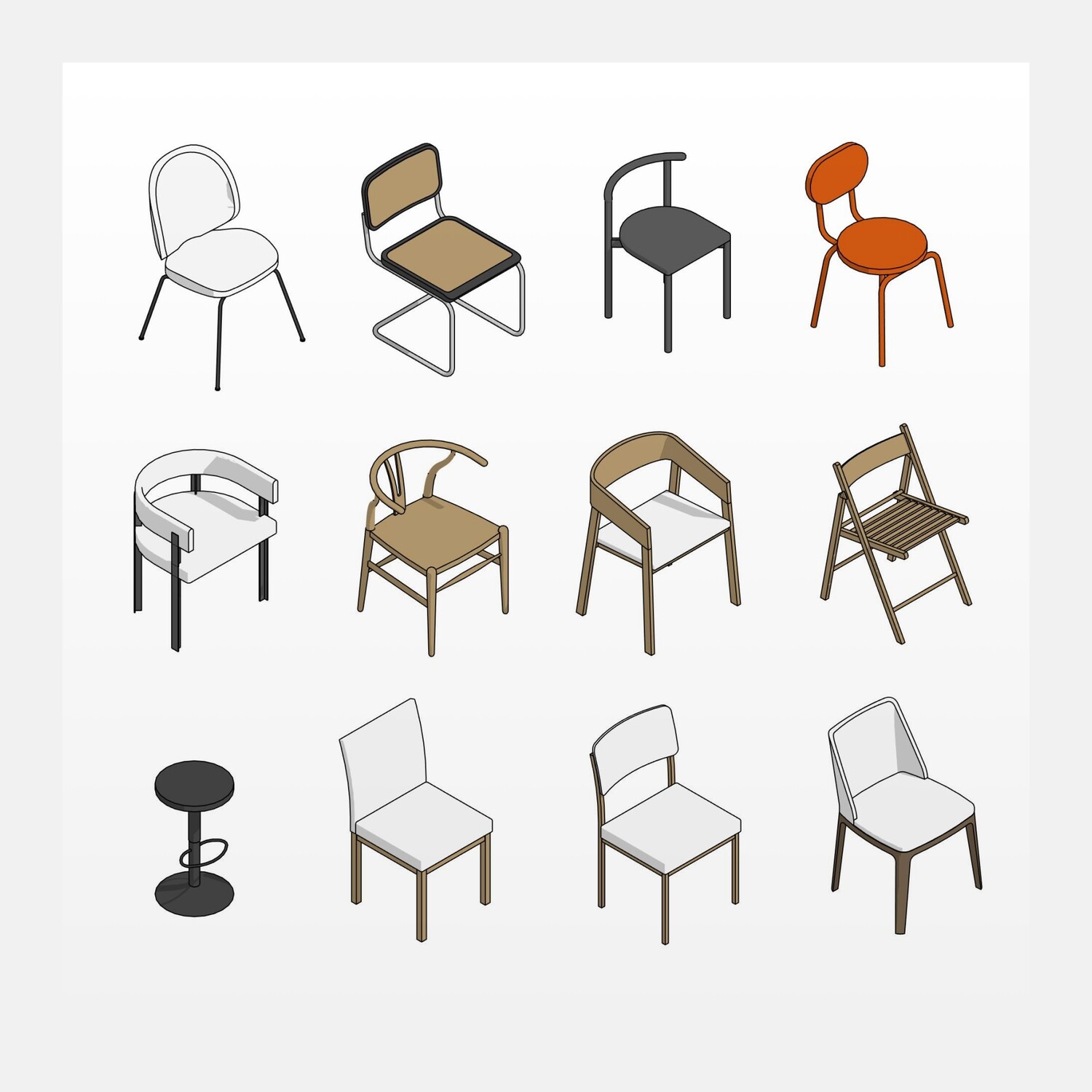

Стулья дизайнерские:

• Стул Beetle
• Стул Cesca B32
• Стул Delo Нра
• Стул Delo Тру
• Стул Poliform
• Стул T-chair
• Стул Wishbone
• Стул Wooden
• Стул складной

3. СЕМЕЙСТВА

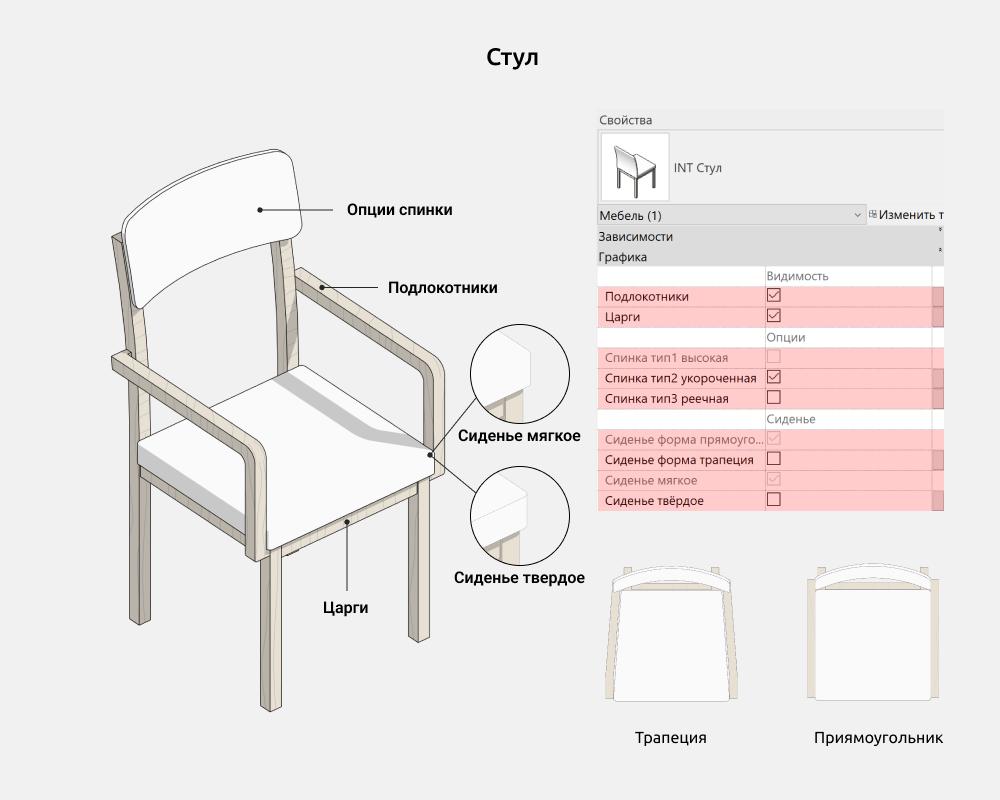

Стул

Семейство Стул используется для построения базовых форм и видов стульев.

Здесь можно включить/выключить следующие элементы:

• Подлокотники
• Царги (это горизонтальные планки-перекладины, соединяющие ножки сиденья по периметру)
• Спинка тип 1
• Спинка тип 2
• Спинка тип 3
• Сиденье форма прямоугольник
• Сиденье форма трапеция
• Сиденье мягкое
• Сиденье твердое

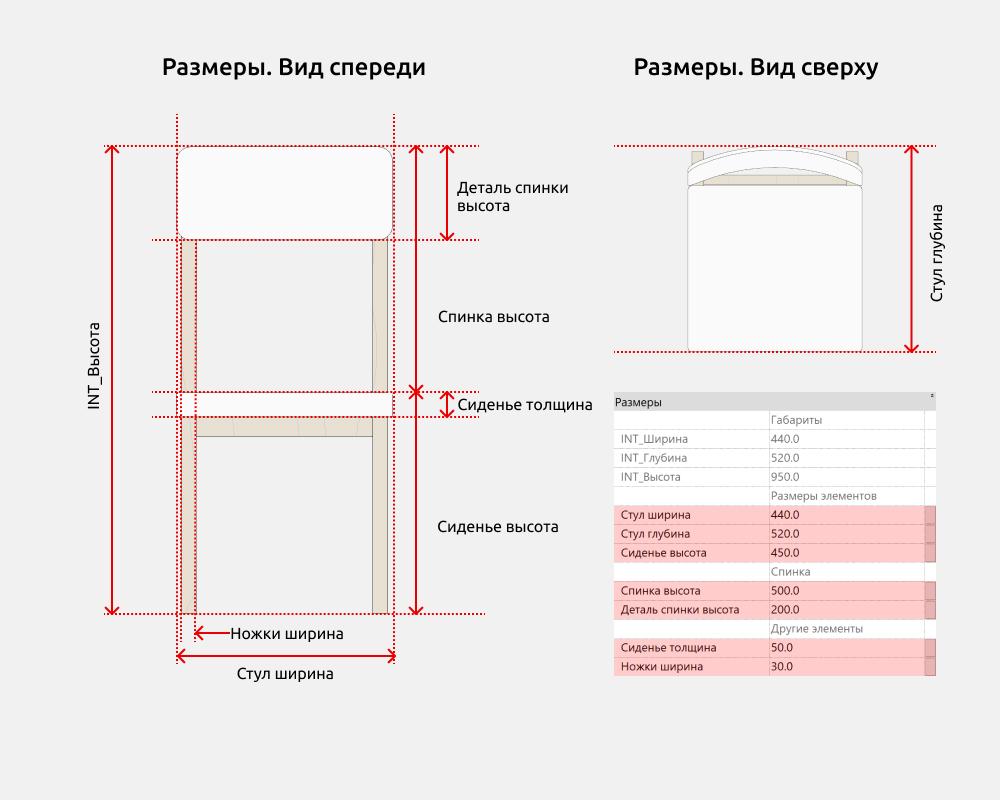

Размеры

INT_Высота - это параметр общей высоты стула, который складывается из параметров Спинка высота и Сиденье высота, которыми можно управлять.

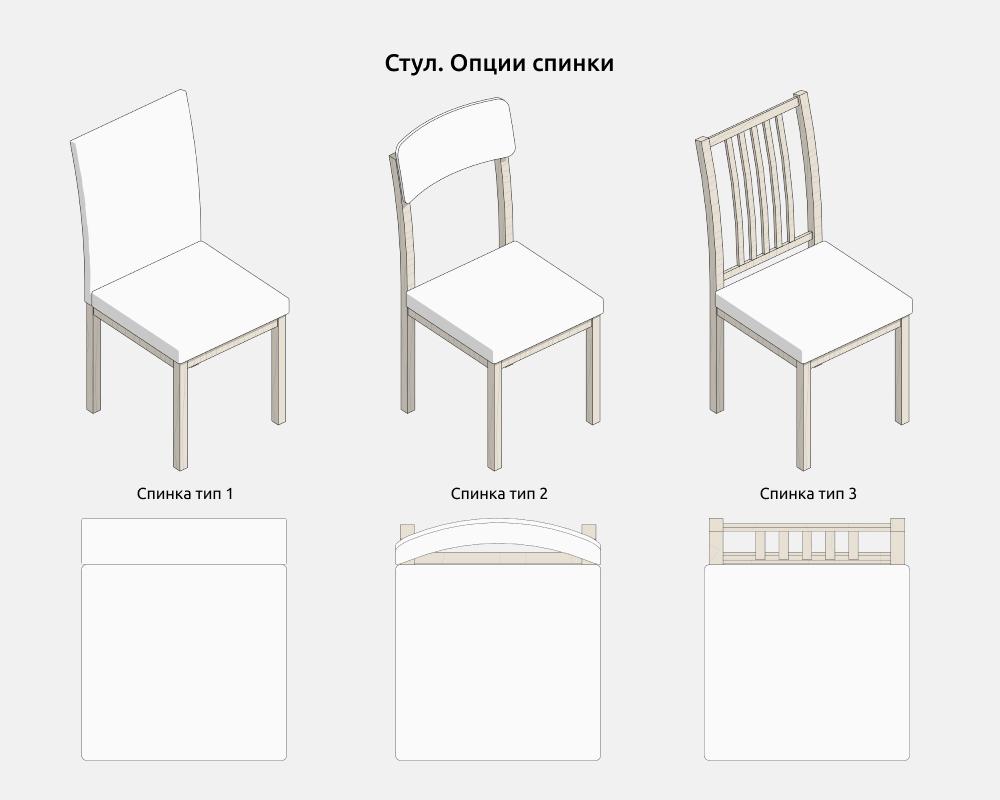

Опции спинки

Количество типов спинок ограничено тремя, самыми распространенными вариантами.

Включить возможно тип 2 или тип 3. Если оба этих типа выключены - включается тип 1.

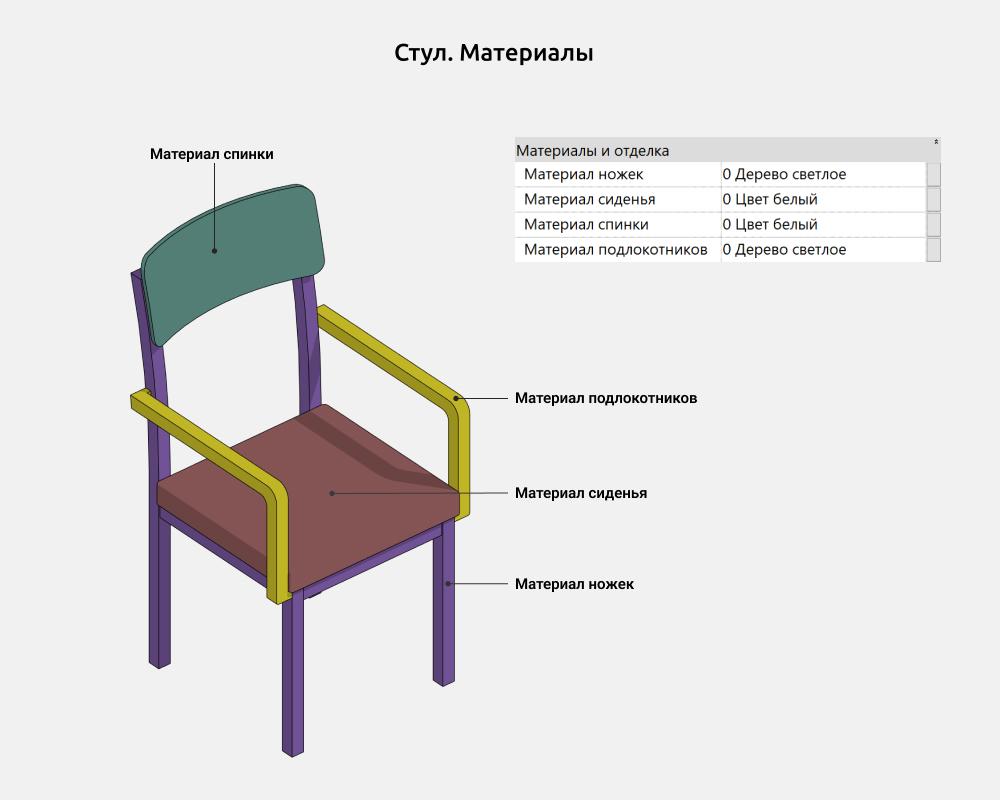

Материалы

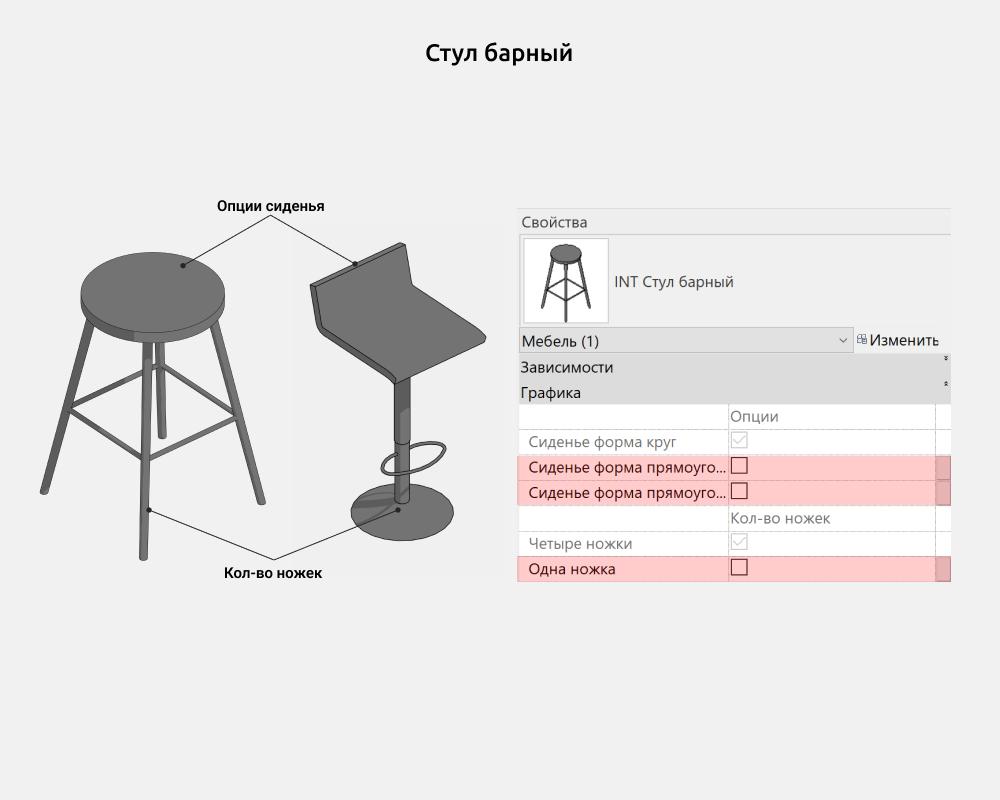

Стул барный

Семейство Стул барный используется для построения базовых форм и видов барных стульев.

Здесь можно включить/выключить следующие элементы:

• Сиденье форма круг
• Сиденье форма прямоугольник
• Сиденье форма прямоугольник + Спинка
• Четыре ножки
• Одна ножка

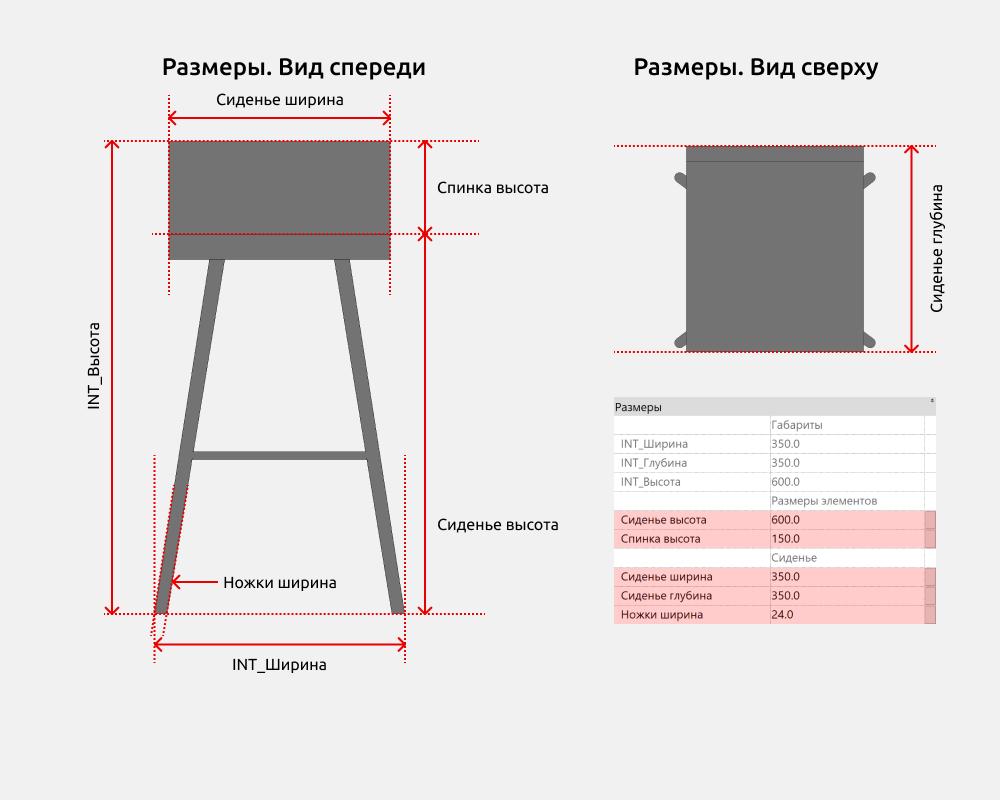

Размеры

INT_Высота - это параметр общей высоты барного стула, который складывается из параметров Спинка высота и Сиденье высота, которыми можно управлять.

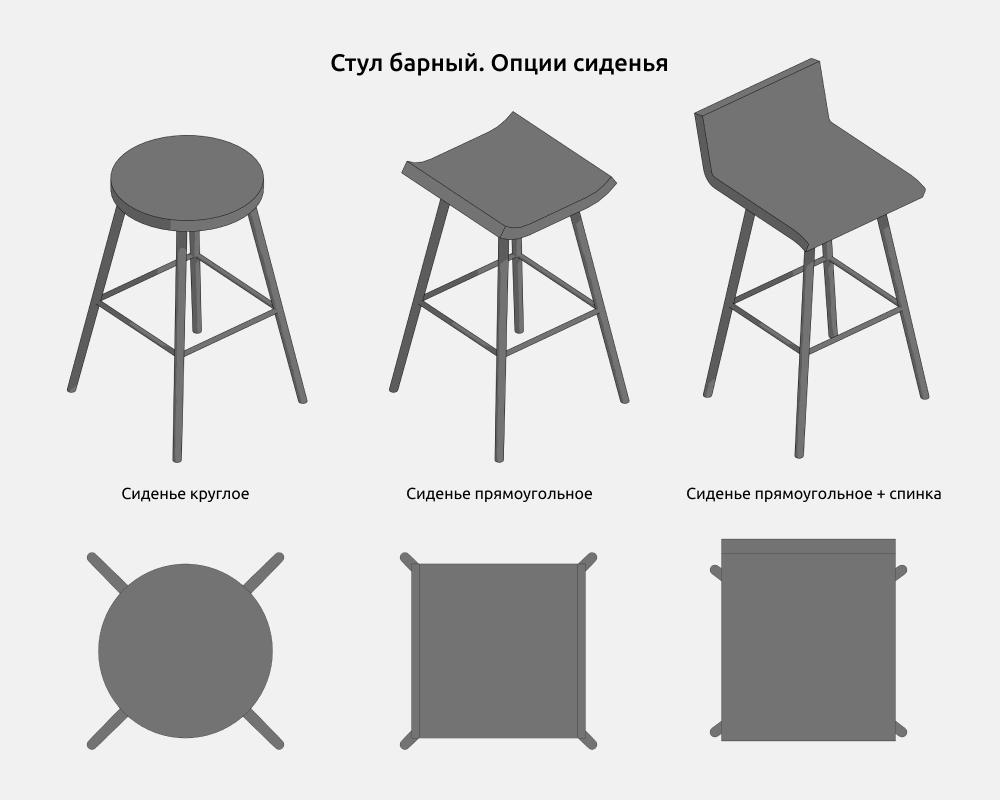

Опции сиденья

Количество типов сиденья ограничено тремя, самыми распространенными вариантами.

Включить возможно Сиденье прямоугольное или Сиденье прямоугольное + спинка. Если оба этих типа выключены - Сиденье круглое.

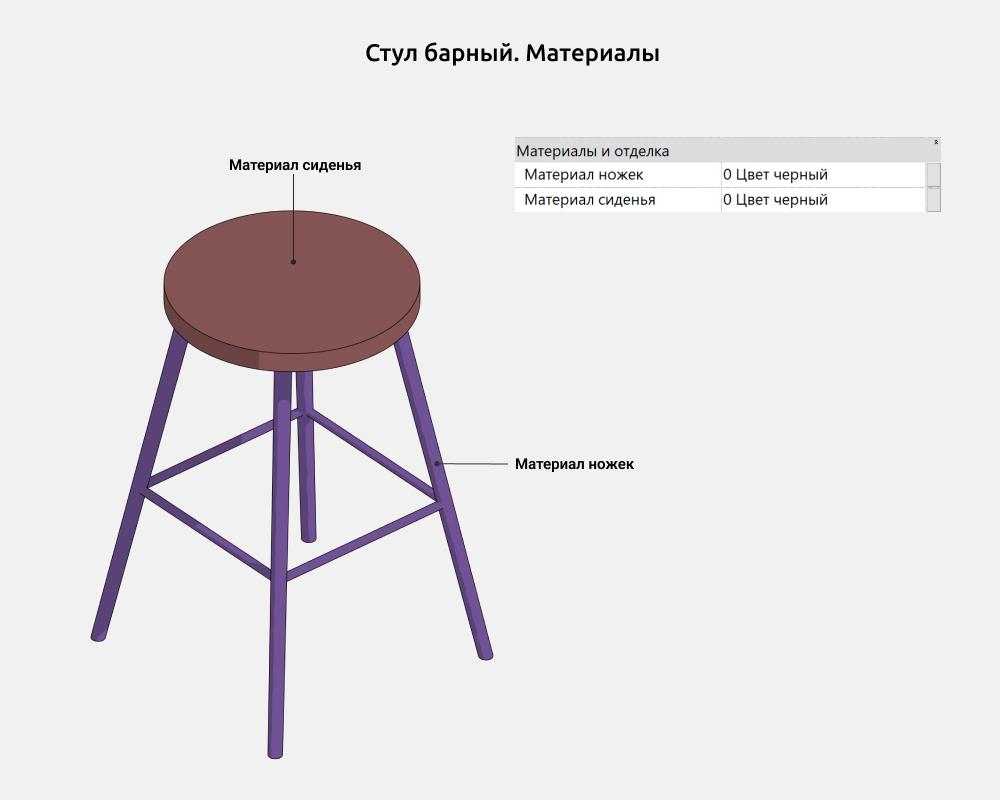

Материалы

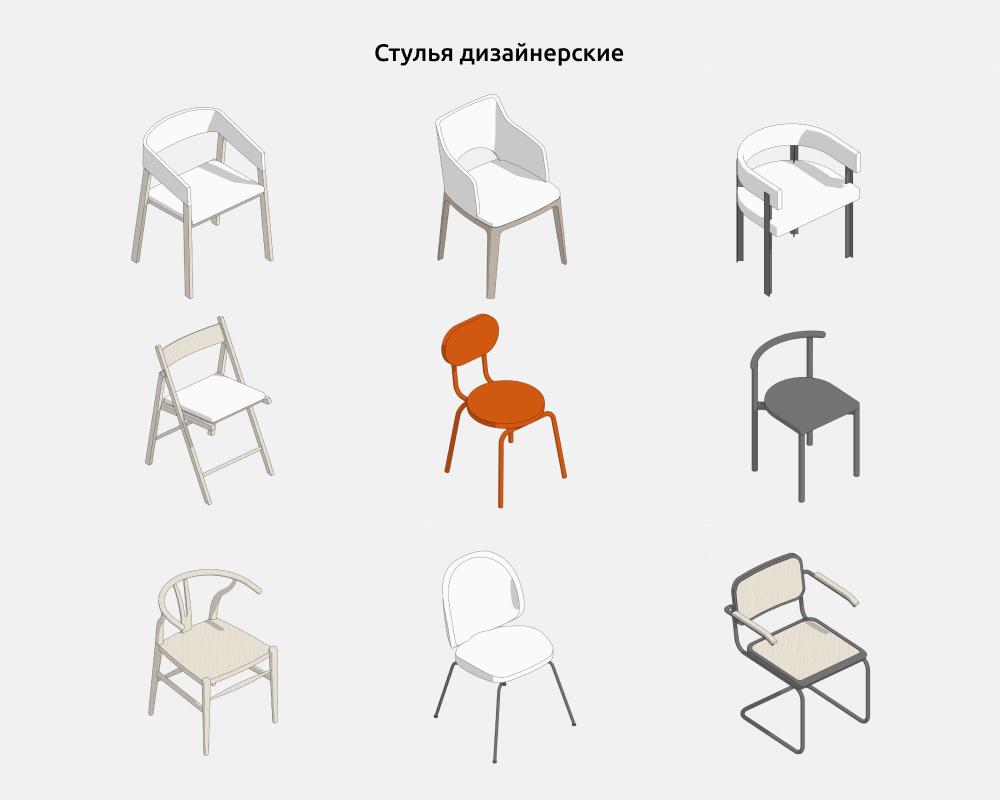

Дизайнерские стулья

Все семейства группы Дизайнерские стулья используется для построения существующих моделей дизайнерских стульев.

Имеют схожую логику настройки по габаритам и отображению элементов (подлокотников, спинки итд) как и основные семейства Стул и Стул барный.
