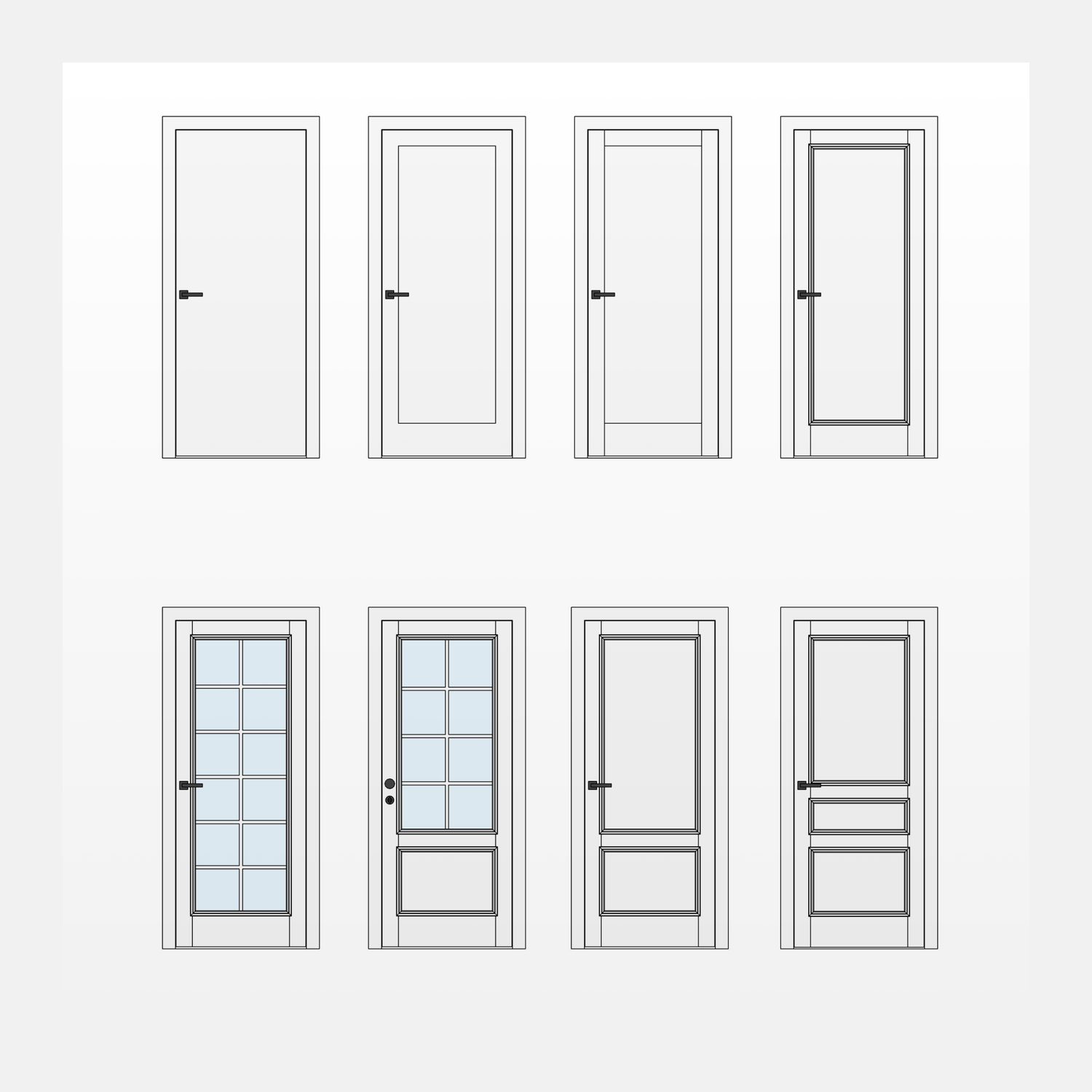

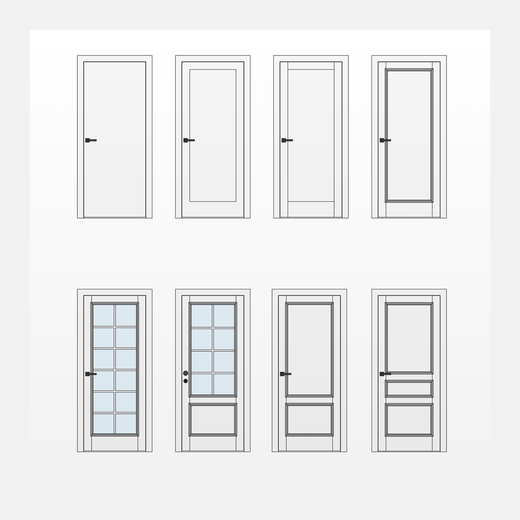

Двери для Revit

1. ОБЩИЕ ДАННЫЕ

• Название набора: Семейства Двери
• Версия набора 1.2.0
• Версия Revit: 2019

Описание

Этот набор семейств для Revit предназначен для моделирования дверей и проёмов в Autodesk Revit.

С помощью семейств можно создать двери входные и межкомнатные одностворчатые, полуторные, двустворчатые, двери складные, раздвижные, поворотные, проёмы с обрамлением и без, двери с фрамугами.

Подходит дизайнерам интерьера и архитекторам. Геометрия коробки, полотна и других элементов сделаны упрощённо, чтобы не утяжелять и так сложные семейства.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть папку с файлами семейств и перетащить мышкой в проект.

ВАЖНО! Размещать двери нужно только на плане сверху, не в 3д (иначе может выскакивать ошибка и Revit не даст разместить дверь).

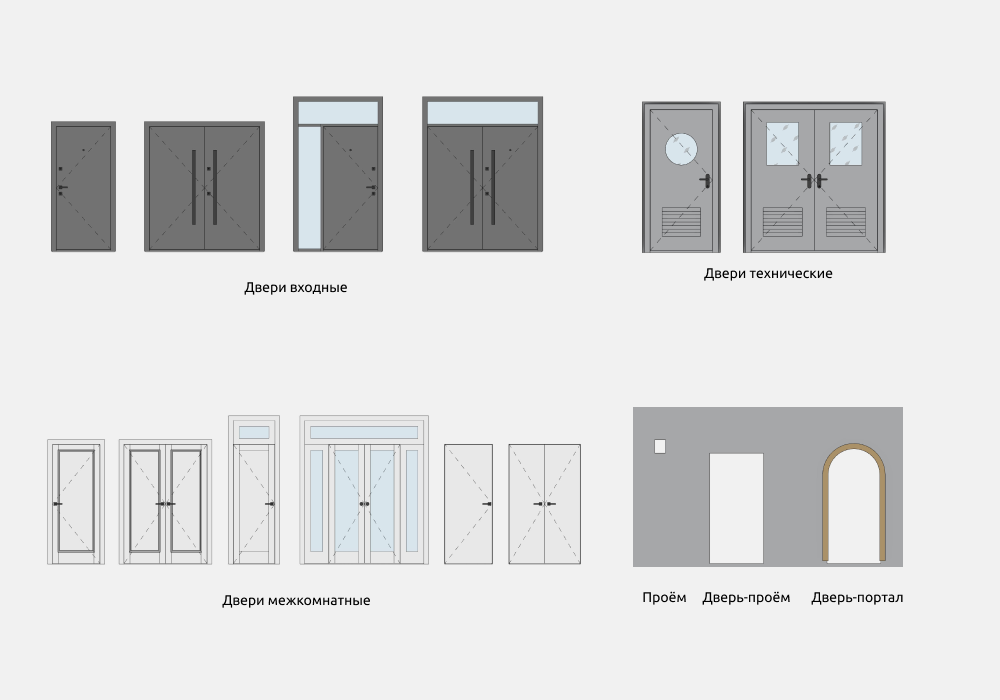

2. СОСТАВ НАБОРА

В состав набора входят следующие семейства:

Дверь входная:

• Одностворчатая
• Двустворчатая
• Одностворчатая с остеклением (фрамугами)
• Двустворчатая с остеклением (фрамугами)

Дверь межкомнатная:

• Одностворчатая
• Двустворчатая
• Одностворчатая с остеклением (фрамугами)
• Двустворчатая с остеклением (фрамугами)
• Скрытого монтажа
• Скрытого монтажа двустворчатая

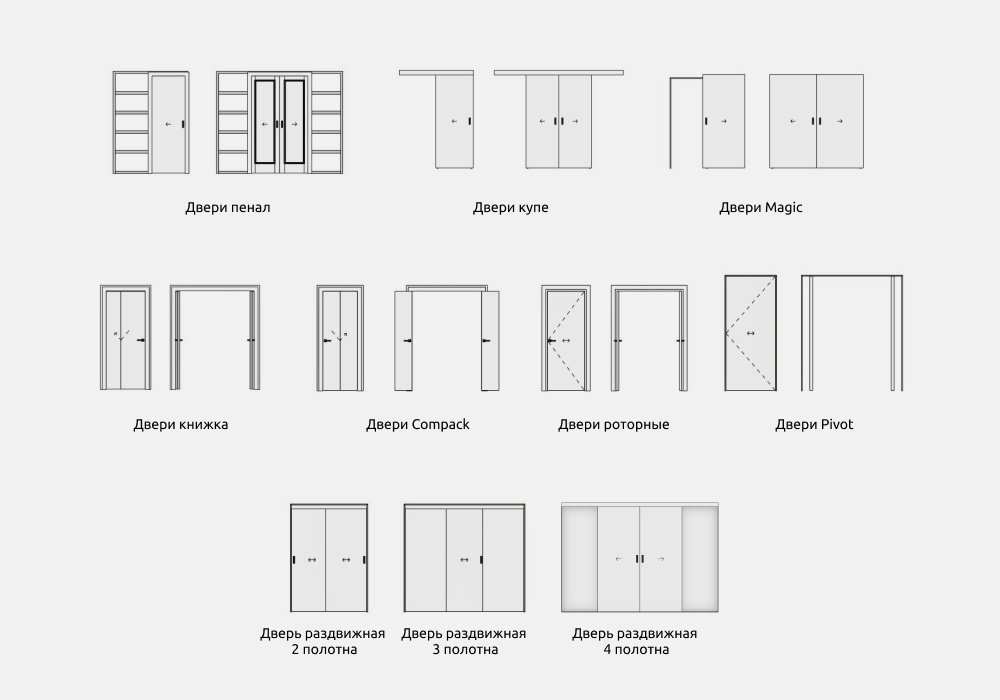

Двери сдвижные:

• Пенал — одностворчатая, двустворчатая
• Книжка — одностворчатая, двустворчатая
• Compack — одностворчатая, двустворчатая
• Роторная — одностворчатая, двустворчатая
• Pivot — одностворчатая, двустворчатая
• Купе — одностворчатая, двустворчатая
• Magic — одностворчатая, двустворчатая
• Раздвижная 2 полотна
• Раздвижная 3 полотна
• Раздвижная 4 полотна

Дверь техническая:

• Одностворчатая
• Двустворчатая
• Маятниковая одностворчатая
• Маятниковая двустворчатая

Проёмы:

• Проём — подходит для обозначения небольших отверстий в стене: труб, вентиляции и т.д.
• Дверь-проём — простой проём в стене
• Дверь-портал — разной формы проём с обрамлением откосов

Марка для дверей

3. ОБЩИЕ ЭЛЕМЕНТЫ

Общие элементы - элементы, которые часто повторяются в семействах.

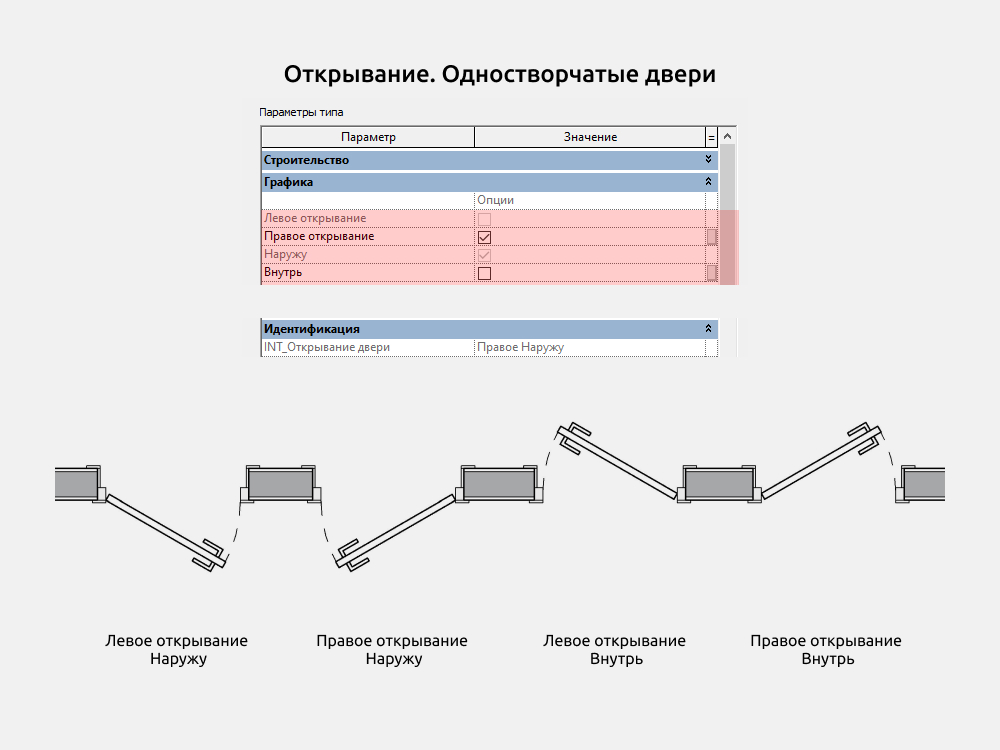

Открывание

Параметры открывания дверей находятся в параметрах типа.

Типы открывания:

• Левое открывание
• Правое открывание
• Наружу
• Внутрь

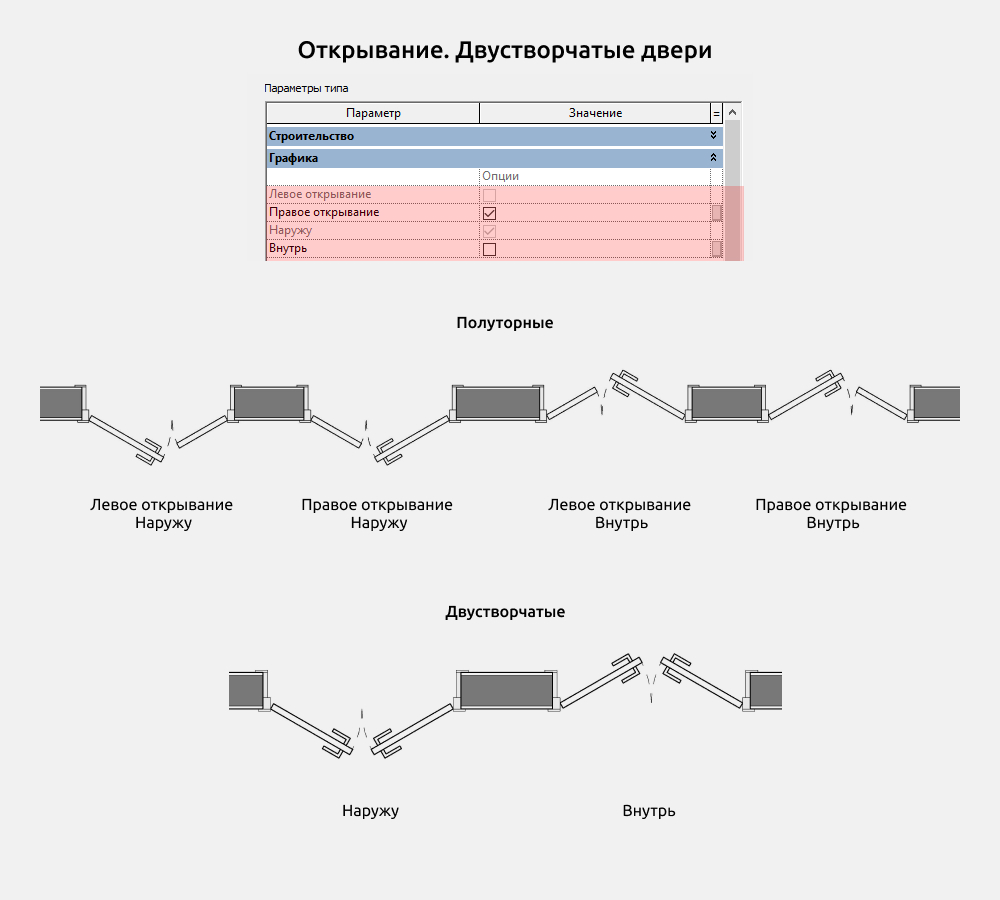

Для двустворчатых дверей, где нет Левого или Правого открывания (с одинаковыми полотнами), нужно выбирать только Наружу или Внутрь.

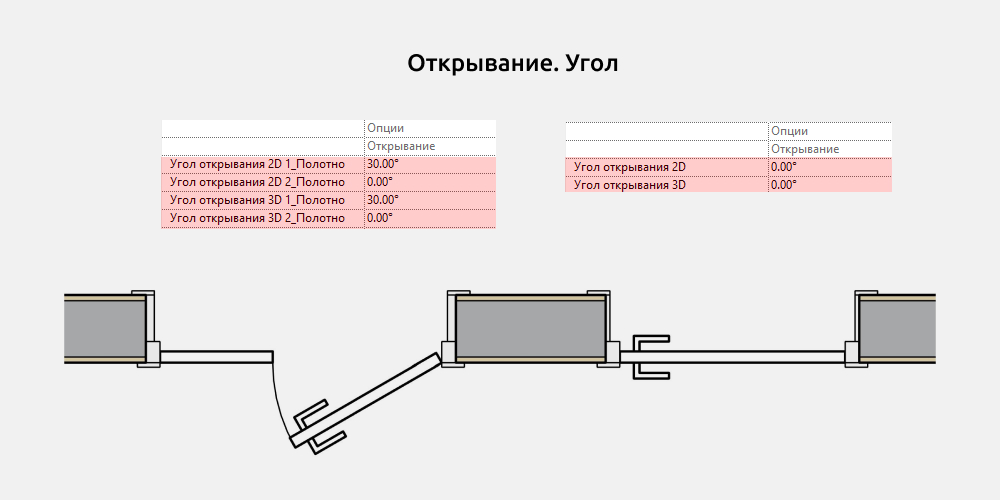

Угол открывания работает для 3D полотен и 2D полотен отдельно, т.к.отображение на 2D сделано условными линиями.

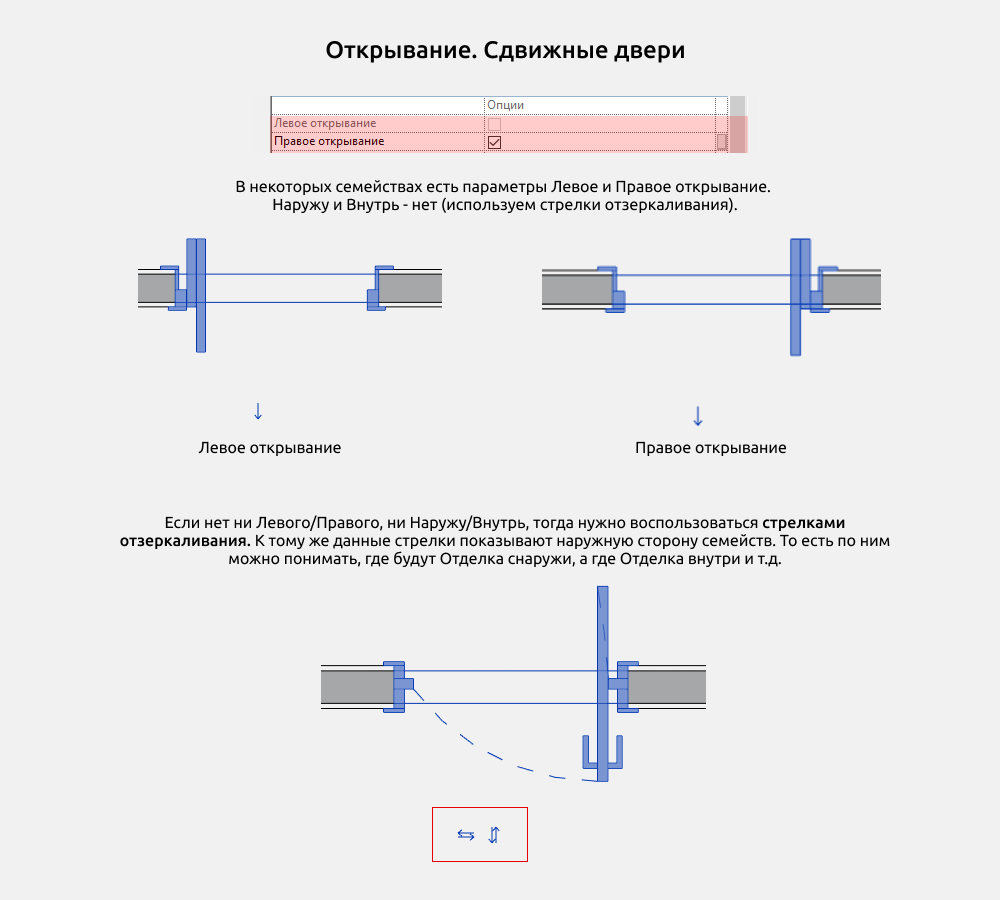

В сдвижных одностворчатых дверях есть Левое и Правое открывание.

Наружу и Внутрь - нет. Для этого используем элементы управления - стрелки отзеркаливания. В двустворчатых сдвижных - только стрелки.

Также данные стрелки показывают наружную сторону семейств. То есть по ним можно понимать, где будут Отделка снаружи, а где Отделка внутри и т.д.

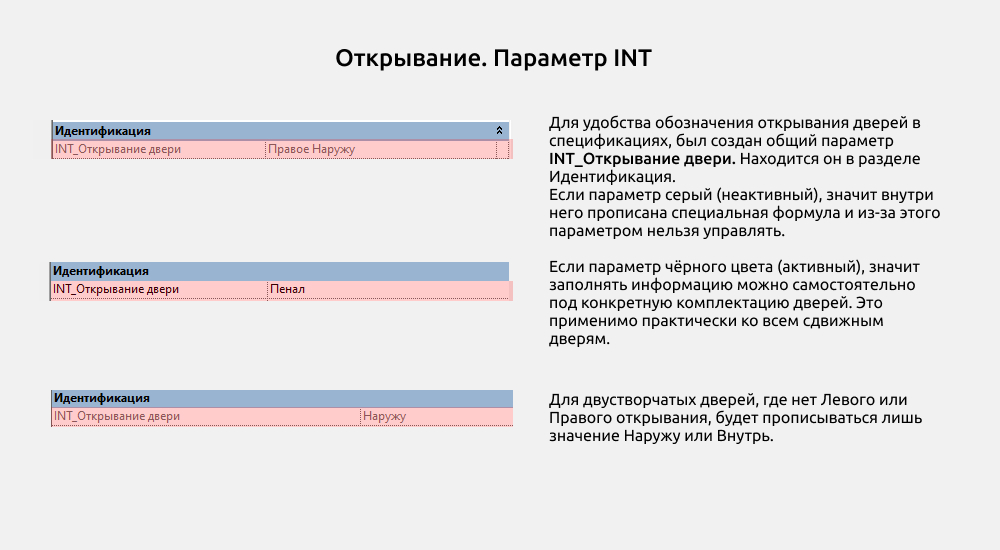

Для удобства обозначения открывания дверей в спецификациях, был создан общий параметр INT_Открывание двери. Находится он в разделе Идентификация.

Если параметр серый (неактивный), значит внутри него прописана специальная формула и из-за этого параметром нельзя управлять.

Если параметр чёрного цвета (активный), значит заполнять информацию можно самостоятельно под конкретную комплектацию дверей. Это применимо практически ко всем сдвижным дверям.

Для двустворчатых дверей, где нет Левого или Правого открывания, будет прописываться лишь значение Наружу или Внутрь.

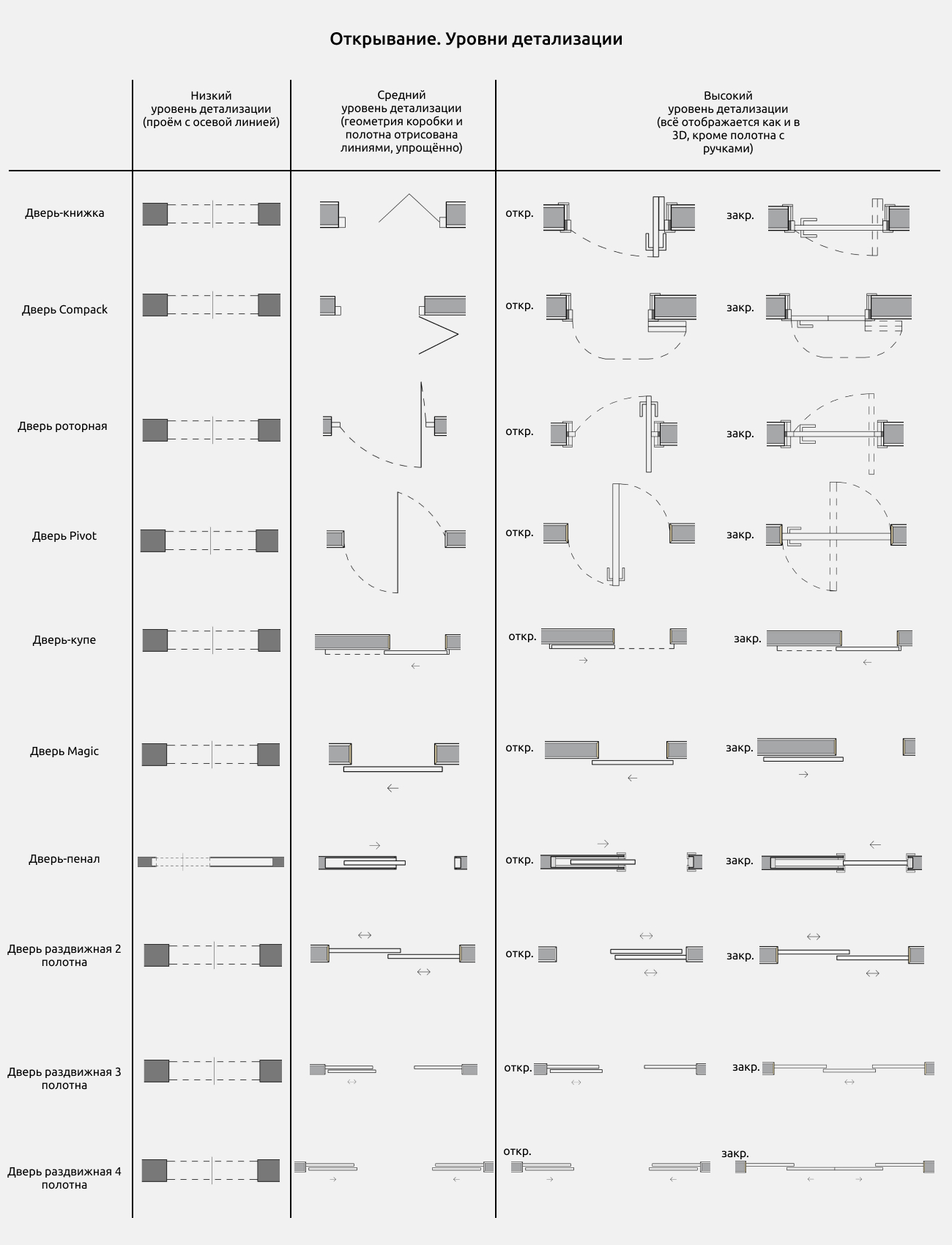

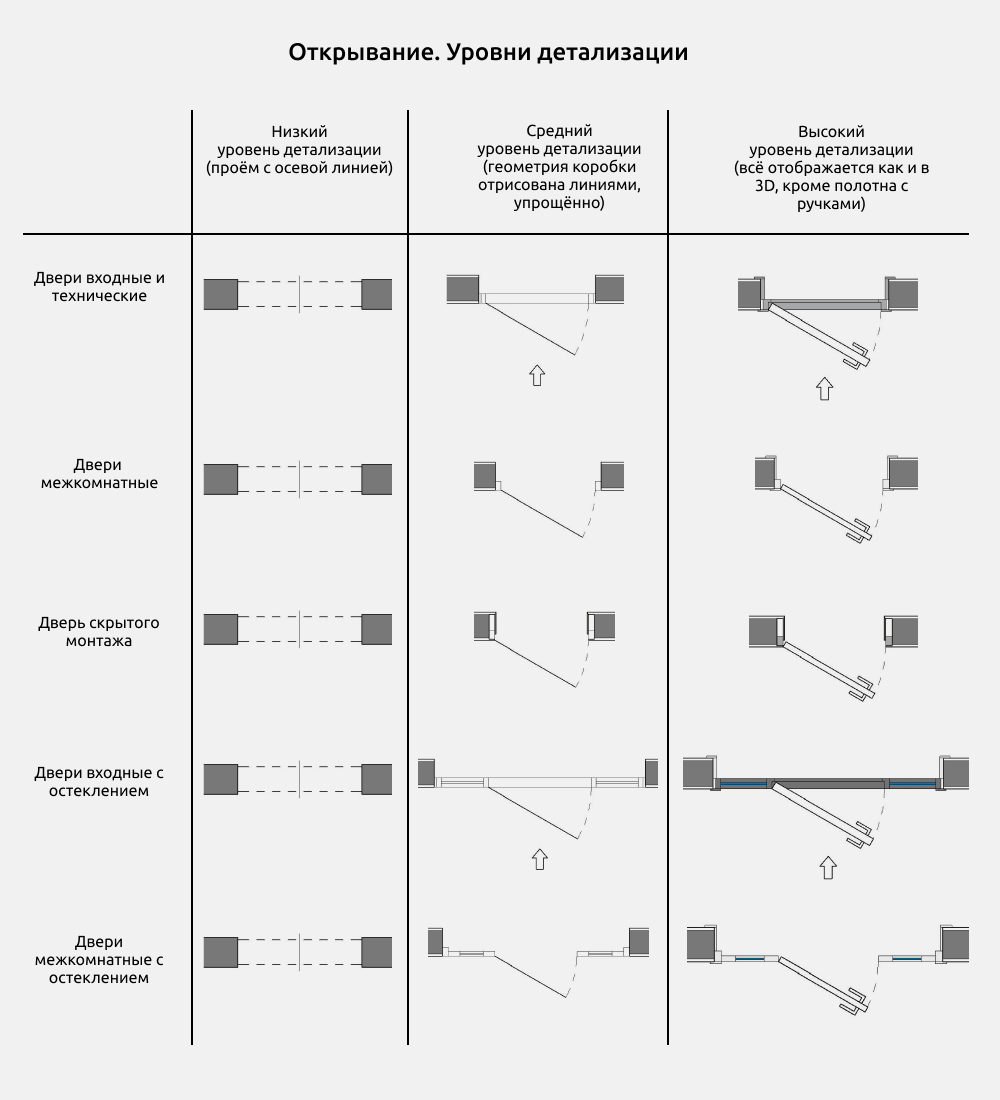

На Высоком уровне детализации - отображается всё как и в 3D, кроме полотна с ручками. Это 2D полотно поворачивается отдельно от полотна в 3D.

Средний уровень детализации - геометрия коробки отрисована линиями, упрощённо. Наличники и доборы скрыты. Полотно отображается просто в виде линии.

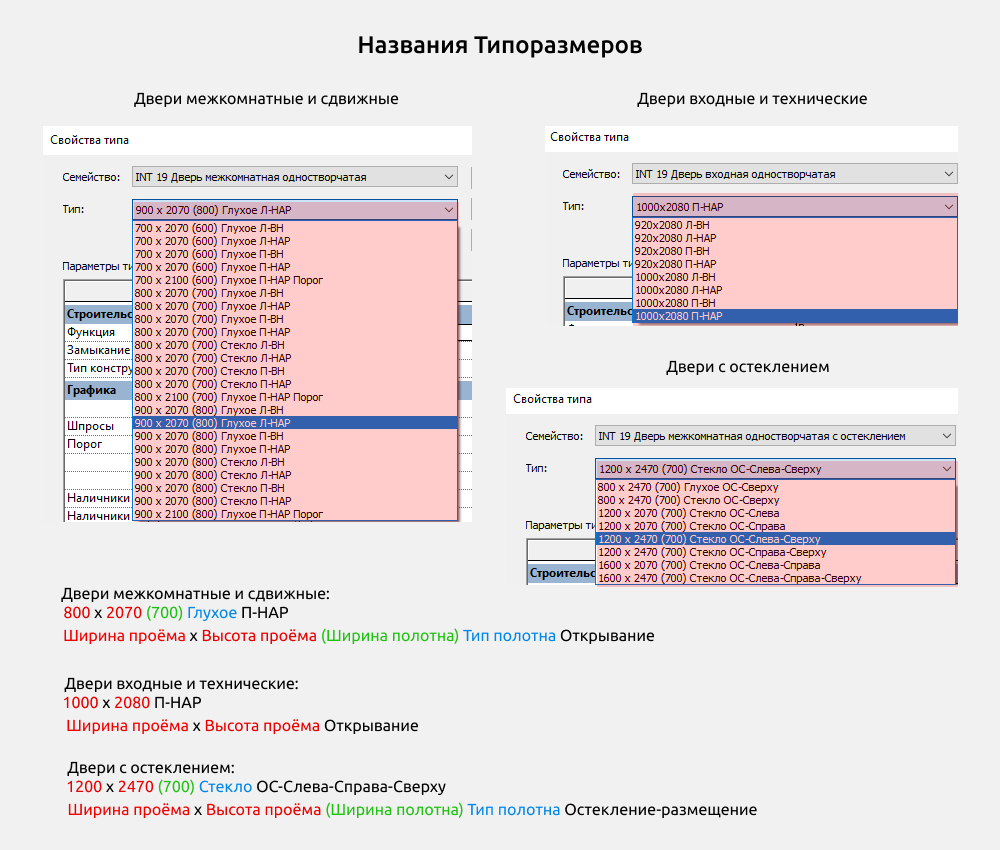

Типоразмеры

Типоразмеры у всех семейств начинаются с Размера проёма (Ширина проёма и Высота проёма).

У межкомнатных и сдвижных дверей далее идёт Ширина полотна (или несколько полотен 600+600 и т.д.)

Тип полотна: Глухое или Стекло

Открывание: П Л НАР ВН

Остекление ОС - размещение: Слева, Справа, Сверху, Слева и Справа, Слева и Сверху, Справа и Сверху, Слева Справа и Сверху.

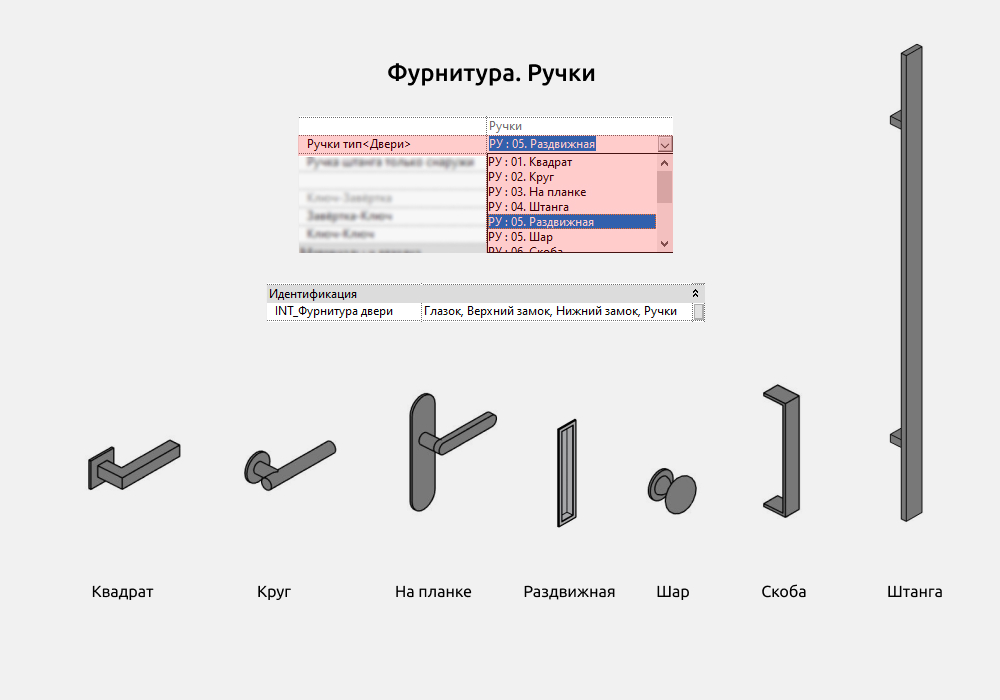

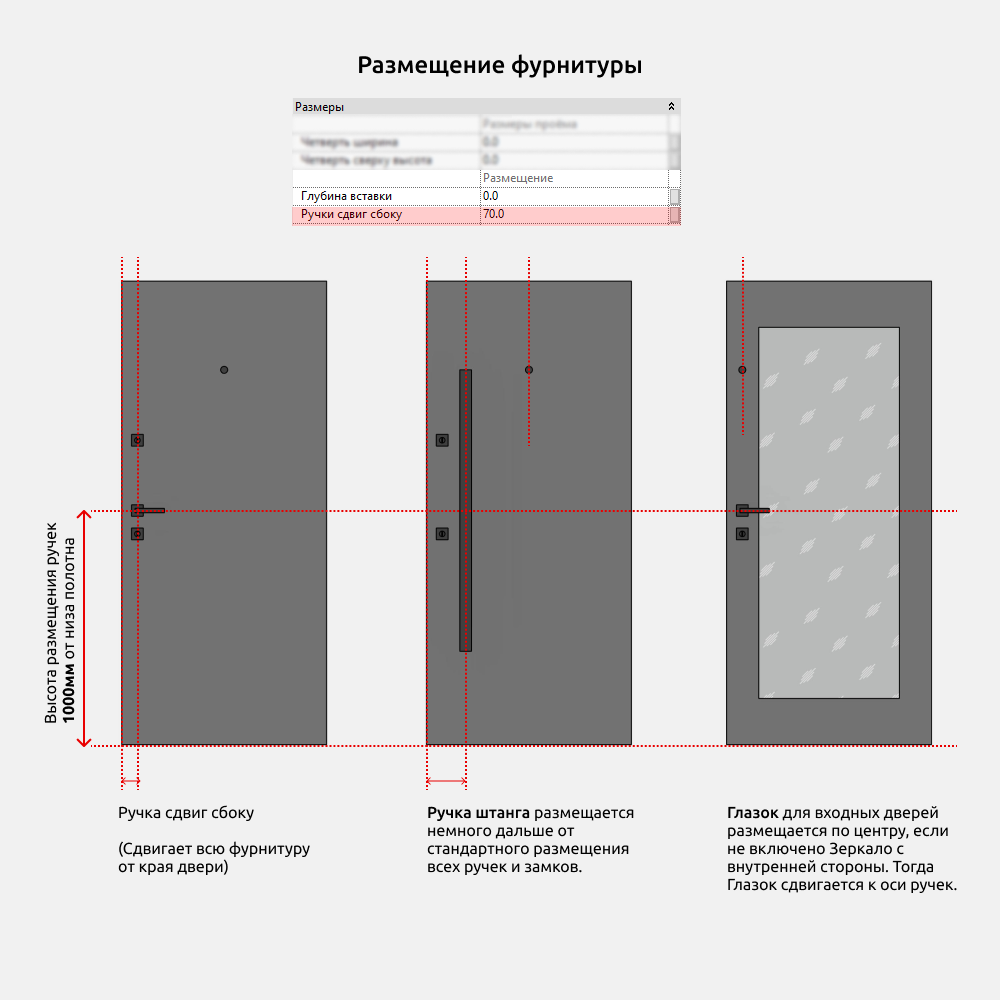

Фурнитура (Ручки, замки..)

Ручки

Типы ручек можно выбрать в выпадающем списке, если это не раздвижные двери (тогда по умолчанию только раздвижные ручки). Это:

• Нет
• Квадрат
• Круг
• На планке
• Штанга
• Раздвижная
• Шар
• Скоба

Для обозначения в спецификации всей фурнитуры был создан общий параметр INT_Фурнитура двери. Находится он в разделе Идентификация.
Заполнять информацию нужно самостоятельно под конкретную комплектацию дверей.

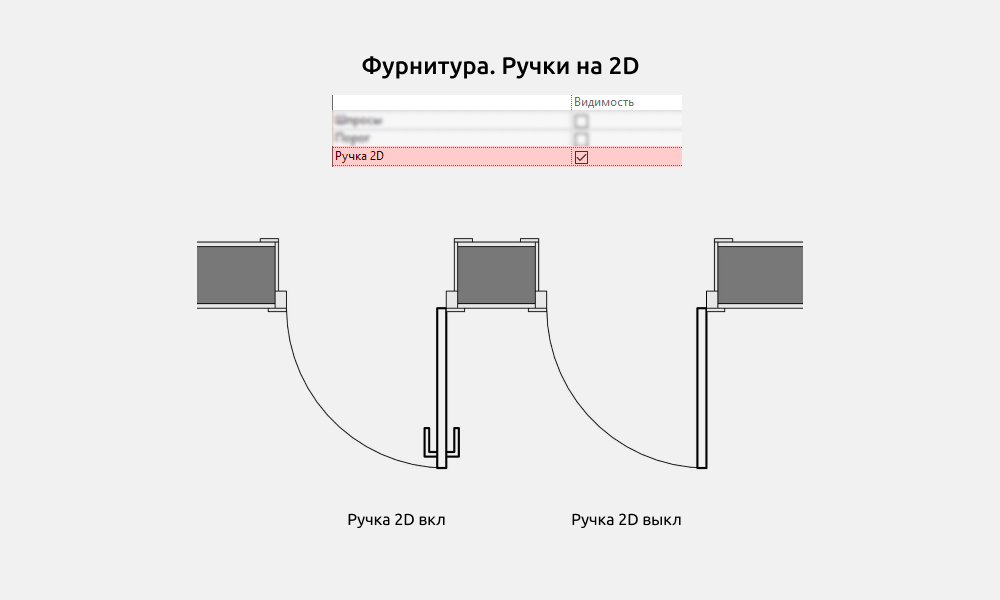

Ручку на 2D можно выключить (например, если у двери тип ручки Раздвижная).

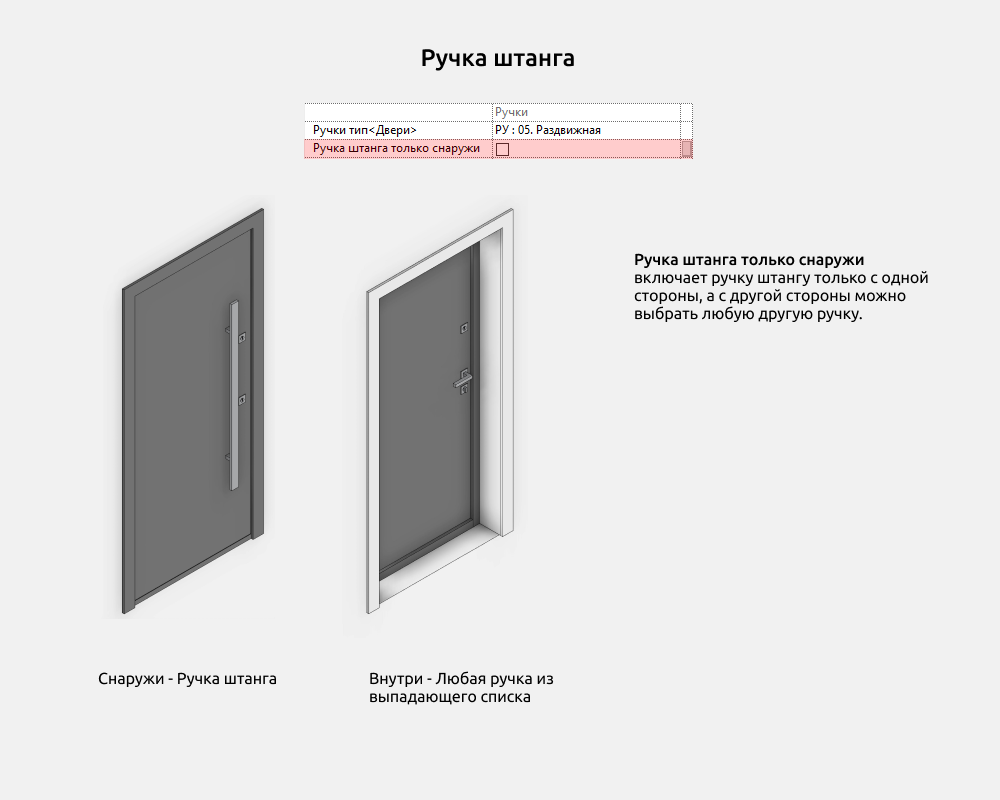

Параметр Ручка штанга только снаружи включает ручку штангу только с одной стороны, а с другой стороны можно выбрать любую другую ручку.

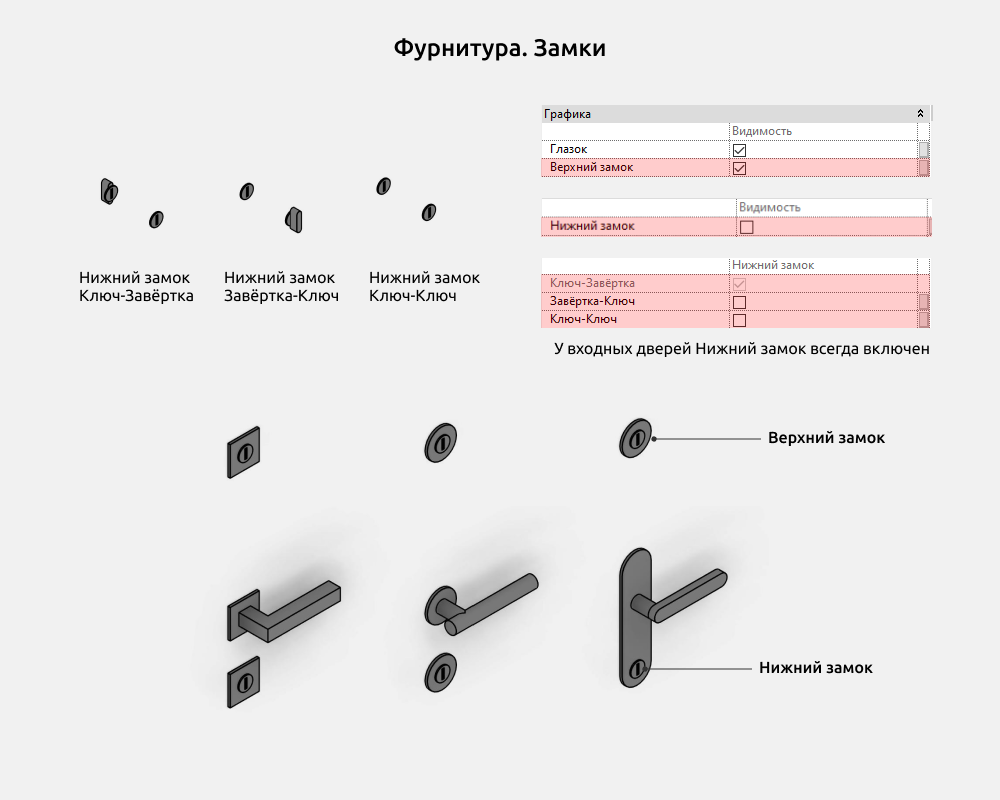

Типы замков:

• Верхний замок (у входных дверей)
• Нижний замок (есть во всех семействах дверей, а у входных - всегда включен)

У Нижнего замка есть дополнительные опции размещения внутри или снаружи Завёртки и Ключа:

• Ключ-Завёртка
• Завёртка-Ключ
• Ключ-Ключ

Размеры всей фурнитуры не изменяются. Можно менять только смещение от края двери до центральной оси ручек, за это отвечает параметр Ручка сдвиг сбоку.

Ручка штанга размещается немного дальше от стандартного размещения всех ручек и замков.

Глазок для входных дверей размещается по центру, если не включено Зеркало с внутренней стороны полотна. Тогда Глазок сдвигается к оси ручек.

Высота размещения ручек 1000мм от низа полотна.

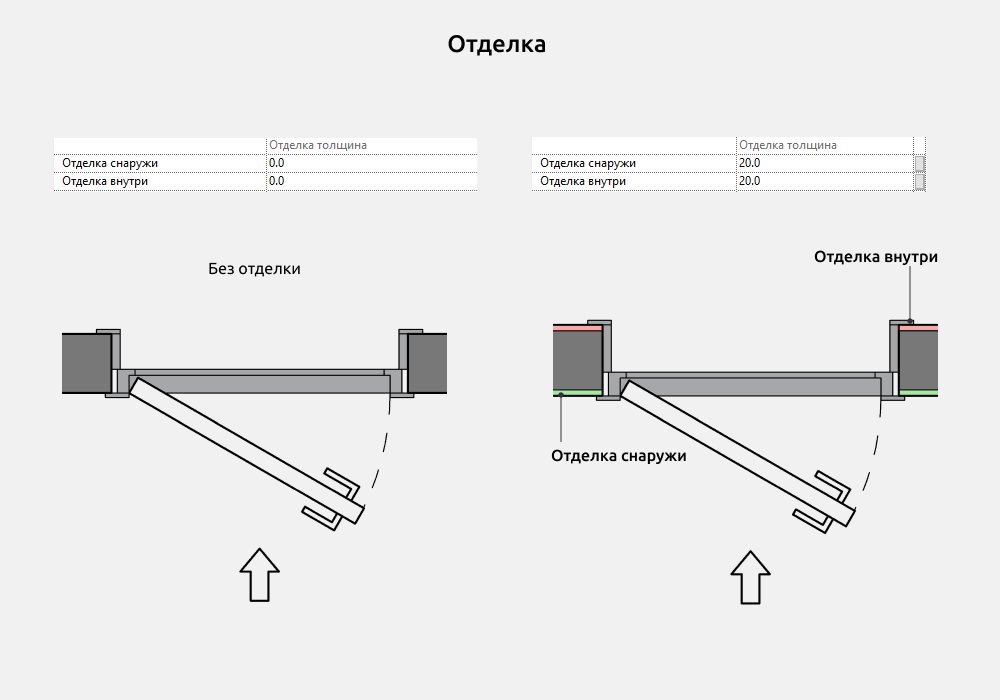

Отделка

Если в проекте отделка сделана дополнительными тонкими стенами, которые присоединяются к основной стене, необходимо чтобы дверь сдвигалась на эту толщину отделки и попадала в размеры.

Отделка может быть как снаружи, так и внутри стены. Чтобы убрать смещение под отделку, нужно поставить значение 0 в параметры Отделка толщина.

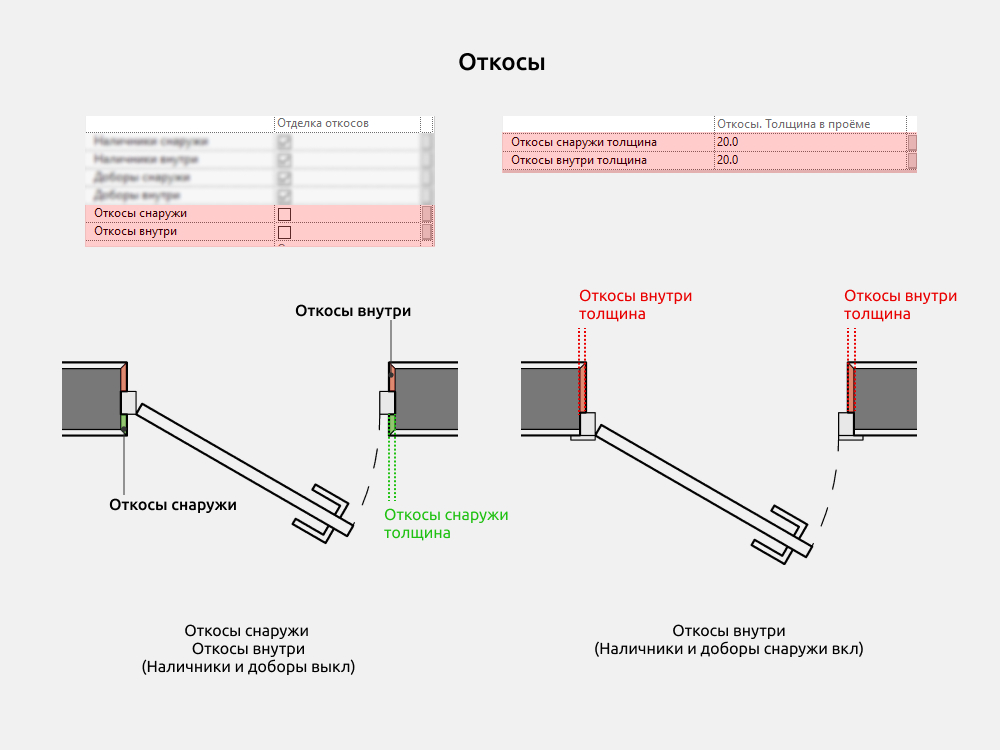

Откосы

Откосы выполнены во всех семействах дверей общими вложенными семействами INT 19 Откосы дверей снаружи и INT 19 Откосы дверей внутри. Они находятся в группе Стены. Их можно включить либо выключить нажав на параметры Откосы снаружи и Откосы внутри.

Чтобы площадь откосов считалась по одной грани, а не по всему объёму (что будет давать некорректные данные в спецификацию), сделана разбивка по материалам.

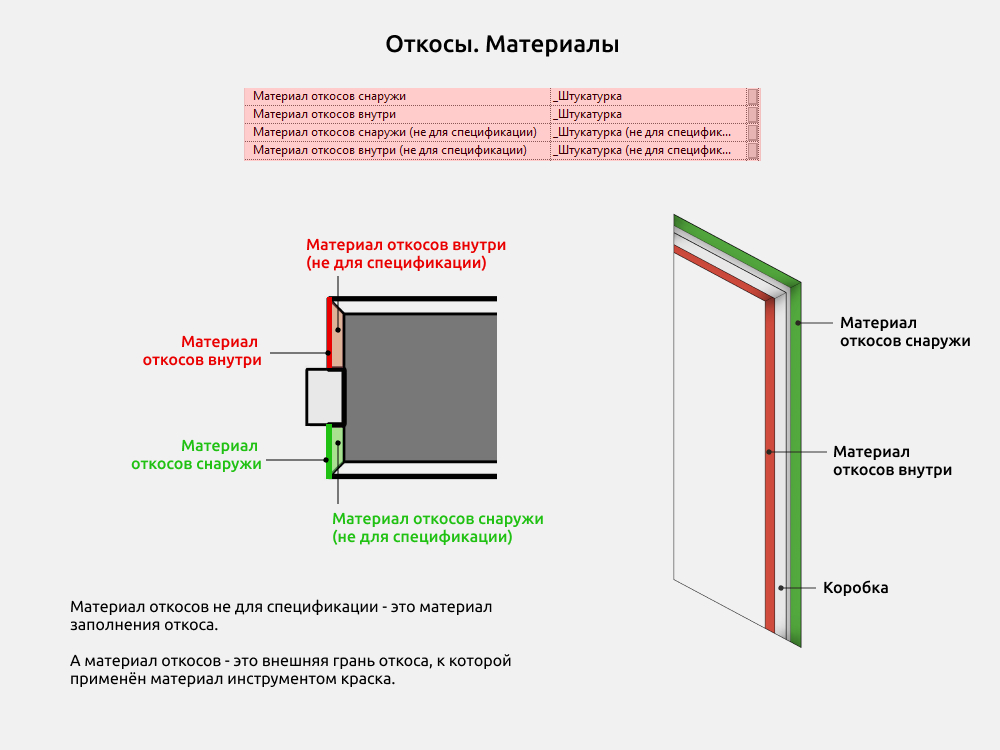

Материал откосов не для спецификации - это материал заполнения откоса. Он не нужен для спецификации.

А материал откосов - это внешняя грань откоса, к которой применён материал инструментом краска. Материал можно использовать для подсчёта площади.

Размеры

Ширина и Высота - это размеры проёма.

Примерная ширина и Примерная высота, Толщина - это размеры полотна.

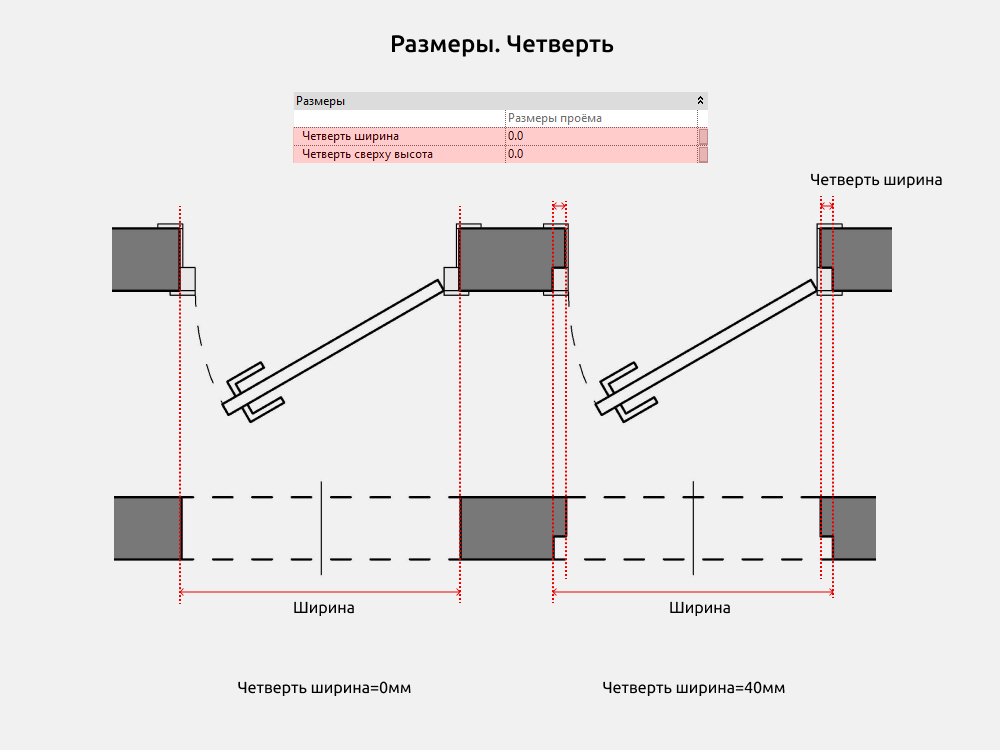

Четверть

Четверть - это вырез в проёме для коробки. По умолчанию значение равно 0.

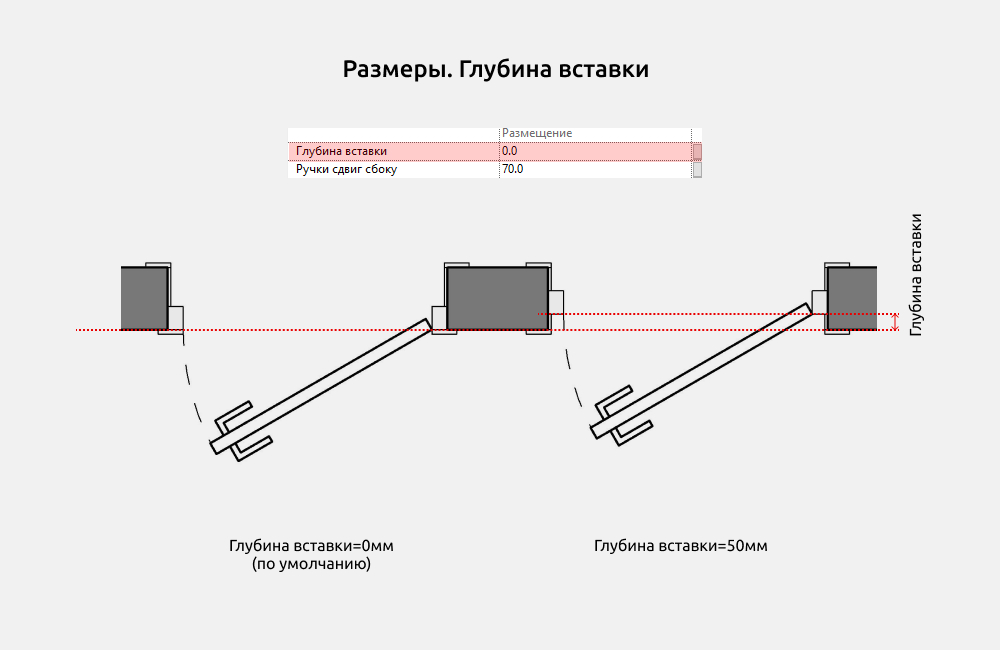

Глубина вставки

Глубина вставки - глубина смещения полотна с коробкой внутрь проёма. По умолчанию значение равно 0.

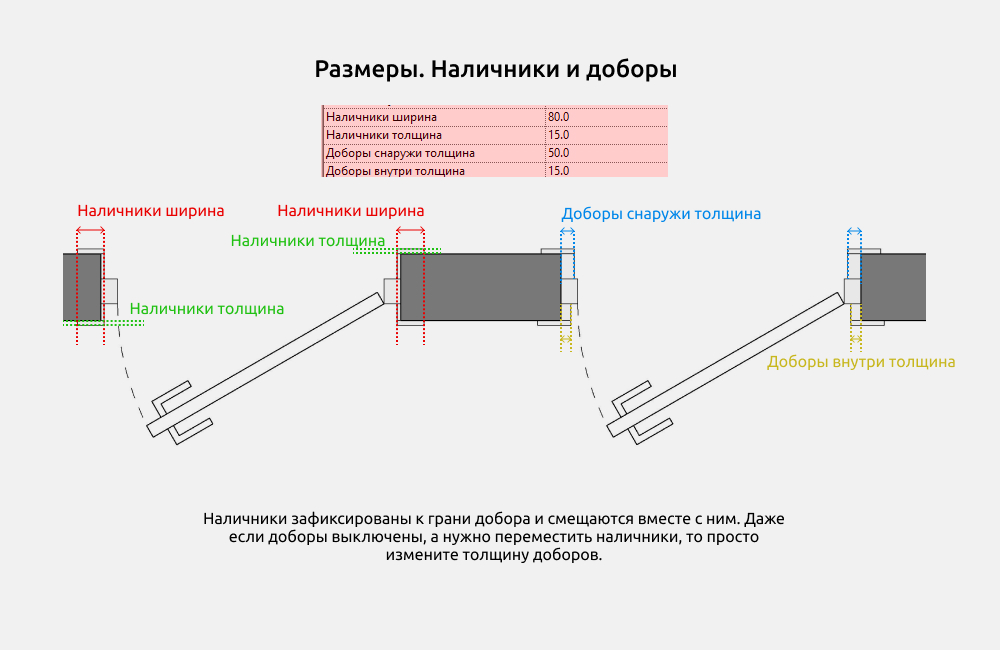

Наличники и доборы

Наличники зафиксированы к грани добора и смещаются вместе с ним. Даже если доборы выключены, а нужно переместить наличники, то просто измените толщину доборов.

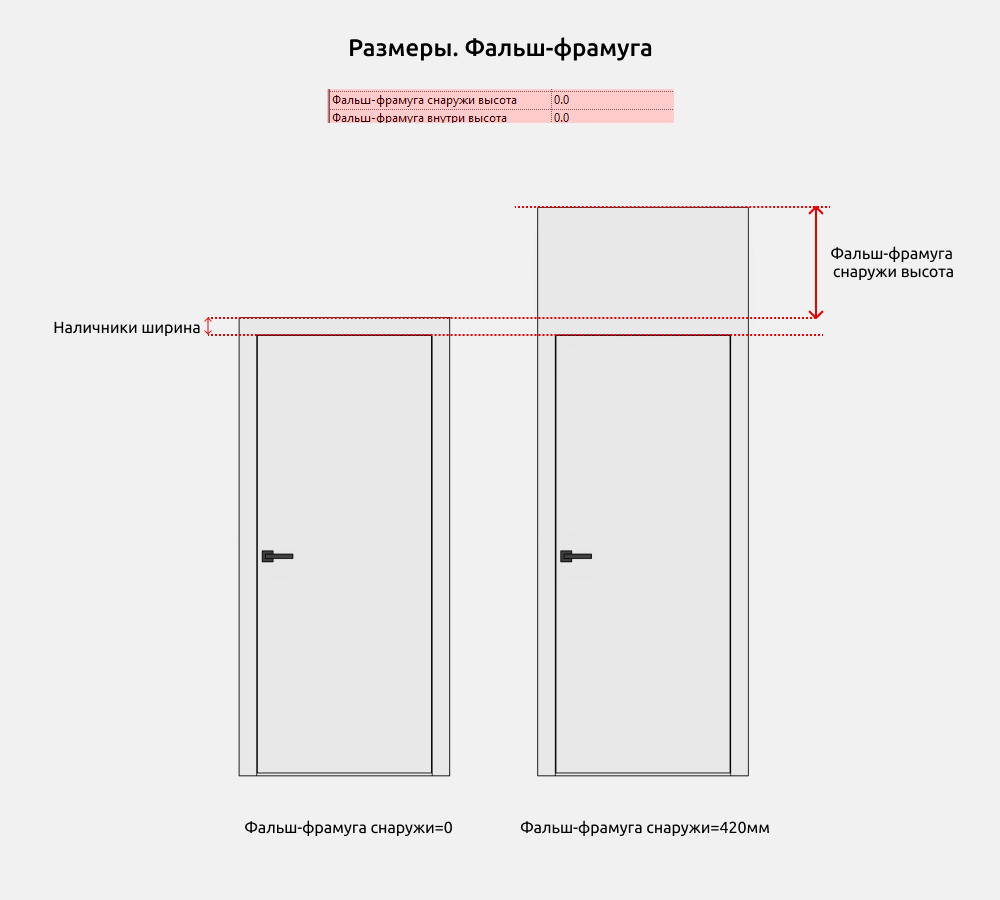

Фальш-фрамуга

Фальш-фрамугу в данном семействе можно включить проставив значение больше 0 у параметров Фальш-фрамуга снаружи высота и Фальш-фрамуга внутри высота . Тогда к значению Наличники ширина добавится одно из этих значений и наличник увеличится вверх.

Если наличники выключены, то фальш-фрамуга не работает.

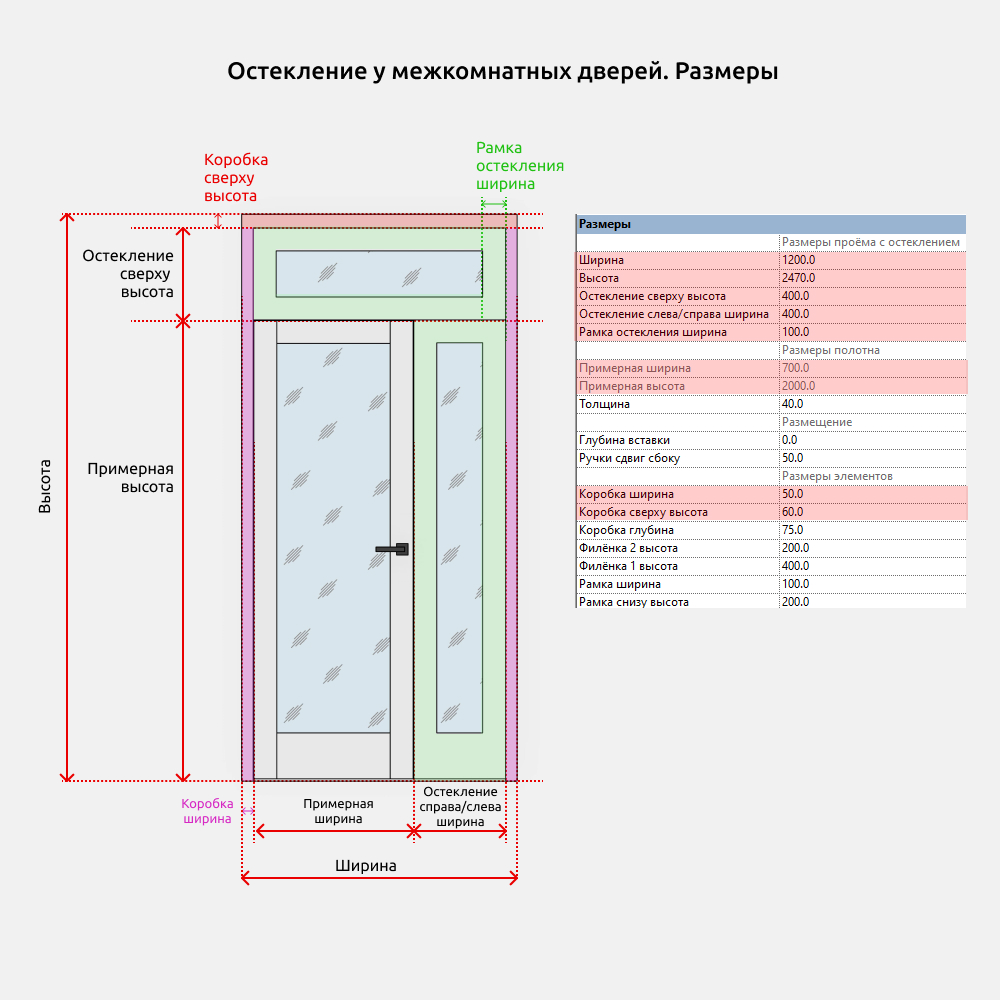

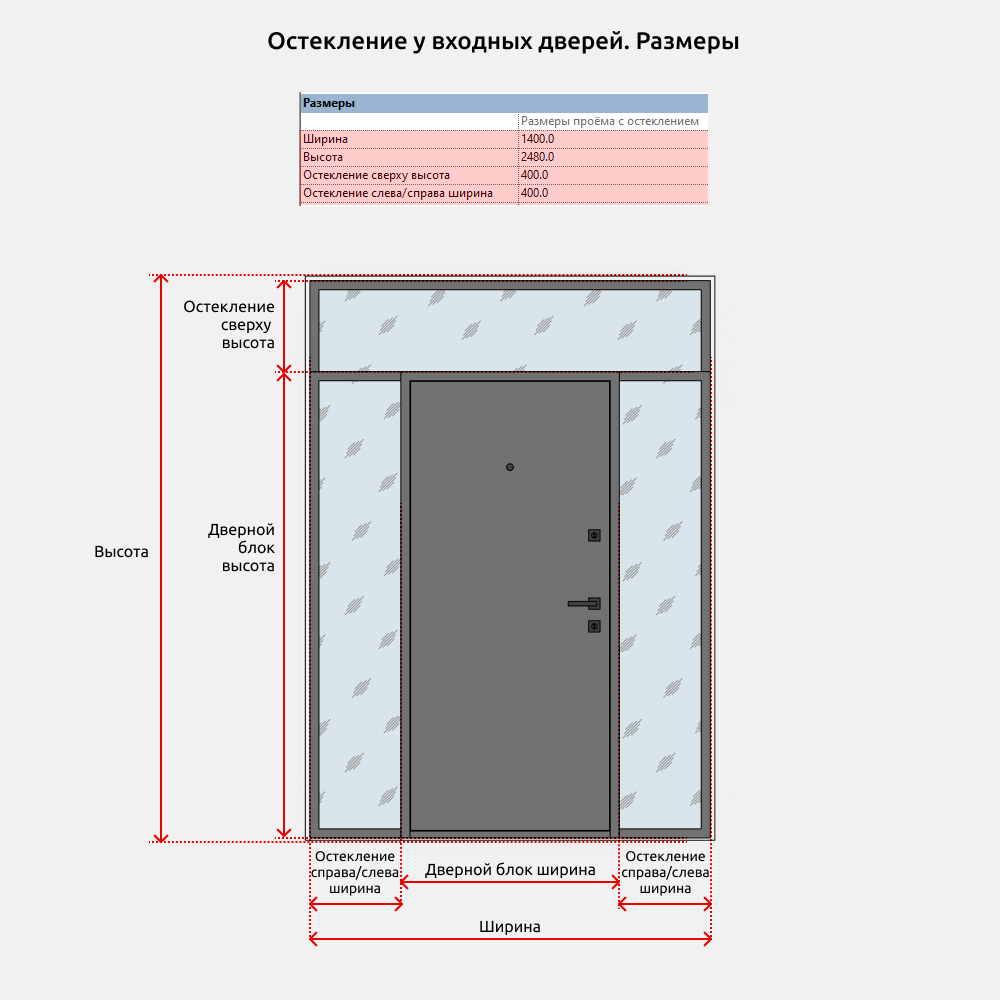

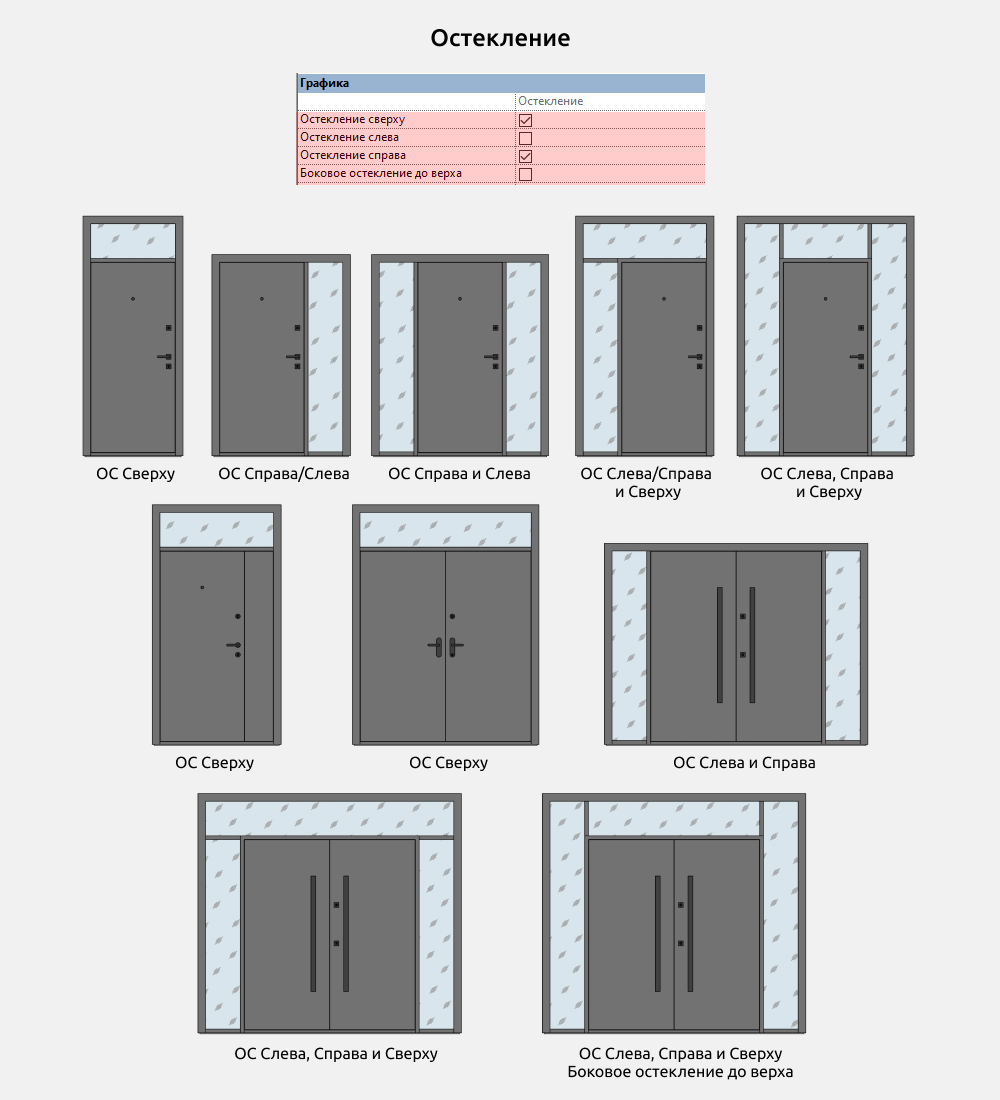

Остекление (Фрамуги)

Остекление (или фрамуги) используется в семействах:

• Дверь входная одностворчатая с остеклением
• Дверь входная двустворчатая с остеклением
• Дверь межкомнатная одностворчатая с остеклением
• Дверь межкомнатная двустворчатая с остеклением

Остекление может размещаться:

• Сверху
• Справа
• Слева
• Справа и Слева
• Справа и Сверху
• Слева и Сверху
• Слева, Справа и Сверху

Параметр Боковое остекление до верха - сдвигает вверх боковые фрамуги.

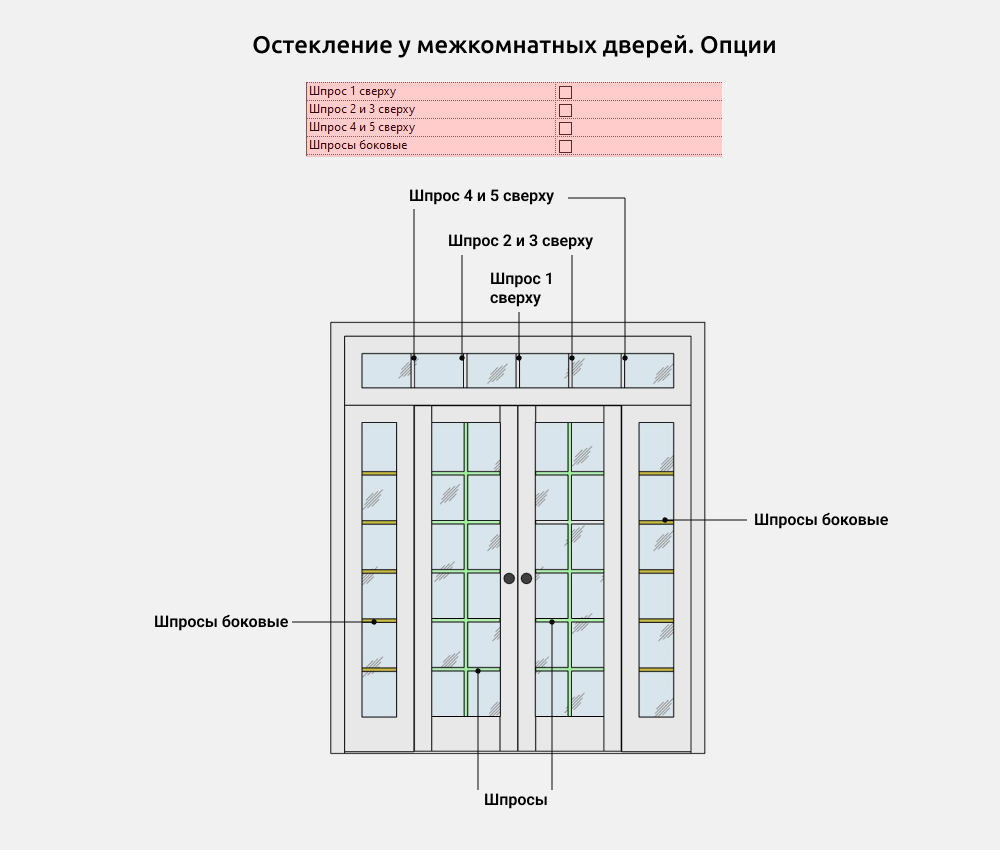

Шпросы - это элементы полотна.

А дополнительные шпросы (Шпрос 1 сверху, 2 и 3 сверху, 4 и 5 сверху, Шпросы боковые) - это шпросы, которые включаются у остекления.

4. СЕМЕЙСТВА

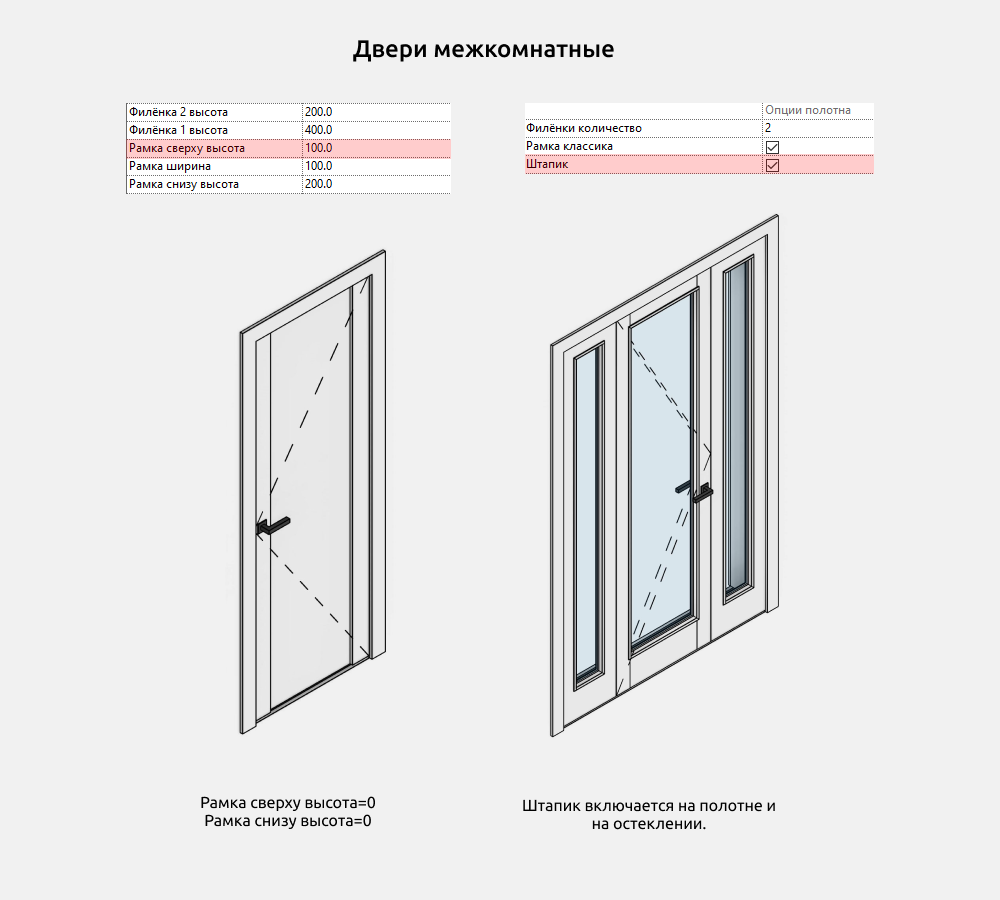

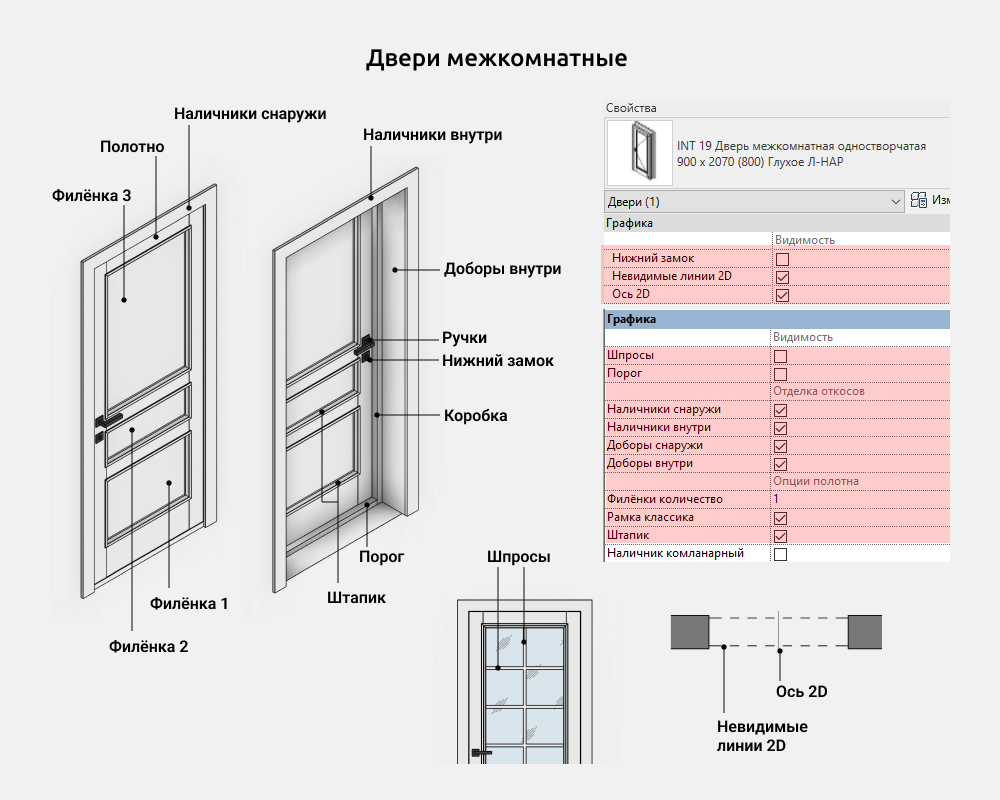

Двери межкомнатные

Семейства межкомнатных дверей - это двери, соединяющие комнаты внутри помещения. Полотно открывается стандартно.

Межкомнатные двери делятся на:

• Одностворчатые (одинарные/с одним полотном)
• Двустворчатые (двойные/полуторные/с двумя полотнами)
• С остеклением (фрамугами)
• Скрытого монтажа

Здесь можно включить/выключить следующие элементы:

• Нижний замок
• Невидимые линии 2D
• Ось 2D
• Шпросы
• Порог
• Наличники внутри
• Доборы снаружи
• Доборы внутри
• Откосы снаружи
• Откосы внутри

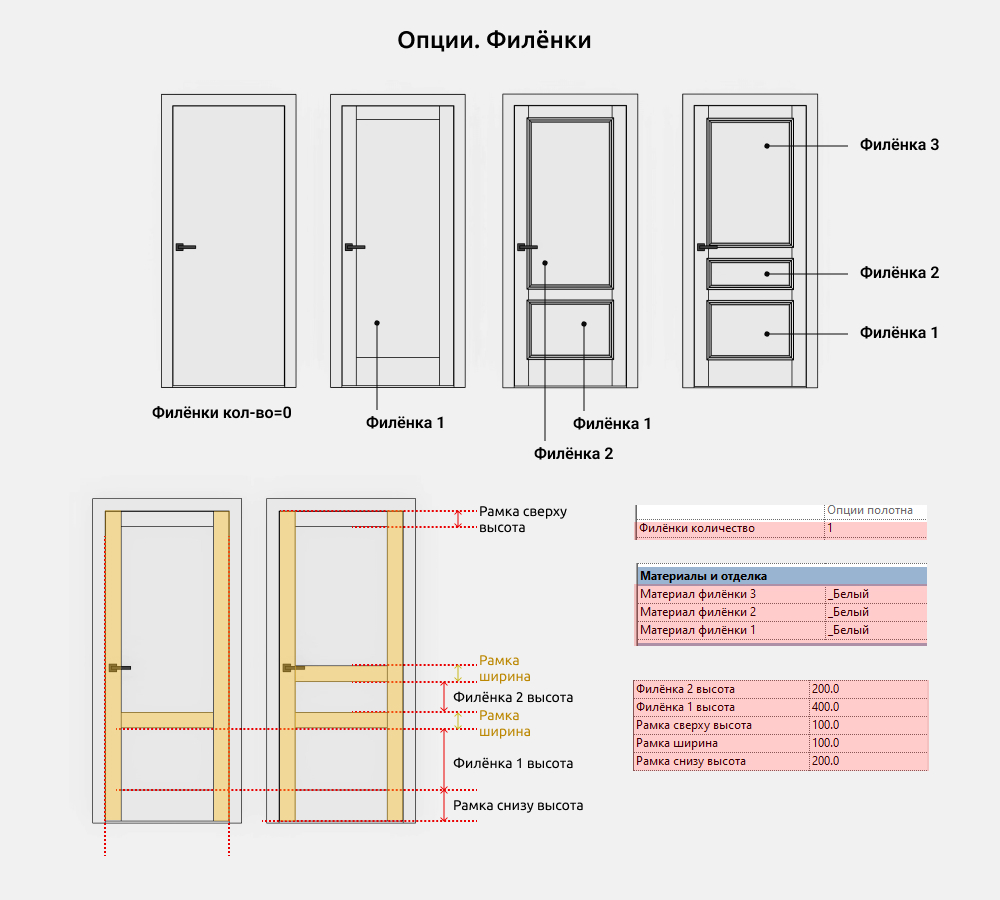

• Филёнки количество (от 0 до 3)
• Рамка классика
• Штапик
• Наличник компланарный

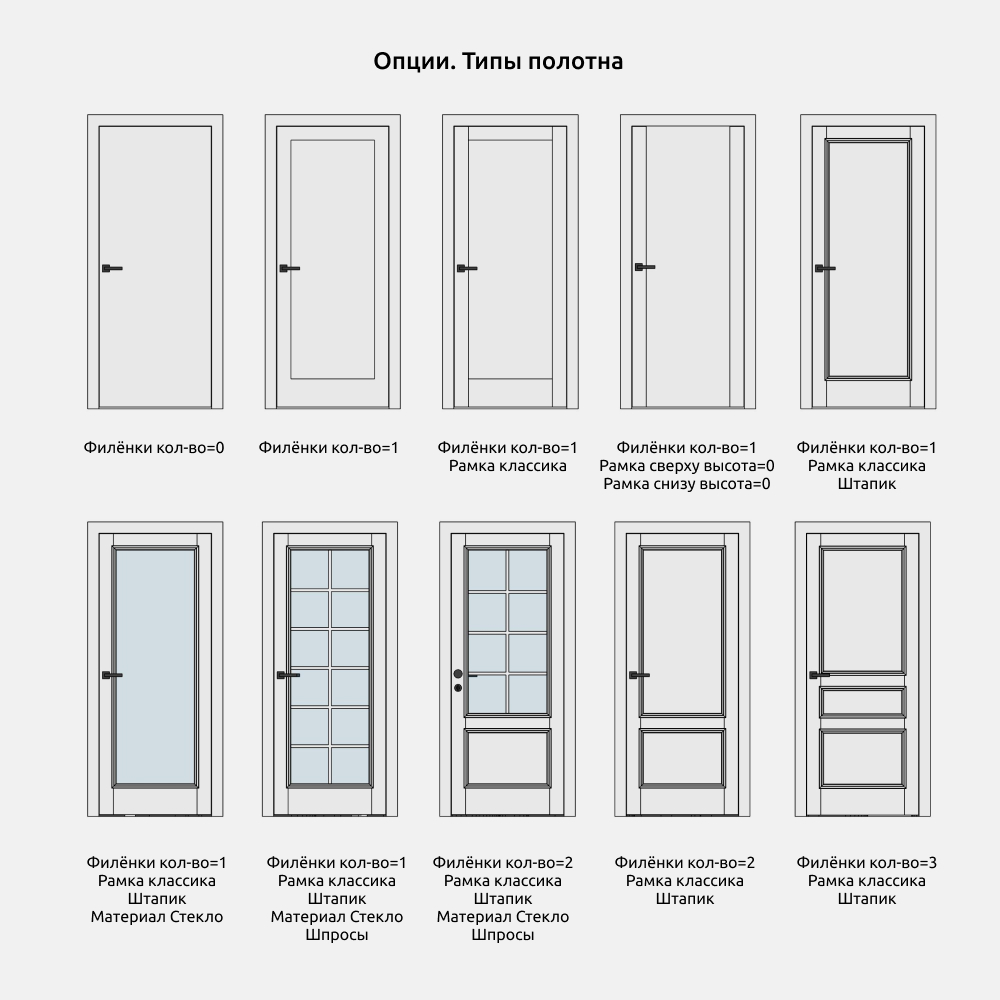

Данные типы полотен подходят ко всем межкомнатным(кроме двери скрытого монтажа) и сдвижным дверям.

Благодаря доп.опциям полотна можно сделать как простое полотно без фрезеровки, так и классические полотна глухие и со стеклом.

Количество филёнок может быть от 0 до 3. При значении =0, будет простое полотно без вырезов.

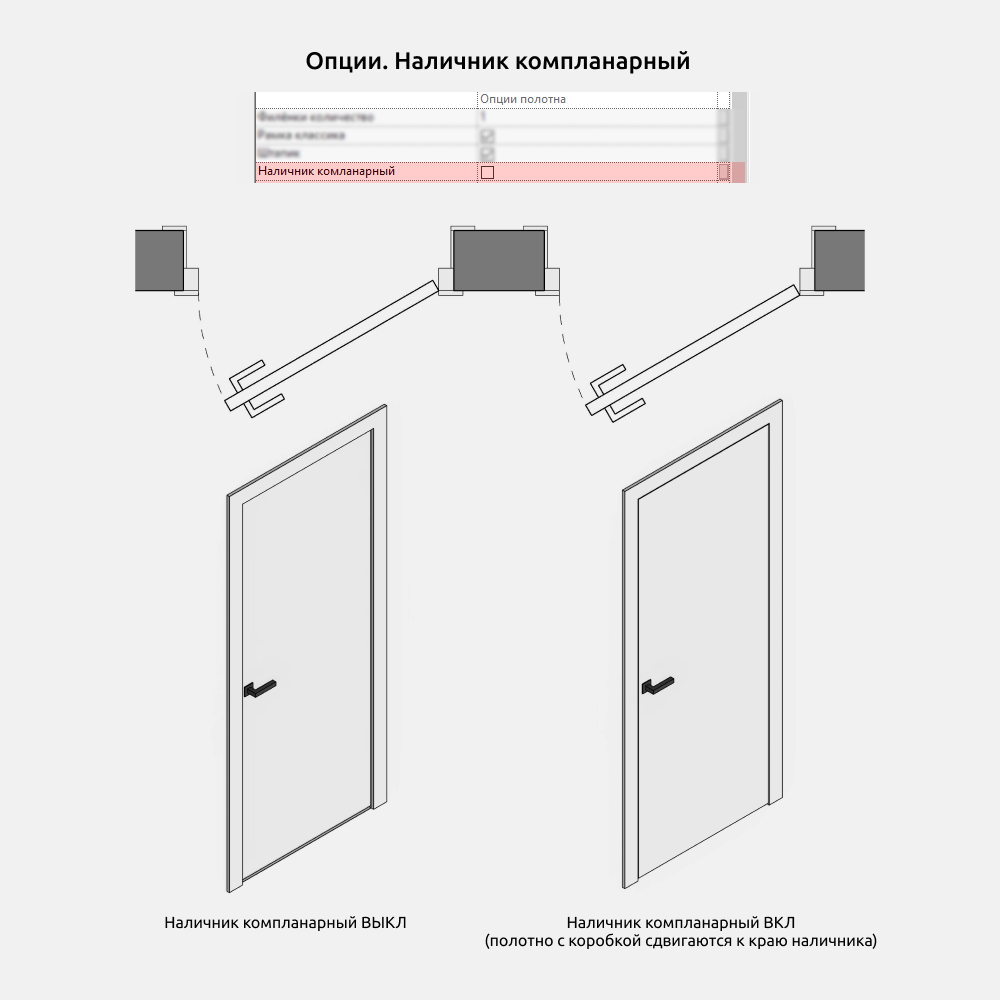

Параметр Наличник компланарный сдвигает полотно с коробкой к краю наличника, чтобы они были в одну плоскость.

Если этот параметр включен, то нельзя изменять Глубину вставки, она не работает.

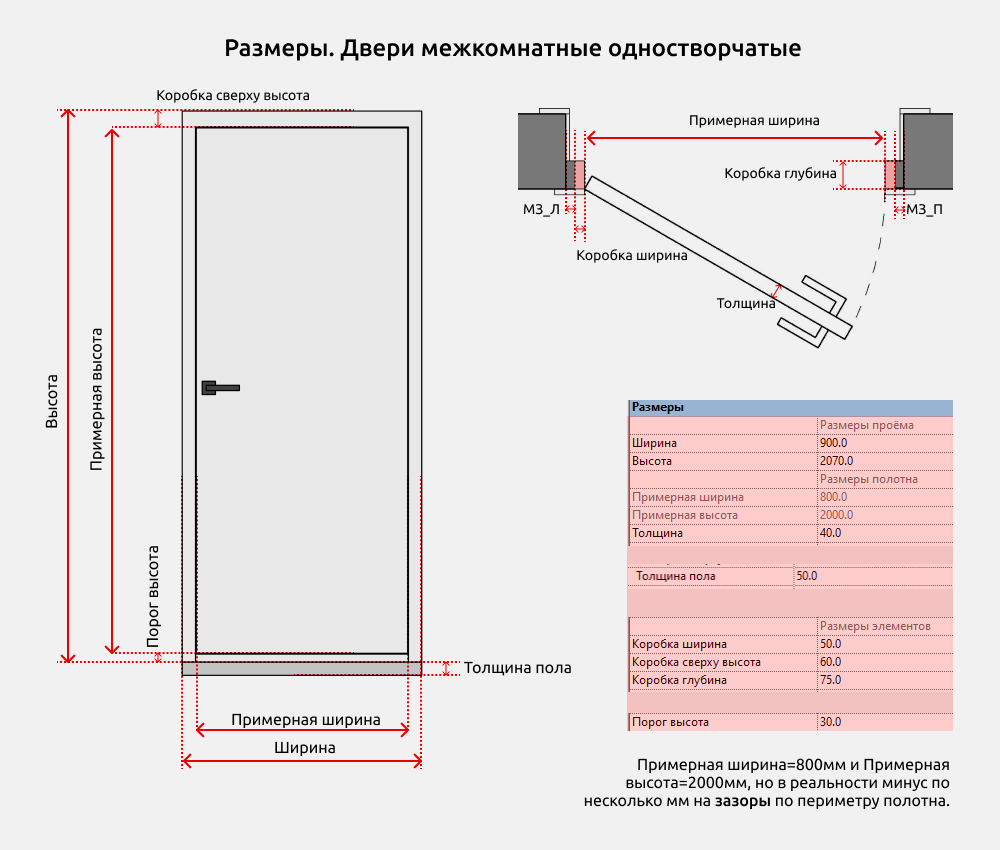

Размеры

У полотна размеры немного меньше, чем в параметре Примерная ширина и Примерная высота из-за зазоров по периметру полотна.

Примерная ширина = Ширина-Коробка ширина*2

Примерная высота = Высота-Коробка сверху высота-10(или - Порог высота)

Если порог выключен, то снизу полотна есть зазор около 10мм.

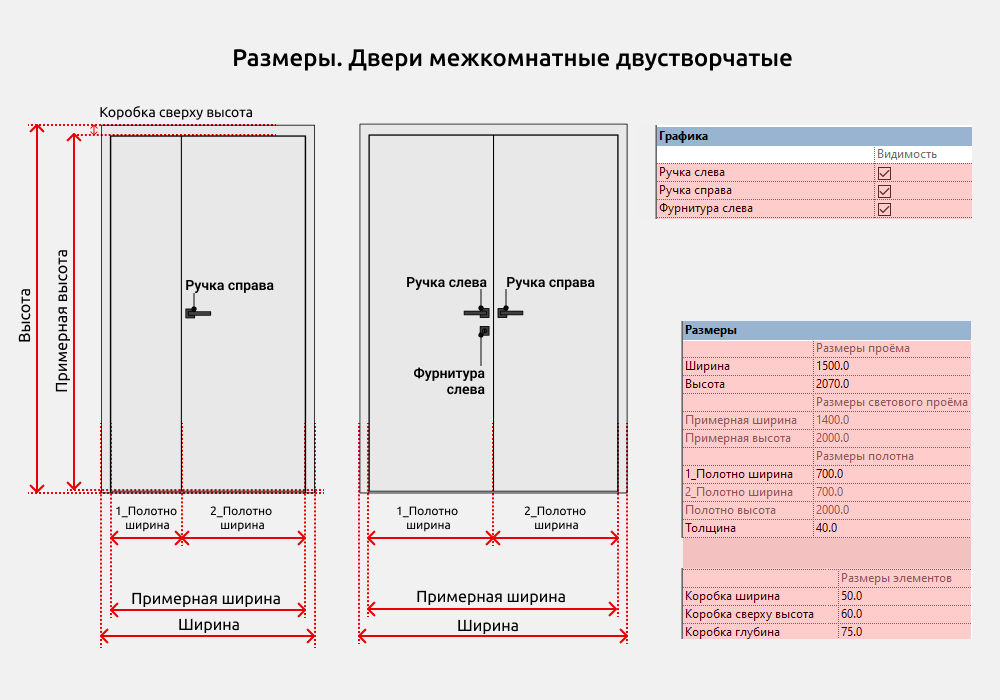

В двустворчатых семействах есть как двустворчатые двери, так и полуторные. Просто нужно выбрать нужный типоразмер.

Размеры светового проёма:

Примерная ширина = 1_Полотно ширина + 2_Полотно ширина

Примерная высота = Полотно высота

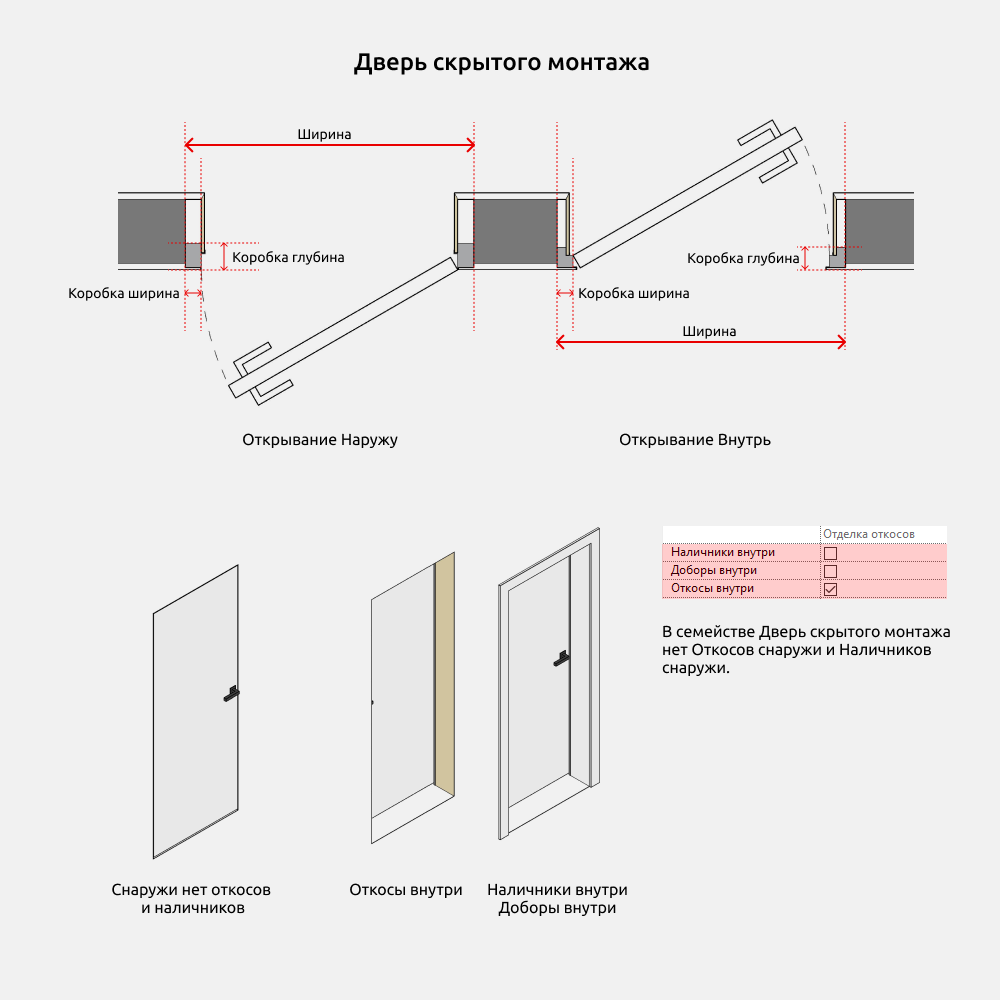

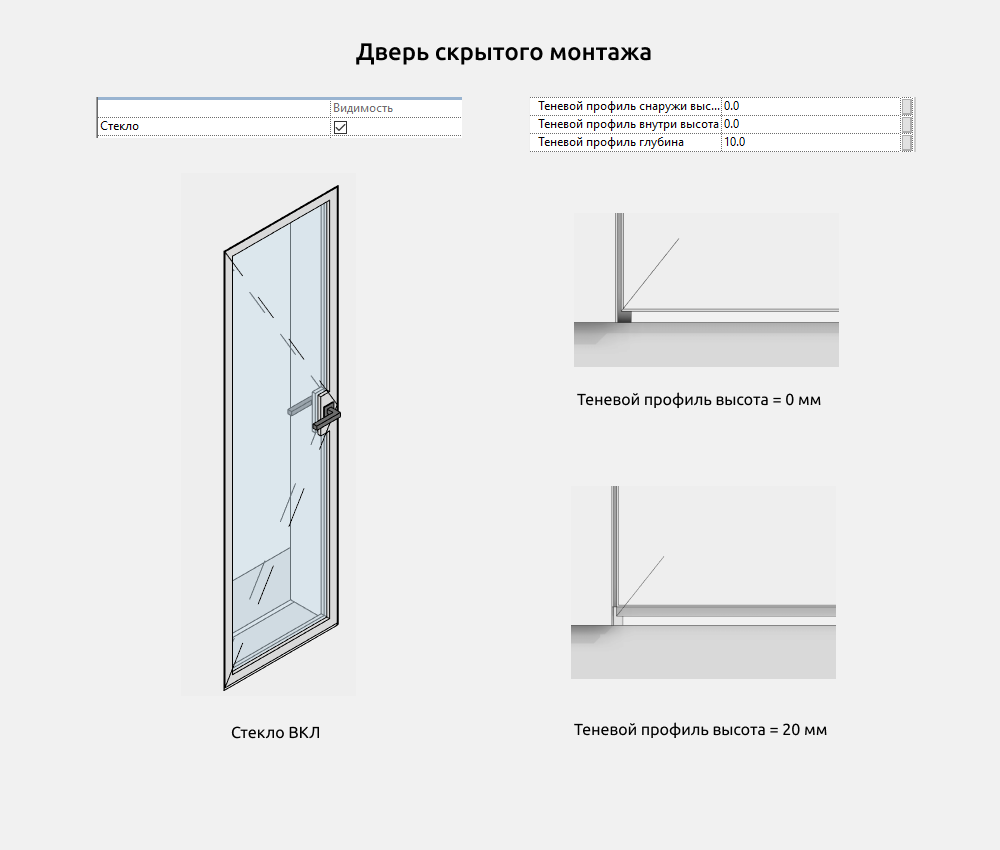

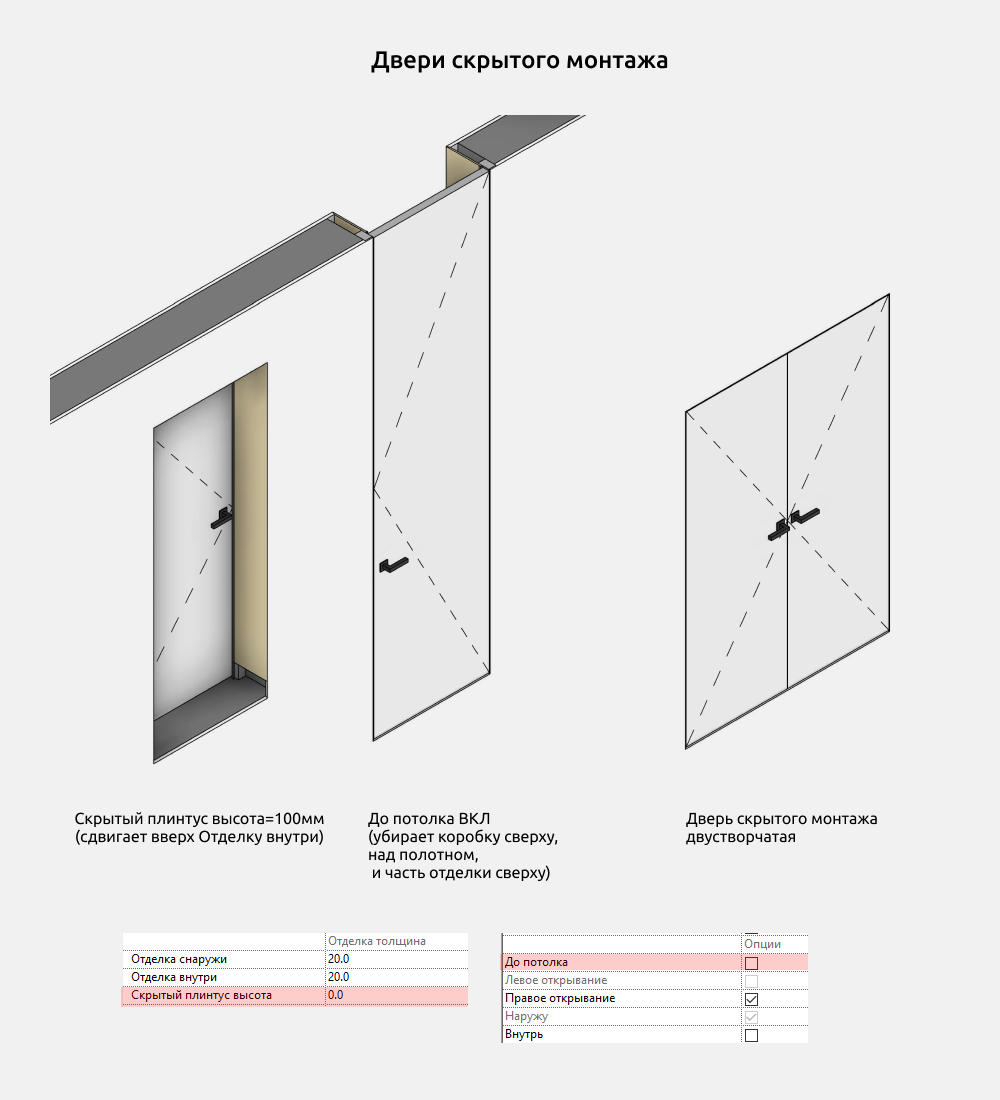

Дверь скрытого монтажа тоже может открываться Наружу и Внутрь.

Параметр Скрытый плинтус высота сдвигает вверх Отделку внутри, что позволяет разместить скрытый плинтус.

Параметр До потолка убирает коробку сверху, над полотном, и часть отделки сверху.

Также в набор добавлена Дверь скрытого монтажа двустворчатая.

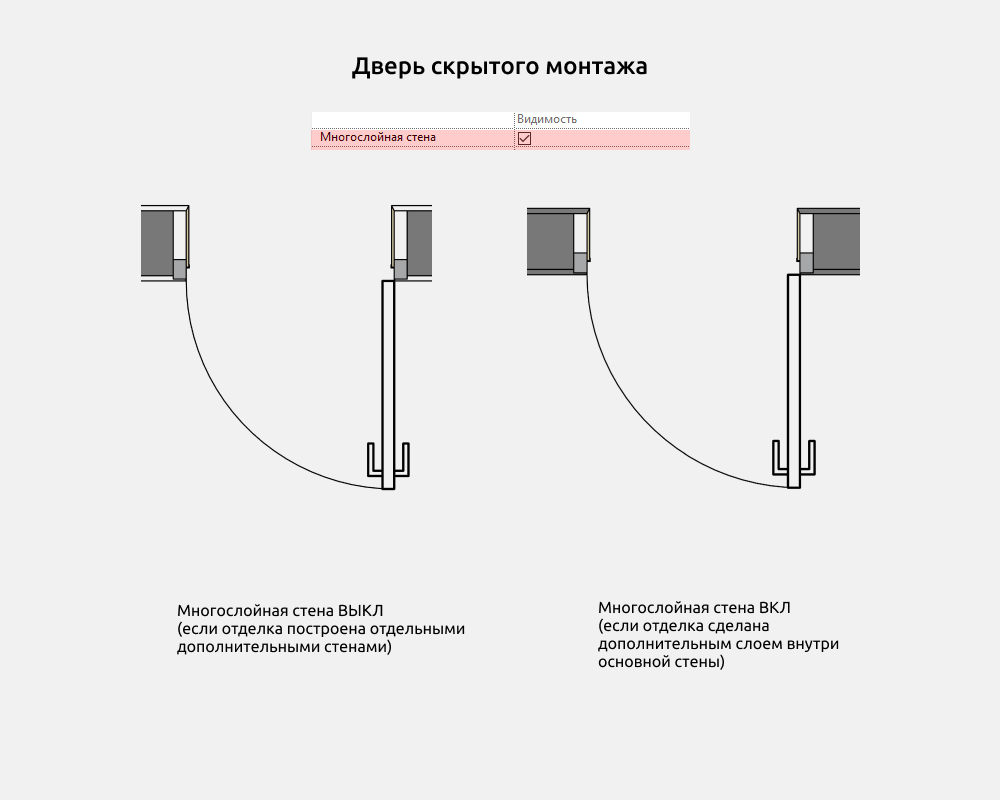

Параметр Многослойная стена в дверях скрытого монтажа нужно включать, когда у вас отделка стен сделана дополнительными слоями внутри основной стены, а не отдельными тонкими стенами.

Подрезка под теневой профиль настраивается в Размерах, если стоит значение для высоты 0 мм, то дверь выглядит как обычно. А если поставить 20 мм, то появляется подрезка под профиль.

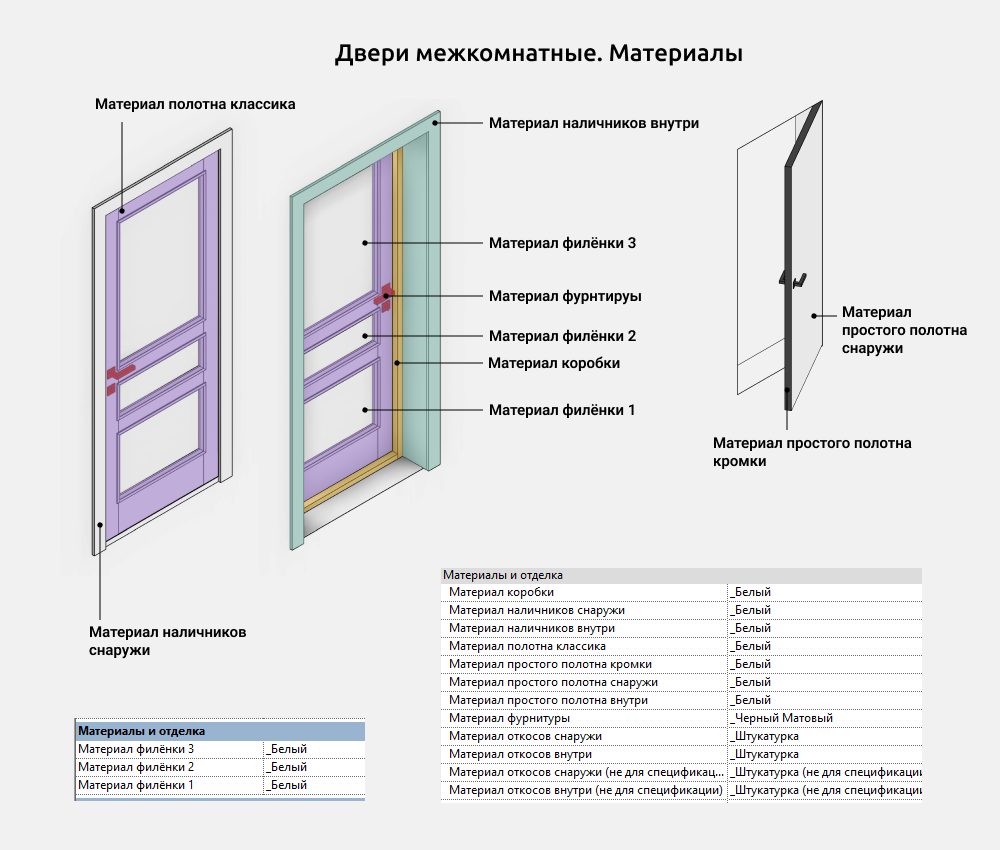

Материалы

Материалы филёнок находятся в типе.

Материал полотна классика подходит для дверей с филёнками (вырезами), а материалы простого полотна - когда филёнки = 0.

Двери сдвижные

Семейства сдвижных дверей - это двери, в которых полотна сдвигаются/раздвигаются/смещаются/поворачиваются (в отличие от обычных межкомнатных). Сдвижные двери делятся на:

• Пенал — одностворчатая, двустворчатая
• Книжка — одностворчатая, двустворчатая
• Compack — одностворчатая, двустворчатая
• Роторная — одностворчатая, двустворчатая
• Pivot — одностворчатая, двустворчатая
• Купе — одностворчатая, двустворчатая
• Magic — одностворчатая, двустворчатая
• Раздвижная 2 полотна
• Раздвижная 3 полотна
• Раздвижная 4 полотна

Геометрия элементов сдвижных дверей такая же, как у межкомнатных. Это коробка, наличники, доборы и т.д. Различия есть в размерах и доп.элементах.

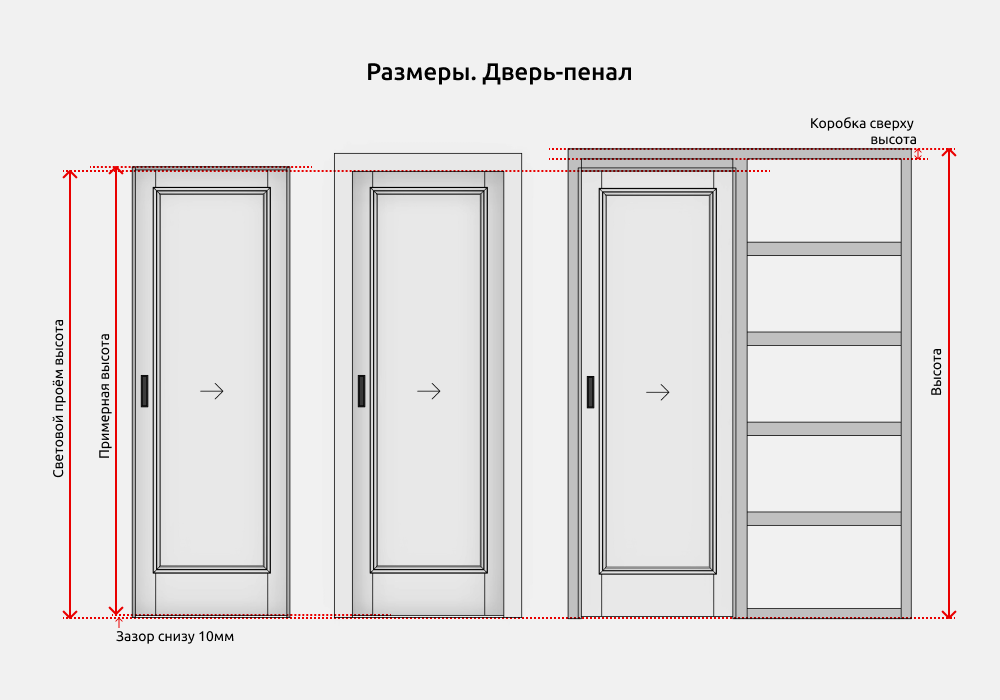

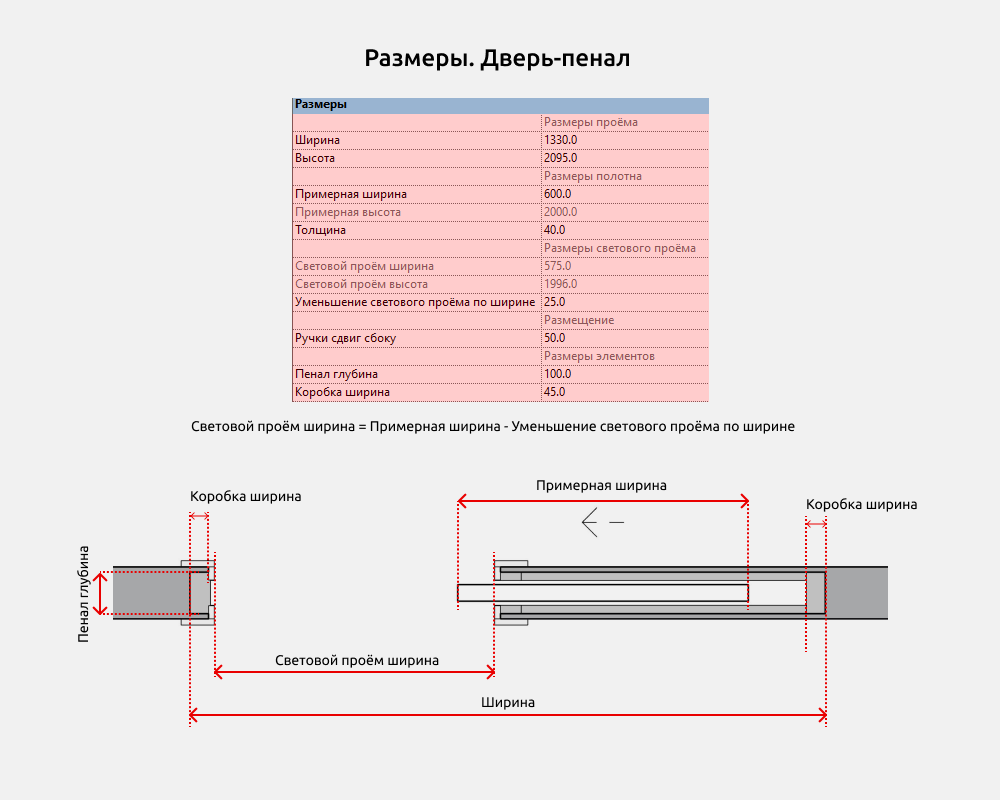

Пенал

Световой проём ширина = Примерная ширина - Уменьшение светового проёма по ширине

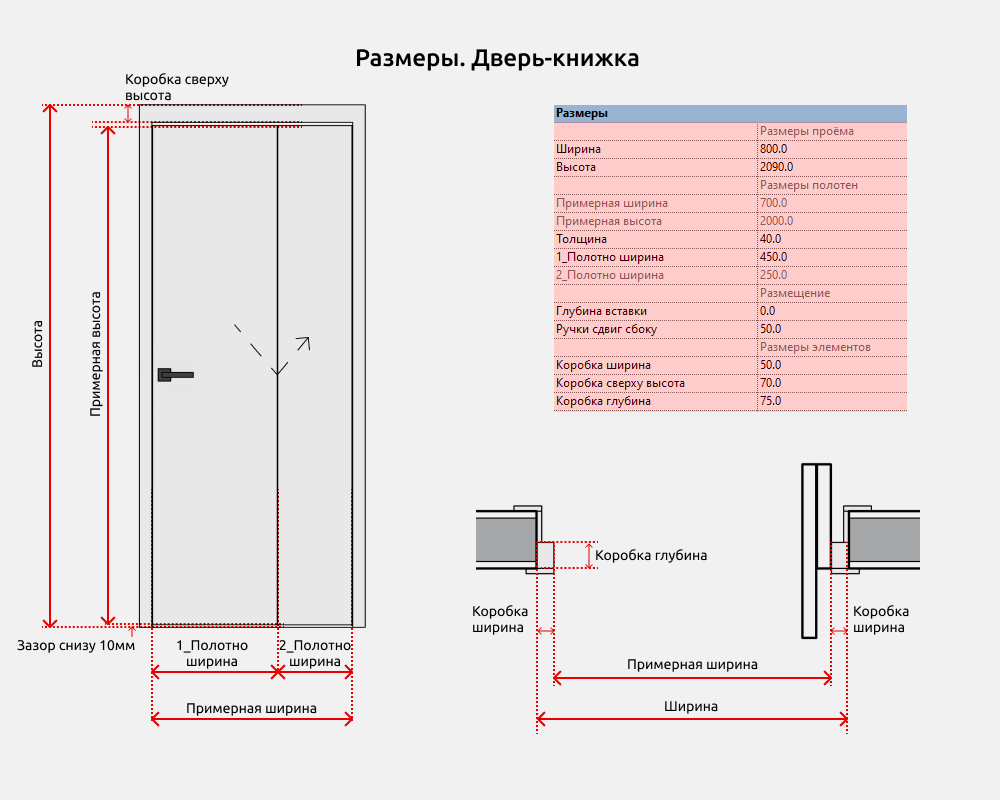

Книжка

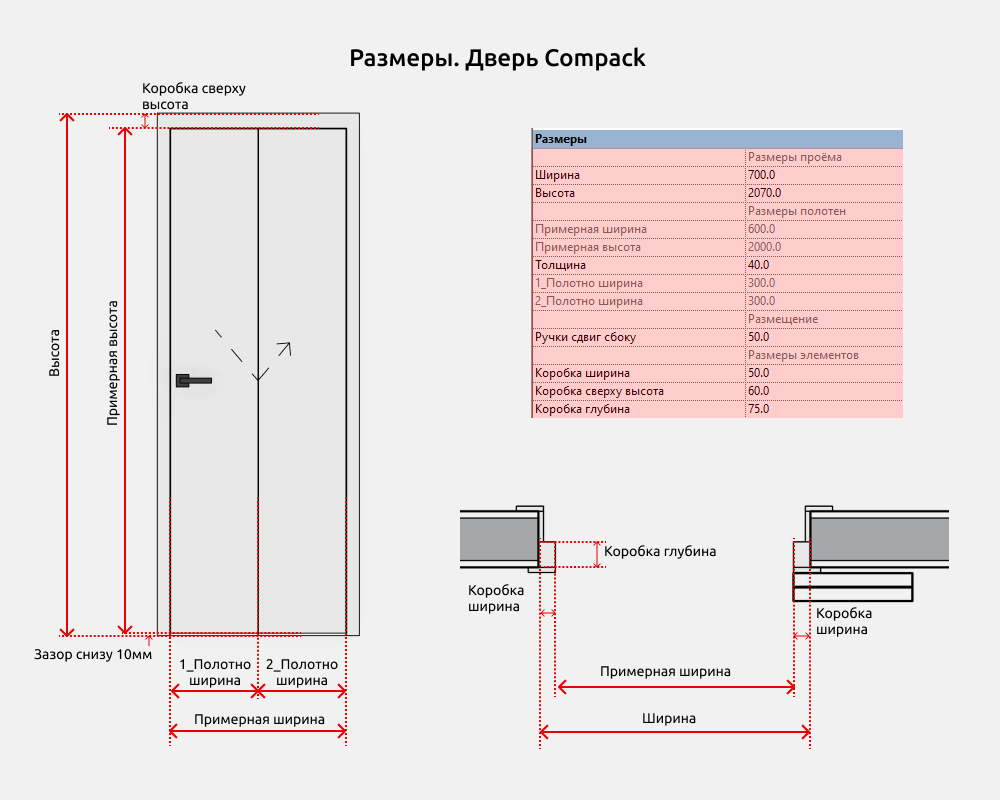

Compack

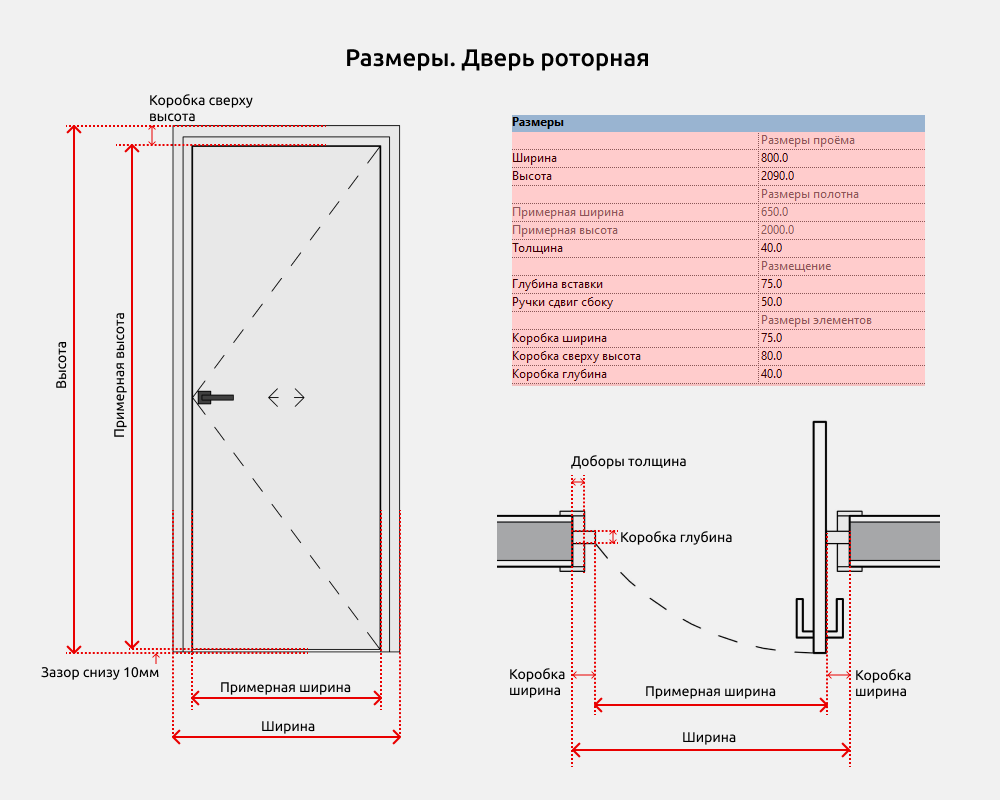

Роторная

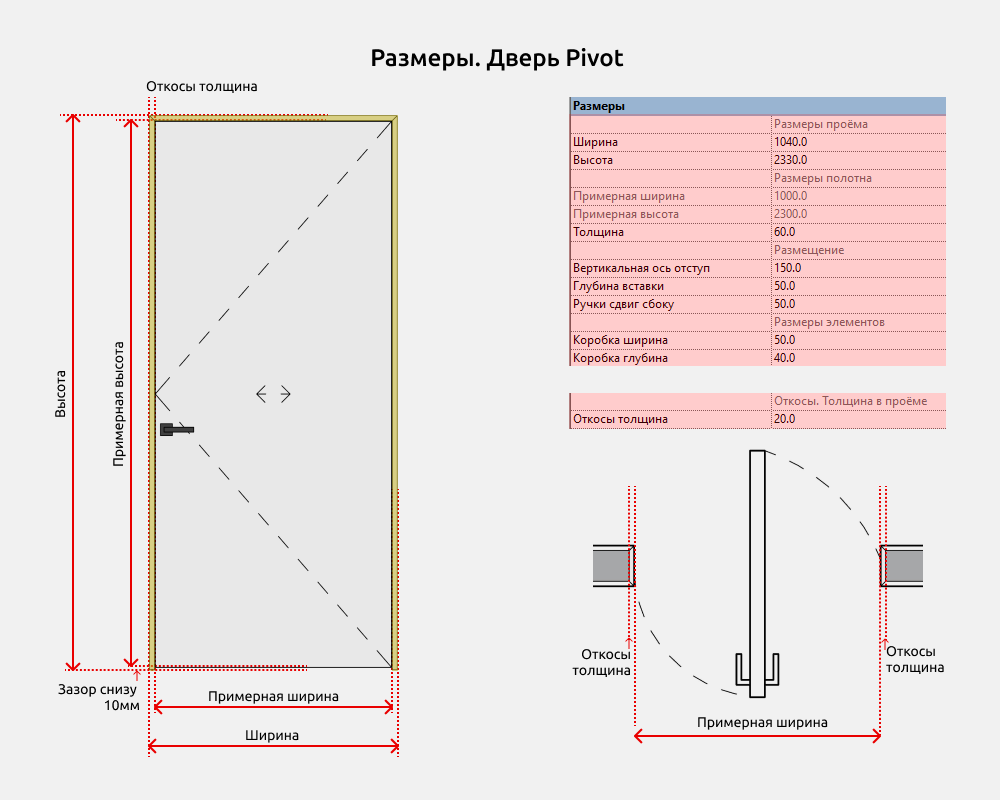

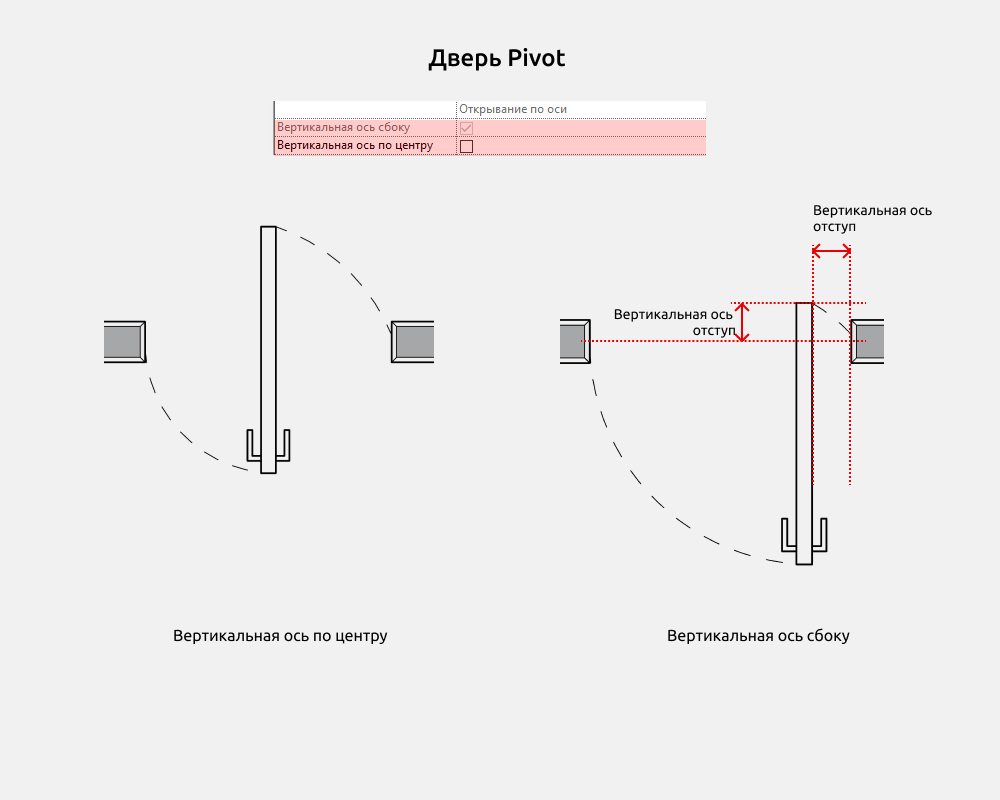

Pivot

Если Вертикальная ось по центру - полотно сдвигается в центр. Если Вертикальная ось сбоку - полотно размещается ближе к краю проёма, это расстояние можно изменять (Вертикальная ось отступ).

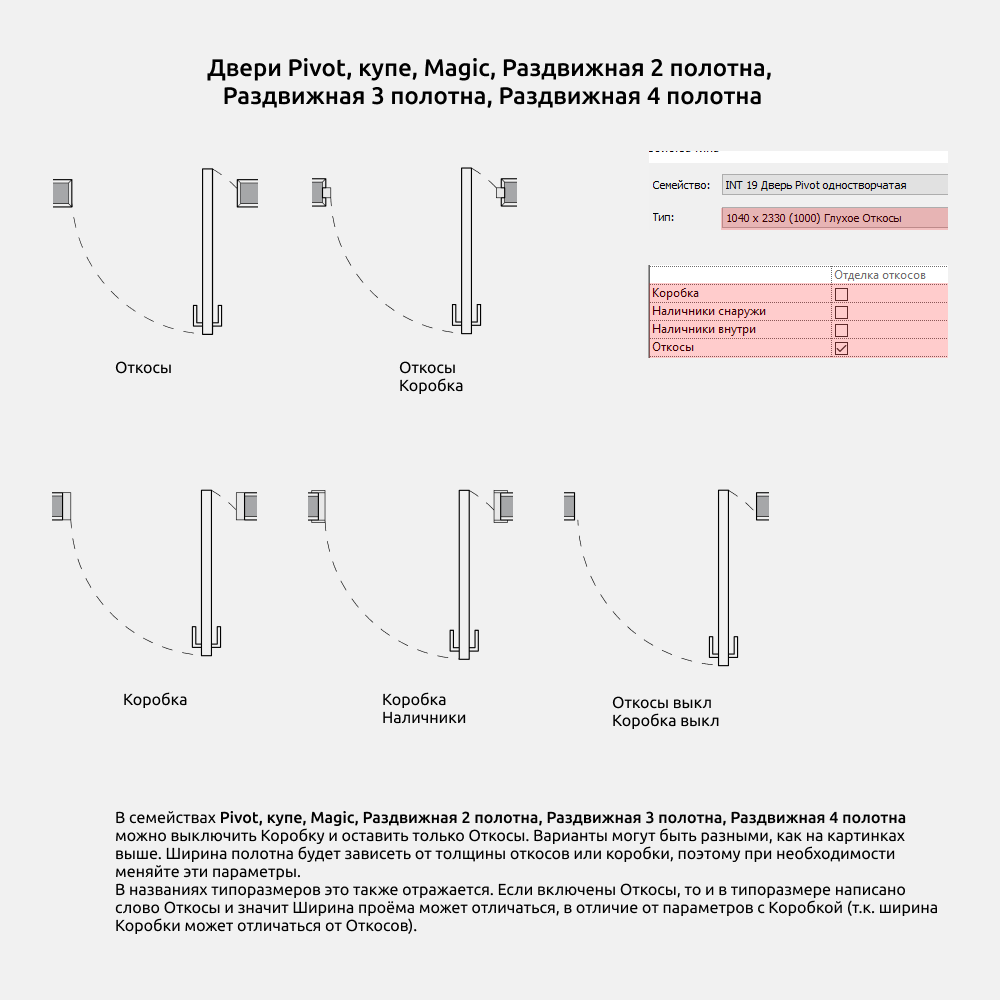

В семействах *Pivot, купе, Magic, Раздвижная 2 полотна, Раздвижная 3 полотна, Раздвижная 4 полотна
*можно выключить Коробку и оставить только Откосы. Варианты могут быть разными, как на картинках выше. Ширина полотна будет зависеть от толщины откосов или коробки, поэтому при необходимости меняйте эти параметры.

В названиях типоразмеров это также отражается. Если включены Откосы, то и в типоразмере написано слово Откосы и значит Ширина проёма будет отличаться, в отличие от параметров с Коробкой (т.к. ширина Коробки может отличаться от толщины Откосов).

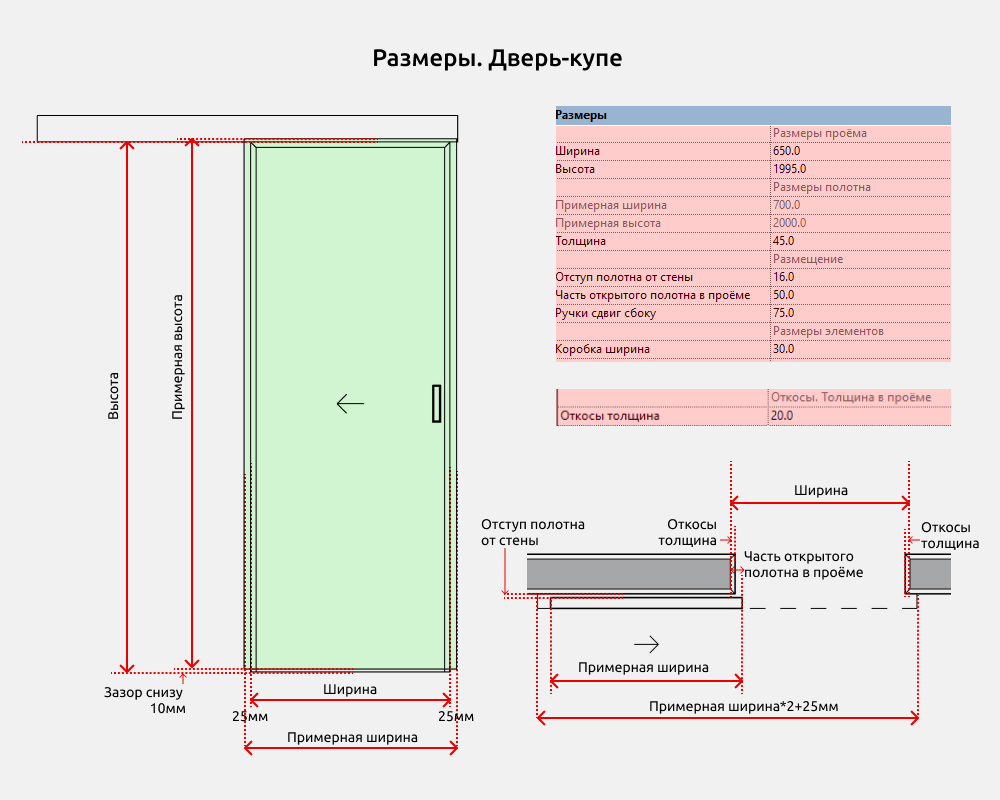

Купе

Полотно шире проёма на 25мм слева и справа.

Ширина направляющей = Примерная ширина *2 + 25мм + если наличники широкие, то направляющая тоже немного становится шире (чтобы обрамить наличники).

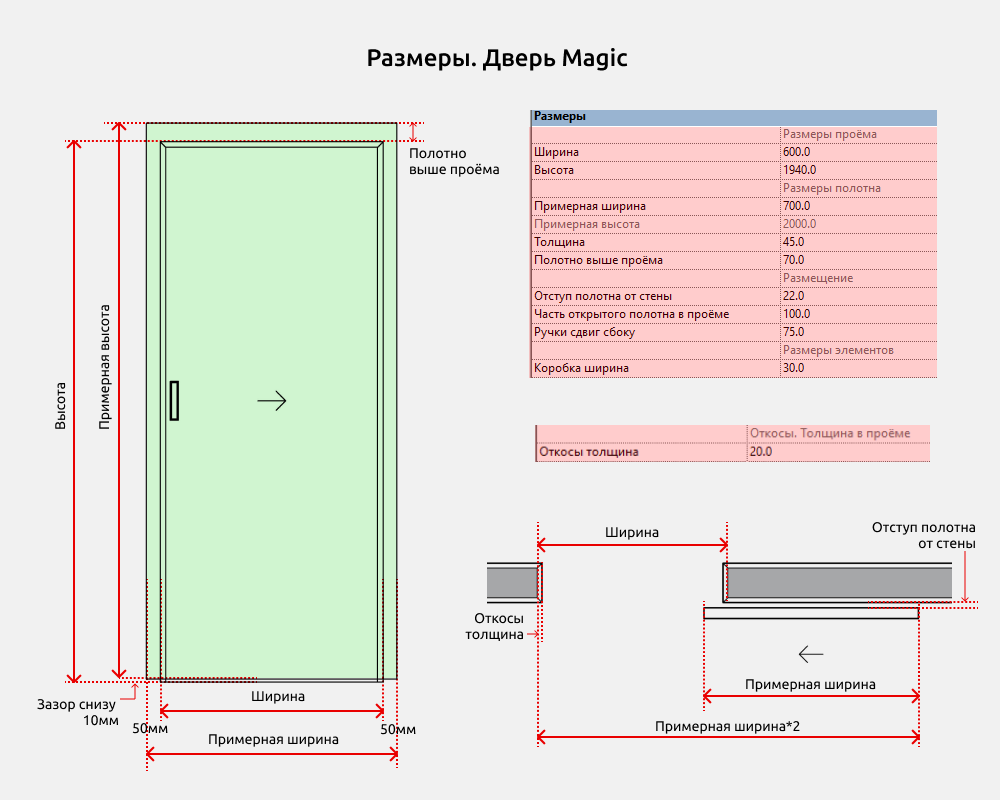

Magic

Полотно шире проёма на 50мм слева и справа. А сверху - на Полотно выше проёма.

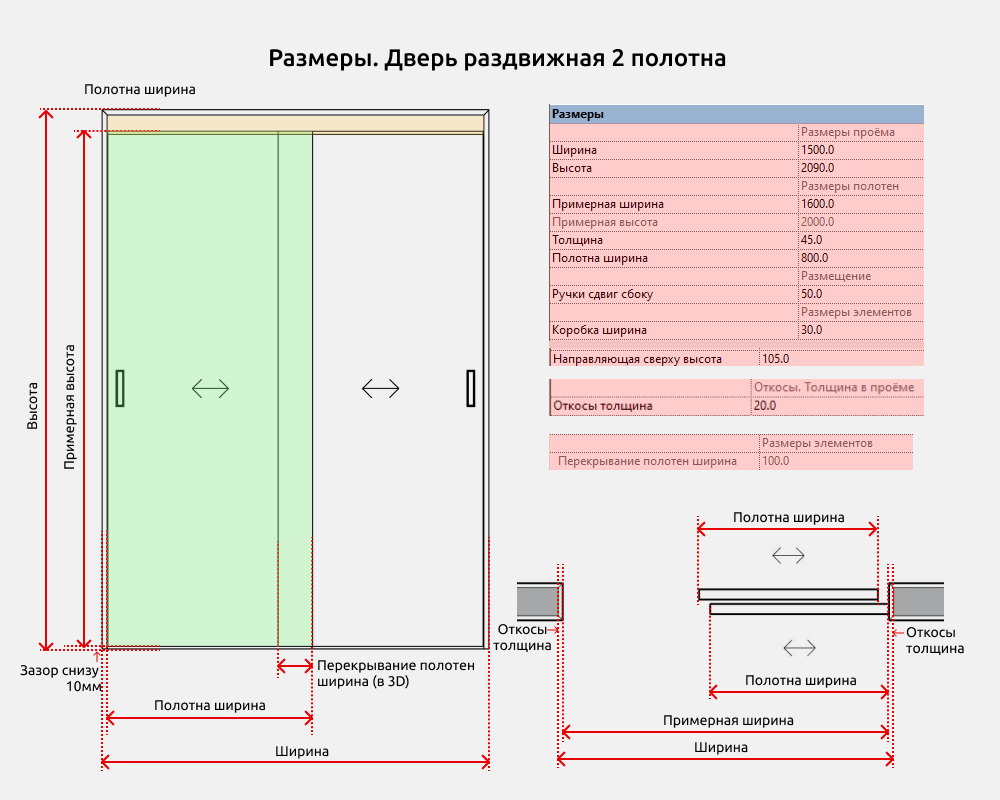

Раздвижная 2 полотна

Примерная ширина = Полотна ширина * 2

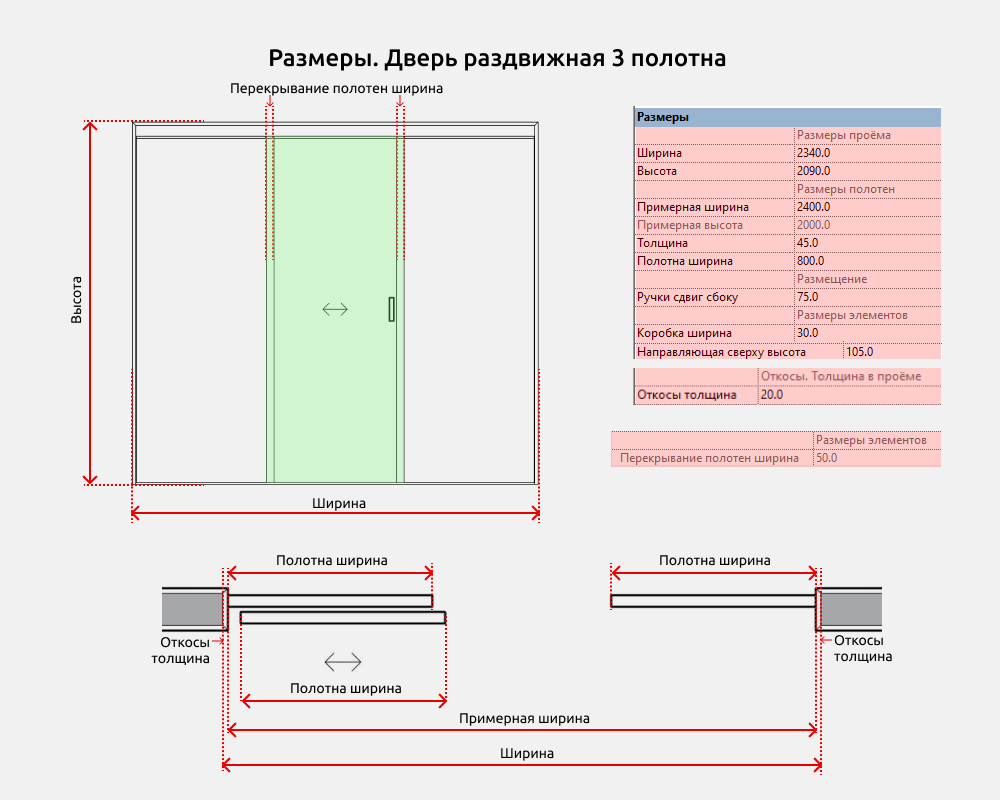

Раздвижная 3 полотна

Примерная ширина = Полотна ширина * 3

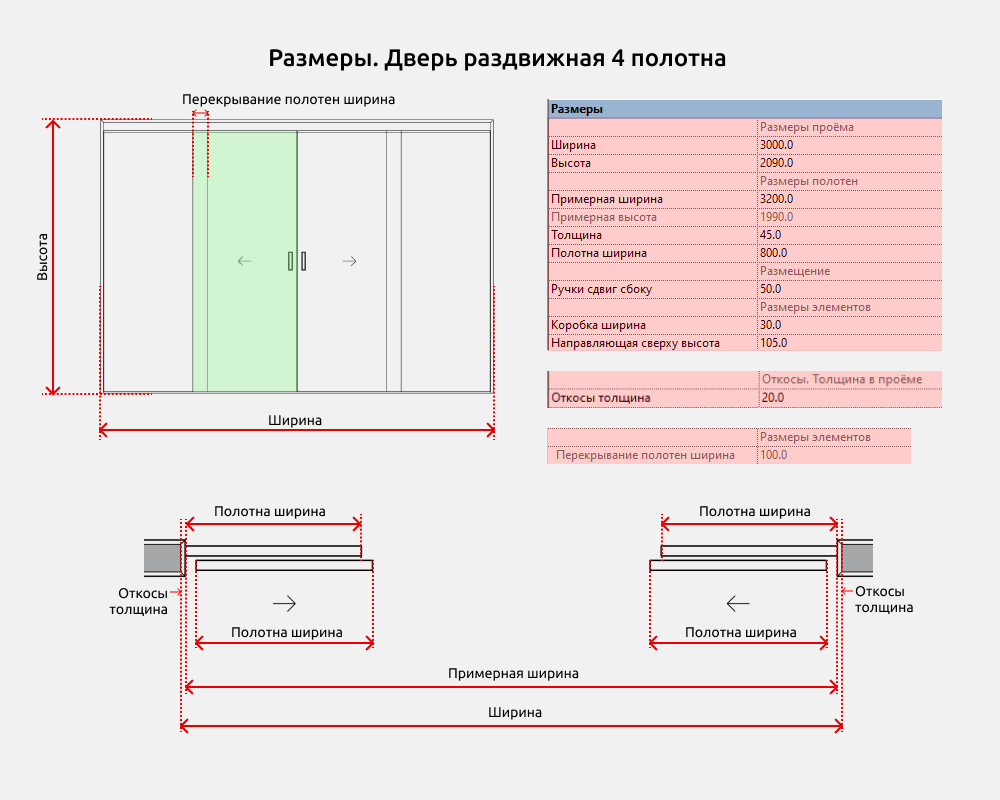

Раздвижная 4 полотна

Примерная ширина = Полотна ширина * 4

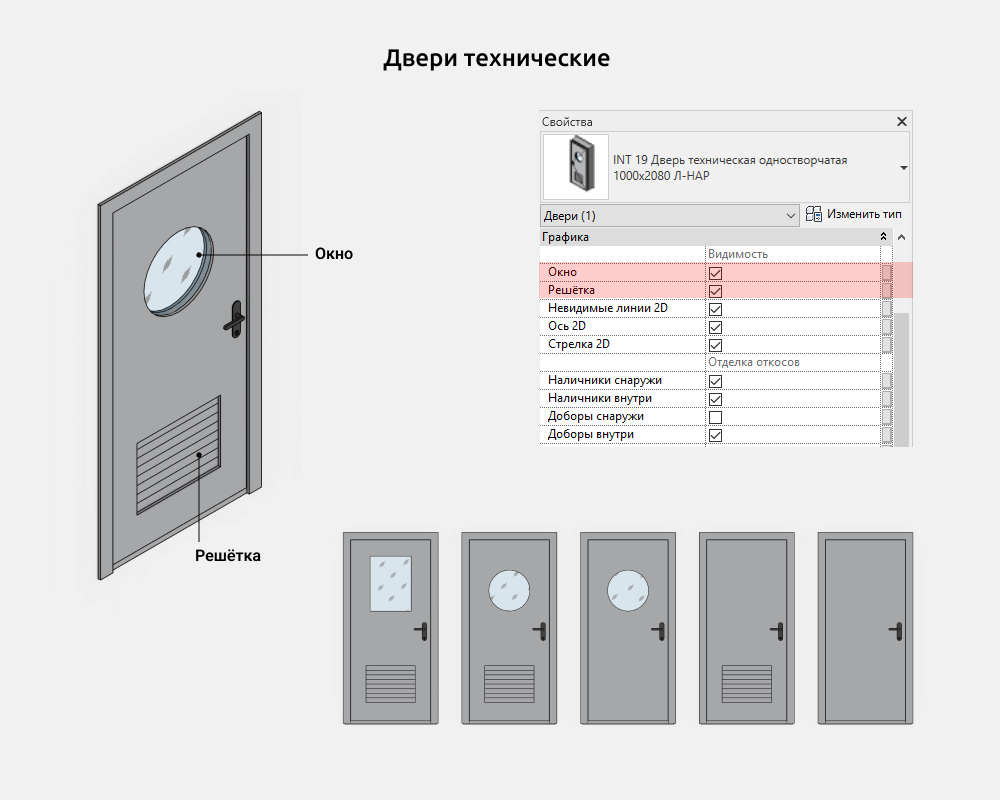

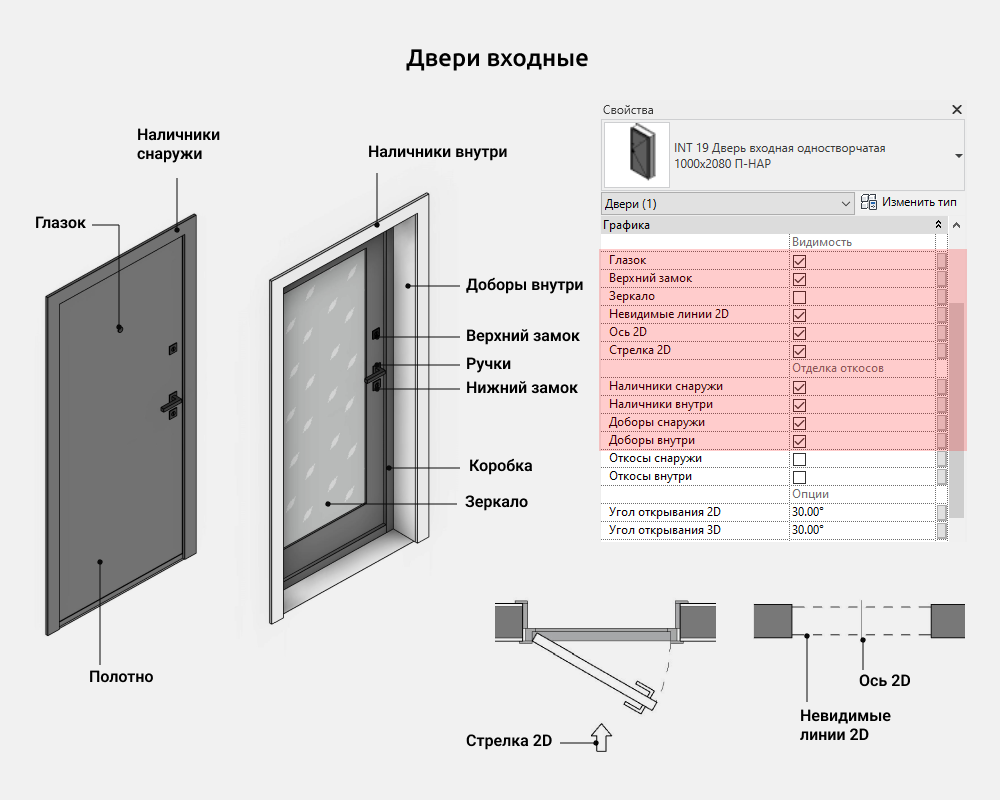

Двери входные и технические

Семейства входных дверей и технических объединены в одну группу, т.к. имеют те же типоразмеры, похожи по параметрам внутри семейств и используются для построения дверей при входе в помещение или дом.

Отличие есть в видимости некоторых параметров:

у входных есть: Глазок, Верхний замок, Зеркало

у технических: Окно и Решётка.

Здесь можно включить/выключить следующие элементы:

• Глазок
• Верхний замок
• Зеркало
• Невидимые линии 2D
• Ось 2D
• Стрелка 2D
• Наличники снаружи
• Наличники внутри
• Доборы снаружи
• Доборы внутри
• Откосы снаружи
• Откосы внутри

Здесь можно включить/выключить следующие элементы:

• Окно
• Решётка
• Невидимые линии 2D
• Ось 2D
• Стрелка 2D
• Наличники снаружи
• Наличники внутри
• Доборы снаружи
• Доборы внутри
• Откосы снаружи
• Откосы внутри

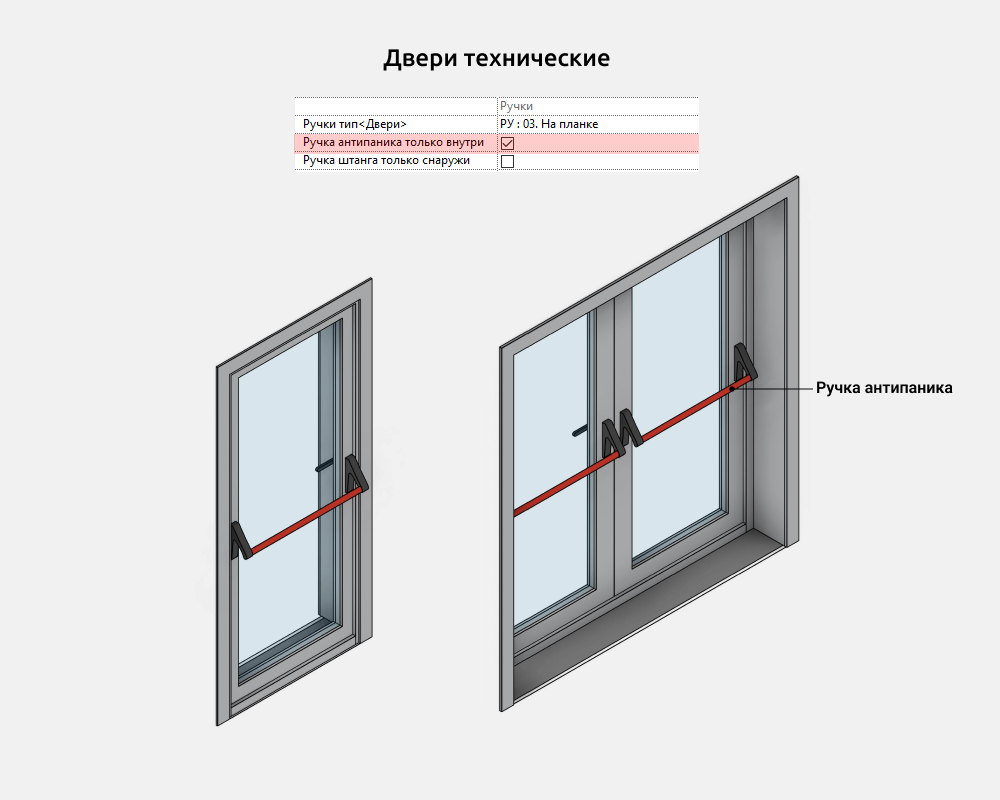

В технические двери были добавлены ручки антипаника.

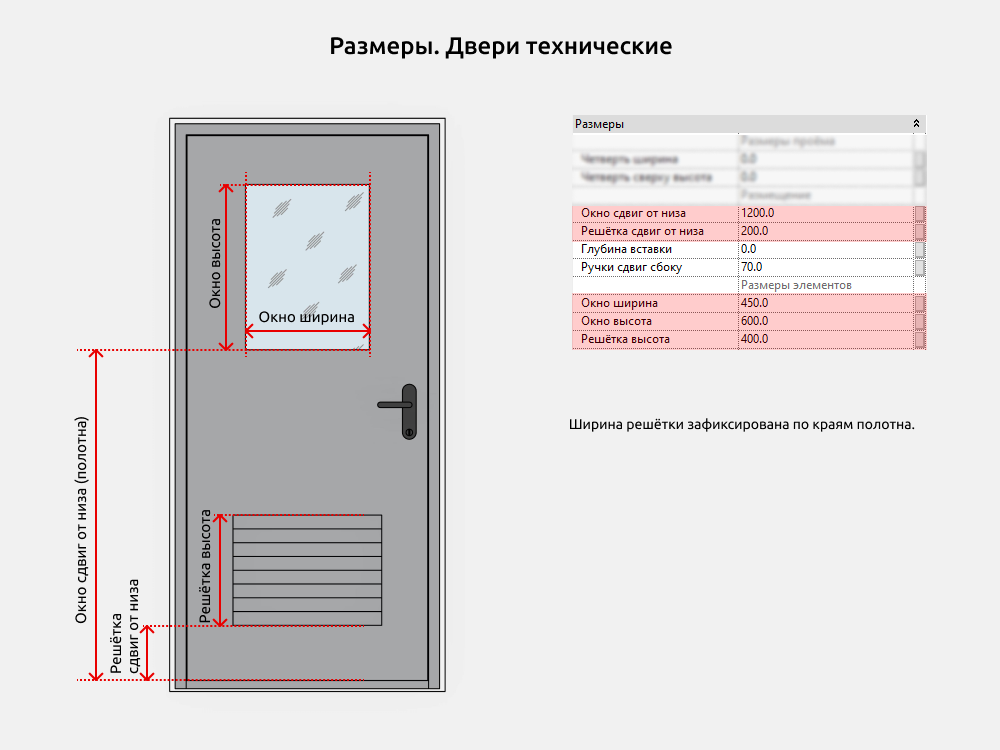

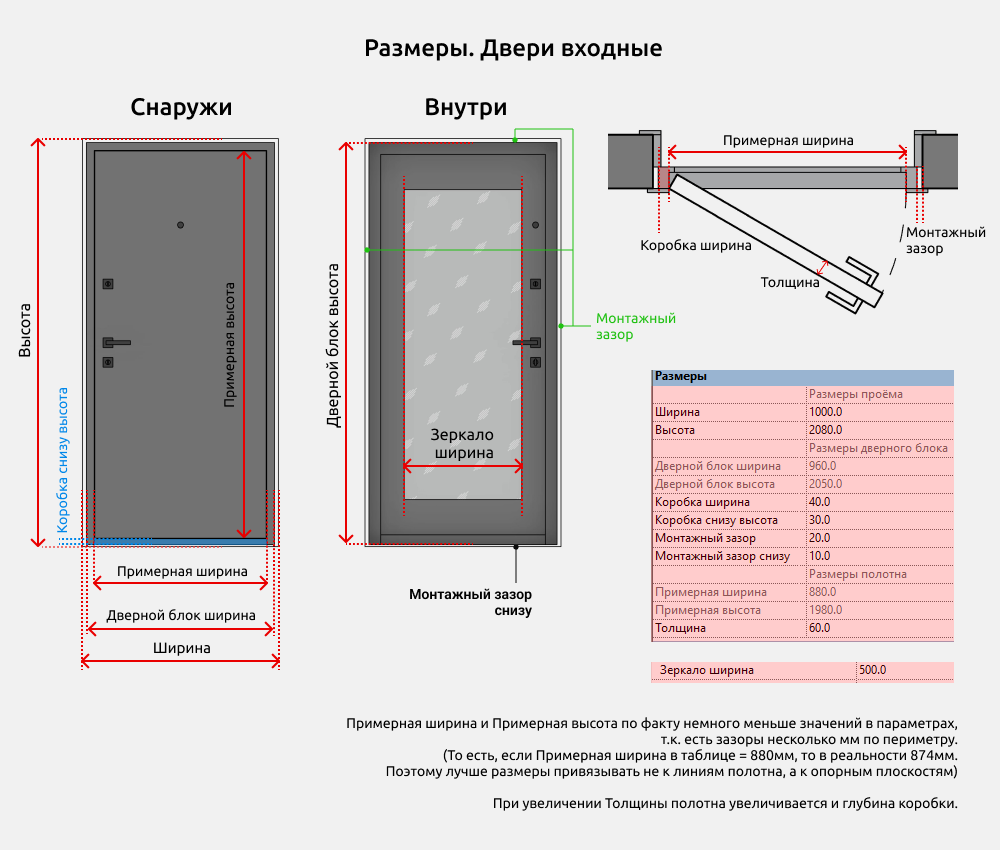

Размеры

В семействах Дверей входных и технических, в отличие от других семейств, есть параметры Дверной блок и Монтажный зазор.

Дверной блок ширина = Ширина - Монтажный зазор*2

Дверной блок высота = Высота - Монтажный зазор - Монтажный зазор снизу

Примерная ширина и Примерная высота по факту немного меньше значений в параметрах, т.к. есть зазоры несколько мм по периметру.
(То есть, если Примерная ширина в таблице = 880мм, то в реальности 874мм.

Поэтому лучше размеры привязывать не к линиям полотна, а к опорным плоскостям)

При увеличении Толщины полотна увеличивается и глубина коробки.

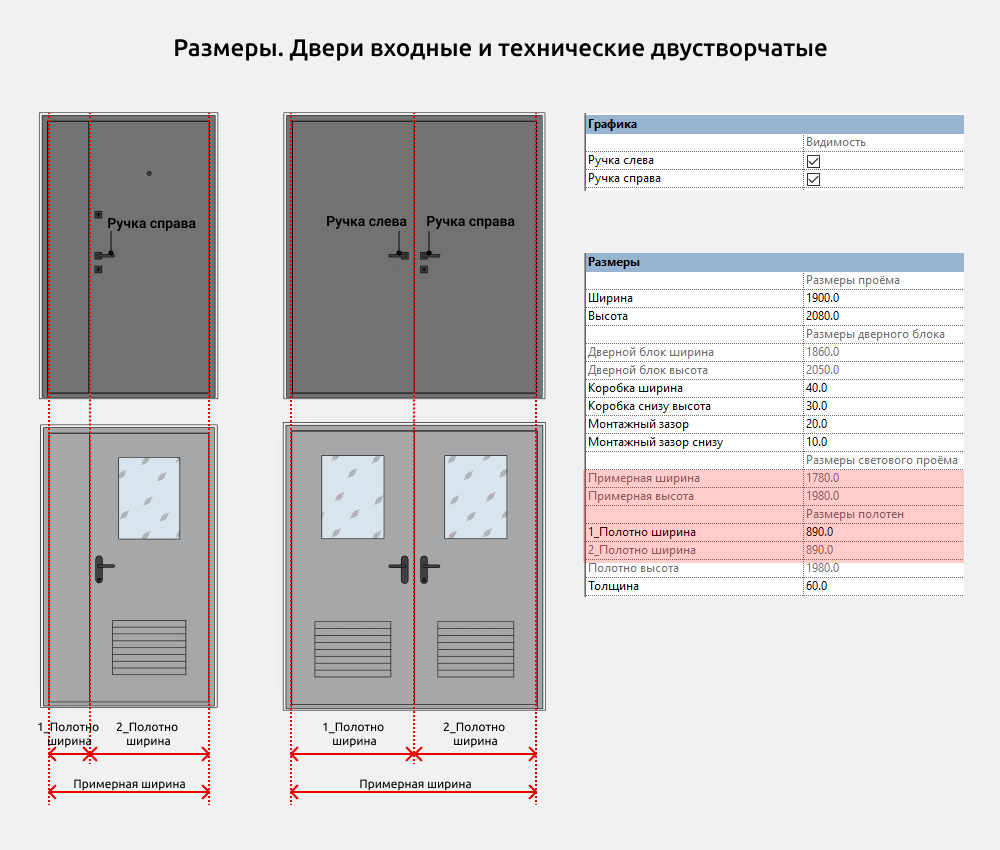

В двустворчатых семействах есть как двустворчатые двери, так и полуторные. Просто нужно выбрать нужный типоразмер 1.5х или 2х.

Дверной блок ширина = Ширина - Монтажный зазор*2

Дверной блок высота = Высота - Монтажный зазор - Монтажный зазор снизу

Световой проём ширина = Примерная ширина = 1_Полотно ширина + 2_Полотно ширина.

Световой проём высота = Примерная высота = Полотно высота

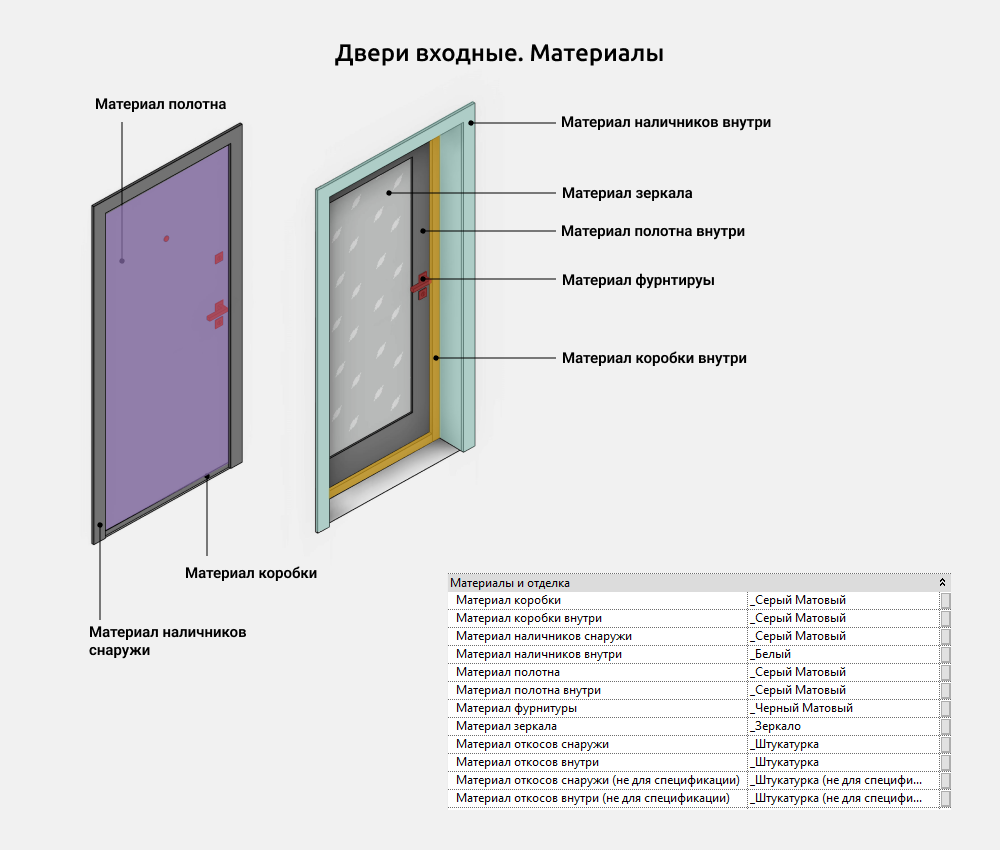

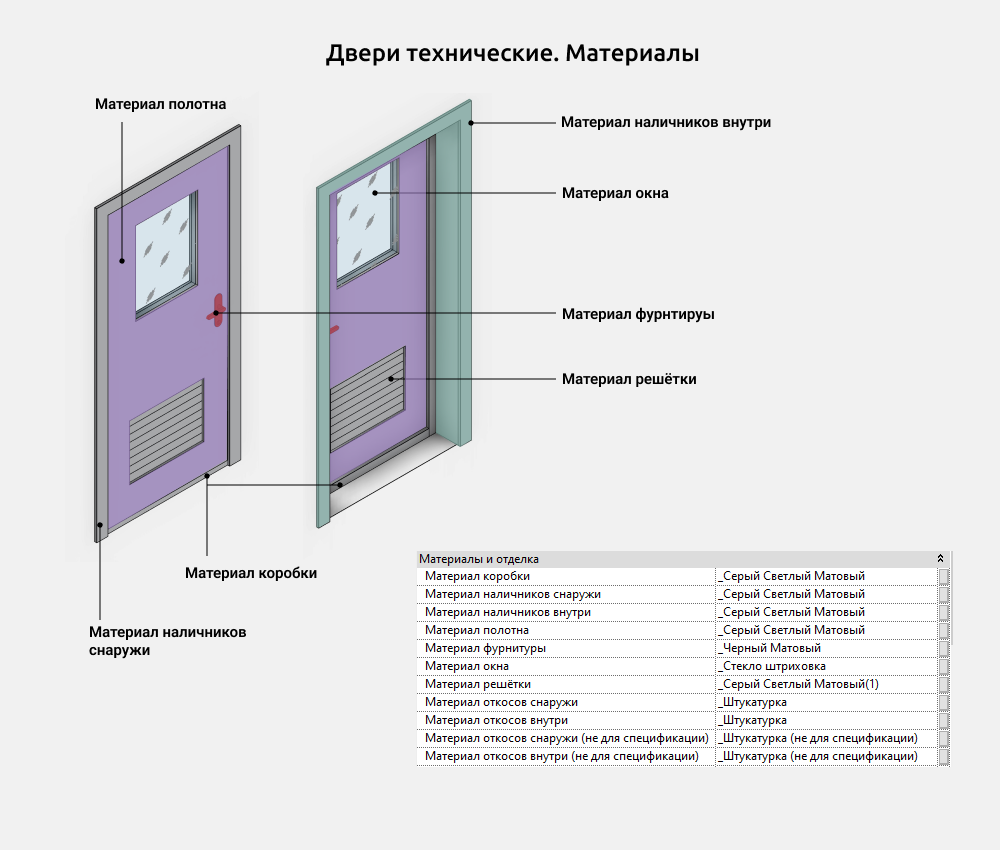

Материалы

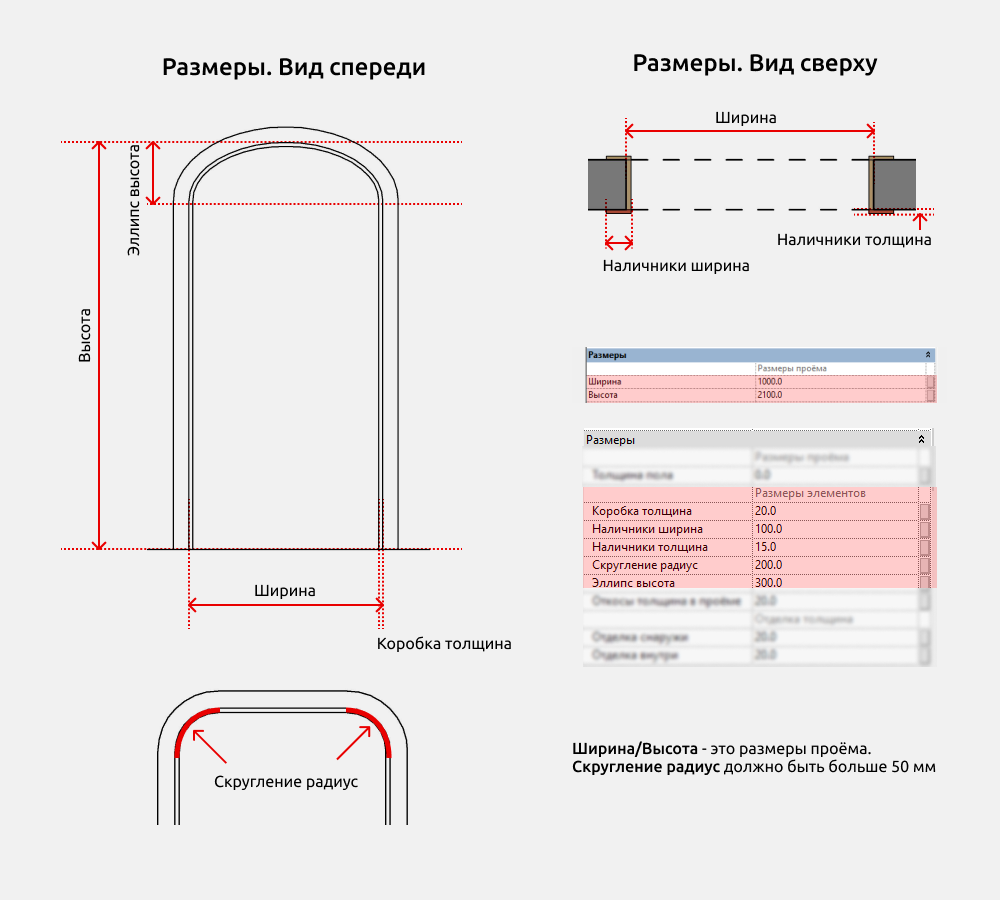

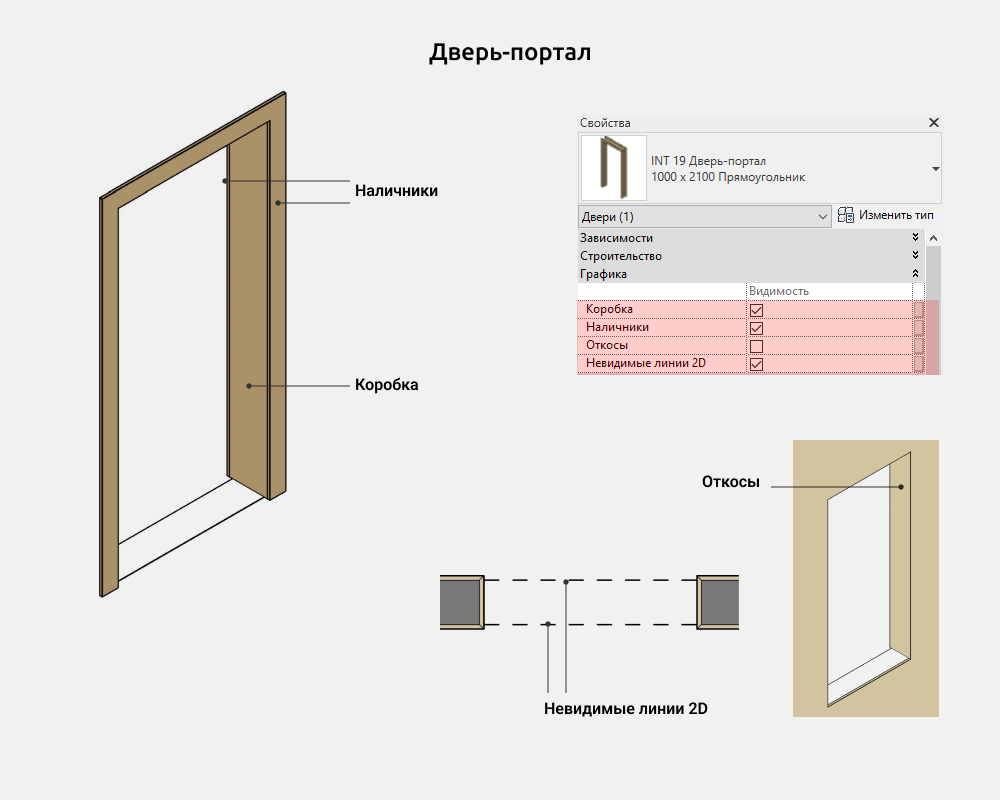

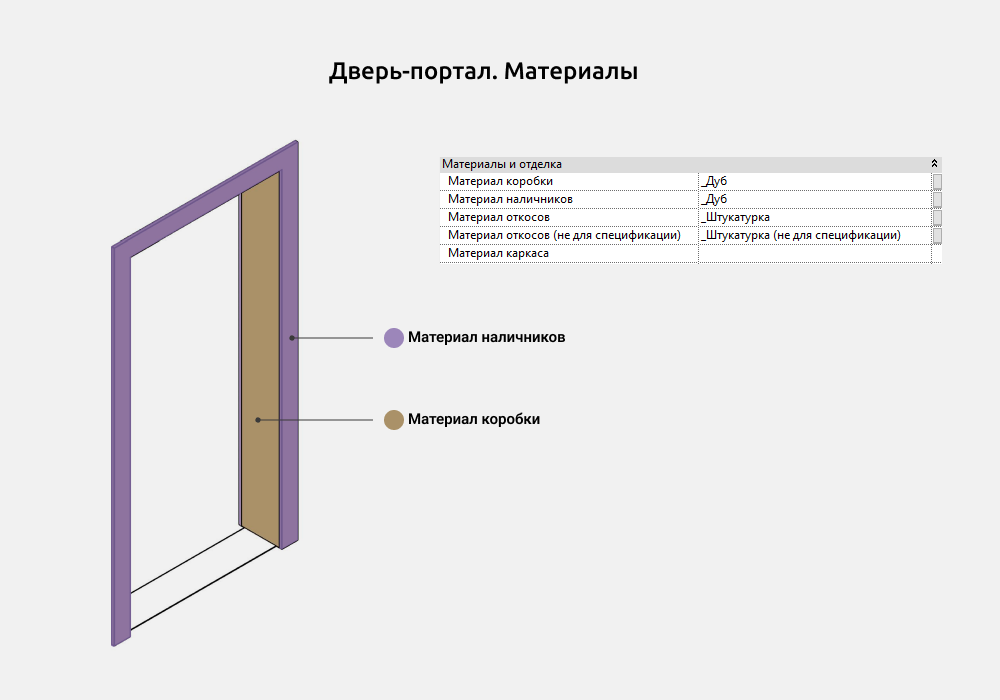

Дверь-портал

Дверь-портал - это проём с обрамлением. Обрамление может быть с наличниками или откосами.

Типоразмеры называются по Ширине и Высоте проёма + форма проёма (1000х2100 Прямоугольник).

Здесь можно включить/выключить следующие элементы:

• Коробка
• Наличники
• Откосы
• Невидимые линии 2D

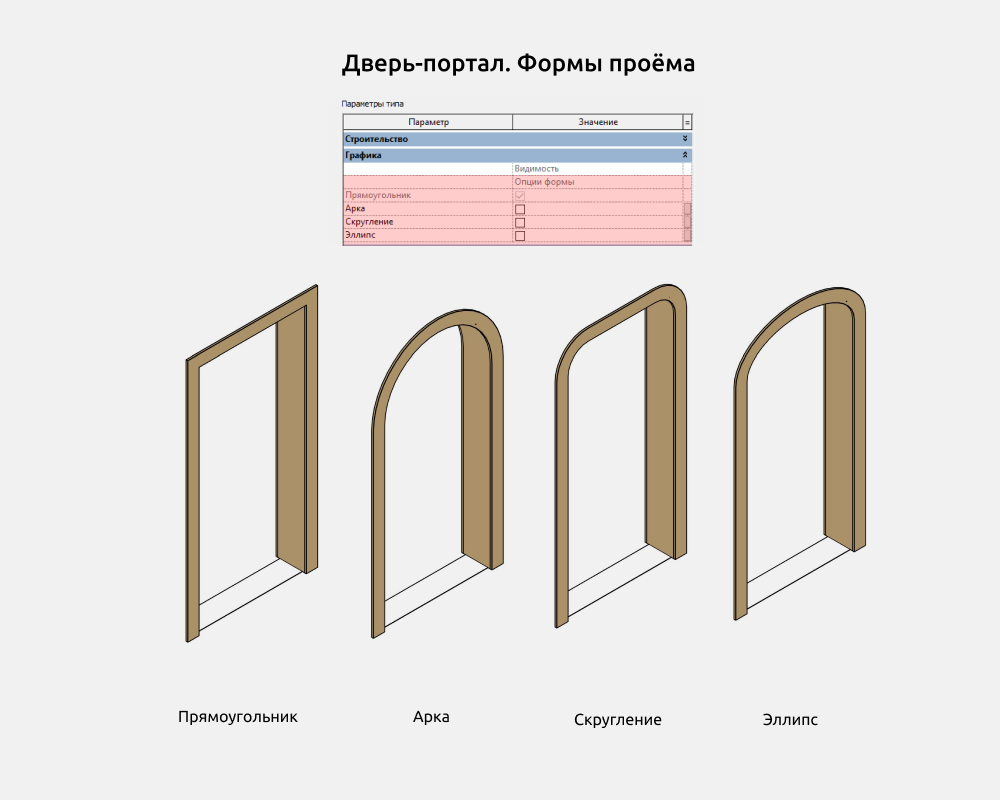

В семействе можно выбрать типоразмеры с разными формами проёма. Это:

• Прямоугольник
• Арка
• Скругление
• Эллипс

Ширина и Высота - это размеры проёма.

Скругление радиус должно быть больше 50мм.

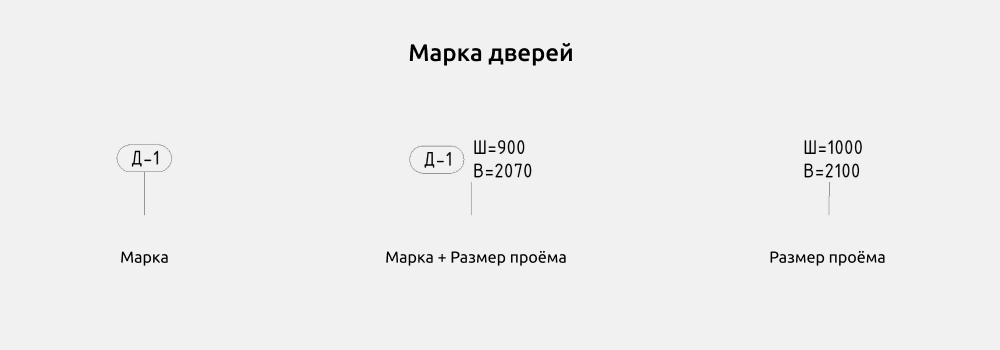

Марка для дверей

У марки дверей есть три типоразмера:

• Марка
• Марка+Размер проёма
• Размер проёма

5. ОФОРМЛЕНИЕ

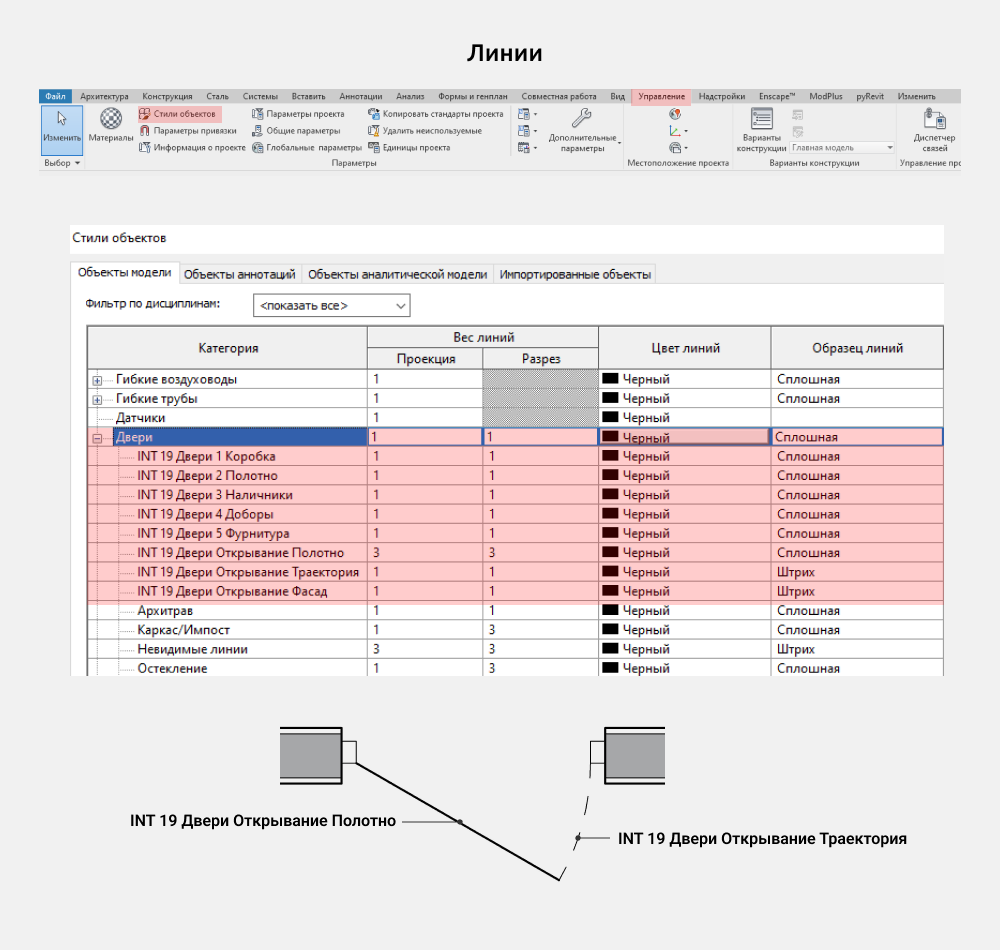

Настройки графики

Чтобы поменять цвет/вес/тип линий семейств, нужно перейти в Управление - Стили объектов - Двери.
