Ретро-розетки для Revit

Введение

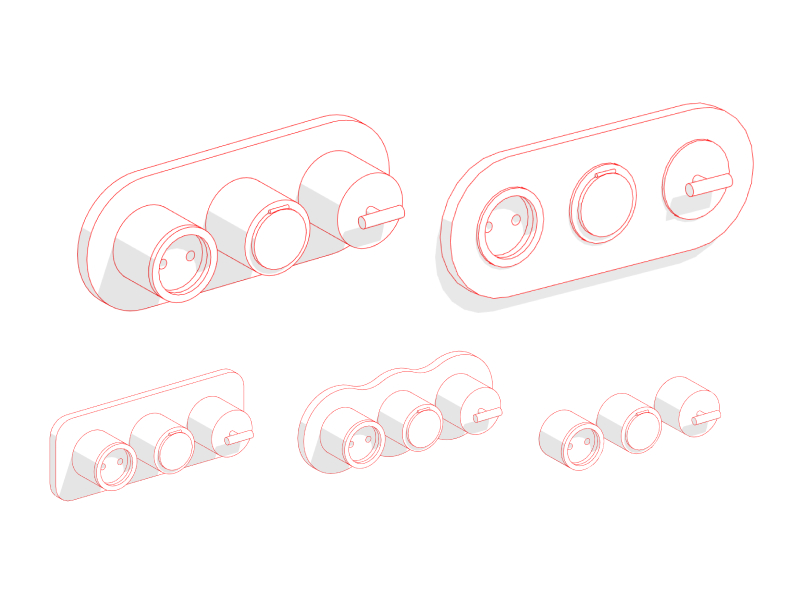

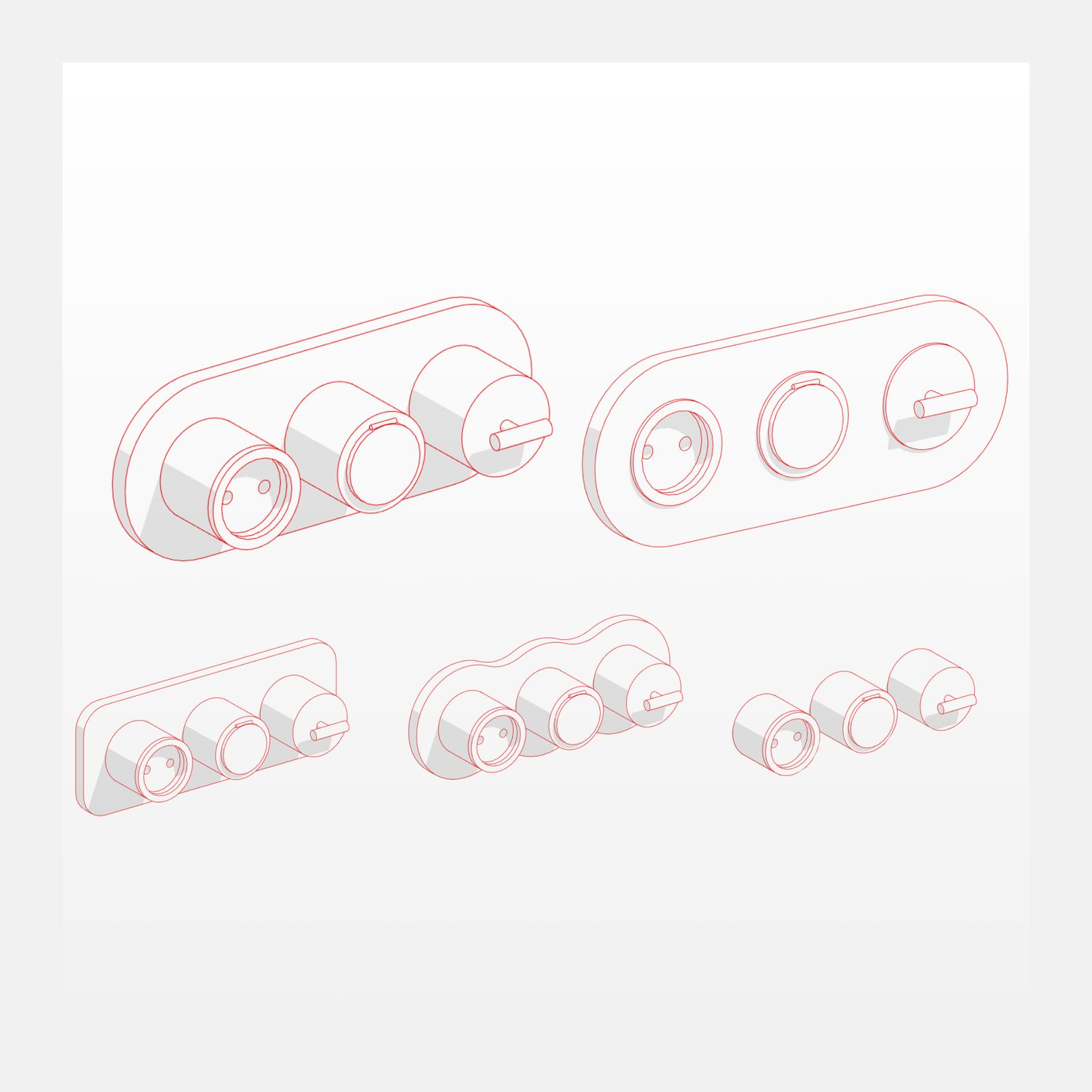

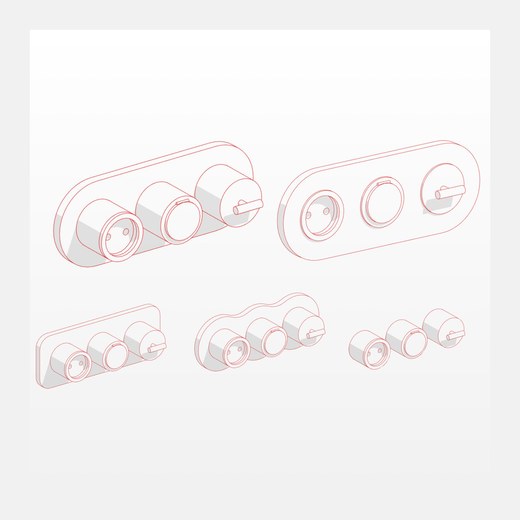

Данное семейство является дополнением к набору семейств Розетки. Выполненные в винтажном стиле розетки и выключатели продолжают логику работы с уже знакомыми всем Розетками и используют похожие условные обозначения, что позволяет использовать оба семейства в одном проекте.

1. Состав набора

Проект с загруженными семействами и спецификациями

17 Проект Ретро-Розетки.rvt

Загружаемые семейства

INT 01 Рамка ретро.rfa

INT 01 Рамка грань ретро.rfa

Марки

INT 01 Марка розеток.rfa

INT 01 Марка розеток — 21.rfa

2. Загрузка семейства

Семейство INT 01 Рамка ретро - основное для работы. Размещается на плане этажа или плане потолка вплотную к стене. Ему можно задавать высоту.

Семейство INT 01 Рамка грань ретро размещается на плане или в 3Д на поверхности. Чаще всего используется для размещения в полу или потолке. Ему нельзя задать высоту - Рамка грань размещается на выбранной основе без смещения!

Для работы достаточно загрузить в проект семейства  INT 01 Рамка ретро и INT 01 Рамка грань ретро или скопировать их при помощи комбинаций клавиш Ctrl+C в свой проект из 01 Проект Ретро-Розетки.rvt

Высота размещения задаётся параметром INT_Отступ от пола или, в случае использования семейств INT 01 Рамка грань ретро, не задаётся, так как зависит от высоты основы, на которой эти семейства размещены

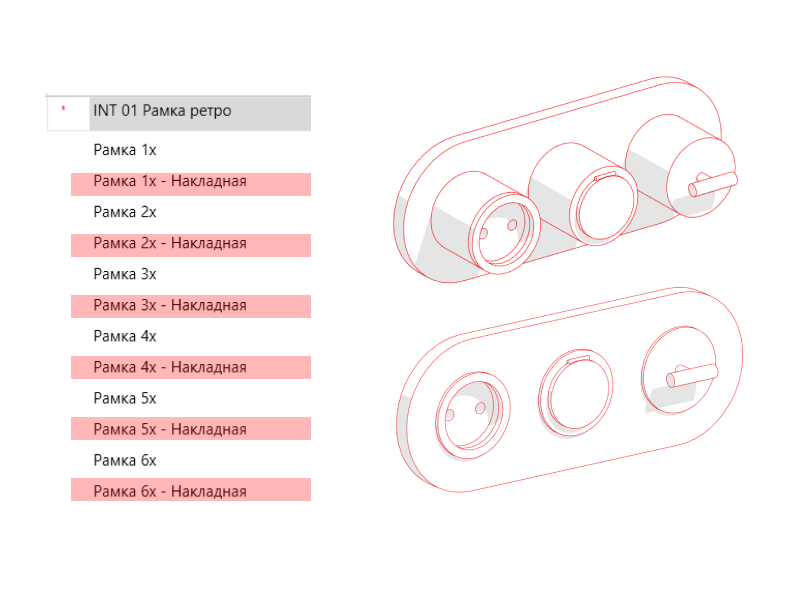

3. Накладные/встроенные рамки

Все рамки представленны в 2х типах - Встроенная и Накладная. Достаточно выбрать нужный типоразмер и рамка станет накладной или встроенной.

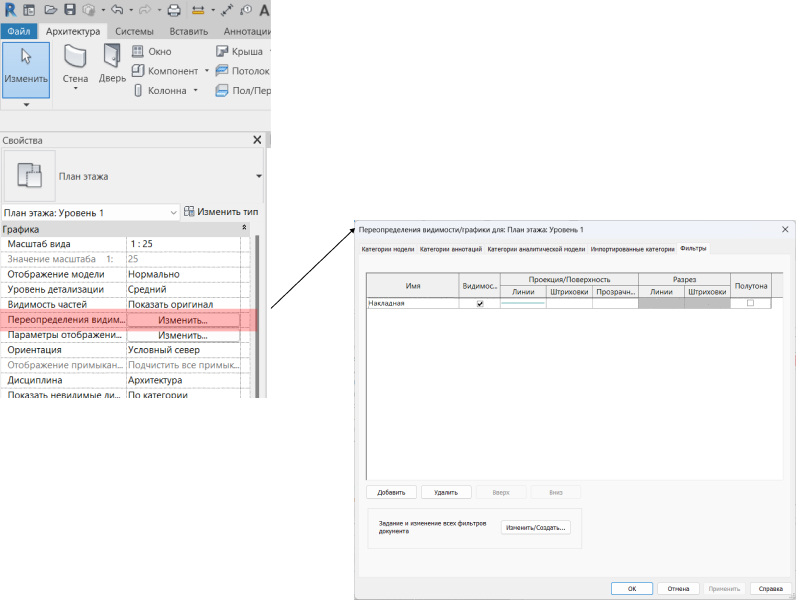

Накладные механизмы можно выделить цветом при помощи фильтра видимости/графики, который необходимо скопировать из проекта-примера.

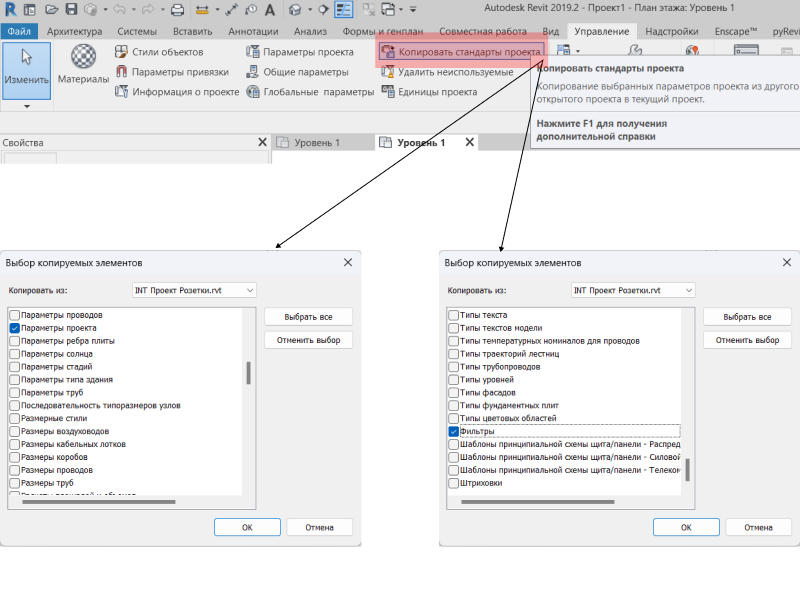

Необходимо открыть ваш проект, в во второй вкладке проект 01 Проект Ретро-Розетки.rvt, перейти в ваш рабочий файл и использовать функцию Копировать стандарты проекта. Так вы добавите в свой проект необходимые параметры и фильтр Переопределения/Графики

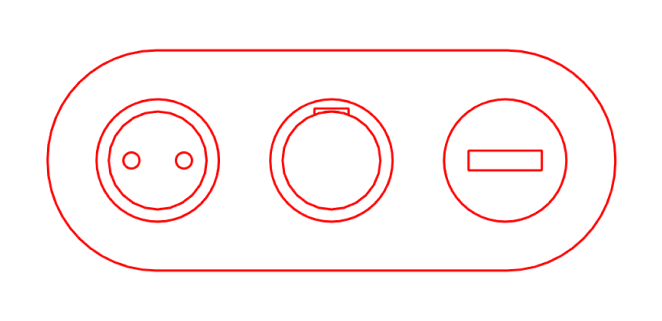

4. Механизмы

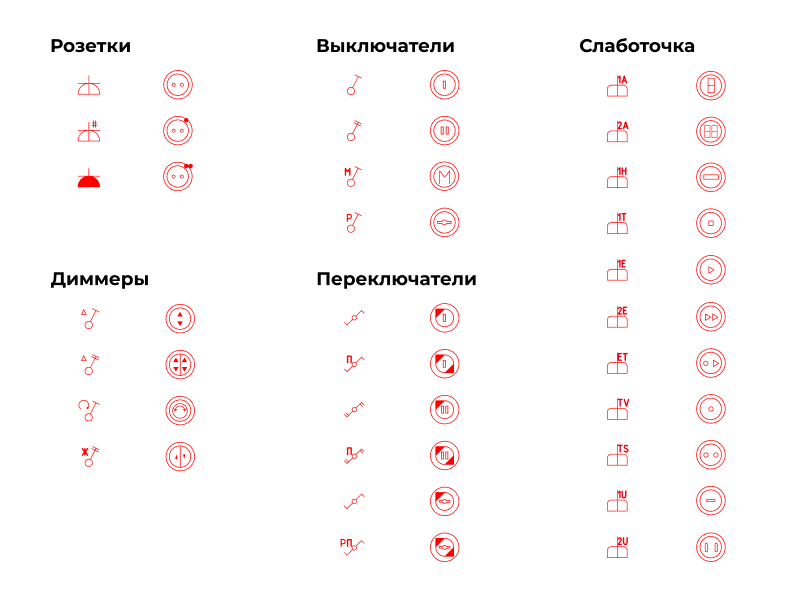

В набор входят 3 типа розеток, 4 типа выключателей, 6 типов переключателей, 4 типа диммеров и слаботочные механизмы.

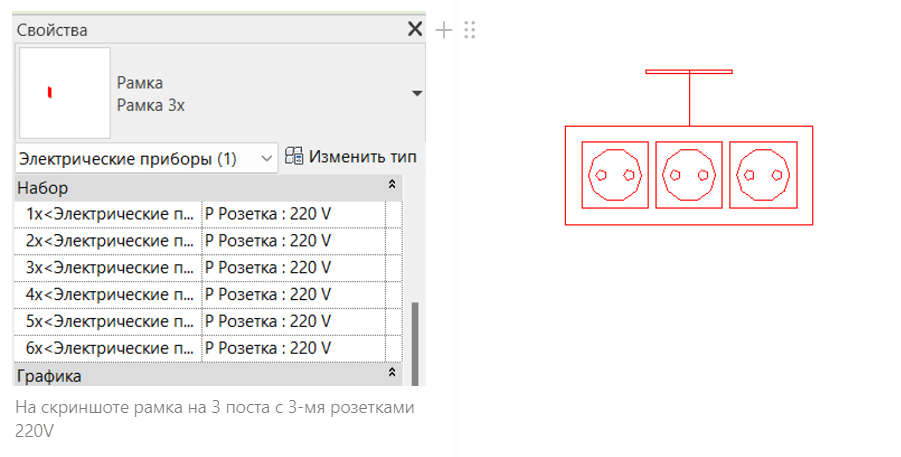

Чтобы выбрать наполнение рамки, нужно выбрать в выпадающем списке напротив параметров 1х, 2х, 3х, 4х, 5х, 6х нужное вам семейство розетки или выключателя с префиксами В (выключатель) или Р (розетка)

5. Редактирование УГО

В случае, если вам необходимо изменить УГО прибора в спецификации, вы можете отредактировать векторный файл с изображением электроприбора. Файлы собраны в папке (ссылка на картинки)

Файлы сохранены в формате .svg и вы можете отредактировать их в любом векторном оффлайн или онлайн редакторе (например, в figma)

Просмотр файлов доступен в любом браузере

Алгоритм замены изображения в проекте

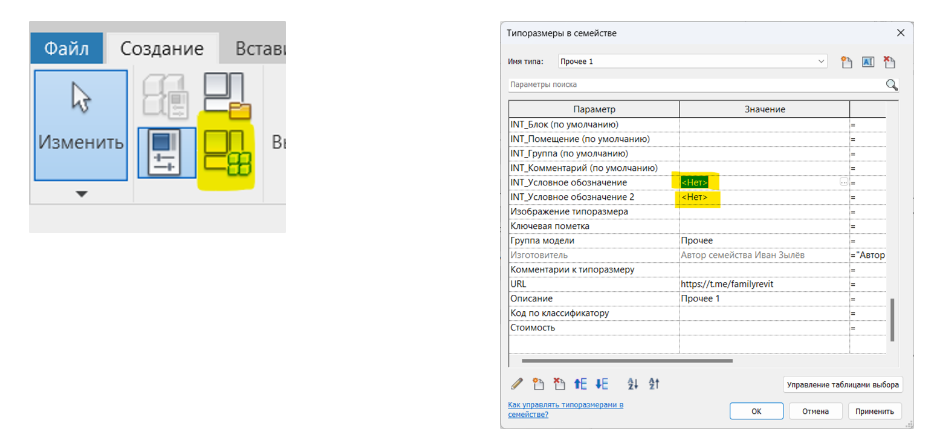

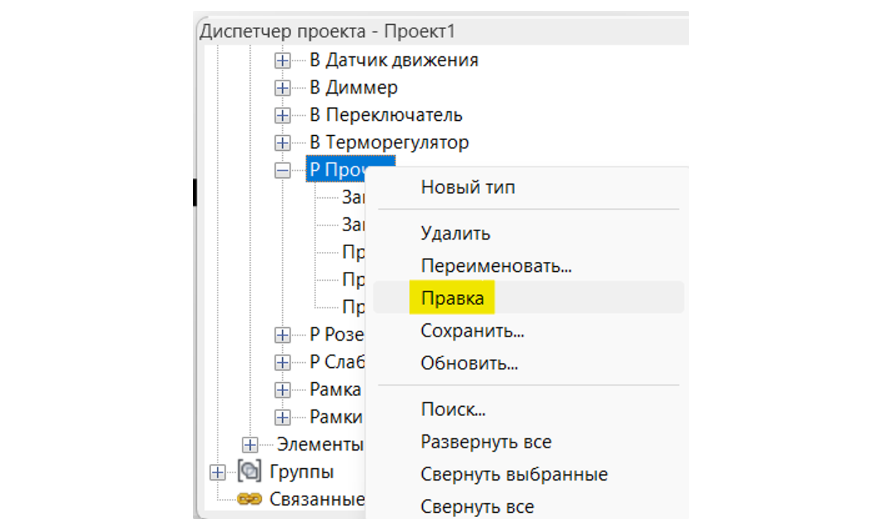

Чтобы загрузить обновлённое изображение в семейство необходимо найти в диспетчере проекта нужное семейство и нажать Правка

Вы попадёте в редактор семейства

Здесь вам нужно открыть окно Типоразмеры в семействе и заменить значения параметров INT_Условное обозначение для низкого уровня детализации или INT_Условное обозначение 2 для среднего уровня.

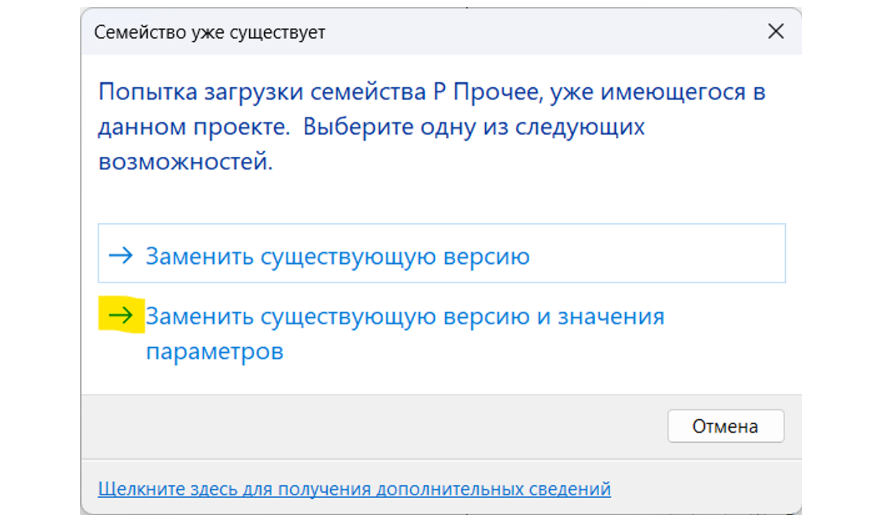

После этого необходимо заменить загрузить семейство в проект и выбрать опцию Заменить существующую версию и значения параметров

6. Спецификации

В проекте INT проект розетки собраны готовые спецификации

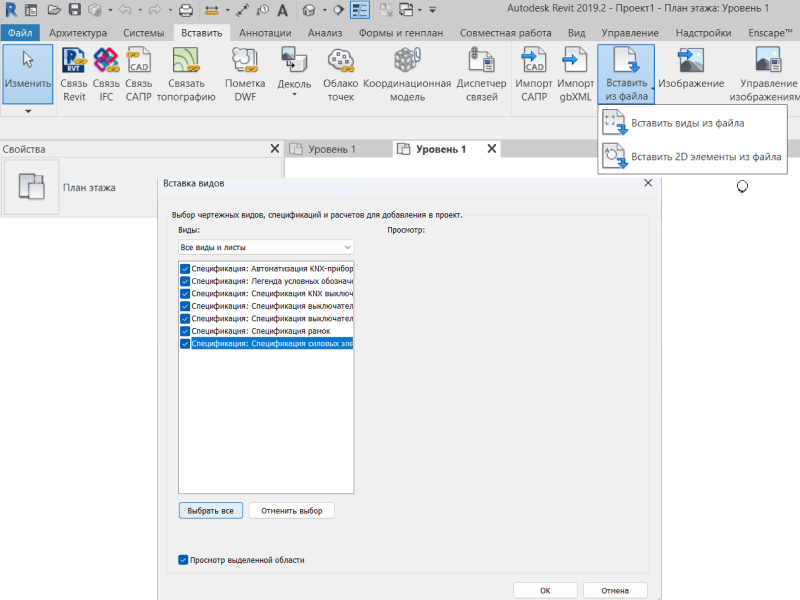

Их можно скопировать в свой проект с листа на лист используя сочетания клавиш ctrl+C и Ctrl+V или воспользоваться функцией Вставить из файла, затем выбрать проект INT Проект Розетки

Список спецификаций, заложенных в проект:

• Легенда условных обозначений
• Спецификация рамок
• Спецификация выключателей
• Спецификация розеток
