Стеллажи для Revit

1. ОБЩИЕ ДАННЫЕ​

  • Название набора: Стеллажи
  • Версия набора 1.1.0
  • Версия Revit: 2019

Описание​

Набор семейств стеллажей для Revit предназначен для работы в Autodesk Revit и использования в BIM-проектах интерьеров и архитектуры. Библиотека включает параметрические семейства стеллажей и декора.

Набор предназначен для дизайнеров интерьера, архитекторов и проектировщиков, работающих в Autodesk Revit над жилыми и общественными объектами.

Загрузка и размещение​

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект со стеллажами и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

2. СОСТАВ НАБОРА​

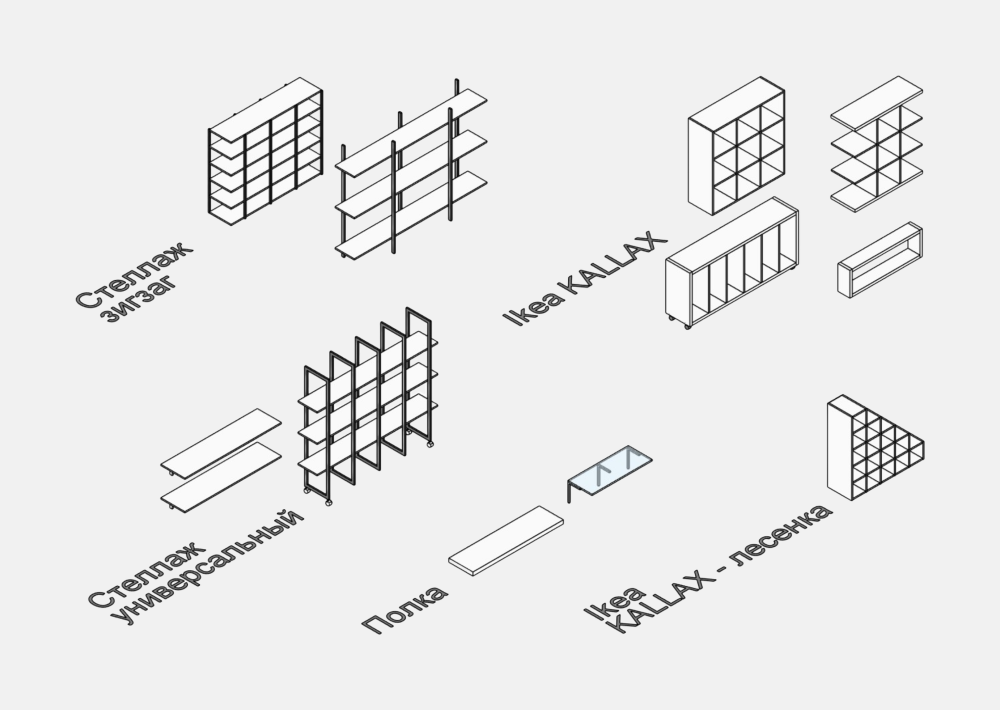

Стеллажи для Revit — СОСТАВ НАБОРА

В состав набора входят следующие семейства стеллажей:

  • Ikea KALLAX - лесенка
  • Ikea KALLAX
  • Полка
  • Стеллаж зигзаг
  • Стеллаж универсальный

Стеллажи для Revit — СОСТАВ НАБОРА Семейства декора:

  • Книга
  • Накопитель для бумаг
  • Папка-регистратор
  • Рамка
  • Свеча узкая от 10 мм
  • Свеча широкая от 100 мм
  • Стеллаж универсальный
  • Ящик пластиковый
  • Ящик

3. СЕМЕЙСТВА​

Стеллажи​

Общее. Размеры​

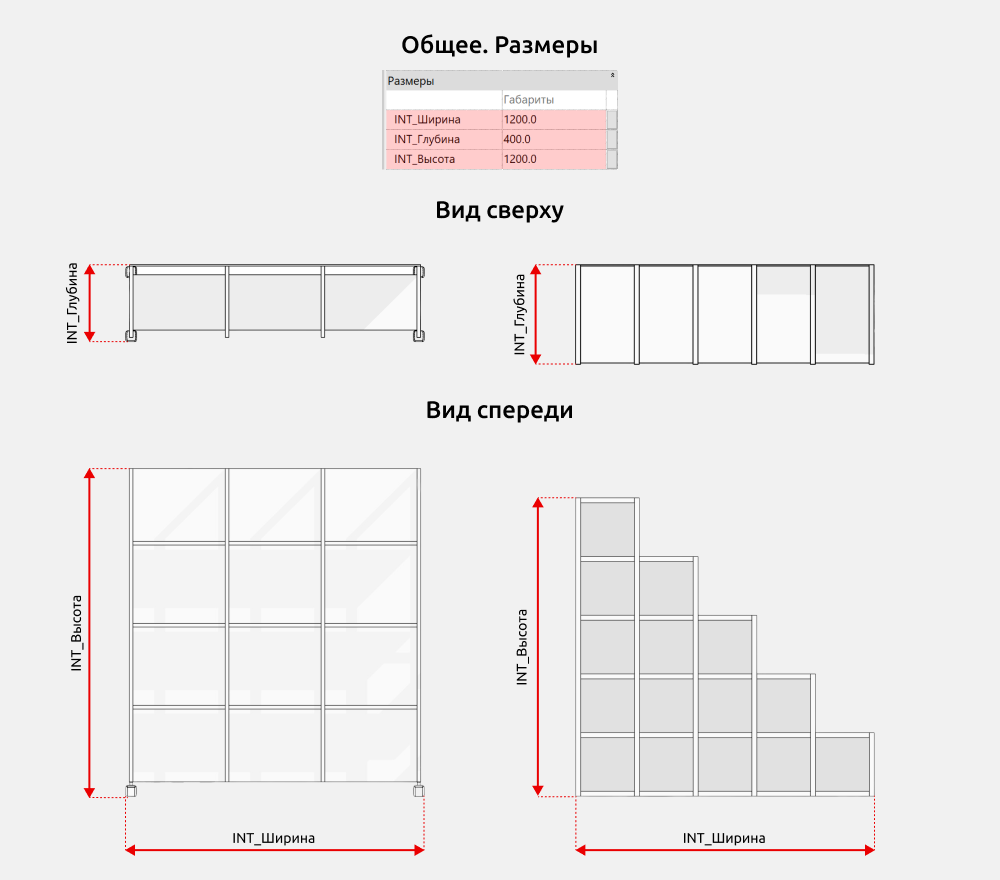

Стеллажи для Revit — Общее. Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют габаритами стеллажей.

Ikea KALLAX - лесенка​

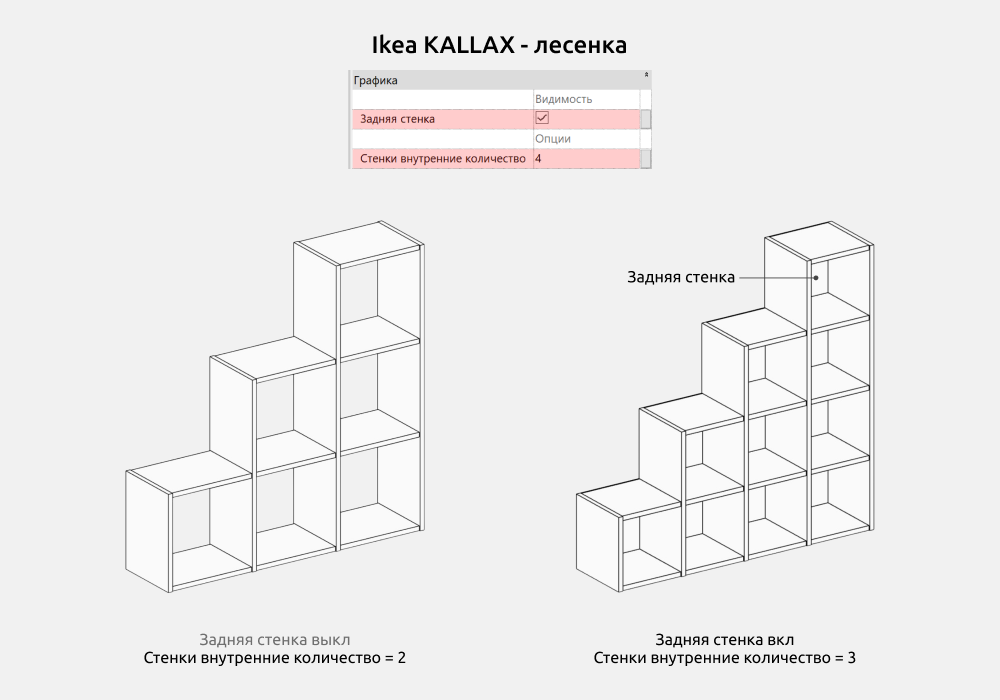

Стеллажи для Revit — Ikea KALLAX - лесенка

Здесь можно включить/выключить следующие элементы:

  • Задняя стенка

Можно изменять количество внутренних стенок с помощью параметра “Стенки внутренние количество”.

Ikea KALLAX​

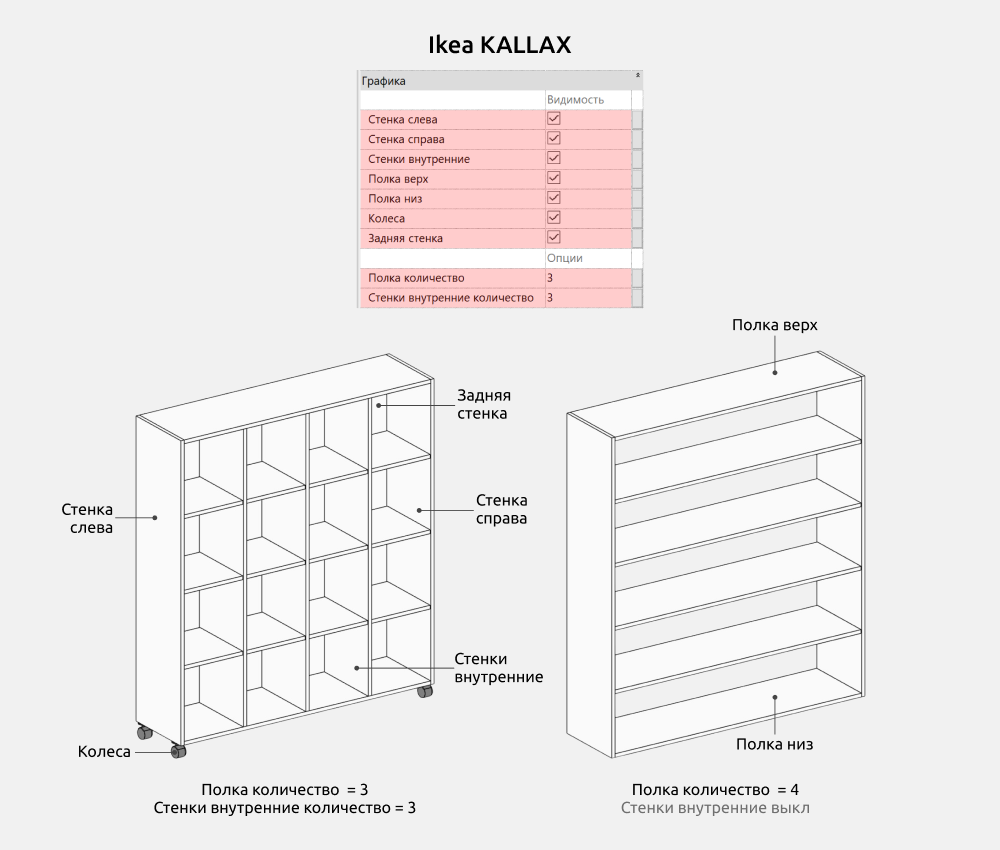

Стеллажи для Revit — Ikea KALLAX

Здесь можно включить/выключить следующие элементы:

  • Стенка слева
  • Стенка справа
  • Стенки внутренние
  • Полка верх
  • Полка низ
  • Колеса
  • Задняя стенка

Можно изменять количество полок с помощью параметра “Полка количество”.

Можно изменять количество внутренних стенок с помощью параметра “Стенки внутренние количество”.

Размеры​

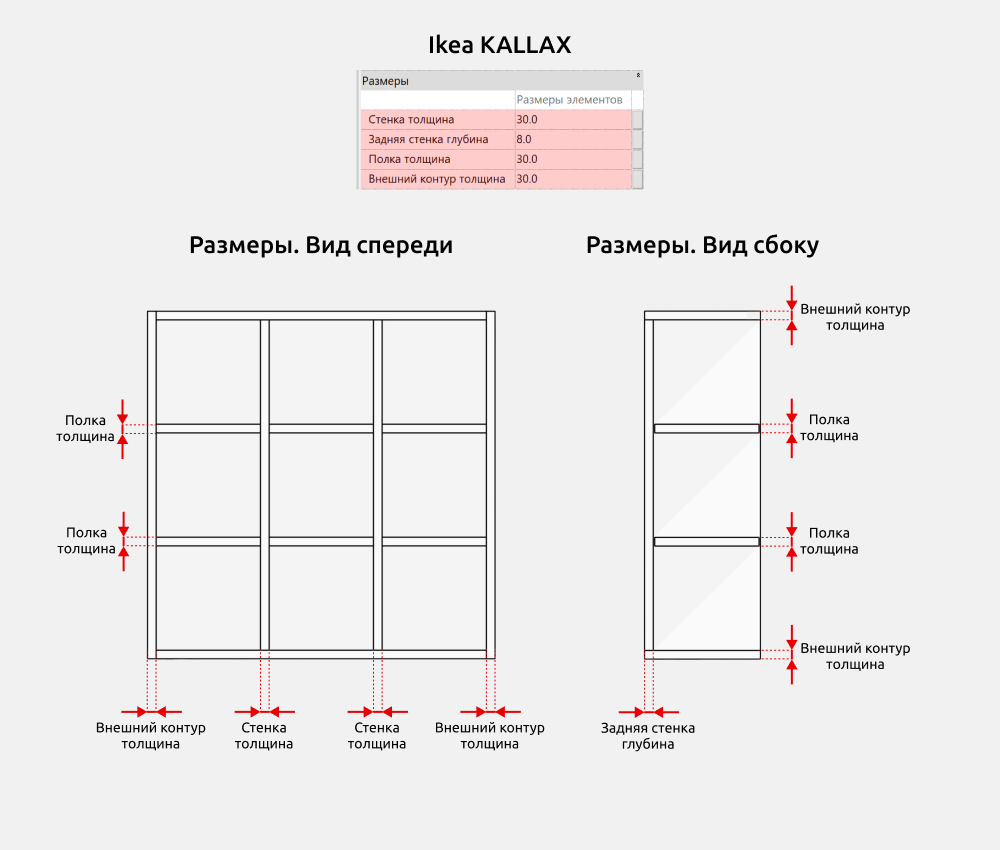

Стеллажи для Revit — Размеры

“Стенка толщина”: толщина внутренних стенок.

“Задняя стенка глубина”: глубина задней стенки.

“Полка толщина”: толщина внутренних полок.

“Внешний контур толщина”: толщина боковых стенок (слева/справа) и полок (верх/низ).

Полка​

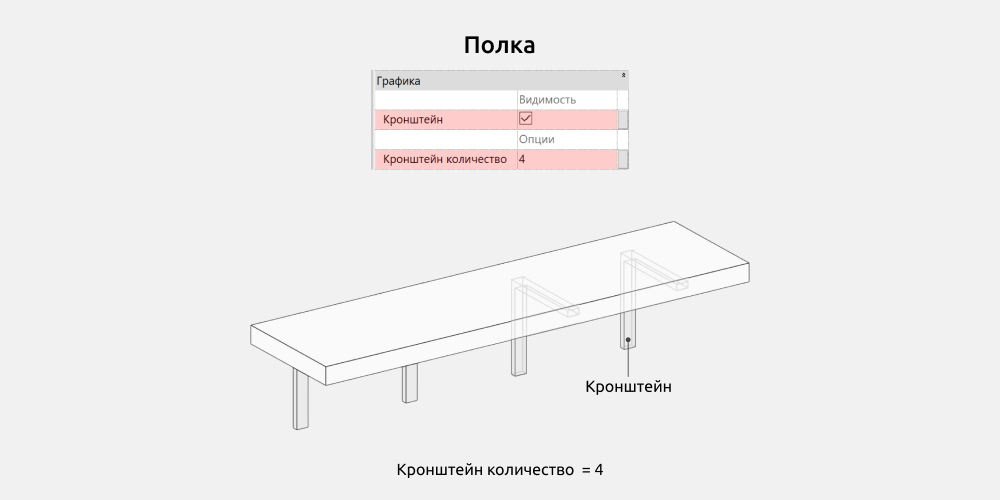

Стеллажи для Revit — Полка

Здесь можно включить/выключить следующие элементы:

  • Кронштейн

Можно изменять количество кронштейнов с помощью параметра “Кронштейн количество”.

Размеры​

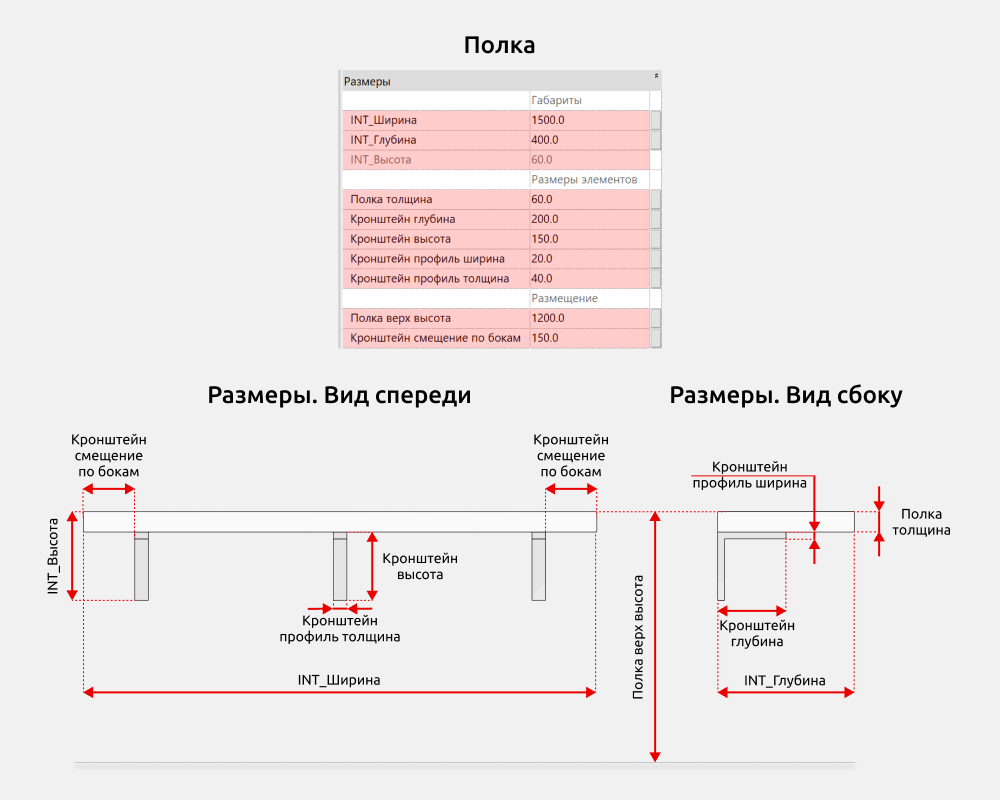

Стеллажи для Revit — Размеры

Параметры “INT_Ширина”, “INT_Глубина” и “INT_Высота” управляют габаритами полки.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, “INT_Высота”. Параметр показывает высоту полки и складывается из толщины полки и высоты кронштейна.

Высотой размещения полки можно управлять с помощью параметра “Полка верх высота”.

Отступом кронштейнов по ширине полки можно управлять с помощью параметра “Кронштейн смещение по бокам”.

Стеллаж зигзаг​

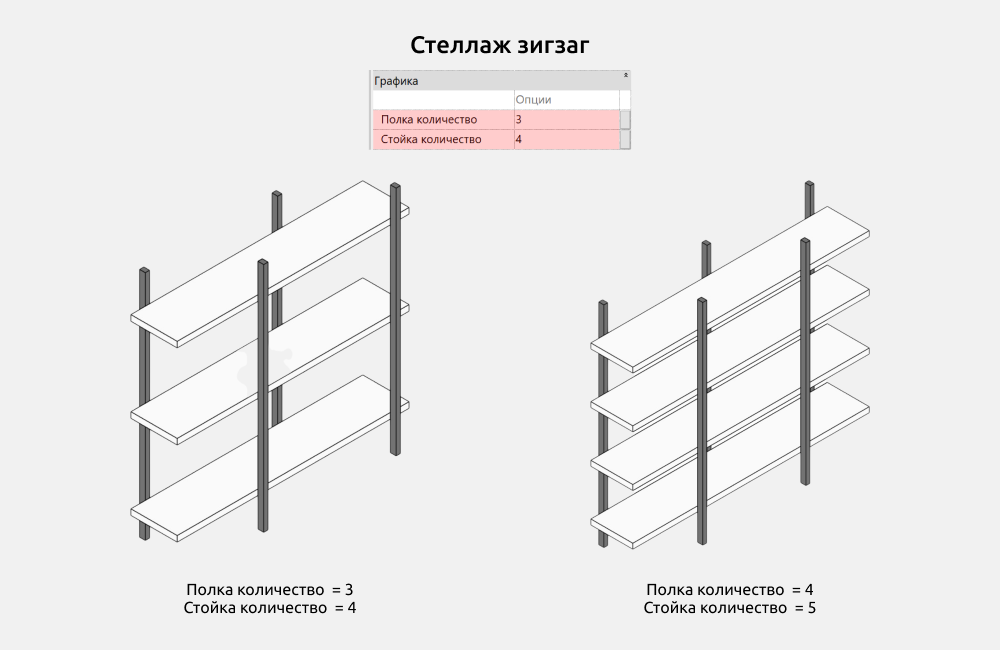

Стеллажи для Revit — Стеллаж зигзаг

Для стеллажа зигзаг можно изменять количество полок и стоек с помощью параметров “Полка количество” и “Стойка количество”.

Размеры​

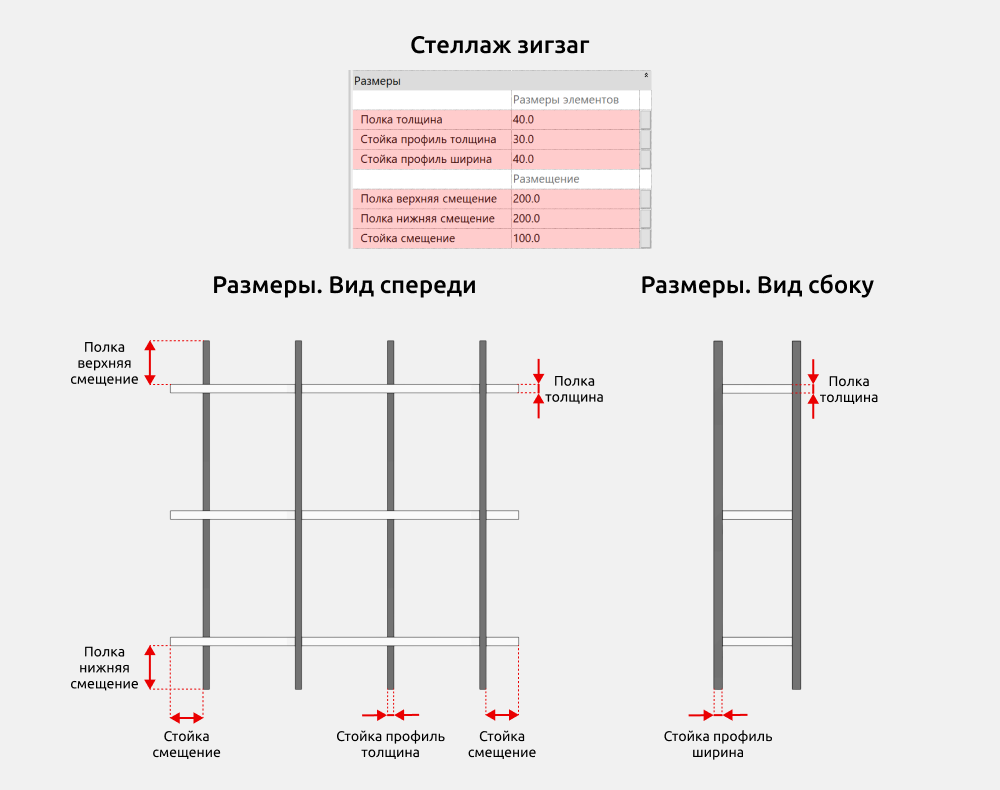

Стеллажи для Revit — Размеры

Отступ стоек по ширине стеллажа регулируется параметром «Стойка смещение».

Ширина и толщина профиля стойки задается параметрами «Стойка профиль толщина» и «Стойка профиль ширина».

Смещение верхней и нижней полок изменяется с помощью «Полка верхняя смещение» и «Полка нижняя смещение».

Толщину полки регулирует параметр «Полка толщина».

Стеллаж универсальный​

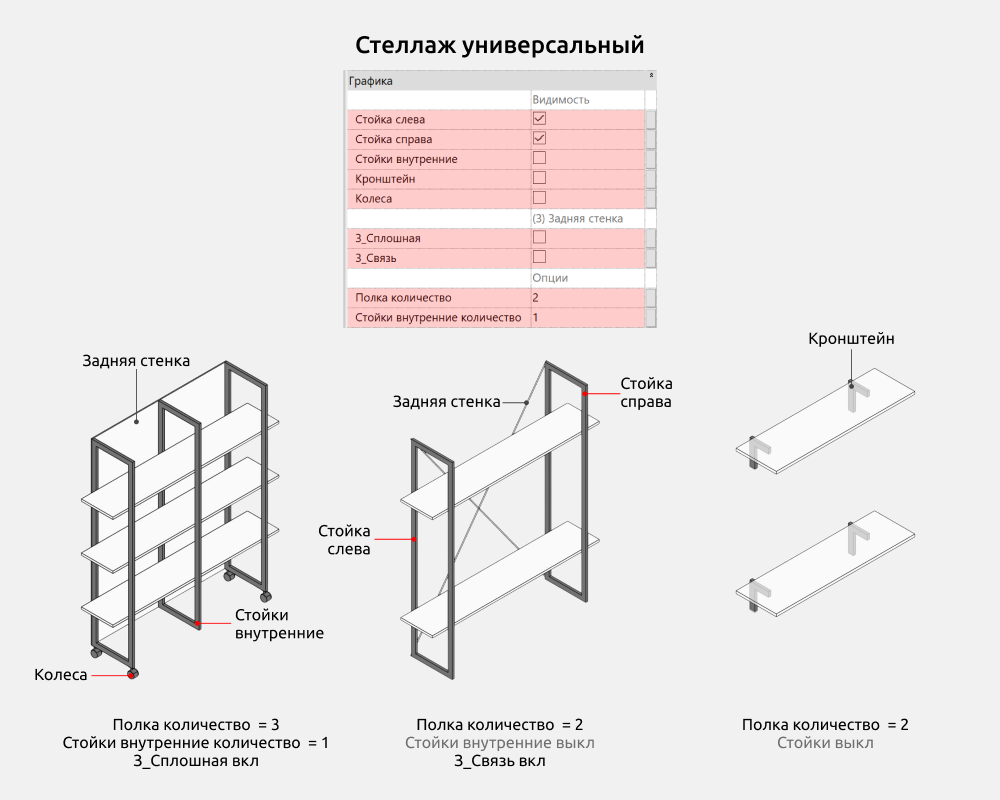

Стеллажи для Revit — Стеллаж универсальный

Здесь можно включить/выключить следующие элементы:

  • Стойка слева
  • Стойка справа
  • Стойки внутренние
  • Кронштейн
  • Колеса

Выбор типа задней стенки:

  • З_Сплошная
  • З_Связь

Для стеллажа можно изменять количество полок и внутренних стоек с помощью параметров “Полка количество” и “Стойки внутренние количество”.

Размеры​

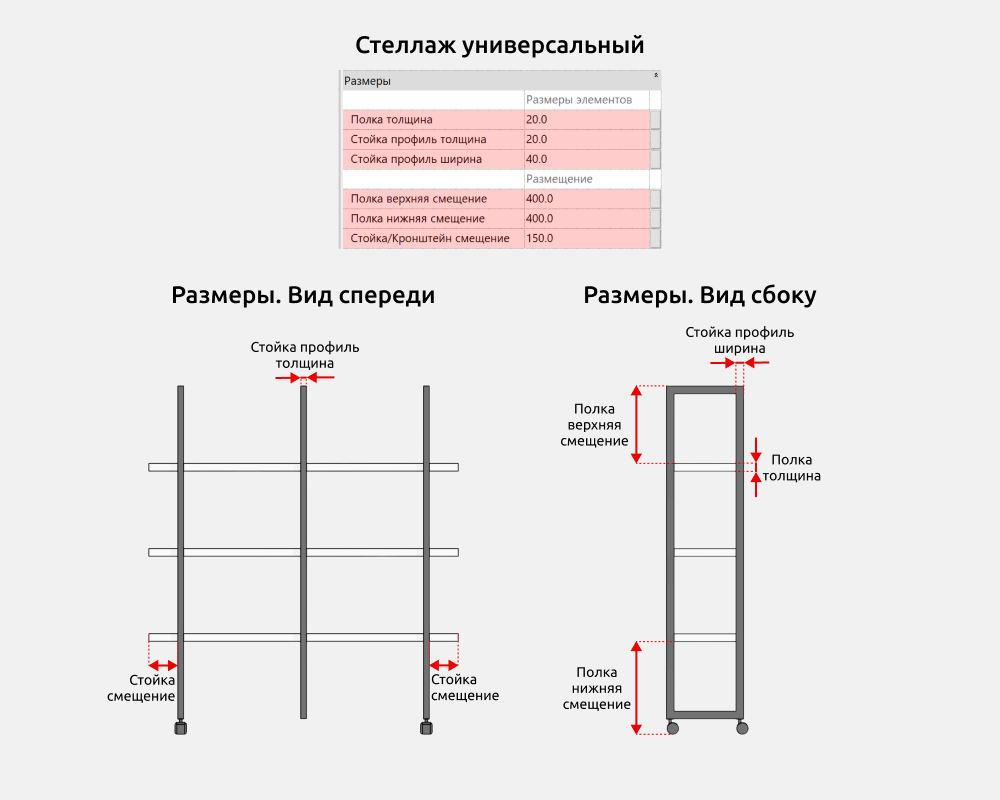

Стеллажи для Revit — Размеры

Отступ стоек по ширине стеллажа регулируется параметром «Стойка/кронштейн смещение».

Ширина и толщина профиля стойки задается параметрами «Стойка профиль толщина» и «Стойка профиль ширина».

Смещение верхней и нижней полок изменяется с помощью «Полка верхняя смещение» и «Полка нижняя смещение».

Толщину полки регулирует параметр «Полка толщина».

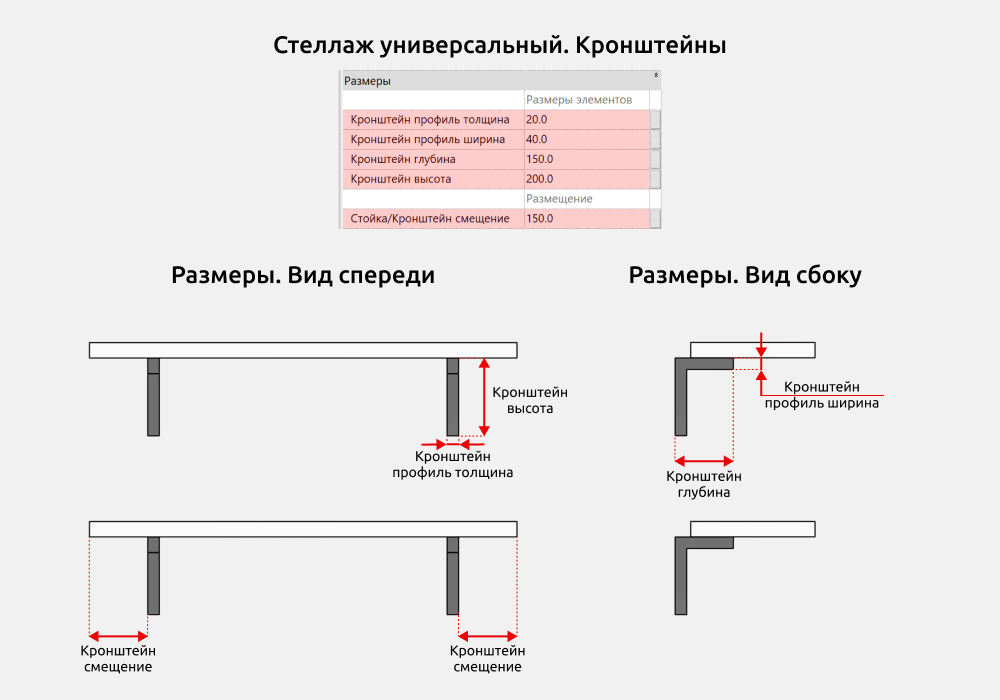

Стеллажи для Revit — Размеры

Отступом кронштейнов по ширине стеллажа можно управлять с помощью параметра “Стойка/Кронштейн смещение”.

Размерами кронштейна можно управлять с помощью параметров “Кронштейн глубина”, “Кронштейн высота”, “Кронштейн профиль толщина”, “Кронштейн профиль ширина”.

Опции​

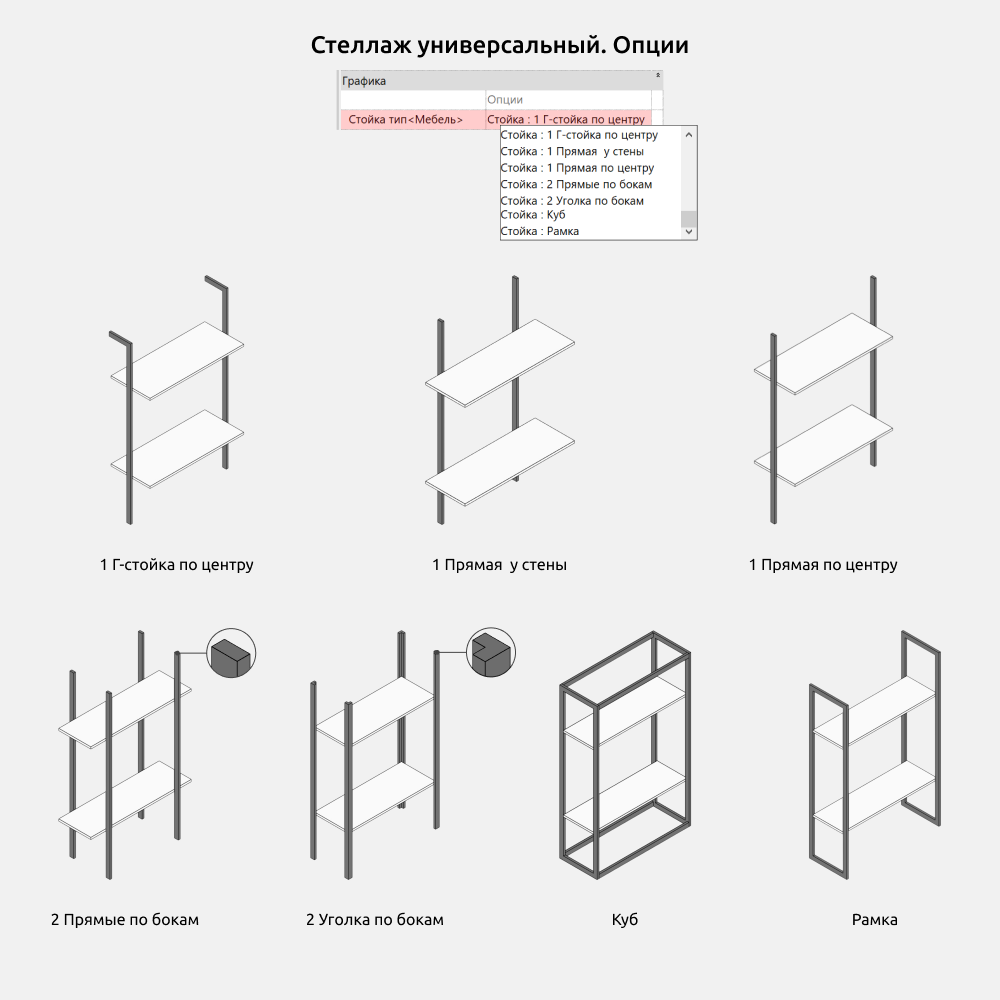

Стеллажи для Revit — Опции

В опциях можно выбрать тип стойки:

  • 1 Г-стойка по центру
  • 1 Прямая  у стены
  • 1 Прямая по центру
  • 2 Прямые по бокам
  • 2 Уголка по бокам
  • Куб
  • Рамка

Декор​

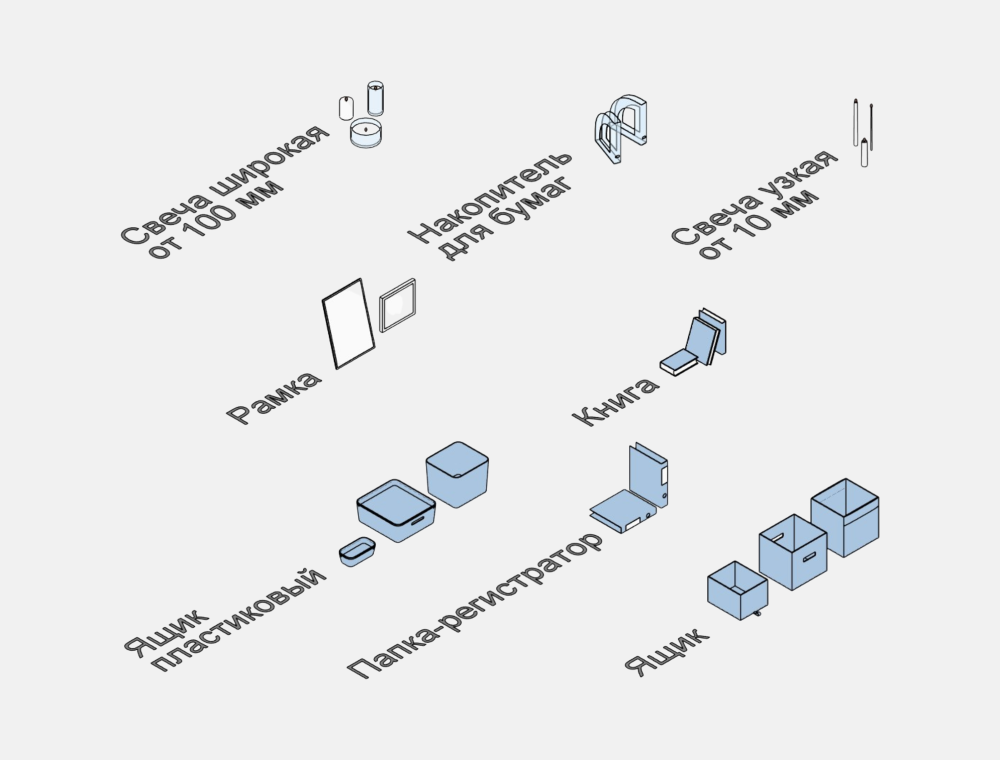

Стеллажи для Revit — Декор

Набор семейств декора позволяют наполнять стеллажи и открытые системы хранения в интерьере под разные сценарии.

Семейства имеют гибкую настройку габаритов (высота, ширина, глубина), позволяющую точно адаптировать наполнение под конкретные высоту, глубину и ширину полок.
