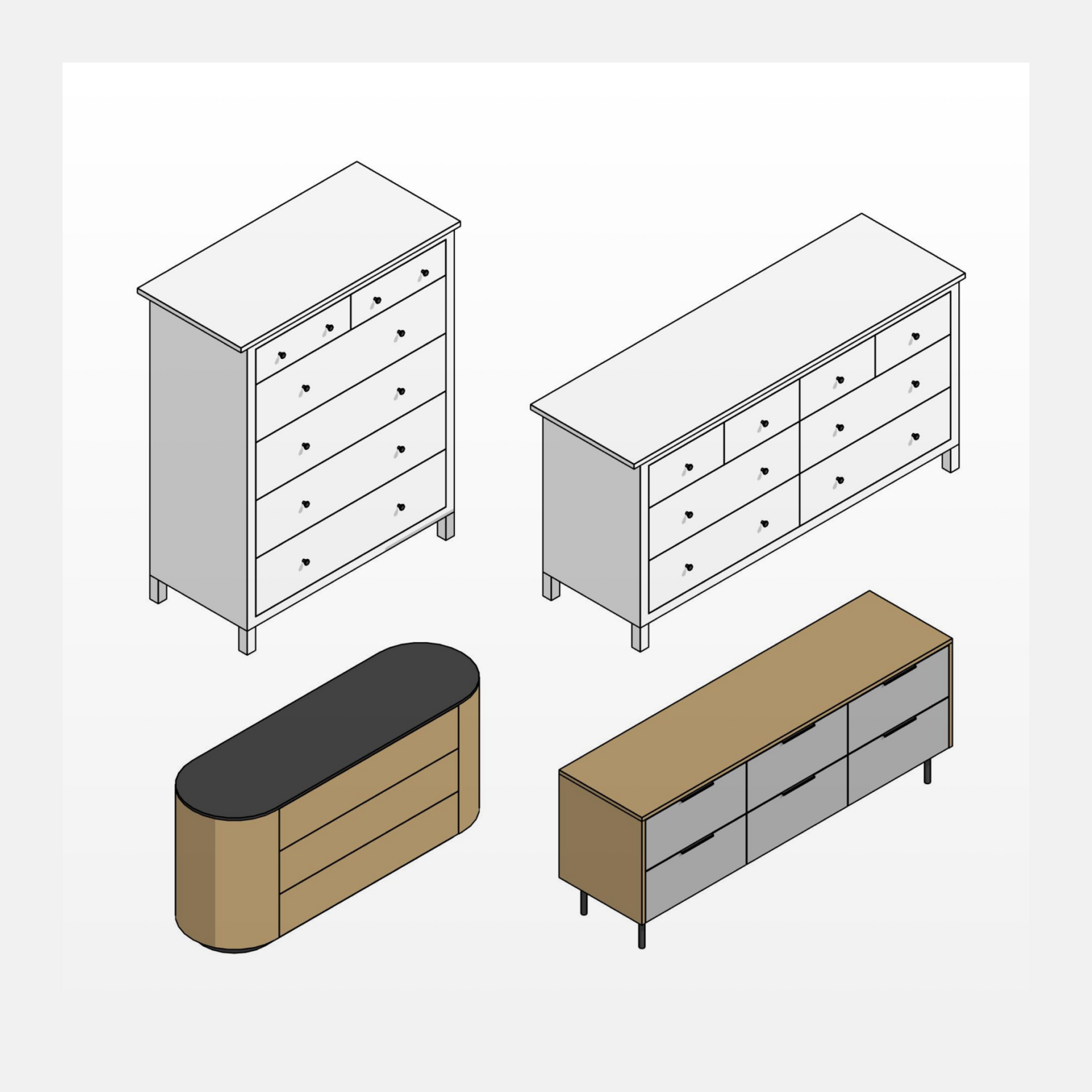

Тумбы и комоды для Revit

1. ОБЩИЕ ДАННЫЕ

• Название набора: Тумбы и комоды
• Версия набора 1.0.0
• Версия Revit: 2019

Описание

Этот набор семейств для Revit предназначен для моделирования тумб и комодов в Autodesk Revit.

С помощью семейств можно создать тумбы и комоды различной конфигурации по точным размерам.

Подходит дизайнерам интерьера и архитекторам. Для моделирования тумб и комодов мебельщиками семейства недостаточно детализированные.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект тумб и комодов и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

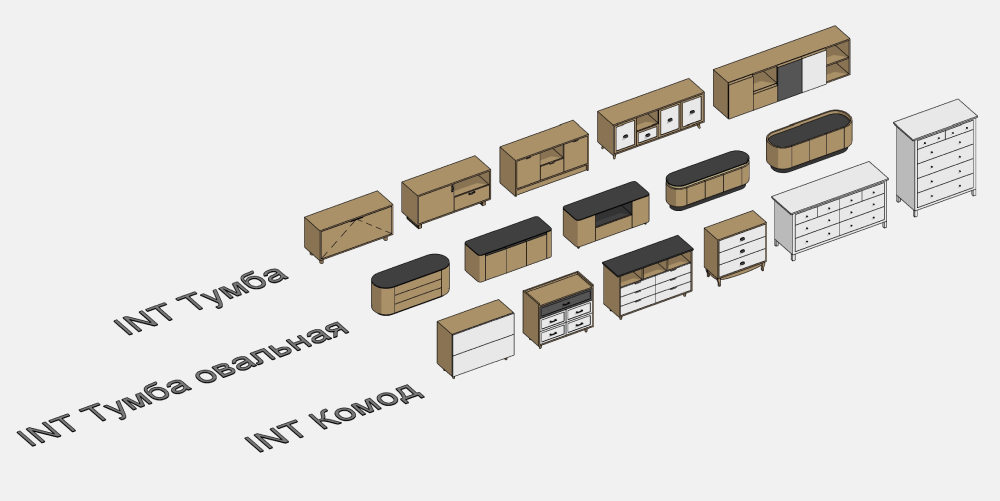

2. СОСТАВ НАБОРА

В состав набора входят следующие семейства:

• Тумба
• Тумба овальная
• Комод

3. ОБЩИЕ ЭЛЕМЕНТЫ СЕМЕЙСТВА КОМОД И ТУМБА

В этом разделе отображены повторяющиеся элементы и опции в семействах комод и тумба.

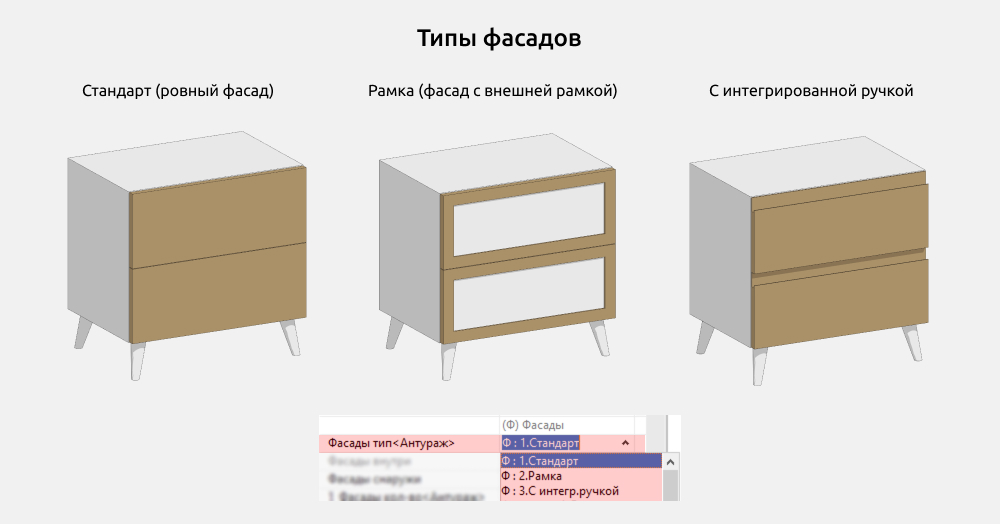

Фасады

В выпадающем списке типа фасадов:

• Стандарт (ровный фасад)
• Рамка (фасад с внешней рамкой)
• С интегрированной ручкой

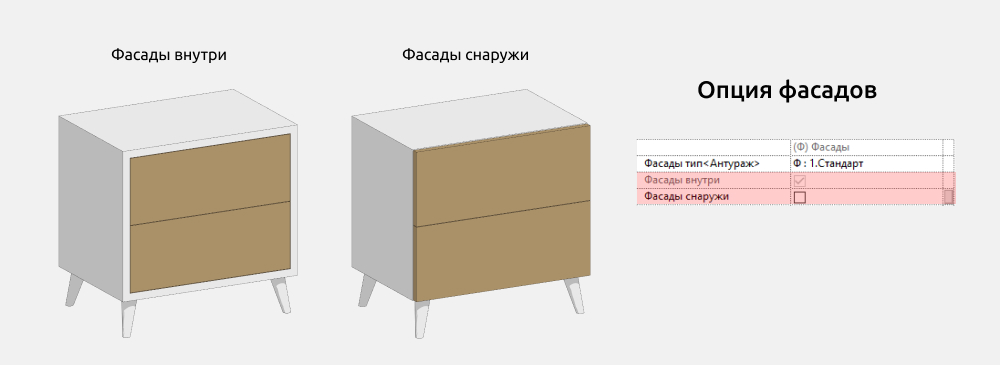

Все типы фасадов могут быть внутренними и наружными.

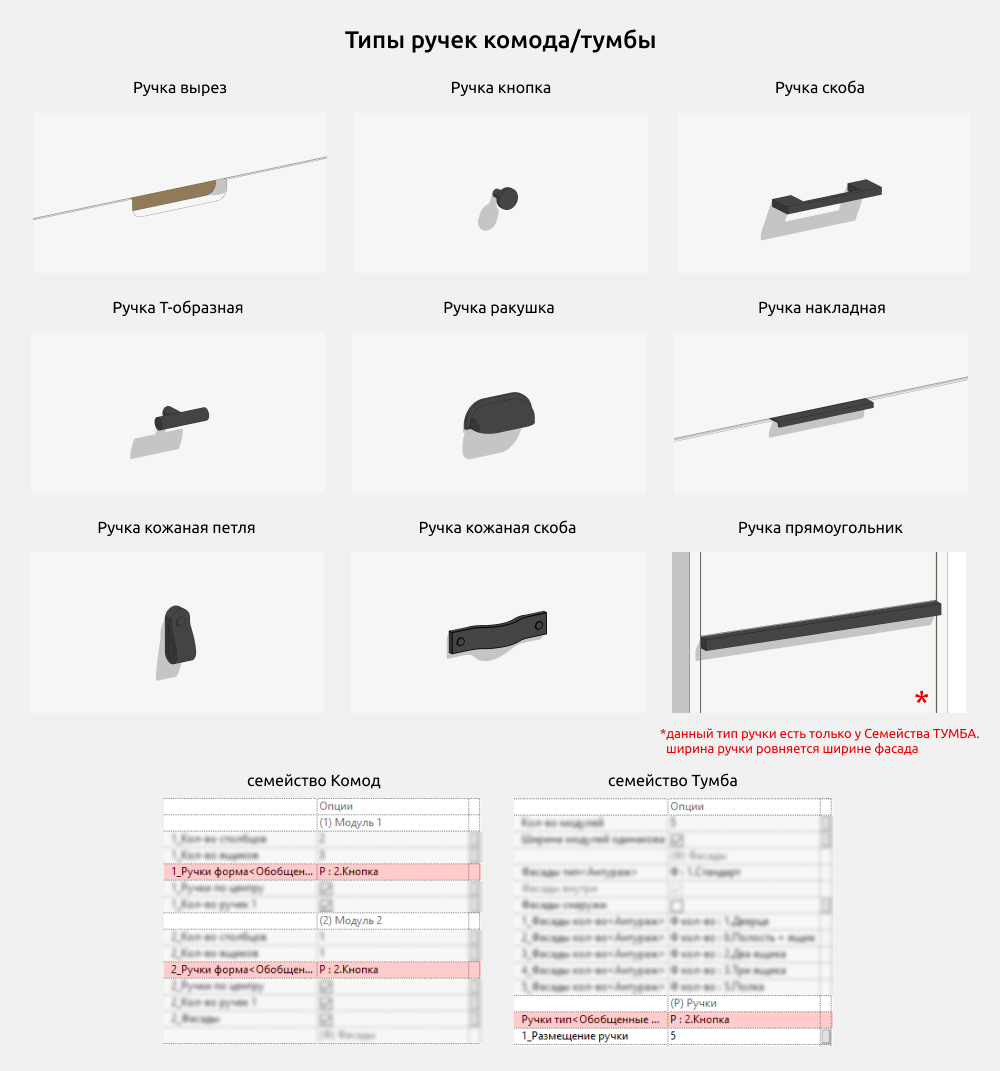

Ручки

В выпадающем списке формы ручек:

• Кнопка
• Вырез
• Скоба
• Кожаная петля
• Накладная
• Т-образная
• Ракушка
• Кожаная скоба
• Ручка прямоугольник (в ширину всего фасада)

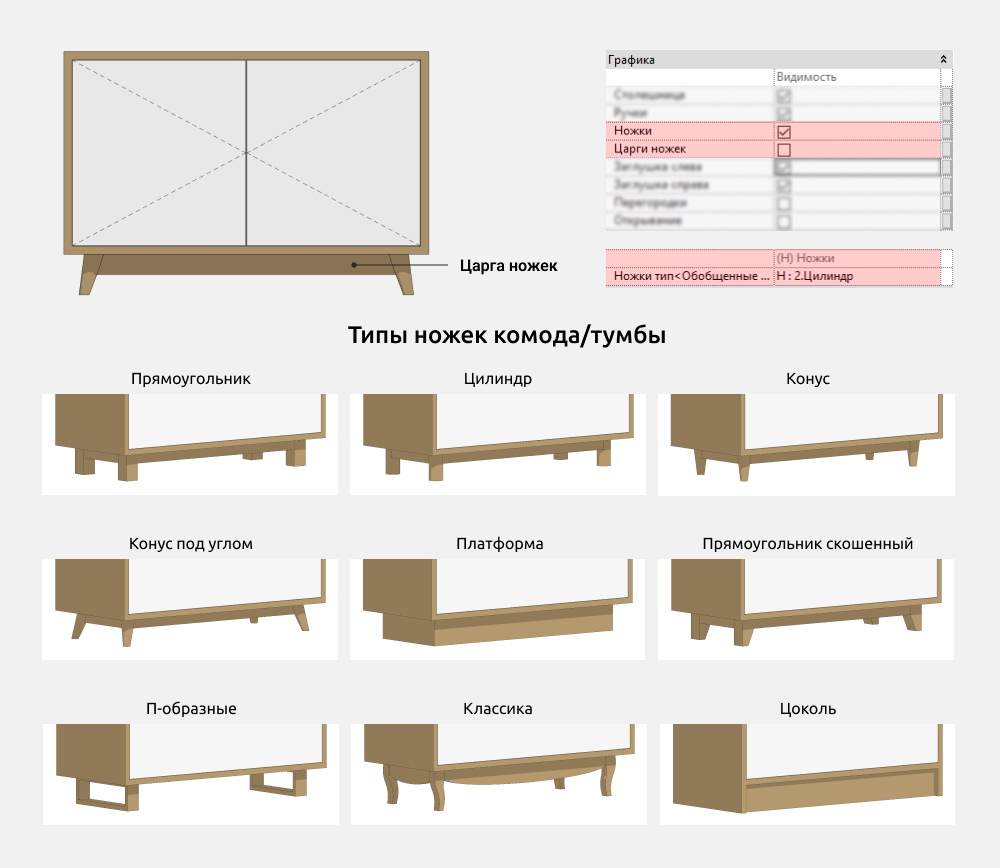

Ножки

В выпадающем списке форма ножек:

• Прямоугольник
• Цилиндр
• Конус
• Платформа
• Прямоугольник скошенный
• Конус под углом
• П-образные
• Цоколь
• Классика

У отдельностоящих ножек есть возможность включить/отключить царгу между ними.

4. СЕМЕЙСТВА

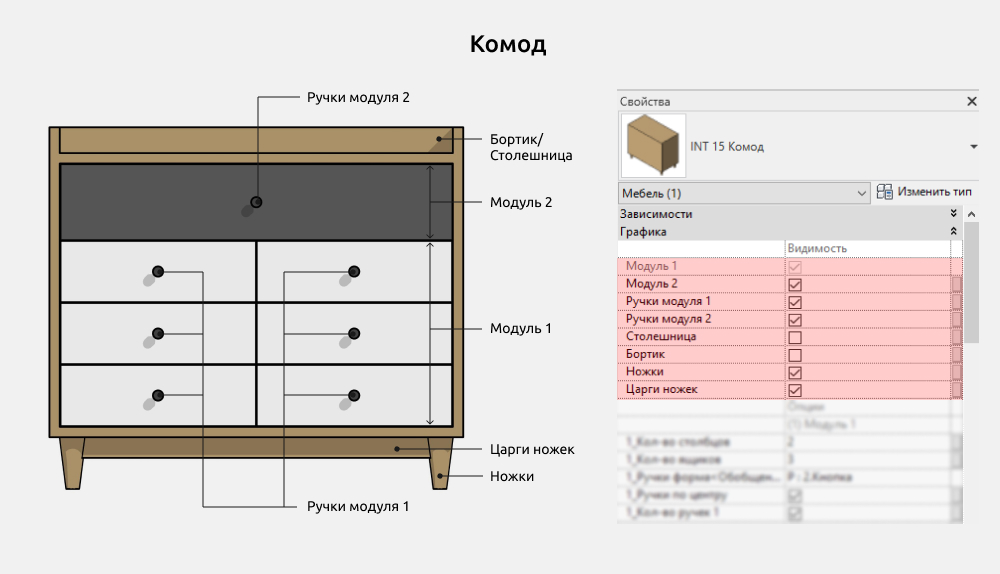

Комод

Семейство Комод используется для построения комодов различной конфигурации.

Здесь можно включить/выключить следующие элементы:

• Модуль 2
• Ручки модуля 1
• Ручки модуля 2
• Столешница
• Бортик
• Ножки
• Царги ножек

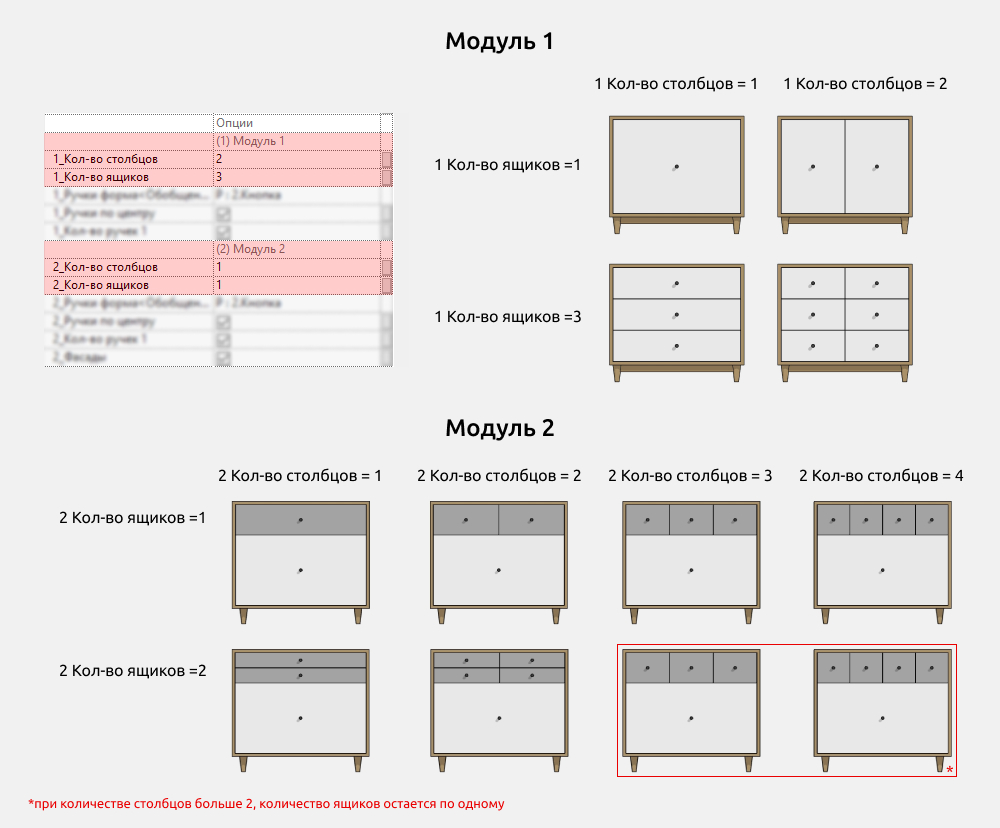

Опции комода

Количество фасадов может быть от 1 и более.

Ширина фасадов не задаётся, а считается автоматически.

В подсказках параметров есть информация о минимальных и максимальных значениях (для этого нужно навести мышку на нужный параметр и подождать, тогда и появится подсказка)

Модуль 1

1 Кол-во столбцов: от 1 до 2

1 Кол-во ящиков: от 1 и более

Модуль 2

2 Кол-во столбцов: от 1 до 4

2 Кол-во ящиков: от 1 и более

Количество ящиков по высоте может быть от 1 и более, но нужно следить за корректностью по размерам, чтобы не появилась ошибка.

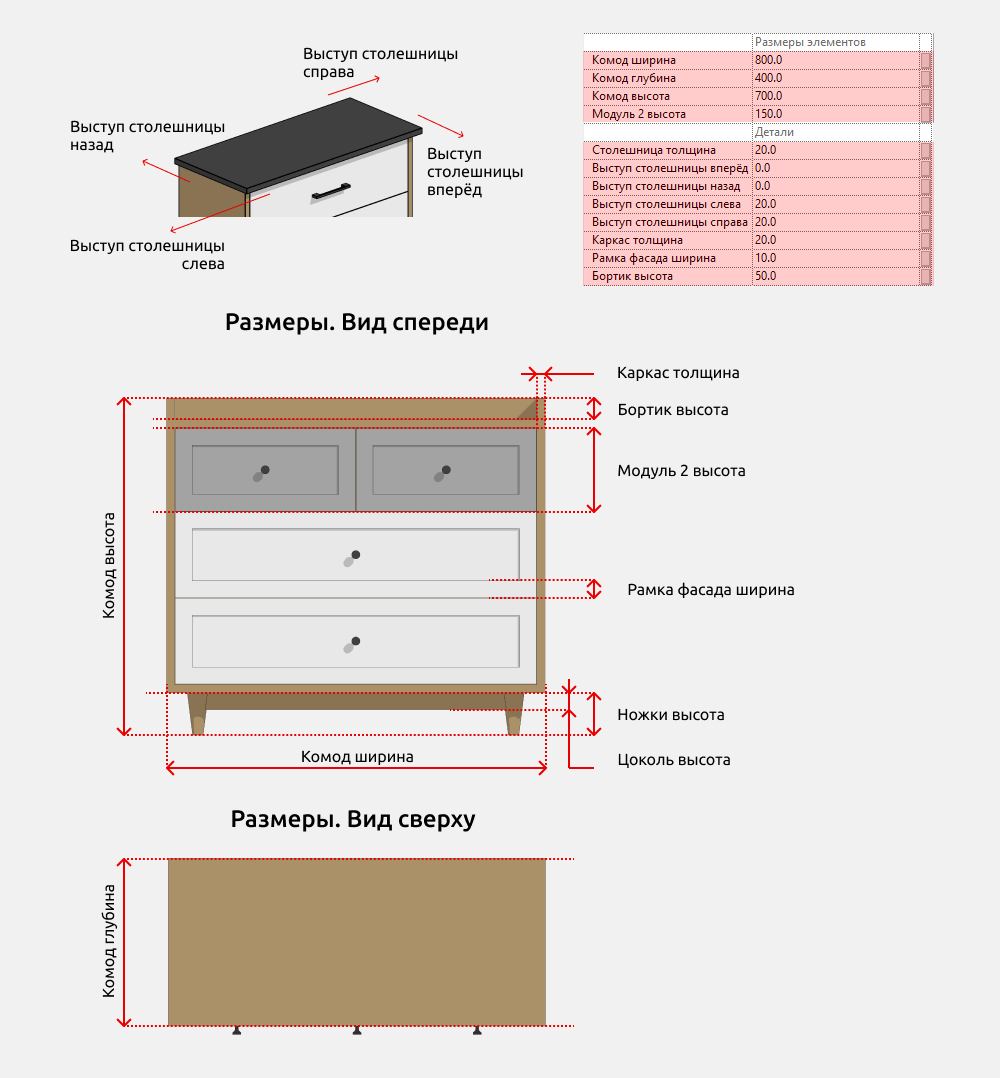

Размеры

Комод высота - это параметр высоты, в котором есть другие мелкие высоты элементов, если они включены по галочке (Ножки высота, Модуль 2 высота, Столешница толщина, Бортик высота).

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, Размер_ширина. Параметр показывает общую ширину мебели, т.к.она считается по формуле исходя из размера выступа столешницы и ширины самого комода.

Если столешница выключена, Размер_ширина будет равняться Комод ширина. Тот же принцип относится и к глубине комода.

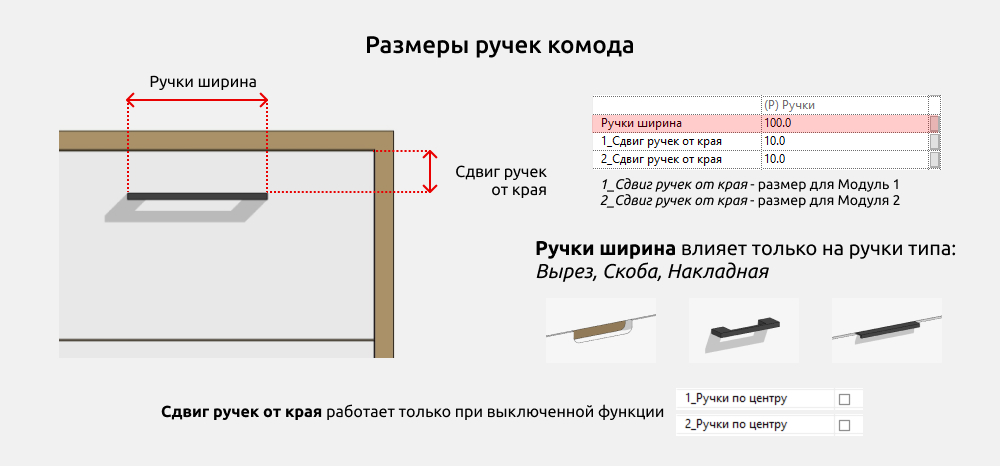

Ручки типа вырез, скоба и накладная имеют возможность менять свою ширину. Ручки типа вырез и накладная всегда расположены по центру верхнего края фасада.

Параметр Сдвиг ручек от края  влияет на вертикальное расположение ручек.

Размеры ножек Классика фиксированные:

Ножки ширина = 40мм

Ножки высота = 150мм

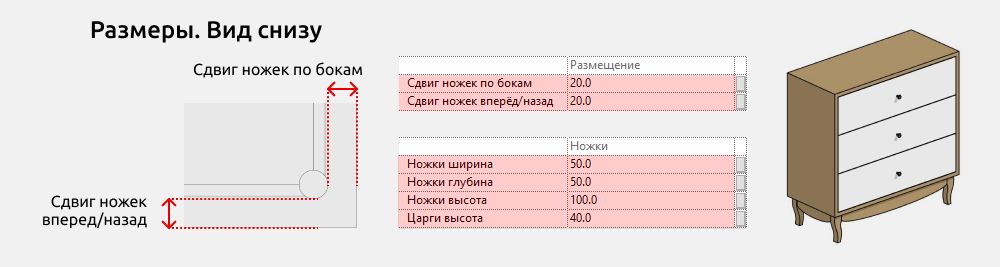

Параметр Сдвиг ножек по бокам и Сдвиг ножек вперед/назад влияет на перемещение ножек к центру комода.

Фасады

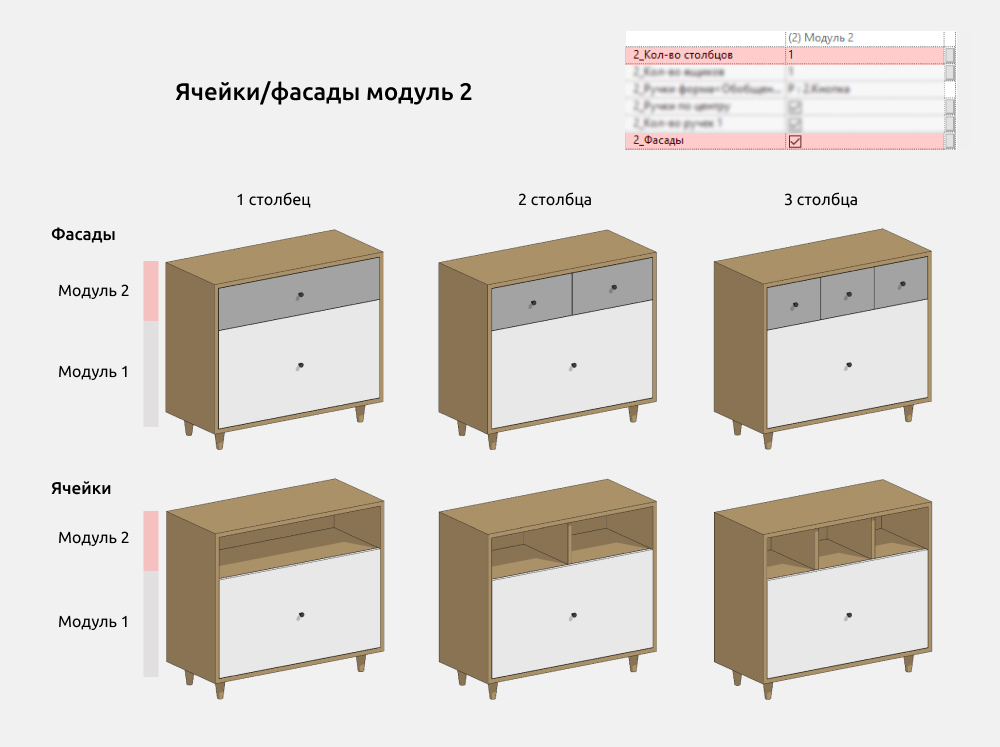

У модуля 2 есть возможность отключения фасадов, что создает полку в верхней части комода. Полка может быть только одна, количество вертикальных перекладин зависит от выбора количества столбцов в модуле 2.

Ручки

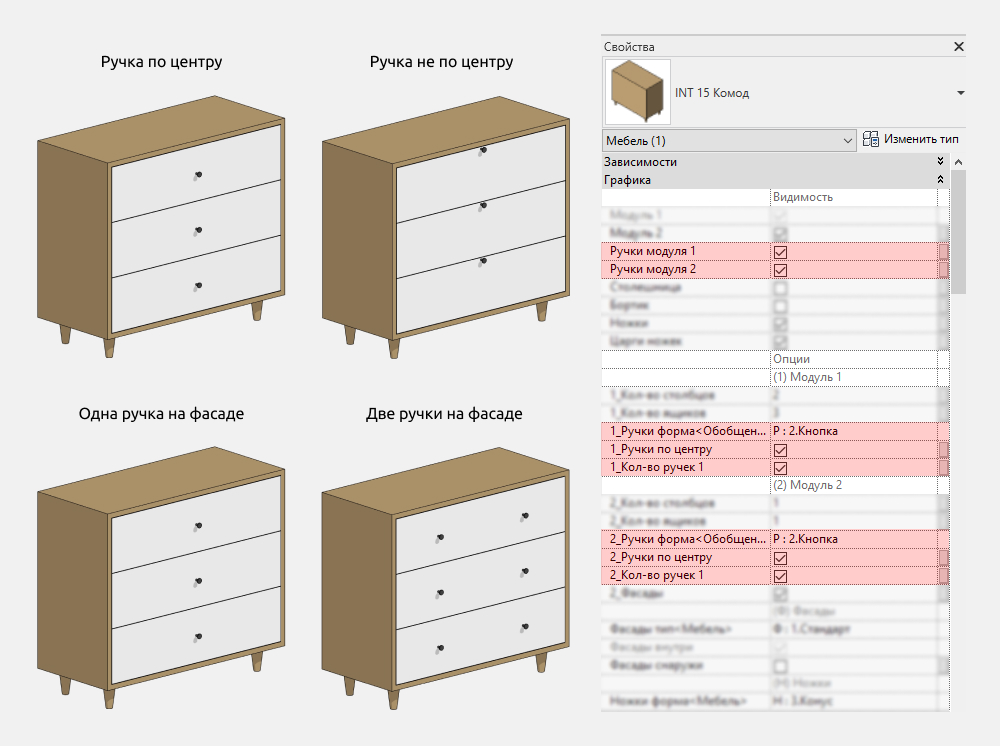

У модуля 1 и модуля 2 ручки отключаются/включаются и меняются по отдельности.

Ручка может быть одна или две на одном фасаде. Это не касается ручек формы Вырез и Накладная, их всегда по одной на одном фасаде.

Если убрать галочку с параметра “Ручки по центру”, тогда они переместятся к верхней границе фасада. И в разделе “Размеры” появится возможность регулировать расстояние ручки от верхнего края фасада.

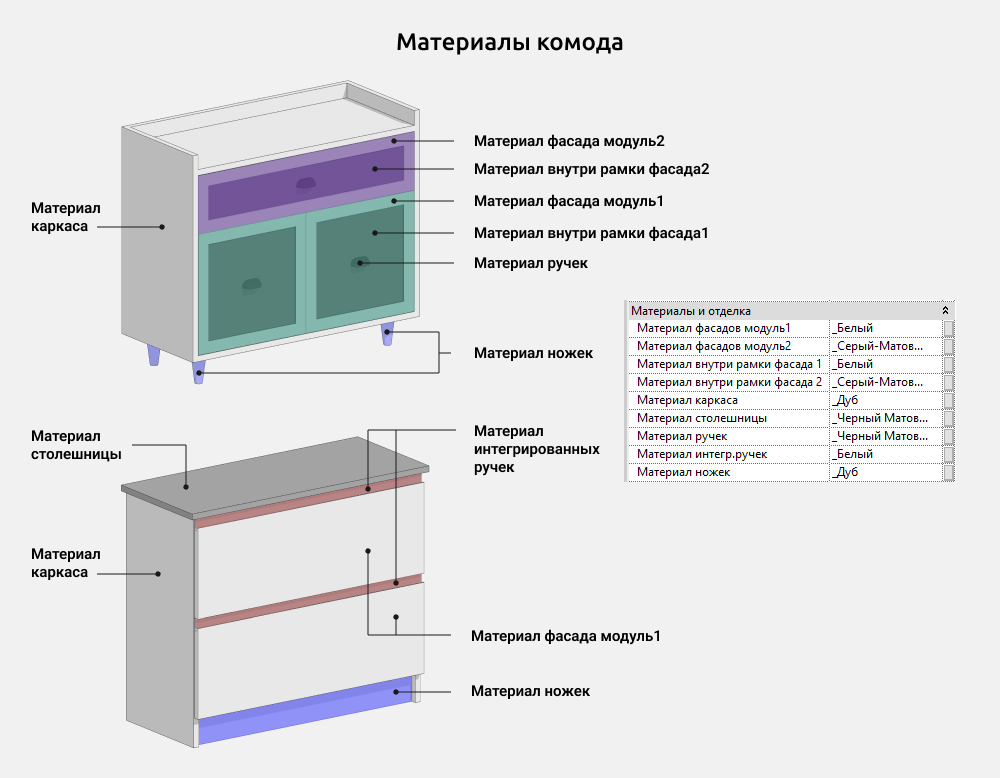

Материалы

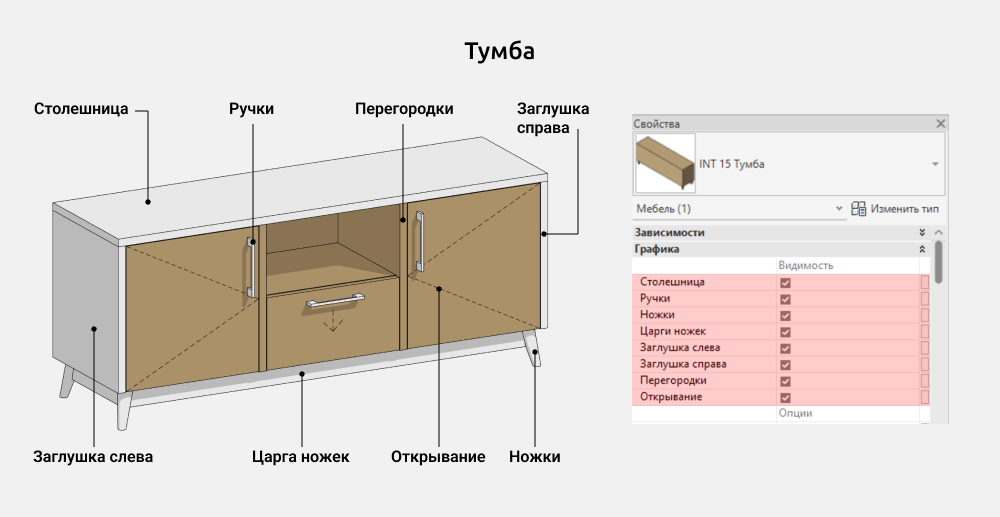

Тумба

Семейство Тумба используется для построения тумб различной конфигурации.

Здесь можно включить/выключить следующие элементы:

• Столешница
• Ручки
• Ножки
• Царги ножек
• Заглушка слева
• Заглушка справа
• Перегородки
• Открывание

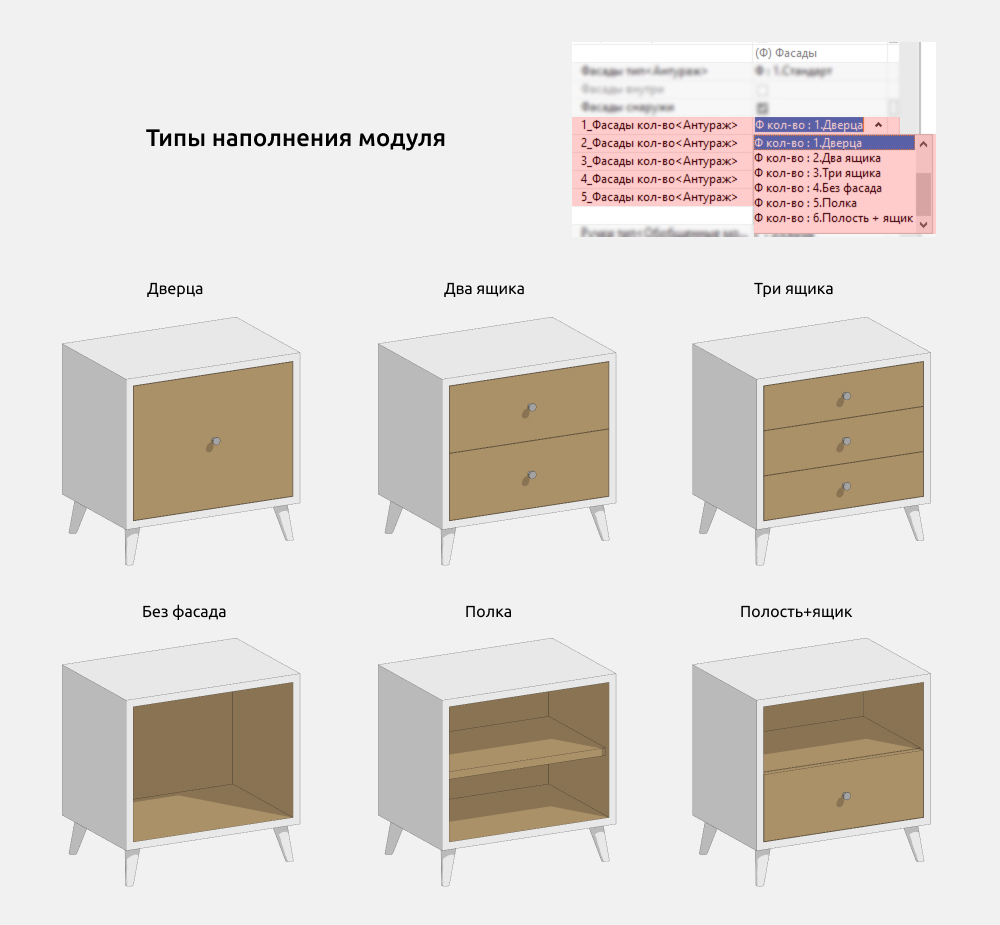

Фасады и ручки одинаковы для всех модулей. Отдельно для одного модуля меняются:

• Фасады кол-во
• Размещение ручки
• Вертикально(для ручки)
• Открывание

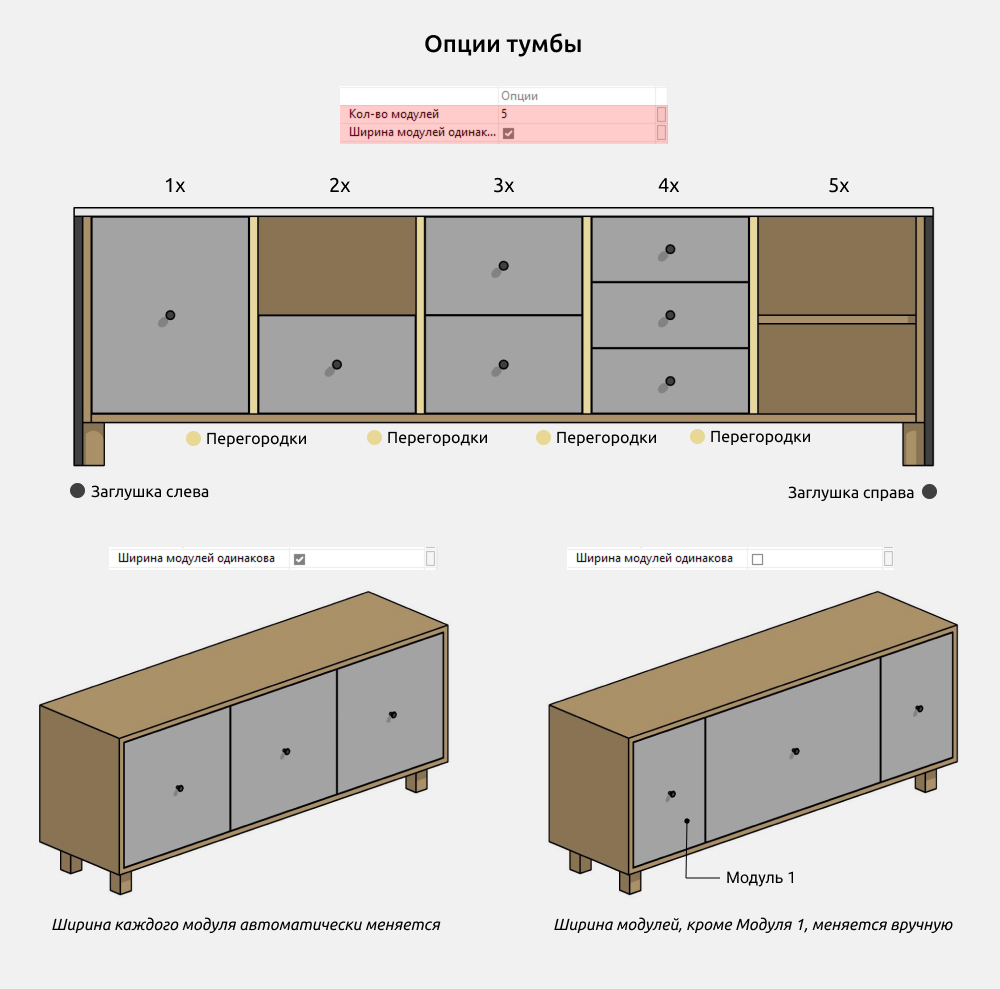

Опции тумбы

У тумбы настраивается количество модулей от 1 до 5. Они могут быть равнозначны или настраиваться по отдельности. Ширина каждого модуля настраивается по отдельности, кроме Модуля 1. Оно рассчитывается вычитанием общей ширины модулей со 2 по 5 из общего размера тумбы.

Каждый модуль в тумбе настраивается по отдельности.

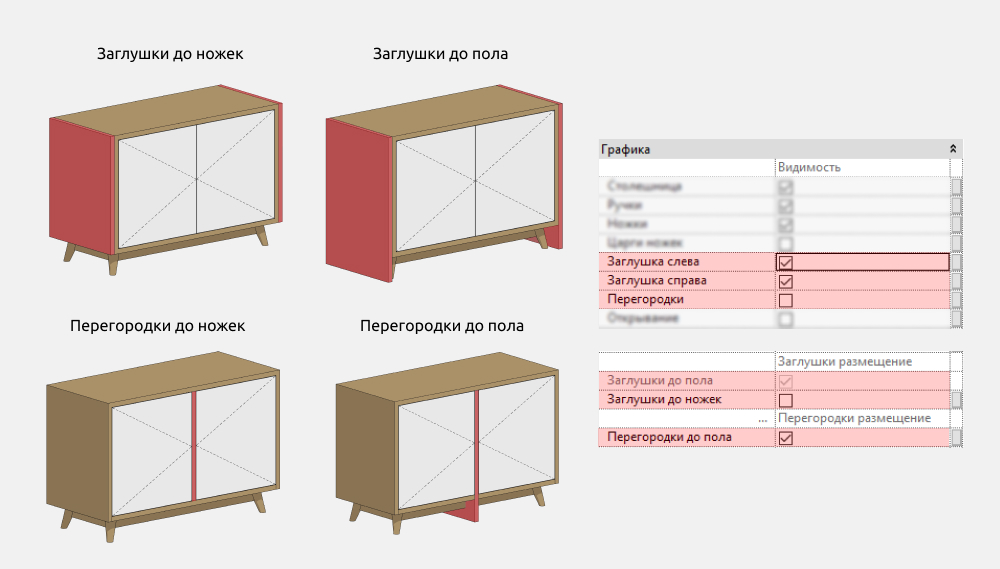

Заглушки справа и слева включаются по отдельности, но высота настраивается совместно.

Между модулей есть возможность включить дополнительную перегородку, позволяющая создавать больше конфигураций тумб.

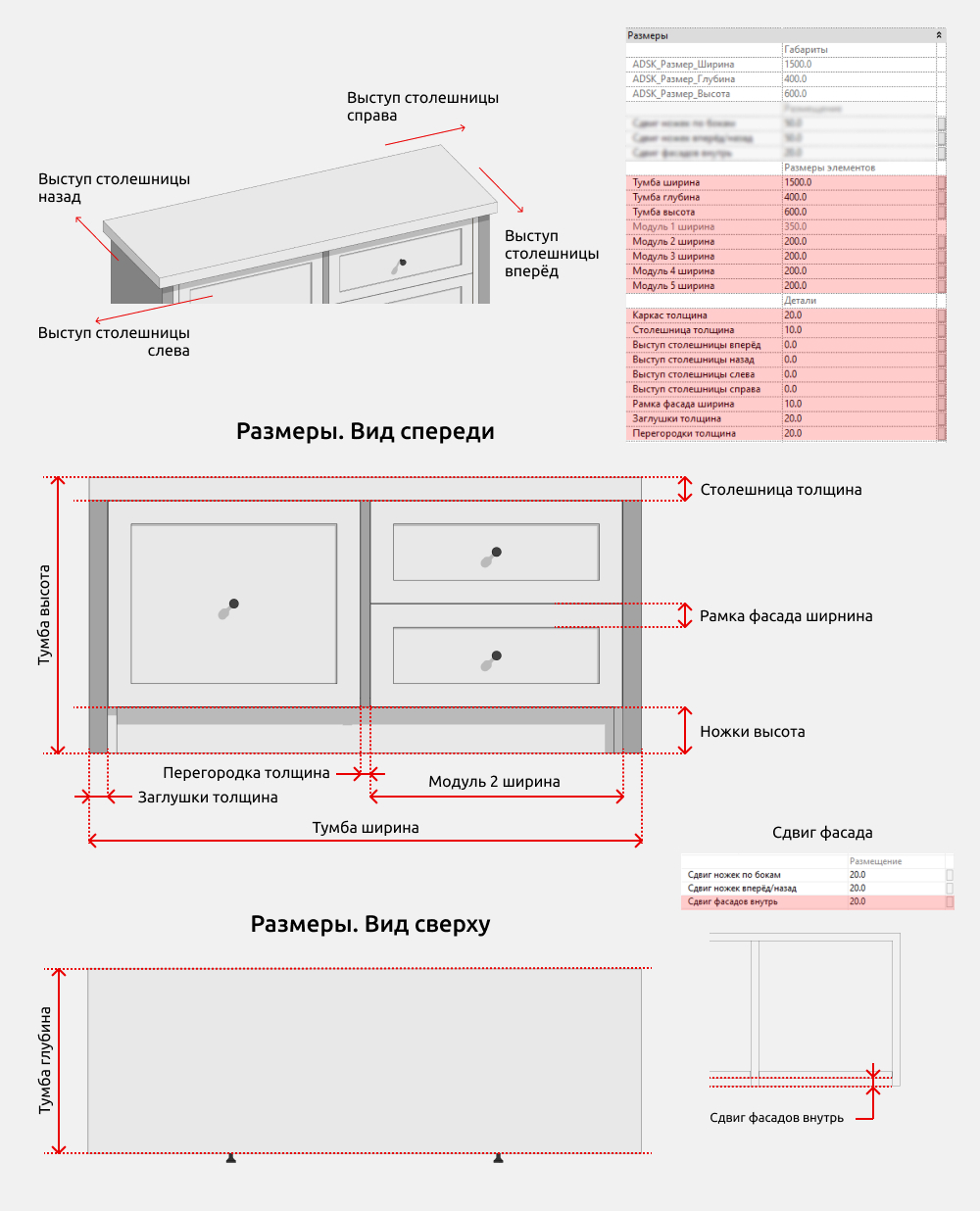

Размеры

Тумба высота - это параметр высоты, в котором есть другие мелкие высоты элементов, если они включены по галочке (Ножки высота, Столешница толщина).

Есть параметры серого цвета, которыми нельзя управлять. Модуль 1 ширина нельзя управлять для правильности работы всего семейства. Размеры начинающиеся с ADSK являются общими и могут быть использованы в спецификациях при необходимости.

Если столешница выключена, ADSK_Размер_Ширина  будет равняться Тумба ширина. Тот же принцип относится и к глубине комода.

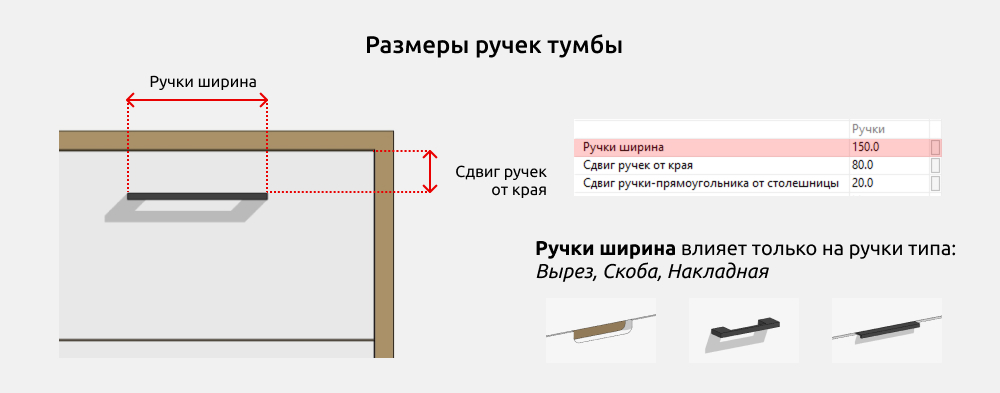

Ручки типа вырез, скоба и накладная имеют возможность менять свою ширину. Ручки типа вырез и накладная всегда расположены по центру верхнего края фасада.

Параметр Сдвиг ручек от края  влияет на вертикальное расположение ручек.

Размеры ножек Классика фиксированные:

Ножки ширина = 40мм

Ножки высота = 150мм

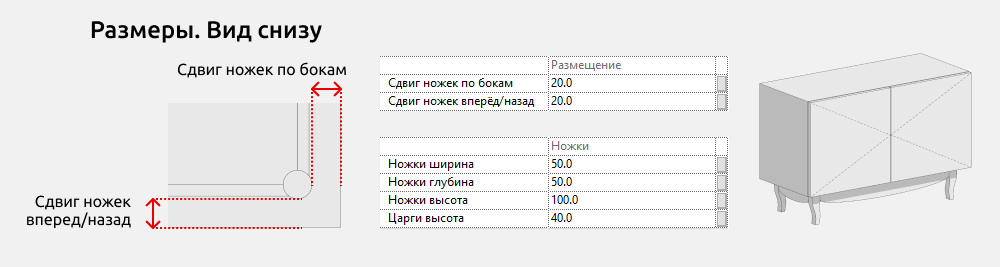

Параметр Сдвиг ножек по бокам и Сдвиг ножек вперед/назад  влияет на перемещение ножек к центру комода.

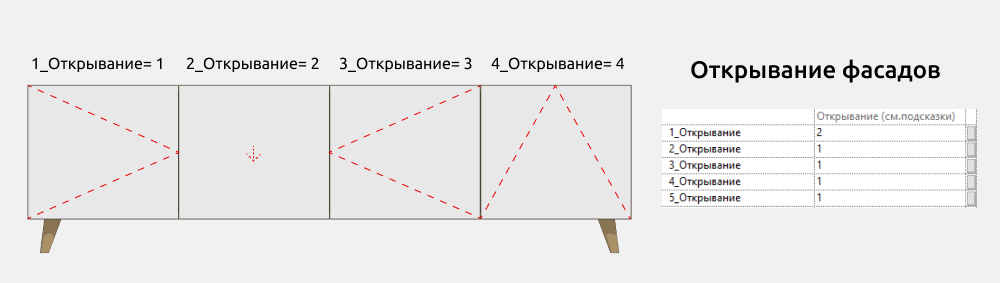

Фасады открывание

Тип открывания фасадов каждого модуля настраивается отдельно.

Тип открывания:

1 - Левое открывание

2 - Выдвижной ящик

3 - Правое открывание

4 - Откидной вниз

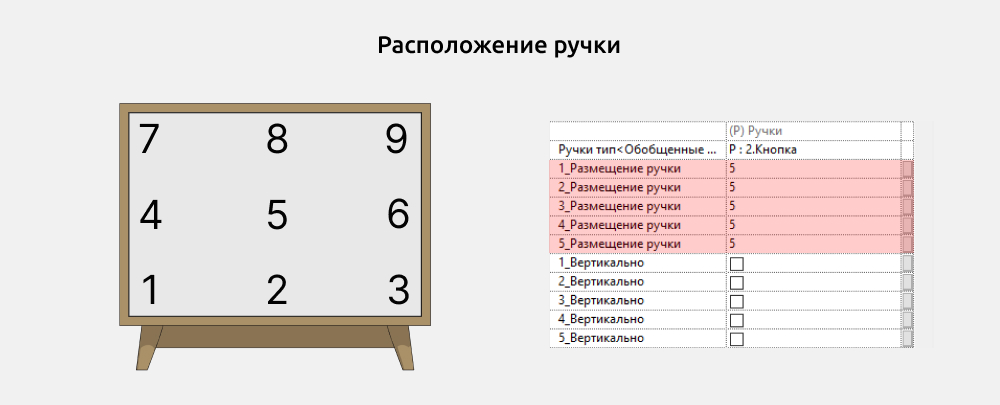

Ручки расположение

Для каждого модуля настраивается расположение ручек и ориентация.

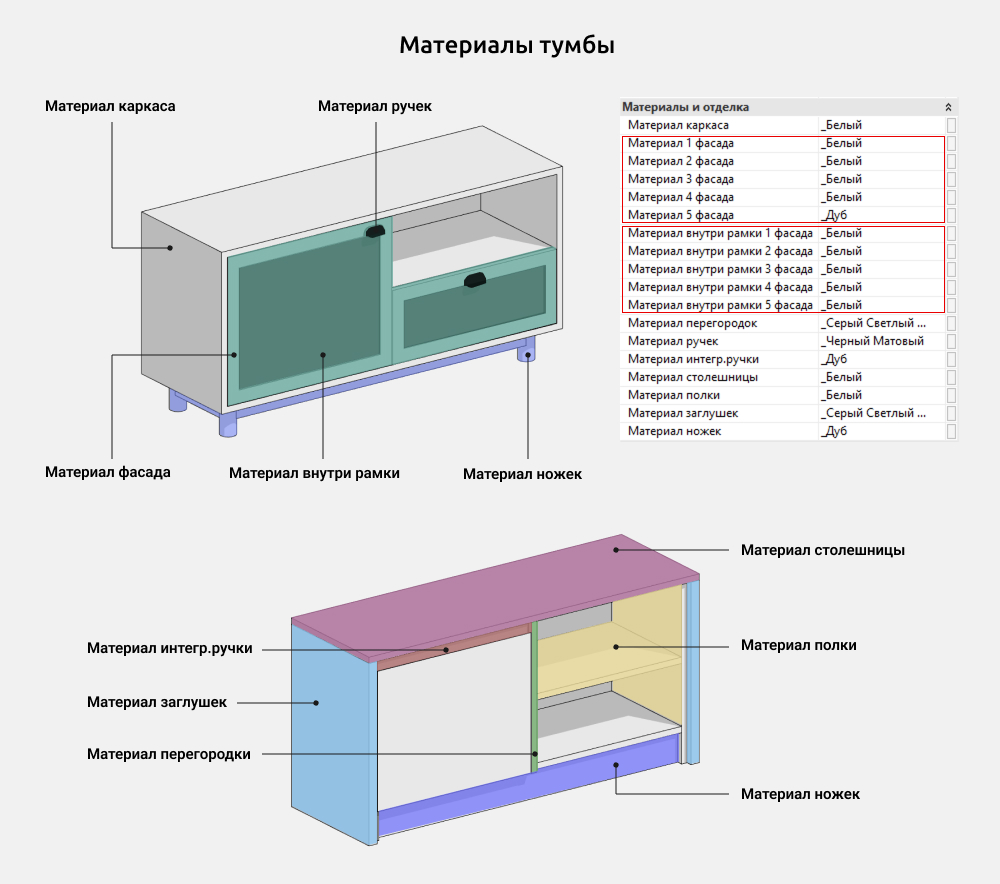

Материалы

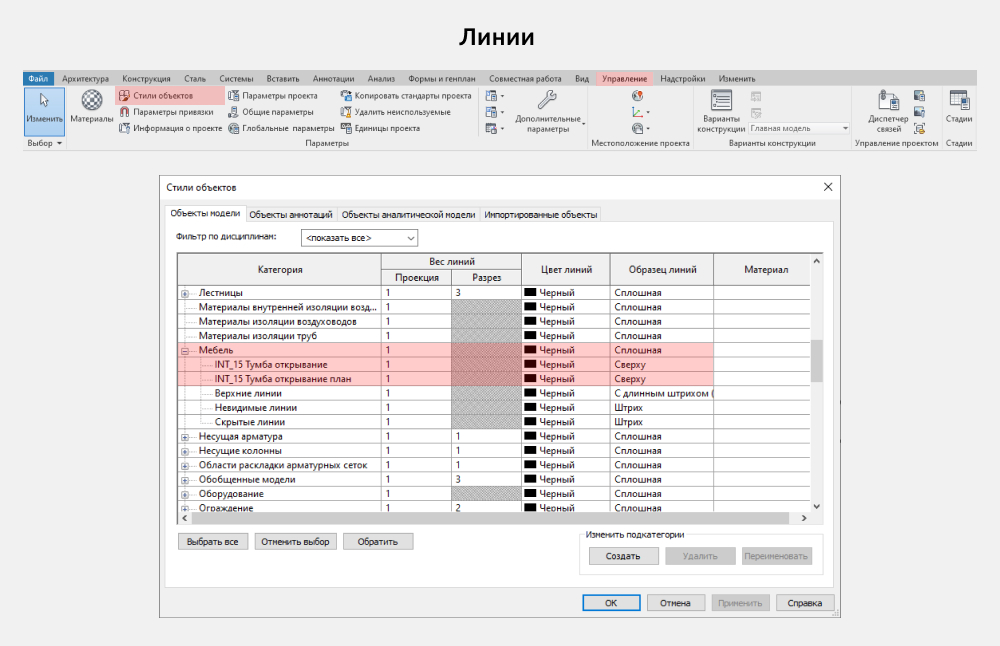

Настройки графики

Чтобы поменять цвет/вес/тип или выключить отображение открывания линий семейства, нужно перейти в Управление - Стили объектов - Мебель

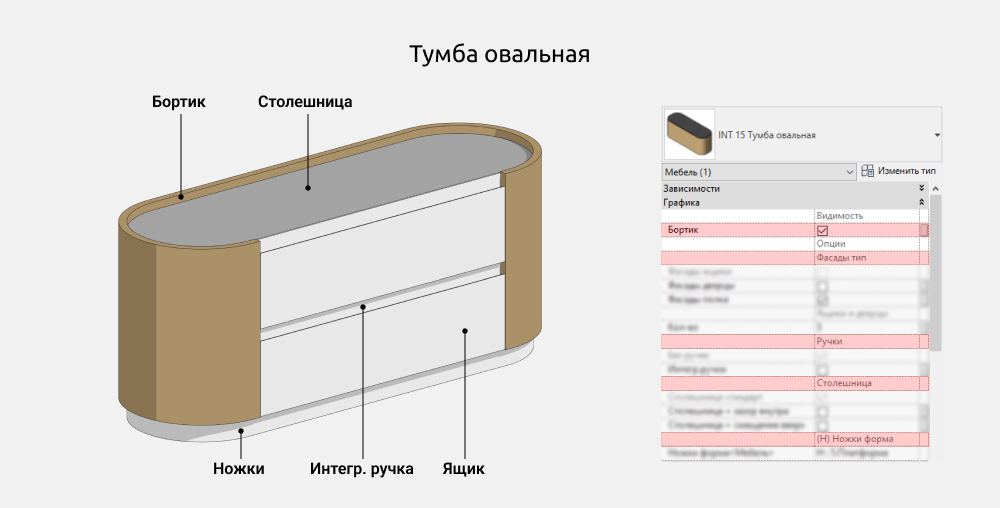

Тумба овальная

Семейство Овальная тумба используется для построения тумб различной конфигурации со скругленными углами.

Здесь можно включить/выключить следующие элементы:

• Бортик
• Интегрированные ручки

Так же в данном разделе настраивается:

• Тип фасада и их количество
• Расположение столешницы
• Форма ножек

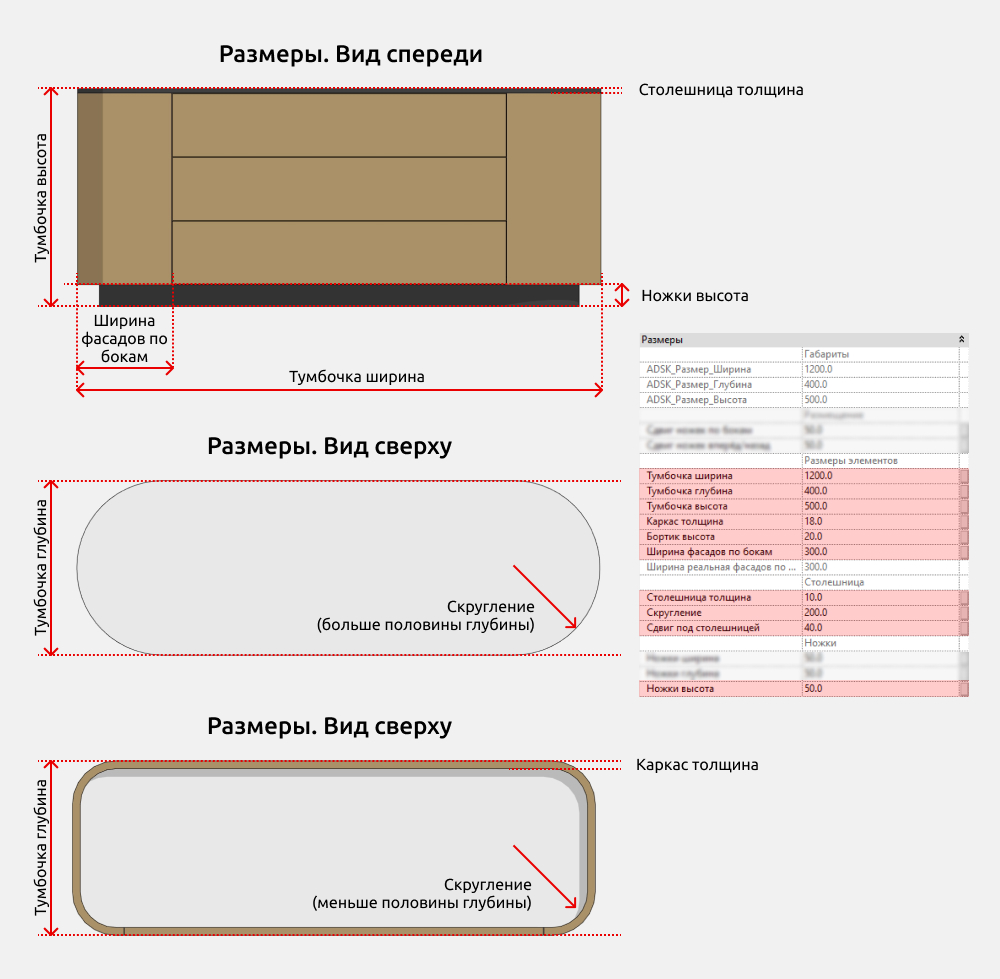

Размеры

Тумбочка высота - это параметр высоты, который включает в себя параметр Бортик, если он включен в графике.

Есть параметры серого цвета, которыми нельзя управлять. Размеры начинающиеся с ADSK являются общими и могут быть использованы в спецификациях при необходимости.

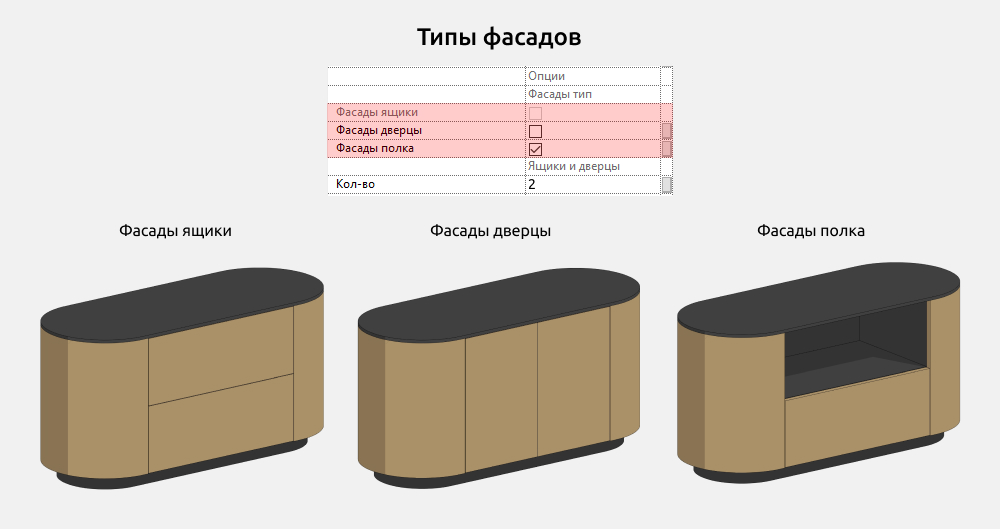

Фасады

При выборе фасадов тип Ящик или Дверца, их количество можно менять. При выборе Фасад полка, фасад нижнего ящика всегда один.

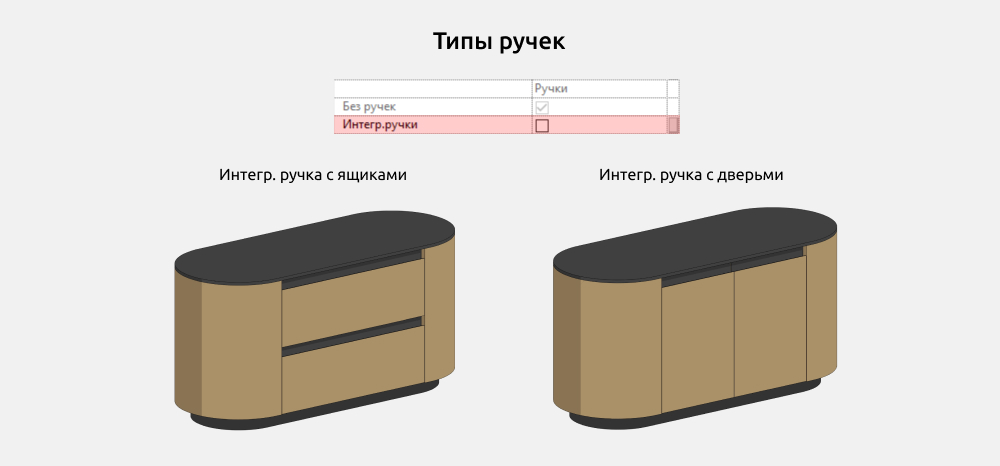

Любой тип фасада может иметь интегрированную ручку.

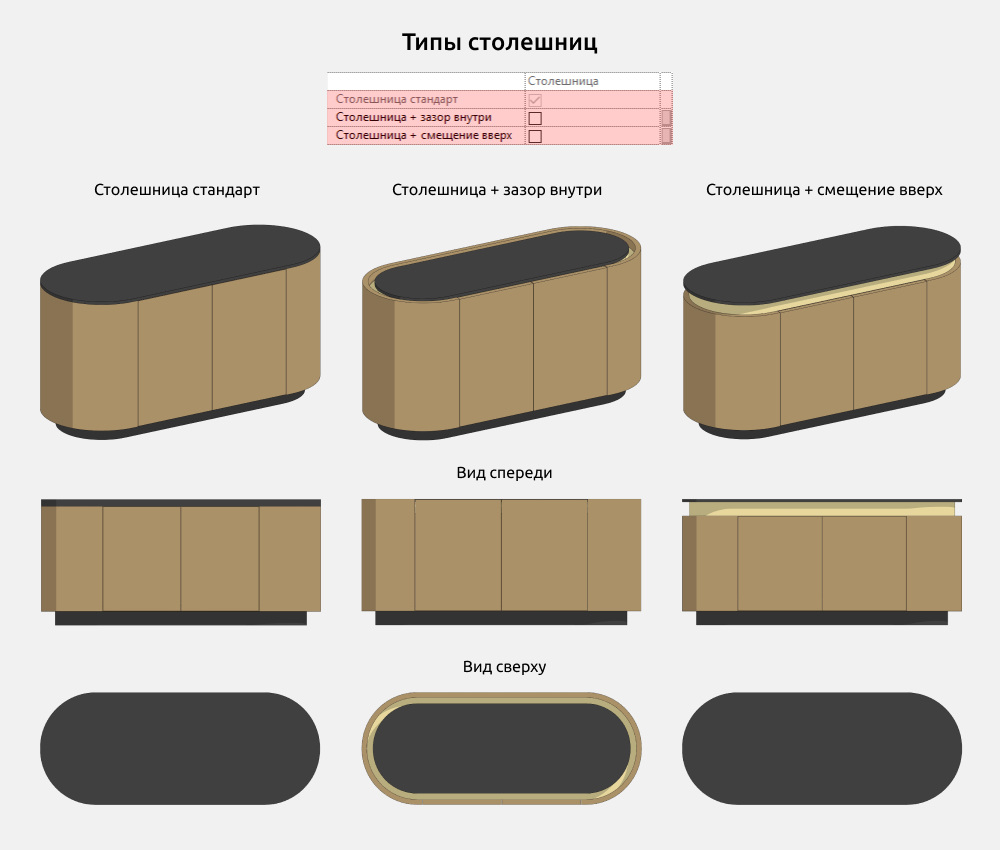

При выборе параметров Столешница + зазор внутри/Столешница + смещение вверх, в разделе Размеры появляется возможность редактировать смещение столешницы.

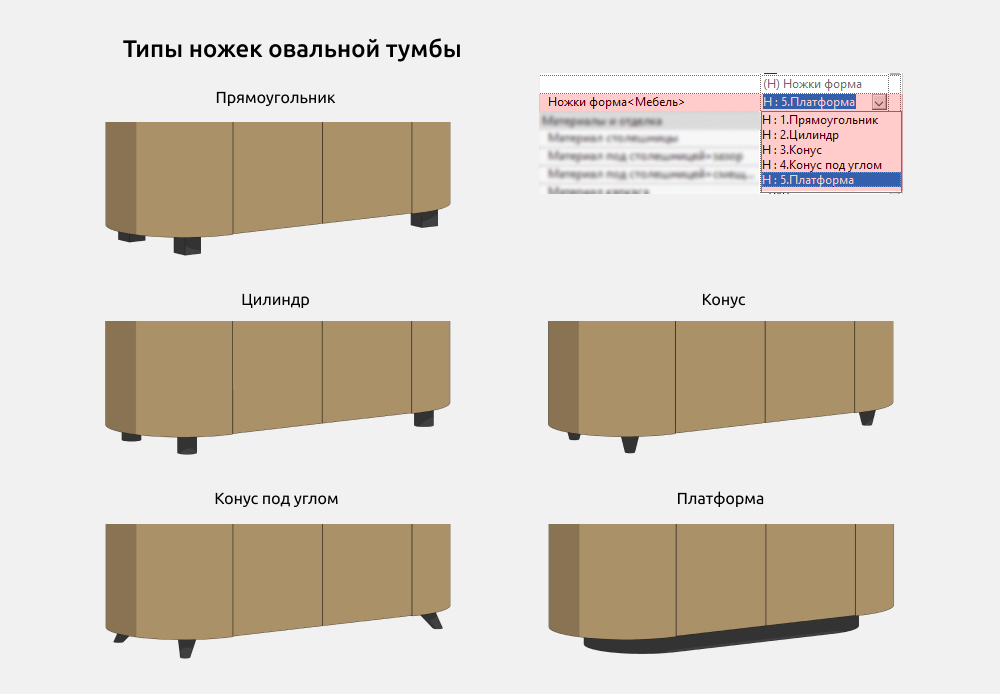

Ножки

В выпадающем списке форма ножек:

• Прямоугольник
• Цилиндр
• Конус
• Конус под углом
• Платформа

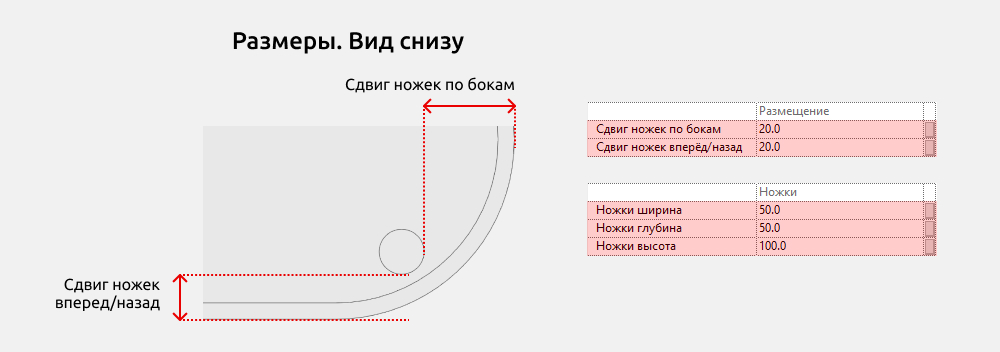

Параметр Сдвиг ножек по бокам и Сдвиг ножек вперед/назад  влияет на перемещение ножек к центру комода.

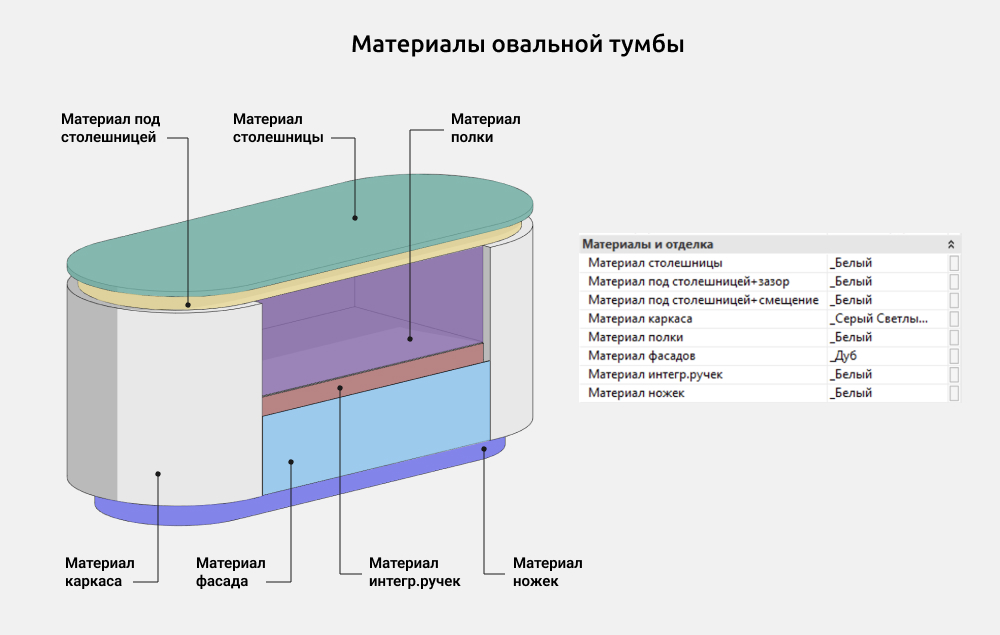

Материалы
