Шкафы для Revit

1. ОБЩИЕ ДАННЫЕ

• Название набора: Семейства Шкафы
• Версия набора 1.0.0
• Версия Revit: 2019

Описание

Этот набор семейств для Revit предназначен для моделирования шкафов в Autodesk Revit.

С помощью семейств можно создать шкафы, фасады, витрины, карнизы по точным размерам.

Подходит дизайнерам интерьера и архитекторам. Для моделирования шкафов мебельщиками семейства недостаточно детализированные.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект шкафов и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

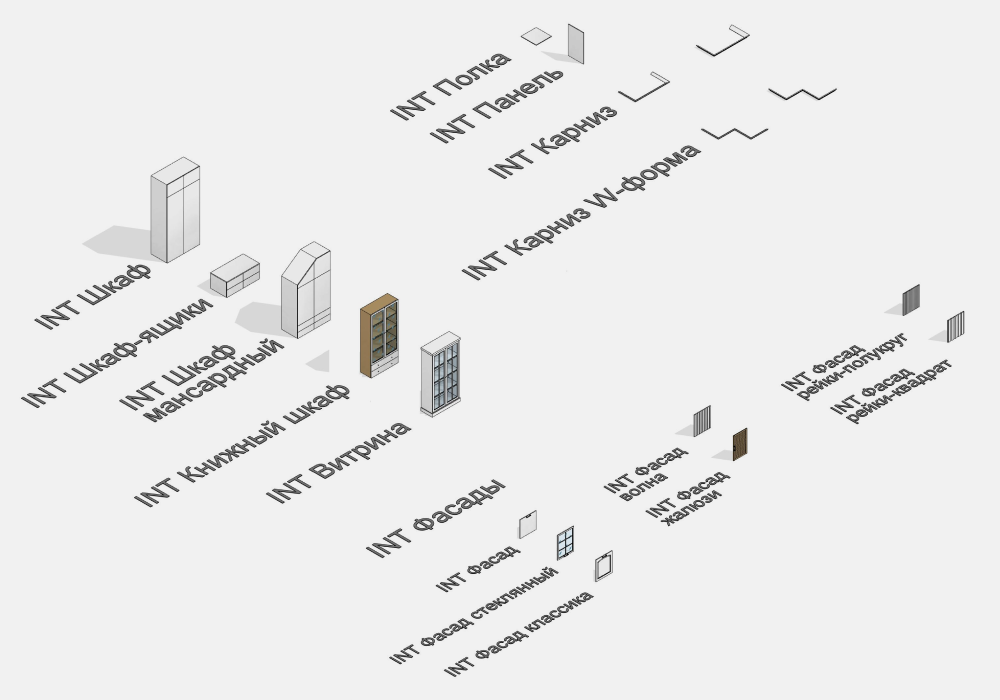

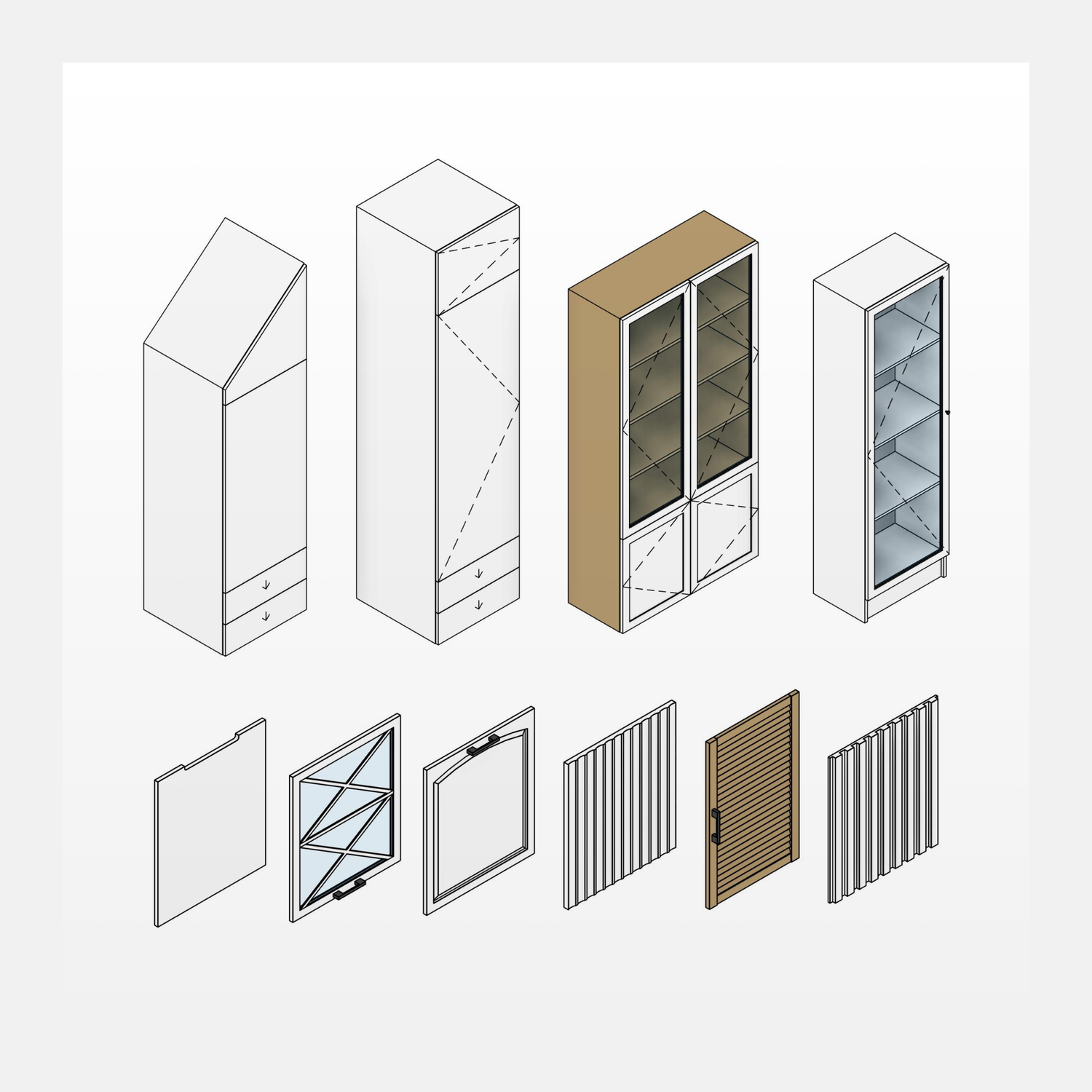

2. СОСТАВ НАБОРА

В состав набора входят следующие семейства:

• Шкаф
• Шкаф мансардный
• Шкаф-ящики
• Книжный шкаф
• Витрина
• Полка
• Панель
• Карниз
• Карниз W-форма

Фасады

• Фасад
• Фасад стеклянный
• Фасад волна
• Фасад рейки-квадрат
• Фасад рейки-полукруг
• Фасад жалюзи
• Фасад классика

3. CЕМЕЙСТВА

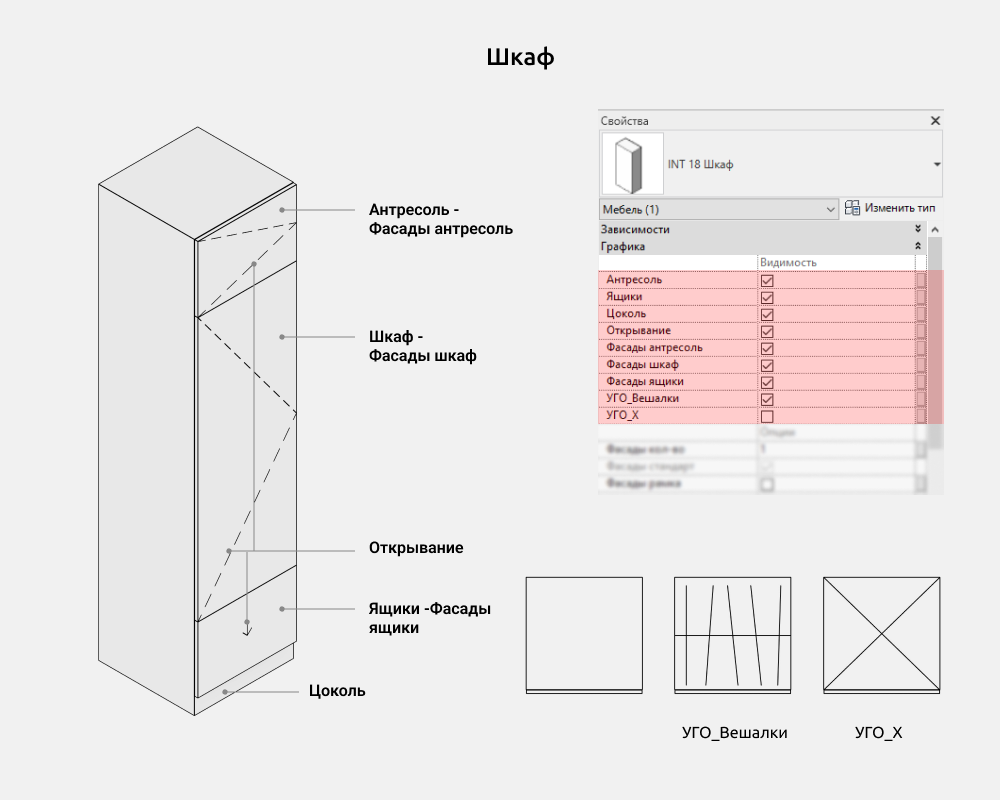

Шкаф

Семейство Шкаф используется для построения шкафов с ящиками или антресолью.

Здесь можно включить/выключить следующие элементы:

• Антресоль
• Ящики
• Цоколь
• Открывание
• Фасады антресоль
• Фасады шкаф
• Фасады ящики
• УГО_Вешалки (на плане сверху)
• УГО_Х (на плане сверху)

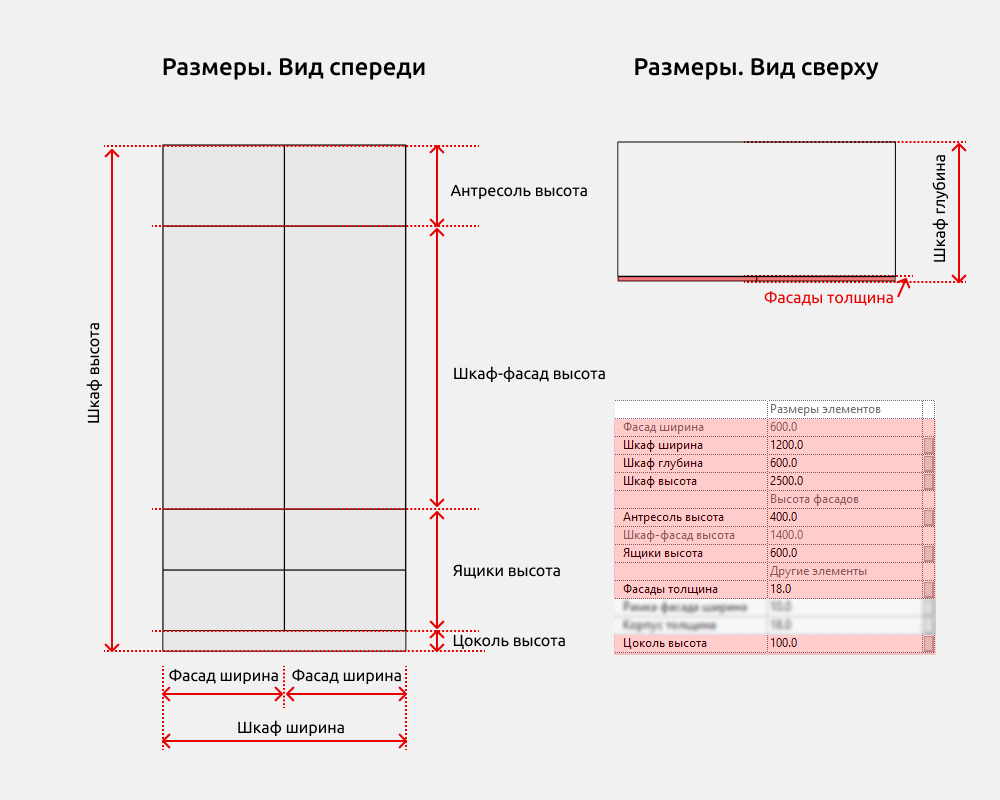

Размеры

Шкаф высота - это параметр высоты, в котором есть другие мелкие высоты элементов, если они включены по галочке (Цоколь высота, Ящики высота, Шкаф-фасад высота, Антресоль высота).

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, Фасад ширина. Параметр показывает ширину фасадов, т.к.она считается по формуле исходя из количества фасадов и ширины самого шкафа.

Если фасады выключены, корпус сдвигается на толщину фасадов.

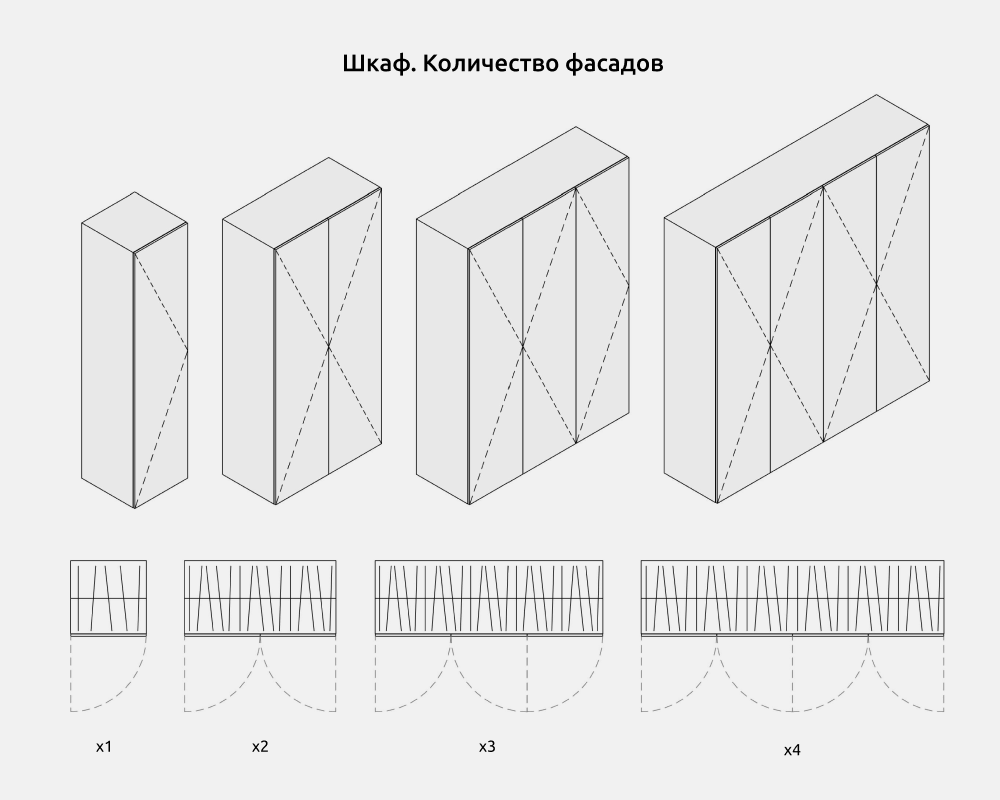

Количество фасадов

Количество фасадов может быть от 1 до 4.

Номера фасадов идут по порядку слева направо, где Ф1 это крайний левый, а Ф4 - крайний правый. Ширина фасадов не задаётся, а считается автоматически.

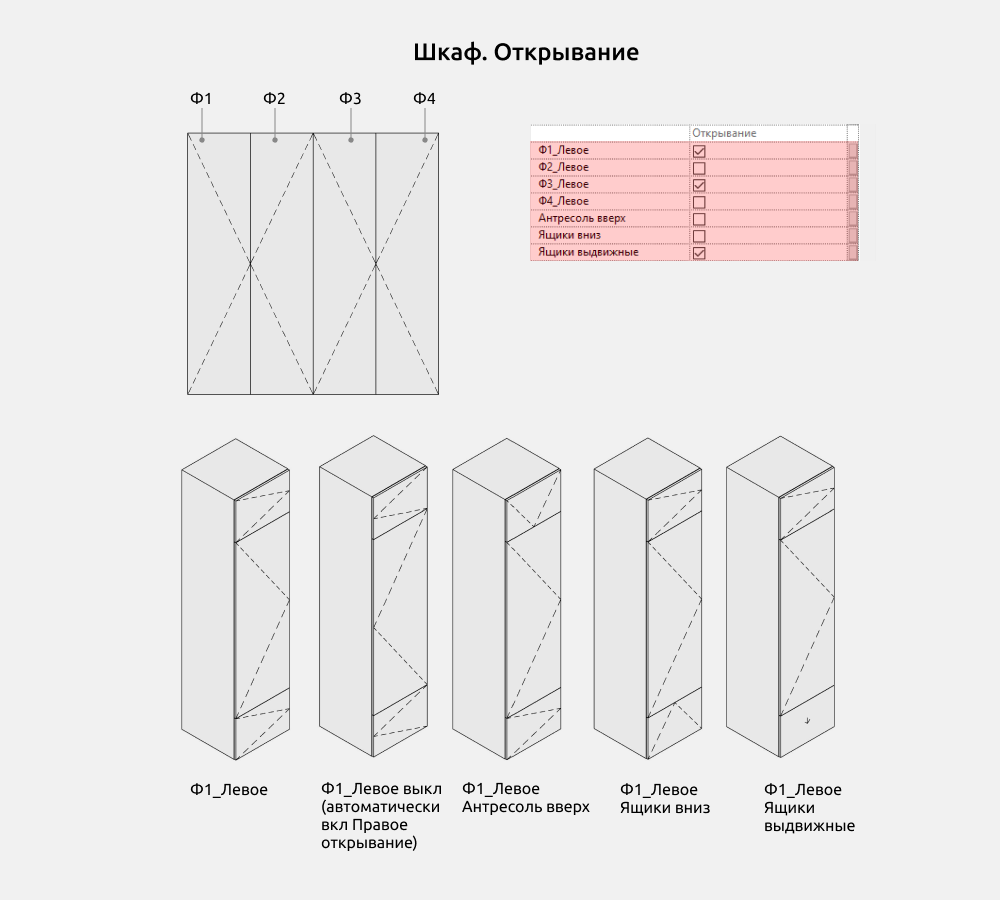

Открывание

Основными типами открывания в данном семействе являются Левое открывание и Правое. Если выключить Левое открывание (Ф_Левое), то автоматически включится Правое для всех видимых фасадов по вертикали.

Когда для антресоли или ящика нужно показать другой тип открывания, то включаем дополнительные галочки. Это Антресоль вверх, Ящики вниз и Ящики выдвижные. Для фасада же основного (Фасад-шкаф) остаётся левое или правое открывание.

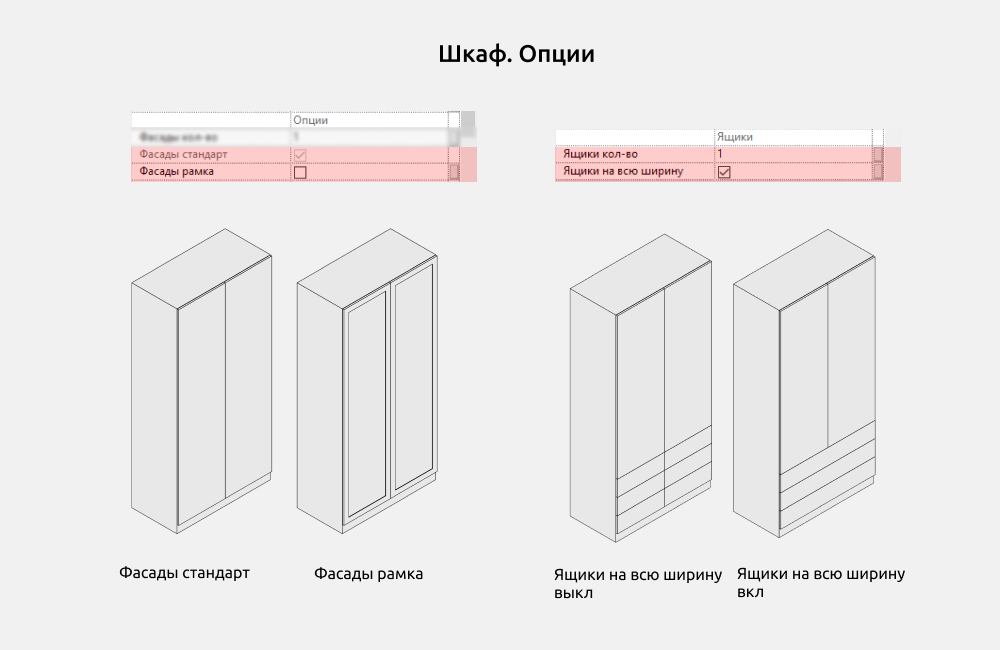

Опции

Фасады могут быть стандартными( простыми, без фрезеровки) и рамочными.

Количество ящиков по высоте может быть от 1 и более, но нужно следить за корректностью по размерам, чтобы не появилась ошибка.

Ящики на всю ширину - этот параметр убирает деление по фасадам и вытягивает ящики на всю ширину шкафа.

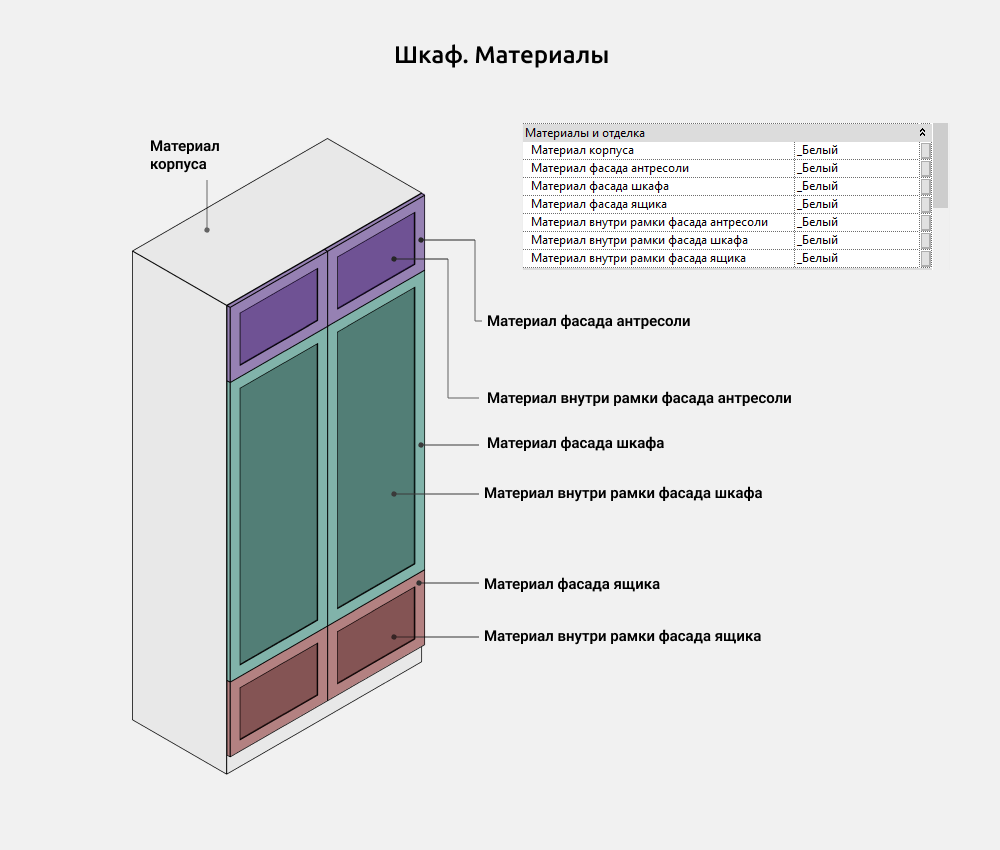

Материалы

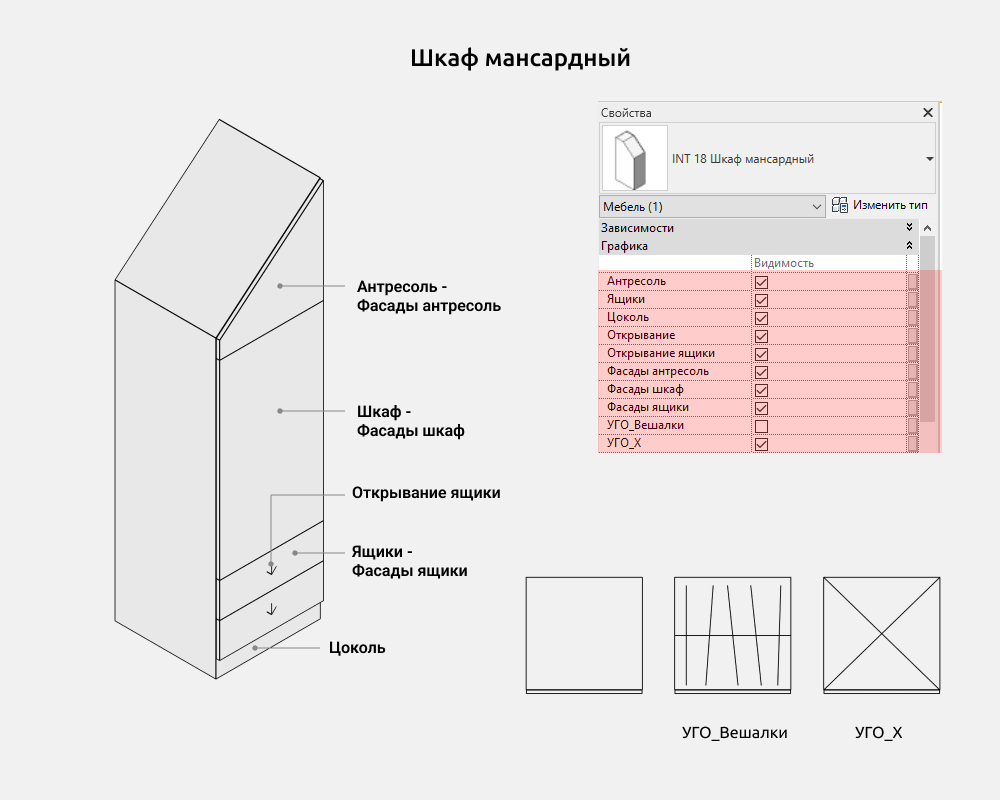

Шкаф мансардный

Семейство Шкаф мансардный используется для построения мансардных шкафов с ящиками или антресолью. Обычно в таких шкафах будет скошенный угол в соответствии с уклоном кровли.

Здесь можно включить/выключить следующие элементы:

• Антресоль
• Ящики
• Цоколь
• Открывание (на плане сверху)
• Открывание ящики
• Фасады антресоль
• Фасады шкаф
• Фасады ящики
• УГО_Вешалки (на плане сверху)
• УГО_Х (на плане сверху)

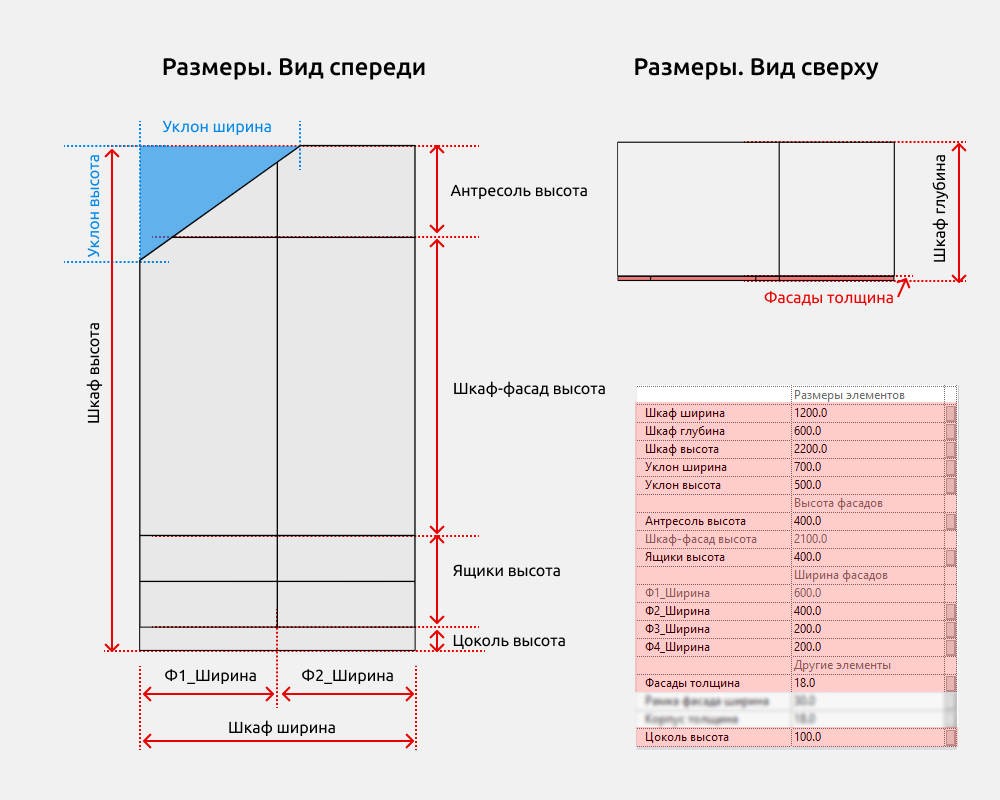

Размеры

Шкаф высота - это параметр высоты, в котором есть другие мелкие высоты элементов, если они включены по галочке (Цоколь высота, Ящики высота, Шкаф-фасад высота, Антресоль высота).

Уклон ширина начинается с левой верхней точки шкафа и увеличивается вправо, а Уклон высота - вниз.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, Ф1_Ширина. Параметр показывает ширину первого фасада, т.к.она считается по формуле исходя из количества фасадов и ширины самого шкафа. По умолчанию все фасады равны между собой, т.к.в Опциях включена соответствующая галочка.

Если фасады выключены, корпус сдвигается на толщину фасадов.

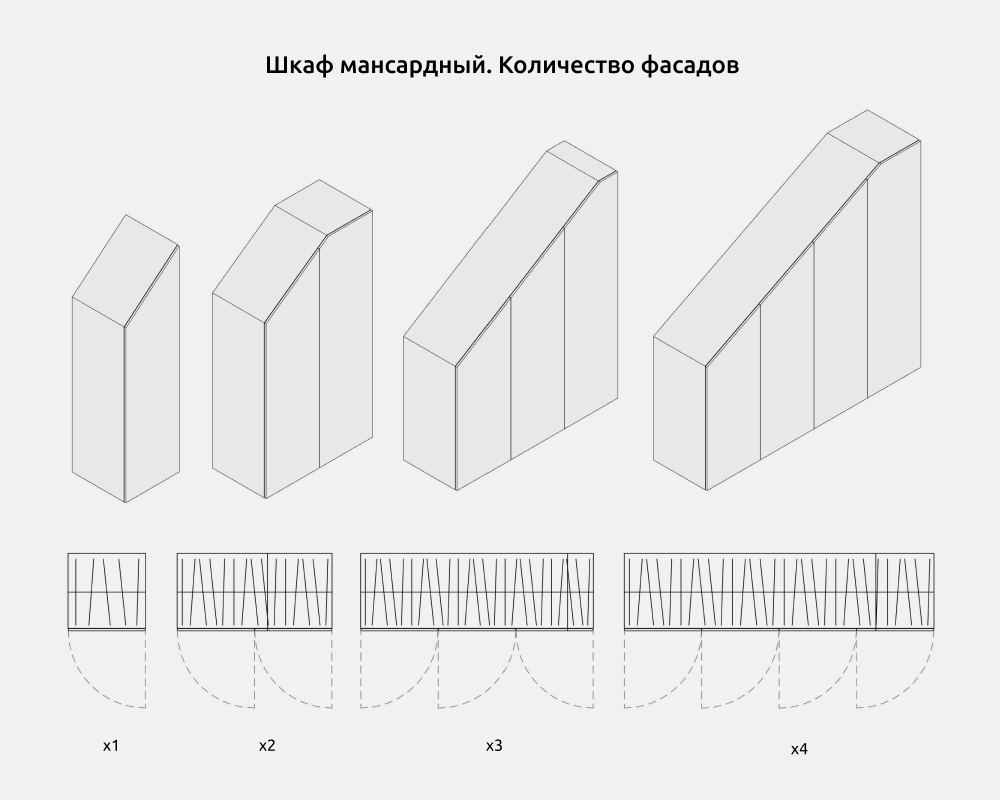

Количество фасадов

Количество фасадов может быть от 1 до 4.

Номера фасадов идут по порядку слева направо, где Ф1 это крайний левый, а Ф4 - крайний правый. Ширина фасадов не задаётся, а считается автоматически.

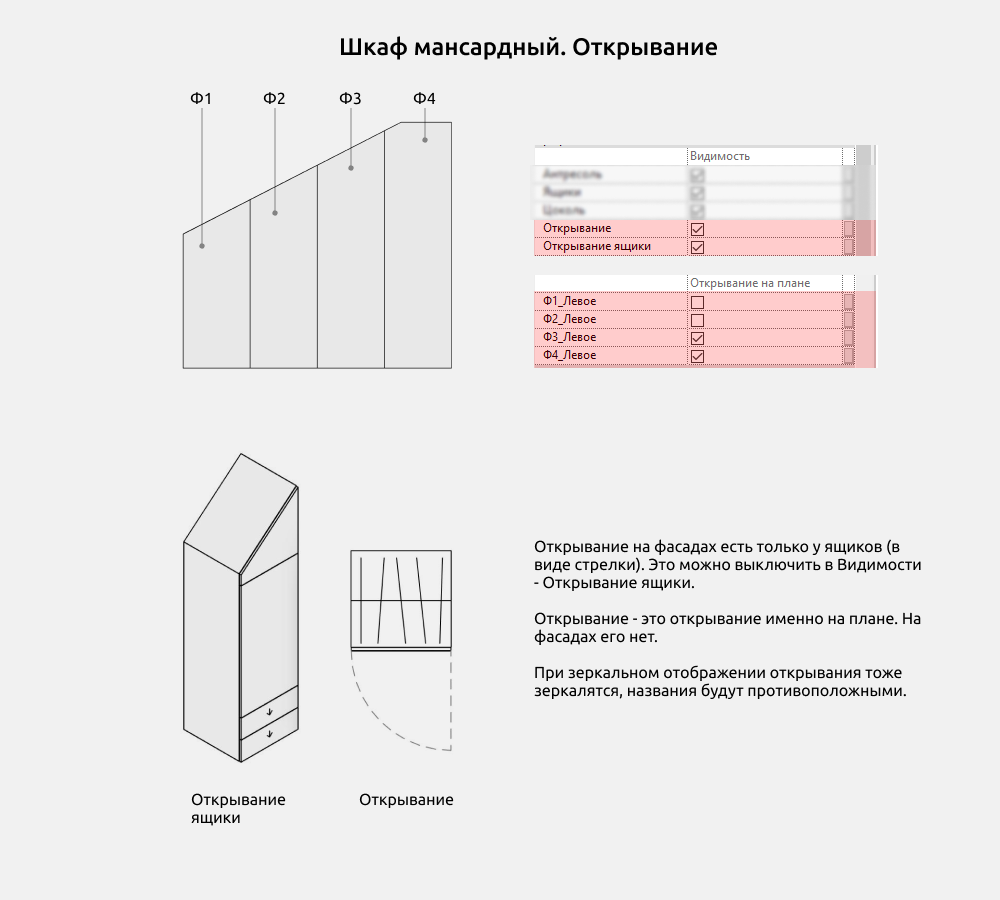

Открывание

Открывание на фасадах есть только у ящиков (Открывание ящики). А Открывание - это именно открывание на плане сверху.

Можно выбрать Левое или Правое открывание. Если выключить Левое открывание (Ф_Левое), то автоматически включится Правое для всех видимых фасадов по вертикали.

При зеркальном отображении открывания тоже зеркалятся, поэтому названия будут противоположными: Левое станет Правым и наоборот.

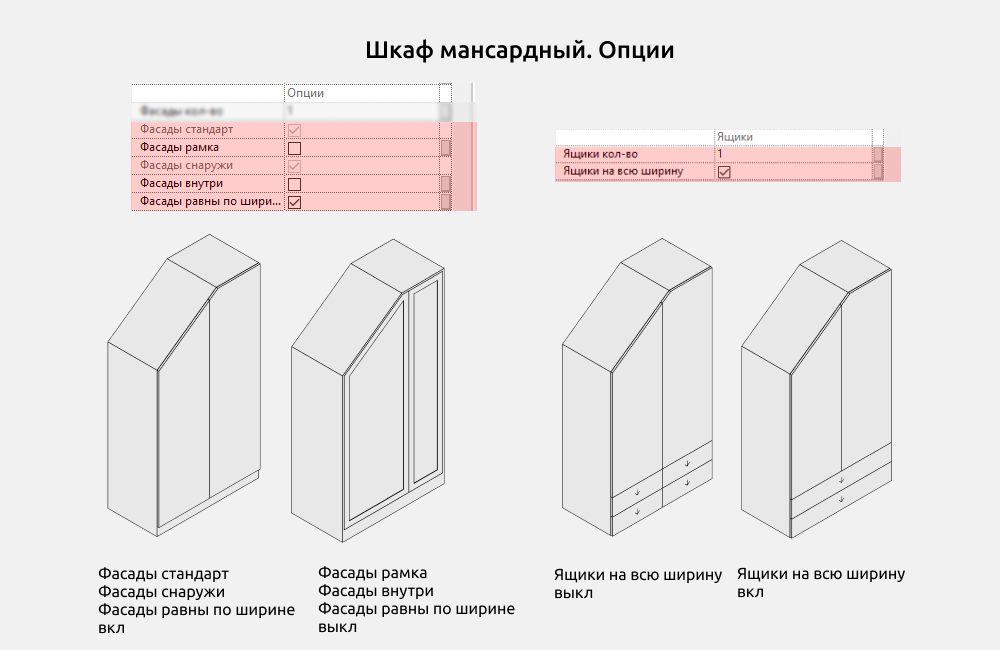

Опции

Фасады могут быть стандартными( простыми, без фрезеровки) и рамочными.

Фасады снаружи - это фасады, которые закрывают корпус шкафа, а Фасады внутри наоборот показывают толщину корпуса по периметру.

.

При включенном параметре Фасады равны по ширине - Ф1_Ширина равна ширине всех других фасадов. Если выкл - ширину каждого фасада (кроме Ф1.Ширина) задаём вручную.

Количество ящиков по высоте может быть от 1 и более, но нужно следить за корректностью по размерам, чтобы не появилась ошибка.

Ящики на всю ширину - этот параметр убирает деление по фасадам и вытягивает ящики на всю ширину шкафа.

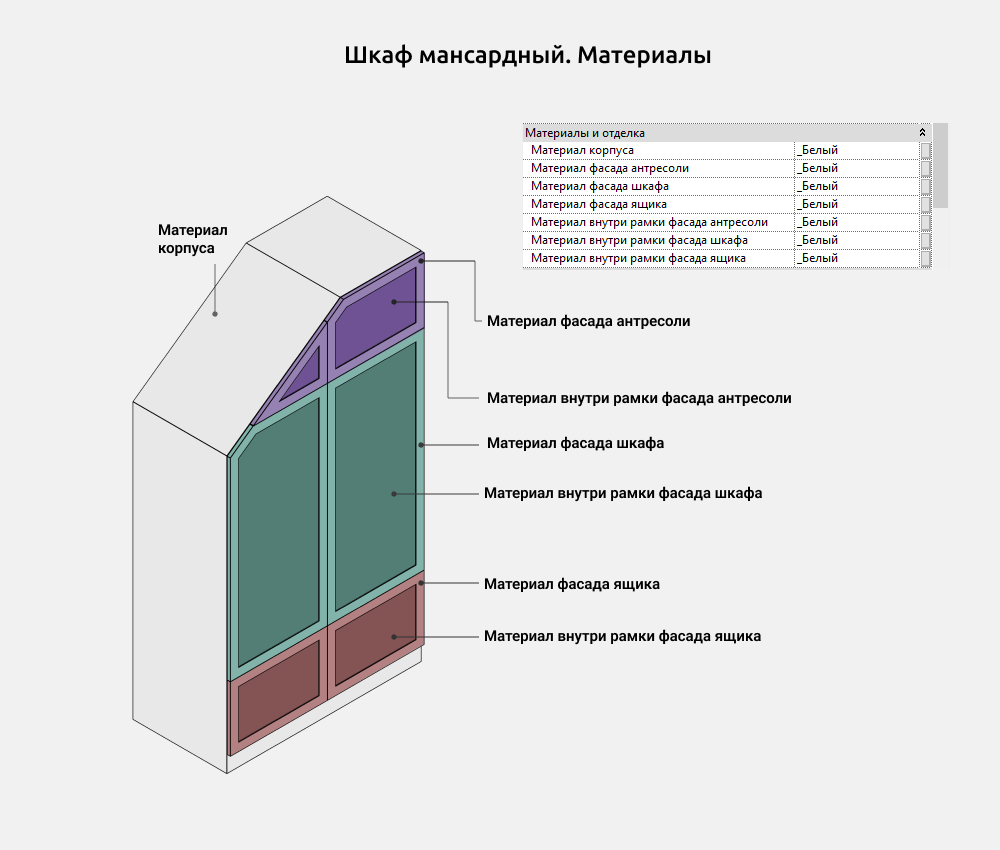

Материалы

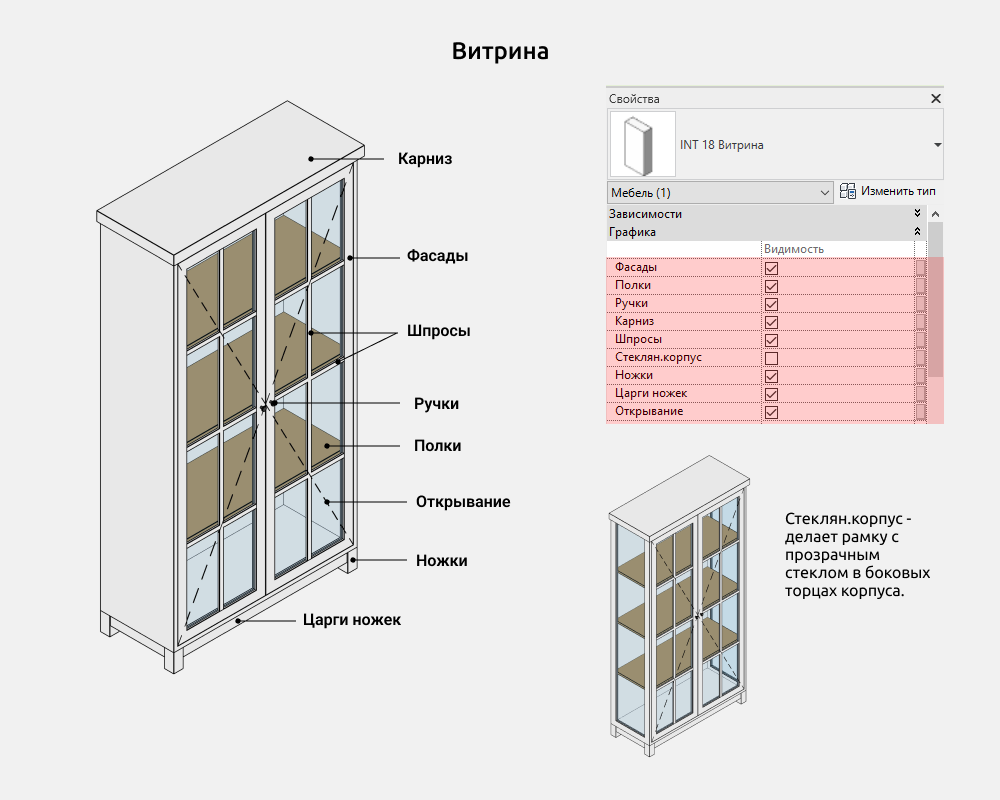

Витрина

Семейство Витрина используется для построения стеклянных витрин с полками, где можно разместить посуду, книги или другие предметы.

Здесь можно включить/выключить следующие элементы:

• Фасады
• Полки
• Ручки
• Карниз
• Шпросы (совпадают количеством с полками)
• Стеклянный корпус
• Ножки
• Царги ножек
• Открывание

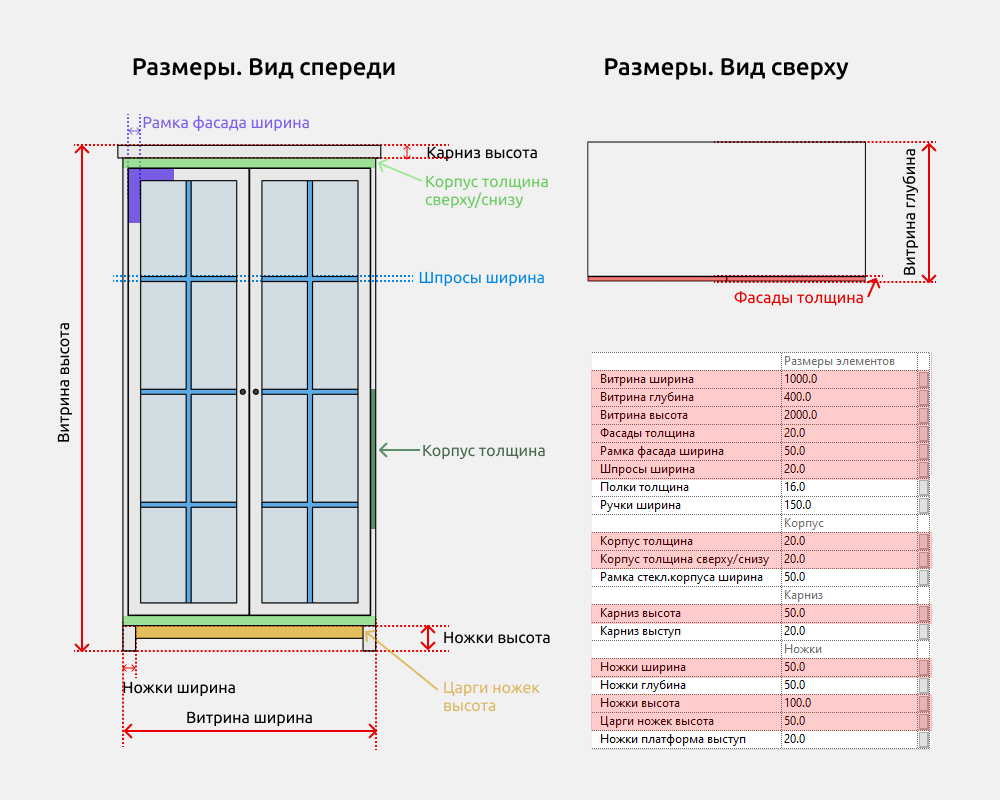

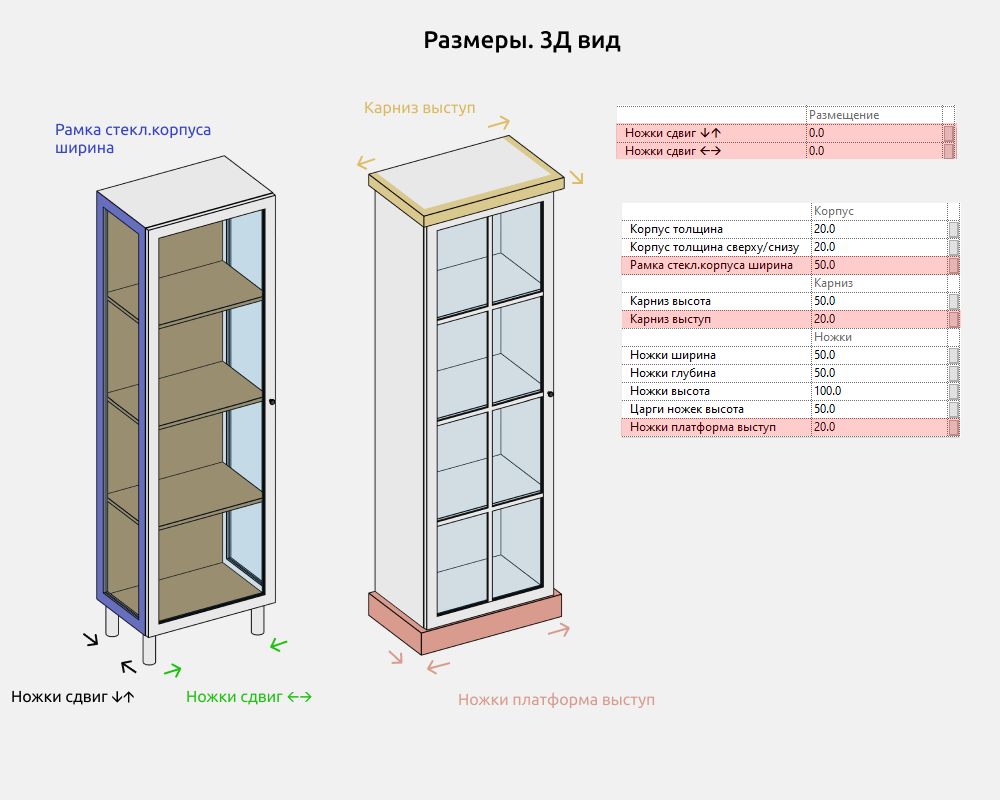

Размеры

Витрина высота - это параметр высоты, в котором есть другие мелкие высоты элементов, если они включены по галочке (Ножки высота,Карниз высота).

Корпус толщина (по бокам) может отличаться размерами от Корпуса толщина сверху/снизу. Зелёный цвет на картинке.

Если фасады выключены, корпус сдвигается на толщину фасадов.

Рамка стеклянного корпуса ширина - работает при включенном параметре Стеклянный корпус.

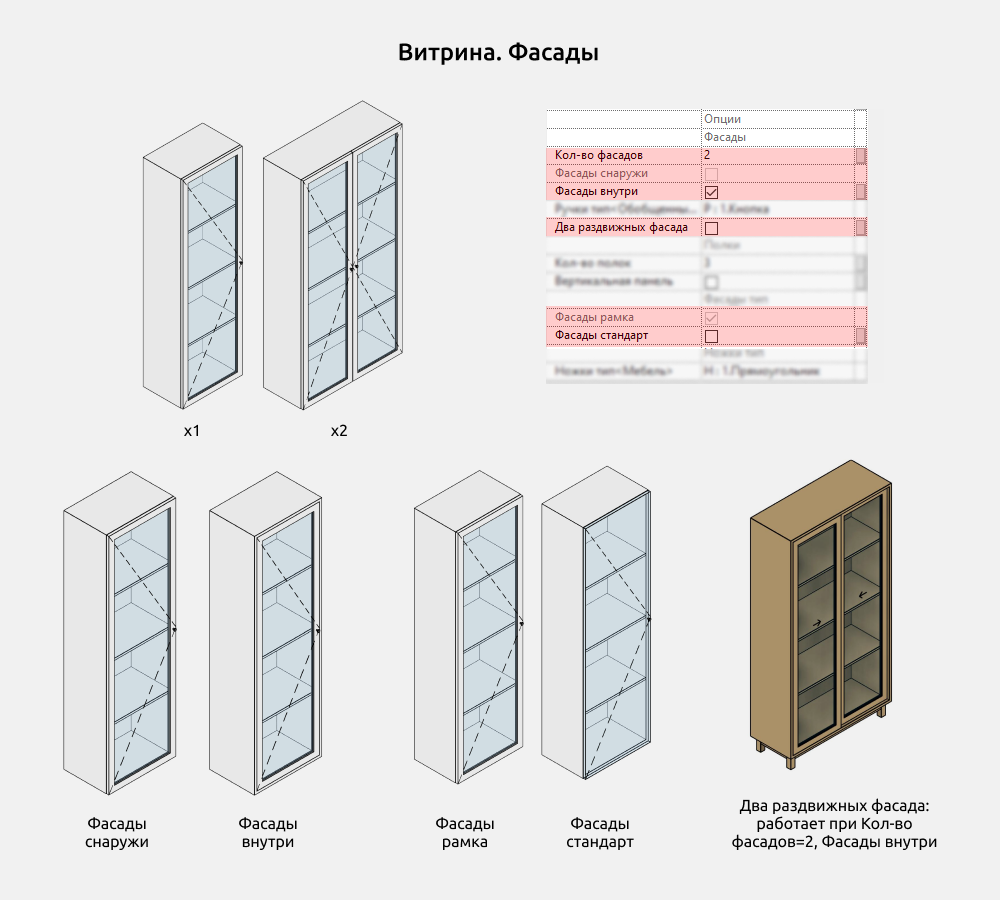

Фасады

Количество фасадов может быть от 1 до 2.

Фасады снаружи - это фасады, которые закрывают корпус шкафа, а Фасады внутри наоборот показывают толщину корпуса по периметру.

Фасады могут быть стандартными( простыми, без фрезеровки) и рамочными.

.

При включенном параметре Два раздвижных фасада - один фасад сдвигается за другой. Для корректной работы нужно выбрать Кол-во фасадов=2 и Фасады внутри.

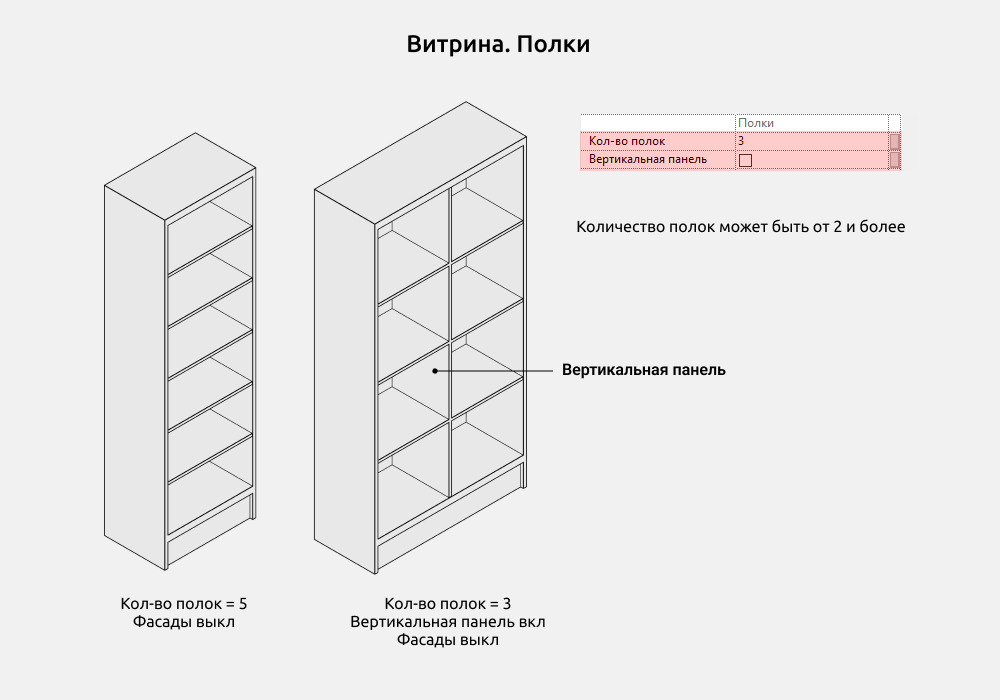

Полки

Количество полок может быть от 2 и более.

Вертикальная панель включается по центру витрины и разделяет полки на две секции.

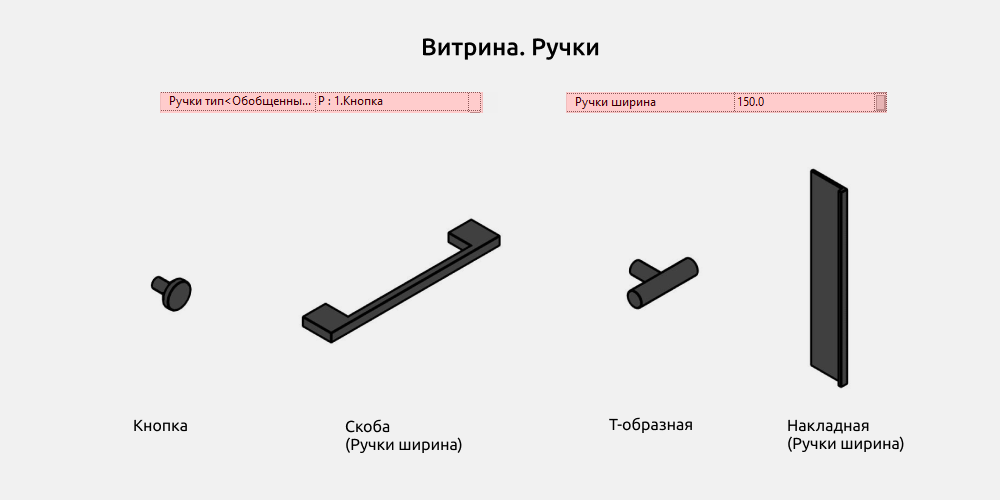

Ручки

Типы ручек можно выбрать в выпадающем списке. Это:

• Кнопка
• Скоба
• Т-образная
• Накладная

Обязательно выбираем с начальным заголовком Р. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Для Скобы и Накладной ручки работает параметр Ручки ширина.

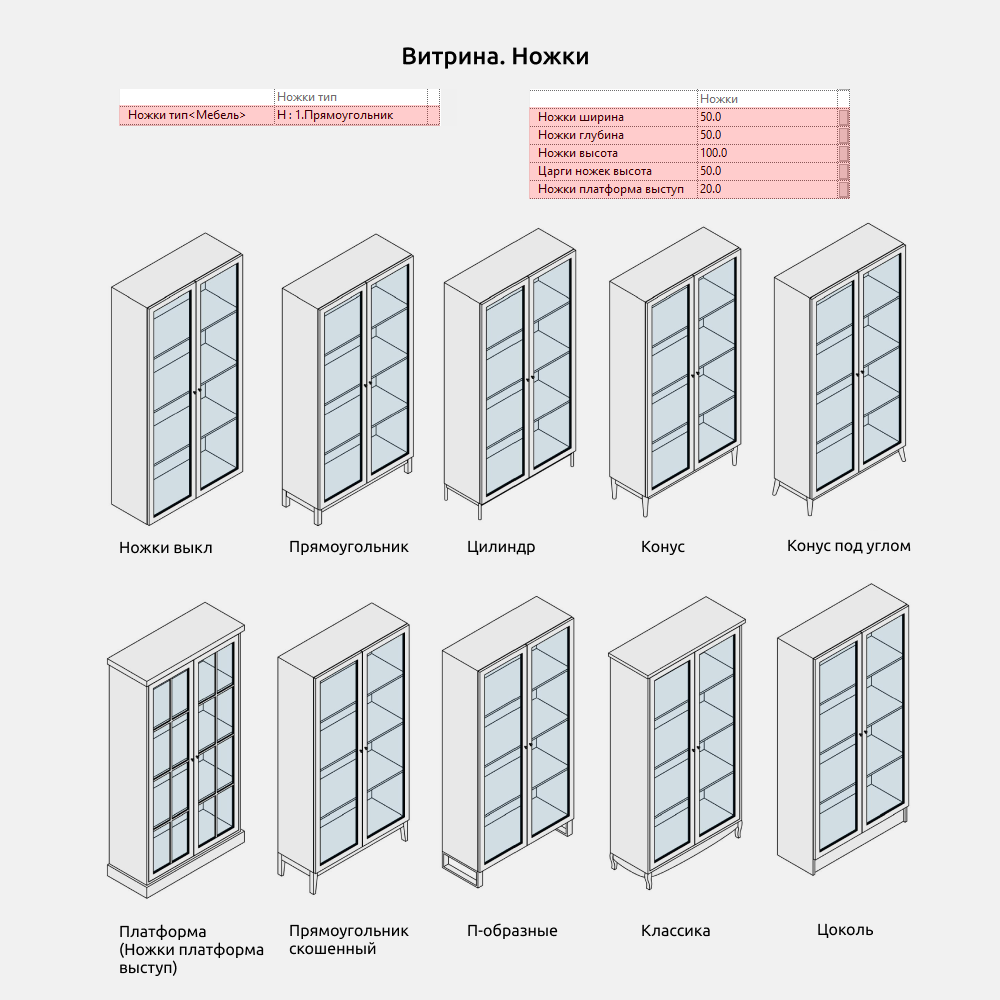

Ножки

Типы ножек можно выбрать в выпадающем списке. Это:

• Прямоугольник
• Цилиндр
• Конус
• Конус под углом
• Платформа
• Прямоугольник скошенный
• П-образные
• Классика
• Цоколь

У ножек Платформа есть дополнительный параметр в Размерах - Ножки платформа выступ.

Ножки высота у классики = 150мм.

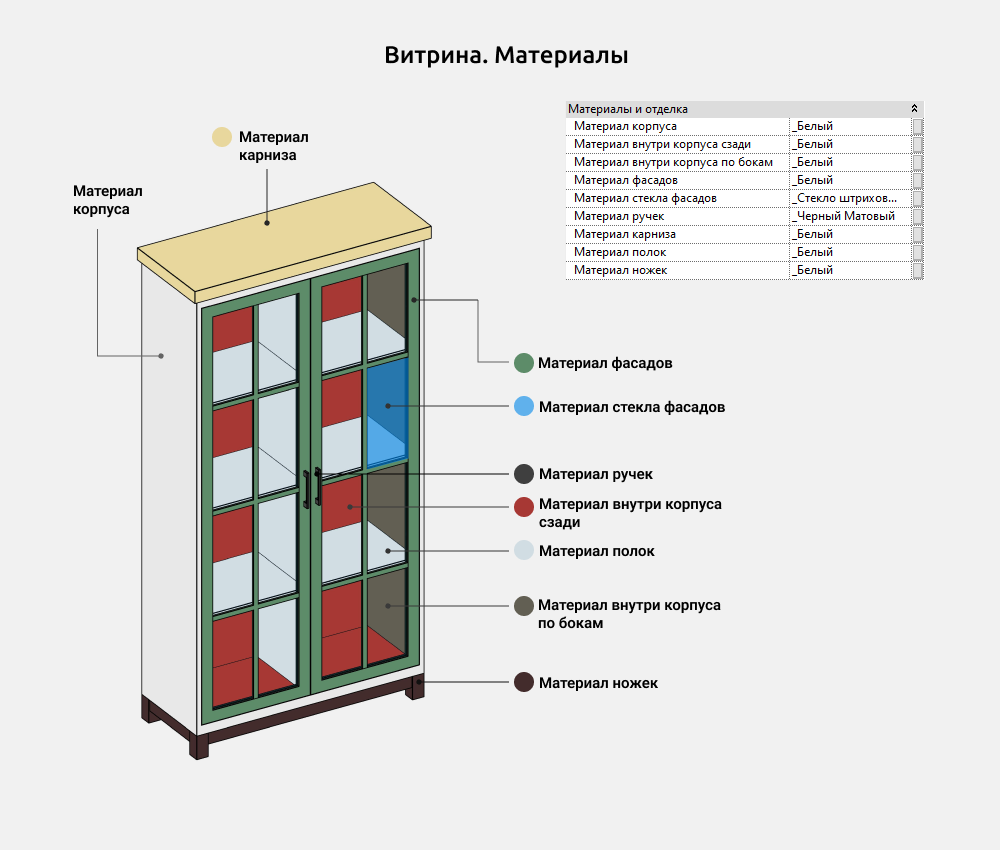

Материалы

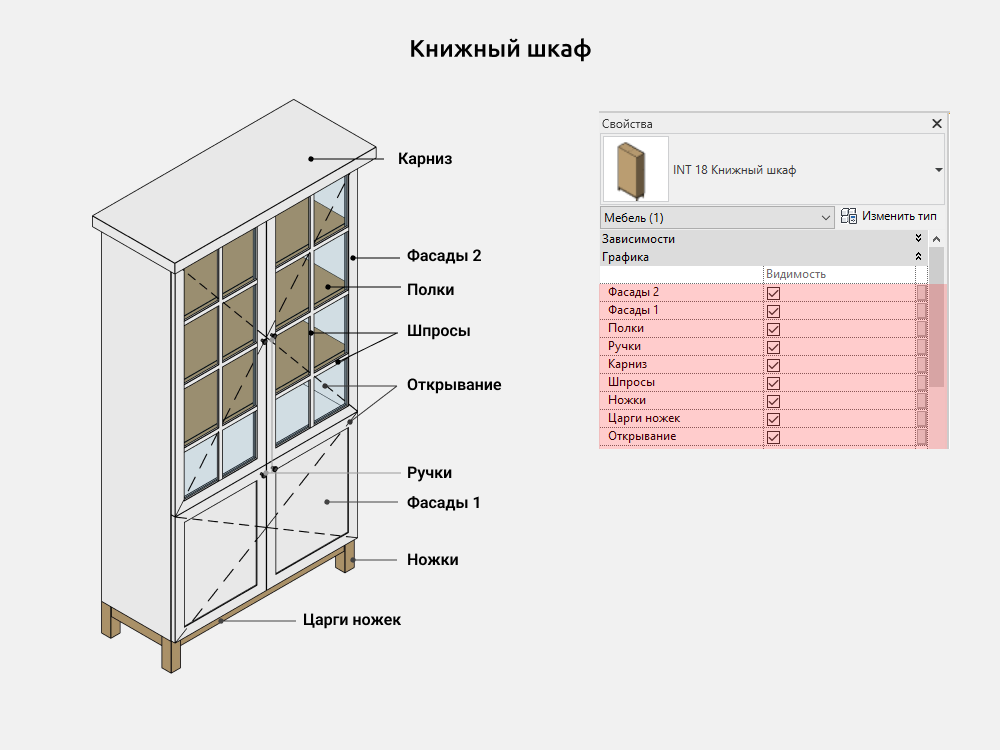

Книжный шкаф

Семейство Книжный шкаф используется для построения книжных шкафов с полками, где можно разместить книги или другие предметы. Верхние фасады открытые/стеклянные, а нижние - закрытые/без стекла.

Здесь можно включить/выключить следующие элементы:

• Фасады 2 (верхние)
• Фасады 1 (нижние)
• Полки
• Ручки
• Карниз
• Шпросы (совпадают количеством с полками)
• Ножки
• Царги ножек
• Открывание

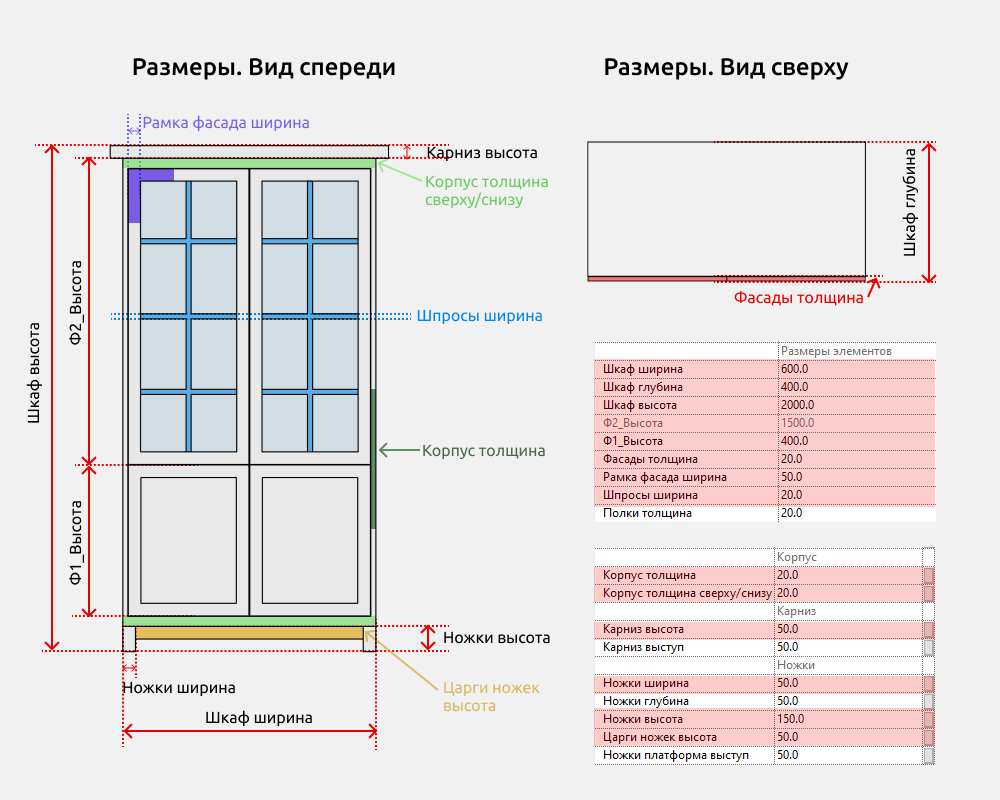

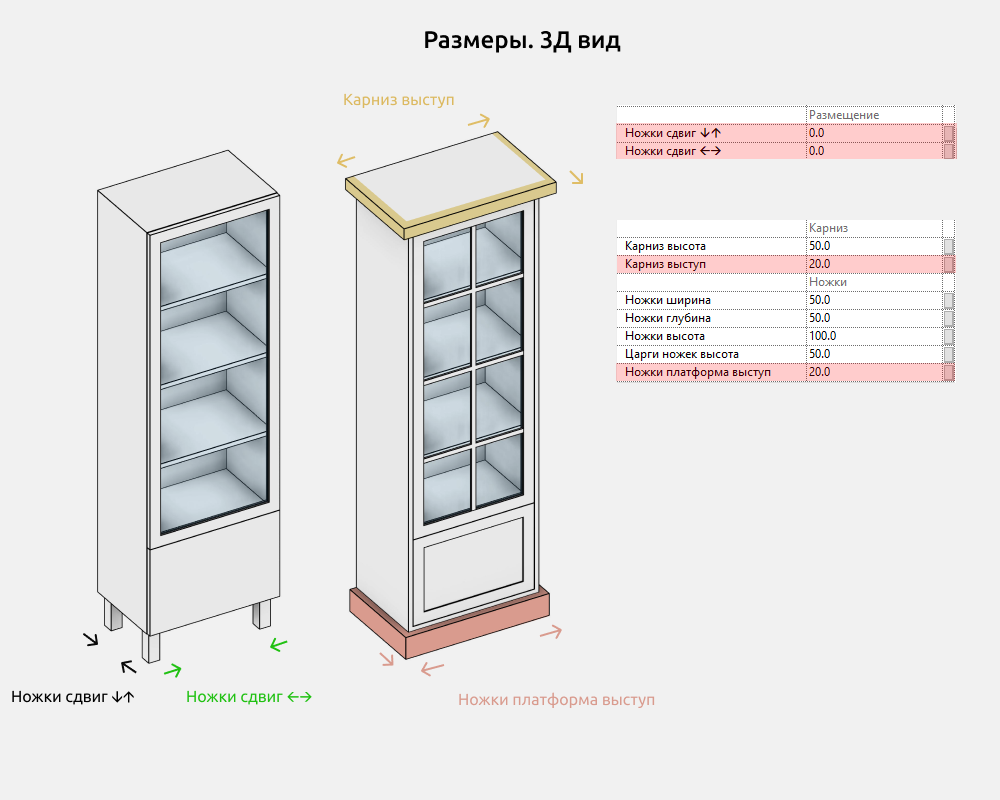

Размеры

Шкаф высота - это параметр высоты,состоящий из двух основных параметров Ф1_Высота и Ф2_Высота, а также есть другие мелкие высоты элементов, если они включены по галочке (Ножки высота,Карниз высота).

Корпус толщина (по бокам) может отличаться размерами от Корпуса толщина сверху/снизу. Зелёный цвет на картинке.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, Ф2_Высота. Параметр показывает высоту второго фасада, т.к.она считается по формуле исходя из высоты первого фасада и высоты самого шкафа.

Если фасады выключены, корпус сдвигается на толщину фасадов.

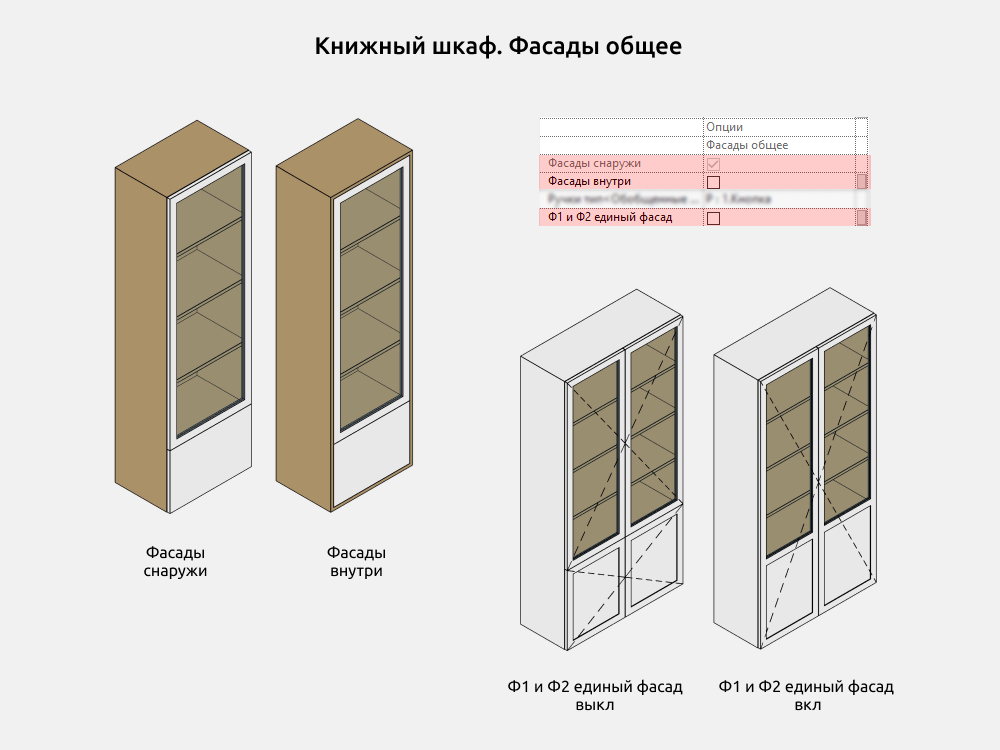

Фасады общее

Фасады снаружи - это фасады, которые закрывают корпус шкафа, а Фасады внутри наоборот показывают толщину корпуса по периметру.

При включенном параметре Ф1 и Ф2 единый фасад - нижний и верхний фасад становятся одним единым фасадом. Открывание также становится единым.

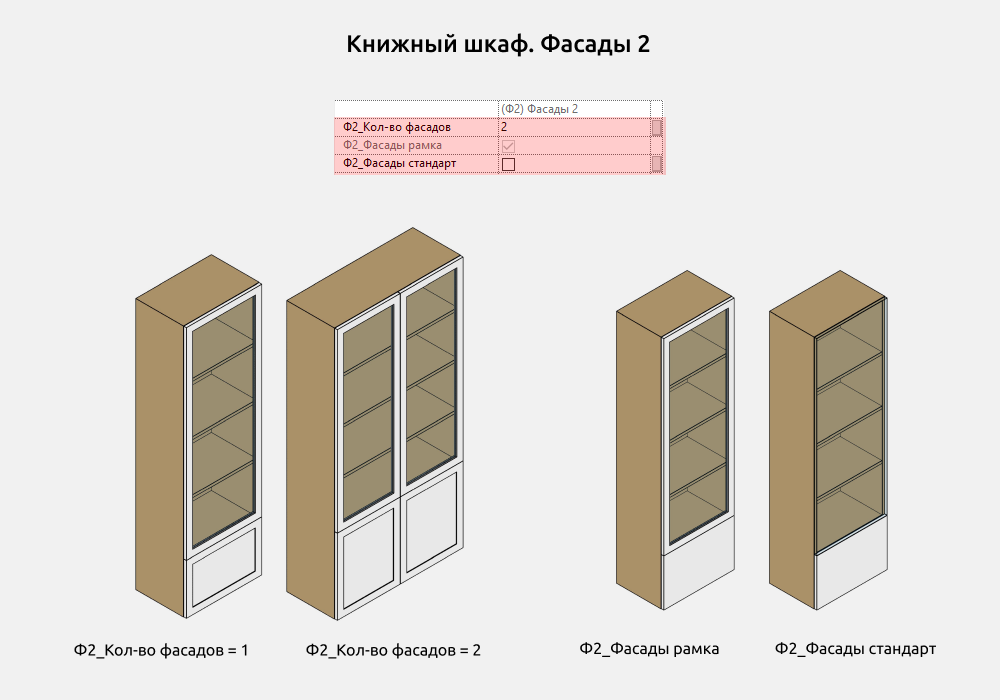

Фасады 2

Количество фасадов Ф2 может быть от 1 до 2.

Фасады Ф2 могут быть стандартными( простыми, без фрезеровки) и рамочными.

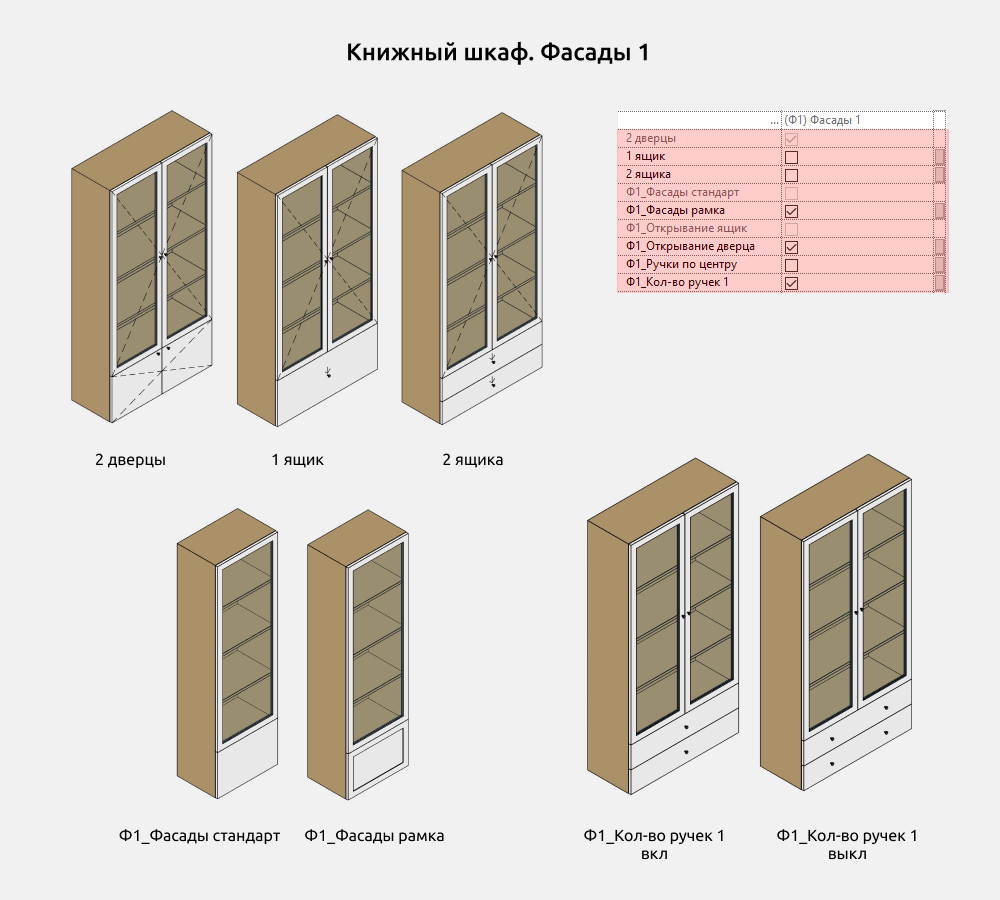

Фасады 1

Количество фасадов Ф1 выбираем по галочке: 2 дверцы, 1 ящик, 2 ящика.

Фасады Ф1 могут быть стандартными( простыми, без фрезеровки) и рамочными.

Количество ручек по умолчанию 1, а если параметр выключен - 2.

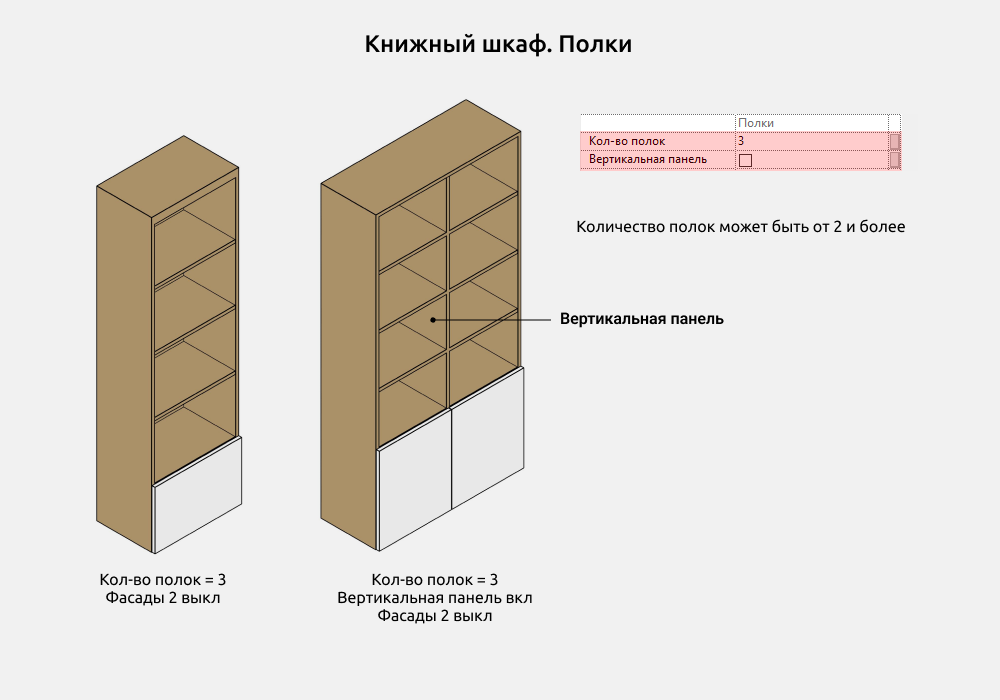

Полки

Количество полок может быть от 2 и более.

Вертикальная панель включается по центру шкафа у фасада 2 и разделяет полки на две секции.

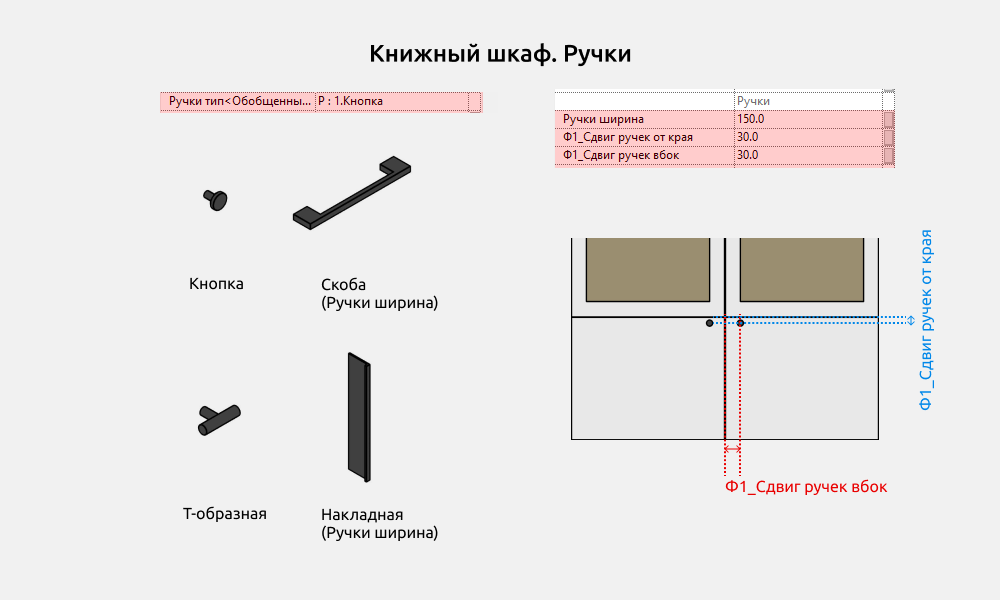

Ручки

Типы ручек можно выбрать в выпадающем списке. Это:

• Кнопка
• Скоба
• Т-образная
• Накладная

Обязательно выбираем с начальным заголовком Р. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Для Скобы и Накладной ручки работает параметр Ручки ширина.

Ножки

Типы ножек можно выбрать в выпадающем списке. Это:

• Прямоугольник
• Цилиндр
• Конус
• Конус под углом
• Платформа
• Прямоугольник скошенный
• П-образные
• Классика
• Цоколь

У ножек Платформа есть дополнительный параметр в Размерах - Ножки платформа выступ.

Ножки высота у классики = 150мм.

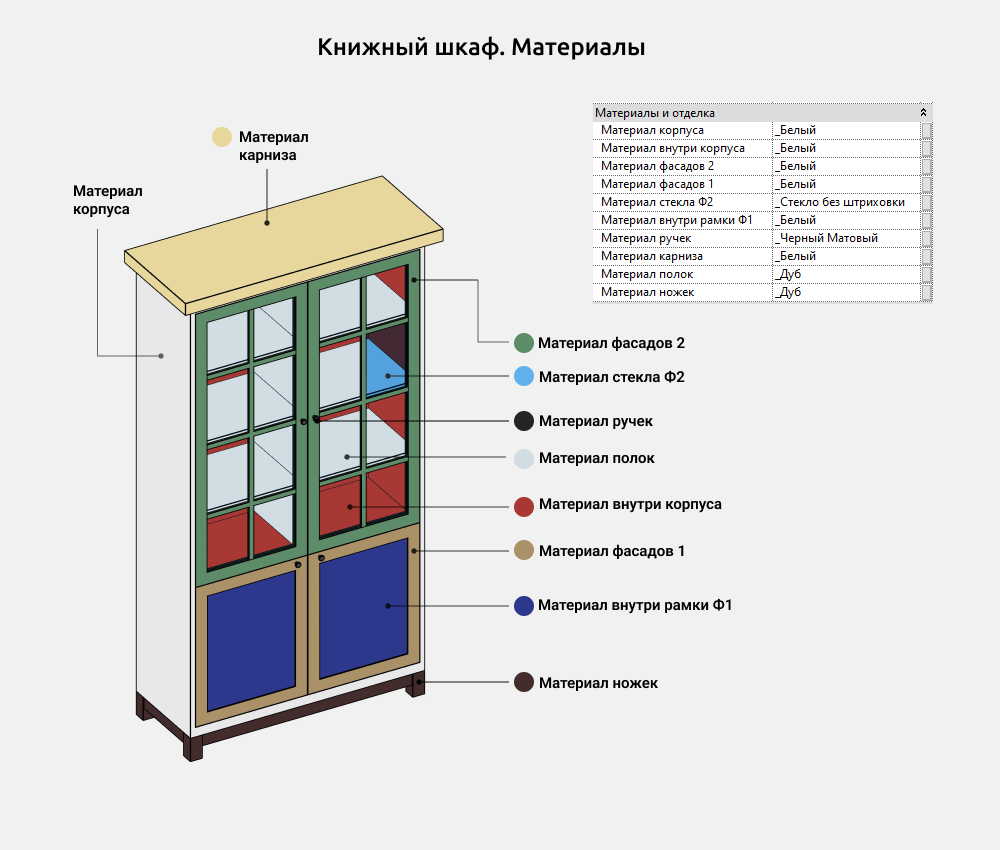

Материалы

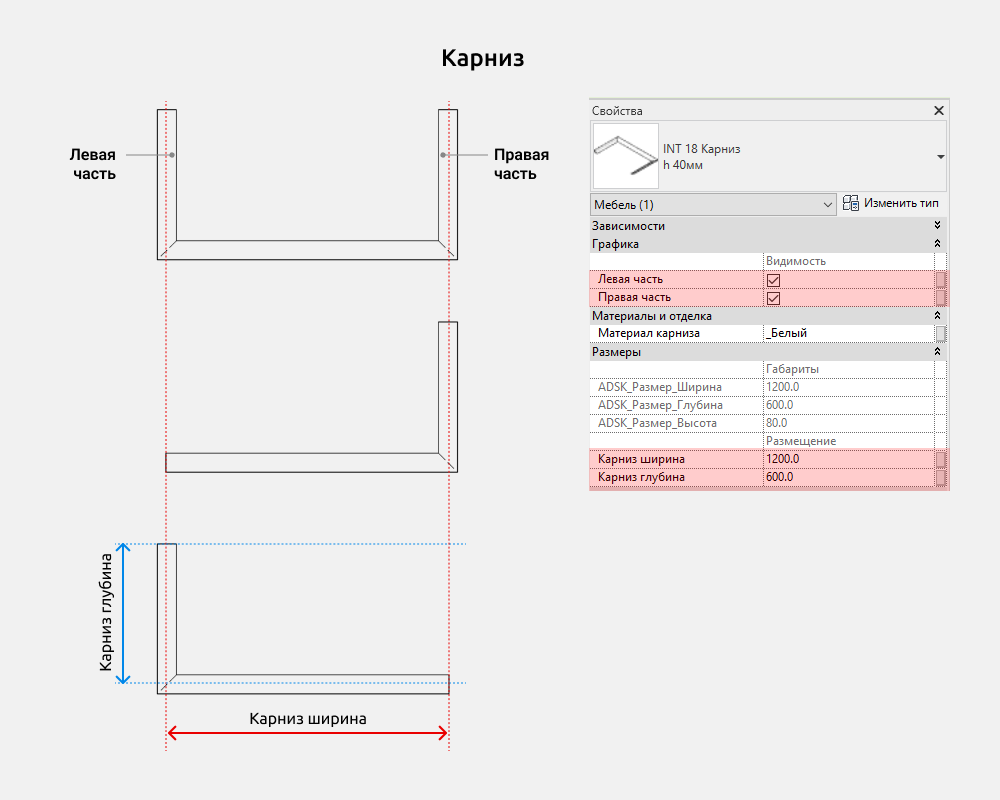

Карниз

Карниз ширина и Карниз глубина совпадает с размерами шкафа, на который будет устанавливаться карниз.

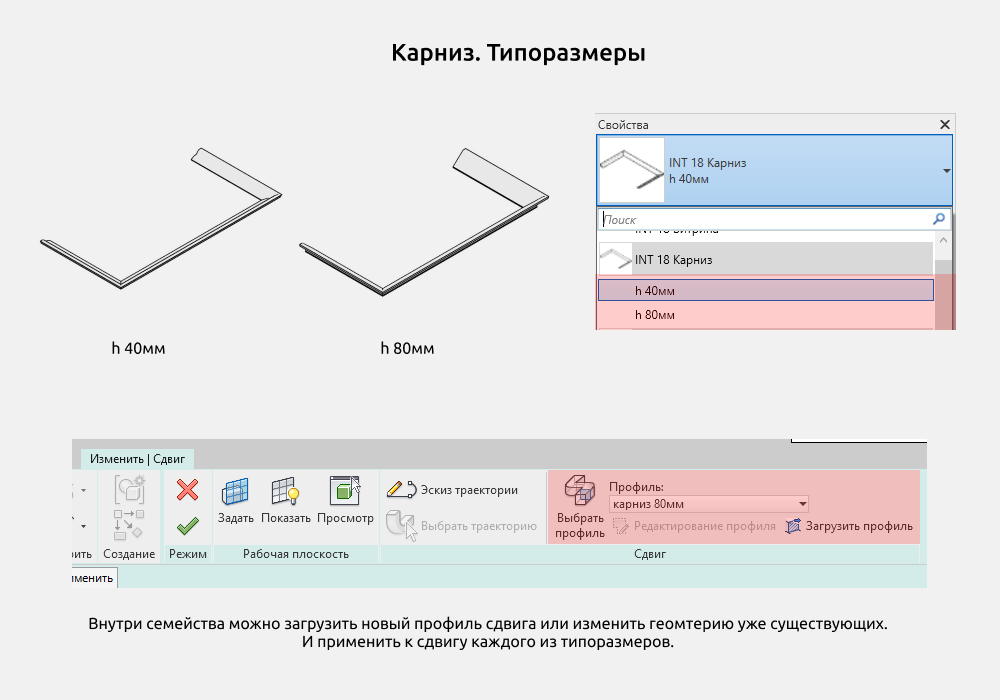

Есть два типоразмера, отличающиеся по высоте - 40 и 80 мм.

Внутри семейства можно загрузить новый профиль для сдвига или изменить геометрию уже существующих. Но если загружать именно новый, то его нужно выбрать в выпадающем списке в профилях семейства для нового сдвига или для уже существующих.

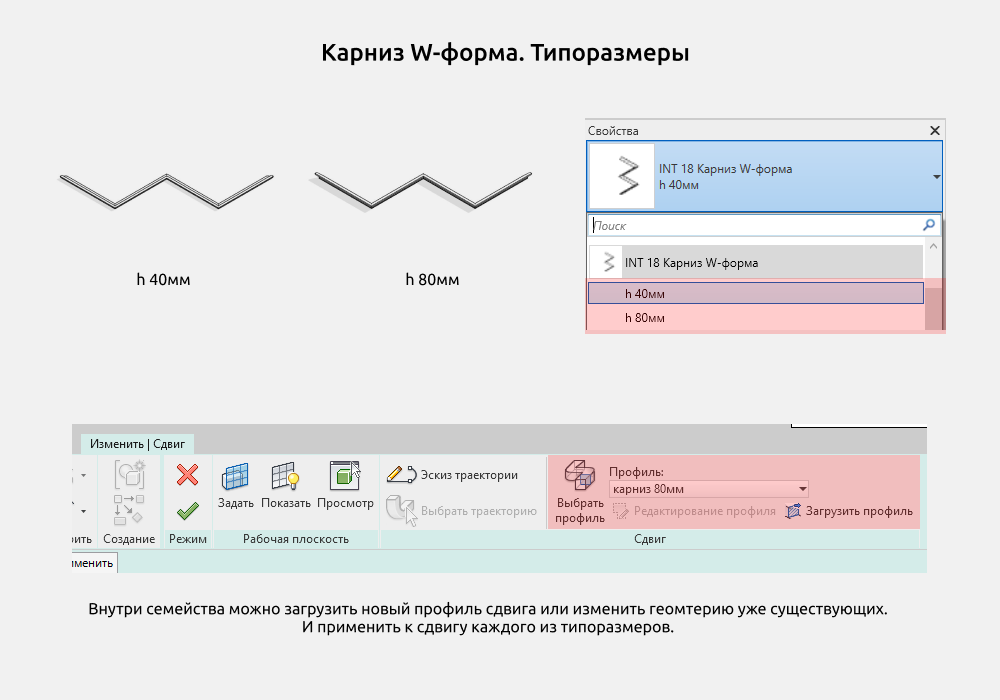

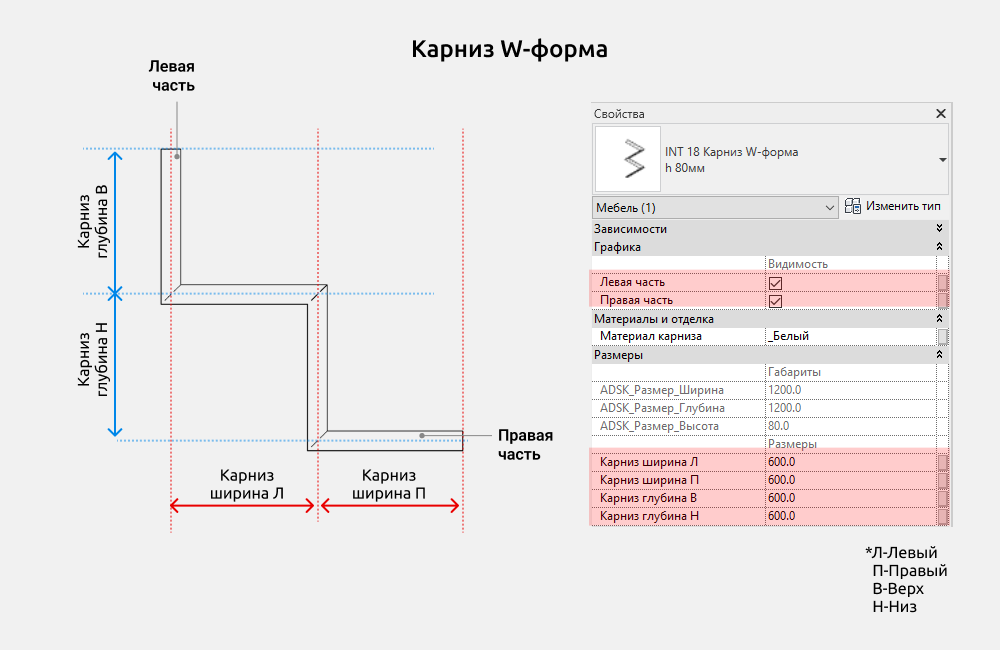

Карниз W-форма

Ширина и глубина карниза совпадает с размерами шкафа, на который будет устанавливаться карниз.

Есть два типоразмера, отличающиеся по высоте - 40 и 80 мм.

Внутри семейства можно загрузить новый профиль для сдвига или изменить геометрию уже существующих. Но если загружать именно новый, то его нужно выбрать в выпадающем списке в профилях семейства для нового сдвига или для уже существующих.

Фасады

Фасады - лицевые дверцы мебельных шкафов. Их можно применять для встроенных шкафов, для кухни, для любой другой мебели.

Фасады бывают различных материалов и форм. В данном наборе представлены следующие виды фасадов:

• Фасад
• Фасад волна
• Фасад рейки-квадрат
• Фасад рейки-полукруг
• Фасад стеклянный
• Фасад классика
• Фасад жалюзи

Далее показаны общие параметры для всех фасадов в наборе.

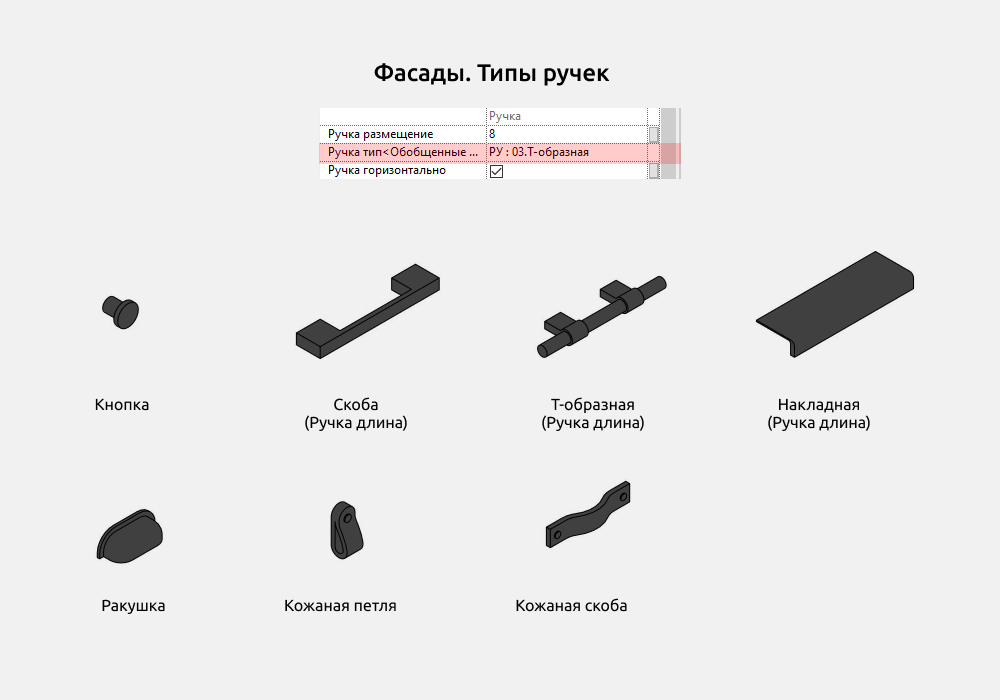

Общее. Ручки

Типы ручек можно выбрать в выпадающем списке у каждого семейства фасадов. Это:

• Кнопка
• Скоба
• Т-образная
• Накладная
• Ракушка
• Кожаная петля
• Кожаная скоба

Для Скобы, Накладной и Т-образной ручки работает параметр Ручка длина.

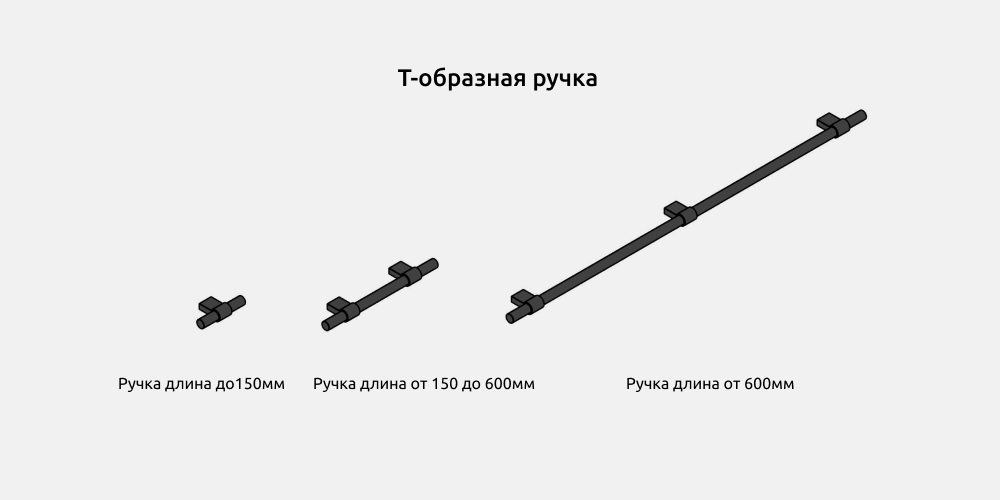

У Т-образной ручки меняется отображение при разной длине ручки.

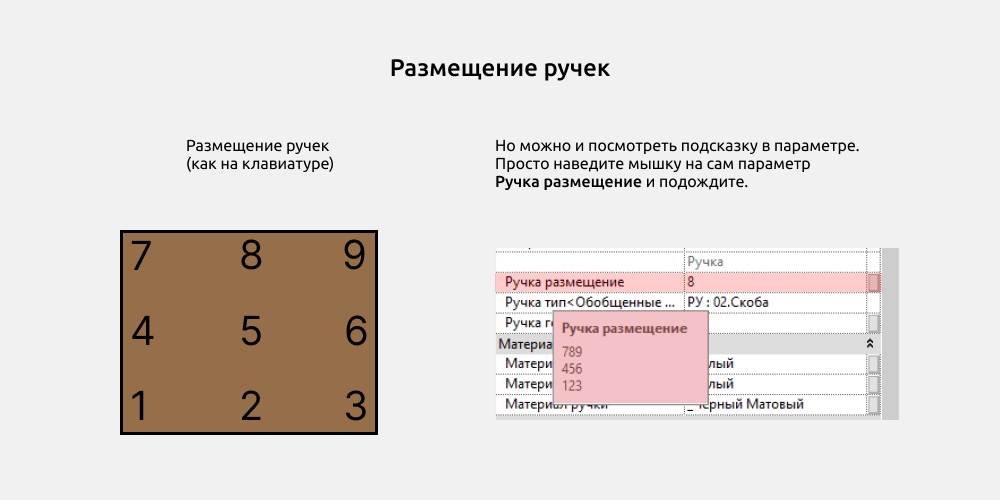

Общее. Размещение ручек

Размещение ручек сделано цифрами от 1 до 9. Визуально это похоже на размещение цифр на клавиатуре.

Ещё можно посмотреть подсказку в самом параметре Ручка размещение.

Положение ручек может быть горизонтальным и вертикальным. За это отвечает параметр Ручка горизонтально.

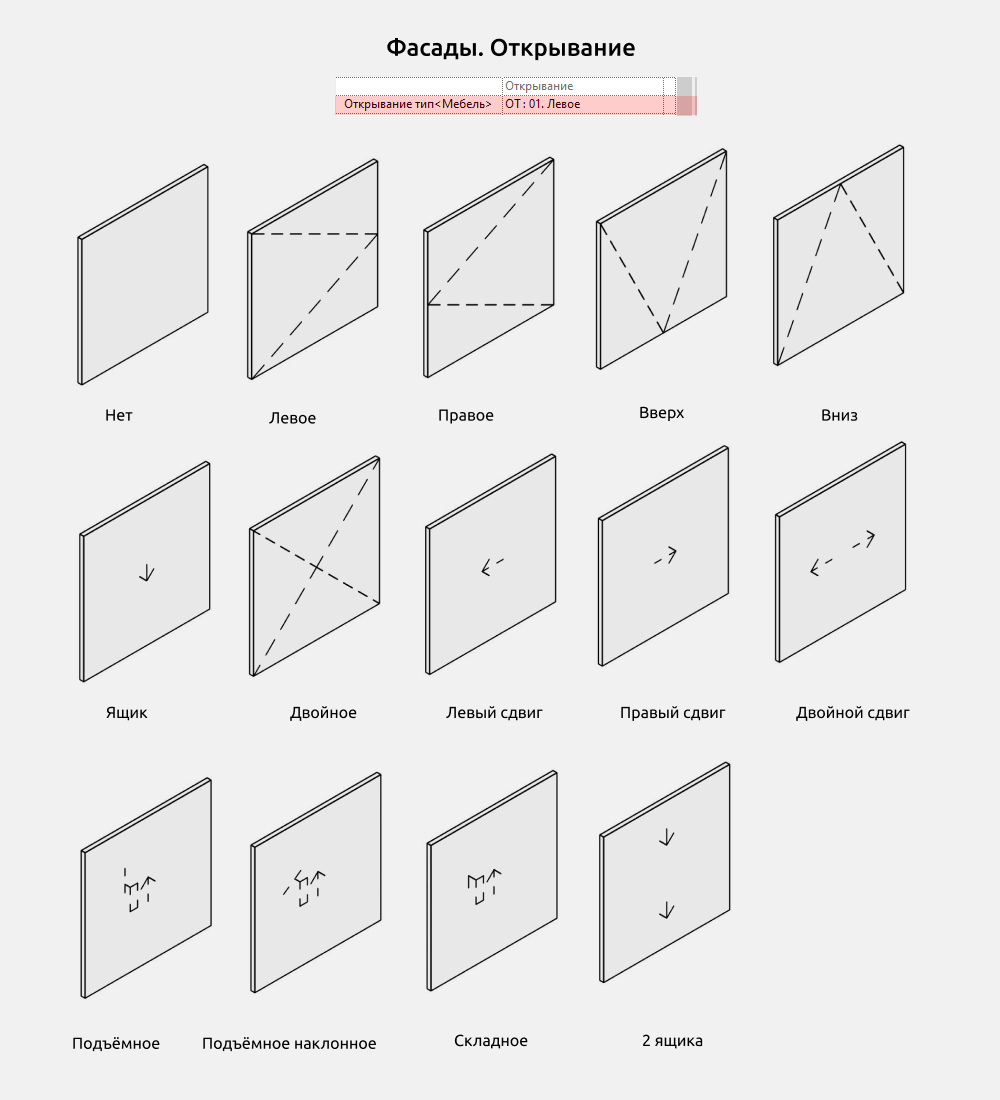

Общее. Открывание

Типы открывания можно выбрать в выпадающем списке у каждого семейства фасадов. Это:

• Левое
• Правое
• Вниз
• Вверх
• Ящик
• Двойное
• Левый сдвиг
• Правый сдвиг
• Двойной сдвиг
• Подъемное
• Подъемное наклонное
• Складное
• 2 ящика

Открывание фасадов не зависит от положения ручек.

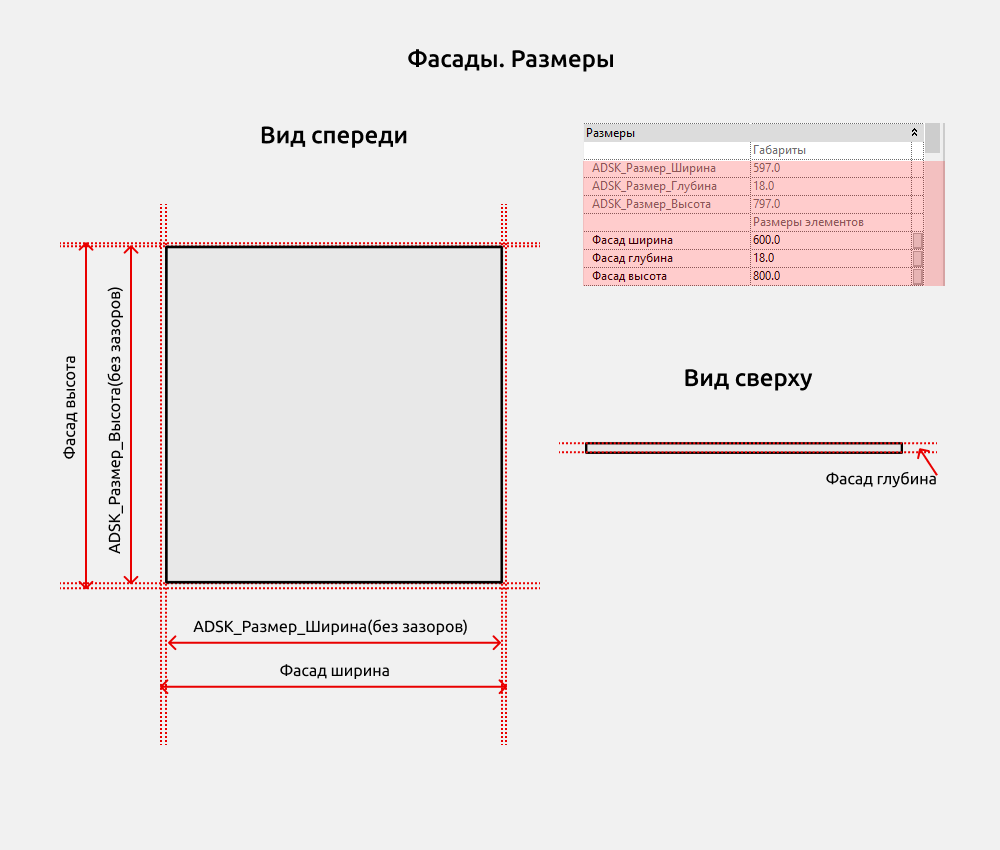

Общее. Размеры

Фасад ширина и Фасад глубина это размеры с зазорами, а ADSK размеры - без зазоров.

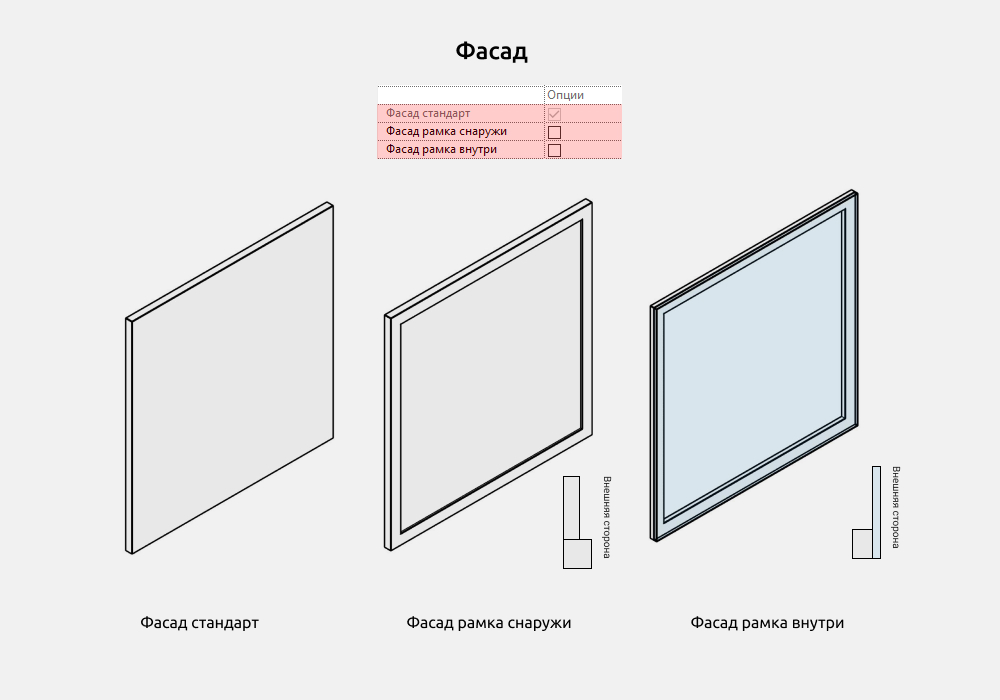

Фасад

Фасад - это стандартные и самые популярные типы фасадов.

Фасад стандарт - простой прямоугольный фасад.

Фасад рамка снаружи - рамочный прямоугольный фасад, подходит для неоклассики.

Фасад рамка внутри - рамка находится внутри, за стеклом.

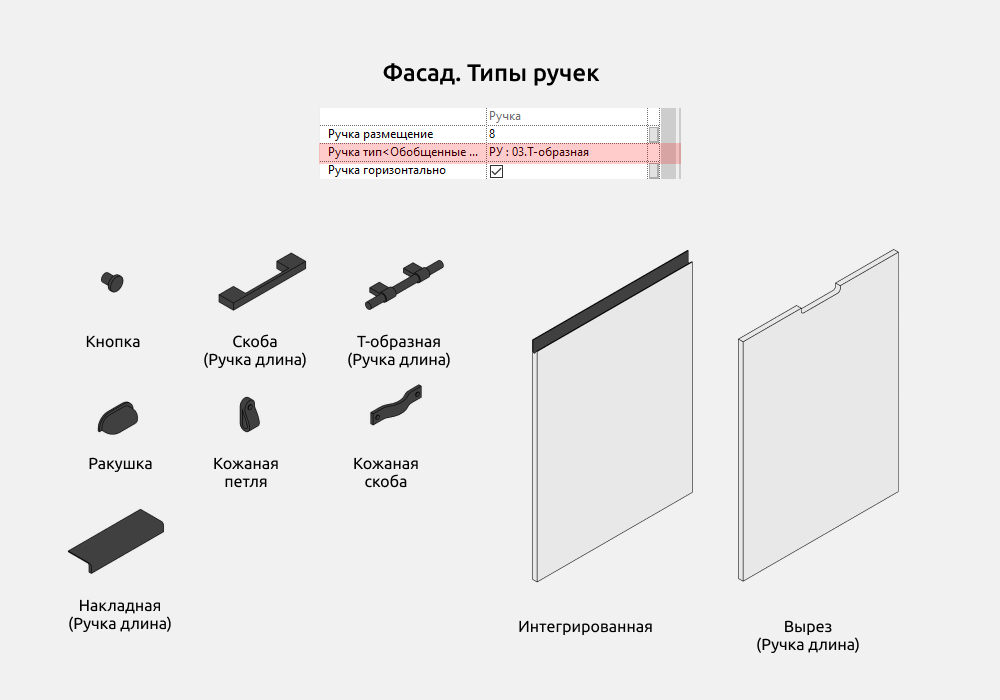

Ручки из Общего раздела дополнены в данном семействе Интегрированной и Вырезом. И получается:

• Кнопка
• Скоба
• Т-образная
• Ракушка
• Кожаная петля
• Кожаная скоба
• Накладная
• Интегрированная
• Вырез

Для Скобы, Вырез, Накладной и Т-образной ручки работает параметр Ручка длина.

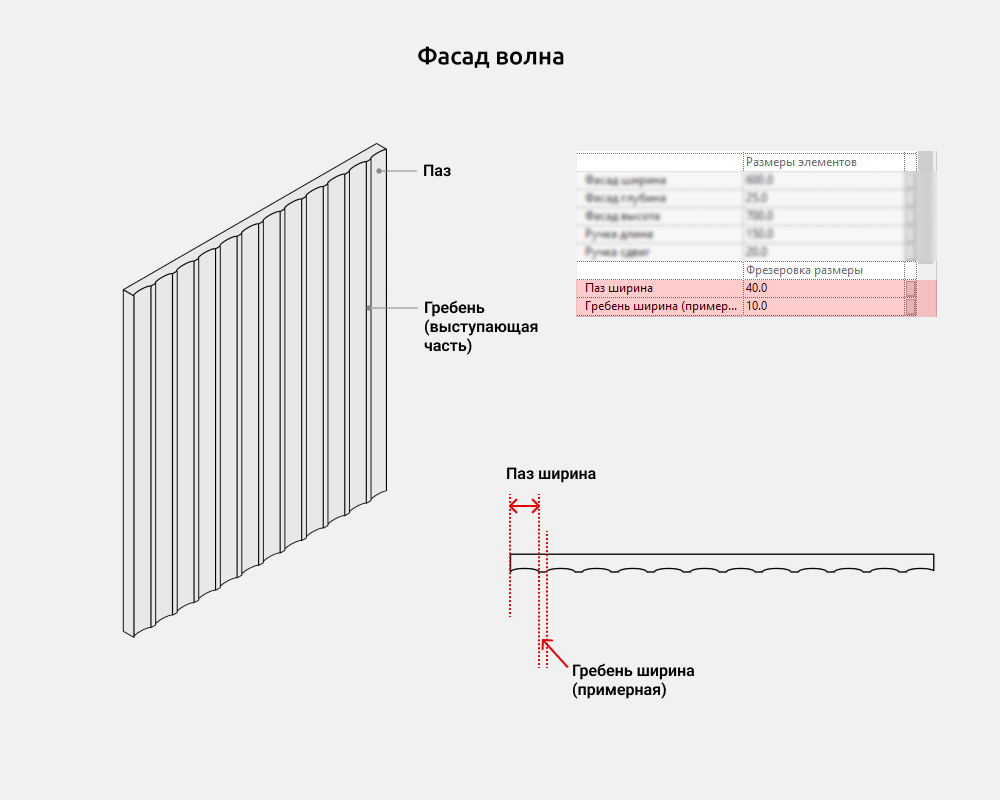

Фасад волна

Фасад волна - фасад с фрезеровкой, похожей по форме на волну.

Ширина паза и гребня регулируется, только у гребня будет примерная ширина. Это получается из-за специфической работы массива в Revit.

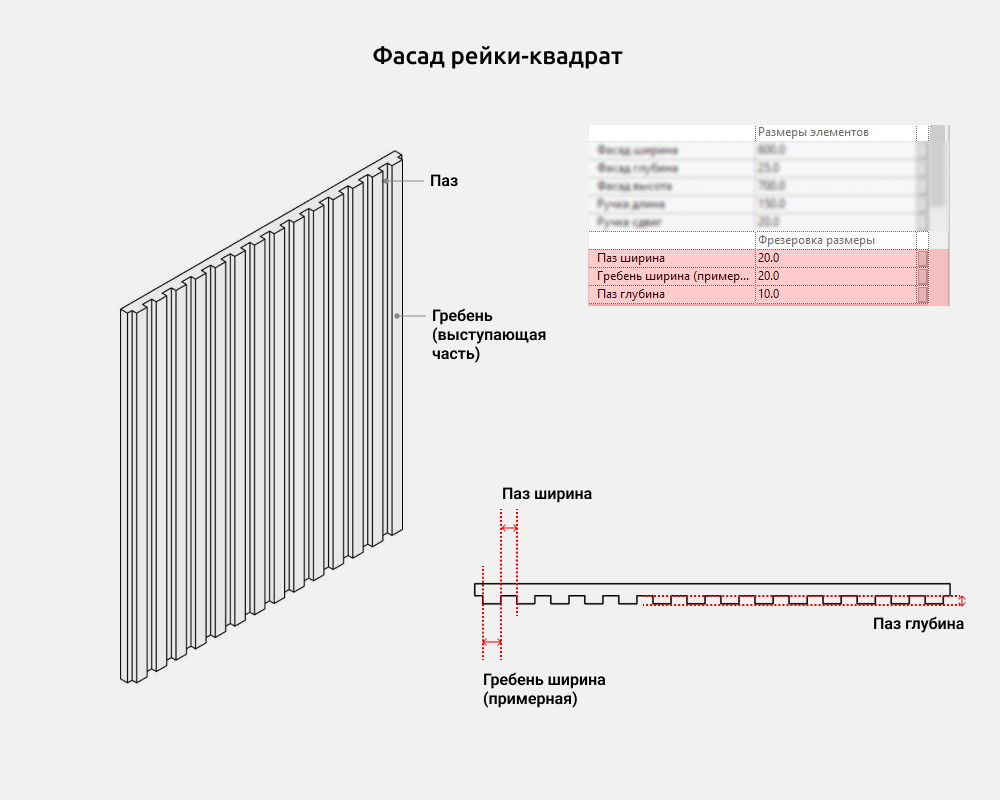

Фасад рейки-квадрат

Фасад рейки-квадрат  - фасад с фрезеровкой, похожей по форме на рейки.

Ширина паза и гребня регулируется, только у гребня будет примерная ширина. Это получается из-за специфической работы массива в Revit.

В отличие от других семейств с фрезеровкой, здесь регулируется глубина паза.

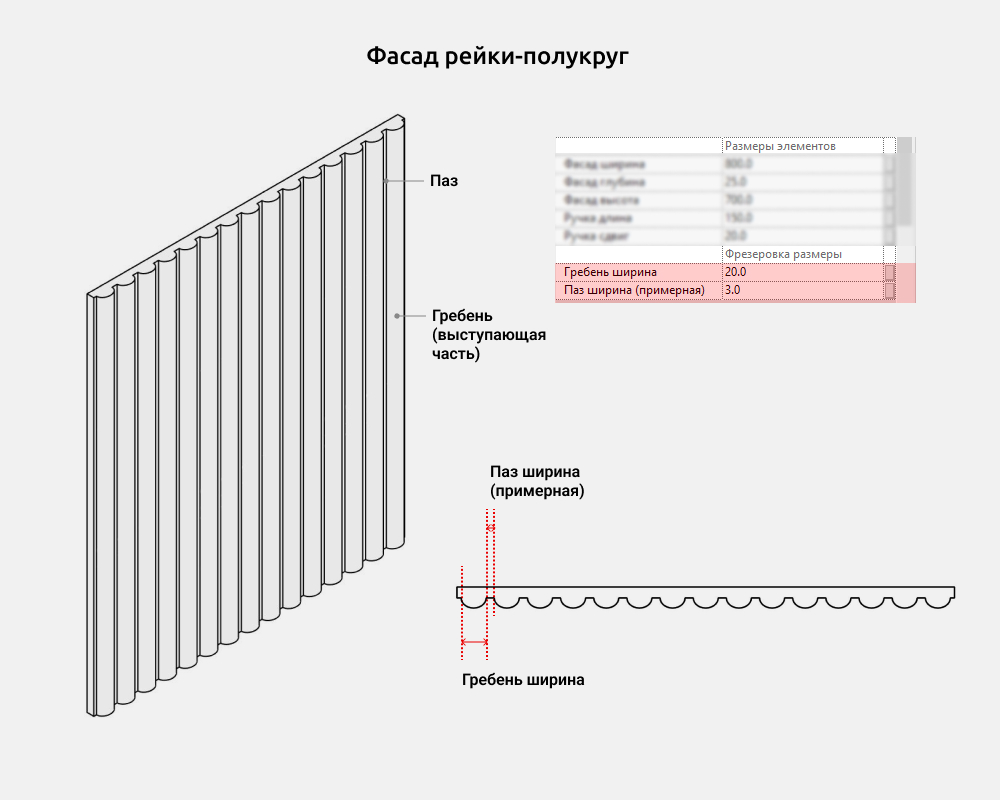

Фасад рейки-полукруг

Фасад рейки-полукруг - фасад с фрезеровкой, похожей по форме на полукруглые рейки.

Ширина паза и гребня регулируется, только у паза будет примерная ширина. Это получается из-за специфической работы массива в Revit.

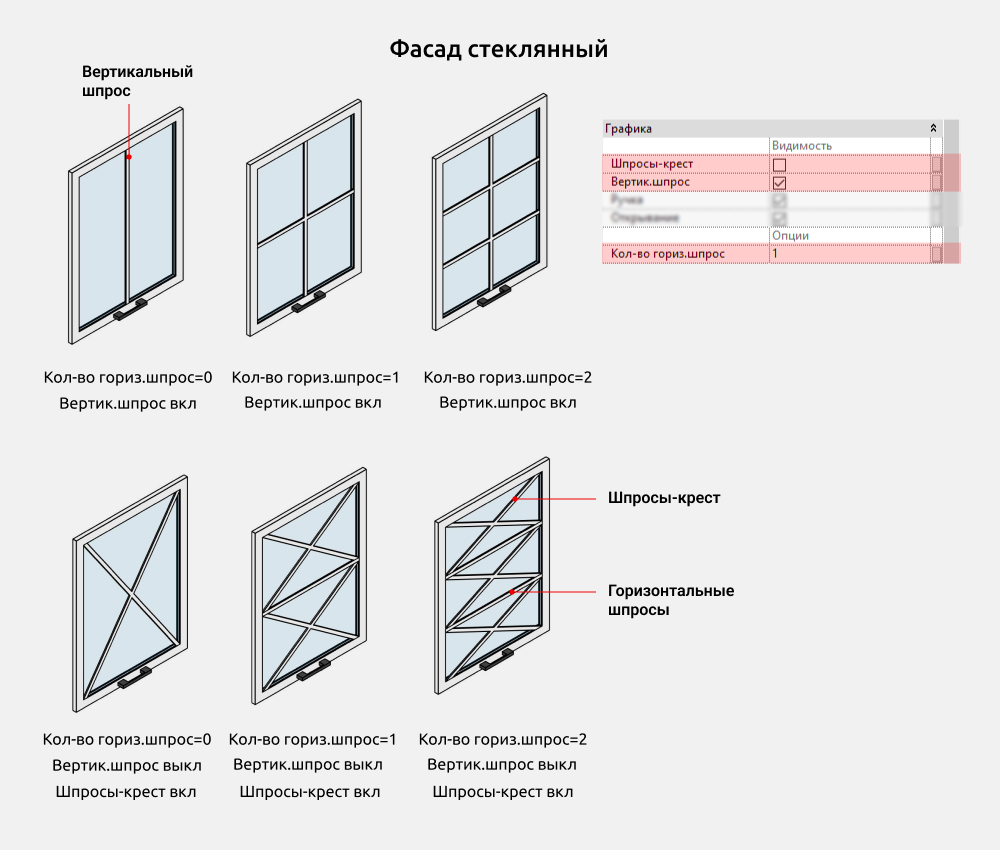

Фасад стеклянный

Фасад стеклянный - фасад со стеклом, шпросами и шпросами в виде креста.

Шпросы - это разделительные планки на фасаде.

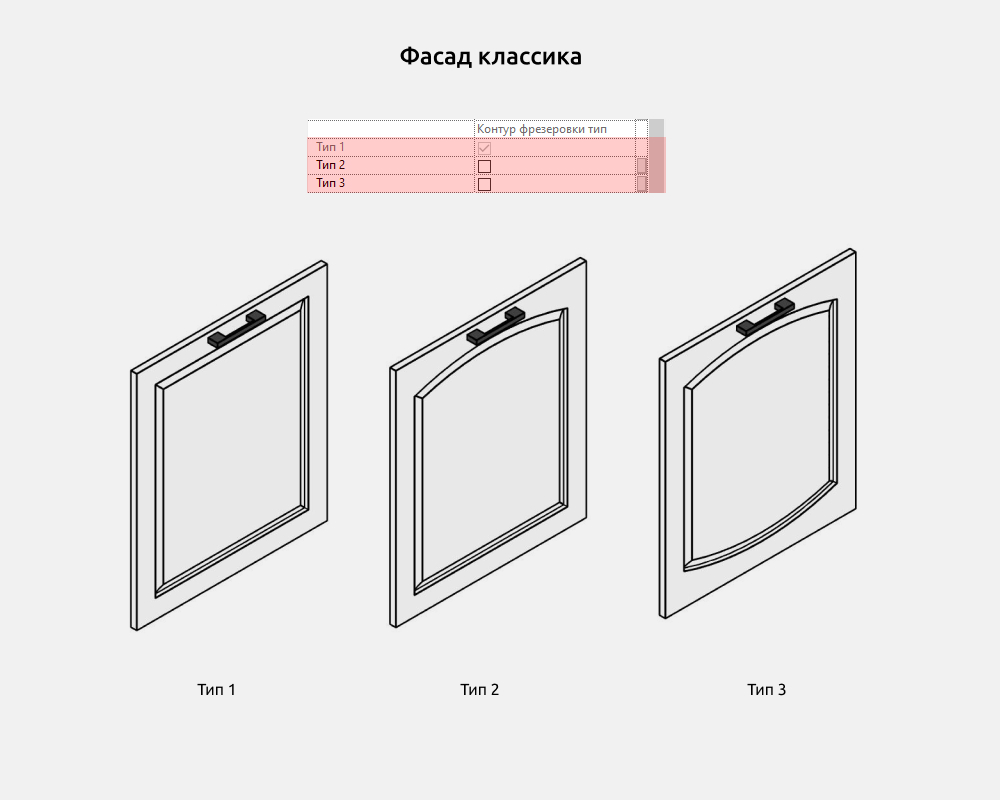

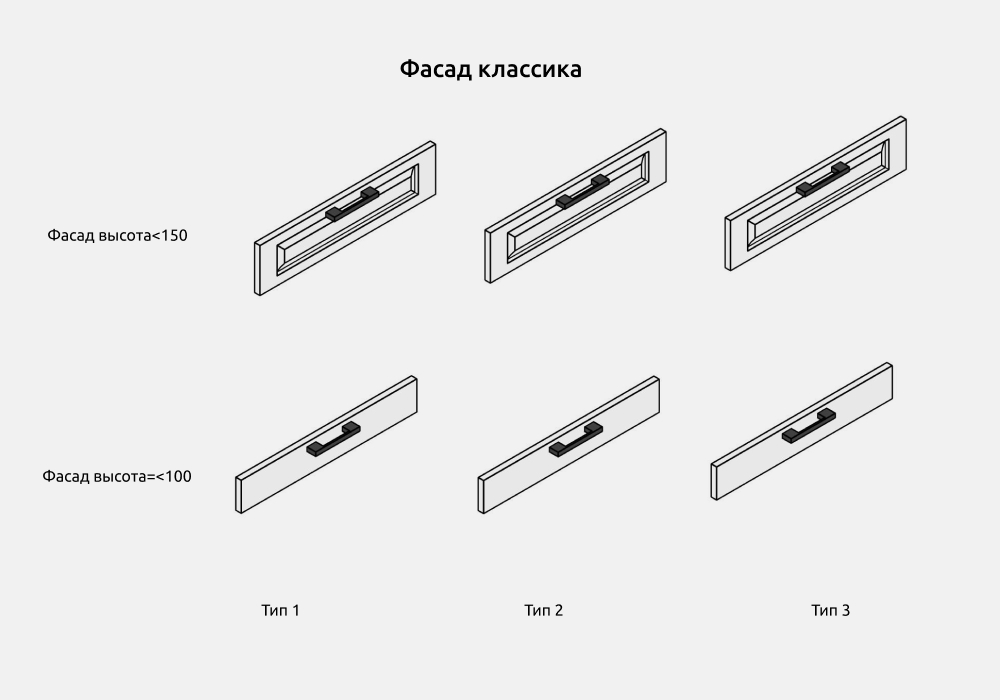

Фасад классика

Фасад классика - рамочные фасады со сложной фрезеровкой. Профиль можно менять внутри семейства, но при большой ширине профиля могут быть ошибки в работе.

Когда Фасад высота меньше 150 мм, все типы фасада становятся Типом 1. А ширина рамки фасада сверху и снизу меньше в 2 раза, в отличие от боковых рамок.

Когда Фасад высота меньше 100 мм, все типы фасада становятся простым прямоугольным фасадом без фрезеровок.

Фасад по ширине меньше 150мм быть не может.

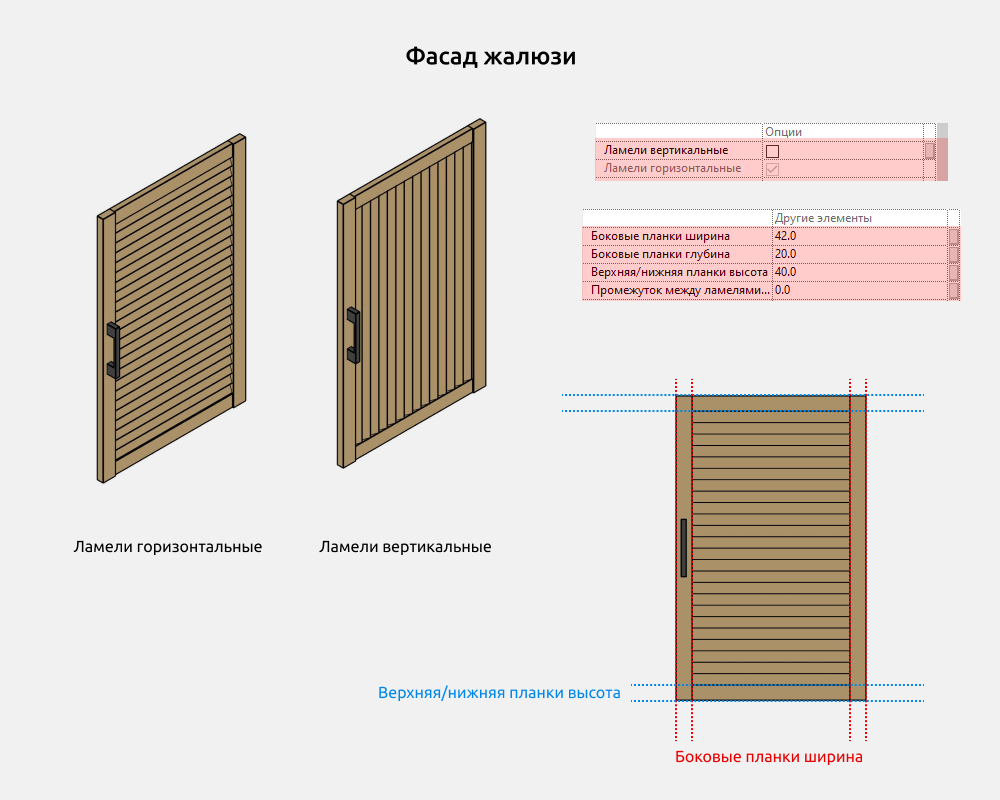

Фасад жалюзи

Фасад жалюзи - фасад с вертикальными или горизонтальными ламелями.

4. ОФОРМЛЕНИЕ

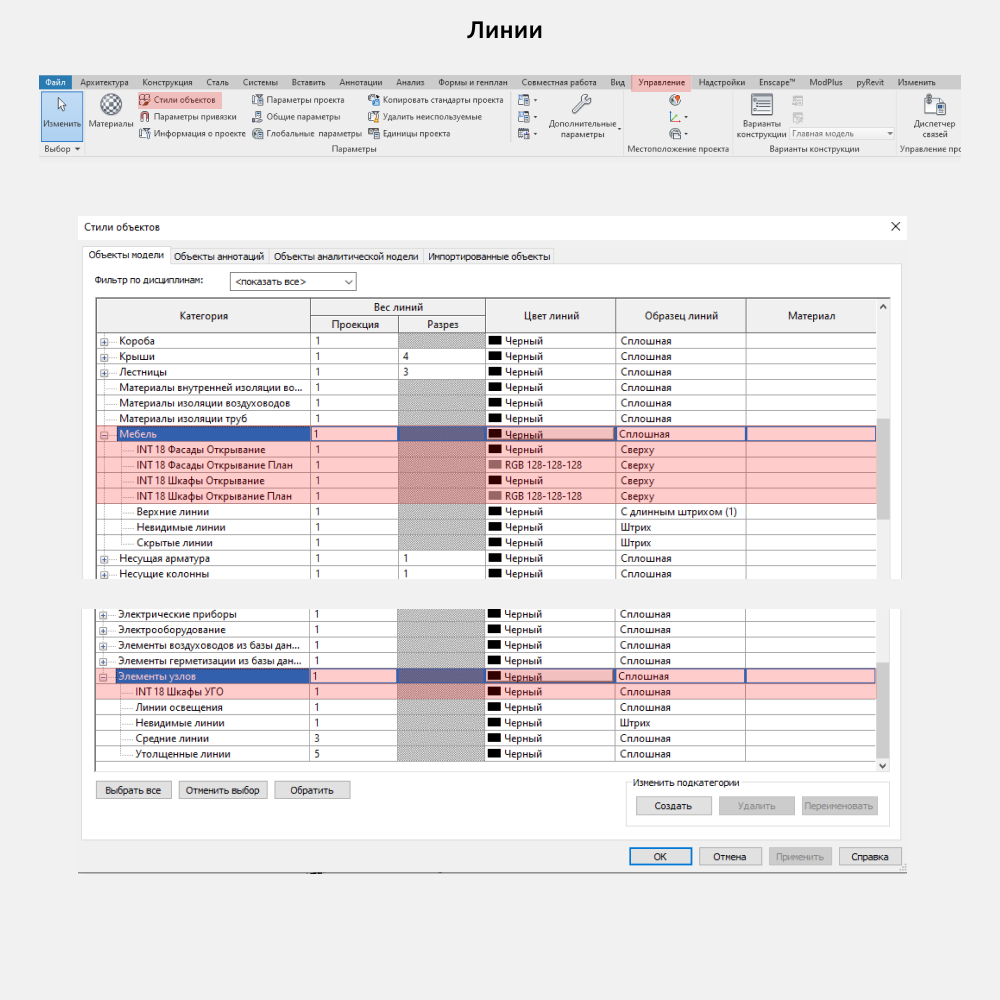

Настройки графики

Чтобы поменять цвет/вес/тип линий семейств, нужно перейти в Управление - Стили объектов - Мебель/Элементы узлов
