Столы для Revit

1. ОБЩИЕ ДАННЫЕ

• Название набора: Столы
• Версия набора 1.2.0
• Версия Revit: 2019

Описание

Набор семейств столов для Revit предназначен для работы в Autodesk Revit и использования в BIM-проектах интерьеров и архитектуры. Библиотека включает параметрические семейства столов.

Набор предназначен для дизайнеров интерьера, архитекторов и проектировщиков, работающих в Autodesk Revit над жилыми и общественными пространствами.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект со столами и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

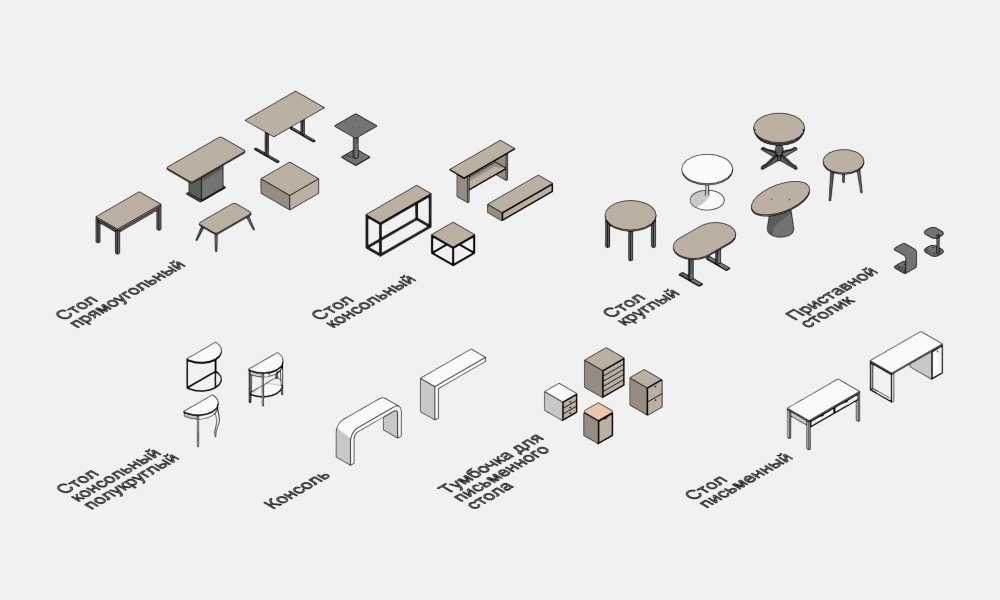

2. СОСТАВ НАБОРА

В состав набора входят следующие семейства параметрических столов:

• Консоль
• Приставной столик
• Стол консольный полукруглый
• Стол консольный
• Стол круглый
• Стол письменный
• Стол прямоугольный
• Тумбочка для письменного стола

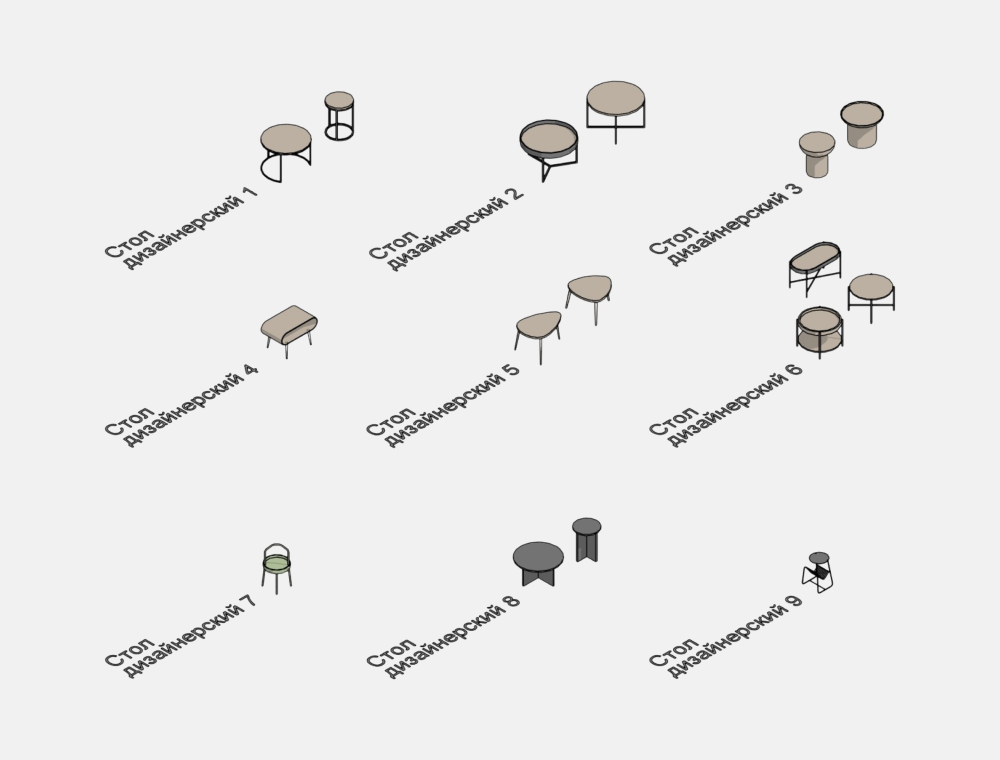

Семейства дизайнерских столов:

• Стол дизайнерский 1
• Стол дизайнерский 2
• Стол дизайнерский 3
• Стол дизайнерский 4
• Стол дизайнерский 5
• Стол дизайнерский 6
• Стол дизайнерский 7
• Стол дизайнерский 8
• Стол дизайнерский 9

3. СЕМЕЙСТВА

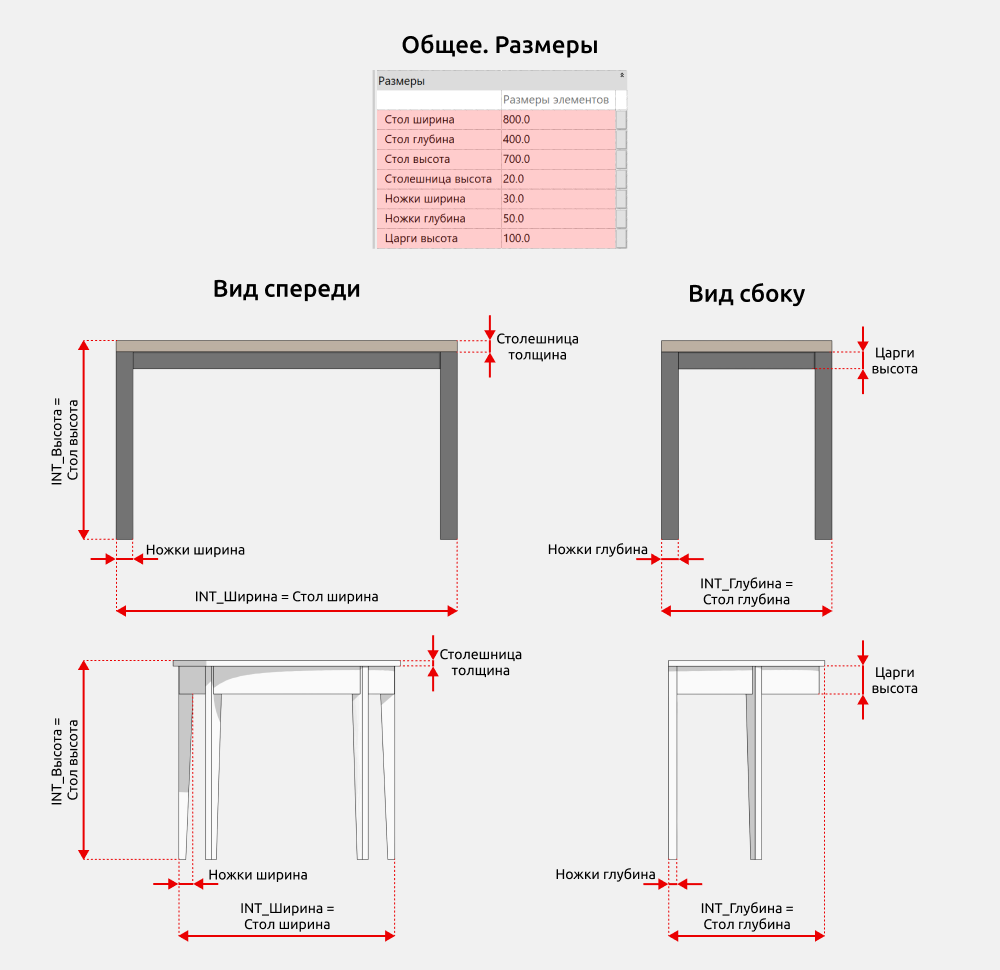

Общее. Размеры

У большей части параметрических столов есть следующие общие параметры, которые управляют габаритами:

INT_Ширина = Стол ширина

INT_Глубина = Стол глубина

INT_Высота = Стол высота

Также у столов можно изменять значения у параметров ”Ножки ширина”, ”Ножки глубина”, ”Столешница толщина” и ”Царги высота”.

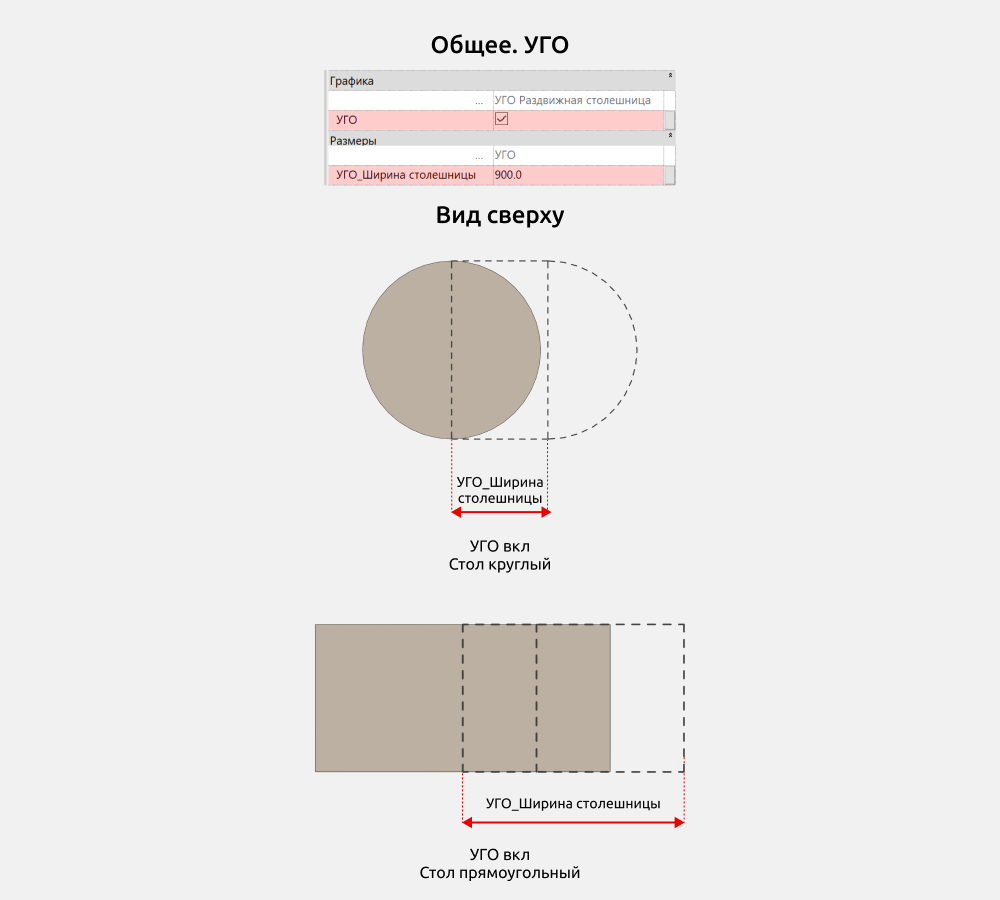

УГО

На виде сверху можно включить условно-графическое обозначение (УГО) для раздвижной столешницы с помощью параметра “УГО”.

Ширину УГО можно поменять с помощью параметра “УГО_Ширина столешницы”.

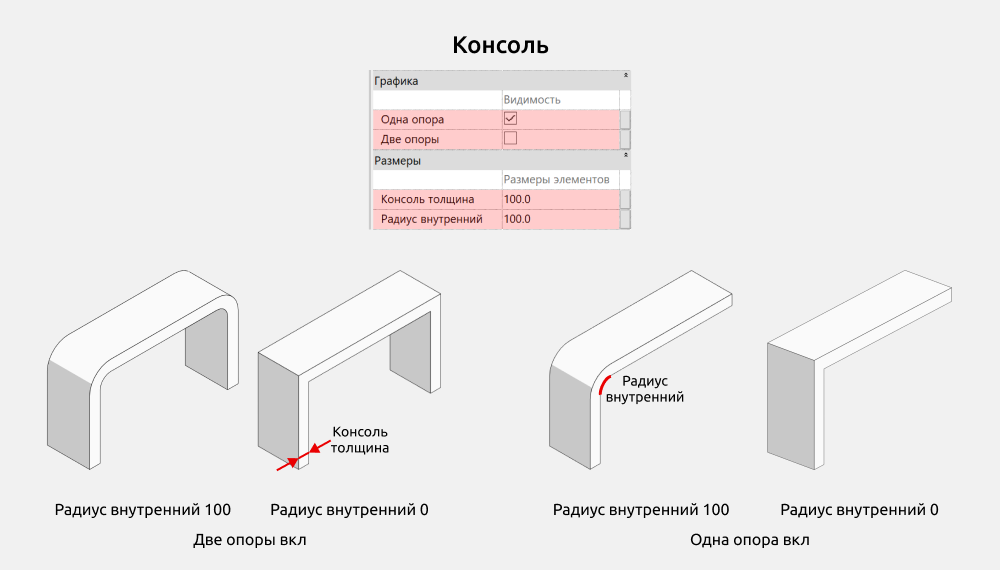

Консоль

Здесь можно включить/выключить следующие элементы:

• Одна опора
• Две опоры

Помимо изменения габаритов для консоли доступно изменение толщины консоли с помощью параметра ”Консоль ширина” и радиуса перехода опоры в столешницу с помощью параметра ”Радиус внутренний”.

Если Радиус внутренний равен 0, то скругление консоли выключается.

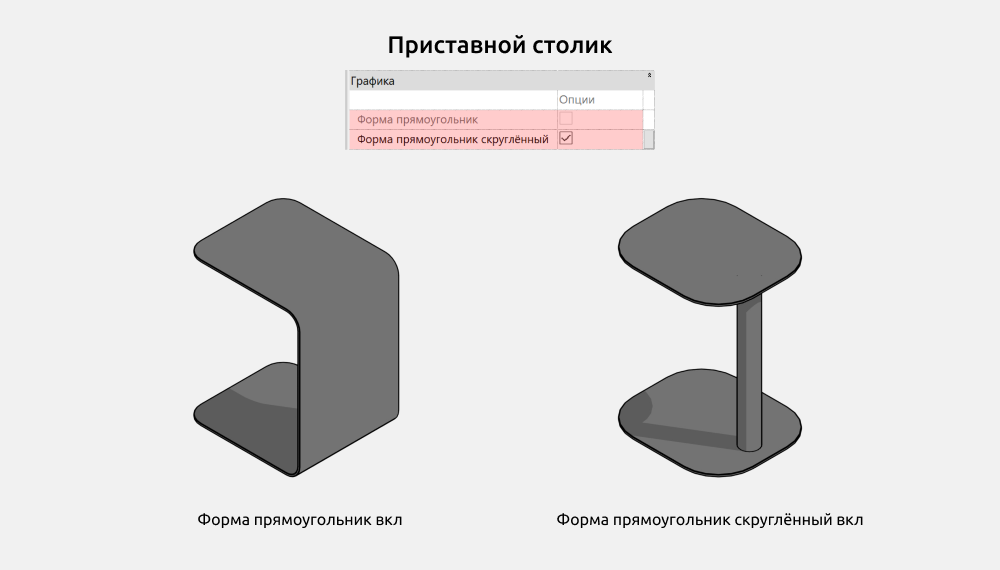

Приставной столик

Здесь можно включить/выключить следующие элементы:

• Форма прямоугольник
• Форма прямоугольник скруглённый

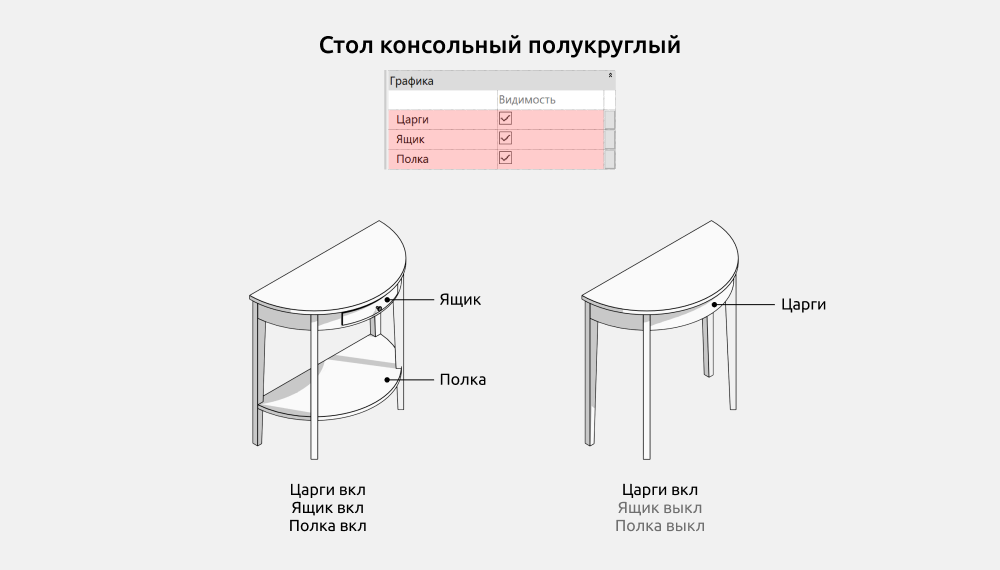

Стол консольный полукруглый

Здесь можно включить/выключить следующие элементы:

• Царги
• Ящик
• Полка

Чтобы включить Ящик, необходимо сначала включить Царги.

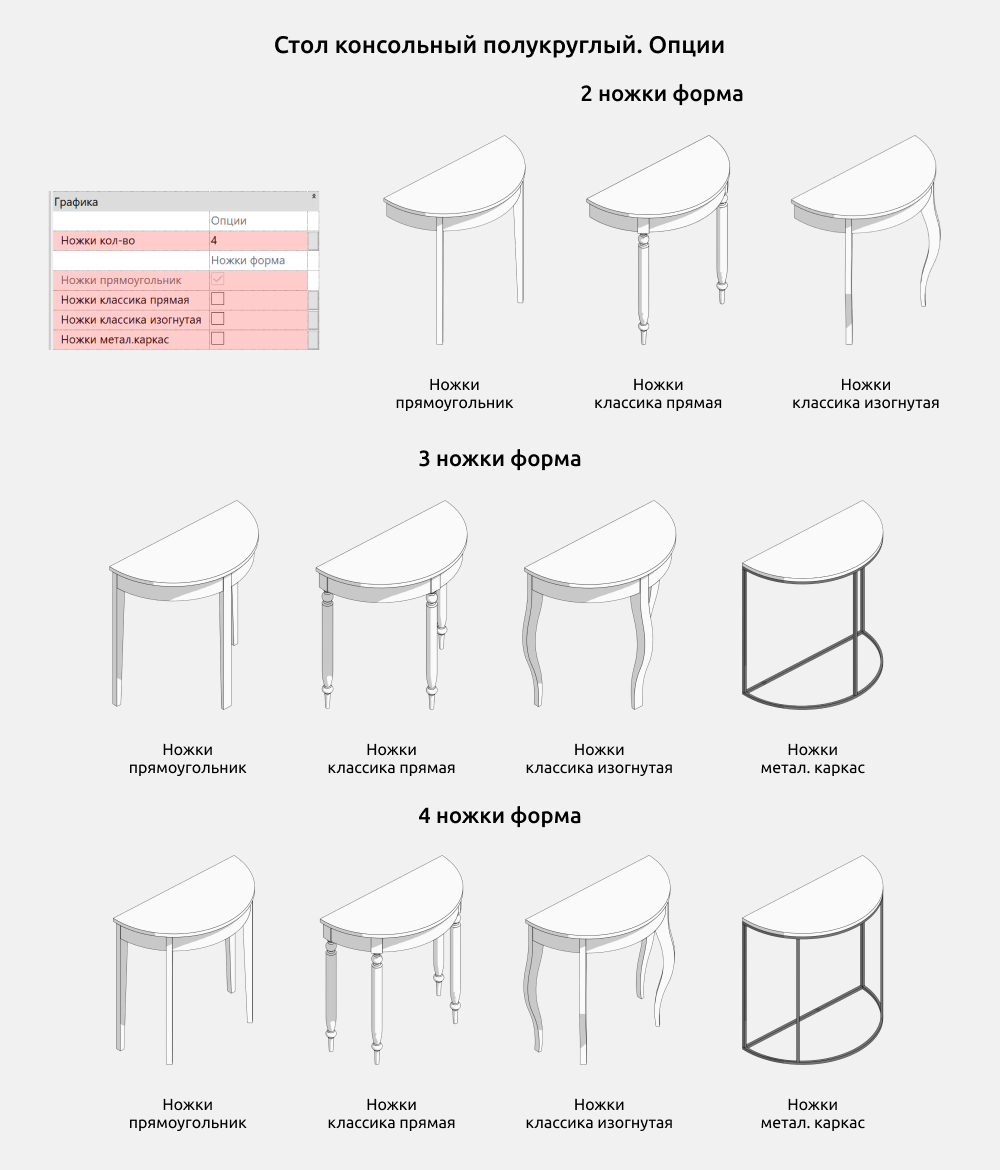

Опции

Здесь можно выбрать количество ножек от 2 до 4.

Также доступен выбор формы ножек:

• Ножки прямоугольник
• Ножки классика прямая
• Ножки классика изогнутая
• Ножки метал. каркас (недоступен для 2 ножек)

Размеры

Все изменяющиеся размеры стола указаны в разделе Общее. Размеры.

Нюансы параметров:

Стол высота: от 700мм и выше

Ножки классика прямая: ширина и глубина ножек не меняется.

Ножки метал.каркас: размеры меняются параметром “Ножки каркас толщина”.

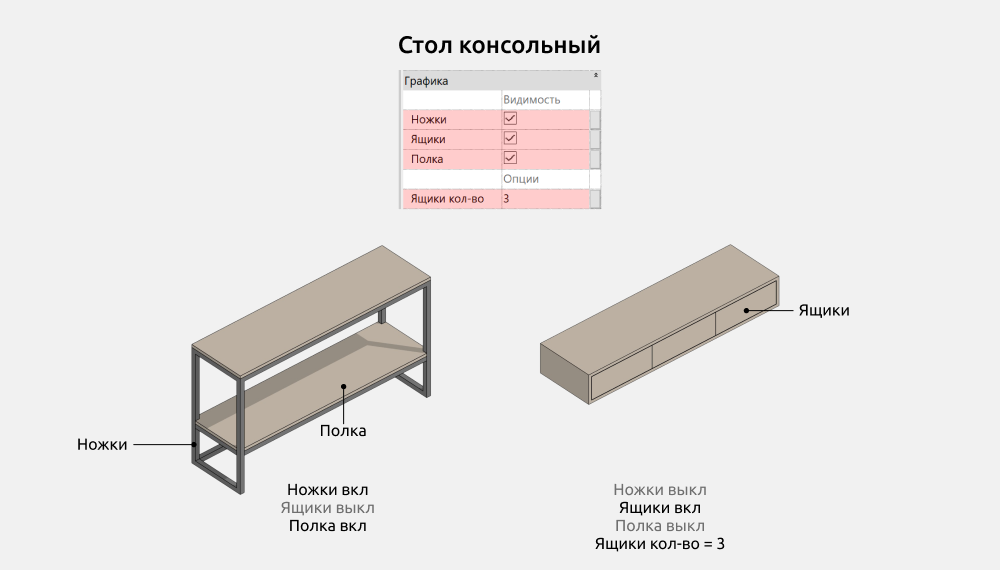

Стол консольный

Здесь можно включить/выключить следующие элементы:

• Ножки
• Ящики
• Полка

Количество ящиков от 1 до 3.

Полку можно включить у всех форм ножек, кроме “Ножки прямоугольник скошенный”.

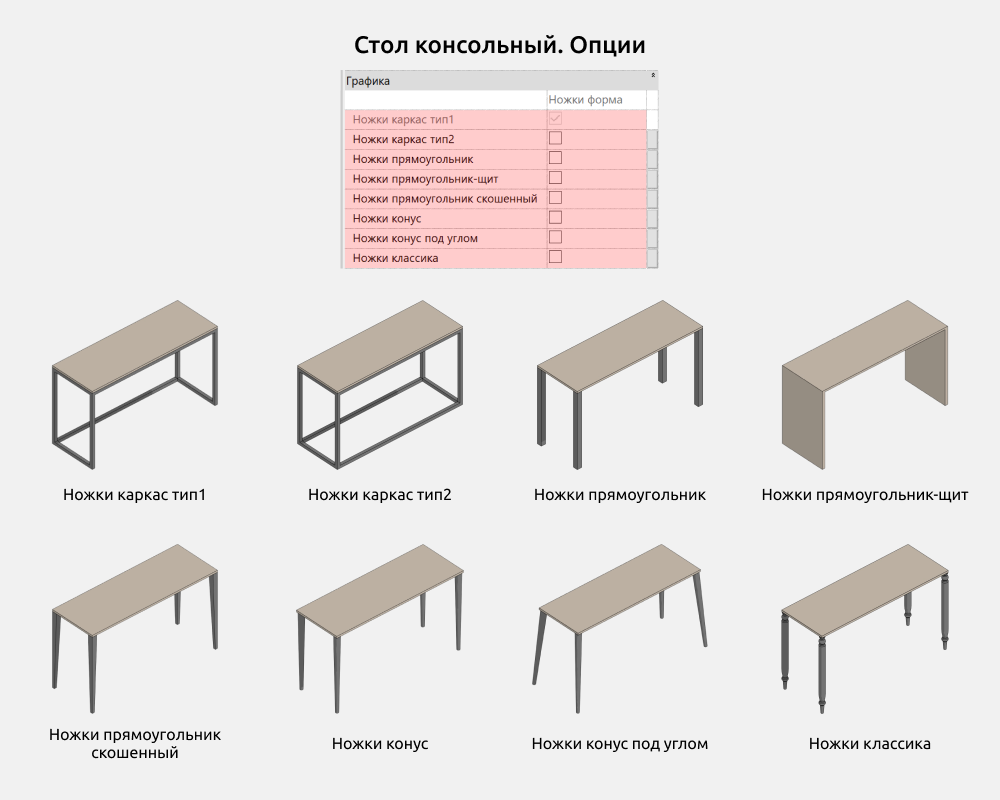

Опции

Доступен выбор формы ножек:

• Ножки каркас тип1
• Ножки каркас тип2
• Ножки прямоугольник
• Ножки прямоугольник-щит
• Ножки прямоугольник скошенный
• Ножки конус
• Ножки конус под углом
• Ножки классика

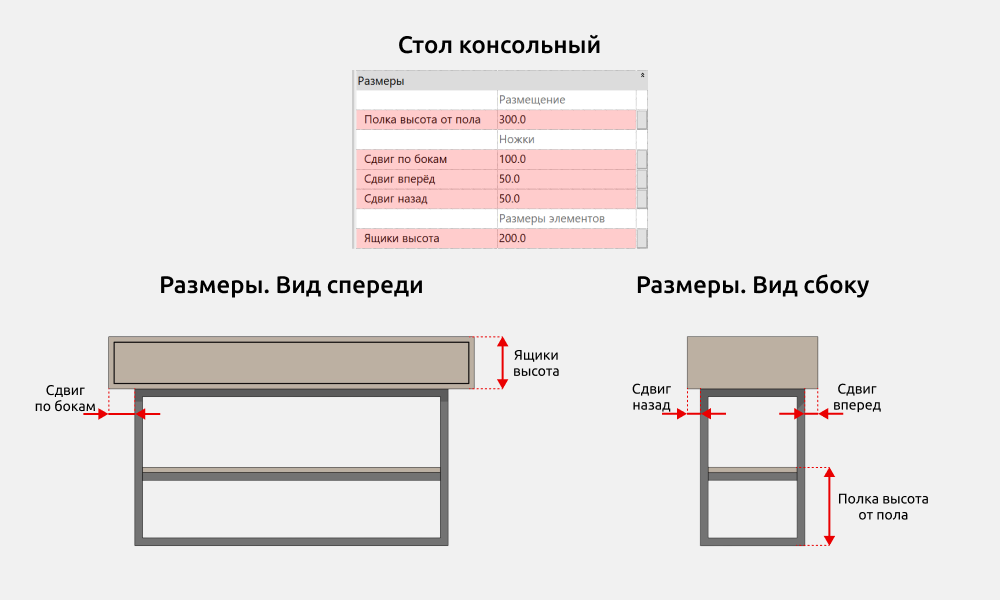

Размеры

Помимо основных габаритов, доступно изменение отступа ножек от краев столешницы с помощью параметров “Сдвиг по бокам”, “Сдвиг назад” и “Сдвиг вперед”.

Также можно управлять высотой полки с помощью параметра “Полка высота от пола” и высотой ящика с помощью параметра “Ящик высота”.

У формы ножек “Ножки прямоугольник скошенный” ширина от 40 до 100мм

Ножки классика - фиксированные размеры (кроме высоты). Высота ножек от 300мм и выше.

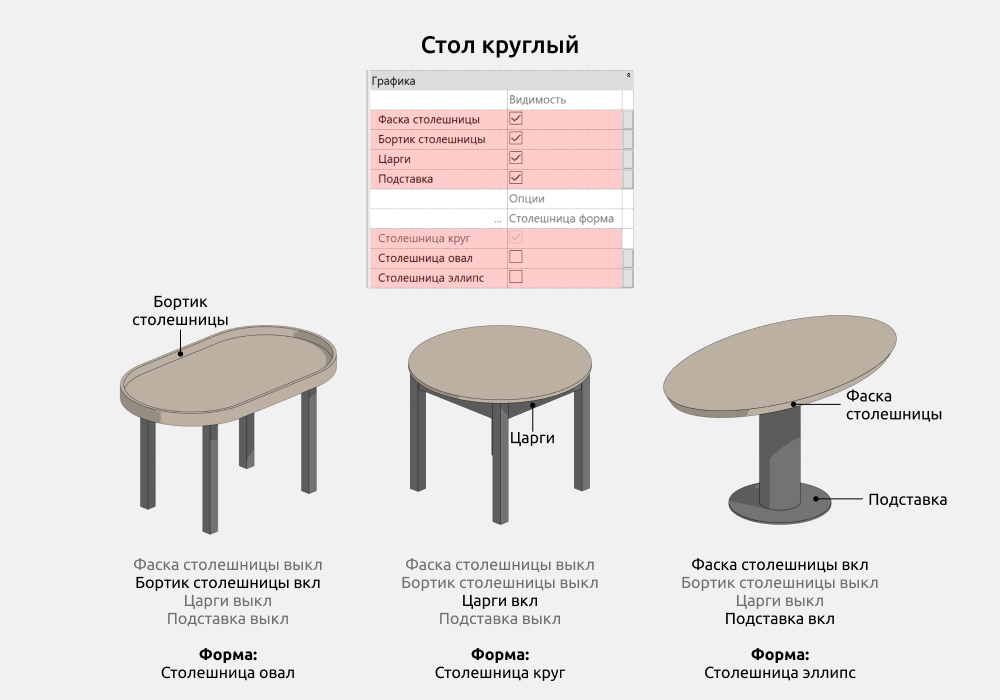

Стол круглый

Здесь можно включить/выключить следующие элементы:

• Фаска столешницы
• Бортик столешницы
• Царги
• Подставка

Также доступен выбор формы столешницы:

• Столешница круг
• Столешница овал
• Столешница эллипс

Царги включаются у типа ножек: 4 ножки и 1 ножка.

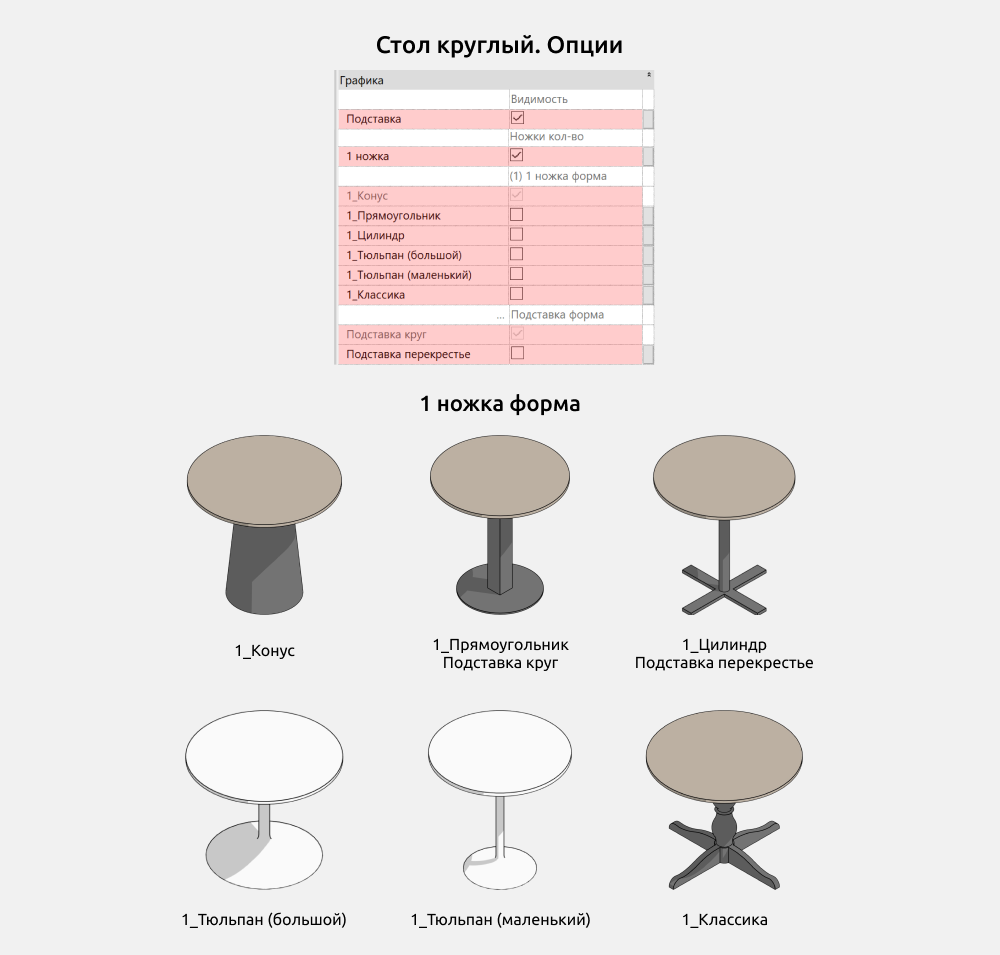

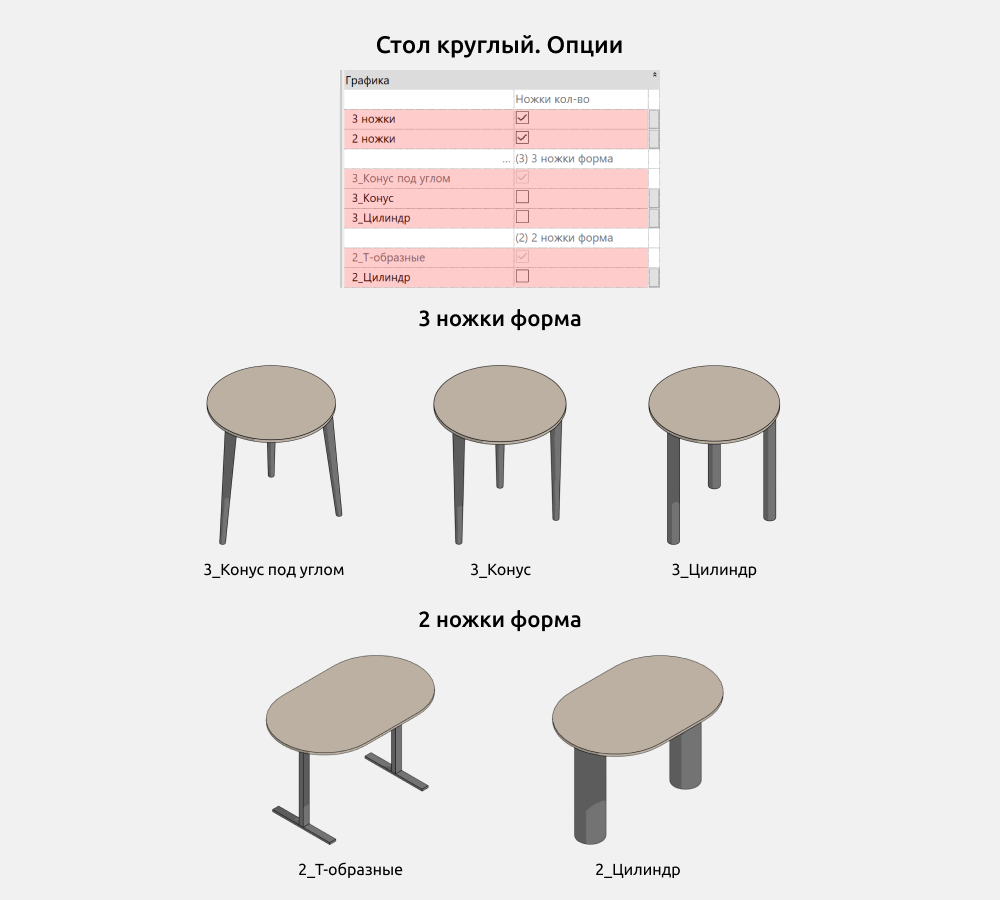

Опции

Здесь можно выбрать количество ножек:\

• 4 ножки
• 3 ножки
• 2 ножки
• 1 ножка

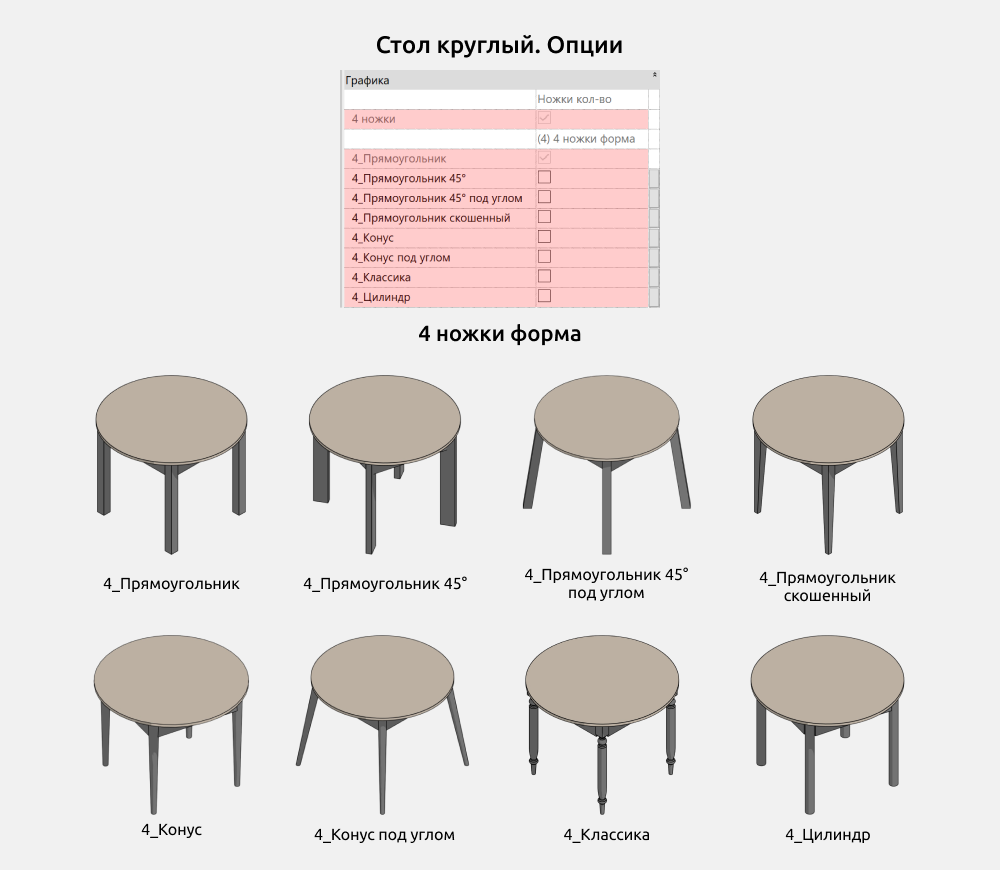

Для 4 ножек доступен выбор формы:

• 4_Прямоугольник
• 4_Прямоугольник 45°
• 4_Прямоугольник 45° под углом
• 4_Прямоугольник скошенный
• 4_Конус
• 4_Конус под углом
• 4_Классика
• 4_Цилиндр

Для 3 ножек доступен выбор формы:

• 3_Конус под углом
• 3_Конус
• 3_Цилиндр

Для 2 ножек доступен выбор формы:

• 2_Т-образные
• 2_Цилиндр

Для 1 ножки доступен выбор формы:

• 1_Конус
• 1_Прямоугольник
• 1_Цилиндр
• 1_Тюльпан (большой)
• 1_Тюльпан (маленький)
• 1_Классика

При включенном параметре “Подставка”, для ножки можно выбрать форму подставки:

• Подставка круг
• Подставка перекрестье

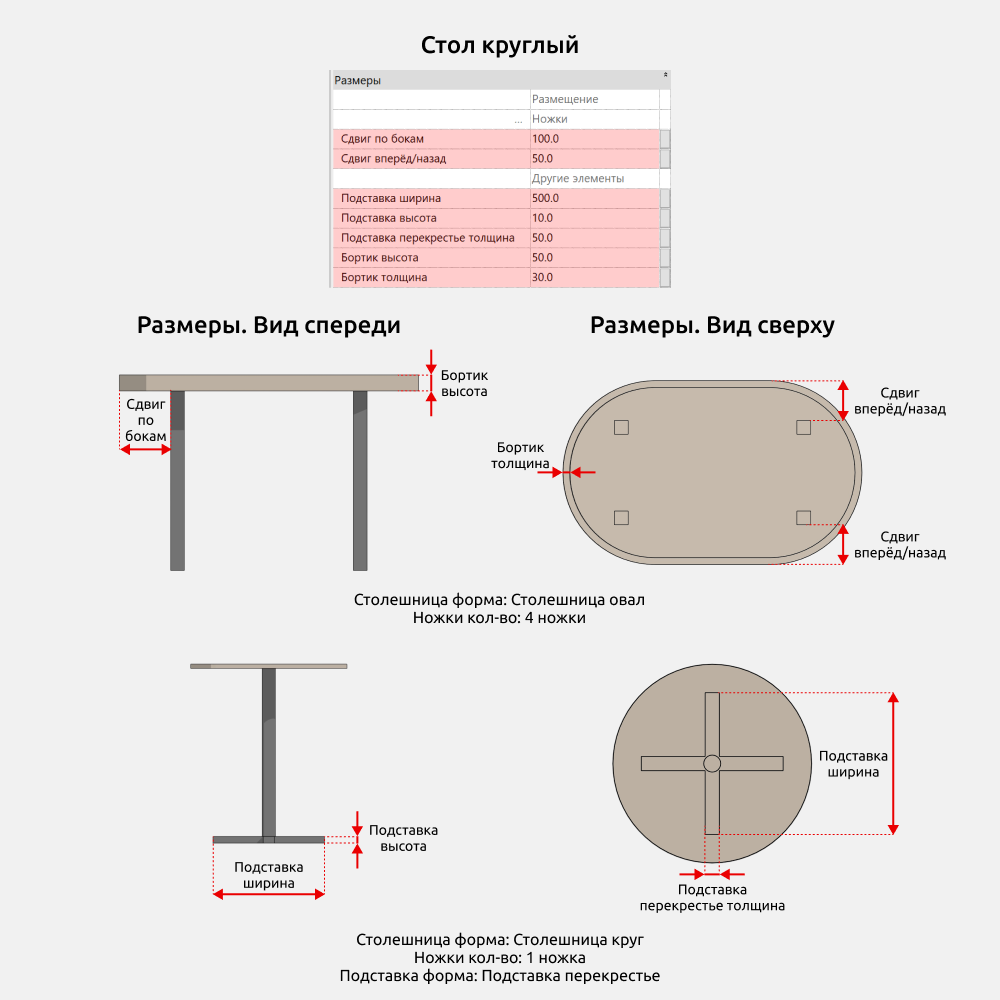

Размеры

Для 2, 3 и 4 ножек можно управлять их отступом от края стола с помощью параметров “Сдвиг по бокам” и “Сдвиг вперёд/назад”.

При включенном параметре “Подставка” можно управлять ее шириной и высотой. Если выбрана подставка “Перекрестье”, можно изменять толщину с помощью параметра “Подставка перекрестье толщина”.

При включенном параметре “Бортик столешницы”, можно управлять его высотой и толщиной.

Размеры форм ножек:

У формы ножек “4_Прямоугольник скошенный” ширина от 40 до 100 мм.

“4_Классика” имеет фиксированные размеры (кроме высоты). Высота ножек от 400 мм и выше.

Формы ножек “1_Классика”, “1_Тюльпан (большой)” и “1_Тюльпан (маленький)” тоже имеют фиксированные размеры.

Высота у “1_Классика” от 600 мм.

Когда выбрана форма столешницы круг, управление диаметром столешницы происходит только через “Столешница ширина”.

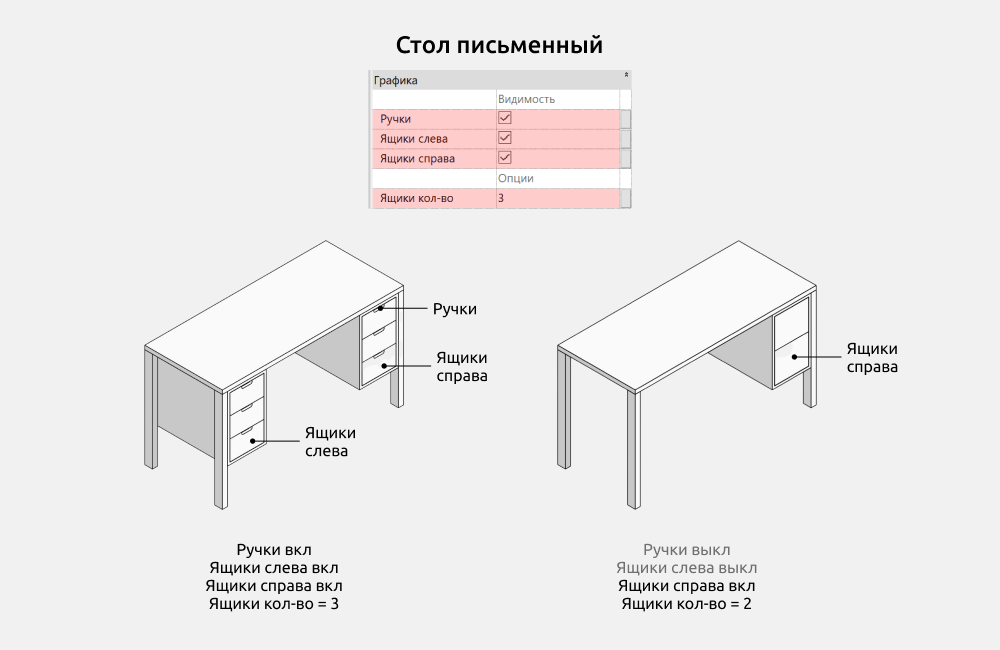

Стол письменный

Здесь можно включить/выключить следующие элементы:

• Ручки
• Ящики слева
• Ящики справа

Количество ящиков от 1 и более.

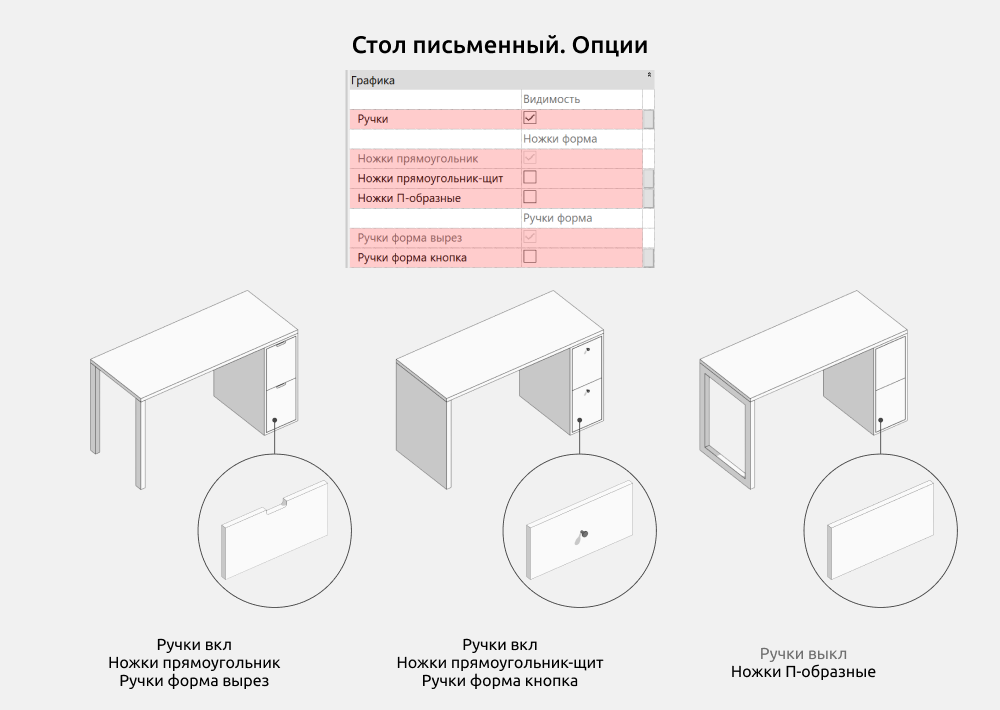

Опции

Здесь можно выбрать форму ножек:

• Ножки прямоугольник
• Ножки прямоугольник-щит
• Ножки П-образные

При включенном параметре “Ручки”, можно выбрать форму ручек:

• Ручки форма вырез
• Ручки форма кнопка

Параметр “Ручки” можно не включать, тогда у стола будут отображаться плоские фасады.

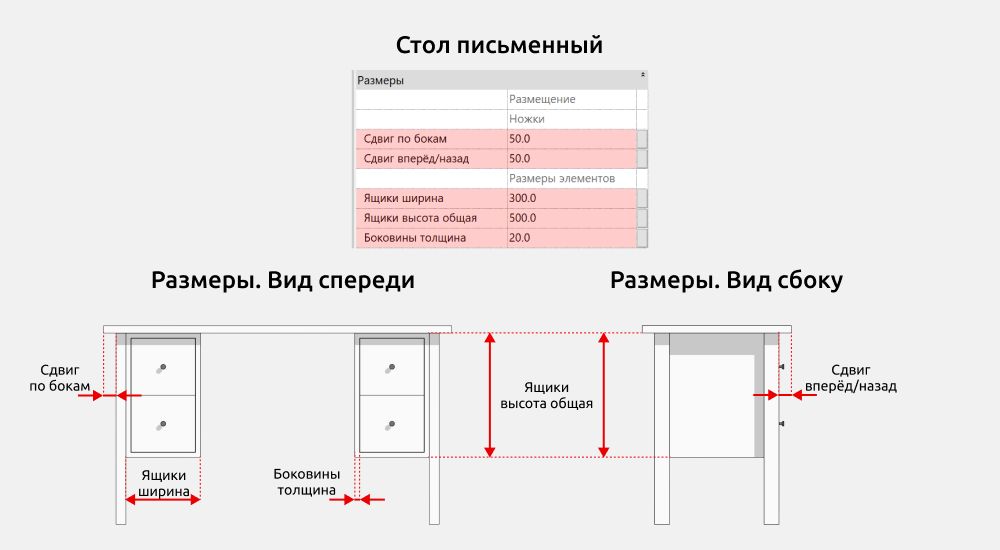

Размеры

Можно управлять отступом ножек от края стола с помощью параметров “Сдвиг по бокам” и “Сдвиг вперёд/назад”.

Также при включенном параметре “Ящики справа” или “Ящики слева” можно управлять их габаритами и толщиной стенки с помощью параметров: “Ящики ширина”, “Ящики высота общая” и “Боковины толщина”.

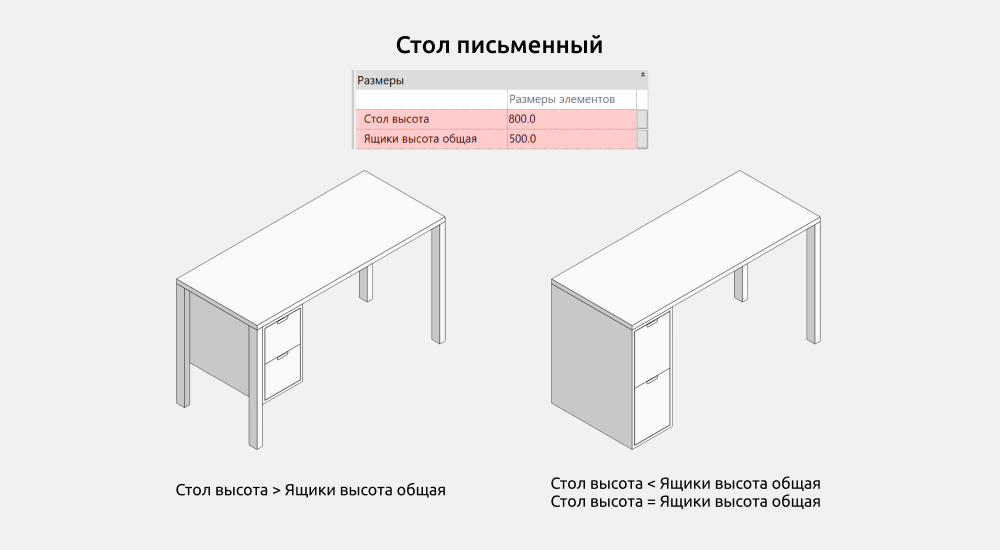

Если “Ящики высота общая” меньше “Стол высота”, то ящики сдвигаются от края на ширину ножек и появляются ножки.

А если больше или равно “Стол высота” - ножки исчезают и на их место встают ящики.

Значение параметра “Ящики высота общая” можно вводить любое, ящики всё равно зафиксируются у уровня пола.

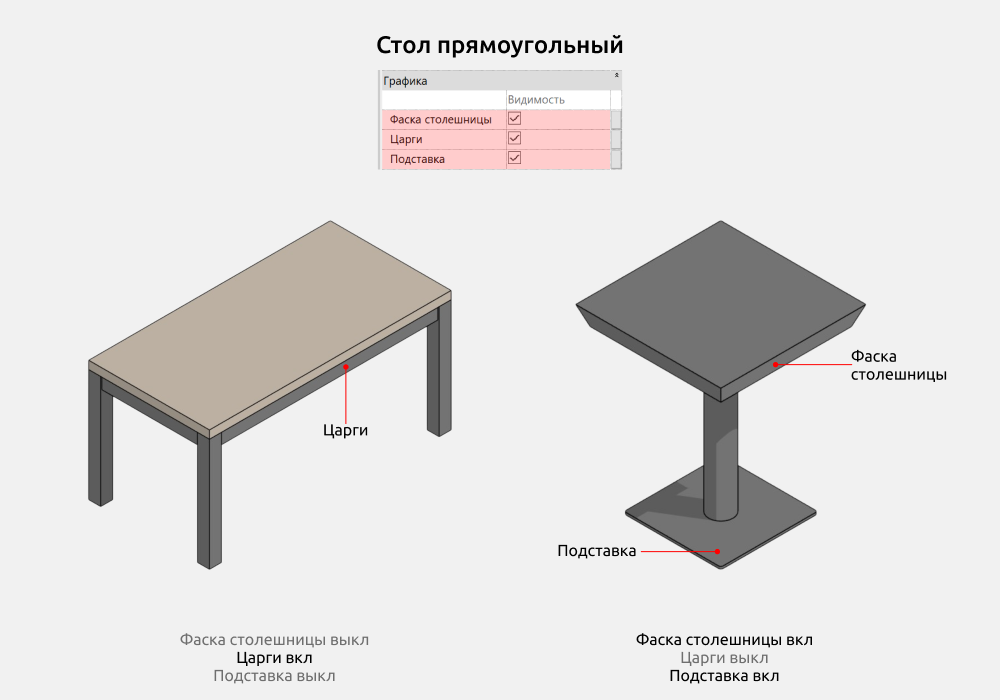

Стол прямоугольный

Здесь можно включить/выключить следующие элементы:

• Фаска столешницы
• Царги
• Подставка

Царги включаются только у одного типа ножек: 4 ножки

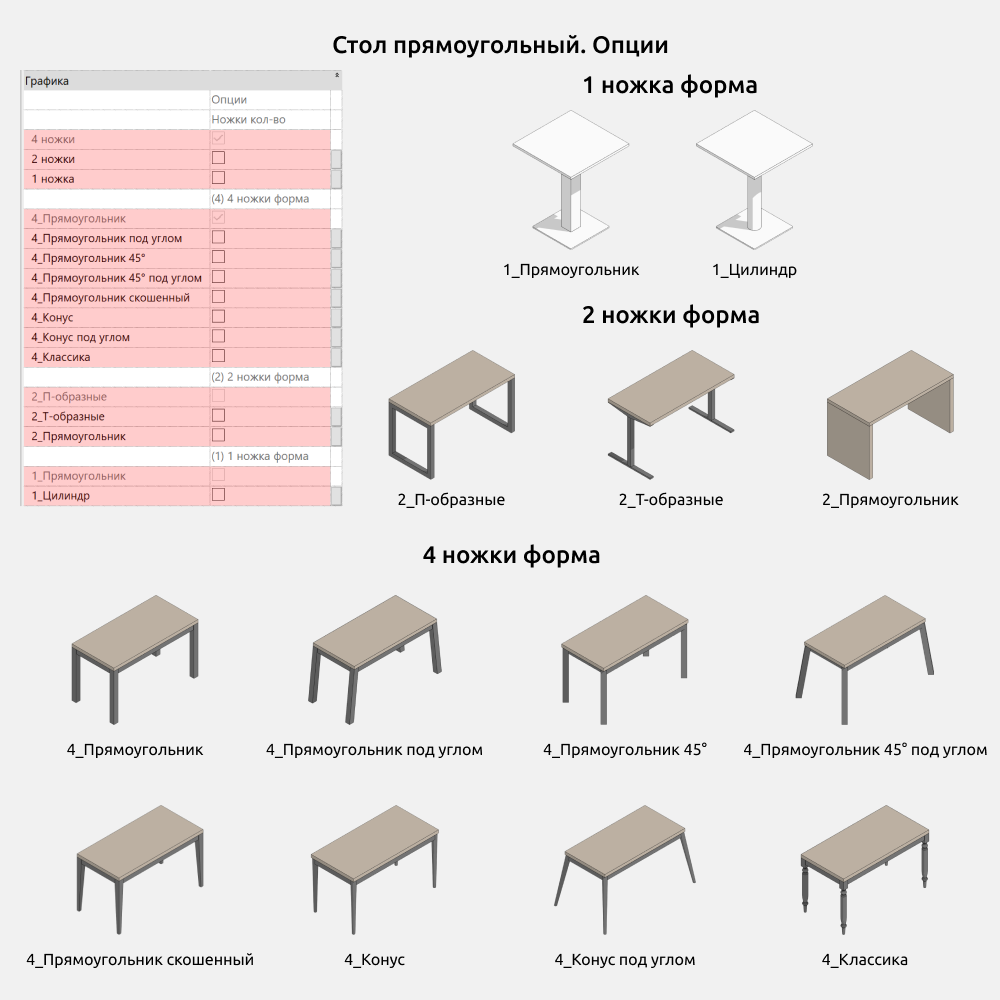

Опции

Здесь можно выбрать количество ножек:\

• 4 ножки
• 2 ножки
• 1 ножка

Для 4 ножек доступен выбор формы:

• 4_Прямоугольник
• 4_Прямоугольник под углом
• 4_Прямоугольник 45°
• 4_Прямоугольник 45° под углом
• 4_Прямоугольник скошенный
• 4_Конус
• 4_Конус под углом
• 4_Классика

Для 2 ножек доступен выбор формы:

• 2_П-образные
• 2_Т-образные
• 2_Прямоугольник

Для 1 ножки доступен выбор формы:

• 1_Прямоугольник
• 1_Цилиндр

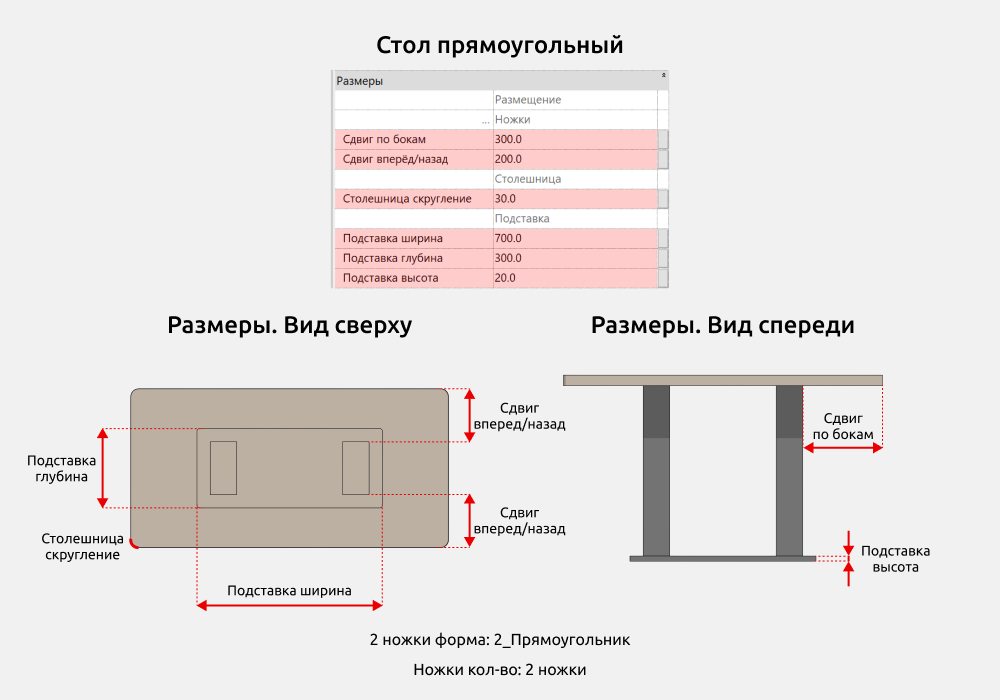

Размеры

Для 2 и 4 ножек можно управлять их отступом от края стола с помощью параметров ”Сдвиг по бокам” и ”Сдвиг вперёд/назад”.

С помощью параметра ”Столешница скругление” задается скругление углов столешницы.

Также при включенной подставке доступно изменение ее габаритов: ”Подставка ширина”, ”Подставка глубина” и ”Подставка высота”.
У формы ножек ”4_Прямоугольник скошенный” параметр ”Ножки ширина” от 40 до 100мм

У формы ножек ”4_Классика” - фиксированные размеры (кроме высоты). Высота ножек от 400мм и выше.

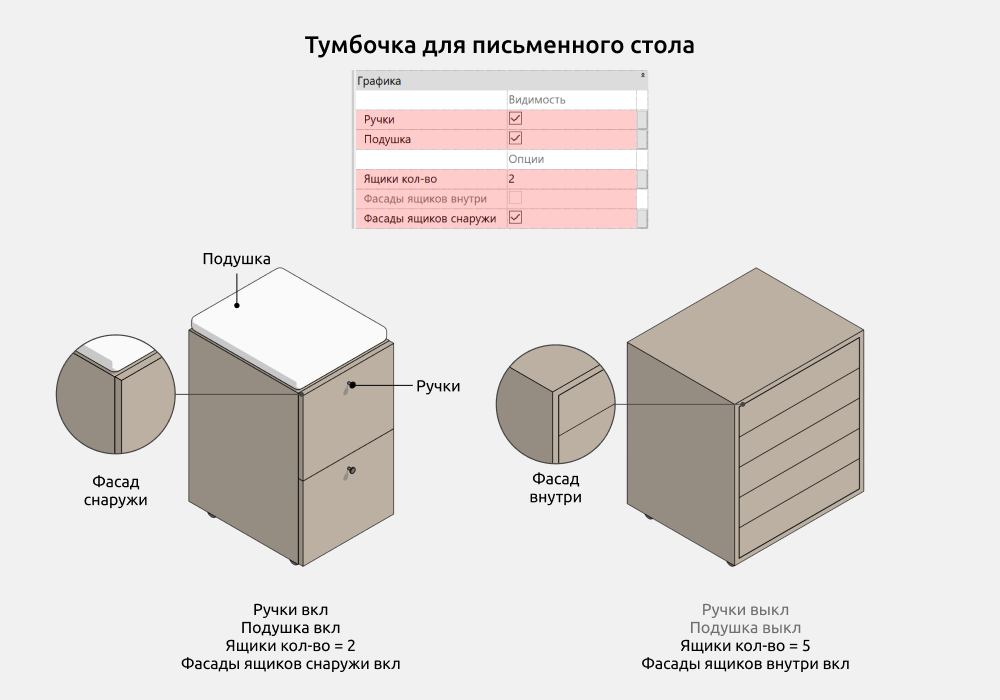

Тумбочка для письменного стола

Здесь можно включить/выключить следующие элементы:

• Ручки
• Подушка

Выбрать неограниченное количество ящиков.

Также доступен выбор расположения фасадов:\

• Фасады ящиков внутри
• Фасады ящиков снаружи

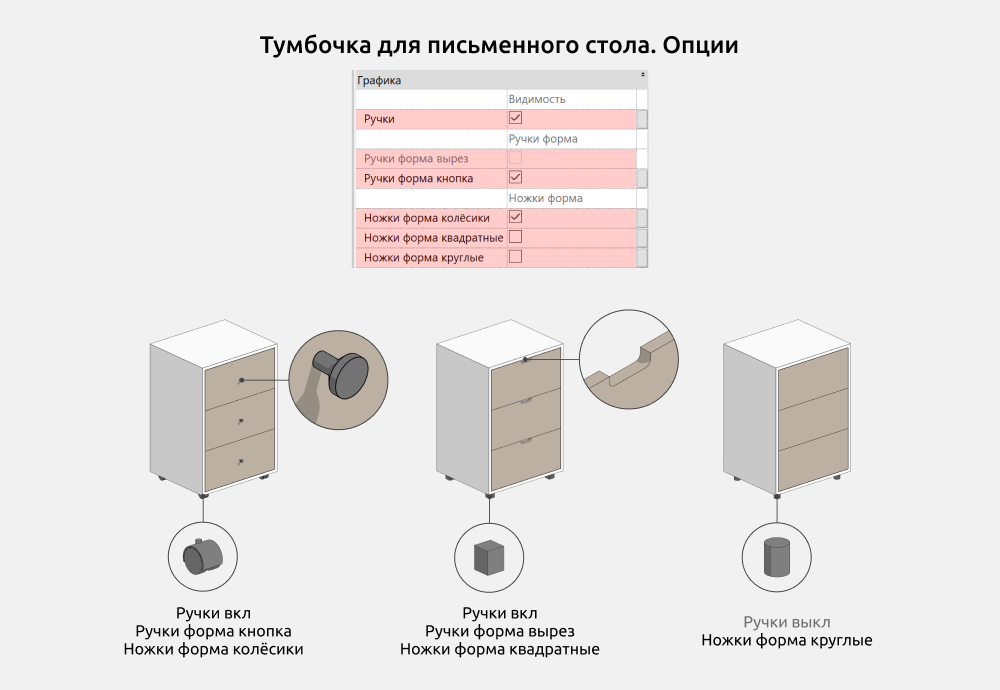

Опции

При включенном параметре “”Ручки”, доступен выбор ее формы:

• Ручки форма вырез
• Ручки форма кнопка

Можно выбрать форму ножек:

• Ножки форма колёсики
• Ножки форма квадратные
• Ножки форма круглые

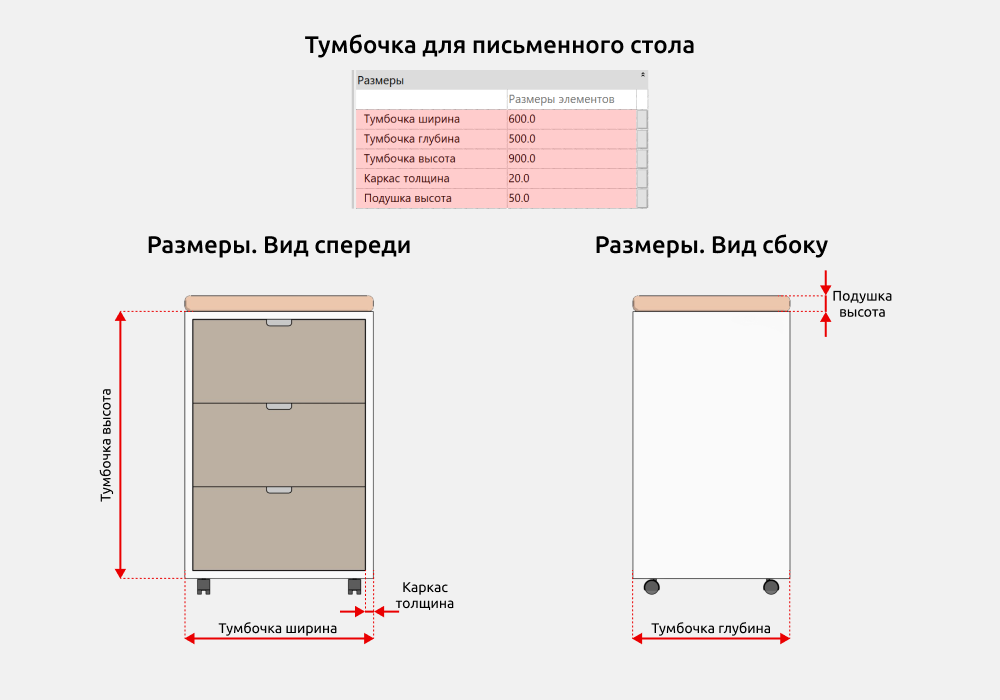

Размеры

Габаритами тумбочки можно управлять с помощью параметров “Тумбочка ширина”, “Тумбочка глубина” и “Тумбочка высота”.

Параметр “Тумбочка высота” состоит из высоты корпуса тумбочки и фиксированной высоты ножек.

Также можно управлять толщиной каркаса с помощью параметра “Каркас толщина”.

При включенном параметре “Подушка” доступно управление ее высотой с помощью параметра “Подушка высота”.

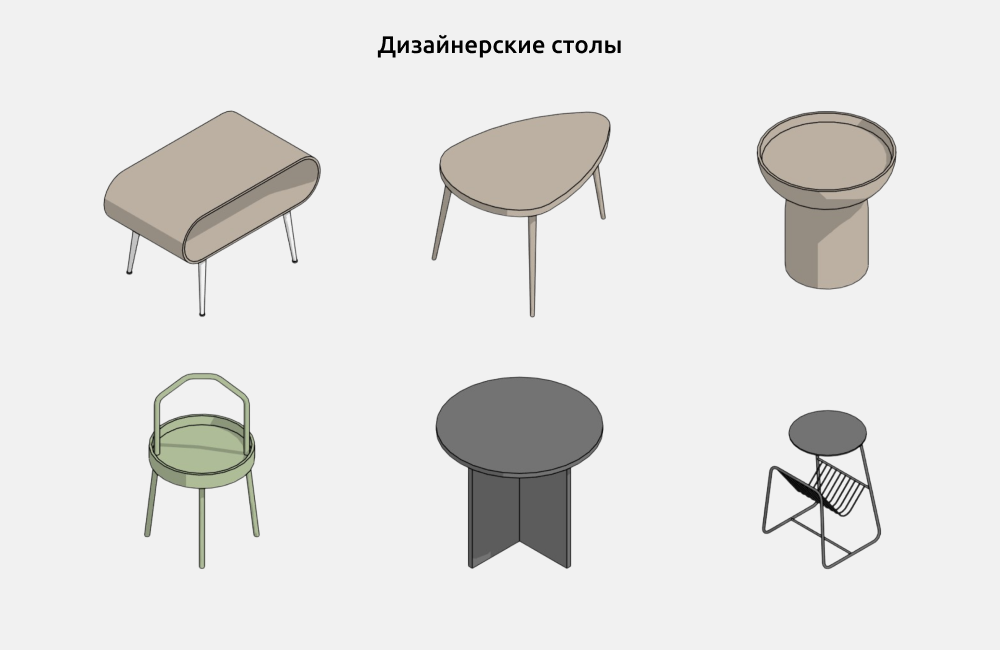

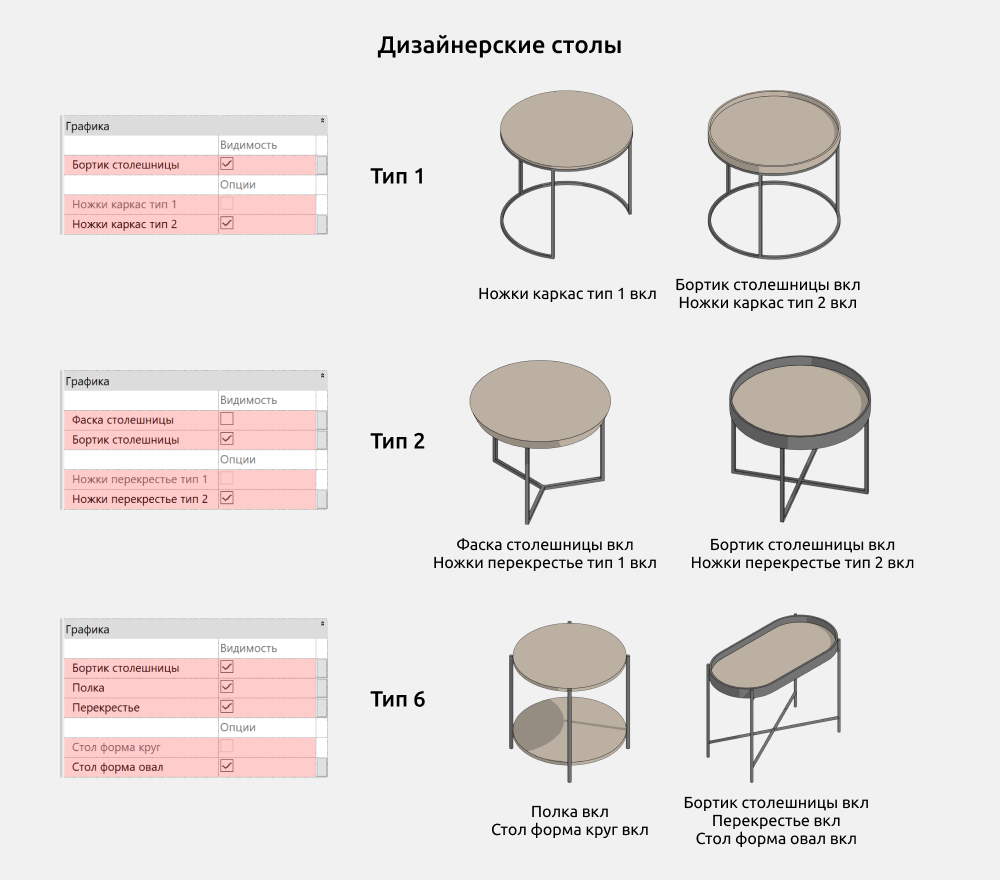

Дизайнерские столы

Для дизайнерского стола 1 включаются\выключаются следующие элементы:

• Бортик столешницы

Форма ножек:

• Ножки каркас тип 1
• Ножки каркас тип 2

Для дизайнерского стола 2 включаются\выключаются следующие элементы:

• Фаска столешницы
• Бортик столешницы

Форма ножек:

• Ножки перекрестье тип 1
• Ножки перекрестье тип 2

Для дизайнерского стола 6 включаются\выключаются следующие элементы:

• Бортик столешницы
• Полка
• Перекрестье

Форма столешницы:

• Стол форма круг
• Стол форма овал

У остальных дизайнерских столов можно управлять размерами элементов, кроме типа 9.

4. ОФОРМЛЕНИЕ

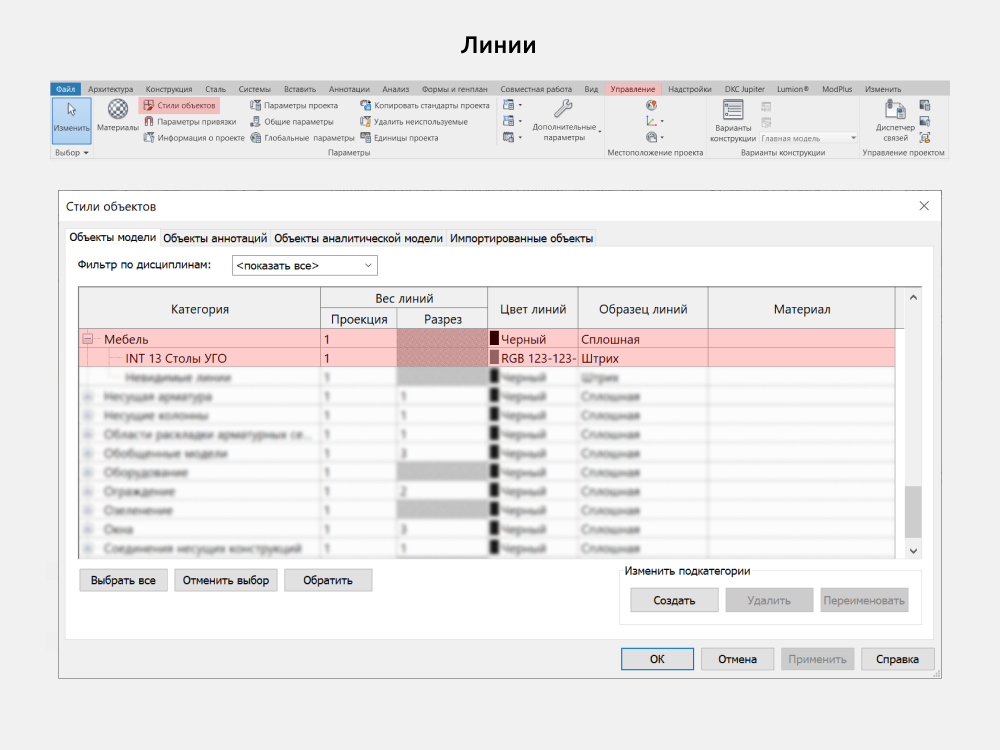

Настройки графики

Чтобы поменять цвет/вес/тип линий УГО семейств с раздвижной столешницей, нужно перейти в Управление - Стили объектов - Категория Мебель.
