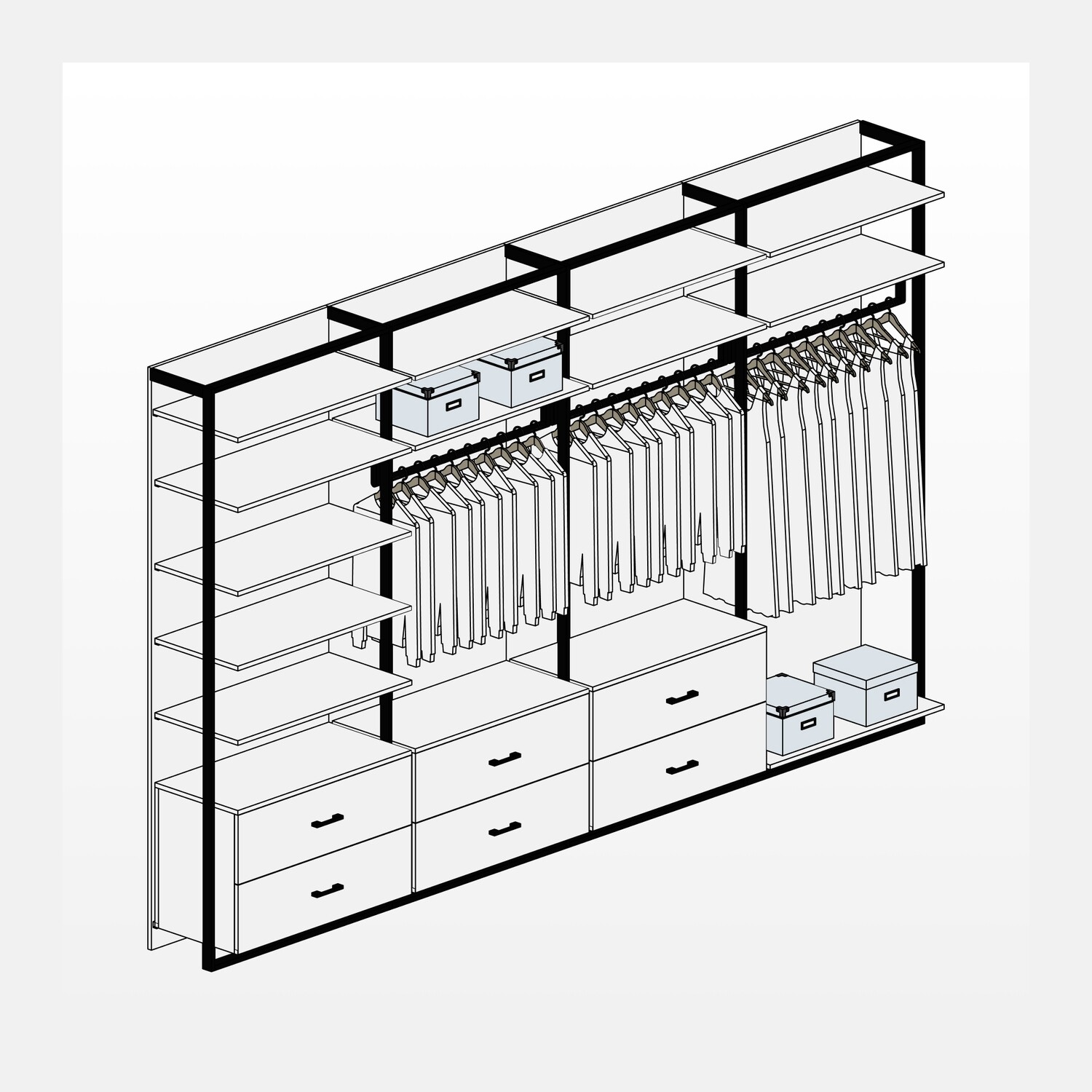

Гардероб для Revit

1. ОБЩИЕ ДАННЫЕ

• Название набора: Гардероб
• Версия набора 1.2.0
• Версия Revit: 2019

Описание

Этот набор семейств для Revit предназначен для моделирования гардеробов в Autodesk Revit.

Позволяет создавать корпусные и каркасные системы, комоды и отдельные элементы наполнения по точным размерам.

Подходит для дизайнеров интерьера и архитекторов.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект с гардеробом и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

В набор входят семейства категорий Мебель и Антураж.

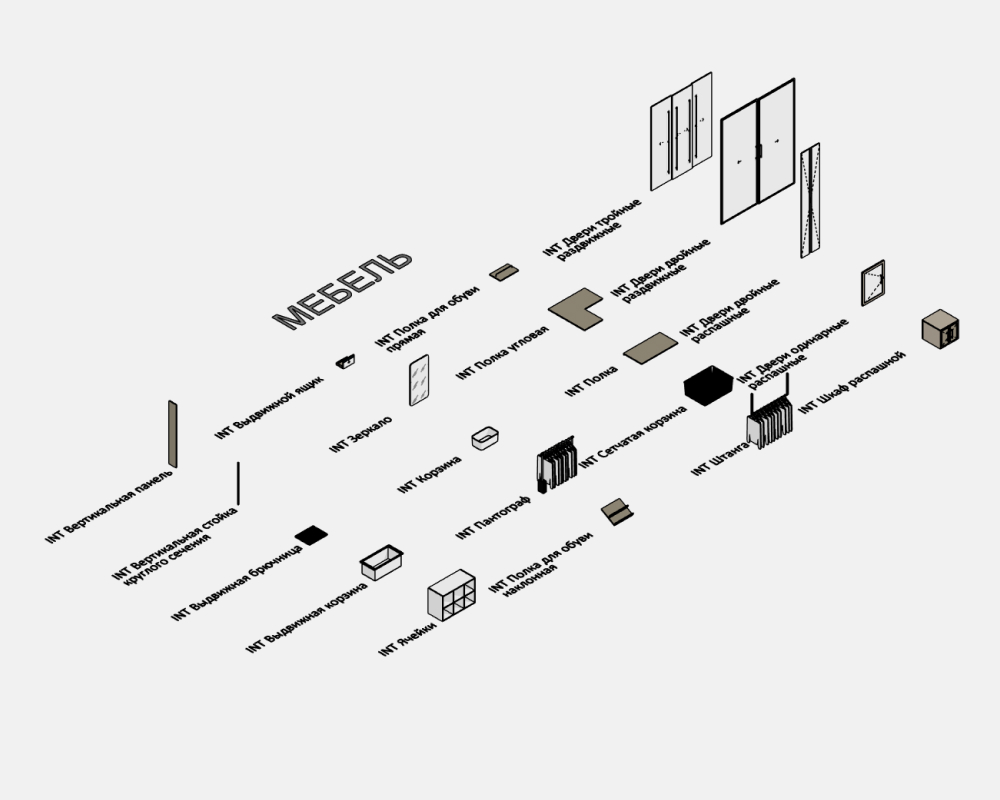

2. СОСТАВ НАБОРА

Семейства категории «Мебель»:

• Брючница
• Вертикальная панель
• Вертикальная стойка круглого сечения
• Выдвижная брючница
• Выдвижная корзина
• Выдвижной ящик
• Двери двойные раздвижные
• Двери двойные распашные
• Двери одинарные распашные
• Двери тройные раздвижные
• Зеркало
• Корзина
• Пантограф
• Полка для обуви наклонная
• Полка для обуви прямая
• Полка угловая
• Полка
• Сетчатая корзина
• Фасад обычный
• Фасад со стеклом
• Шкаф распашной
• Штанга
• Ячейки

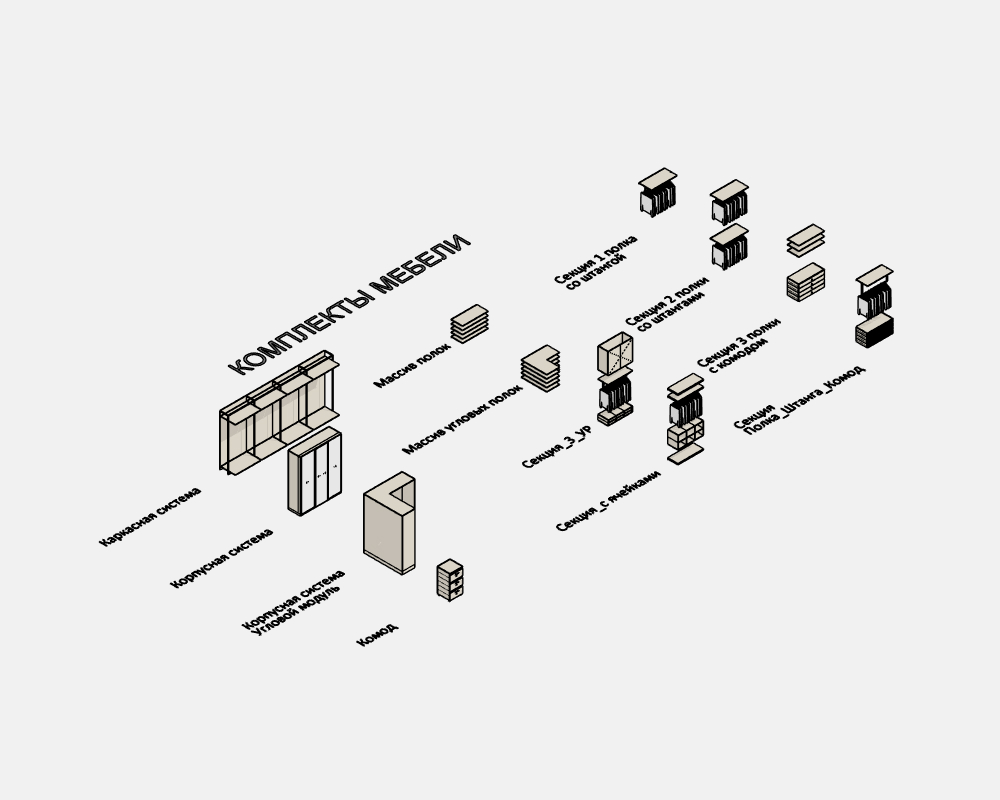

Семейства Комплекты мебели категории «Мебель»:

• Массив полок
• Массив угловых полок
• Комод
• Каркасная система
• Корпусная система
• Корпусная система Угловой модуль
• Секция_с ячейками
• Секция 1 полка со штангой
• Секция 2 полки со штангами
• Секция 3 полки с комодом
• Секция Полка_Штанга_Комод
• СЕКЦИЯ_3 УР

Семейства «Комплекты мебели» выполняют роль контейнеров и объединяют в себе семейства категории «Мебель».

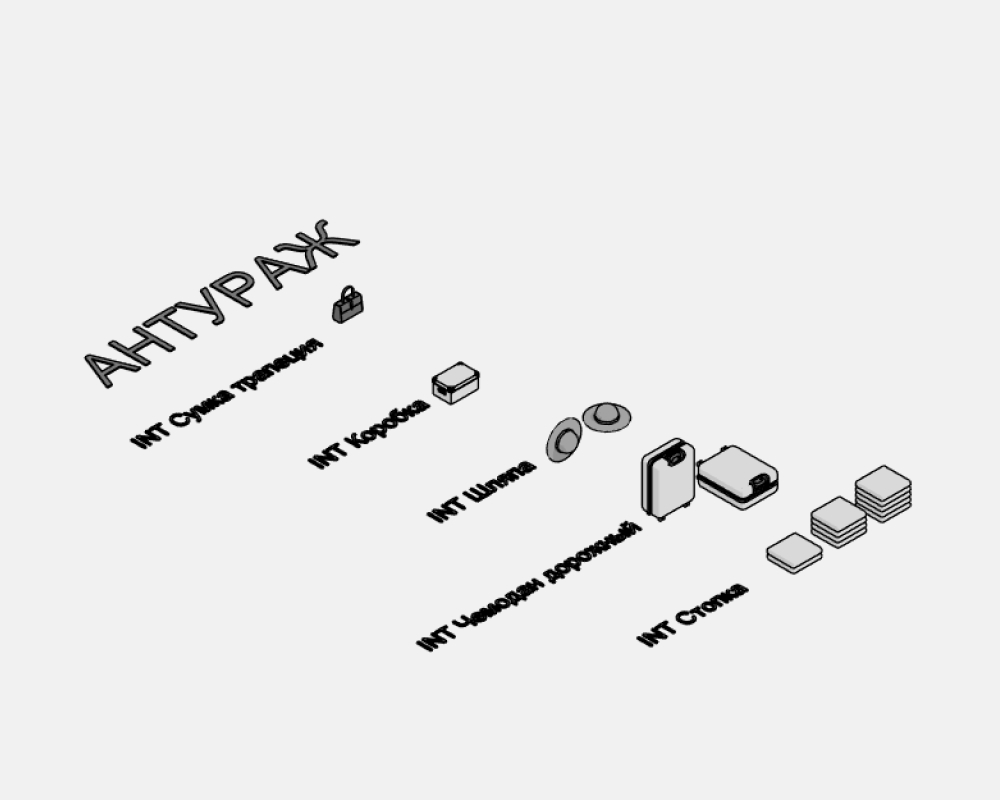

Семейства категории «Антураж»:

• Коробка
• Стопка
• Чемодан дорожный
• Шляпа
• Сумка трапеция

У семейств есть общие параметры с префиксом INT, которые можно выводить в спецификации.

3. ОБЩИЕ ЭЛЕМЕНТЫ

Общие элементы - элементы, которые часто повторяются в семействах.

Ручки

Ручки есть у семейств с дверями, это семейства:

• Двери двойные раздвижные
• Двери двойные распашные
• Двери одинарные распашные
• Двери тройные раздвижные
• Шкаф распашной
• Корпусная система

И у семейств с фасадами:

• Выдвижная брючница
• Выдвижной ящик
• Комод
• Секция Полка_Штанга_Комод
• Секция 3 полки с комодом
• СЕКЦИЯ_3 УР

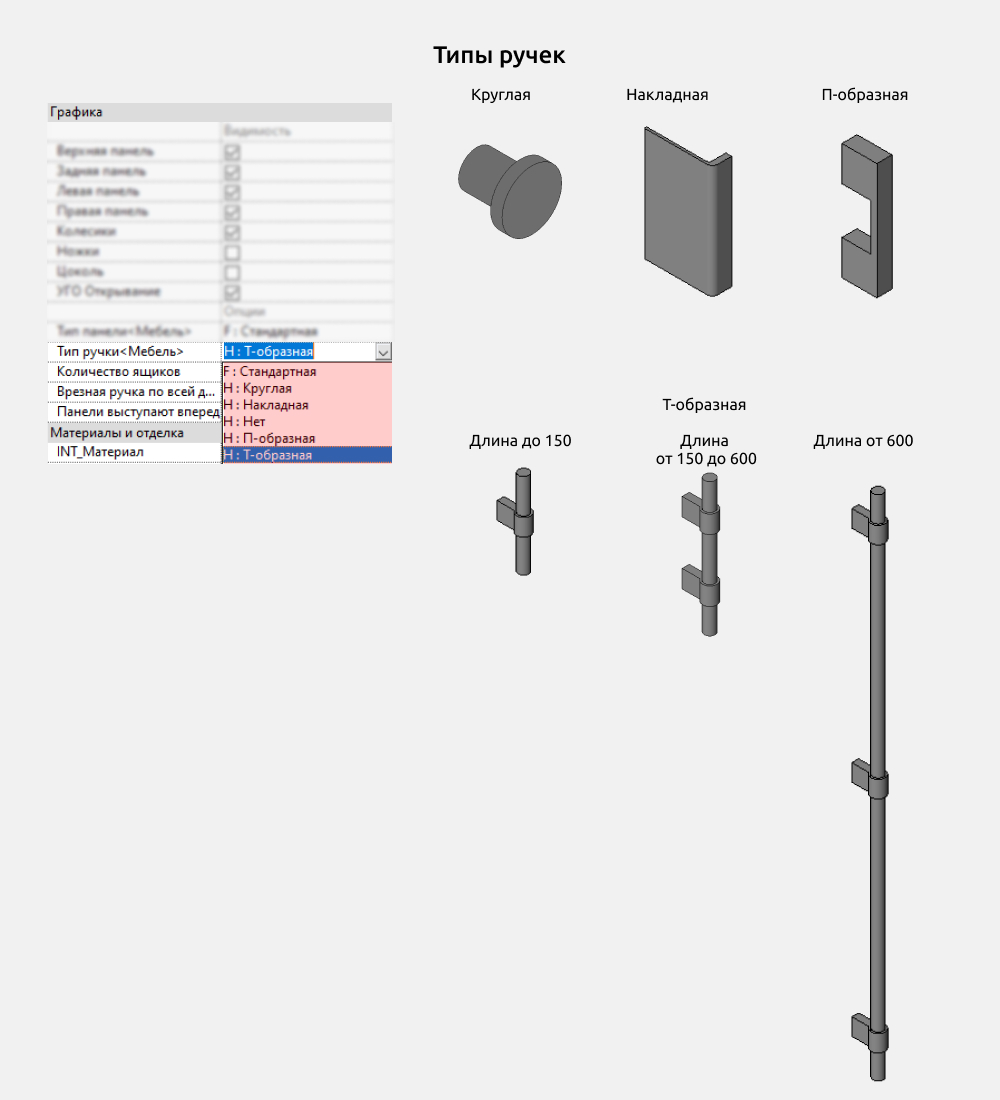

Нужный тип ручки можно выбрать  из выпадающего списка Тип ручки. В наборе представлены следующие типы ручек:

• Круглая
• Накладная
• П-образная
• Т-образная
• Врезная ручка (выбирается в типе панели)

Семейства с дверями:

• Корпусная система
• Шкаф распашной
• Двери одинарные распашные
• Двери двойные распашные
• Двери двойные раздвижные
• Двери тройные раздвижные

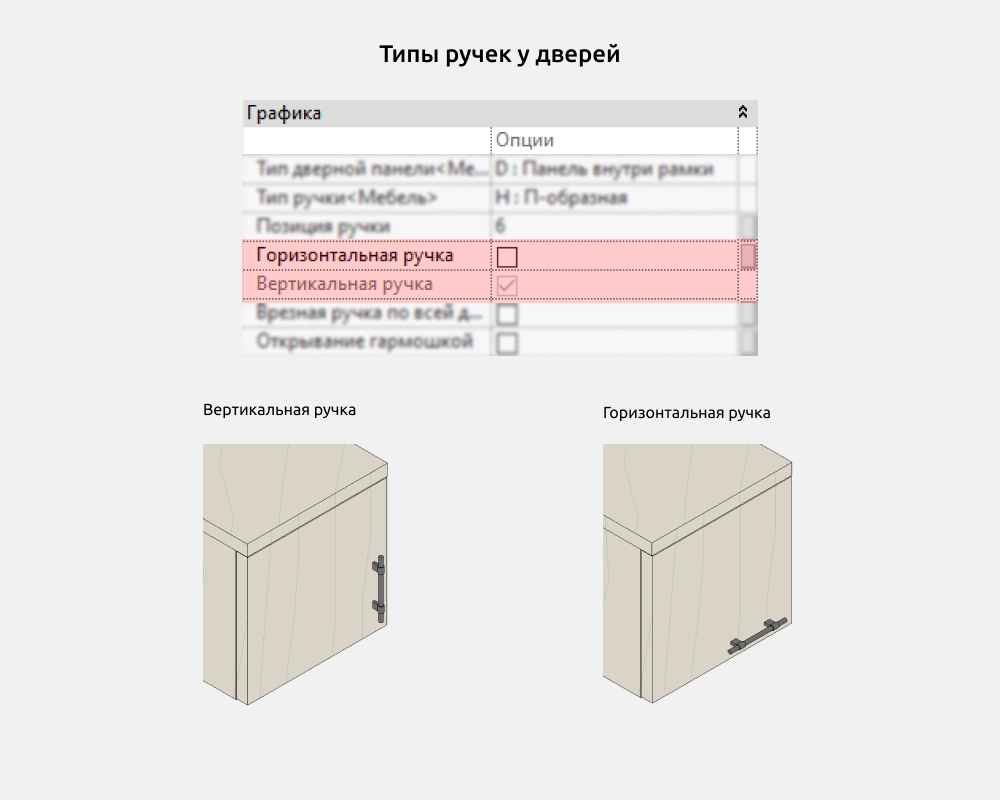

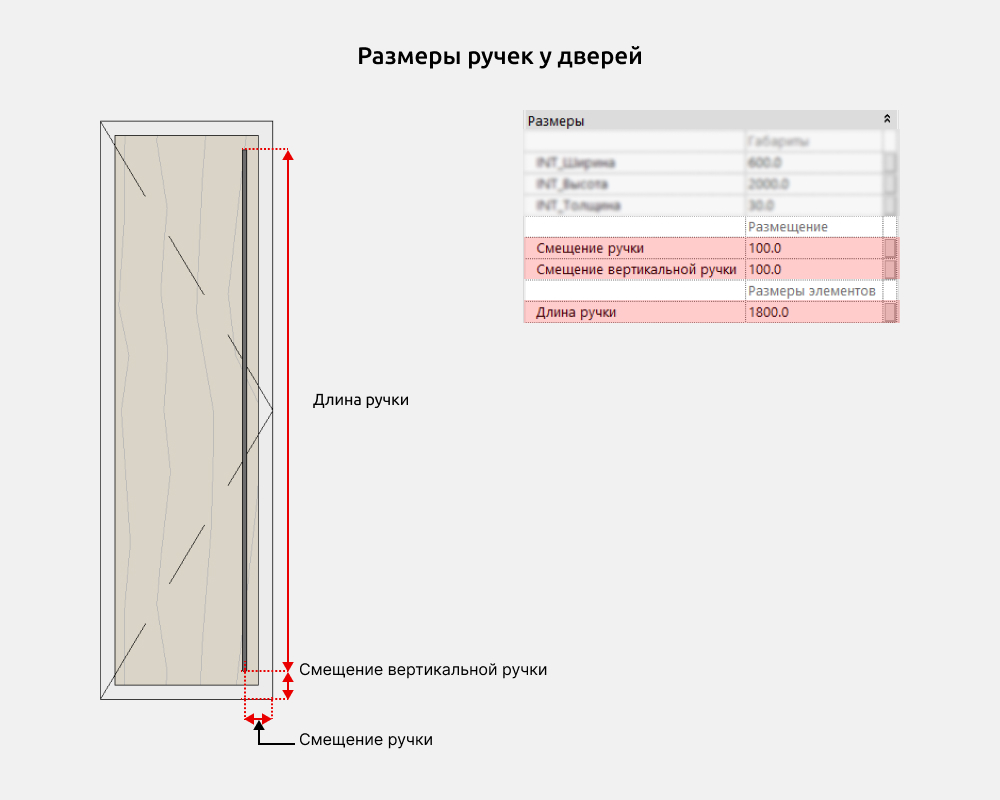

В этих семействах положение ручек настраивается параметрами «Смещение ручки» и «Смещение вертикальной ручки».

Размер ручки задается параметром «Длина ручки».

Ручка может быть горизонтальной или вертикальной.

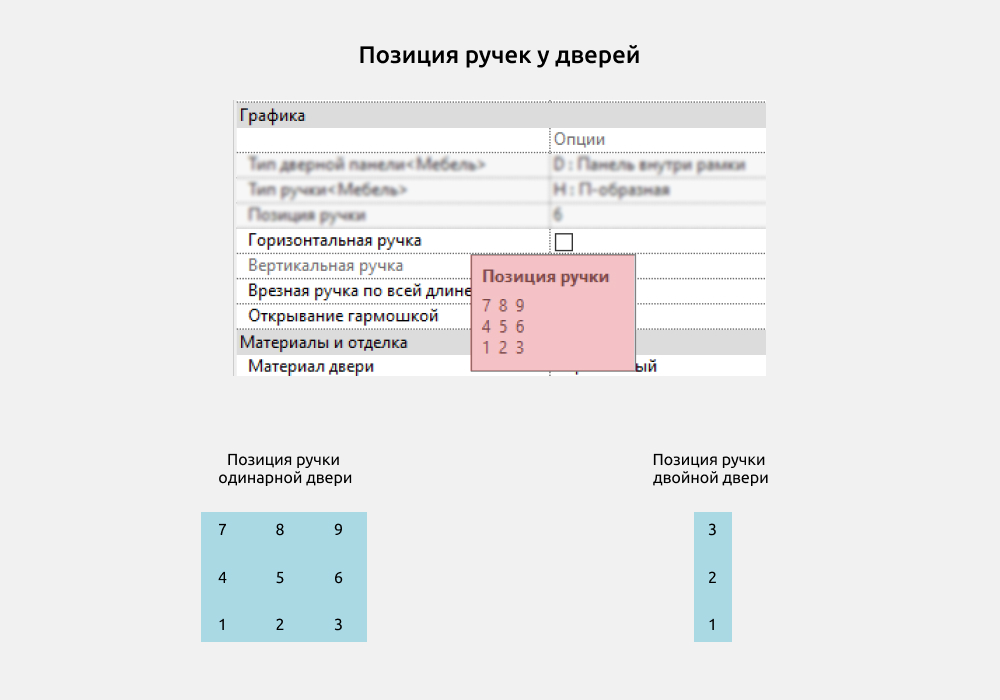

Для одинарных дверей позиция задается цифрами от 1 до 9 — по аналогии с расположением цифр на клавиатуре (см. подсказку в параметре «Позиция ручки» / «Позиция ручки одинарной двери»).

Для двойных и тройных дверей положение ручки на панели указывается так: 1 — снизу, 2 — посередине, 3 — сверху (см. подсказку в параметре «Позиция ручки»).

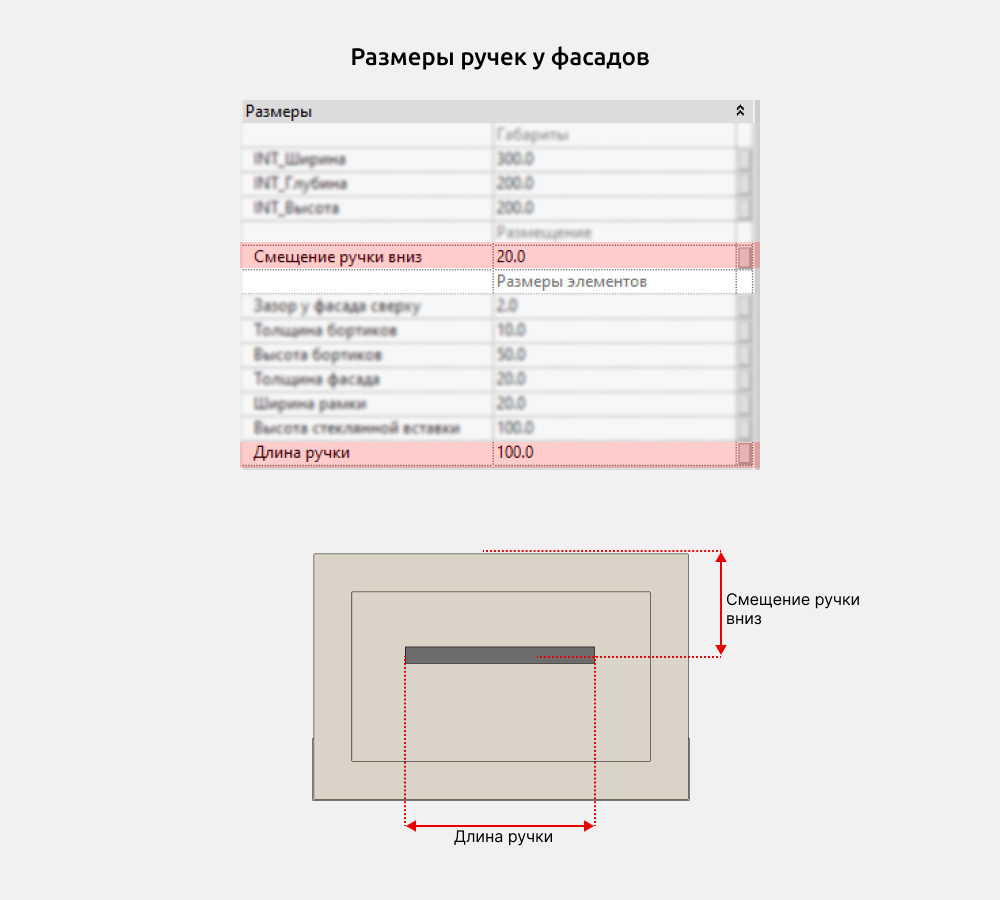

У семейств с фасадами:

• Комод
• Выдвижной ящик
• Выдвижная брючница

ручка может быть только горизонтальной. Ее положение настраивается параметром Смещение ручки вниз. За размер отвечает параметр Длина ручки.

Семейства секций несколько упрощены, в них можно указать только длину ручки, без смещения.

Панели

У семейств

• Выдвижная брючница
• Выдвижной ящик
• Двери двойные раздвижные
• Двери двойные распашные
• Двери одинарные распашные
• Двери тройные раздвижные
• Шкаф распашной
• Корпусная система
• СЕКЦИЯ_3 УР
• Секция Полка_Штанга_Комод
• Секция 3 полки с комодом
• Комод

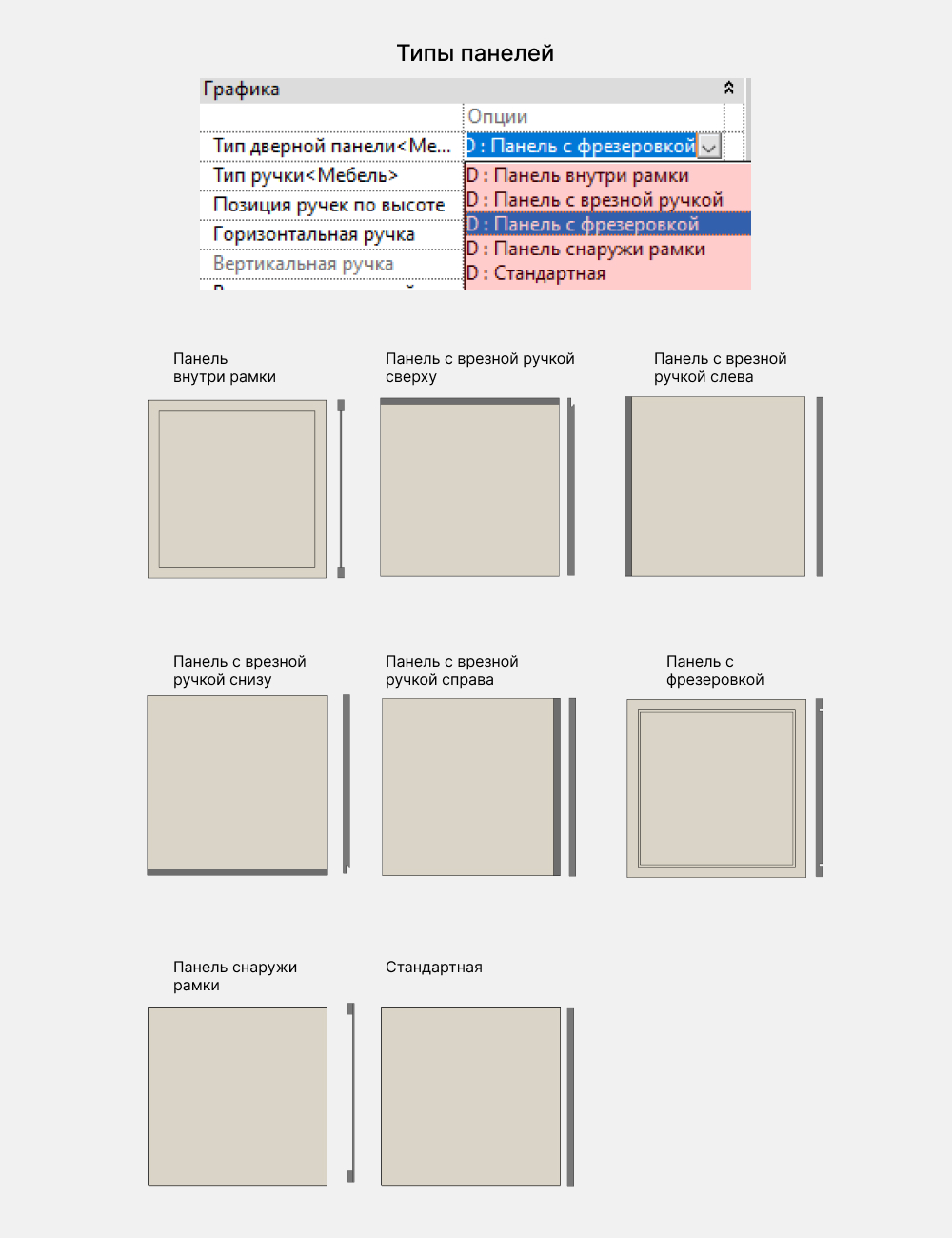

можно выбрать  из выпадающего списка Тип панели. В наборе представлены следующие типы панелей:

• Панель внутри рамки
• Панель с врезной ручкой (для одинарных дверей есть возможность выбрать расположение врезной ручки сверху, снизу, слева или справа)
• Панель с фрезеровкой
• Панель снаружи рамки
• Стандартная

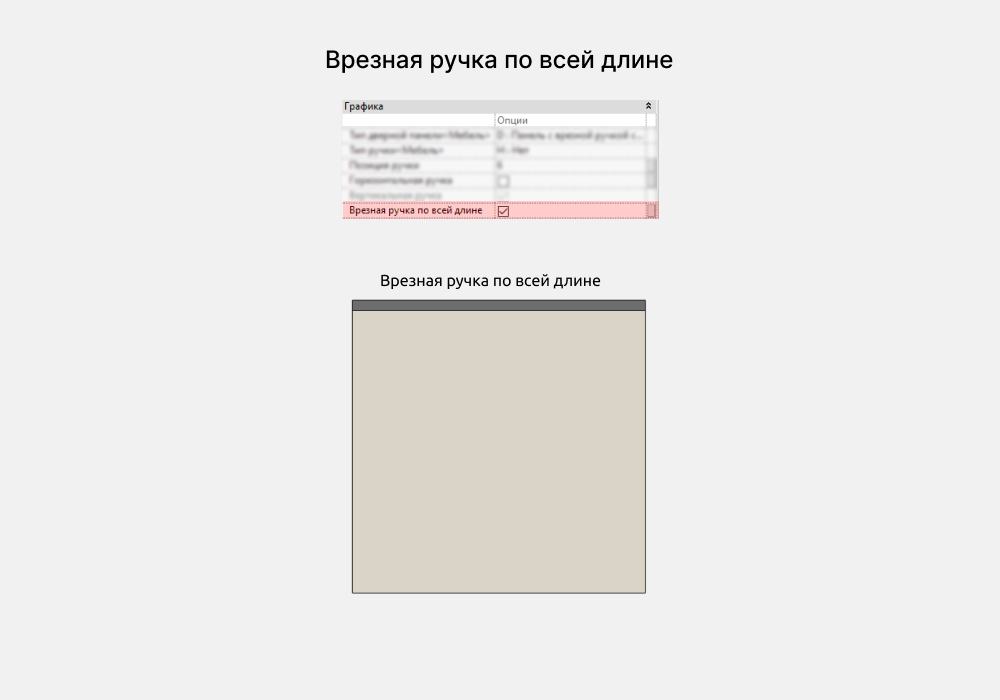

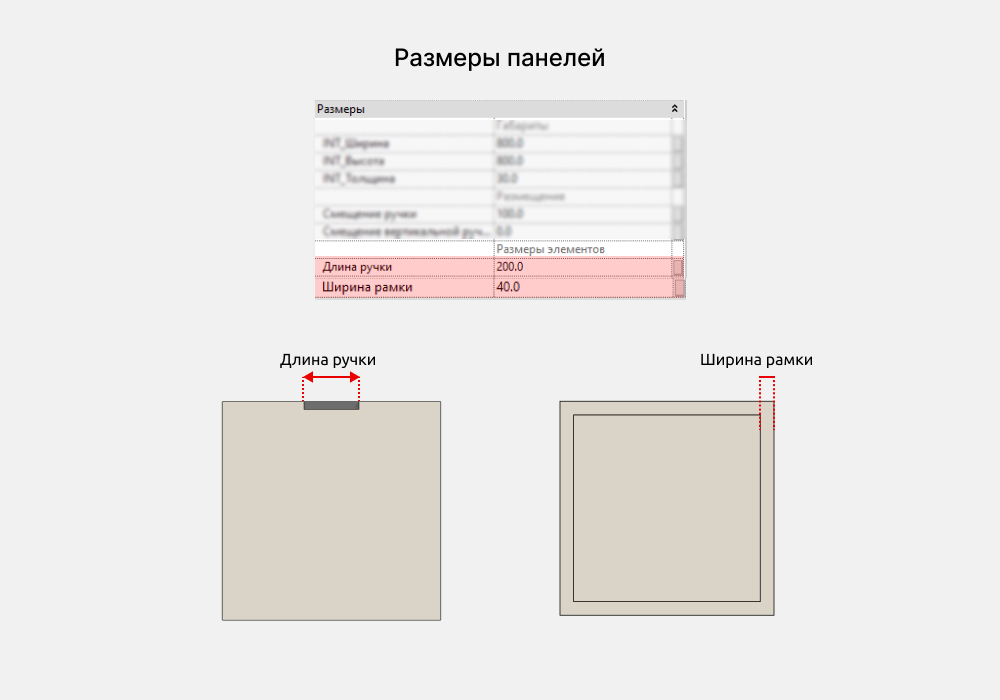

Для панелей с типом «Врезная ручка» можно задать длину ручки или выбрать вариант «Врезная ручка по всей длине».

Для панелей «Панель внутри рамки» и «Панель с фрезеровкой» доступна настройка ширины рамки.

4. СЕМЕЙСТВА

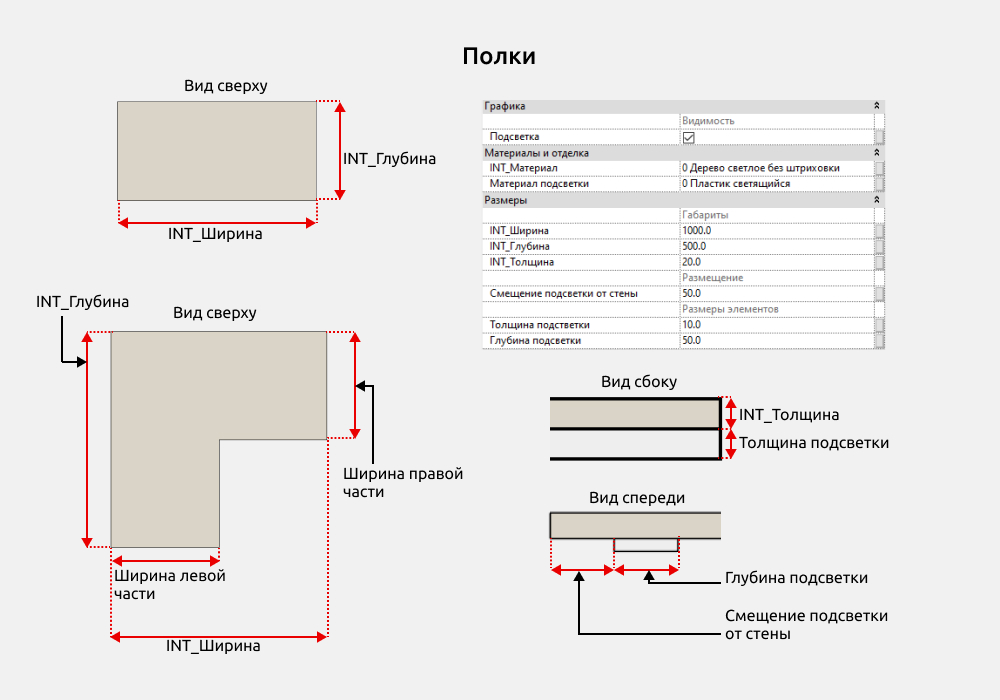

Полка и Полка угловая

Эти семейства представлены как самостоятельно, так и в составе семейств Комплекты мебели:

• Каркасная система
• Массив полок
• Массив угловых полок
• СЕКЦИЯ_3_УР
• Секция_с ячейками
• Секция Полка_Штанга_Комод
• Секция 1 полка со штангой
• Секция 2 полки со штангами
• Секция 3 полки с комодом

Размеры и опции

У полок настраиваются габаритные размеры, размеры и смещение подсветки, можно указать материал полок и материал подсветки.

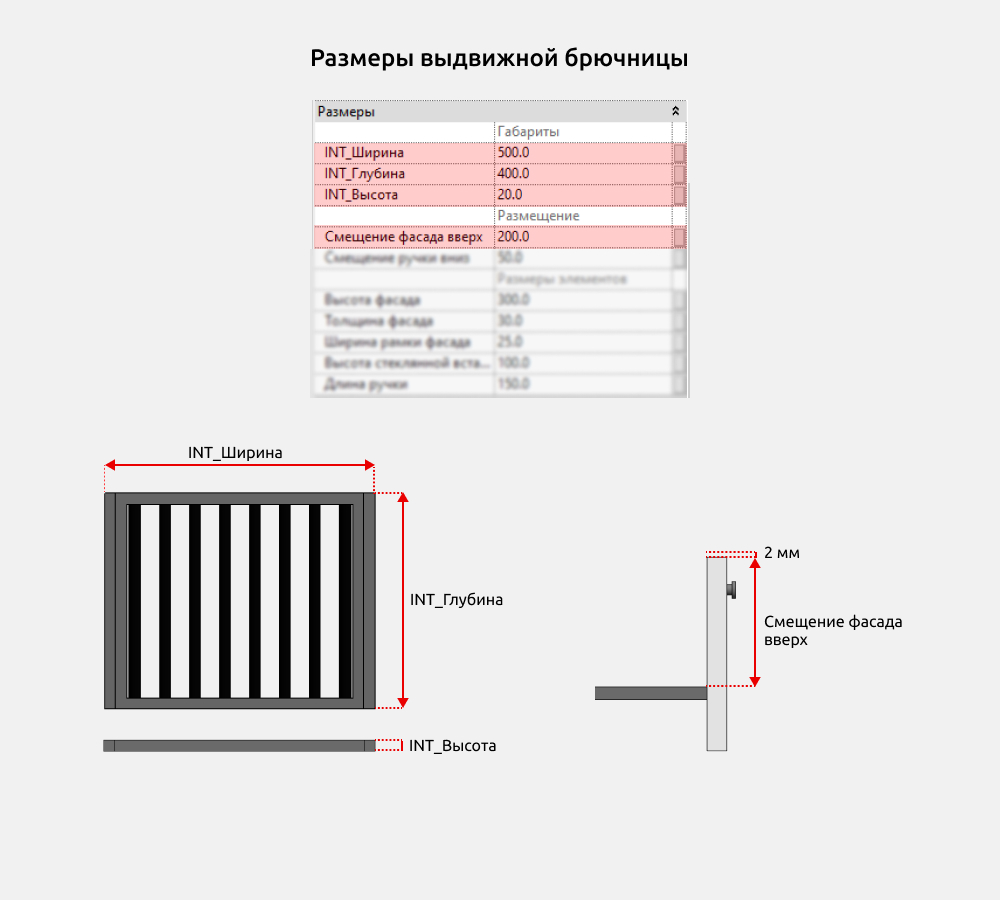

Выдвижная брючница

Размеры

В семействе настраиваются габаритные размеры и смещение фасада вверх. Сверху фасада зазор в 2 мм для реалистичности модели.

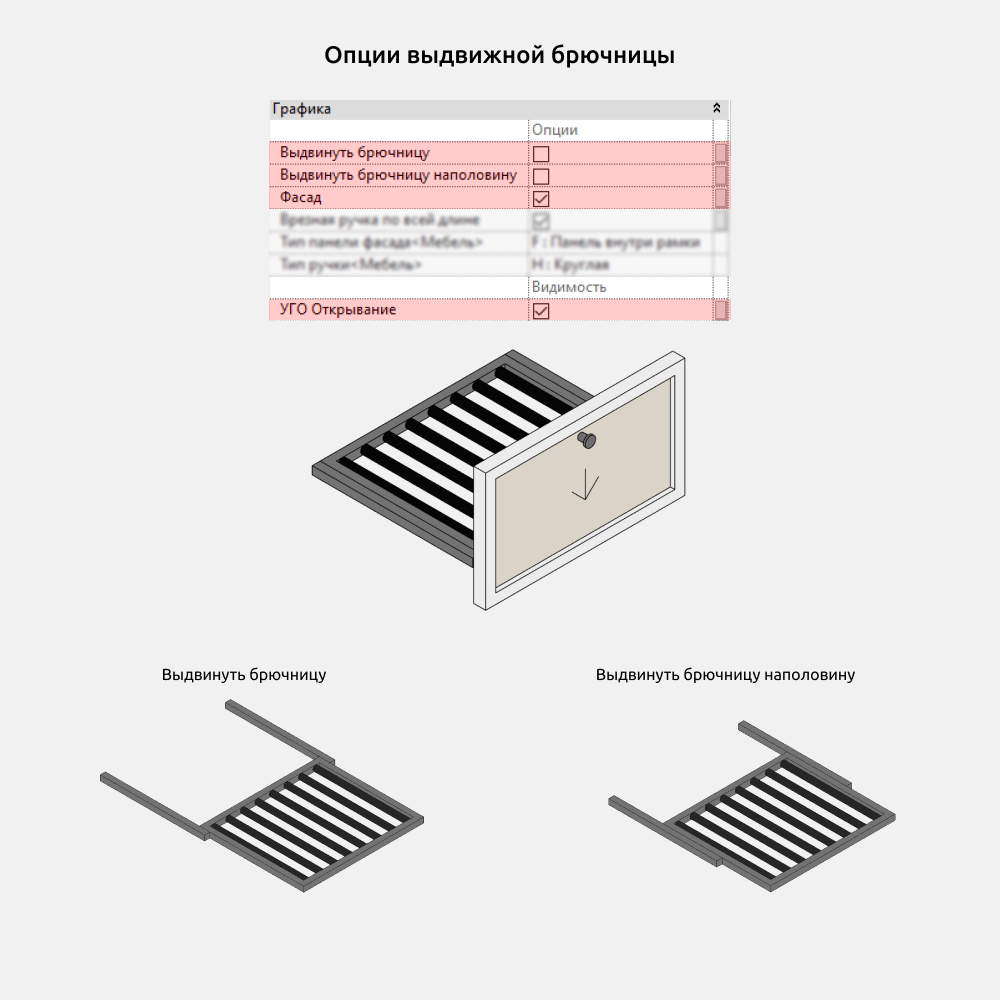

Опции

Предусмотрены опции: выдвинуть брючницу полностью или наполовину. Можно включить/выключить фасад и УГО Открывание.

.

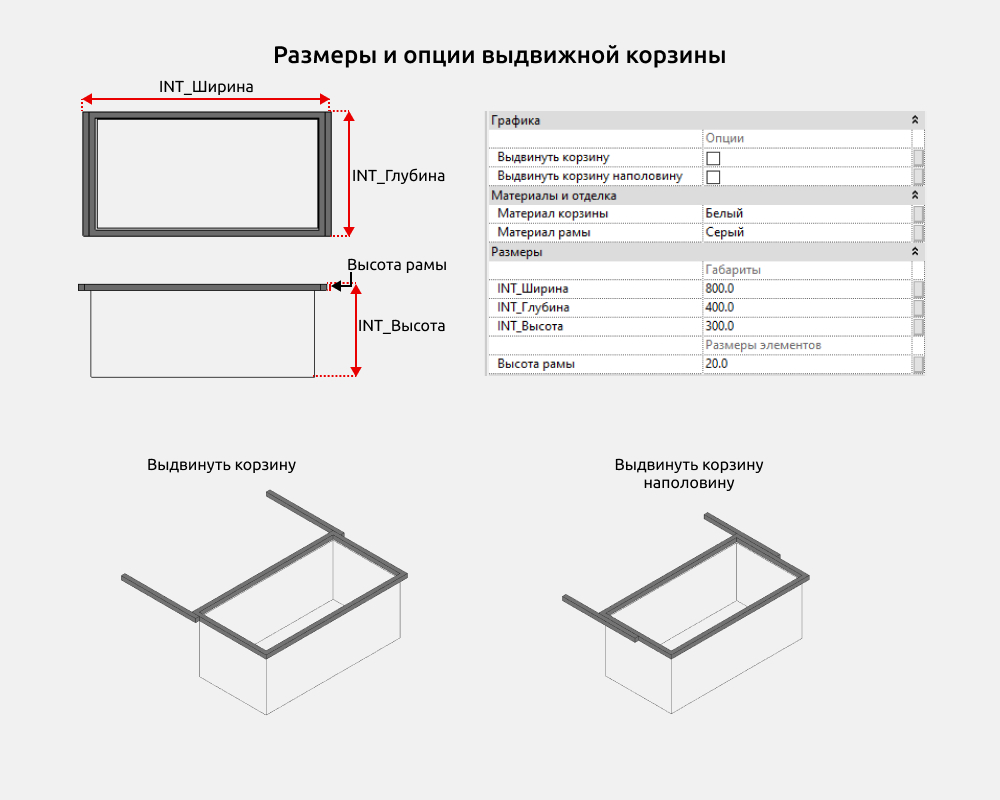

Выдвижная корзина

Размеры и опции

В семействе настраиваются габаритные размеры и предусмотрены опции: выдвинуть корзину полностью или наполовину.

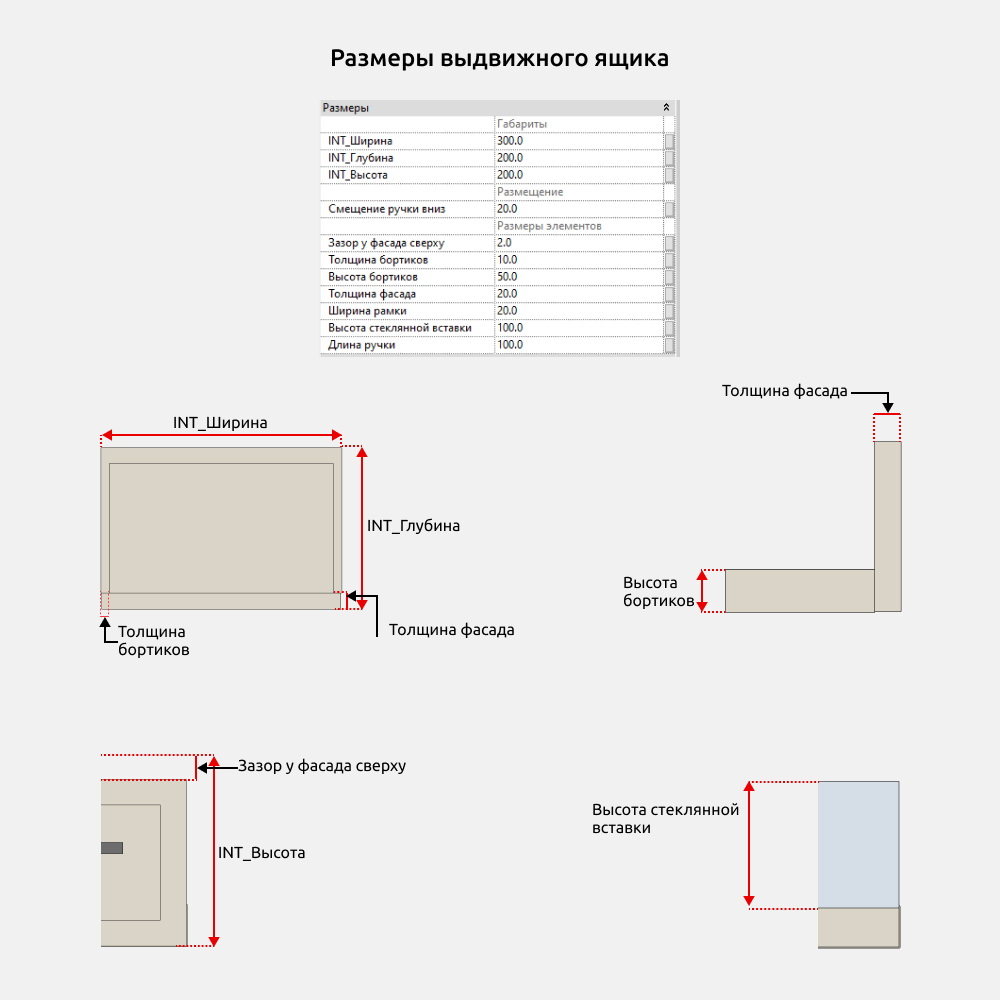

Выдвижной ящик

Семейство Выдвижной ящик используется для построения отдельных выдвижных ящиков гардеробов и входит в состав семейств Комплекты мебели:

• Комод
• СЕКЦИЯ_3_УР
• Секция Полка_Штанга_Комод
• Секция 3 полки с комодом

Размеры

В семействе можно указать габаритные размеры, размеры бортиков и фасадов.

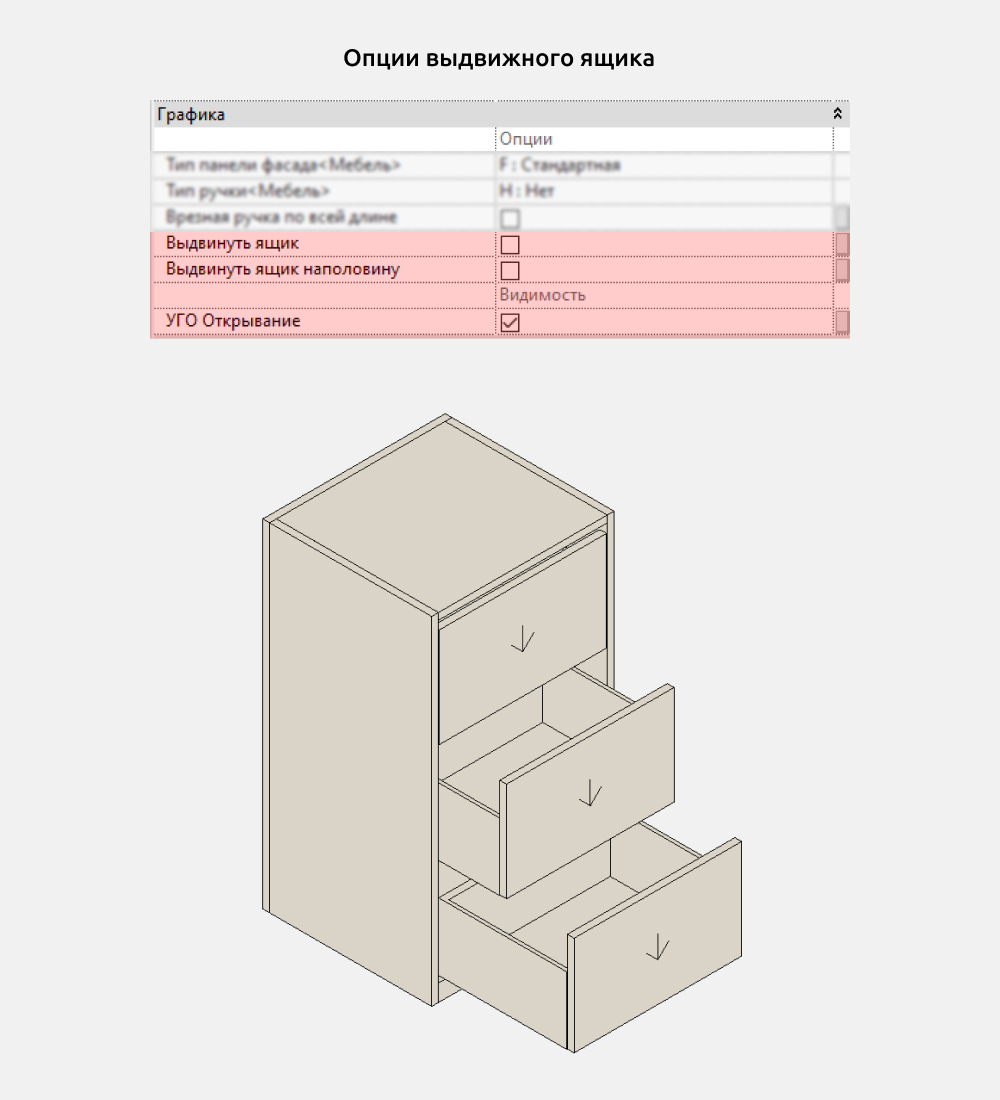

Опции

Ящик можно выдвинуть вперед на всю глубину или на половину. Предусмотрена возможность включить/выключить УГО Открывание.

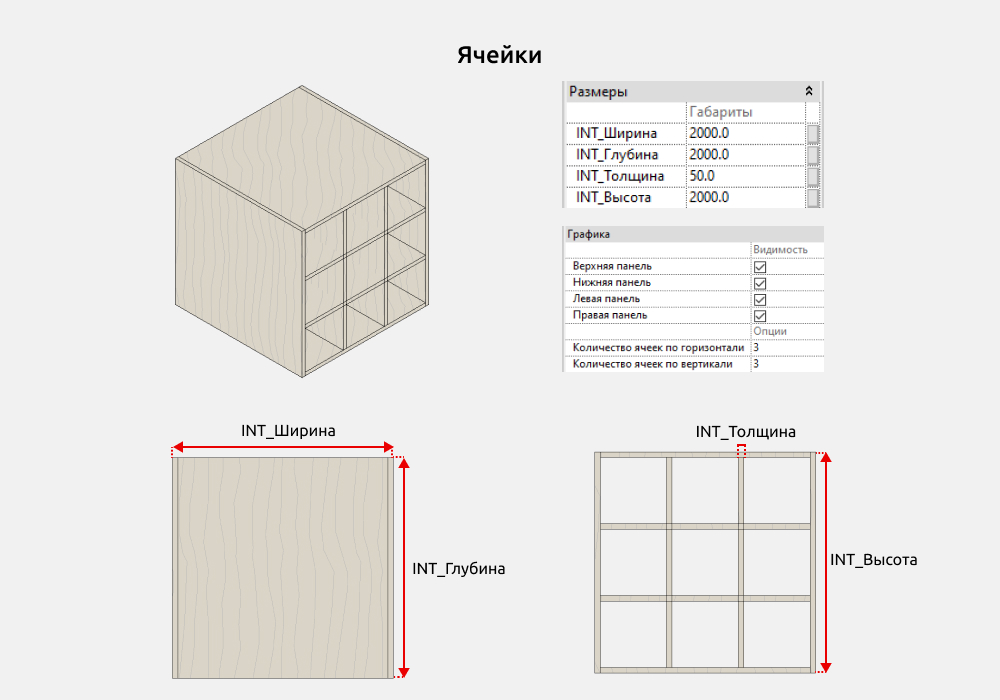

Ячейки

Семейство Ячейки используется для построения ячеек для хранения вещей.

Размеры, видимость и опции

Здесь можно включить/выключить следующие элементы:

• Верхняя панель
• Нижняя панель
• Левая панель
• Правая панель

Можно указать количество ячеек по горизонтали и по вертикали. Минимальное значение для количества ячеек - 1, максимальное не ограничено.

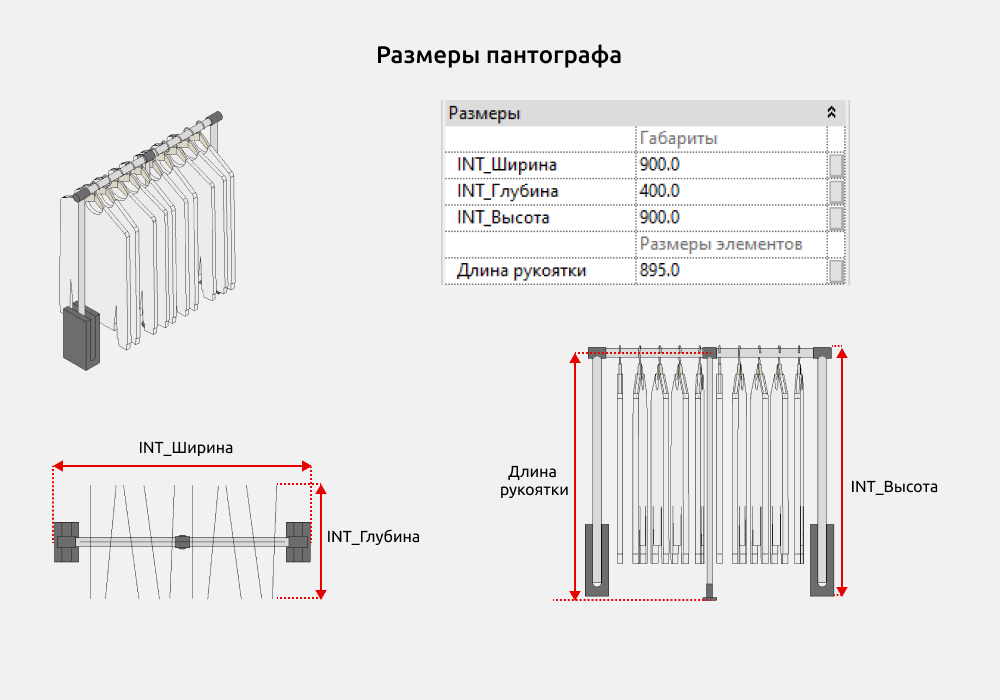

Пантограф

Семейство Пантограф используется для размещения пантографа с одеждой на вешалках.

Размеры

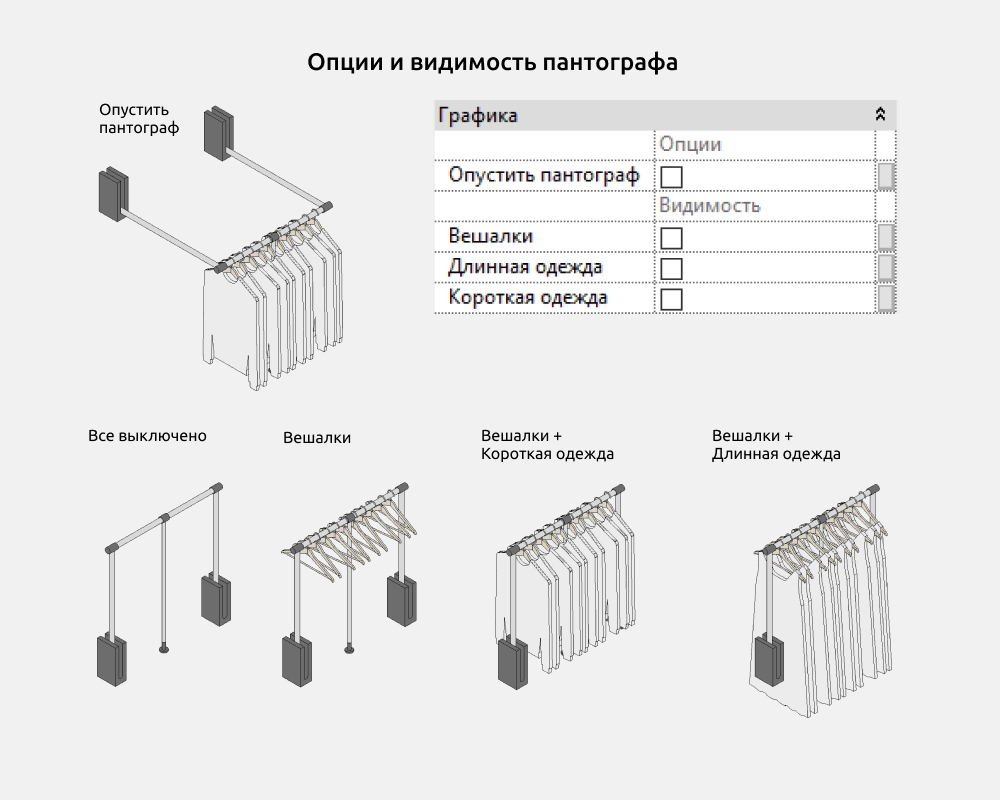

Опции и видимость

В семействе можно включить вешалки, короткую или длинную одежду. Можно опустить пантограф параллельно пола. УГО вешалок настраивается через Панель Управление - Стили объектов - Элементы узлов - INT 03 Гардероб

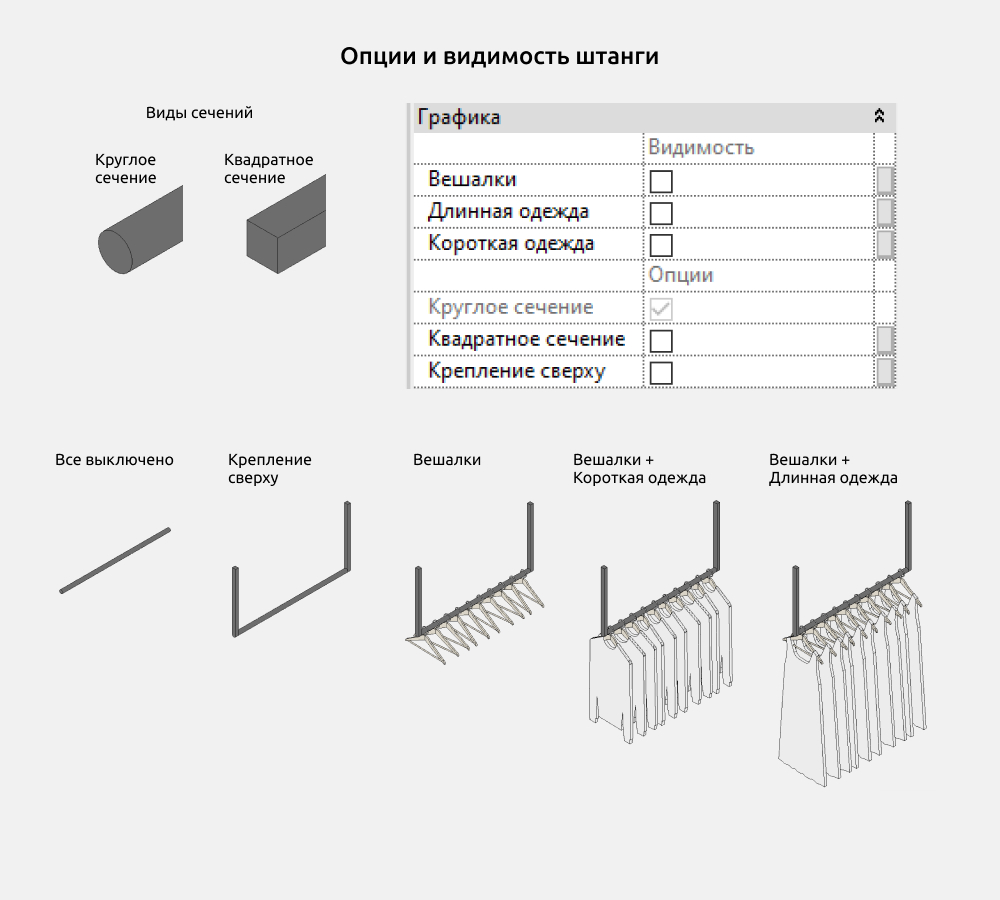

Штанга

Семейство Штанга используется для размещения штанги с одеждой на вешалках. Используется как самостоятельное семейство, а так же в семействах:

• Секция 1 полка со штангой
• Секция 2 полки со штангами
• Секция Полка_Штанга_Комод
• Секция с ячейками
• СЕКЦИЯ_3_УР

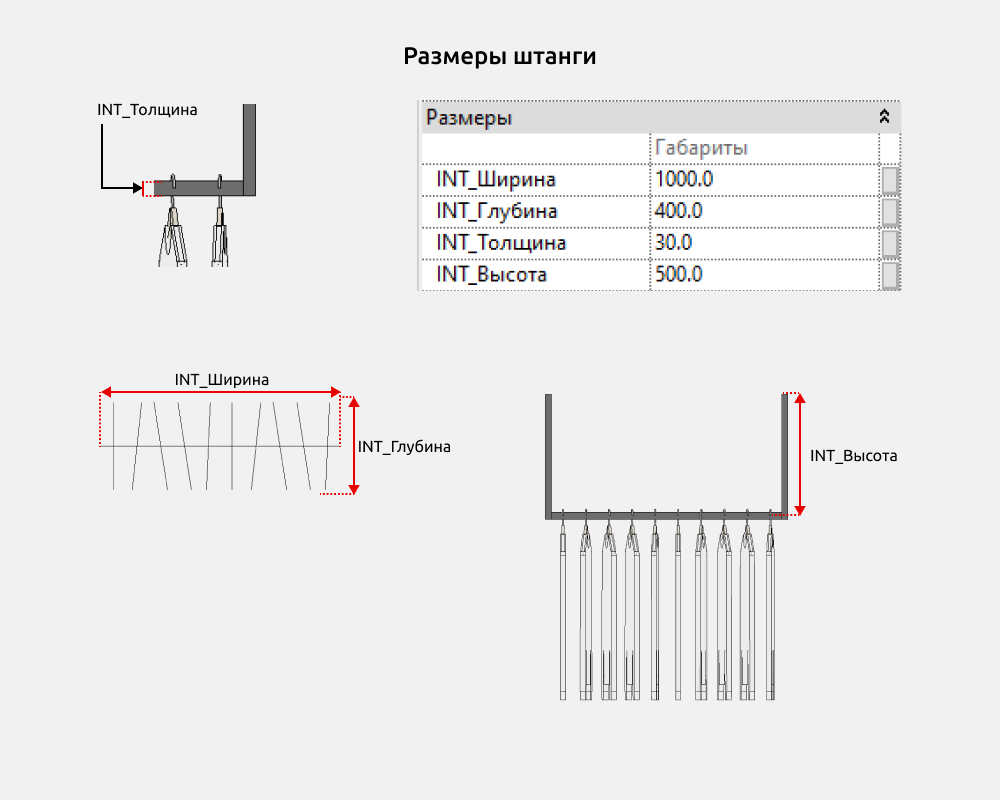

Размеры

Опции и видимость

В семействе можно включить крепление сверху, вешалки, короткую или длинную одежду. Есть квадратное и круглое сечение штанги.

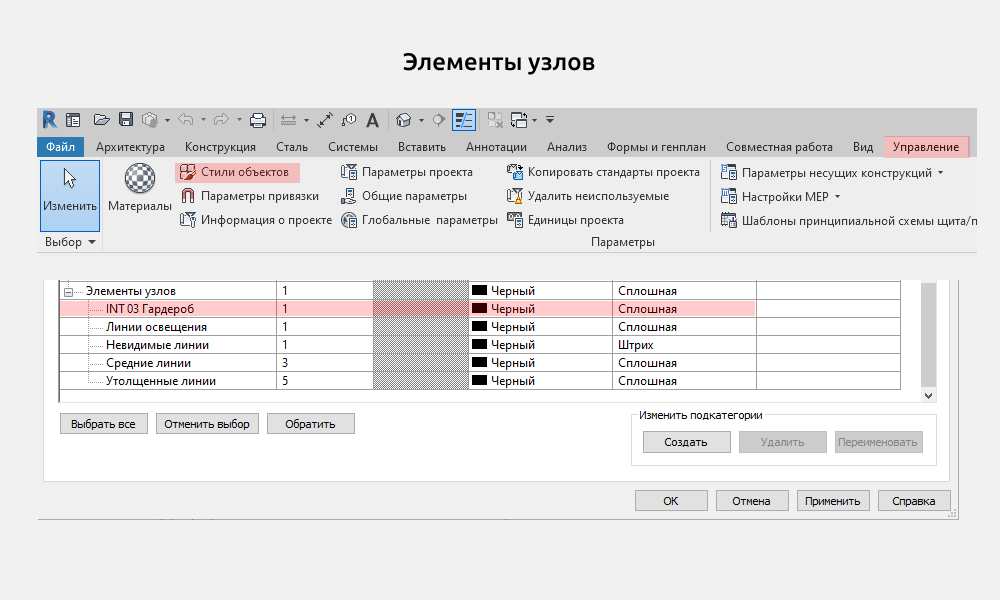

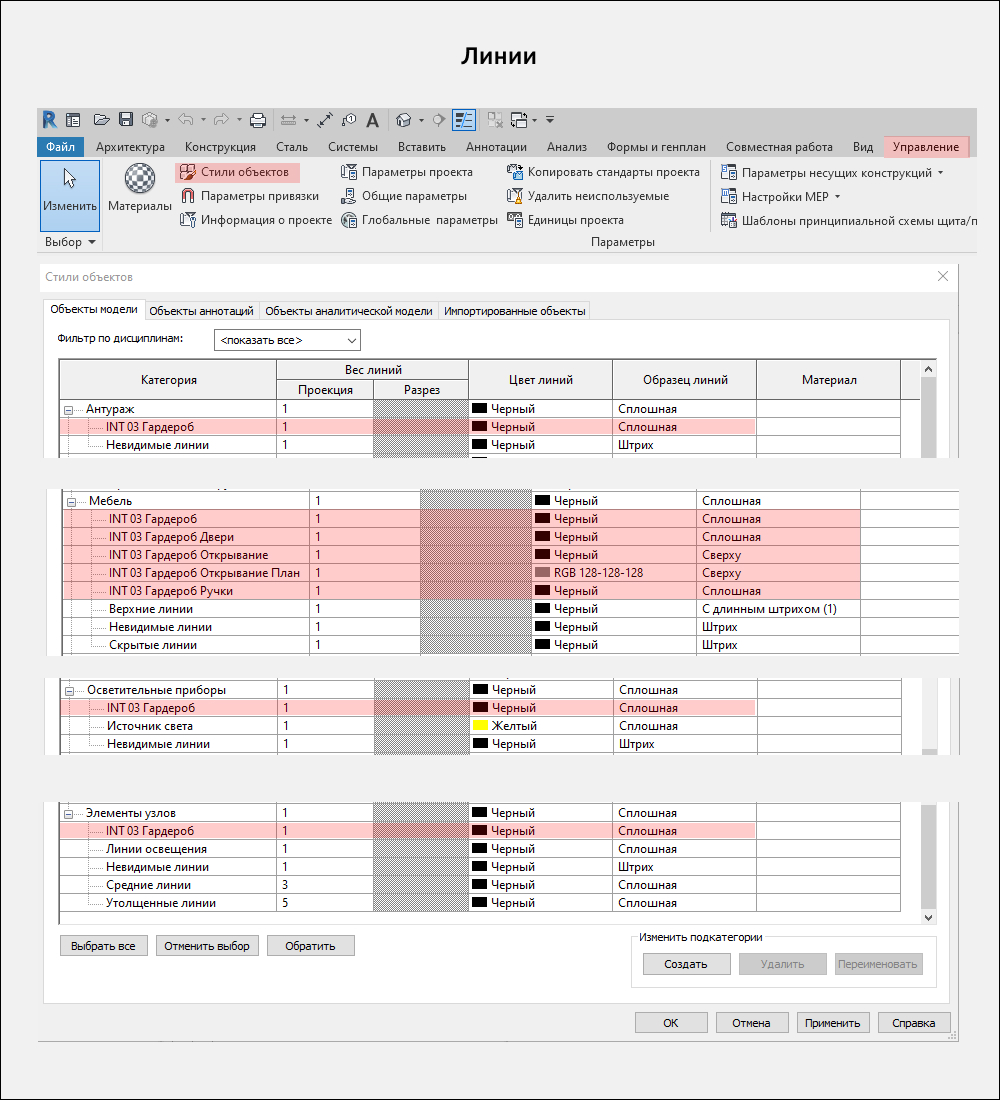

УГО вешалок настраивается через Панель Управление - Стили объектов - Элементы узлов - INT 03 Гардероб

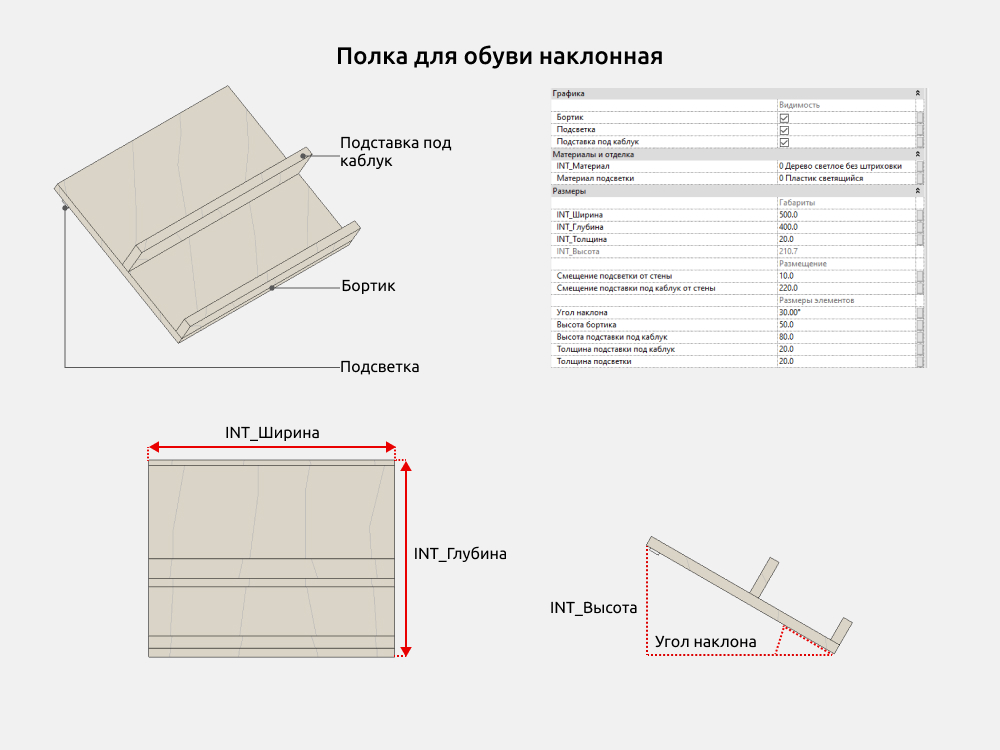

Полка для обуви наклонная

Размеры и видимость

У семейства настраиваются габаритные размеры, размеры элементов и угол наклона полки. Можно включить выключить следующие элементы:

• Бортик
• Подсветка
• Подставка под каблук

Для полки и подсветки можно указать материал.

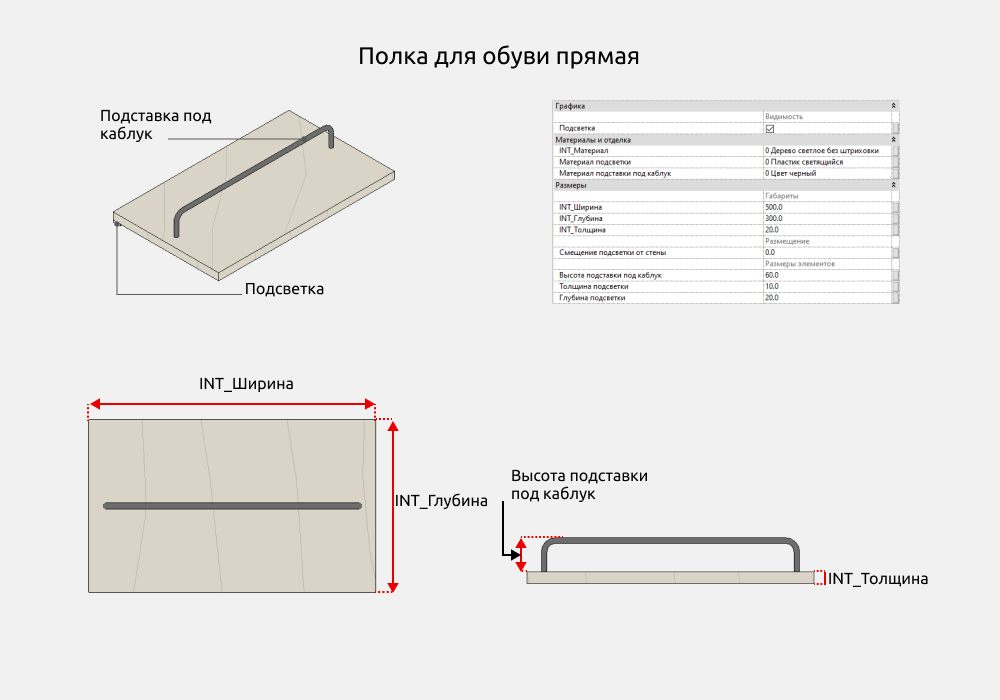

Полка для обуви прямая

Размеры и видимость

У семейства настраиваются габаритные размеры и размеры элементов. Можно включить/выключить подсветку. Для каждого элемента есть возможность назначить материал.

Шкаф распашной

Семейство Шкаф распашной используется для построения шкафов с одинарной или двойной дверью.

Размеры

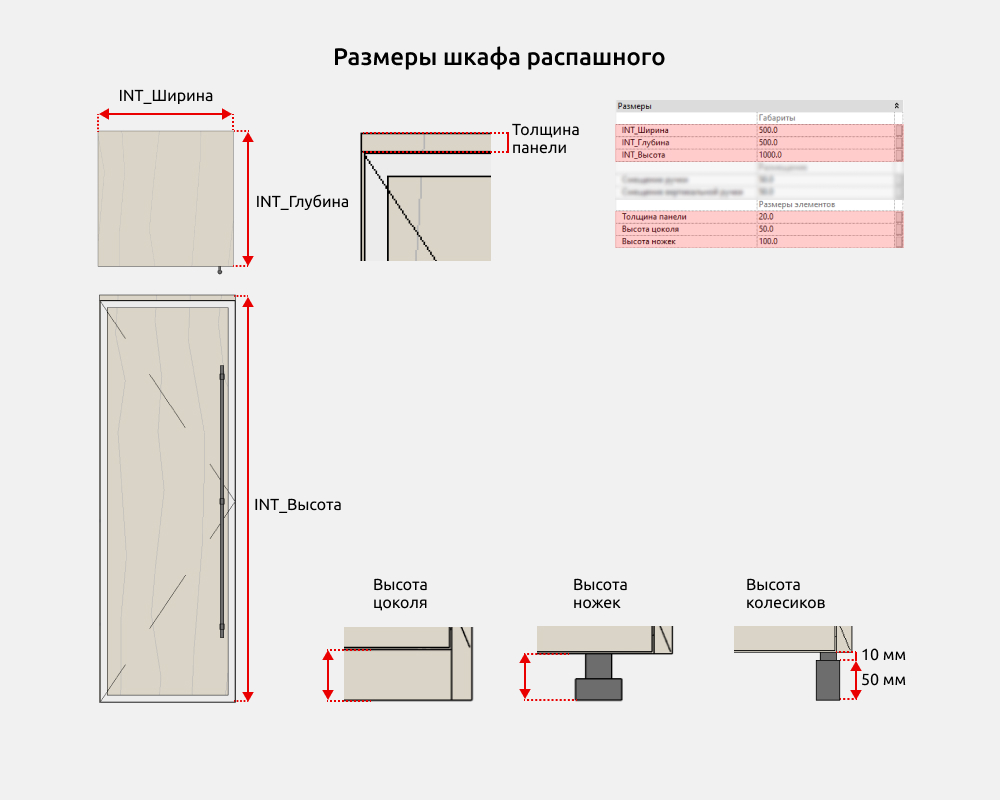

В семействе можно указать габаритные размеры, толщину панелей, высоту цоколя и ножек. Можно выбрать колесики, их высота составляет 60 мм, из которых 50 мм это диаметр колесиков.

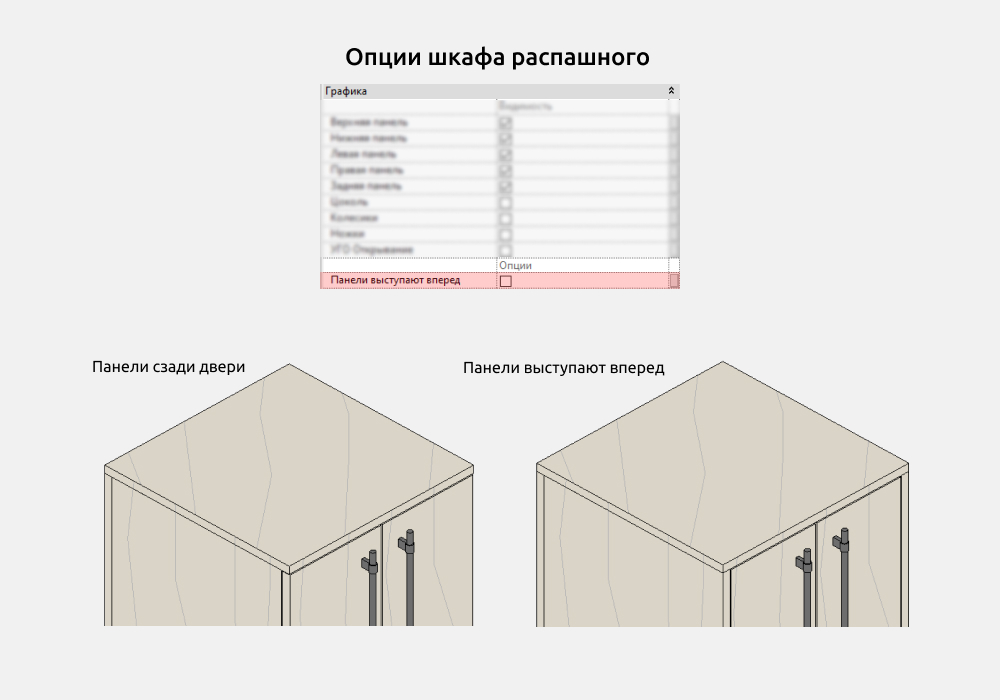

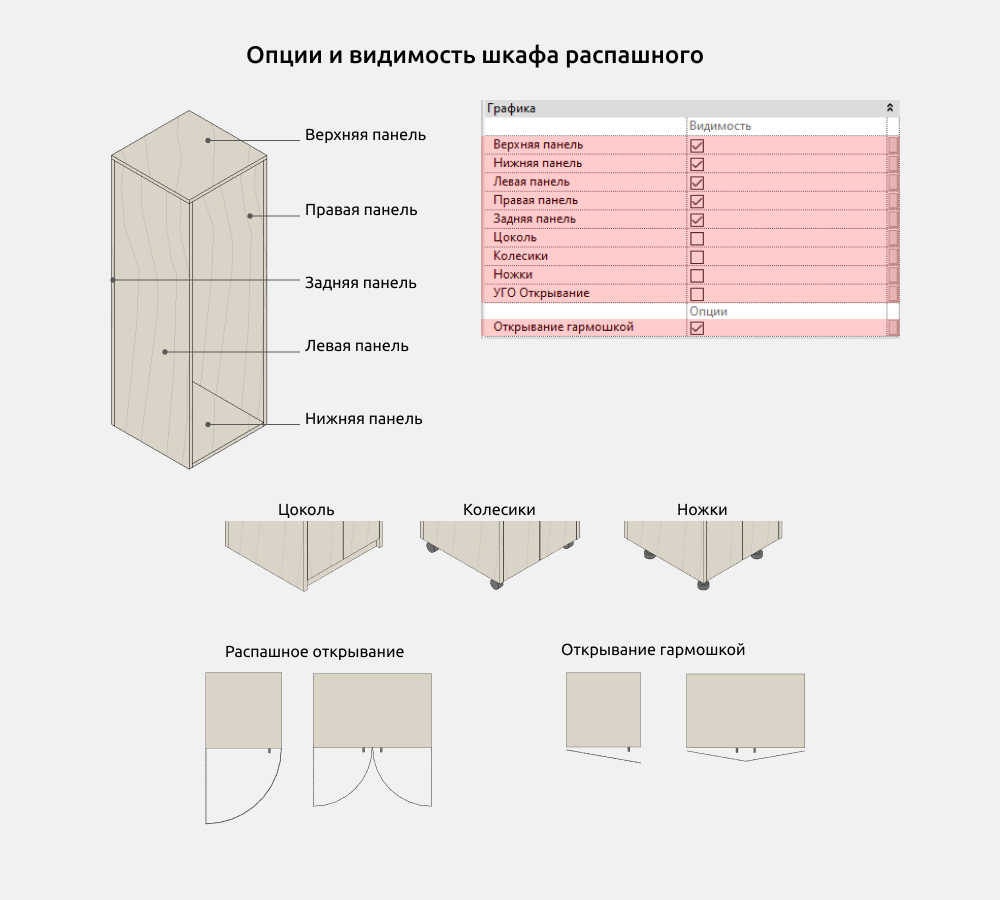

Опции и видимость

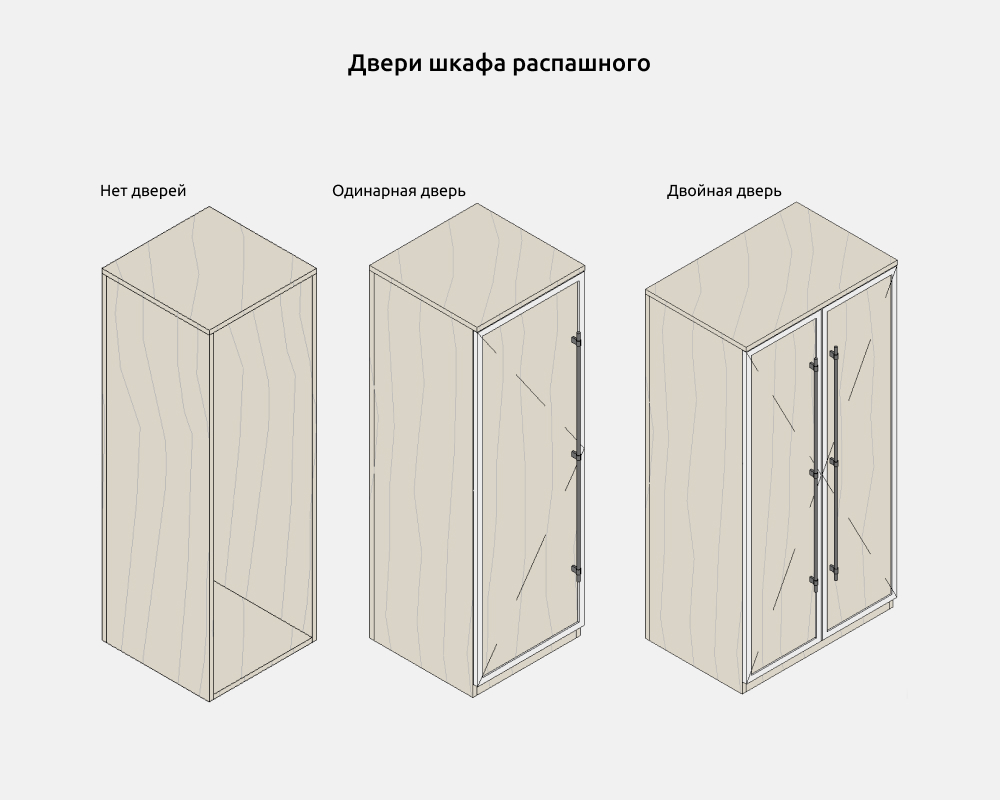

Можно выбрать одинарную, двойную дверь или создать шкаф без дверей.

Можно включить/выключить следующие элементы:

• Верхняя панель
• Нижняя панель
• Левая панель
• Правая панель
• Задняя панель
• Цоколь
• Колесики
• Ножки
• УГО Открывание

Для вида сверху есть два варианта открывания - распашное и гармошкой. Есть опция Панели выступают вперед. Для каждого элемента шкафа можно назначить материал.

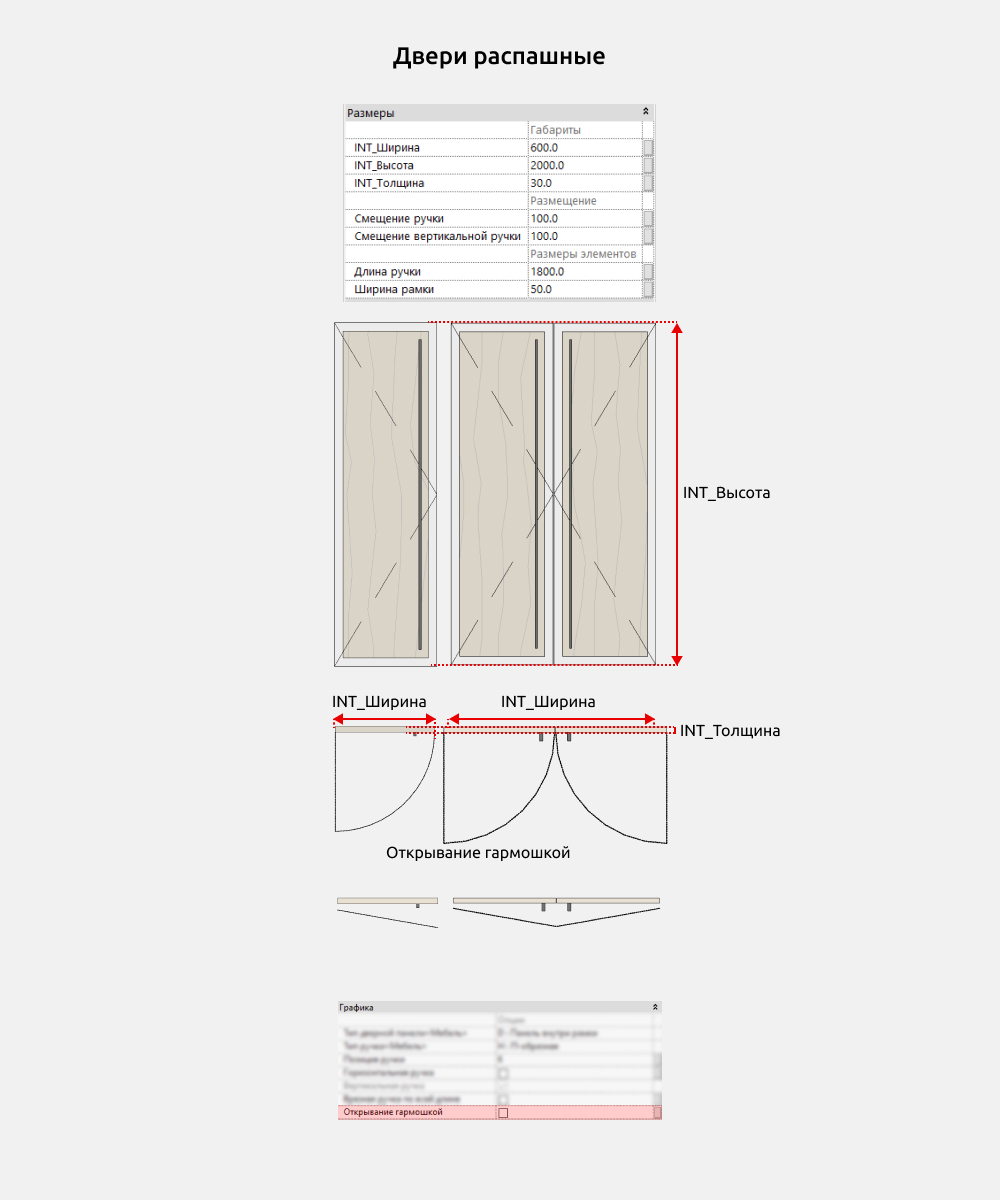

Двери распашные

В наборе представлено два семейства распашных дверей:

• Двери одинарные распашные
• Двери двойные распашные

Размеры и опции

Для дверей можно указать ширину, высоту и толщину. Слева и справа  есть зазор в 2 мм для реалистичности отображения модели. Есть возможность назначить материал дверного полотна, рамки и ручки.

На виде сверху для обоих семейств можно выбрать распашное открывание или открывание гармошкой.

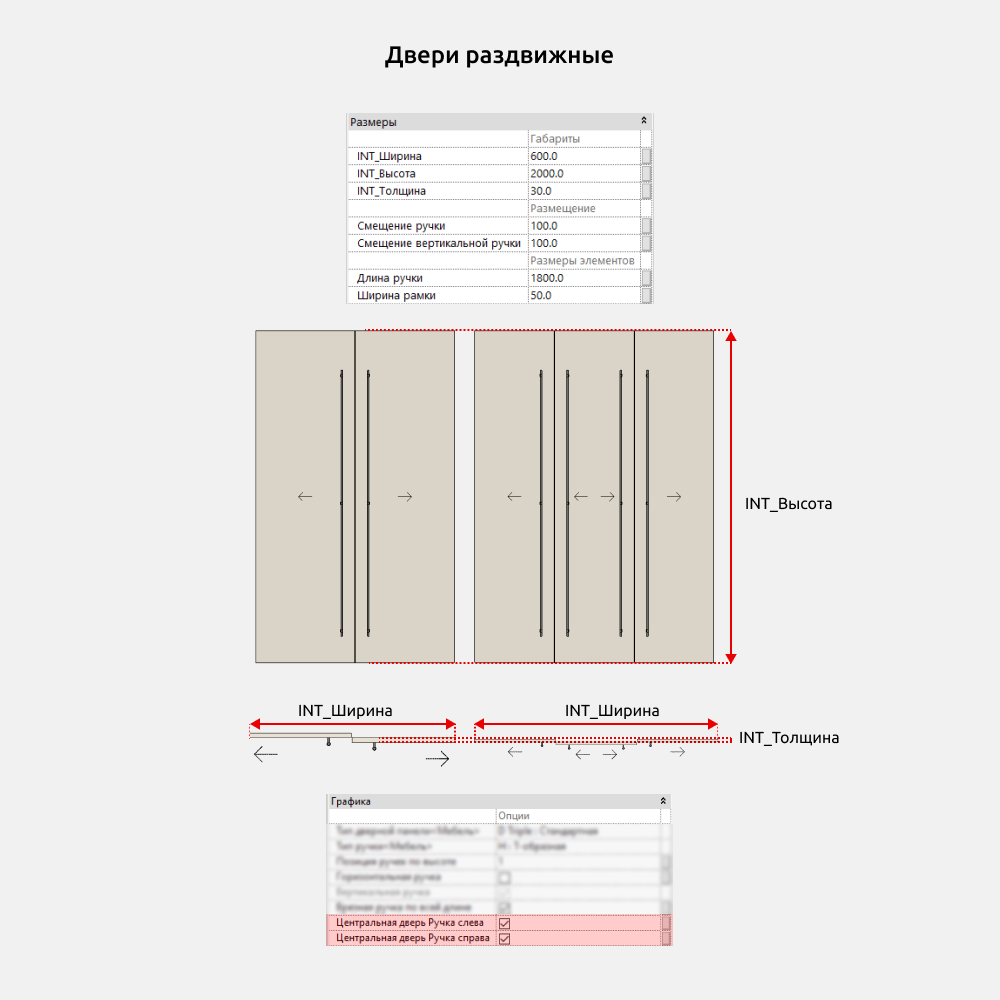

Двери раздвижные

В наборе представлено два семейства раздвижных дверей:

• Двери двойные раздвижные
• Двери тройные раздвижные

Размеры и опции

Для дверей можно указать ширину, высоту и толщину. Слева и справа  есть зазор в 2 мм для реалистичности отображения модели. Положение ручки настраивается параметрами Смещение ручки и Смещение вертикальной ручки. Есть возможность назначить материал дверного полотна, рамки и ручки.

Для тройной двери можно указать положение ручки центральной двери.

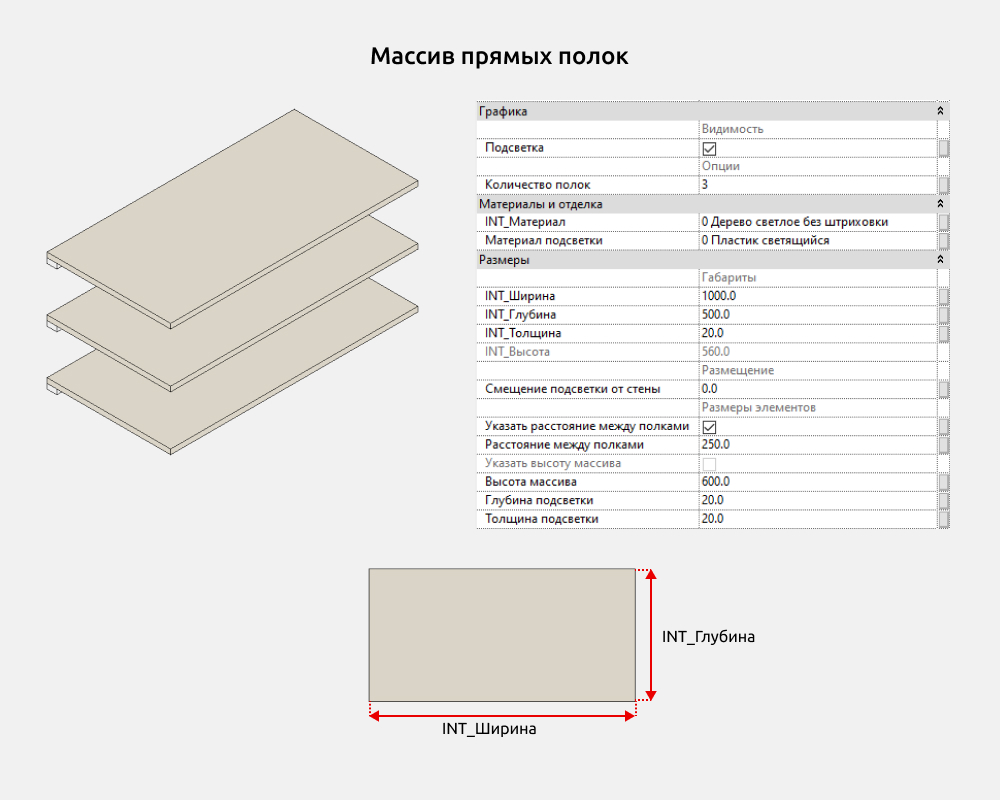

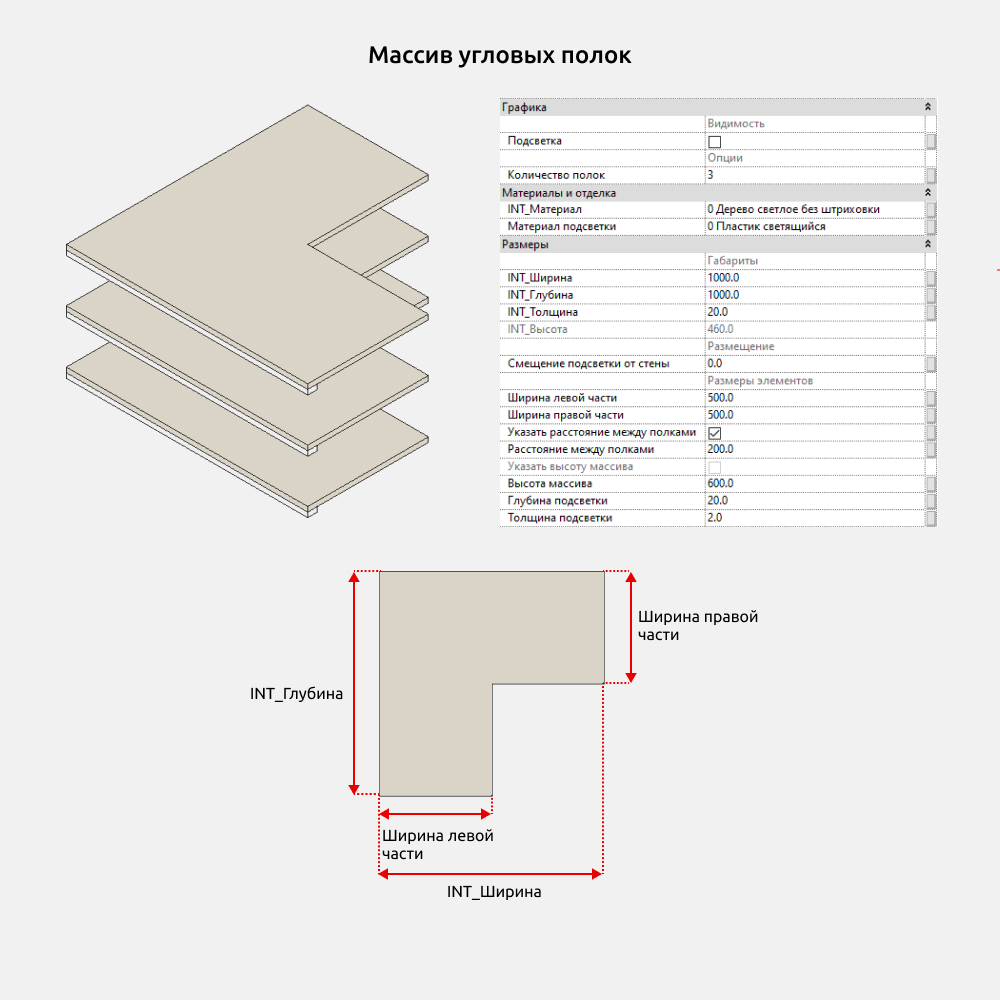

Массив полок и массив угловых полок

Семейства предназначены для ускорения работы и одновременной установки нескольких полок.

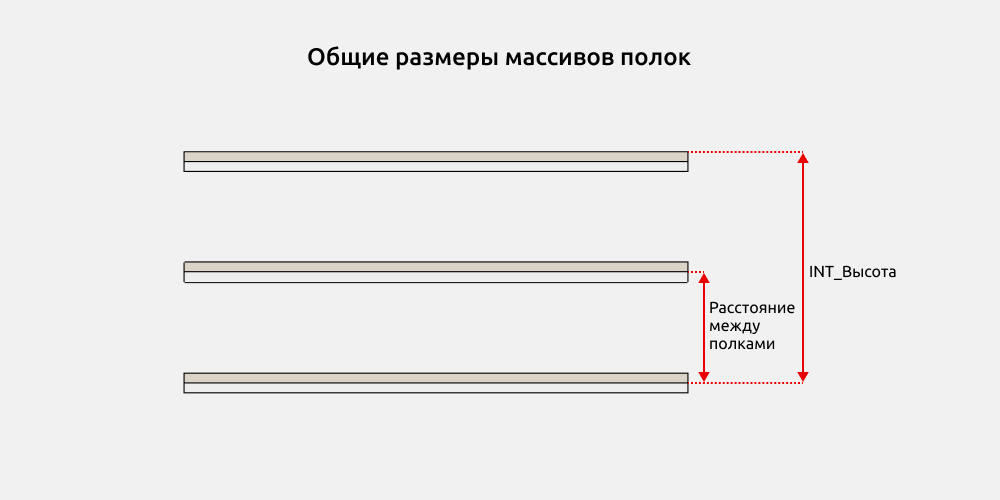

Размеры и опции

В семействе задаются: количество полок (от 2), габаритные размеры и один из параметров по высоте — либо расстояние между полками, либо общая высота массива.

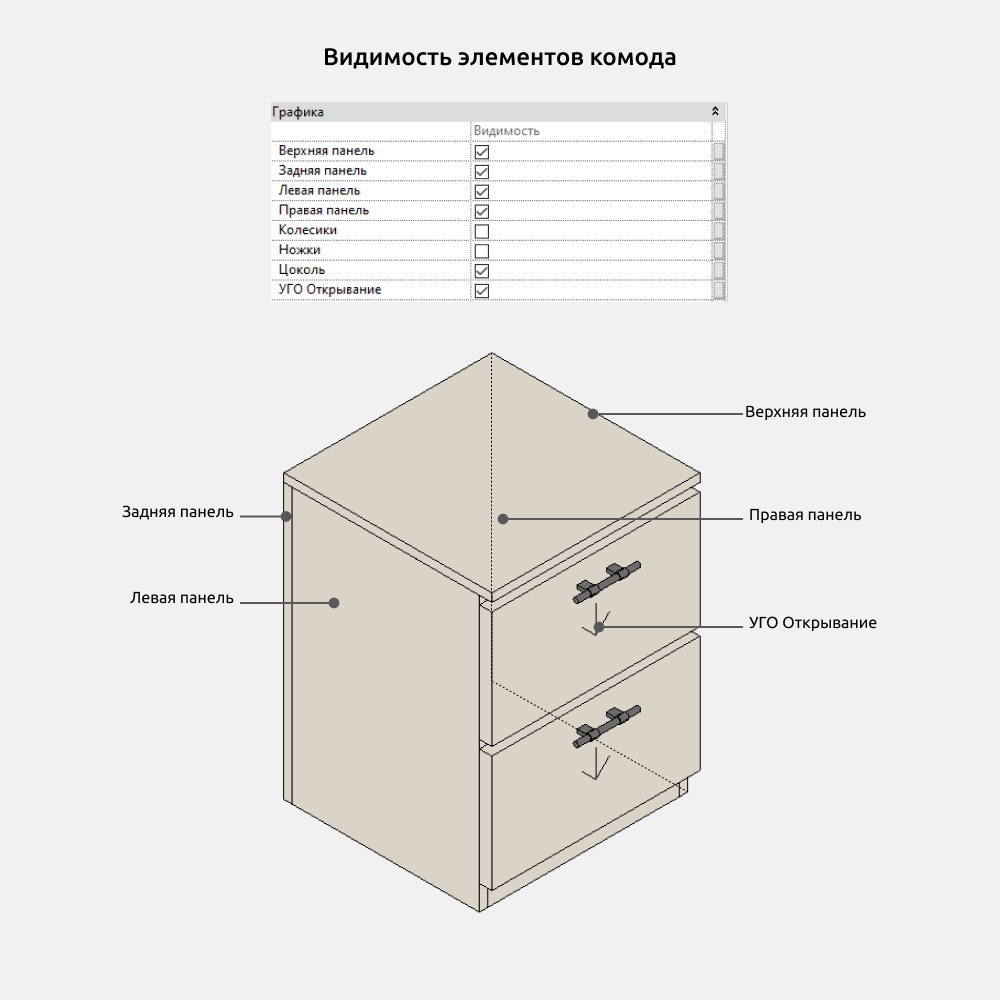

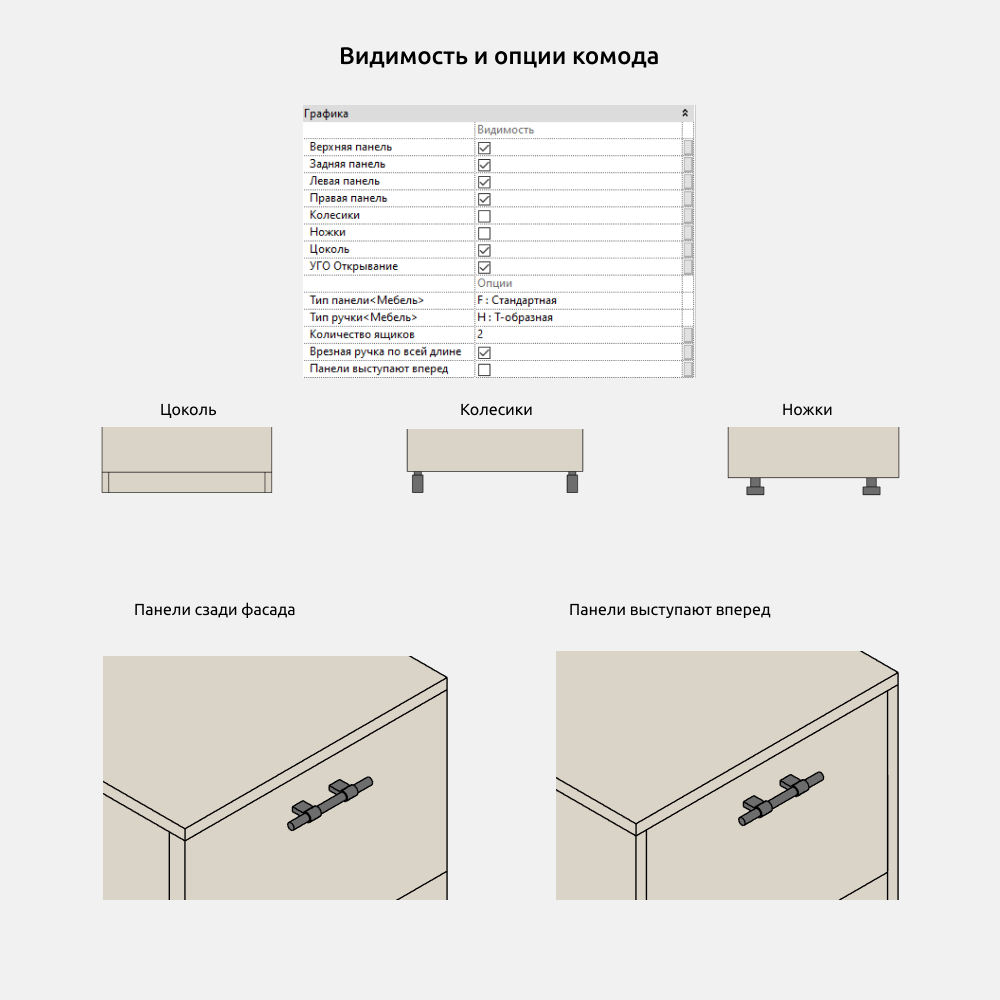

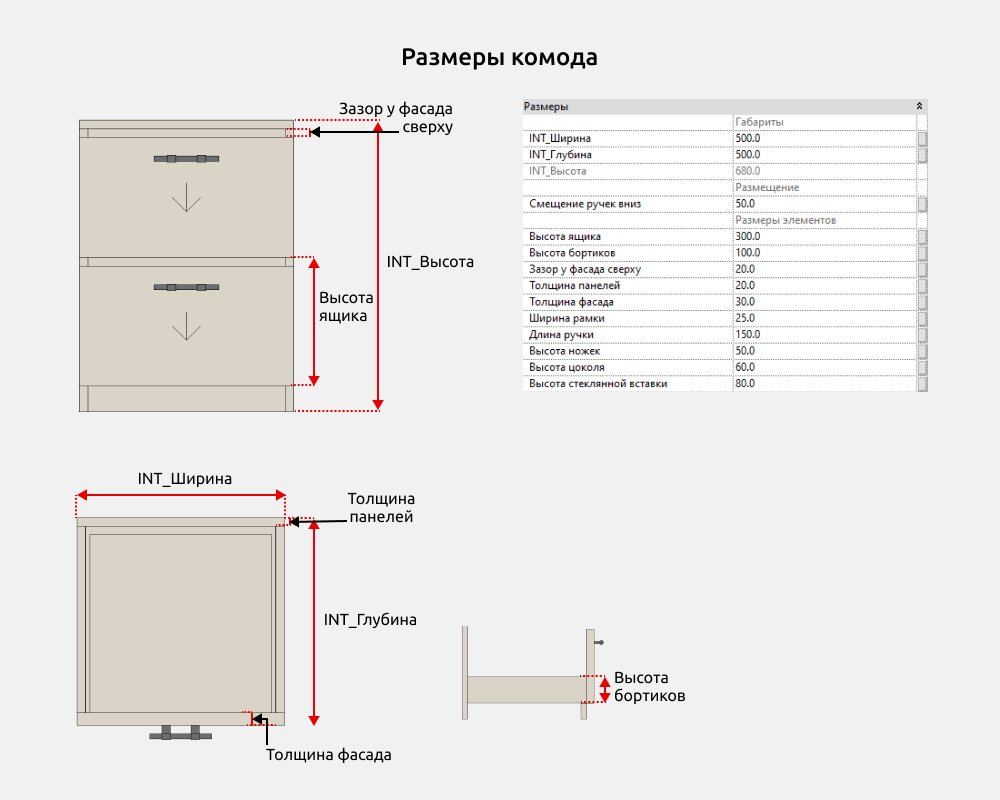

Комод

Семейство предназначено для создания комодов с выдвижными ящиками (от 1 шт.).

Размеры

Видимость и опции

Задаются габаритные размеры, а также размеры ящиков, бортиков и панелей. Предусмотрены три варианта низа:

• Цоколь
• Колесики
• Ножки

Высота цоколя и ножек настраивается соответствующим параметром. Колесики - диаметр 50 мм, высота 60 мм. Все варианты можно отключить — тогда нижний ящик располагается на полу.

Доступно включение/отключение элементов:

• Верхняя панель
• Задняя панель
• Левая панель
• Правая панель
• Колесики
• Ножки
• Цоколь
• УГО Открывание

Каждому элементу назначается материал.

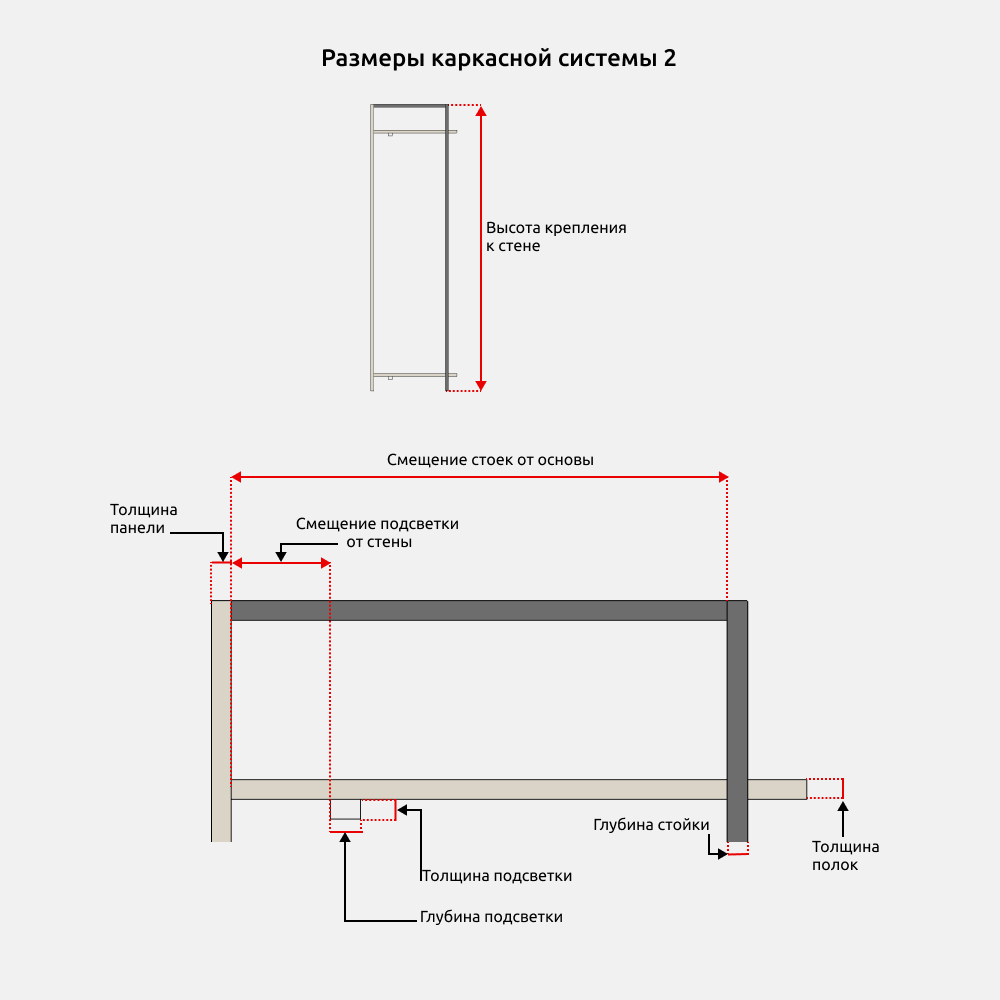

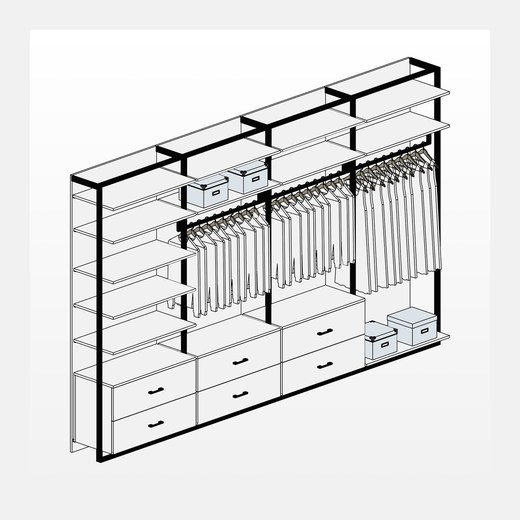

Каркасная система

Семейство предназначено для построения каркасных систем гардероба.

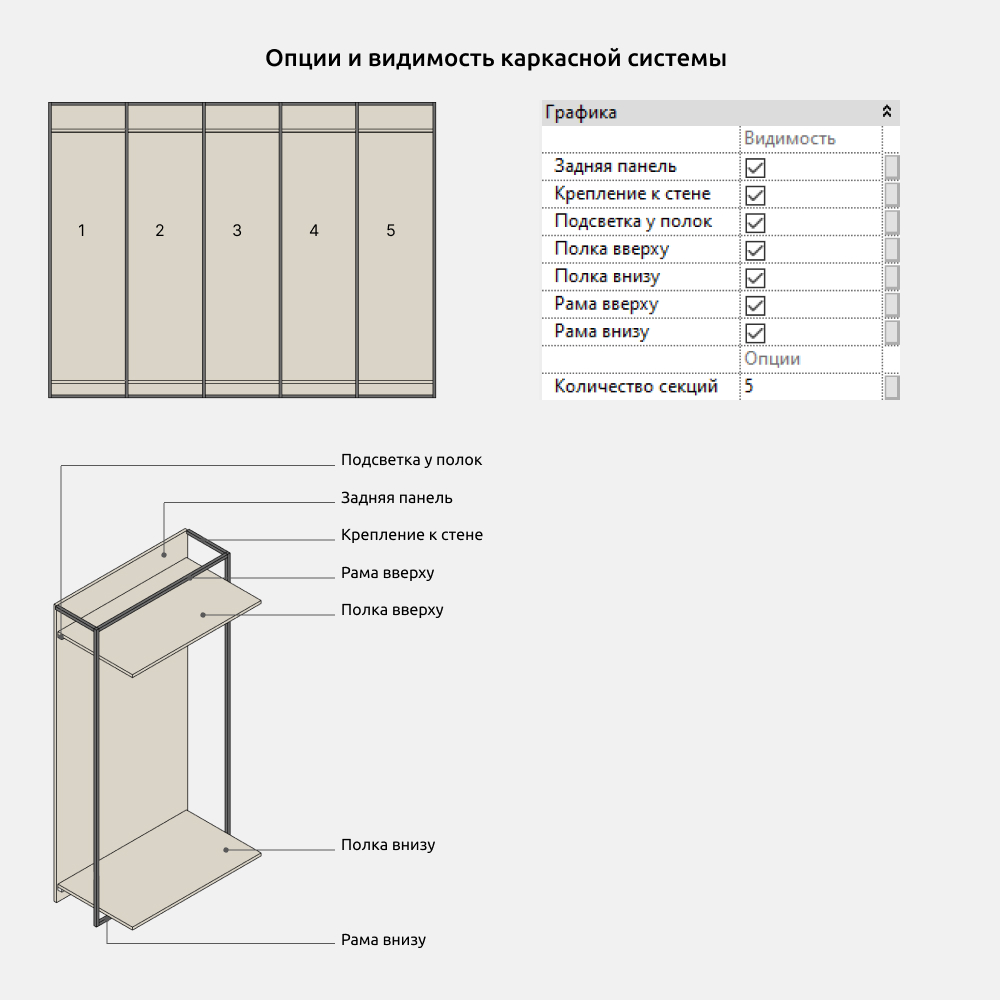

Видимость и опции

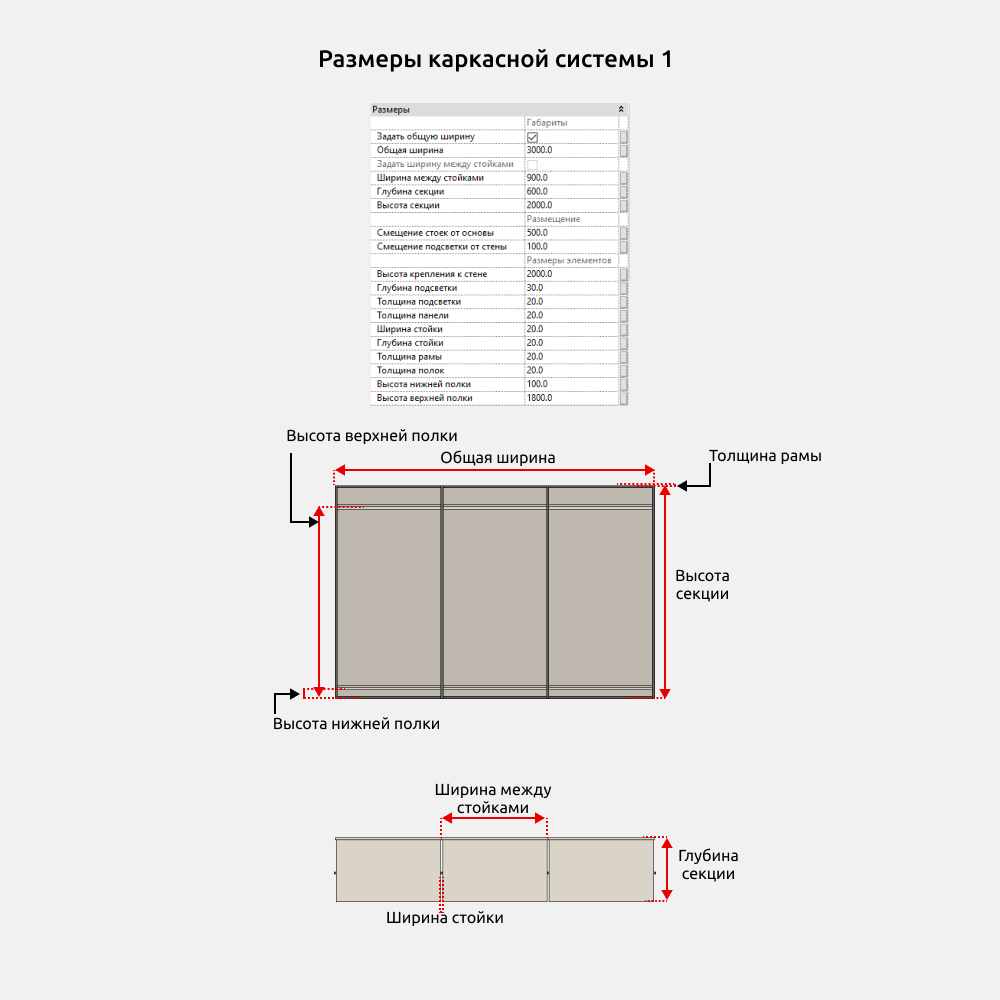

Размеры

Для каждого элемента системы задаются размеры и расположение. Можно указать либо общую ширину системы (расстояние между стойками рассчитается автоматически), либо расстояние между стойками — тогда автоматически определится общая ширина.

Количество секций от 1. Можно включить/выключить следующие элементы:

• Задняя панель
• Крепление к стене
• Подсветка у полок
• Полка вверху
• Полка внизу
• Рама вверху
• Рама внизу

Всем составным элементам можно назначить свой материал.

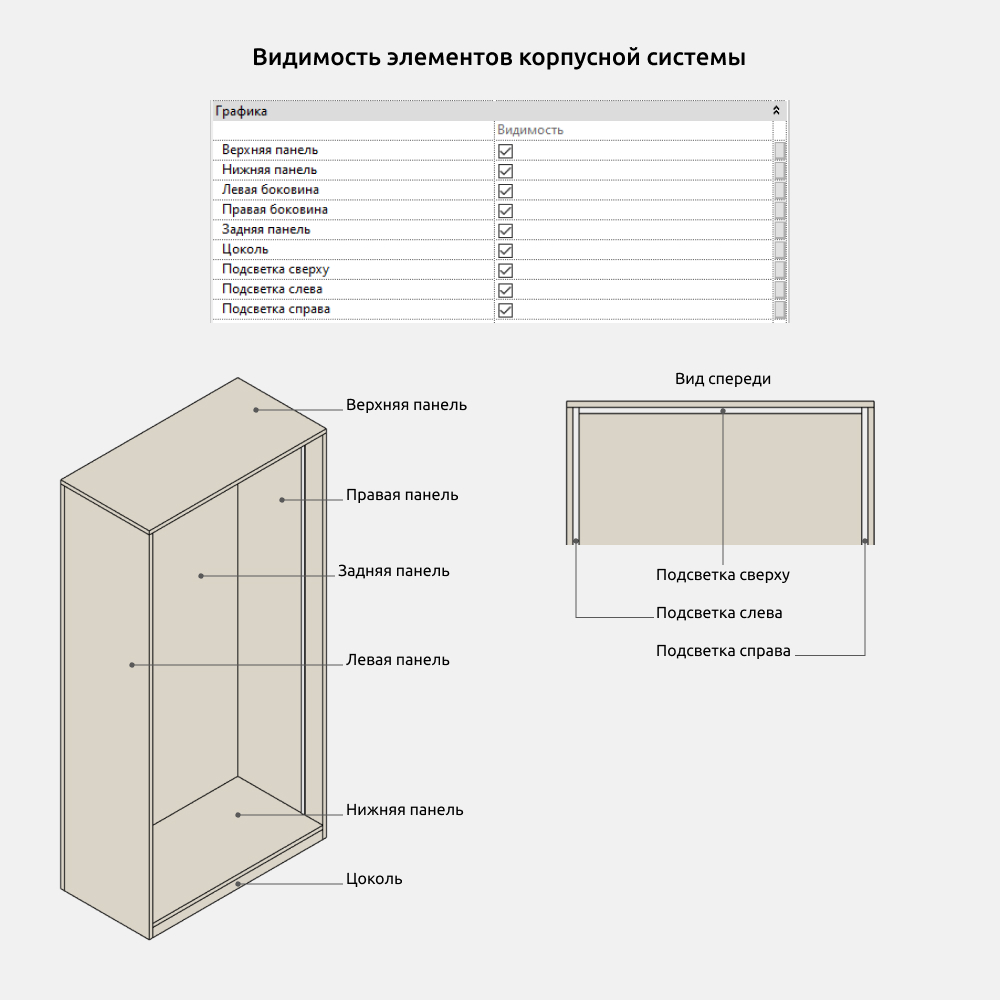

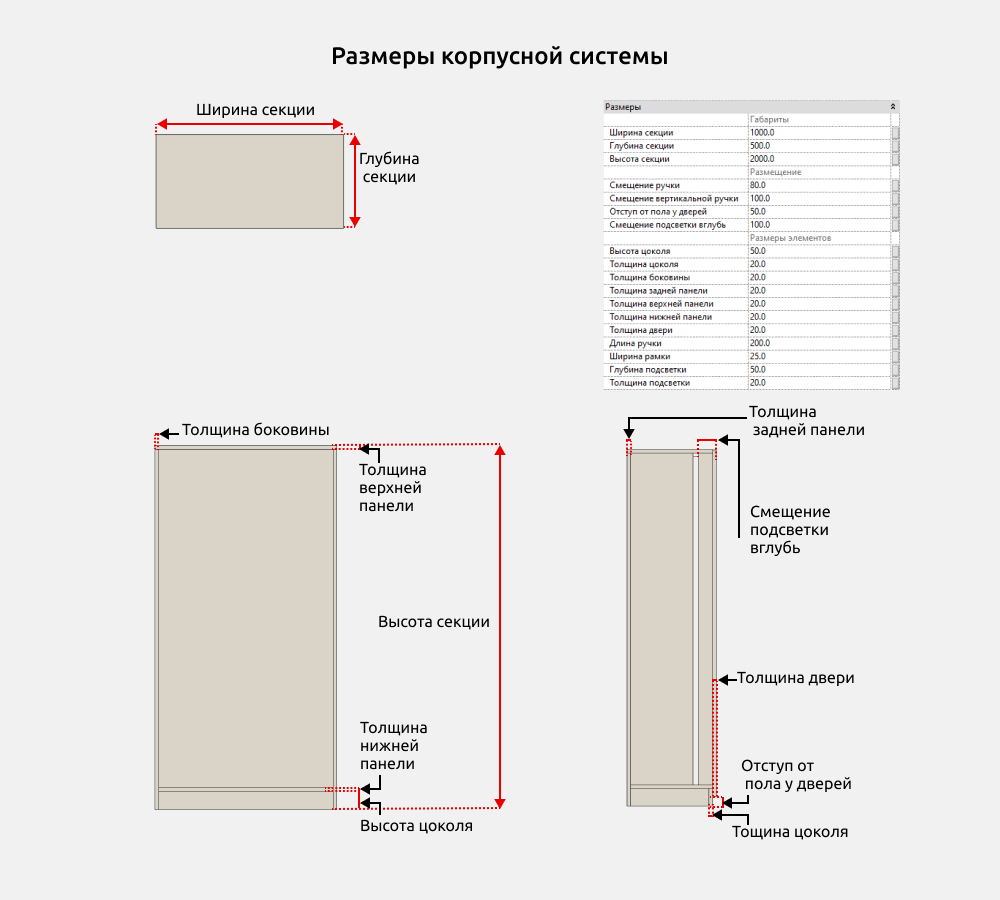

Корпусная система

Семейство служит для построения модулей корпусной системы.

Размеры

Опции и видимость

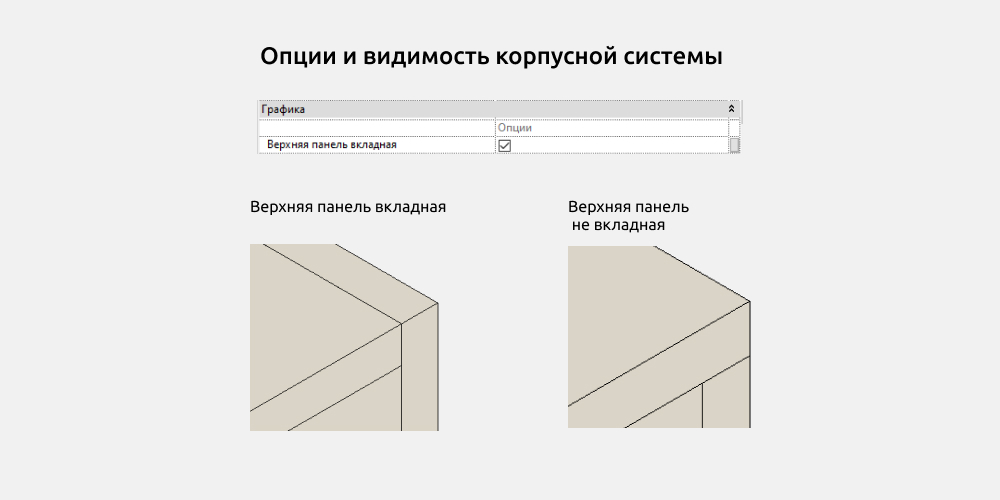

Верхнюю панель можно сделать вкладной для отображения эксцентриковой стяжки. Можно включить/выключить следующие элементы:

• Верхняя панель
• Нижняя панель
• Левая боковина
• Правая боковина
• Задняя панель
• Цоколь
• Подсветка сверху
• Подсветка слева
• Подсветка справа

Можно выбрать одинарные или двойные распашные двери, а также раздвижные — двойные или тройные. Для тройной двери можно указать положение ручки центральной двери.

Для распашных дверей на плане доступно УГО «открывание гармошкой».

Каждому элементу модуля можно назначить отдельный материал.

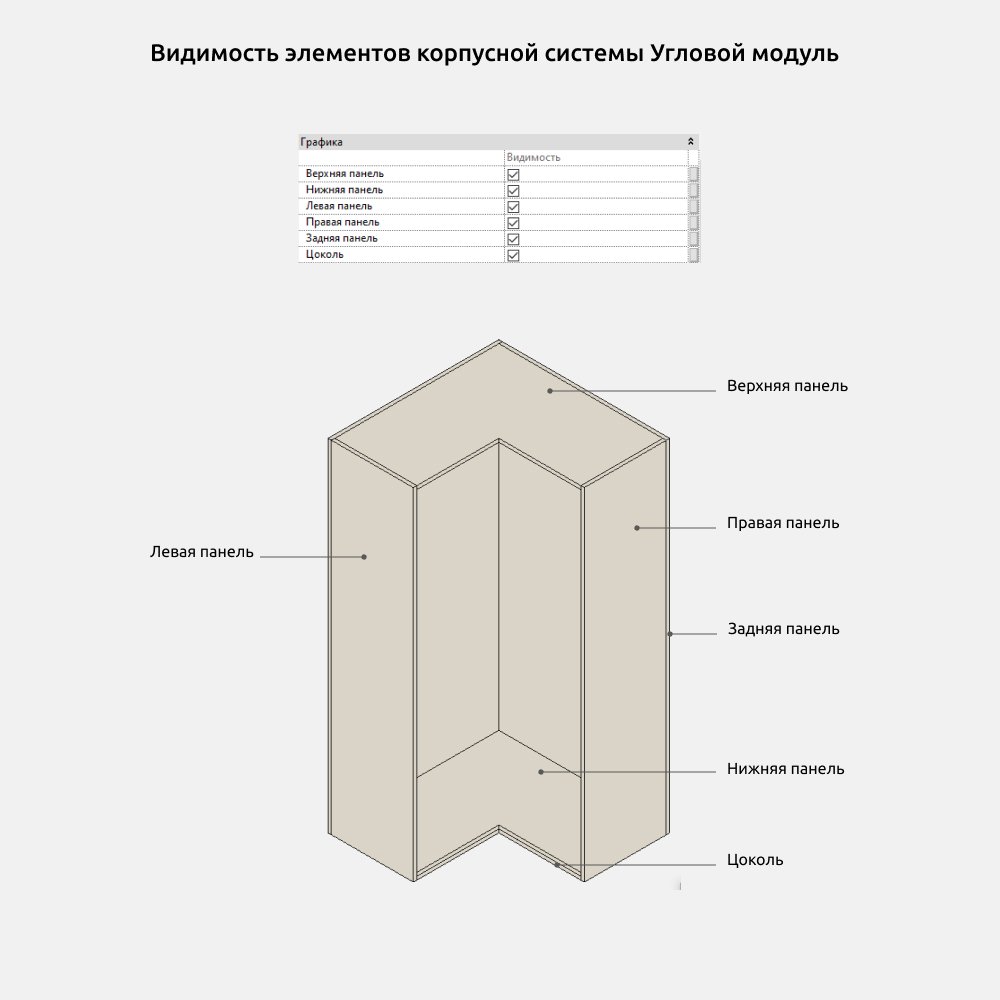

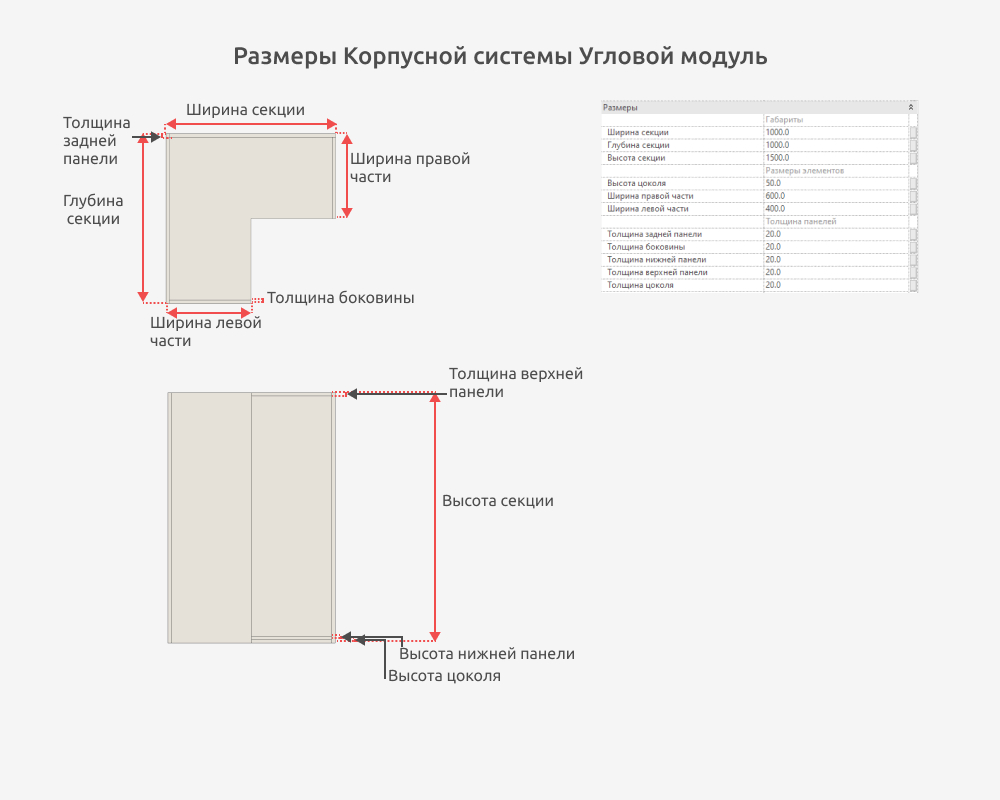

Корпусная система Угловой модуль

Семейство предназначено для построения угловых модулей в корпусных системах.

Размеры и опции

Верхнюю панель можно сделать вкладной для отображения эксцентриковой стяжки. Можно включить/выключить следующие элементы:

• Верхняя панель
• Нижняя панель
• Левая панель
• Правая панель
• Задняя панель
• Цоколь

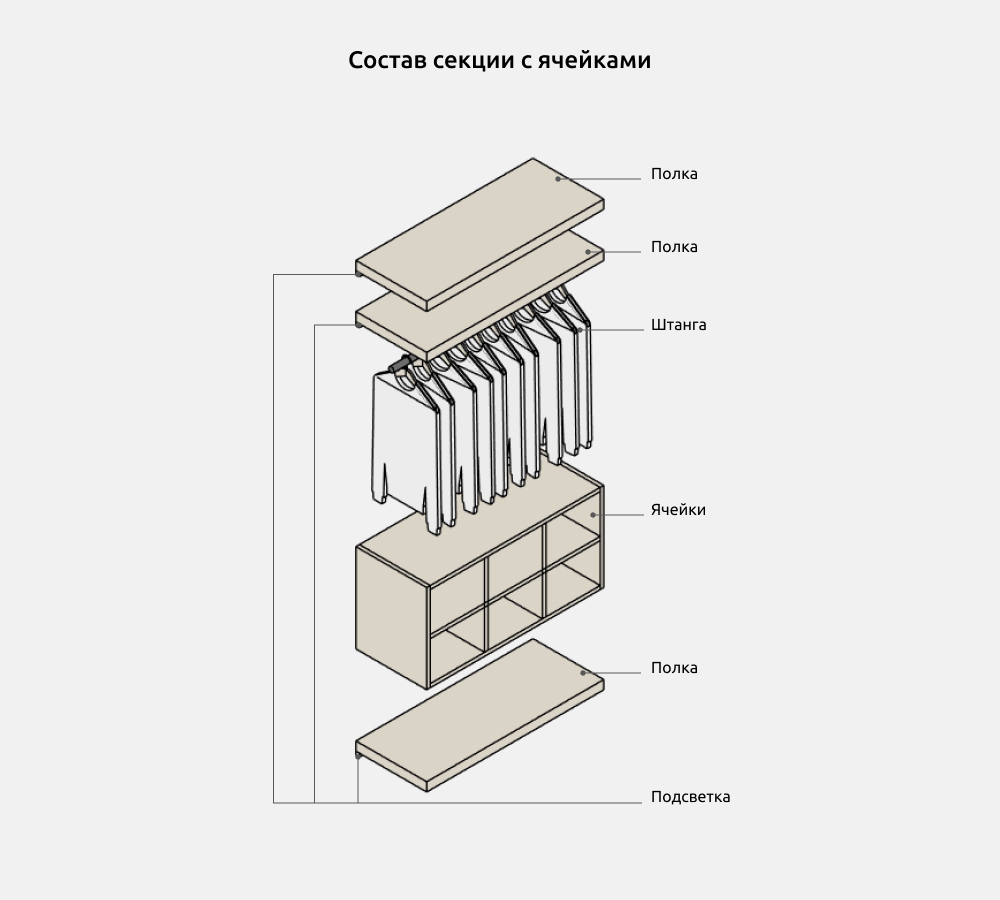

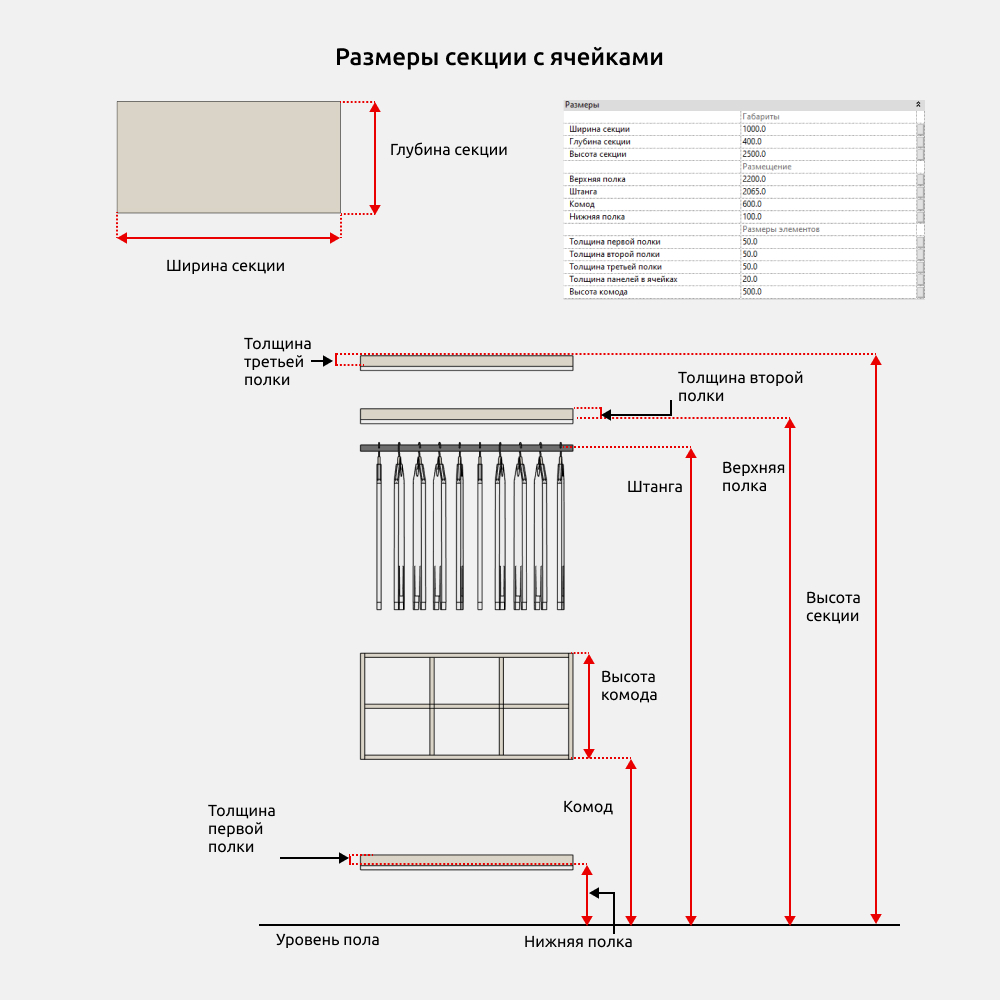

Секция с ячейками

Семейство предназначено для ускорения работы и одновременного размещения трех полок, ячеек и штанги.

Размеры, видимость и опции

В семействе можно настроить габариты секции, размеры и размещение элементов. Для элементов можно указать материалы. Можно включить/выключить следующие элементы:

• Вешалки
• Длинная одежда
• Короткая одежда
• Подсветка

Есть опция “Крепление сверху”.

У ячеек настраивается количество ячеек по горизонтали и по вертикали.

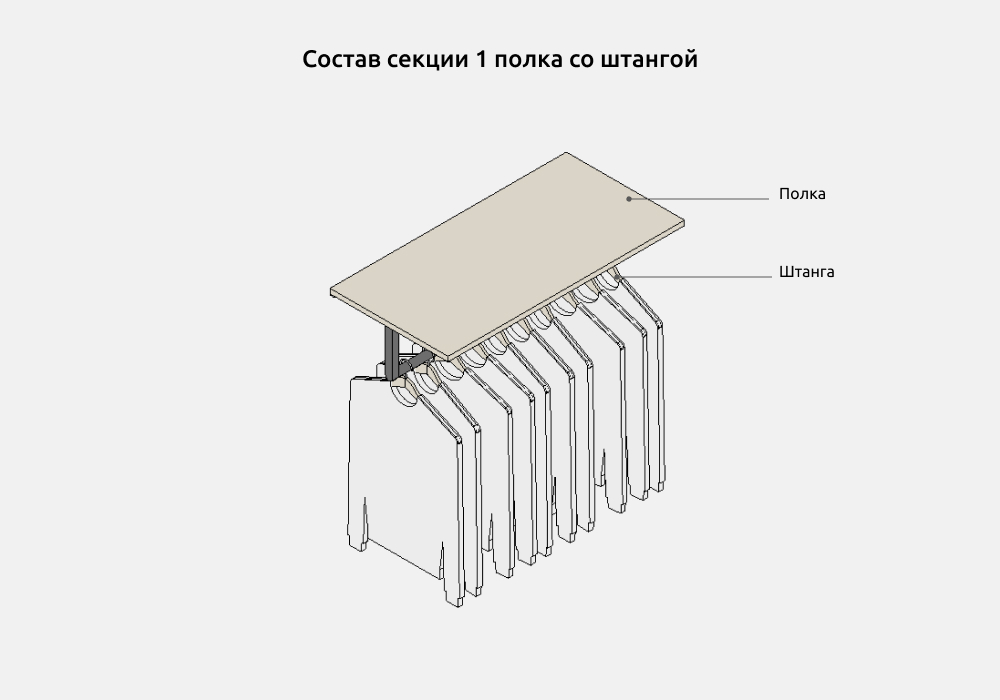

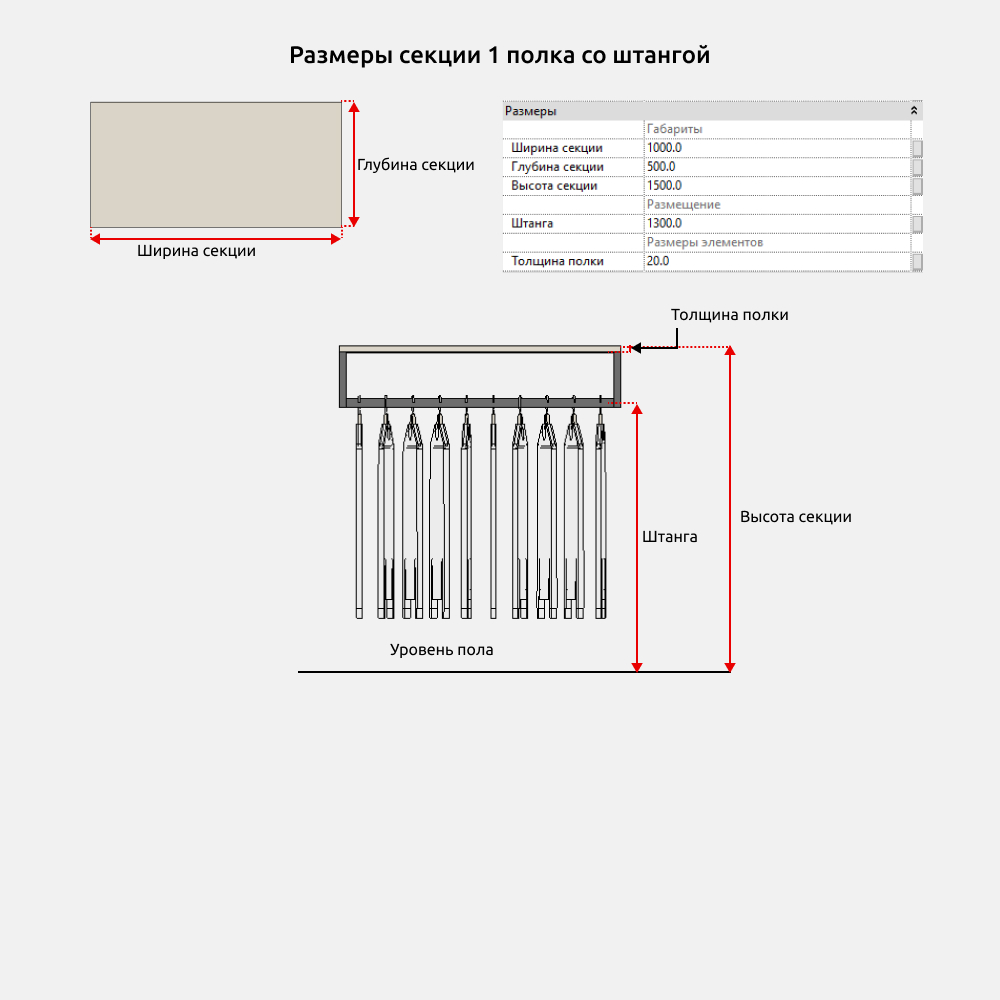

Секция 1 полка со штангой

Семейство предназначено для ускорения работы и одновременного размещения полки и штанги.

Размеры, видимость и опции

В семействе можно настроить габариты секции, размеры и размещение элементов. Для элементов можно указать материалы. Можно включить/выключить следующие элементы:

• Вешалки
• Длинная одежда
• Короткая одежда
• Подсветка

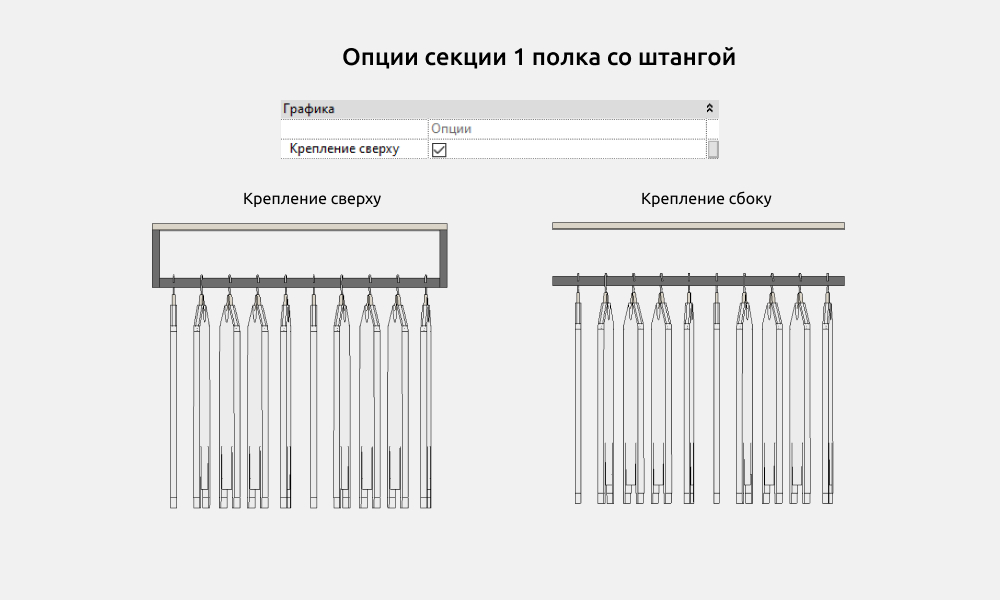

Есть опция “Крепление сверху”.

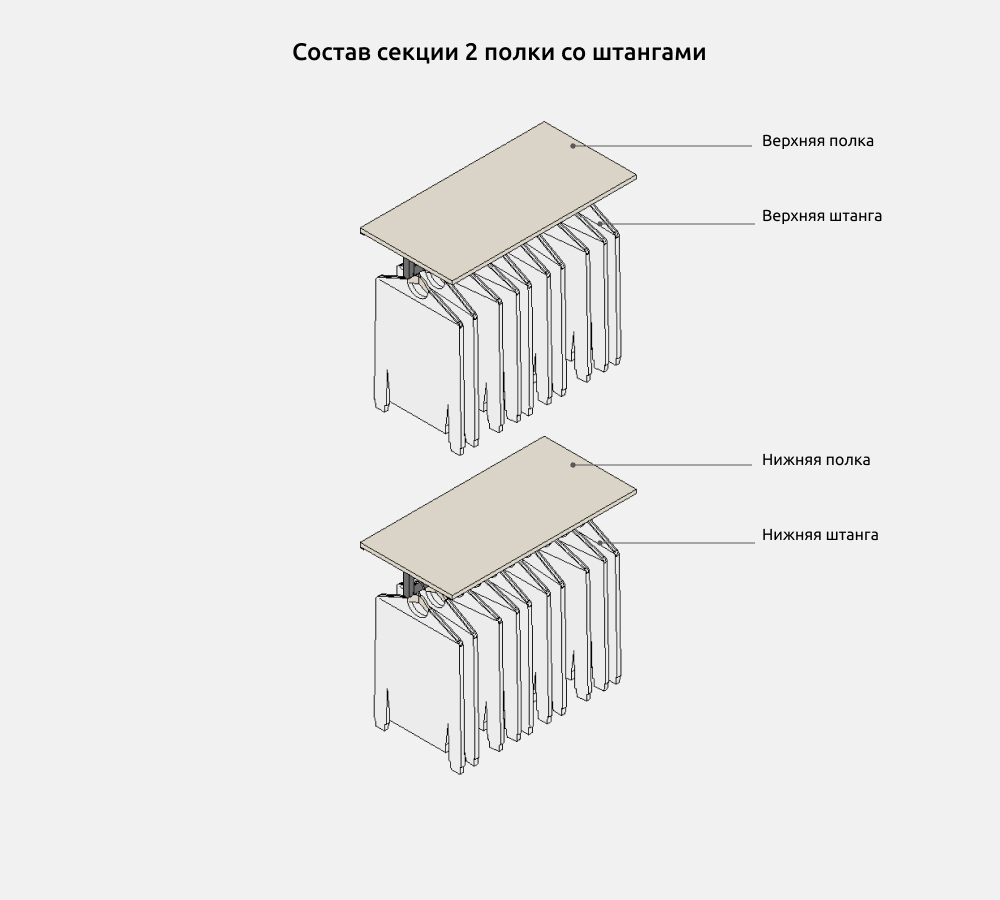

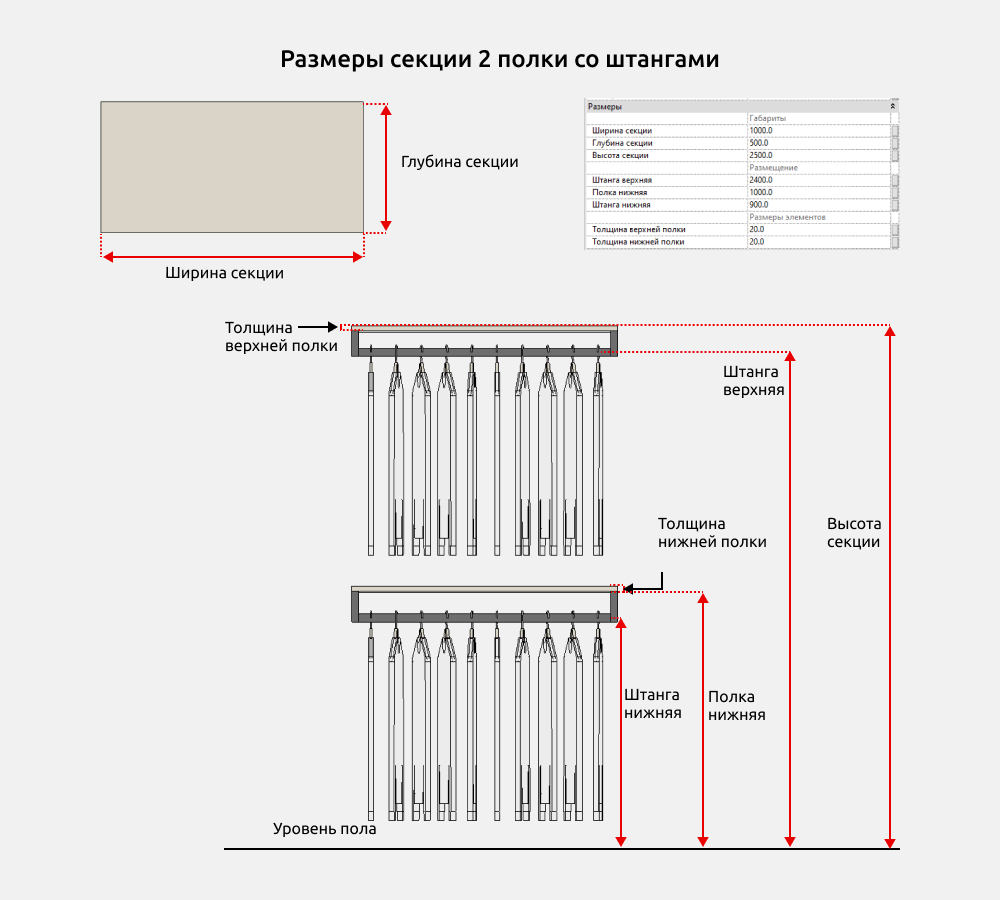

Секция 2 полки со штангами

Семейство предназначено для ускорения работы и одновременного размещения двух полок и двух штанг.

Размеры, видимость и опции

В семействе можно настроить габариты секции, размеры и размещение элементов. Для элементов можно указать материалы. Для каждой штанги и полки можно включить/выключить следующие элементы:

• Вешалки
• Длинная одежда
• Короткая одежда
• Подсветка

Для каждой штанги есть опция “Крепление сверху”.

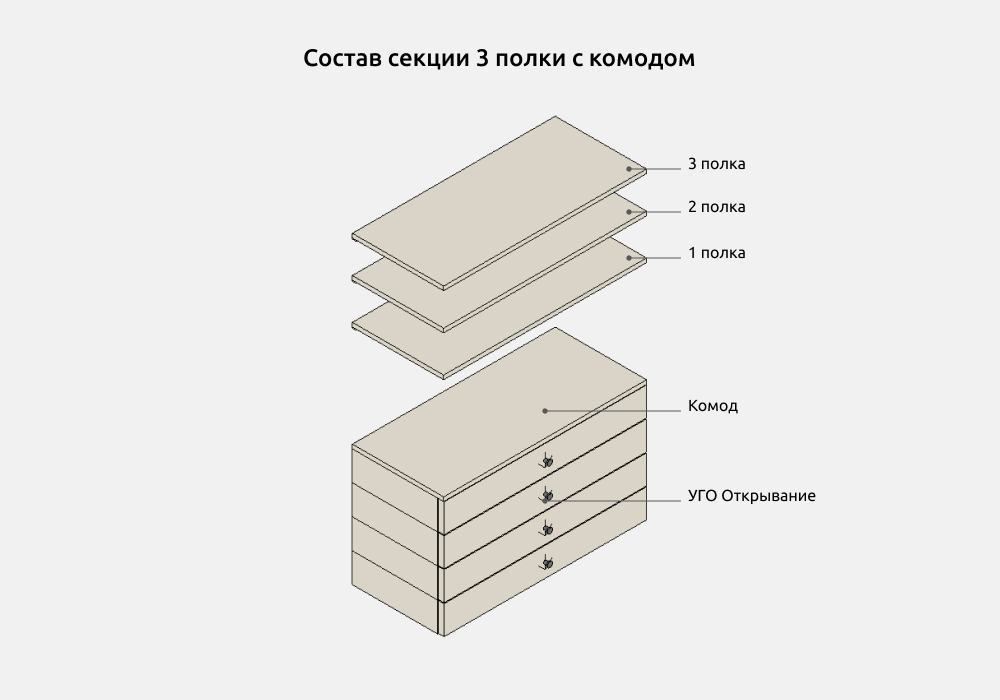

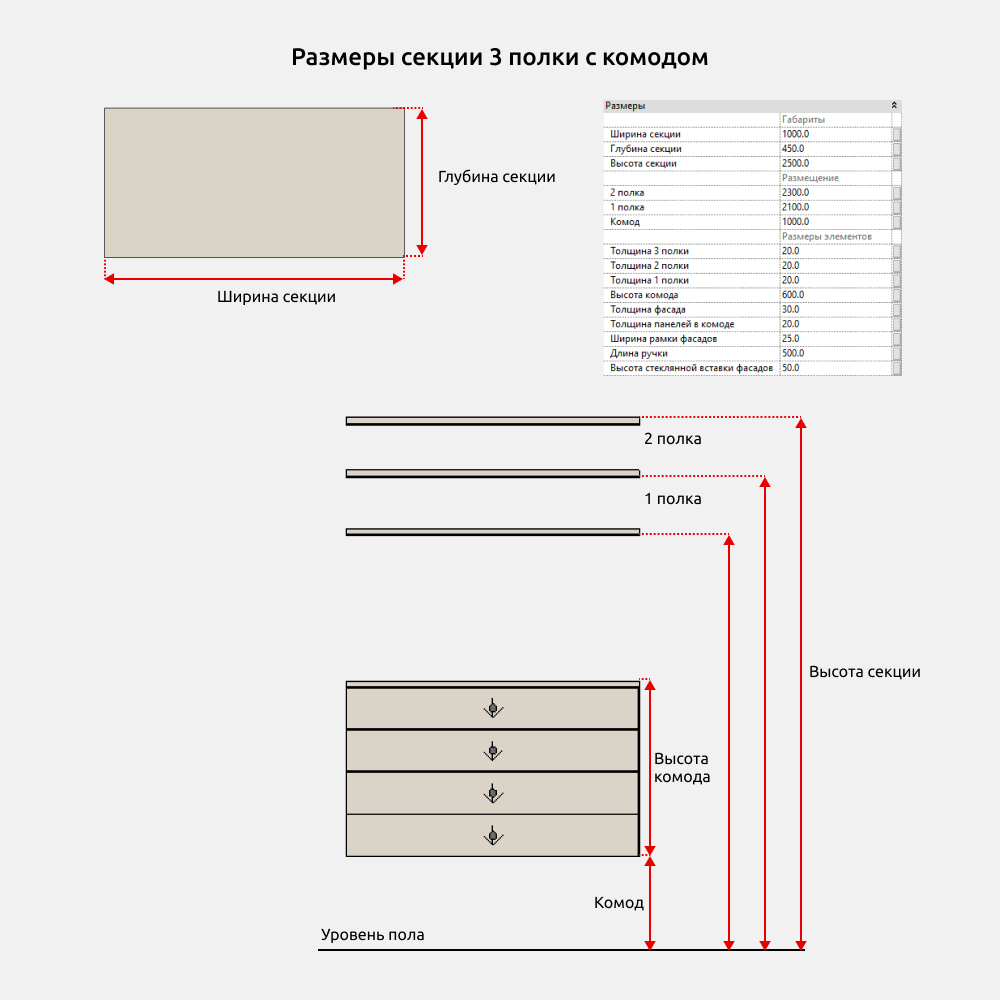

Секция 3 полки с комодом

Семейство предназначено для ускорения работы и одновременного размещения трех полок и комода.

Размеры, видимость и опции

В семействе можно настроить габариты секции, размеры и размещение элементов. Для элементов можно указать материалы. У комода можно включить/выключить УГО открывания, у полок включается/выключается подсветка. Количество ящиков комода может быть от 1 до 4.

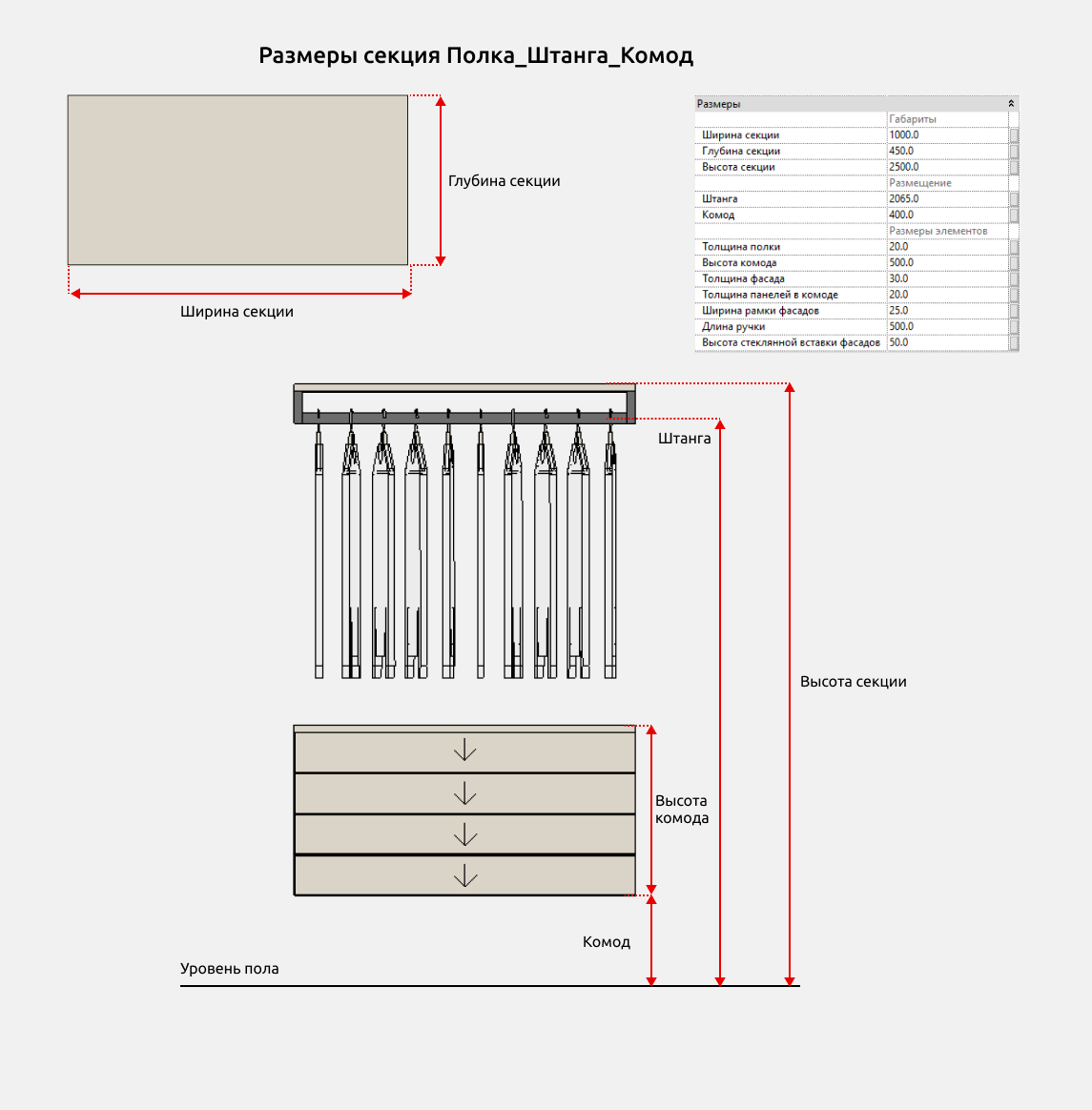

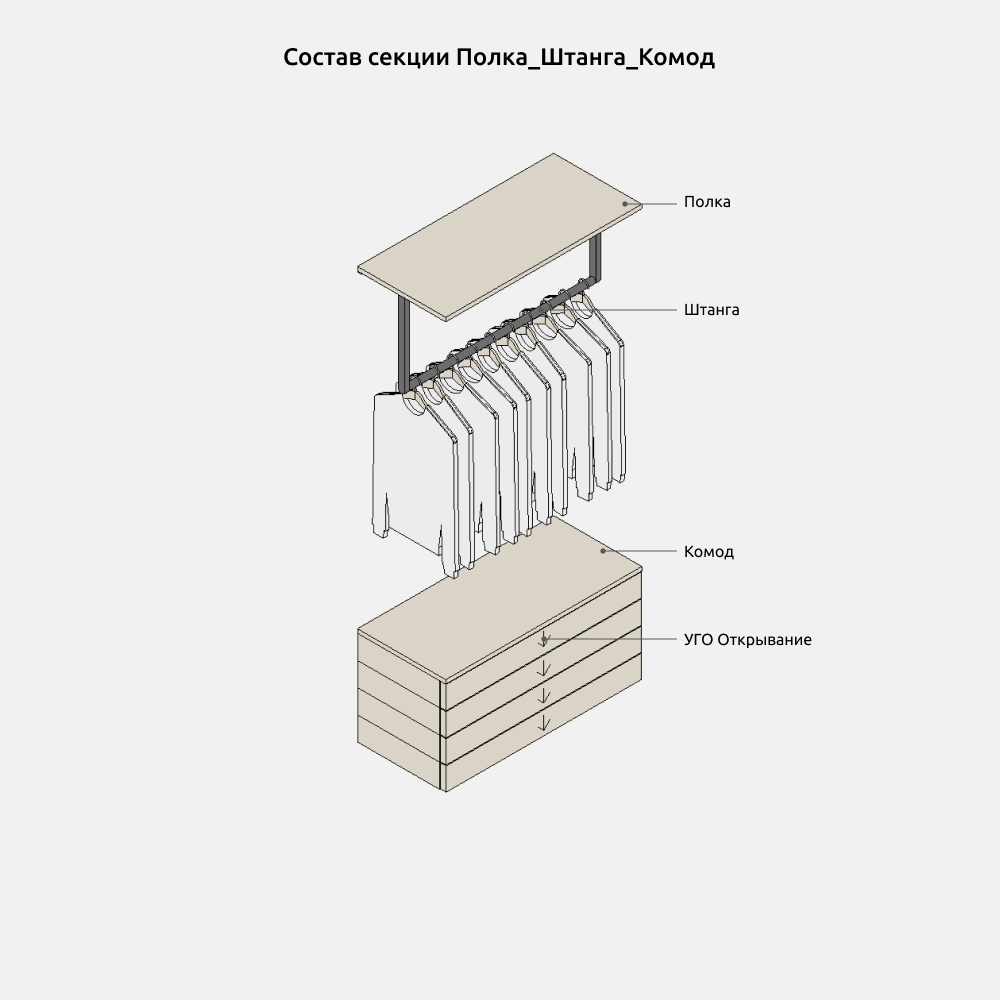

Секция Полка_Штанга_Комод

Семейство предназначено для ускорения работы и одновременного размещения комплекта из полки, штанги и комода.

Размеры, видимость и опции

В семействе можно настроить габариты секции, размеры и размещение элементов. Для элементов можно указать материалы. У комода можно включить/выключить УГО открывания. Количество ящиков комода может быть от 1 до 4.

Для штанги и полки можно включить/выключить следующие элементы:

• Вешалки
• Длинная одежда
• Короткая одежда
• Подсветка

Для штанги есть опция “Крепление сверху”.

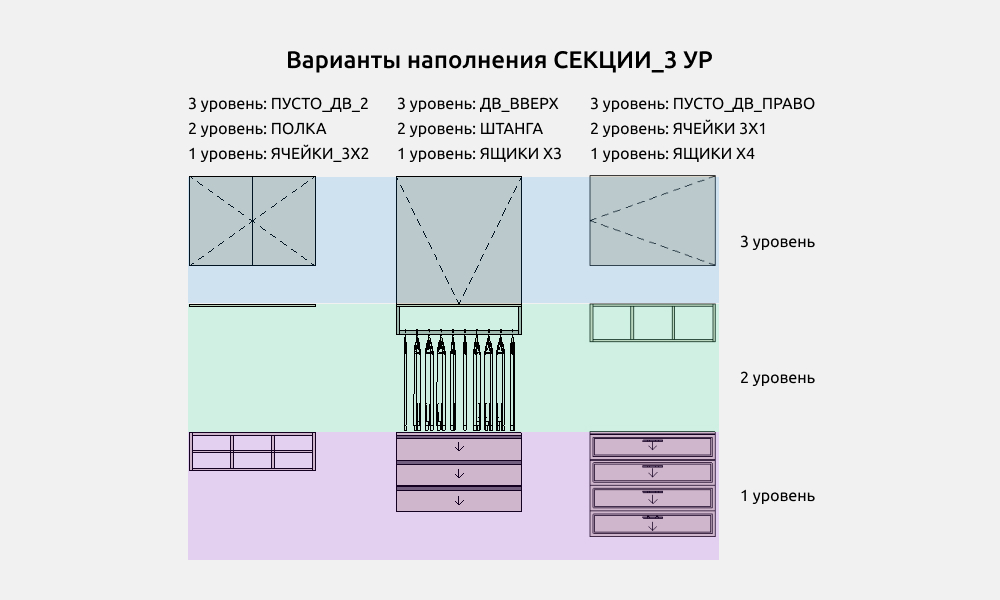

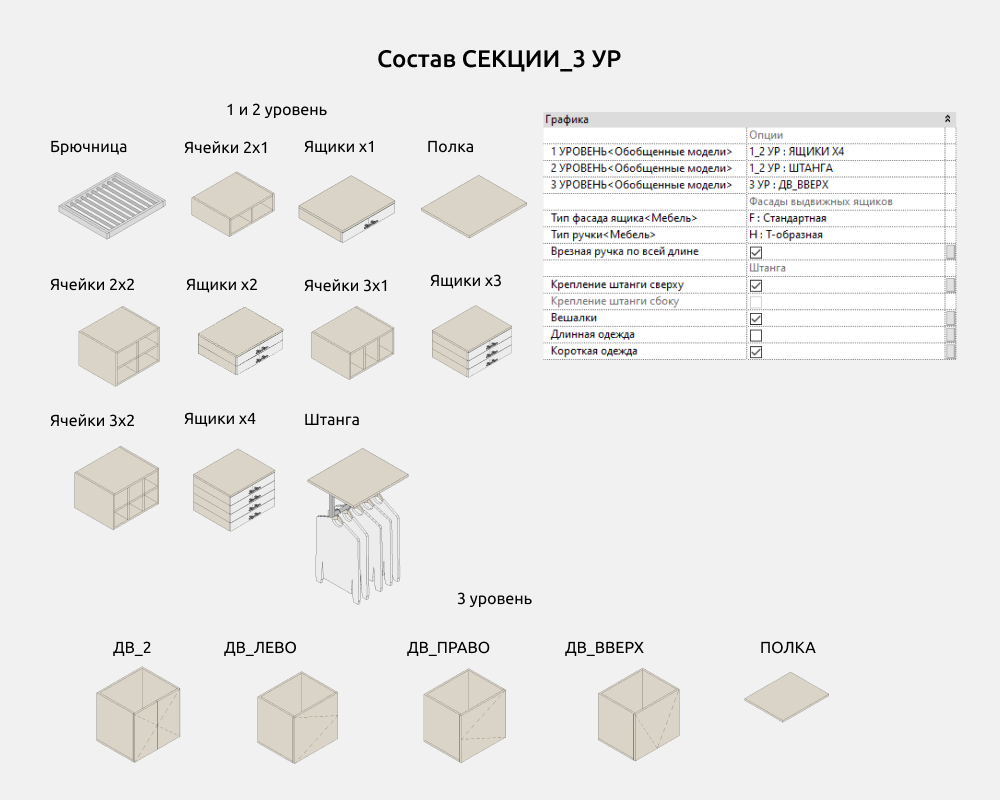

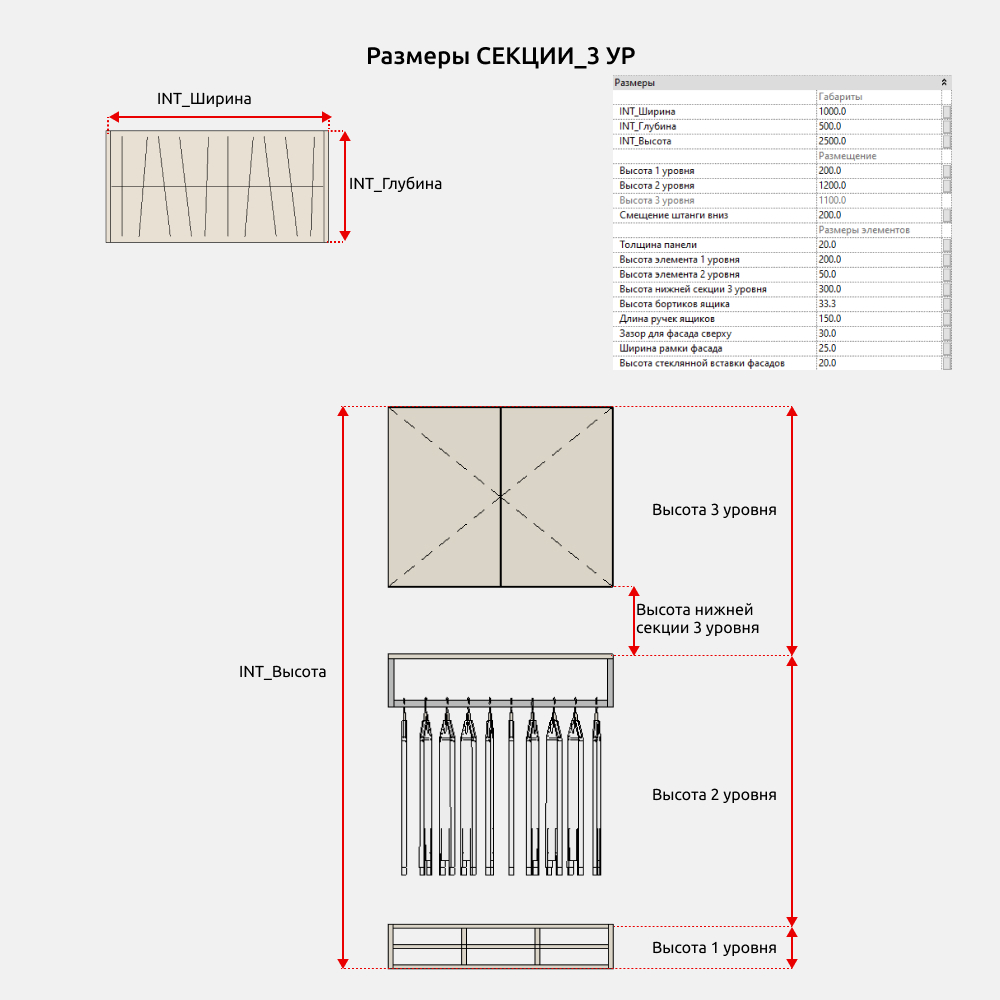

СЕКЦИЯ_3 УР

Это семейство-конструктор, с помощью него можно составить сборные секции.

Размеры и опции

Состоит из трех уровней, в каждом из уровней можно выбрать следующие элементы:

1 и 2 уровни:

• БРЮЧНИЦА
• ПОЛКА
• ПУСТО
• ШТАНГА
• ЯЧЕЙКИ 2х1
• ЯЧЕЙКИ 2х2
• ЯЧЕЙКИ 3х1
• ЯЧЕЙКИ 3х2
• ЯЩИКИ х1
• ЯЩИКИ х2
• ЯЩИКИ х3
• ЯЩИКИ х4

3 уровень:

• ДВ_2 - Шкаф с дверями двойными
• ДВ_ВВЕРХ - Шкаф с дверями одинарными с открыванием вверх
• ДВ_ЛЕВО - Шкаф с дверями одинарными с открыванием влево
• ДВ_ПРАВО - Шкаф с дверями одинарными с открыванием вправо
• ПОЛКА
• ПУСТО
• ПУСТО_ДВ_2 - Комбинация из пустого пространства снизу и шкафа с дверями двойными
• ПУСТО_ДВ_ВВЕРХ - Комбинация из пустого пространства снизу и шкафа с дверями двойными
• ПУСТО_ДВ_ЛЕВО - Комбинация из пустого пространства снизу и шкафа с дверями одинарными с открыванием влево
• ПУСТО_ДВ_ПРАВО - Комбинация из пустого пространства снизу и шкафа с дверями одинарными с открыванием вправо

Каждому элементу можно указать материал, размеры и высоту размещения.

5. Оформление

Настройки графики

Чтобы поменять цвет/вес/тип линий семейств, нужно перейти в Управление - Стили объектов - Антураж/Мебель/Осветительные приборы/Элементы узлов

Понравились семейства?

Эти семейства — часть полного набора семейств Revit для дизайнеров интерьера: всё для проектирования интерьеров в одном комплекте.

Посмотреть весь набор →
