План монтажа

Назначение

План монтажа в дизайн-проекте нужен для точного возведения новых перегородок, ниш, проёмов и других конструкций. Он даёт строителям четкую инструкцию, помогает рассчитать объем материалов, а также исключает ошибки при перепланировке пространства.

Что уже настроено

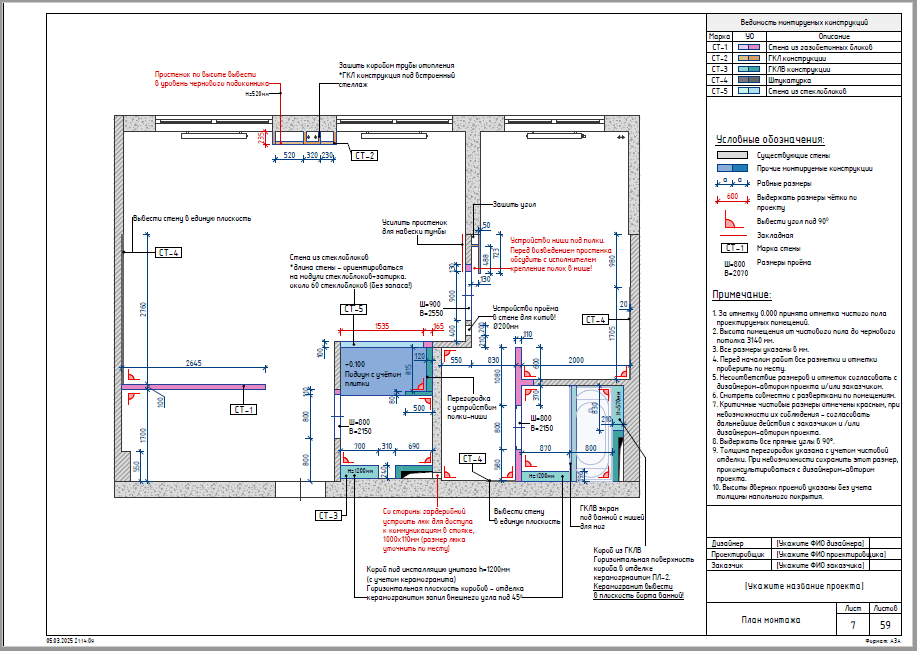

На листе кроме плана также добавлены Ведомость монтируемых конструкций, легенда Условных обозначений и Примечание.

Что нужно настроить

Цвет монтируемых стен

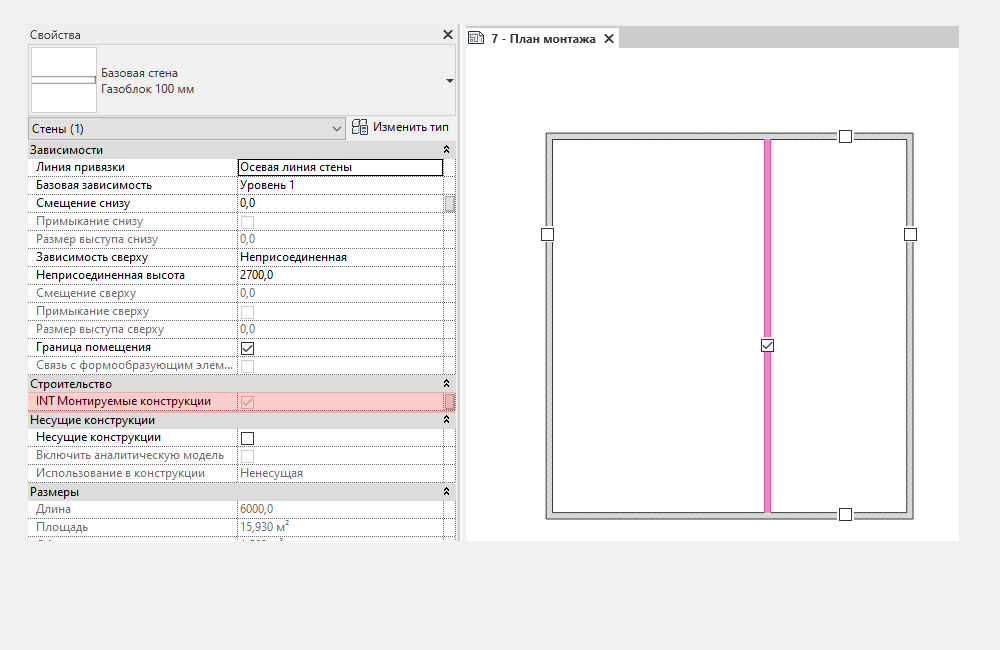

Перед тем как создавать Монтируемые стены, необходимо выбрать все Существующие стены на виде и для них снять галочку с параметра INT Монтируемые конструкции (находится в параметрах экземпляра, Свойства - Строительство - INT Монтируемые конструкции). Нажмите два раза, т.к. первое нажатие лишь активирует работу с параметром, а вот уже второе – выключит полностью галочку.

И далее у всех Новых стен по умолчанию будет работать галочка в параметре INT Монтируемые конструкции. Штриховка стен поменяется на преднастроенные цвета из фильтра.
