Ведомость дверей

Назначение

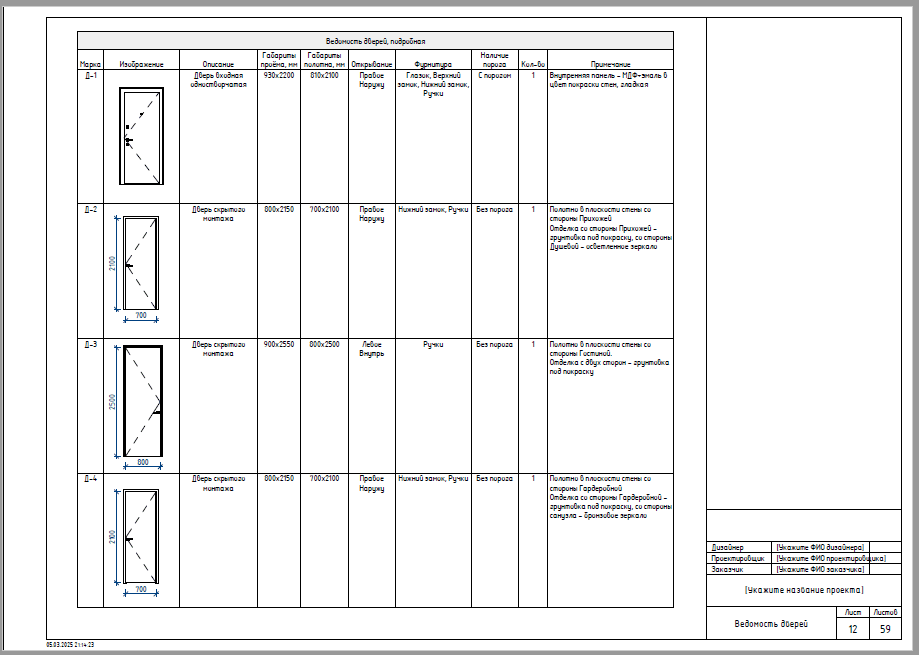

Лист Ведомость дверей нужен для понимания общего количества и в дальнейшем закупки всех дверных полотен в квартире или доме. Это итоговая таблица-ведомость, где дизайнер собирает точные технические характеристики для каждой двери, чтобы строители правильно подготовили проемы, а поставщик изготовил нужные полотна.

Что уже настроено

Сейчас в столбце Изображение дверей в ведомости для примера проставлен Витраж-Фасад спереди (чтобы его просто было видно на листе), вы измените на нужный тип двери в выпадающем списке.

Что нужно настроить

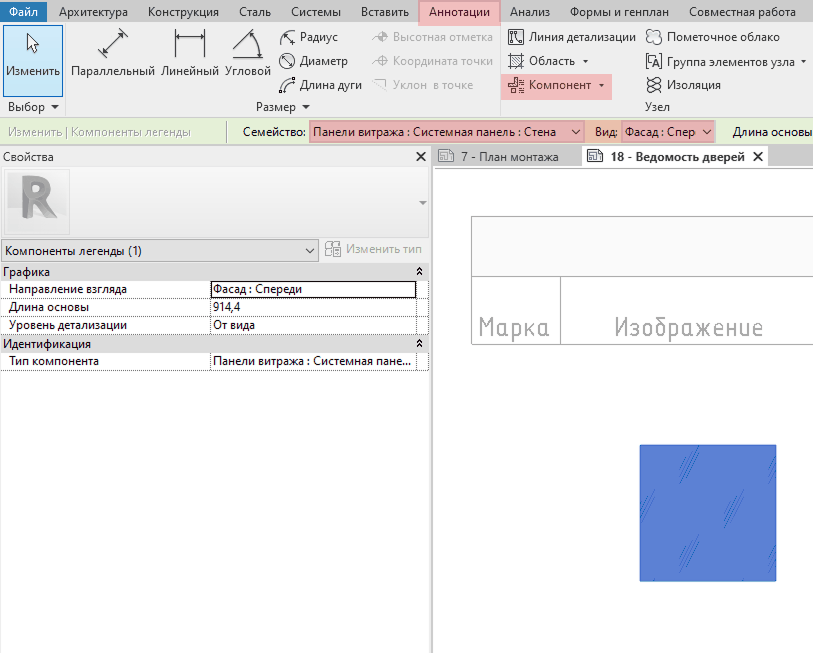

Компонент легенды в столбце Изображение

Для каждого отдельного типа дверей выбирайте свой Компонент легенды (Аннотации - Компонент - Компонент легенды - Тип компонента).

Высота строк в таблице

Чтобы изменить высоту строк в таблице, существует отдельный параметр INT Пустая строка (переименован на Изображение).

1. Сначала уберите Шаблон вида: Ведомости, чтобы разблокировать параметр Шрифт.



2. Затем выберите столбец Изображение (1) и измените размер шрифта (2). Сейчас это 31 мм для столбца. Если нужно увеличить высоту строк делайте значение больше 31мм.

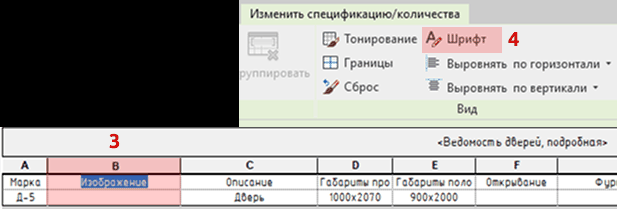

3. А затем выберите название заголовка (3) и проставьте 2.5мм (4). Чтобы вернуть высоту заголовков к стандартным.
