Вопросы и ответы

Шаблоны на 2 и 3 этажа. Как настроены ведомости?​

В шаблоны добавлен общий параметр INT_Уровень (по экземпляру), для фильтрации по Уровням ведомостей на 2 и 3 этажа. Например, если семейство по грани. Оно НЕ БУДЕТ считаться по стандартному уровню Revit. А значит не попадёт в ведомость. Используем только INT_Уровень.

Все ведомости в шаблонах на 2 и 3 этажа отфильтрованы по этому параметру INT_Уровень:

  • Ведомости 1 этаж: не равно уровню Библиотека
  • Ведомости 1и2 этажа: INT_Уровень=1, INT_Уровень=2
  • Ведомости 1и2и3 этажа: INT_Уровень=1, INT_Уровень=2, INT_Уровень=3

Для проверки используем два проверочных 3д-вида:

  • "ПРОВ. INT_Уровень (пустой параметр=красный)". Здесь вы можете проверить в каких элементах не заполнена цифра INT_Уровня, 1 2 или 3.
  • "ПРОВ. INT_Уровень по цветам (1=зелёный,2=фиолет,3=жёлт)". Здесь разные уровни окрашиваются в разные цвета.

Как настроить уровень детализации отдельно для одной категории, независимо от вида?​

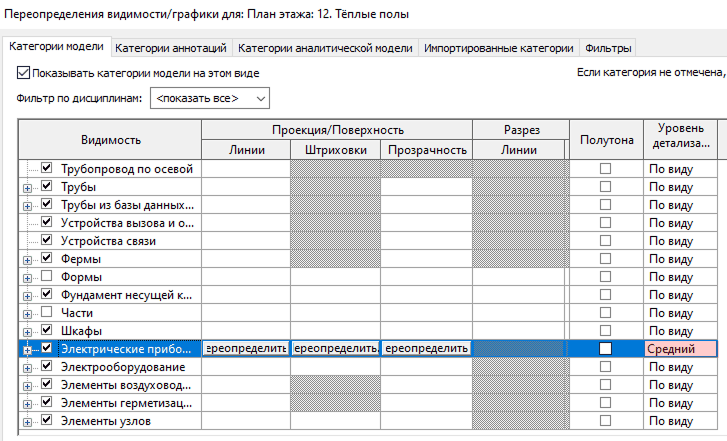

Вопросы и ответы — Как настроить уровень детализации отдельно для одной категории, независимо от вида?

Если для всего вида настроен высокий уровень детализации, а вам нужно сделать, например, средний уровень детализации для розеток, то это можно сделать в Переопределении видимости/графики для любой категории.
