План отопительного оборудования
Назначение
План отопительного оборудования нужен для того, чтобы создать в доме комфортный микроклимат и правильно развести все инженерные коммуникации до начала отделочных работ. Этот чертеж связывает техническую систему отопления с дизайном интерьера, защищая мебель и отделку от порчи.
Что уже настроено

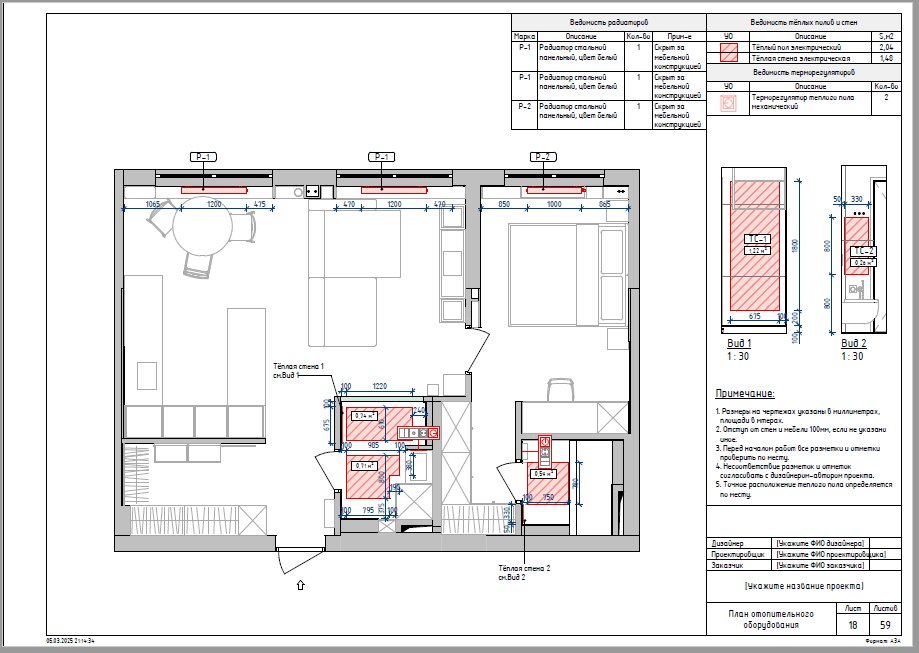

На листе кроме плана также добавлены Ведомость тёплых полов и стен, Ведомость терморегуляторов, Ведомость радиаторов, Детальные виды-развёртки для отображения тёплых стен и Примечание.
Что нужно настроить
Терморегуляторы на листе
Сразу на листе не видна электрика. Чтобы рамки с терморегуляторами попали на лист, зайдите на План расстановки розеток и выключателей, где видна вся размещённая электрика, и сделайте следующее:
-

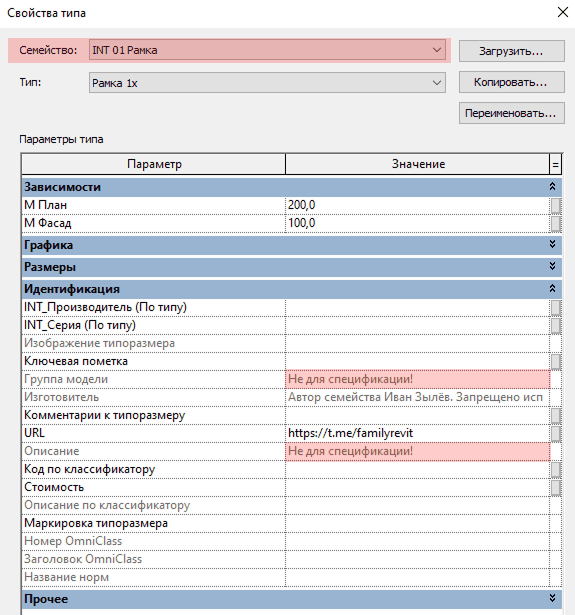

Выделите рамки, в которых есть терморегулятор. Это именно те рамки, которые Не для спецификации (не выбираем через Tab вложенные рамки).
-

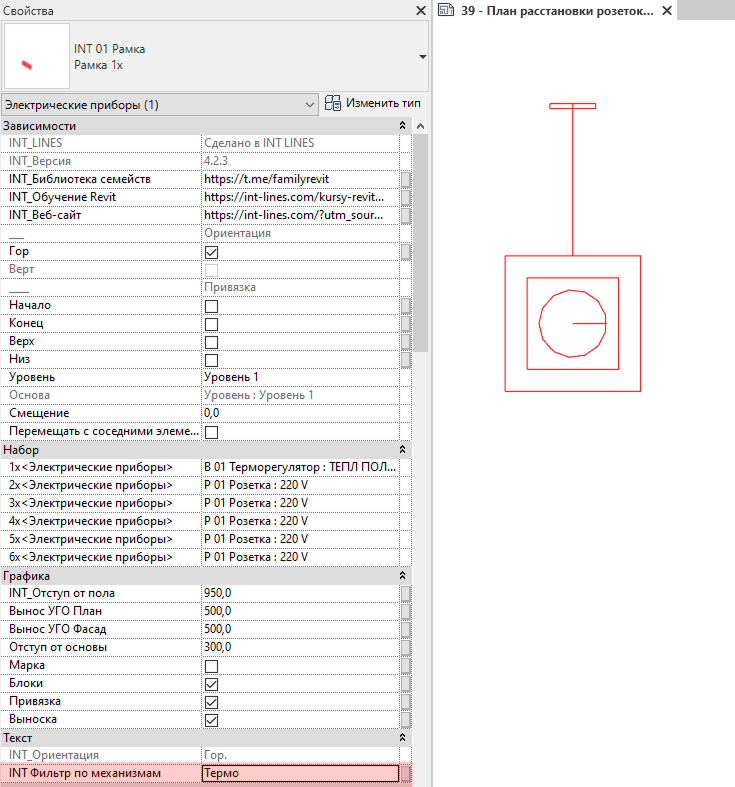

В параметр по экземпляру INT Фильтр по механизмам (Свойства - Текст - INT Фильтр по механизмам) пропишите Термо, что является сокращением от Терморегулятор.
Ответы на вопросы
На листе видна только красная линия привязки рамки
Этот баг в Revit можно сбросить, переключив уровень детализации для вида и обратно.
