План подключения осветительного оборудования и выключателей
Назначение
План подключения осветительного оборудования и выключателей нужен для того, чтобы связать все светильники в доме с логикой управления ими и задать строителям точную схему подключения. Без этого чертежа электрики не смогут собрать распределительные коробки, а выключатели будут включать не те лампы или окажутся в неудобных местах.
Что уже настроено

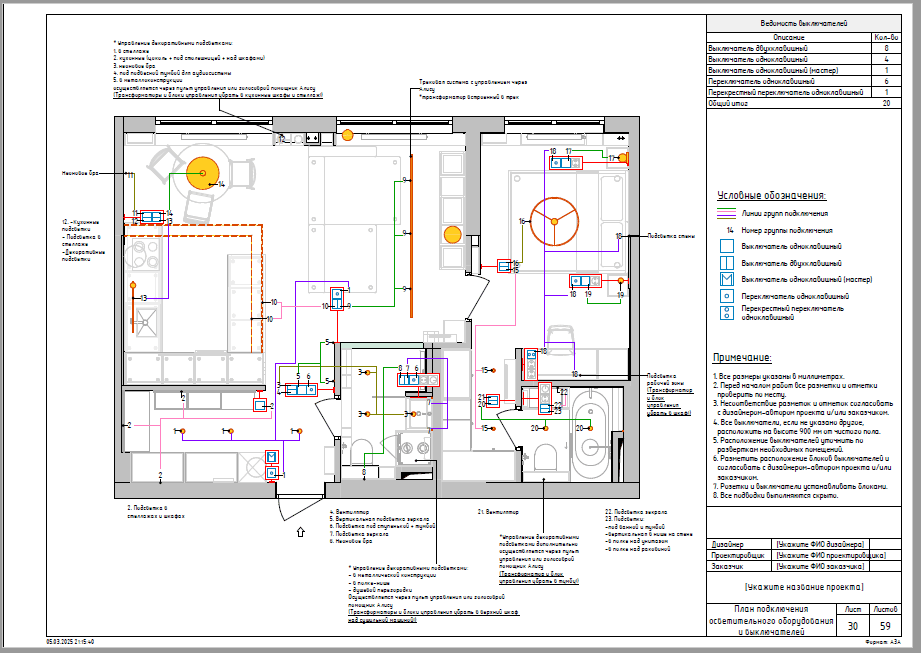

На листе кроме плана также добавлены Ведомость выключателей, легенда Условных обозначений и Примечание. Линии групп подключения сделаны цветными линиями, а номера групп подключения – текстовыми аннотациями.
Что нужно настроить
Выключатели на листе
Сразу на листе не видна электрика. Чтобы рамки с выключателями попали на лист, зайдите на План расстановки розеток и выключателей, где видна вся размещённая электрика, и сделайте следующее:
-
Выделите рамки, в которых есть выключатели. Это именно те рамки, которые Не для спецификации (не выбираем через Tab вложенные рамки).
-

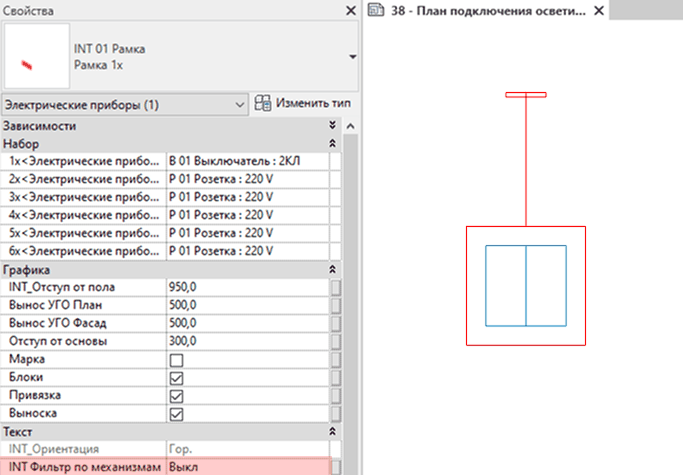

В параметр по экземпляру INT Фильтр по механизмам (Свойства - Текст - INT Фильтр по механизмам) пропишите Выкл, что является сокращением от Выключатель.
Ответы на вопросы
На листе видна только красная линия привязки рамки
Этот баг в Revit можно сбросить, переключив уровень детализации для вида и обратно.
