Как убрать линию между стенами из разных материалов на плане в Revit

Если на плане стены из разных материалов, Revit рисует между ними линию-разделитель и две отдельные штриховки, заданные в свойствах материала. Иногда это не нужно: на общих планах хочется, чтобы стены читались как одна сплошная стена — без стыка между материалами. В этом уроке разберём, как этого добиться, не меняя сами материалы и не ломая отображение на других видах.

Результат​

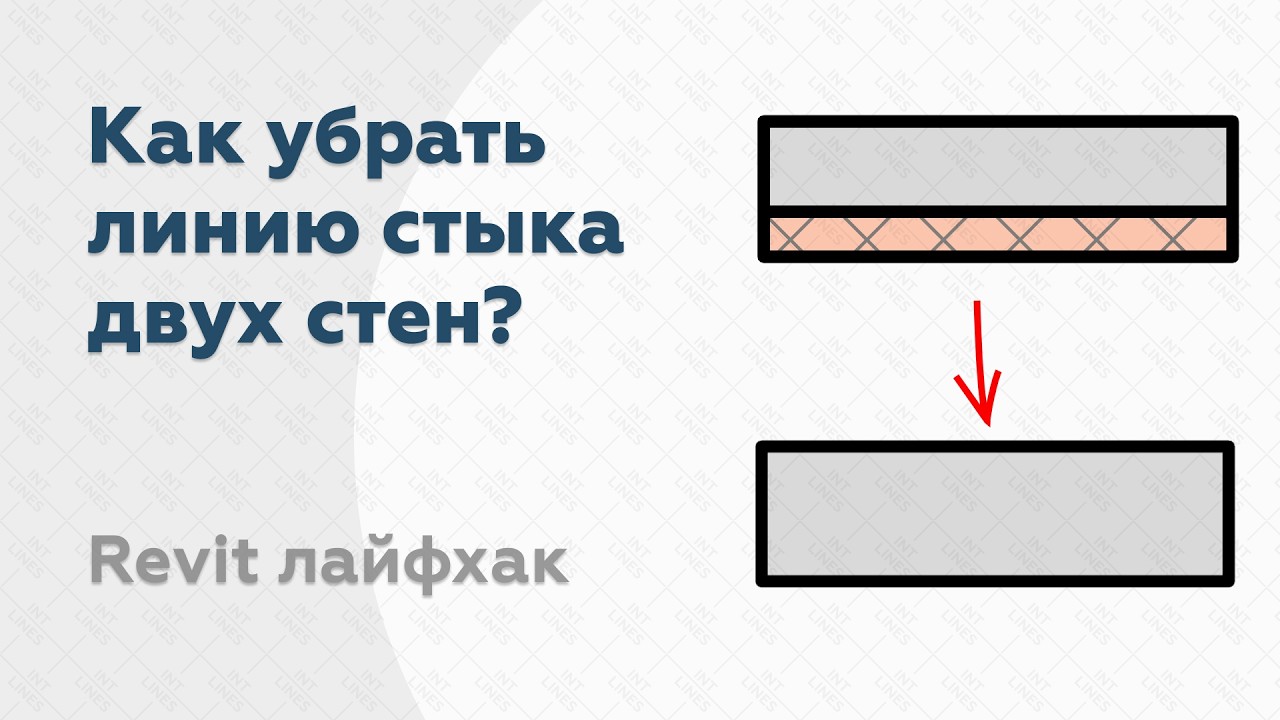

На низком уровне детализации две стыкующиеся стены из разных материалов сольются в одну сплошную область одного цвета — без линии разделения. На среднем и высоком уровне детализации всё останется как было: разделение стен по настроенному отображению материалов.

Шаг 1. Соедините стены инструментом «Соединить»​

  1. Перейдите на вкладку Изменить.
  2. Выберите инструмент Соединить (Join Geometry).
  3. Кликните по первой стене, затем по второй.

Геометрия стен объединится, и Revit перестанет считать их стык внешней границей. Без объединения стен следующие шаги не будут работать и линия разделения останется.

Шаг 2. Настройте заливку при низком уровне детализации​

Для каждой из соединяемых стен:

  1. Выделите стену и нажмите Изменить тип.
  2. В свойствах типа найдите параметр Штриховка при низкой детализации и задайте Сплошная заливка.
  3. Выберите нужный Цвет штриховки при низкой детализации — например, серый.
Совет

Добавьте выбранный цвет в палитру (в пользовательские цвета), чтобы быстро применить тот же оттенок ко второй стене и к будущим проектам.

Повторите то же самое для второй стены (в примере — стена с утеплителем): та же сплошная заливка, тот же серый цвет.

Теперь на низком уровне детализации обе стены залиты одинаково и сходятся без видимой линии стыковки, а на среднем и высоком — отображаются как настроено в свойствах материала.

Шаг 3. Включите низкую детализацию только для стен​

Часто переводить весь вид на низкий уровень детализации не нужно — остальные элементы должны остаться как есть. В этом случае можно настроить низкий уровень детализации только для стен:

  1. Откройте Переопределения видимости/графики (горячая клавиша VG / VV).
  2. Найдите категорию Стены.
  3. Задайте для неё уровень детализации — Низкий.

После этого общий уровень детализации вида можно держать любым (средним, высоким), а стены на этом конкретном виде всегда будут отображаться на низком уровне — как одна сплошная стена. Настройка действует только для текущего вида и не затрагивает другие планы.

Когда это полезно​

  • Общие планы, где важна форма здания, а не состав стен.
  • Маркетинговые и презентационные подачи.
  • Любые планы, где детализация слоёв стены отвлекает.

Коротко​

  1. Соедините стены инструментом Соединить.
  2. В типе каждой стены задайте Сплошную заливку одного цвета при низком уровне детализации.
  3. Через Переопределения видимости/графики включите низкий уровень детализации только для категории Стены.

Готово — линия стыка между разными материалами исчезает там, где она не нужна, а все остальные элементы плана остаются с прежними настройками.
